FIAT FIORINO 2012 Kezelési és karbantartási útmutató (in Hungarian)

50
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

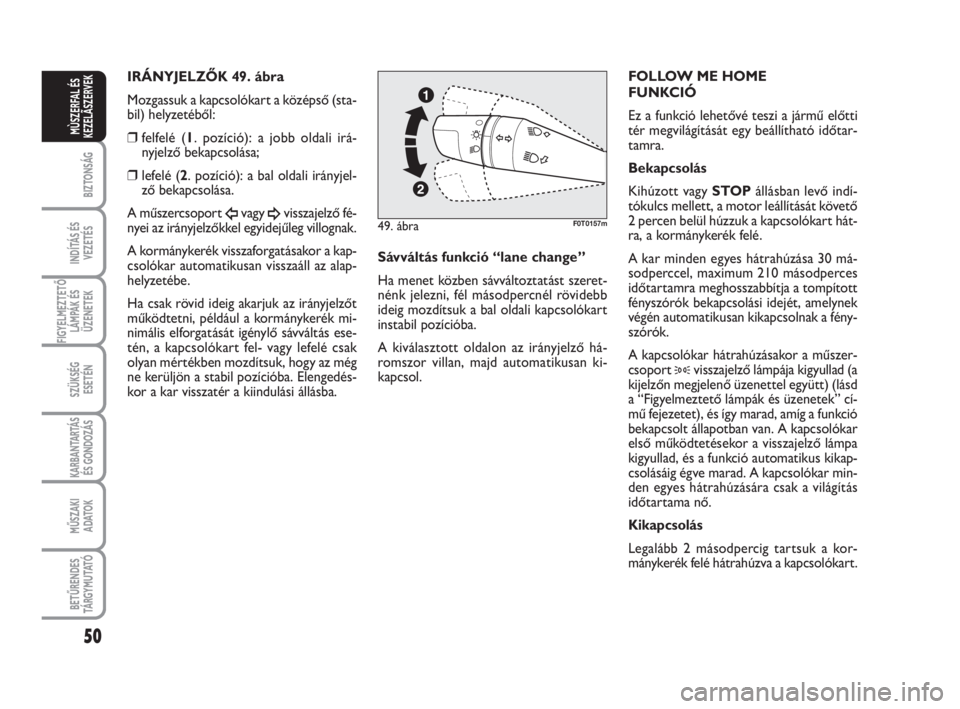

IRÁNYJELZŐK 49. ábra
Mozgassuk a kapcsolókart a középső (sta-
bil) helyzetéből:
❒felfelé (1. pozíció): a jobb oldali irá-
nyjelző bekapcsolása;
❒lefelé (2. pozíció): a bal oldali irányjel-
ző bekapcsolása.
A műszercsoport
Îvagy ¥visszajelző fé-
nyei az irányjelzőkkel egyidejűleg villognak.
A kormánykerék visszaforgatásakor a kap-
csolókar automatikusan visszaáll az alap-
helyzetébe.
Ha csak rövid ideig akarjuk az irányjelzőt
működtetni, például a kormánykerék mi-
nimális elforgatását igénylő sávváltás ese-
tén, a kapcsolókart fel- vagy lefelé csak
olyan mértékben mozdítsuk, hogy az még
ne kerüljön a stabil pozícióba. Elengedés-
kor a kar visszatér a kiindulási állásba.Sávváltás funkció “lane change”
Ha menet közben sávváltoztatást szeret-
nénk jelezni, fél másodpercnél rövidebb
ideig mozdítsuk a bal oldali kapcsolókart
instabil pozícióba.
A kiválasztott oldalon az irányjelző há-
romszor villan, majd automatikusan ki-
kapcsol.FOLLOW ME HOME
FUNKCIÓ
Ez a funkció lehetővé teszi a jármű előtti
tér megvilágítását egy beállítható időtar-
tamra.
Bekapcsolás
Kihúzott vagy STOPállásban levő indí-
tókulcs mellett, a motor leállítását követő
2 percen belül húzzuk a kapcsolókart hát-
ra, a kormánykerék felé.
A kar minden egyes hátrahúzása 30 má-
sodperccel, maximum 210 másodperces
időtartamra meghosszabbítja a tompított
fényszórók bekapcsolási idejét, amelynek
végén automatikusan kikapcsolnak a fény-
szórók.
A kapcsolókar hátrahúzásakor a műszer-
csoport
3visszajelző lámpája kigyullad (a
kijelzőn megjelenő üzenettel együtt) (lásd
a “Figyelmeztető lámpák és üzenetek” cí-
mű fejezetet), és így marad, amíg a funkció
bekapcsolt állapotban van. A kapcsolókar
első működtetésekor a visszajelző lámpa
kigyullad, és a funkció automatikus kikap-
csolásáig égve marad. A kapcsolókar min-
den egyes hátrahúzására csak a világítás
időtartama nő.
Kikapcsolás
Legalább 2 másodpercig tartsuk a kor-
mánykerék felé hátrahúzva a kapcsolókart.
49. ábraF0T0157m
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 50

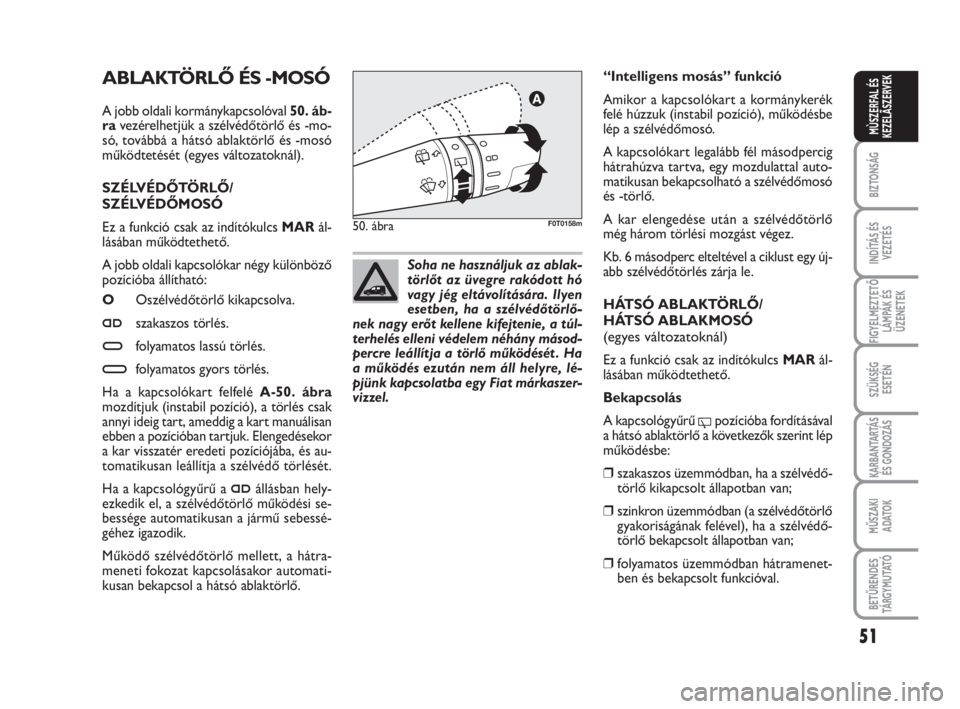

ABLAKTÖRLŐ ÉS -MOSÓ
A jobb oldali kormánykapcsolóval 50. áb-
ravezérelhetjük a szélvédőtörlő és -mo-
só, továbbá a hátsó ablaktörlő és -mosó
működtetését (egyes változatoknál).
SZÉLVÉDŐTÖRLŐ/
SZÉLVÉDŐMOSÓ
Ez a funkció csak az indítókulcs MARál-
lásában működtethető.
A jobb oldali kapcsolókar négy különböző
pozícióba állítható:
OOszélvédőtörlő kikapcsolva.
≤szakaszos törlés.
≥folyamatos lassú törlés.
¥folyamatos gyors törlés.
Ha a kapcsolókart felfelé A-50. ábra
mozdítjuk (instabil pozíció), a törlés csak
annyi ideig tart, ameddig a kart manuálisan
ebben a pozícióban tartjuk. Elengedésekor
a kar visszatér eredeti pozíciójába, és au-
tomatikusan leállítja a szélvédő törlését.
Ha a kapcsológyűrű a
≤állásban hely-
ezkedik el, a szélvédőtörlő működési se-
bessége automatikusan a jármű sebessé-
géhez igazodik.
Működő szélvédőtörlő mellett, a hátra-
meneti fokozat kapcsolásakor automati-
kusan bekapcsol a hátsó ablaktörlő.
50. ábraF0T0158m
Soha ne használjuk az ablak-
törlőt az üvegre rakódott hó
vagy jég eltávolítására. Ilyen
esetben, ha a szélvédőtörlő-
nek nagy erőt kellene kifejtenie, a túl-
terhelés elleni védelem néhány másod-
percre leállítja a törlő működését . Ha
a működés ezután nem áll helyre, lé-
pjünk kapcsolatba egy Fiat márkaszer-
vizzel.
51
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
“Intelligens mosás” funkció
Amikor a kapcsolókart a kormánykerék
felé húzzuk (instabil pozíció), működésbe
lép a szélvédőmosó.
A kapcsolókart legalább fél másodpercig
hátrahúzva tartva, egy mozdulattal auto-
matikusan bekapcsolható a szélvédőmosó
és -törlő.
A kar elengedése után a szélvédőtörlő
még három törlési mozgást végez.
Kb. 6 másodperc elteltével a ciklust egy új-
abb szélvédőtörlés zárja le.
HÁTSÓ ABLAKTÖRLŐ/
HÁTSÓ ABLAKMOSÓ
(egyes változatoknál)
Ez a funkció csak az indítókulcs MARál-
lásában működtethető.
Bekapcsolás
A kapcsológyűrű
'pozícióba fordításával
a hátsó ablaktörlő a következők szerint lép
működésbe:
❒szakaszos üzemmódban, ha a szélvédő-
törlő kikapcsolt állapotban van;
❒szinkron üzemmódban (a szélvédőtörlő
gyakoriságának felével), ha a szélvédő-
törlő bekapcsolt állapotban van;
❒folyamatos üzemmódban hátramenet-
ben és bekapcsolt funkcióval.
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 51

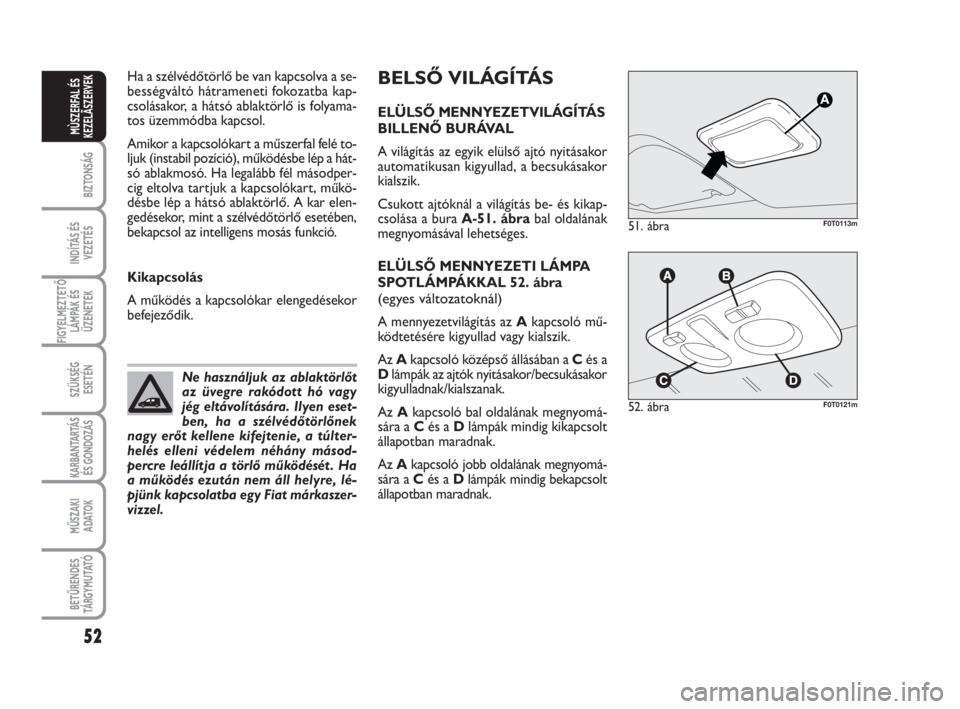

BELSŐ VILÁGÍTÁS
ELÜLSŐ MENNYEZETVILÁGÍTÁS
BILLENŐ BURÁVAL
A világítás az egyik elülső ajtó nyitásakor
automatikusan kigyullad, a becsukásakor
kialszik.
Csukott ajtóknál a világítás be- és kikap-
csolása a bura A-51. ábrabal oldalának
megnyomásával lehetséges.
ELÜLSŐ MENNYEZETI LÁMPA
SPOTLÁMPÁKKAL 52. ábra
(egyes változatoknál)
A mennyezetvilágítás az Akapcsoló mű-
ködtetésére kigyullad vagy kialszik.
Az Akapcsoló középső állásában a Cés a
Dlámpák az ajtók nyitásakor/becsukásakor
kigyulladnak/kialszanak.
Az Akapcsoló bal oldalának megnyomá-
sára a Cés a Dlámpák mindig kikapcsolt
állapotban maradnak.
Az Akapcsoló jobb oldalának megnyomá-
sára a Cés a Dlámpák mindig bekapcsolt
állapotban maradnak.
51. ábraF0T0113m
52. ábraF0T0121m
52
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ha a szélvédőtörlő be van kapcsolva a se-
bességváltó hátrameneti fokozatba kap-
csolásakor, a hátsó ablaktörlő is folyama-
tos üzemmódba kapcsol.
Amikor a kapcsolókart a műszerfal felé to-
ljuk (instabil pozíció), működésbe lép a hát-
só ablakmosó. Ha legalább fél másodper-
cig eltolva tartjuk a kapcsolókart, műkö-
désbe lép a hátsó ablaktörlő. A kar elen-
gedésekor, mint a szélvédőtörlő esetében,
bekapcsol az intelligens mosás funkció.
Kikapcsolás
A működés a kapcsolókar elengedésekor
befejeződik.
Ne használjuk az ablaktörlőt
az üvegre rakódott hó vagy
jég eltávolítására. Ilyen eset-
ben, ha a szélvédőtörlőnek
nagy erőt kellene kifejtenie, a túlter-
helés elleni védelem néhány másod-
percre leállítja a törlő működését . Ha
a működés ezután nem áll helyre, lé-
pjünk kapcsolatba egy Fiat márkaszer-
vizzel.
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 52

53
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

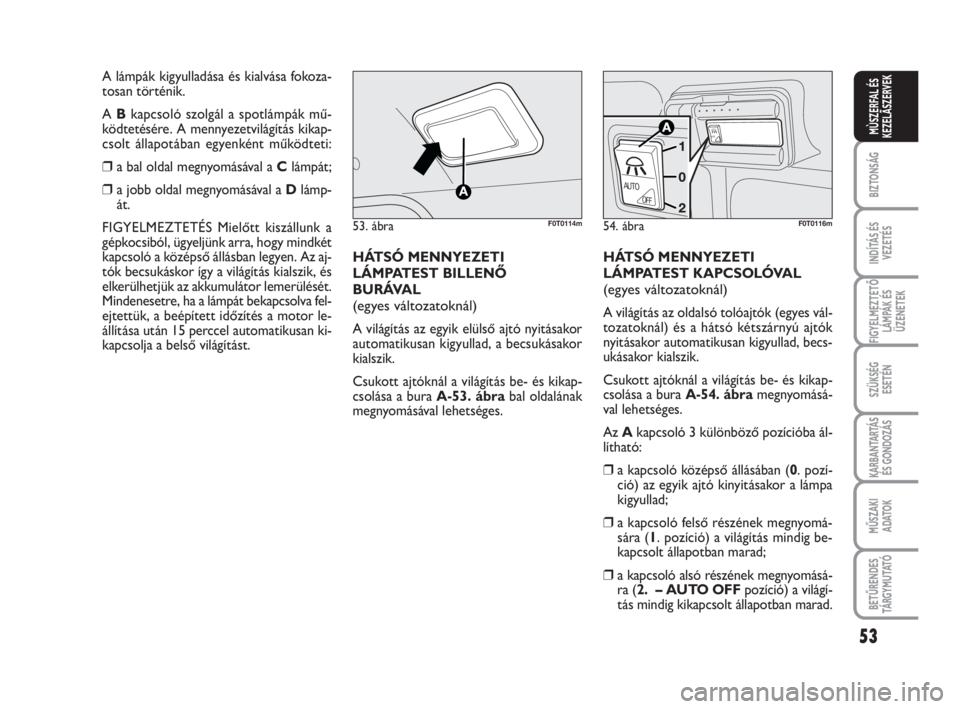

HÁTSÓ MENNYEZETI
LÁMPATEST BILLENŐ
BURÁVAL
(egyes változatoknál)
A világítás az egyik elülső ajtó nyitásakor
automatikusan kigyullad, a becsukásakor
kialszik.
Csukott ajtóknál a világítás be- és kikap-
csolása a bura A-53. ábrabal oldalának
megnyomásával lehetséges.HÁTSÓ MENNYEZETI
LÁMPATEST KAPCSOLÓVAL
(egyes változatoknál)
A világítás az oldalsó tolóajtók (egyes vál-
tozatoknál) és a hátsó kétszárnyú ajtók
nyitásakor automatikusan kigyullad, becs-
ukásakor kialszik.
Csukott ajtóknál a világítás be- és kikap-
csolása a bura A-54. ábramegnyomásá-
val lehetséges.
Az Akapcsoló 3 különböző pozícióba ál-
lítható:
❒a kapcsoló középső állásában (0. pozí-
ció) az egyik ajtó kinyitásakor a lámpa
kigyullad;
❒a kapcsoló felső részének megnyomá-
sára (1. pozíció) a világítás mindig be-
kapcsolt állapotban marad;
❒a kapcsoló alsó részének megnyomásá-
ra (2. – AUTO OFFpozíció) a világí-
tás mindig kikapcsolt állapotban marad.
54. ábra
AU
TO
AUTOOFF
F0T0116m
A lámpák kigyulladása és kialvása fokoza-
tosan történik.
A Bkapcsoló szolgál a spotlámpák mű-
ködtetésére. A mennyezetvilágítás kikap-
csolt állapotában egyenként működteti:
❒a bal oldal megnyomásával a Clámpát;
❒a jobb oldal megnyomásával a Dlámp-
át.
FIGYELMEZTETÉS Mielőtt kiszállunk a
gépkocsiból, ügyeljünk arra, hogy mindkét
kapcsoló a középső állásban legyen. Az aj-
tók becsukáskor így a világítás kialszik, és
elkerülhetjük az akkumulátor lemerülését.
Mindenesetre, ha a lámpát bekapcsolva fel-
ejtettük, a beépített időzítés a motor le-
állítása után 15 perccel automatikusan ki-
kapcsolja a belső világítást.
53. ábraF0T0114m
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 53

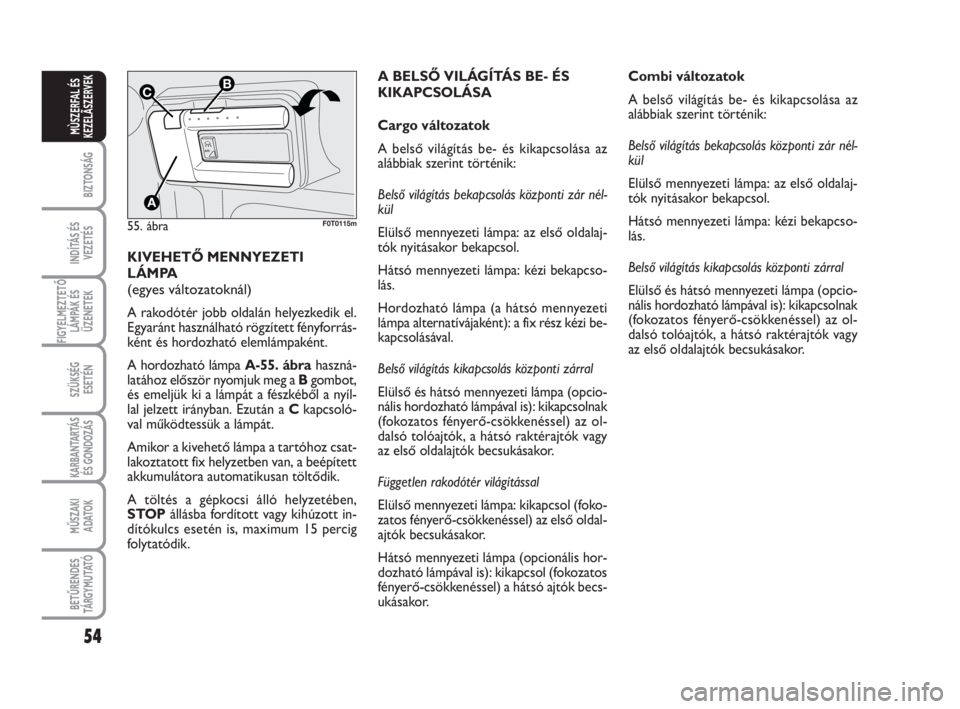

KIVEHETŐ MENNYEZETI
LÁMPA
(egyes változatoknál)
A rakodótér jobb oldalán helyezkedik el.
Egyaránt használható rögzített fényforrás-
ként és hordozható elemlámpaként.
A hordozható lámpa A-55. ábrahaszná-
latához először nyomjuk meg a Bgombot,
és emeljük ki a lámpát a fészkéből a nyíl-
lal jelzett irányban. Ezután a Ckapcsoló-
val működtessük a lámpát.
Amikor a kivehető lámpa a tartóhoz csat-
lakoztatott fix helyzetben van, a beépített
akkumulátora automatikusan töltődik.
A töltés a gépkocsi álló helyzetében,
STOPállásba fordított vagy kihúzott in-
dítókulcs esetén is, maximum 15 percig
folytatódik.
55. ábra
A
UT
O
B
A
C
F0T0115m
54
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
A BELSŐ VILÁGÍTÁS BE- ÉS
KIKAPCSOLÁSA
Cargo változatok
A belső világítás be- és kikapcsolása az
alábbiak szerint történik:
Belső világítás bekapcsolás központi zár nél-
kül
Elülső mennyezeti lámpa: az első oldalaj-
tók nyitásakor bekapcsol.
Hátsó mennyezeti lámpa: kézi bekapcso-
lás.
Hordozható lámpa (a hátsó mennyezeti
lámpa alternatívájaként): a fix rész kézi be-
kapcsolásával.
Belső világítás kikapcsolás központi zárral
Elülső és hátsó mennyezeti lámpa (opcio-
nális hordozható lámpával is): kikapcsolnak
(fokozatos fényerő-csökkenéssel) az ol-
dalsó tolóajtók, a hátsó raktérajtók vagy
az első oldalajtók becsukásakor.
Független rakodótér világítással
Elülső mennyezeti lámpa: kikapcsol (foko-
zatos fényerő-csökkenéssel) az első oldal-
ajtók becsukásakor.
Hátsó mennyezeti lámpa (opcionális hor-
dozható lámpával is): kikapcsol (fokozatos
fényerő-csökkenéssel) a hátsó ajtók becs-
ukásakor.Combi változatok
A belső világítás be- és kikapcsolása az
alábbiak szerint történik:
Belső világítás bekapcsolás központi zár nél-
kül
Elülső mennyezeti lámpa: az első oldalaj-
tók nyitásakor bekapcsol.
Hátsó mennyezeti lámpa: kézi bekapcso-
lás.
Belső világítás kikapcsolás központi zárral
Elülső és hátsó mennyezeti lámpa (opcio-
nális hordozható lámpával is): kikapcsolnak
(fokozatos fényerő-csökkenéssel) az ol-
dalsó tolóajtók, a hátsó raktérajtók vagy
az első oldalajtók becsukásakor.
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 54

55
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
KEZELŐSZERVEK

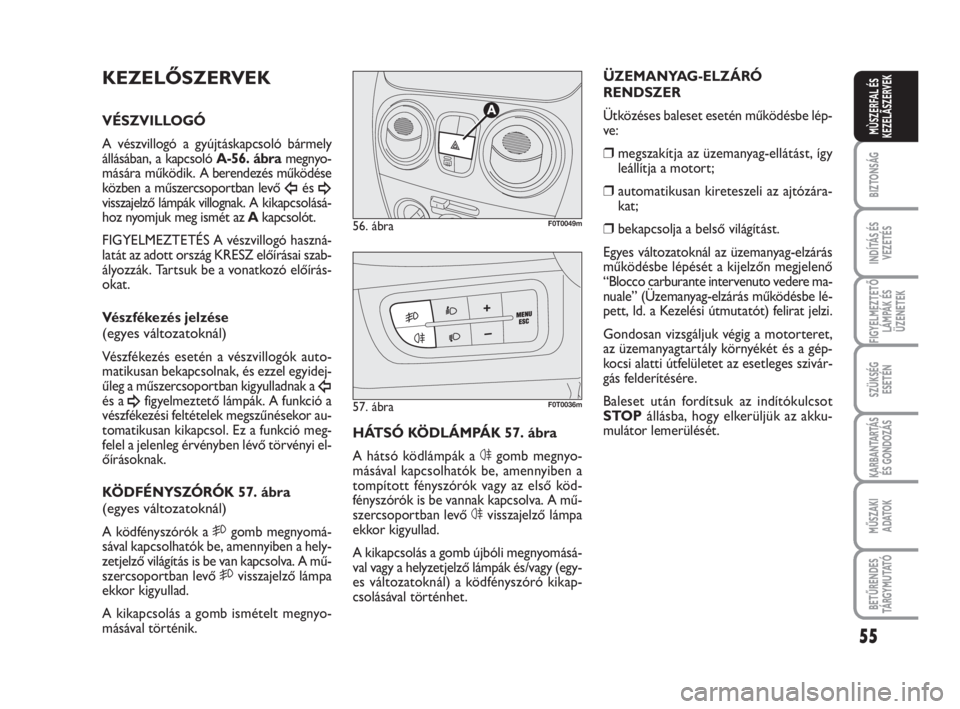

VÉSZVILLOGÓ
A vészvillogó a gyújtáskapcsoló bármely
állásában, a kapcsoló A-56. ábramegnyo-
mására működik. A berendezés működése
közben a műszercsoportban levő
Îés ¥visszajelző lámpák villognak. A kikapcsolásá-
hoz nyomjuk meg ismét az Akapcsolót.
FIGYELMEZTETÉS A vészvillogó haszná-
latát az adott ország KRESZ előírásai szab-
ályozzák. Tartsuk be a vonatkozó előírás-
okat.
Vészfékezés jelzése
(egyes változatoknál)
Vészfékezés esetén a vészvillogók auto-
matikusan bekapcsolnak, és ezzel egyidej-
űleg a műszercsoportban kigyulladnak a
Îés a ¥figyelmeztető lámpák. A funkció a
vészfékezési feltételek megszűnésekor au-
tomatikusan kikapcsol. Ez a funkció meg-
felel a jelenleg érvényben lévő törvényi el-
őírásoknak.
KÖDFÉNYSZÓRÓK 57. ábra
(egyes változatoknál)
A ködfényszórók a 5gomb megnyomá-
sával kapcsolhatók be, amennyiben a hely-
zetjelző világítás is be van kapcsolva. A mű-
szercsoportban levő 5visszajelző lámpa
ekkor kigyullad.
A kikapcsolás a gomb ismételt megnyo-
másával történik.HÁTSÓ KÖDLÁMPÁK 57. ábra
A hátsó ködlámpák a 4gomb megnyo-
másával kapcsolhatók be, amennyiben a
tompított fényszórók vagy az első köd-
fényszórók is be vannak kapcsolva. A mű-
szercsoportban levő 4visszajelző lámpa
ekkor kigyullad.
A kikapcsolás a gomb újbóli megnyomásá-
val vagy a helyzetjelző lámpák és/vagy (egy-
es változatoknál) a ködfényszóró kikap-
csolásával történhet.ÜZEMANYAG-ELZÁRÓ
RENDSZER
Ütközéses baleset esetén működésbe lép-
ve:
❒megszakítja az üzemanyag-ellátást, így
leállítja a motort;
❒automatikusan kireteszeli az ajtózára-
kat;
❒bekapcsolja a belső világítást.
Egyes változatoknál az üzemanyag-elzárás
működésbe lépését a kijelzőn megjelenő
“Blocco carburante intervenuto vedere ma-
nuale” (Üzemanyag-elzárás működésbe lé-
pett, ld. a Kezelési útmutatót) felirat jelzi.
Gondosan vizsgáljuk végig a motorteret,
az üzemanyagtartály környékét és a gép-
kocsi alatti útfelületet az esetleges szivár-
gás felderítésére.
Baleset után fordítsuk az indítókulcsot
STOPállásba, hogy elkerüljük az akku-
mulátor lemerülését.56. ábra
A
F0T0049m
57. ábraF0T0036m
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 55

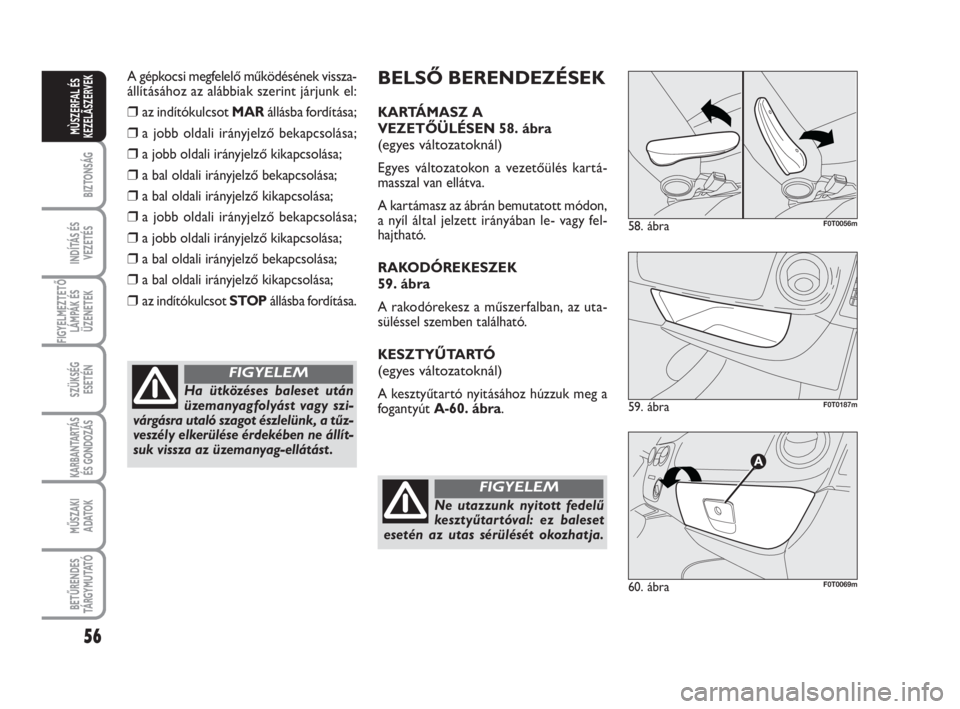

A gépkocsi megfelelő működésének vissza-
állításához az alábbiak szerint járjunk el:
❒az indítókulcsot MARállásba fordítása;
❒a jobb oldali irányjelző bekapcsolása;
❒a jobb oldali irányjelző kikapcsolása;
❒a bal oldali irányjelző bekapcsolása;
❒a bal oldali irányjelző kikapcsolása;
❒a jobb oldali irányjelző bekapcsolása;
❒a jobb oldali irányjelző kikapcsolása;
❒a bal oldali irányjelző bekapcsolása;
❒a bal oldali irányjelző kikapcsolása;
❒az indítókulcsot STOPállásba fordítása.
56
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
Ha ütközéses baleset után
üzemanyagfolyást vagy szi-
várgásra utaló szagot észlelünk, a tűz-
veszély elkerülése érdekében ne állít-
suk vissza az üzemanyag-ellátást .
FIGYELEM
BELSŐ BERENDEZÉSEK
KARTÁMASZ A
VEZETŐÜLÉSEN 58. ábra
(egyes változatoknál)
Egyes változatokon a vezetőülés kartá-
masszal van ellátva.
A kartámasz az ábrán bemutatott módon,
a nyíl által jelzett irányában le- vagy fel-
hajtható.
RAKODÓREKESZEK
59. ábra
A rakodórekesz a műszerfalban, az uta-
süléssel szemben található.
KESZTYŰTARTÓ
(egyes változatoknál)
A kesztyűtartó nyitásához húzzuk meg a
fogantyút A-60. ábra.
Ne utazzunk nyitott fedelű
kesztyűtartóval: ez baleset
esetén az utas sérülését okozhatja.
FIGYELEM
58. ábraF0T0056m
59. ábraF0T0187m
60. ábraF0T0069m
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:56 Pagina 56

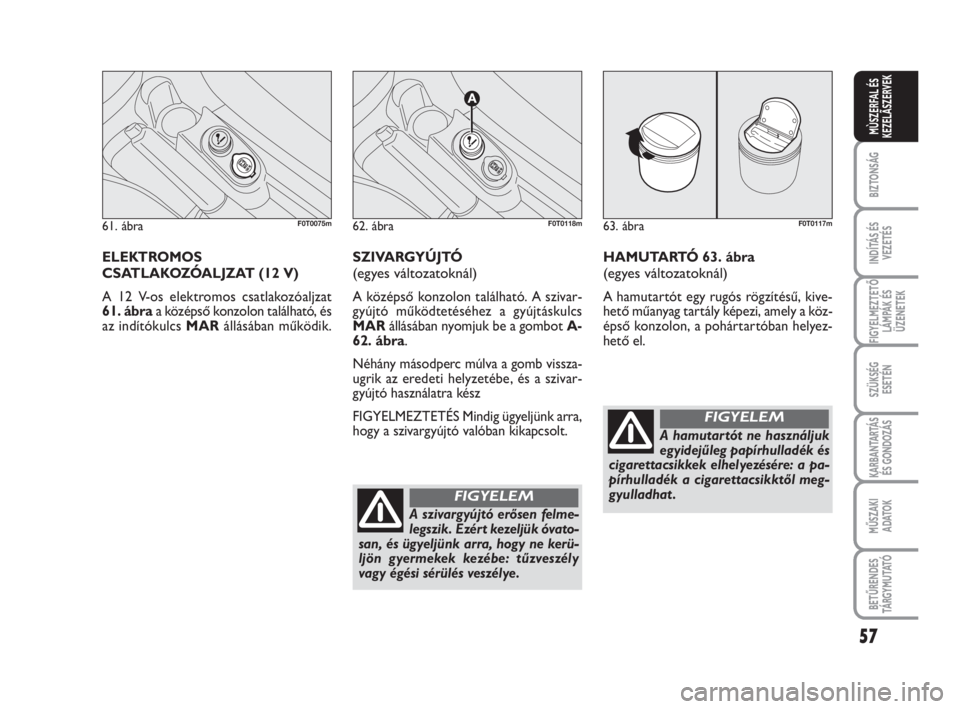

ELEKTROMOS
CSATLAKOZÓALJZAT (12 V)
A 12 V-os elektromos csatlakozóaljzat
61. ábraa középső konzolon található, és
az indítókulcs MARállásában működik. SZIVARGYÚJTÓ
(egyes változatoknál)
A középső konzolon található. A szivar-
gyújtó működtetéséhez a gyújtáskulcs
MARállásában nyomjuk be a gombot A-
62. ábra.
Néhány másodperc múlva a gomb vissza-
ugrik az eredeti helyzetébe, és a szivar-
gyújtó használatra kész
FIGYELMEZTETÉS Mindig ügyeljünk arra,
hogy a szivargyújtó valóban kikapcsolt.
61. ábraF0T0075m62. ábra
A
F0T0118m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óvato-
san, és ügyeljünk arra, hogy ne kerü-
ljön gyermekek kezébe: tűzveszély
vagy égési sérülés veszélye.
FIGYELEM
63. ábraF0T0117m
HAMUTARTÓ 63. ábra
(egyes változatoknál)
A hamutartót egy rugós rögzítésű, kive-
hető műanyag tartály képezi, amely a köz-
épső konzolon, a pohártartóban helyez-
hető el.
A hamutartót ne használjuk
egyidejűleg papírhulladék és
cigarettacsikkek elhelyezésére: a pa-
pírhulladék a cigarettacsikktől meg-
gyulladhat .
FIGYELEM
57
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:57 Pagina 57

66. ábraF0T0134m
67. ábra
A
F0T0135m
58
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
NAPELLENZŐK 64. ábra
A vezető és utas oldali napellenzők fel- és
lehajthatók, továbbá oldalra kifordíthatók.
A vezető oldali napellenző mögött kisebb
dokumentumok, jegyek elhelyezésére
szolgáló iratzseb található.
A gépkocsi egyes változatain az utas ol-
dali napellenző hátoldalán piperetükör van
beépítve.IRATTARTÓ ASZTAL
(egyes változatoknál)
A műszerfal középső, az autórádió feletti
részén van kialakítva az irattartó asztal
A-65. ábra, amely egyes változatokon az
ábra szerint, a felemelt hátsó részének a
műszerfalra támasztásával írótáblaként is
használható.
64. ábraF0T0188m
KIHAJTHATÓ HÁTSÓ
OLDALABLAKOK
(Combi változatok) 66. ábra
A kinyitásukhoz az alábbiak szerint járjunk el:
❒fordítsuk a kart A-67. ábrakifelé, amíg
az ablak kinyílik.
❒nyomjuk a kart visszafelé a reteszelő-
dést jelző kattanásig.
Az ablakok zárását a nyitásnál leírtakkal
ellentétes sorrendben végezzük a kar re-
teszelődését jelző, hallható kattanásáig.
65. ábraF0T0204m
Ne használjuk az írótáblát
függőleges helyzetben a jár-
mű mozgása közben.
FIGYELEM
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:57 Pagina 58

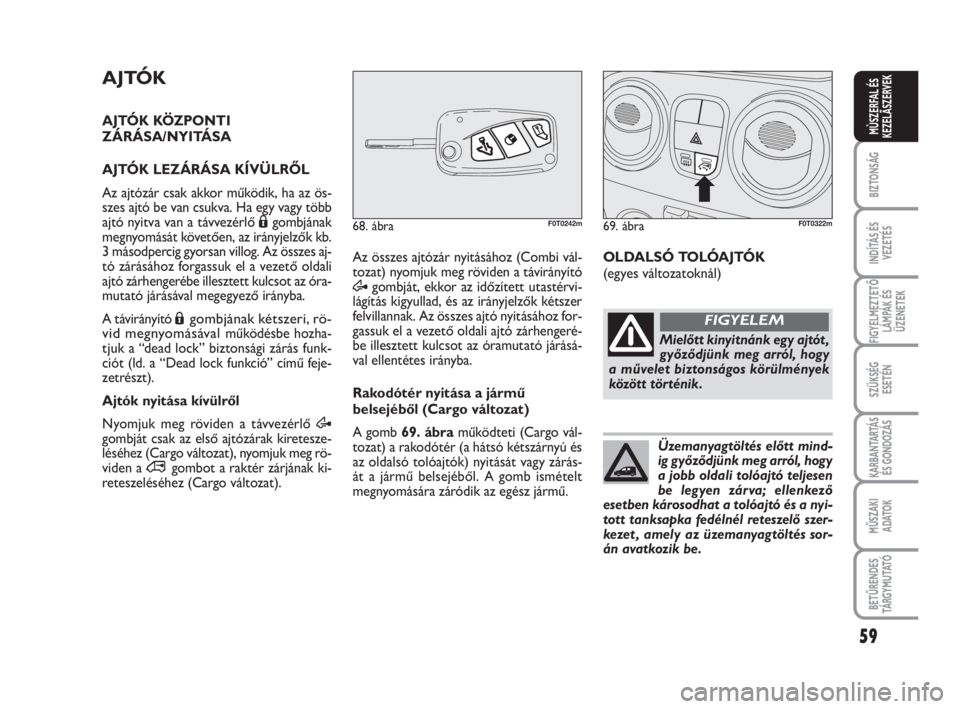

AJTÓK
AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSA
AJTÓK LEZÁRÁSA KÍVÜLRŐL
Az ajtózár csak akkor működik, ha az ös-
szes ajtó be van csukva. Ha egy vagy több
ajtó nyitva van a távvezérlő Ágombjának
megnyomását követően, az irányjelzők kb.
3 másodpercig gyorsan villog. Az összes aj-
tó zárásához forgassuk el a vezető oldali
ajtó zárhengerébe illesztett kulcsot az óra-
mutató járásával megegyező irányba.
A távirányító Á
gombjának kétszeri, rö-
vid megnyomásával
működésbe hozha-
tjuk a “dead lock” biztonsági zárás funk-
ciót (ld. a “Dead lock funkció” című feje-
zetrészt).
Ajtók nyitása kívülről
Nyomjuk meg röviden a távvezérlő Æ
gombját csak az első ajtózárak kiretesze-
léséhez (Cargo változat), nyomjuk meg rö-
viden a
∞gombot a raktér zárjának ki-
reteszeléséhez (Cargo változat). Az összes ajtózár nyitásához (Combi vál-
tozat) nyomjuk meg röviden a távirányító
Ægombját, ekkor az időzített utastérvi-
lágítás kigyullad, és az irányjelzők kétszer
felvillannak. Az összes ajtó nyitásához for-
gassuk el a vezető oldali ajtó zárhengeré-
be illesztett kulcsot az óramutató járásá-
val ellentétes irányba.
Rakodótér nyitása a jármű
belsejéből (Cargo változat)
A gomb 69. ábraműködteti (Cargo vál-
tozat) a rakodótér (a hátsó kétszárnyú és
az oldalsó tolóajtók) nyitását vagy zárás-
át a jármű belsejéből. A gomb ismételt
megnyomására záródik az egész jármű.
59
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
68. ábraF0T0242m69. ábraF0T0322m
OLDALSÓ TOLÓAJTÓK
(egyes változatoknál)
Mielőtt kinyitnánk egy ajtót ,
győződjünk meg arról, hogy
a művelet biztonságos körülmények
között történik.
FIGYELEM
Üzemanyagtöltés előtt mind-
ig győződjünk meg arról, hogy
a jobb oldali tolóajtó teljesen
be legyen zárva; ellenkező
esetben károsodhat a tolóajtó és a nyi-
tott tanksapka fedélnél reteszelő szer-
kezet , amely az üzemanyagtöltés sor-
án avatkozik be.
036-082 Fiorino HU 1ed:036-082 CombiCargo HU 1ed 15-12-2009 15:57 Pagina 59
