FIAT FIORINO 2014 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2014, Model line: FIORINO, Model: FIAT FIORINO 2014Pages: 210, PDF Size: 4.88 MB
Page 41 of 210

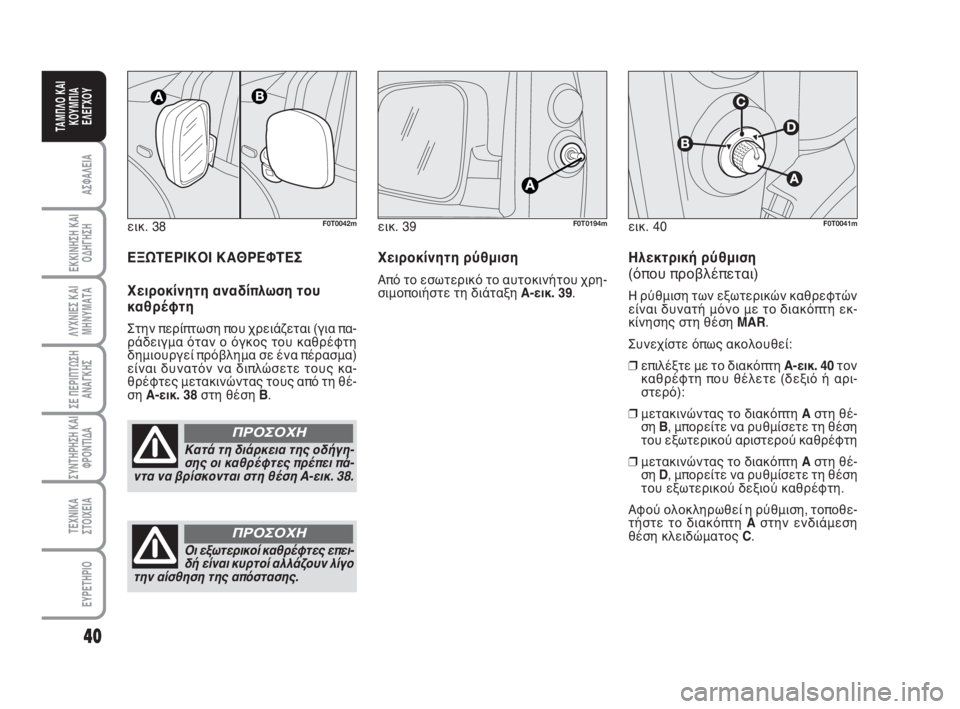

εικ. 38F0T0042m
Κατά τη διάρκεια της οδήγη-
σης οι καθρέφτες πρέπει πά-
ντα να βρίσκονται στη θέση A-εικ. 38.
ΠΡΟΣΟΧΗ
40
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
εικ. 39F0T0194mεικ. 40
B
C
D
F0T0041m
Χειροκίνητη ρύθμιση
Από το εσωτερικό το αυτοκινήτου χρη-
σιμοποιήστε τη διάταξη A-εικ. 39.
ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
Χειροκίνητη αναδίπλωση του
καθρέφτη
Στην περίπτωση που χρειάζεται (για πα-
ράδειγμα όταν ο όγκος του καθρέφτη
δημιουργεί πρόβλημα σε ένα πέρασμα)
είναι δυνατόν να διπλώσετε τους κα-
θρέφτες μετακινώντας τους από τη θέ-
ση A-εικ. 38στη θέση B.
Ηλεκτρική ρύθμιση
(όπου προβλέπεται)
Η ρύθμιση των εξωτερικών καθρεφτών
είναι δυνατή μόνο με το διακόπτη εκ-
κίνησης στη θέση MAR.
Συνεχίστε όπως ακολουθεί:
❒επιλέξτε με το διακόπτη A-εικ. 40τον
καθρέφτη που θέλετε (δεξιό ή αρι-
στερό):
❒μετακινώντας το διακόπτη Aστη θέ-
ση B, μπορείτε να ρυθμίσετε τη θέση
του εξωτερικού αριστερού καθρέφτη
❒μετακινώντας το διακόπτη Aστη θέ-
ση D, μπορείτε να ρυθμίσετε τη θέση
του εξωτερικού δεξιού καθρέφτη.
Αφού ολοκληρωθεί η ρύθμιση, τοποθε-
τήστε το διακόπτη Aστην ενδιάμεση
θέση κλειδώματος C.
Οι εξωτερικοί καθρέφτες επει-
δή είναι κυρτοί αλλάζουν λίγο
την αίσθηση της απόστασης.
ΠΡΟΣΟΧΗ
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 40
Page 42 of 210

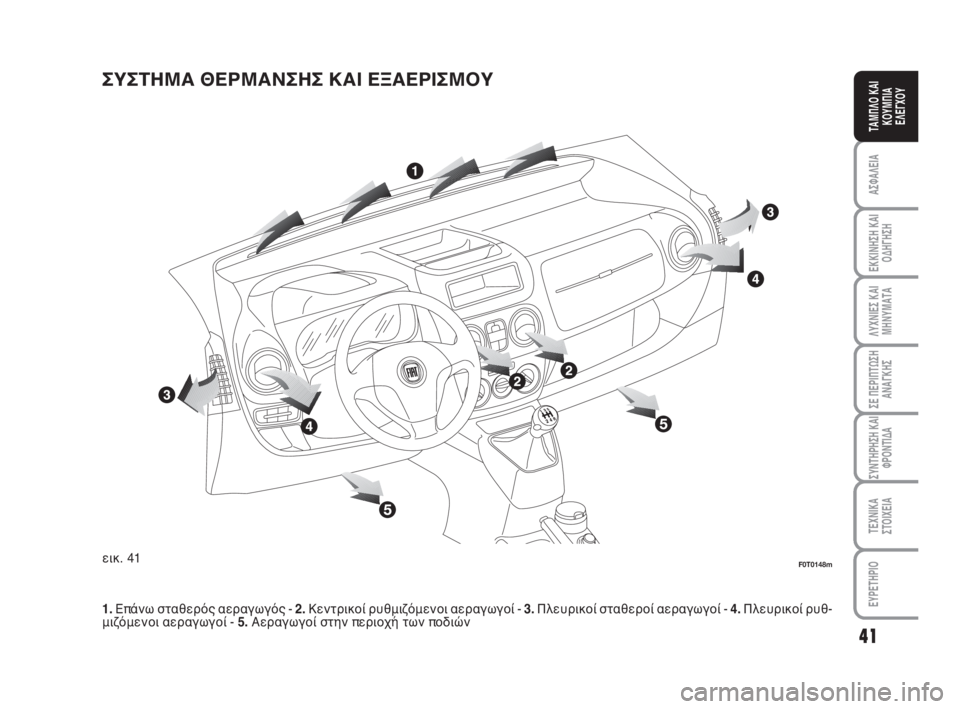

ΣΥΣΤΗΜΑ ΘΕΡΜΑΝΣΗΣ ΚΑΙ ΕΞΑΕΡΙΣΜΟΥ
εικ. 41F0T0148m
1.Επάνω σταθερός αεραγωγός - 2.Κεντρικοί ρυθμιζόμενοι αεραγωγοί - 3.Πλευρικοί σταθεροί αεραγωγοί - 4.Πλευρικοί ρυθ-
μιζόμενοι αεραγωγοί - 5.Αεραγωγοί στην περιοχή των ποδιών
41
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 41
Page 43 of 210
42
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
εικ. 43F0T0030mεικ. 42F0T0031m
Για να χρησιμοποιήσετε τους αεραγω-
γούς Aκαι C, χρησιμοποιήστε την αντί-
στοιχη διάταξη έτσι ώστε να μπορέσε-
τε να τους ρυθμίσετε στη θέση που θέ-
λετε. ΚΕΝΤΡΙΚΟΙ ΚΑΙ ΠΛΕΥΡΙΚΟΙ
ΑΕΡΑΓΩΓΟΙ εικ. 42-43
A- Πλευρικός ρυθμιζόμενος αεραγω-
γός
B- Σταθερός αεραγωγός για τα πλευ-
ρικά τζάμια.
C- Κεντρικοί ρυθμιζόμενοι αεραγωγοί.
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 42
Page 44 of 210

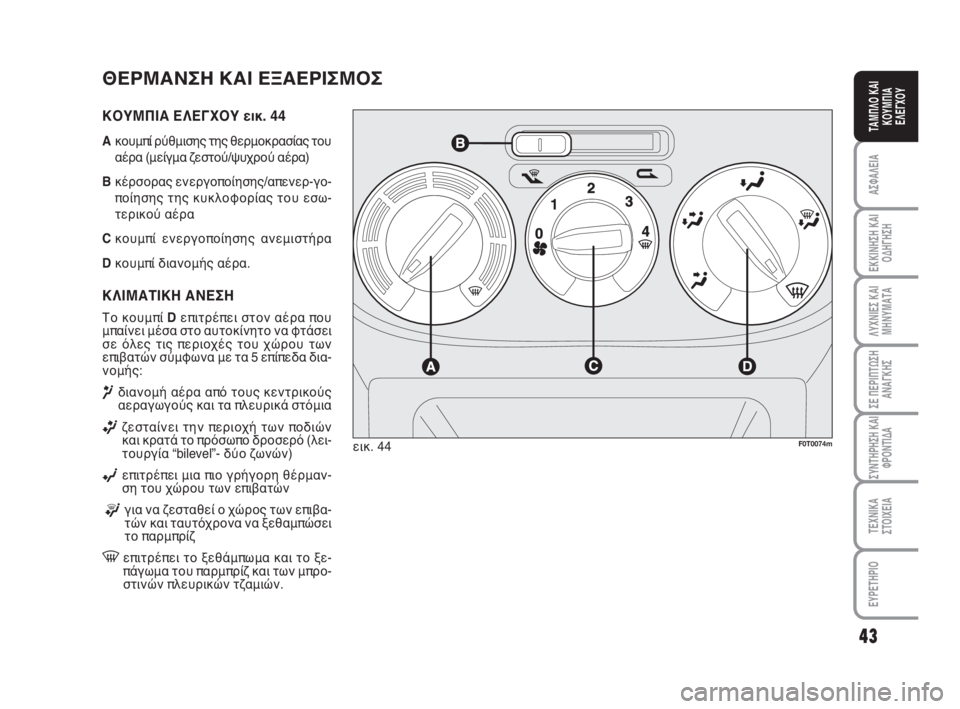

ΘΕΡΜΑΝΣΗ ΚΑΙ ΕΞΑΕΡΙΣΜΟΣ
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ. 44
Aκουμπί ρύθμισης της θερμοκρασίας του
αέρα (μείγμα ζεστού/ψυχρού αέρα)
Bκέρσορας ενεργοποίησης/απενερ-γο-
ποίησης της κυκλοφορίας του εσω-
τερικού αέρα
Cκουμπί ενεργοποίησης ανεμιστήρα
Dκουμπί διανομής αέρα.
ΚΛΙΜΑΤΙΚΗ ΑΝΕΣΗ
Το κουμπί Dεπιτρέπει στον αέρα που
μπαίνει μέσα στο αυτοκίνητο να φτάσει
σε όλες τις περιοχές του χώρου των
επιβατών σύμφωνα με τα 5 επίπεδα δια-
νομής:
¶διανομή αέρα από τους κεντρικούς
αεραγωγούς και τα πλευρικά στόμια
ßζεσταίνει την περιοχή των ποδιών
και κρατά το πρόσωπο δροσερό (λει-
τουργία “bilevel”- δύο ζωνών)
©επιτρέπει μια πιο γρήγορη θέρμαν-
ση του χώρου των επιβατών
®για να ζεσταθεί ο χώρος των επιβα-
τών και ταυτόχρονα να ξεθαμπώσει
το παρμπρίζ
-επιτρέπει το ξεθάμπωμα και το ξε-
πάγωμα του παρμπρίζ και των μπρο-
στινών πλευρικών τζαμιών.εικ. 44
F0T0074m
43
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 43
Page 45 of 210
44
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

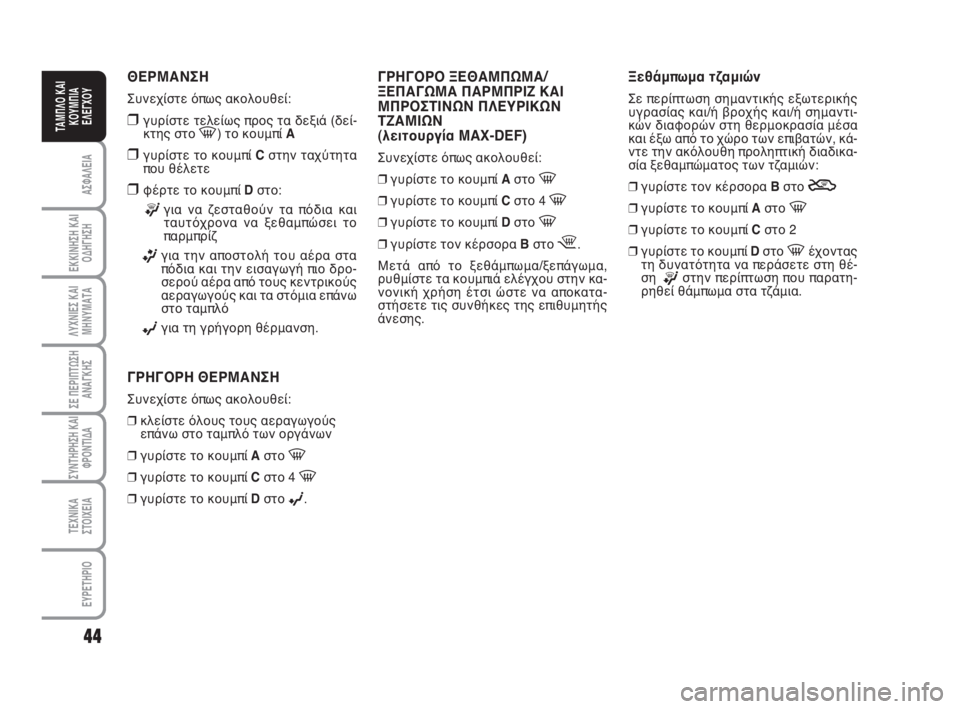

ΘΕΡΜΑΝΣΗ
Συνεχίστε όπως ακολουθεί:
❒γυρίστε τελείως προς τα δεξιά (δεί-
κτης στο -) το κουμπί A
❒γυρίστε το κουμπί Cστην ταχύτητα
που θέλετε
❒φέρτε το κουμπί Dστο:
®για να ζεσταθούν τα πόδια και
ταυτόχρονα να ξεθαμπώσει το
παρμπρίζ
ßγια την αποστολή του αέρα στα
πόδια και την εισαγωγή πιο δρο-
σερού αέρα από τους κεντρικούς
αεραγωγούς και τα στόμια επάνω
στο ταμπλό
©για τη γρήγορη θέρμανση.
ΓΡΗΓΟΡΗ ΘΕΡΜΑΝΣΗ
Συνεχίστε όπως ακολουθεί:
❒κλείστε όλους τους αεραγωγούς
επάνω στο ταμπλό των οργάνων
❒γυρίστε το κουμπί Aστο
-
❒γυρίστε το κουμπί Cστο 4 -
❒γυρίστε το κουμπί Dστο ©.
ΓΡΗΓΟΡΟ ΞΕΘΑΜΠΩΜΑ/
ΞΕΠΑΓΩΜΑ ΠΑΡΜΠΡΙΖ ΚΑΙ
ΜΠΡΟΣΤΙΝΩΝ ΠΛΕΥΡΙΚΩΝ
ΤΖΑΜΙΩΝ
(λειτουργία MAX-DEF)
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Aστο
-
❒γυρίστε το κουμπί Cστο 4 -
❒γυρίστε το κουμπί Dστο -
❒γυρίστε τον κέρσορα Bστο ¶.
Μετά από το ξεθάμπωμα/ξεπάγωμα,
ρυθμίστε τα κουμπιά ελέγχου στην κα-
νονική χρήση έτσι ώστε να αποκατα-
στήσετε τις συνθήκες της επιθυμητής
άνεσης.
Ξεθάμπωμα τζαμιών
Σε περίπτωση σημαντικής εξωτερικής
υγρασίας και/ή βροχής και/ή σημαντι-
κών διαφορών στη θερμοκρασία μέσα
και έξω από το χώρο των επιβατών, κά-
ντε την ακόλουθη προληπτική διαδικα-
σία ξεθαμπώματος των τζαμιών:
❒γυρίστε τον κέρσορα Bστο
Y
❒γυρίστε το κουμπί Aστο -
❒γυρίστε το κουμπί Cστο 2
❒γυρίστε το κουμπί Dστο
-έχοντας
τη δυνατότητα να περάσετε στη θέ-
ση
®στην περίπτωση που παρατη-
ρηθεί θάμπωμα στα τζάμια.
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 44

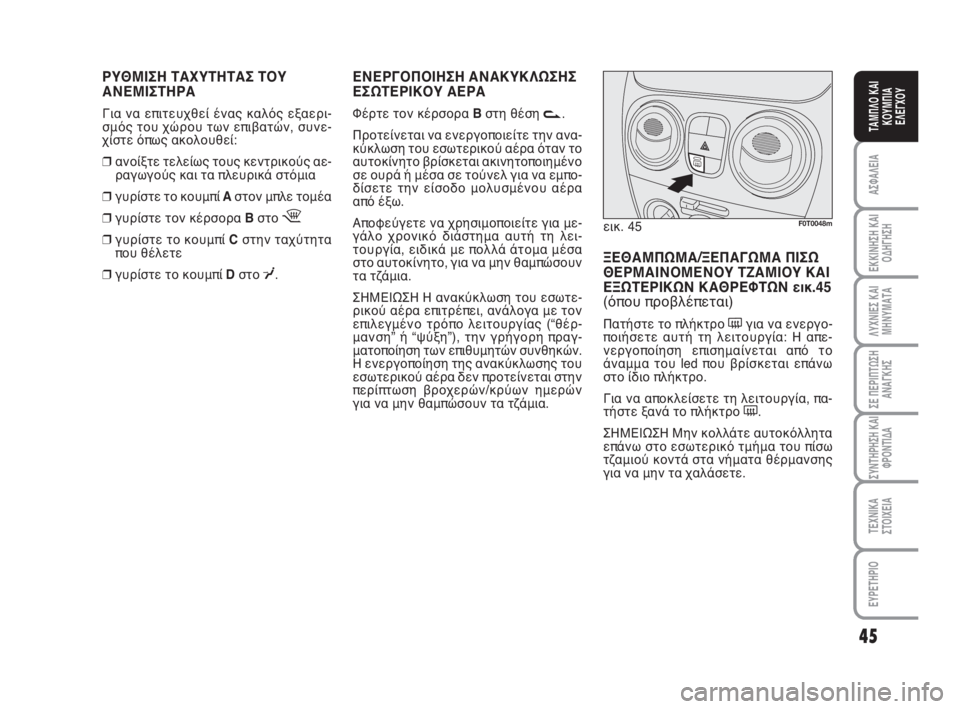

Page 46 of 210
ΡΥΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ ΤΟΥ
ΑΝΕΜΙΣΤΗΡΑ
Για να επιτευχθεί ένας καλός εξαερι-
σμός του χώρου των επιβατών, συνε-
χίστε όπως ακολουθεί:
❒ανοίξτε τελείως τους κεντρικούς αε-
ραγωγούς και τα πλευρικά στόμια
❒γυρίστε το κουμπί Aστον μπλε τομέα
❒γυρίστε τον κέρσορα Bστο
¶
❒γυρίστε το κουμπί Cστην ταχύτητα
που θέλετε
❒γυρίστε το κουμπί Dστο
¥.
ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΣΗΣ
ΕΣΩΤΕΡΙΚΟΥ ΑΕΡΑ
Φέρτε τον κέρσορα Bστη θέση v.
Προτείνεται να ενεργοποιείτε την ανα-
κύκλωση του εσωτερικού αέρα όταν το
αυτοκίνητο βρίσκεται ακινητοποιημένο
σε ουρά ή μέσα σε τούνελ για να εμπο-
δίσετε την είσοδο μολυσμένου αέρα
από έξω.
Αποφεύγετε να χρησιμοποιείτε για με-
γάλο χρονικό διάστημα αυτή τη λει-
τουργία, ειδικά με πολλά άτομα μέσα
στο αυτοκίνητο, για να μην θαμπώσουν
τα τζάμια.
ΣΗΜΕΙΩΣΗ Η ανακύκλωση του εσωτε-
ρικού αέρα επιτρέπει, ανάλογα με τον
επιλεγμένο τρόπο λειτουργίας (“θέρ-
μανση” ή “ψύξη”), την γρήγορη πραγ-
ματοποίηση των επιθυμητών συνθηκών.
Η ενεργοποίηση της ανακύκλωσης του
εσωτερικού αέρα δεν προτείνεται στην
περίπτωση βροχερών/κρύων ημερών
για να μην θαμπώσουν τα τζάμια.
ΞΕΘΑΜΠΩΜΑ/ΞΕΠΑΓΩΜΑ ΠΙΣΩ
ΘΕΡΜΑΙΝΟΜΕΝΟΥ ΤΖΑΜΙΟΥ ΚΑΙ
ΕΞΩΤΕΡΙΚΩΝ ΚΑΘΡΕΦΤΩΝ εικ.45
(όπου προβλέπεται)
Πατήστε το πλήκτρο (για να ενεργο-
ποιήσετε αυτή τη λειτουργία: Η απε-
νεργοποίηση επισημαίνεται από το
άναμμα του led που βρίσκεται επάνω
στο ίδιο πλήκτρο.
Για να αποκλείσετε τη λειτουργία, πα-
τήστε ξανά το πλήκτρο (.
ΣΗΜΕΙΩΣΗ Μην κολλάτε αυτοκόλλητα
επάνω στο εσωτερικό τμήμα του πίσω
τζαμιού κοντά στα νήματα θέρμανσης
για να μην τα χαλάσετε. εικ. 45
F0T0048m
45
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 45
Page 47 of 210
46
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

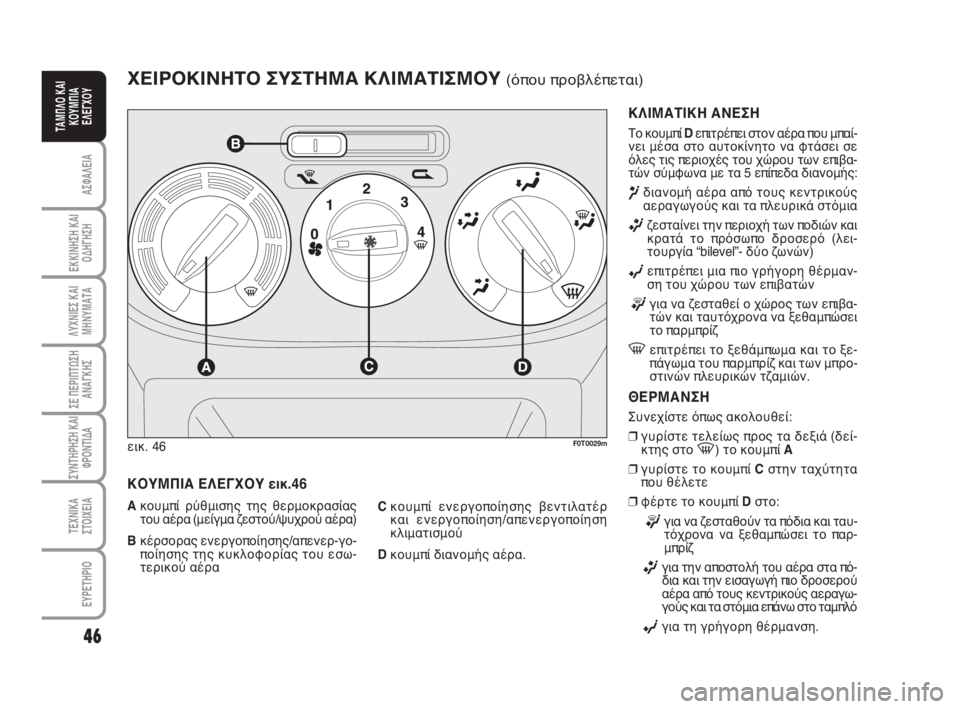

ΧΕΙΡΟΚΙΝΗΤΟ ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ (όπου προβλέπεται)
ΚΛΙΜΑΤΙΚΗ ΑΝΕΣΗ
Το κουμπί Dεπιτρέπει στον αέρα που μπαί-
νει μέσα στο αυτοκίνητο να φτάσει σε
όλες τις περιοχές του χώρου των επιβα-
τών σύμφωνα με τα 5 επίπεδα διανομής:
¶διανομή αέρα από τους κεντρικούς
αεραγωγούς και τα πλευρικά στόμια
ßζεσταίνει την περιοχή των ποδιών και
κρατά το πρόσωπο δροσερό (λει-
τουργία “bilevel”- δύο ζωνών)
©επιτρέπει μια πιο γρήγορη θέρμαν-
ση του χώρου των επιβατών
®για να ζεσταθεί ο χώρος των επιβα-
τών και ταυτόχρονα να ξεθαμπώσει
το παρμπρίζ
-επιτρέπει το ξεθάμπωμα και το ξε-
πάγωμα του παρμπρίζ και των μπρο-
στινών πλευρικών τζαμιών.
ΘΕΡΜΑΝΣΗ
Συνεχίστε όπως ακολουθεί:
❒γυρίστε τελείως προς τα δεξιά (δεί-
κτης στο
-) το κουμπί A
❒γυρίστε το κουμπί Cστην ταχύτητα
που θέλετε
❒φέρτε το κουμπί Dστο:
®για να ζεσταθούν τα πόδια και ταυ-
τόχρονα να ξεθαμπώσει το παρ-
μπρίζ
ßγια την αποστολή του αέρα στα πό-
δια και την εισαγωγή πιο δροσερού
αέρα από τους κεντρικούς αεραγω-
γούς και τα στόμια επάνω στο ταμπλό
©για τη γρήγορη θέρμανση.
ΚΟΥΜΠΙΑ ΕΛΕΓΧΟΥ εικ.46
Aκουμπί ρύθμισης της θερμοκρασίας
του αέρα (μείγμα ζεστού/ψυχρού αέρα)
Bκέρσορας ενεργοποίησης/απενερ-γο-
ποίησης της κυκλοφορίας του εσω-
τερικού αέραCκουμπί ενεργοποίησης βεντιλατέρ
και ενεργοποίηση/απενεργοποίηση
κλιματισμού
Dκουμπί διανομής αέρα. εικ. 46
F0T0029m
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 46
Page 48 of 210

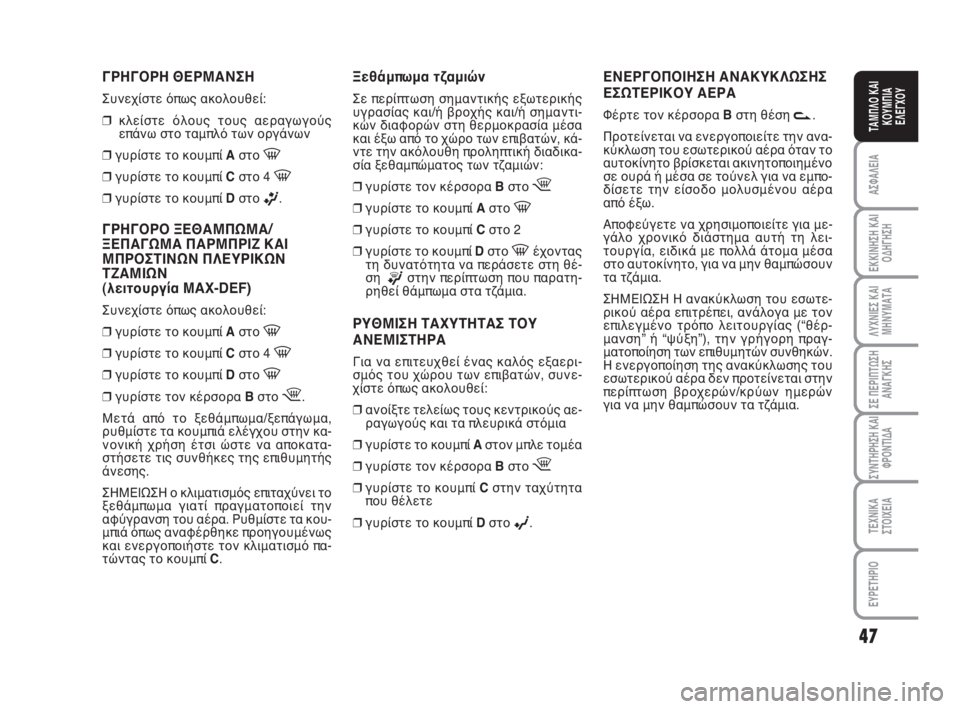

ΓΡΗΓΟΡΗ ΘΕΡΜΑΝΣΗ
Συνεχίστε όπως ακολουθεί:
❒κλείστε όλους τους αεραγωγούς
επάνω στο ταμπλό των οργάνων
❒γυρίστε το κουμπί Aστο
-
❒γυρίστε το κουμπί Cστο 4 -
❒γυρίστε το κουμπί Dστο ß.
ΓΡΗΓΟΡΟ ΞΕΘΑΜΠΩΜΑ/
ΞΕΠΑΓΩΜΑ ΠΑΡΜΠΡΙΖ ΚΑΙ
ΜΠΡΟΣΤΙΝΩΝ ΠΛΕΥΡΙΚΩΝ
ΤΖΑΜΙΩΝ
(λειτουργία MAX-DEF)
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Aστο
-
❒γυρίστε το κουμπί Cστο 4 -
❒γυρίστε το κουμπί Dστο -
❒γυρίστε τον κέρσορα Bστο ¶.
Μετά από το ξεθάμπωμα/ξεπάγωμα,
ρυθμίστε τα κουμπιά ελέγχου στην κα-
νονική χρήση έτσι ώστε να αποκατα-
στήσετε τις συνθήκες της επιθυμητής
άνεσης.
ΣΗΜΕΙΩΣΗ ο κλιματισμός επιταχύνει το
ξεθάμπωμα γιατί πραγματοποιεί την
αφύγρανση του αέρα. Ρυθμίστε τα κου-
μπιά όπως αναφέρθηκε προηγουμένως
και ενεργοποιήστε τον κλιματισμό πα-
τώντας το κουμπί C.
Ξεθάμπωμα τζαμιών
Σε περίπτωση σημαντικής εξωτερικής
υγρασίας και/ή βροχής και/ή σημαντι-
κών διαφορών στη θερμοκρασία μέσα
και έξω από το χώρο των επιβατών, κά-
ντε την ακόλουθη προληπτική διαδικα-
σία ξεθαμπώματος των τζαμιών:
❒γυρίστε τον κέρσορα Bστο
¶
❒γυρίστε το κουμπί Aστο -
❒γυρίστε το κουμπί Cστο 2
❒γυρίστε το κουμπί Dστο
-έχοντας
τη δυνατότητα να περάσετε στη θέ-
ση
®στην περίπτωση που παρατη-
ρηθεί θάμπωμα στα τζάμια.
ΡΥΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ ΤΟΥ
ΑΝΕΜΙΣΤΗΡΑ
Για να επιτευχθεί ένας καλός εξαερι-
σμός του χώρου των επιβατών, συνε-
χίστε όπως ακολουθεί:
❒ανοίξτε τελείως τους κεντρικούς αε-
ραγωγούς και τα πλευρικά στόμια
❒γυρίστε το κουμπί Aστον μπλε τομέα
❒γυρίστε τον κέρσορα Bστο
¶
❒γυρίστε το κουμπί Cστην ταχύτητα
που θέλετε
❒γυρίστε το κουμπί Dστο
©.
47
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΚΥΚΛΩΣΗΣ
ΕΣΩΤΕΡΙΚΟΥ ΑΕΡΑ
Φέρτε τον κέρσορα Bστη θέση v.
Προτείνεται να ενεργοποιείτε την ανα-
κύκλωση του εσωτερικού αέρα όταν το
αυτοκίνητο βρίσκεται ακινητοποιημένο
σε ουρά ή μέσα σε τούνελ για να εμπο-
δίσετε την είσοδο μολυσμένου αέρα
από έξω.
Αποφεύγετε να χρησιμοποιείτε για με-
γάλο χρονικό διάστημα αυτή τη λει-
τουργία, ειδικά με πολλά άτομα μέσα
στο αυτοκίνητο, για να μην θαμπώσουν
τα τζάμια.
ΣΗΜΕΙΩΣΗ Η ανακύκλωση του εσωτε-
ρικού αέρα επιτρέπει, ανάλογα με τον
επιλεγμένο τρόπο λειτουργίας (“θέρ-
μανση” ή “ψύξη”), την γρήγορη πραγ-
ματοποίηση των επιθυμητών συνθηκών.
Η ενεργοποίηση της ανακύκλωσης του
εσωτερικού αέρα δεν προτείνεται στην
περίπτωση βροχερών/κρύων ημερών
για να μην θαμπώσουν τα τζάμια.
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 47
Page 49 of 210
48
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

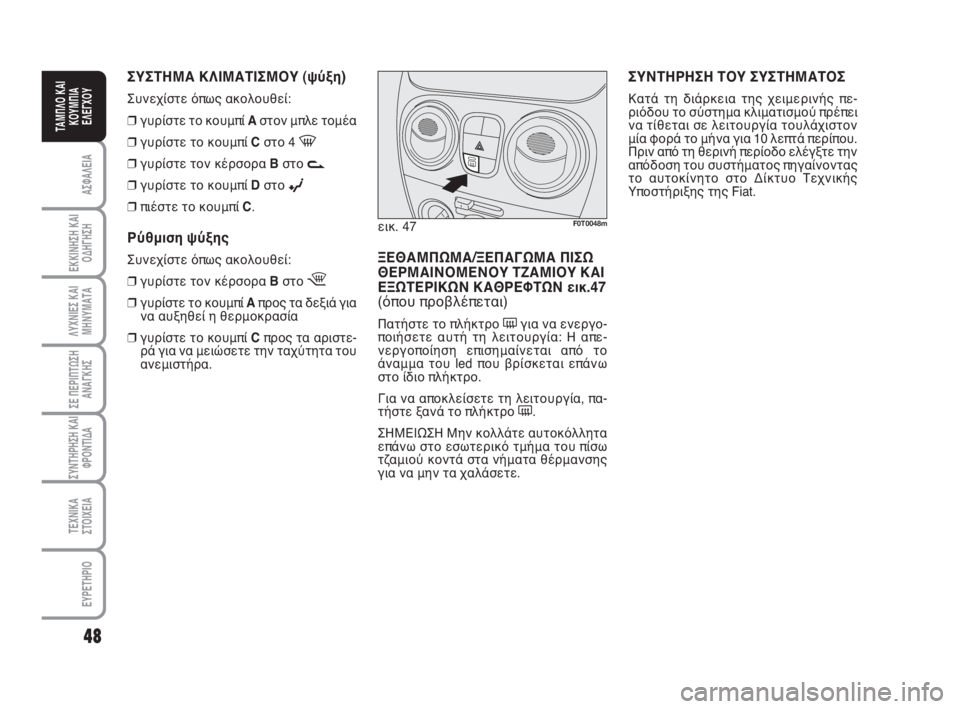

ΣΥΝΤΗΡΗΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ
Κατά τη διάρκεια της χειμερινής πε-
ριόδου το σύστημα κλιματισμού πρέπει
να τίθεται σε λειτουργία τουλάχιστον
μία φορά το μήνα για 10 λεπτά περίπου.
Πριν από τη θερινή περίοδο ελέγξτε την
απόδοση του συστήματος πηγαίνοντας
το αυτοκίνητο στο Δίκτυο Τεχνικής
Υποστήριξης της Fiat.
ΞΕΘΑΜΠΩΜΑ/ΞΕΠΑΓΩΜΑ ΠΙΣΩ
ΘΕΡΜΑΙΝΟΜΕΝΟΥ ΤΖΑΜΙΟΥ ΚΑΙ
ΕΞΩΤΕΡΙΚΩΝ ΚΑΘΡΕΦΤΩΝ εικ.47
(όπου προβλέπεται)
Πατήστε το πλήκτρο (για να ενεργο-
ποιήσετε αυτή τη λειτουργία: Η απε-
νεργοποίηση επισημαίνεται από το
άναμμα του led που βρίσκεται επάνω
στο ίδιο πλήκτρο.
Για να αποκλείσετε τη λειτουργία, πα-
τήστε ξανά το πλήκτρο (.
ΣΗΜΕΙΩΣΗ Μην κολλάτε αυτοκόλλητα
επάνω στο εσωτερικό τμήμα του πίσω
τζαμιού κοντά στα νήματα θέρμανσης
για να μην τα χαλάσετε.
ΣΥΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΥ (ψύξη)
Συνεχίστε όπως ακολουθεί:
❒γυρίστε το κουμπί Aστον μπλε τομέα
❒γυρίστε το κουμπί Cστο 4
-
❒γυρίστε τον κέρσορα Bστο v
❒γυρίστε το κουμπί Dστο ©
❒πιέστε το κουμπί C.
Ρύθμιση ψύξης
Συνεχίστε όπως ακολουθεί:
❒γυρίστε τον κέρσορα Bστο
¶
❒γυρίστε το κουμπί Aπρος τα δεξιά για
να αυξηθεί η θερμοκρασία
❒γυρίστε το κουμπί Cπρος τα αριστε-
ρά για να μειώσετε την ταχύτητα του
ανεμιστήρα.εικ. 47
F0T0048m
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 48
Page 50 of 210
49
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

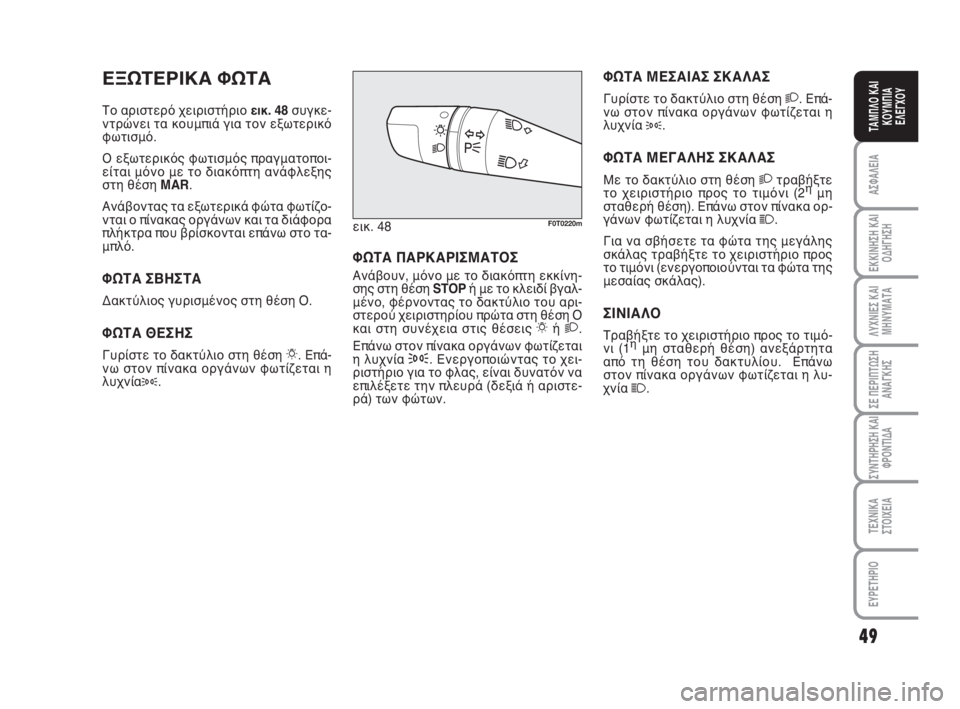

ΕΞΩΤΕΡΙΚΑ ΦΩΤΑ
Το αριστερό χειριστήριο εικ. 48συγκε-
ντρώνει τα κουμπιά για τον εξωτερικό
φωτισμό.
Ο εξωτερικός φωτισμός πραγματοποι-
είται μόνο με το διακόπτη ανάφλεξης
στη θέση MAR.
Ανάβοντας τα εξωτερικά φώτα φωτίζο-
νται ο πίνακας οργάνων και τα διάφορα
πλήκτρα που βρίσκονται επάνω στο τα-
μπλό.
ΦΩΤΑ ΣΒΗΣΤΑ
Δακτύλιος γυρισμένος στη θέση O.
ΦΩΤΑ ΘΕΣΗΣ
Γυρίστε το δακτύλιο στη θέση 6. Επά-
νω στον πίνακα οργάνων φωτίζεται η
λυχνία
3.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Γυρίστε το δακτύλιο στη θέση 2. Επά-
νω στον πίνακα οργάνων φωτίζεται η
λυχνία
3.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Με το δακτύλιο στη θέση 2τραβήξτε
το χειριστήριο προς το τιμόνι (2ημη
σταθερή θέση). Επάνω στον πίνακα ορ-
γάνων φωτίζεται η λυχνία
1.
Για να σβήσετε τα φώτα της μεγάλης
σκάλας τραβήξτε το χειριστήριο προς
το τιμόνι (ενεργοποιούνται τα φώτα της
μεσαίας σκάλας).
ΣΙΝΙΑΛΟ
Τραβήξτε το χειριστήριο προς το τιμό-
νι (1ημη σταθερή θέση) ανεξάρτητα
από τη θέση του δακτυλίου. Επάνω
στον πίνακα οργάνων φωτίζεται η λυ-
χνία
1.
ΦΩΤΑ ΠΑΡΚΑΡΙΣΜΑΤΟΣ
Ανάβουν, μόνο με το διακόπτη εκκίνη-
σης στη θέση STOPή με το κλειδί βγαλ-
μένο, φέρνοντας το δακτύλιο του αρι-
στερού χειριστηρίου πρώτα στη θέση O
και στη συνέχεια στις θέσεις 6ή 2.
Επάνω στον πίνακα οργάνων φωτίζεται
η λυχνία 3. Ενεργοποιώντας το χει-
ριστήριο για το φλας, είναι δυνατόν να
επιλέξετε την πλευρά (δεξιά ή αριστε-
ρά) των φώτων. εικ. 48
F0T0220m
036-082 Fiorino GR 1ed:036-082 CombiCargo GR 1ed 16-12-2009 8:47 Pagina 49
