FIAT FIORINO 2015 Betriebsanleitung (in German)

20
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

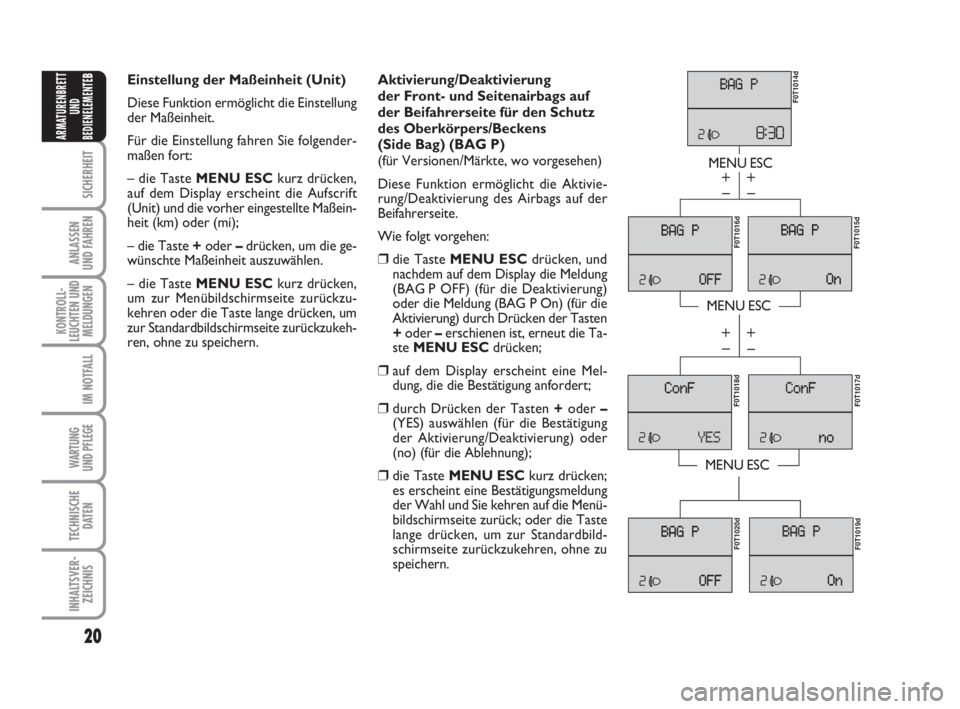

BEinstellung der Maßeinheit (Unit)
Diese Funktion ermöglicht die Einstellung
der Maßeinheit.
Für die Einstellung fahren Sie folgender-
maßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display erscheint die Aufscrift
(Unit) und die vorher eingestellte Maßein-
heit (km) oder (mi);
– die Taste +oder –drücken, um die ge-
wünschte Maßeinheit auszuwählen.
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-

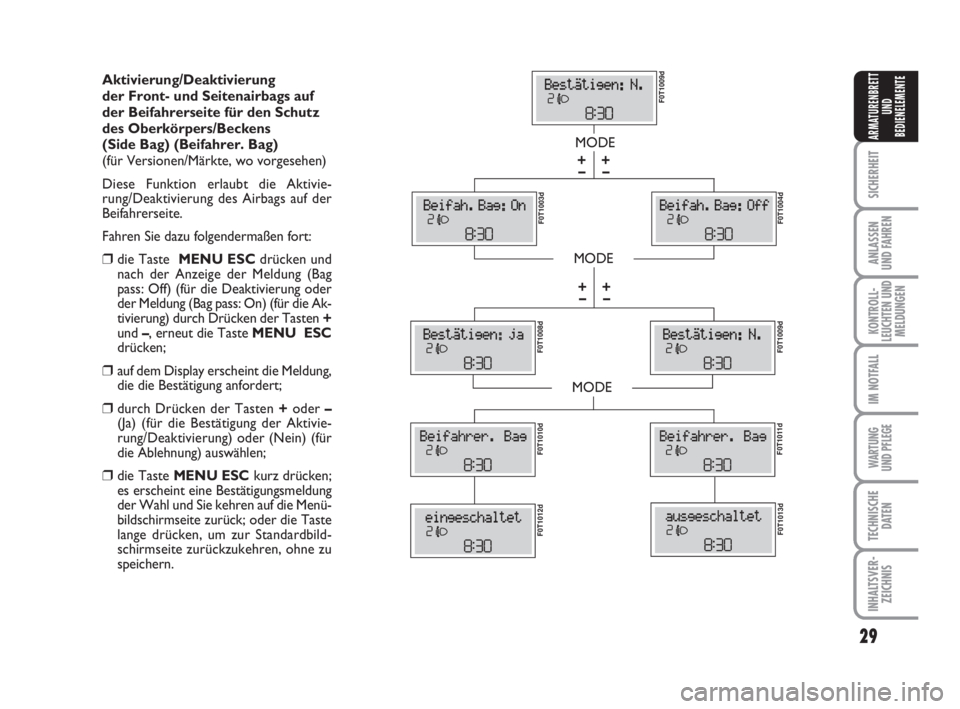

ren, ohne zu speichern.Aktivierung/Deaktivierung
der Front- und Seitenairbags auf
der Beifahrerseite für den Schutz
des Oberkörpers/Beckens
(Side Bag) (BAG P)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Aktivie-
rung/Deaktivierung des Airbags auf der
Beifahrerseite.
Wie folgt vorgehen:
❒die Taste MENU ESCdrücken, und
nachdem auf dem Display die Meldung
(BAG P OFF) (für die Deaktivierung)
oder die Meldung (BAG P On) (für die
Aktivierung) durch Drücken der Tasten
+oder –erschienen ist, erneut die Ta-
ste MENU ESCdrücken;
❒auf dem Display erscheint eine Mel-
dung, die die Bestätigung anfordert;
❒durch Drücken der Tasten +oder –
(YES) auswählen (für die Bestätigung
der Aktivierung/Deaktivierung) oder
(no) (für die Ablehnung);
❒die Taste MENU ESC kurz drücken;
es erscheint eine Bestätigungsmeldung
der Wahl und Sie kehren auf die Menü-
bildschirmseite zurück; oder die Taste
lange drücken, um zur Standardbild-
schirmseite zurückzukehren, ohne zu
speichern.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014d
F0T1015dF0T1016d F0T1018d
F0T1017d F0T1020d
F0T1019d
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 20

21
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

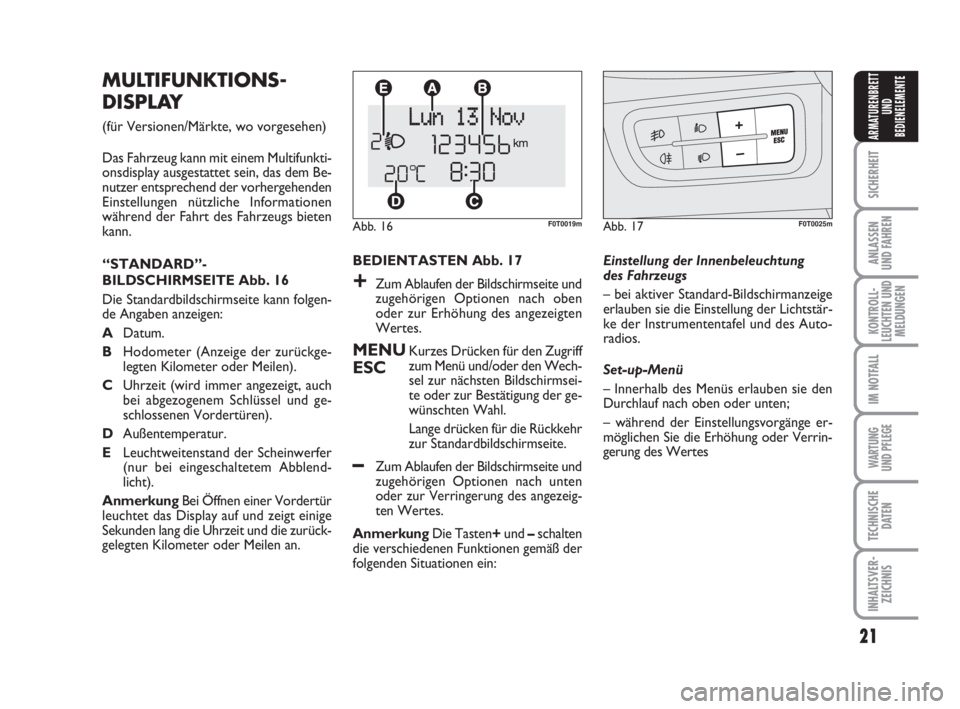

MULTIFUNKTIONS-
DISPLAY
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann mit einem Multifunkti-
onsdisplay ausgestattet sein, das dem Be-
nutzer entsprechend der vorhergehenden
Einstellungen nützliche Informationen
während der Fahrt des Fahrzeugs bieten
kann.
“STANDARD”-
BILDSCHIRMSEITE Abb. 16
Die Standardbildschirmseite kann folgen-
de Angaben anzeigen:
ADatum.
BHodometer (Anzeige der zurückge-
legten Kilometer oder Meilen).
CUhrzeit (wird immer angezeigt, auch
bei abgezogenem Schlüssel und ge-
schlossenen Vordertüren).
DAußentemperatur.
ELeuchtweitenstand der Scheinwerfer
(nur bei eingeschaltetem Abblend-
licht).
AnmerkungBei Öffnen einer Vordertür
leuchtet das Display auf und zeigt einige
Sekunden lang die Uhrzeit und die zurück-
gelegten Kilometer oder Meilen an.
Abb. 16F0T0019mAbb. 17F0T0025m
BEDIENTASTEN Abb. 17
+Zum Ablaufen der Bildschirmseite und
zugehörigen Optionen nach oben
oder zur Erhöhung des angezeigten
Wertes.
MENUKurzes Drücken für den Zugriff
ESCzum Menü und/oder den Wech-
sel zur nächsten Bildschirmsei-
te oder zur Bestätigung der ge-
wünschten Wahl.
Lange drücken für die Rückkehr
zur Standardbildschirmseite.
–Zum Ablaufen der Bildschirmseite und
zugehörigen Optionen nach unten
oder zur Verringerung des angezeig-
ten Wertes.
AnmerkungDie Tasten+und –schalten
die verschiedenen Funktionen gemäß der
folgenden Situationen ein: Einstellung der Innenbeleuchtung
des Fahrzeugs
– bei aktiver Standard-Bildschirmanzeige
erlauben sie die Einstellung der Lichtstär-
ke der Instrumententafel und des Auto-
radios.
Set-up-Menü
– Innerhalb des Menüs erlauben sie den
Durchlauf nach oben oder unten;
– während der Einstellungsvorgänge er-
möglichen Sie die Erhöhung oder Verrin-
gerung des Wertes
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 21

22
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
BAnwahl einer Option des Hauptmenüs mit
Untermenü:
– Durch kurzes Drücken der Taste
MENU ESCwird die erste Position des
Untermenüs angezeigt;
– Durch Betätigung der Tasten +oder –
(durch einzelnes Drücken) können Sie al-
le Positionen des Untermenüs durchlau-
fen;
– Durch kurzes Drücken der Taste
MENU ESCkönnen Sie die angezeigte
Position des Untermenüs auswählen; dann
gelangen Sie zum entsprechenden Einstel-
lungsmenü;
– Durch Betätigung der Tasten +oder –
(durch einzelnes Drücken) können Sie die
neue Einstellung dieser Position des Un-
termenüs auswählen;
– Durch kurzes Drücken der Taste ME-
NU ESCkönnen Sie die Einstellung spei-
chern und gleichzeitig zur vorher gewähl-
ten Position des Untermenüs zurückkeh-
ren.
Auswahl von “Datum einst.” und
“Einstellung der Uhrzeit”:
– Durch kurze Drücken der Taste
MENU ESCkann der erste zu ändernde
Wert gewählt werden (z. B. Stunden / Mi-
nuten oder Jahr / Monat / Tag);
– Durch Betätigung der Tasten +oder –
(durch einzelnes Drücken) kann die neue

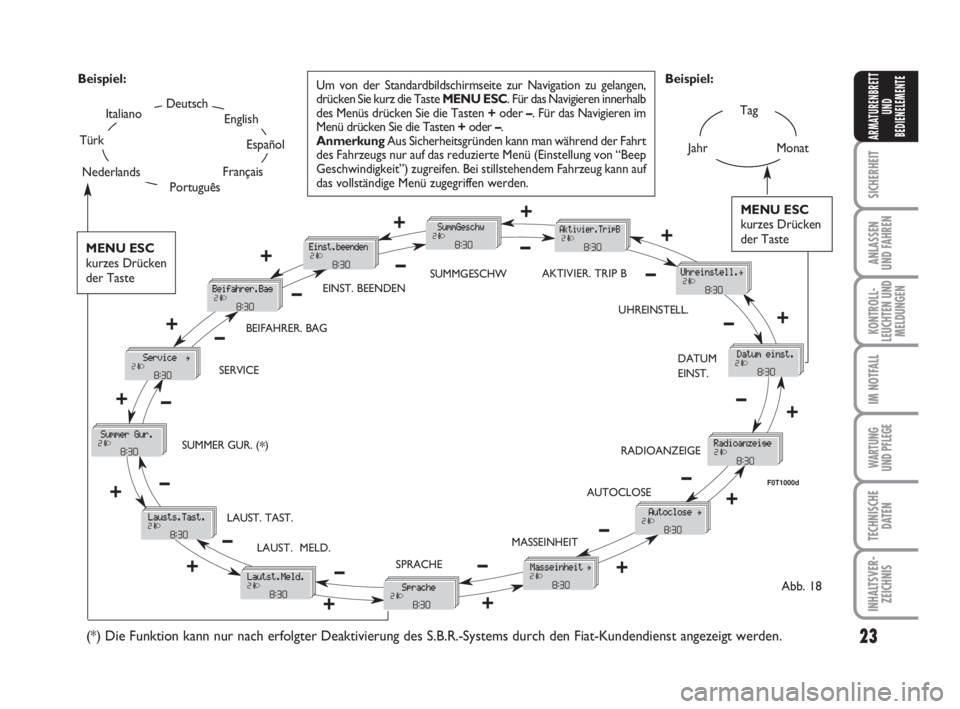

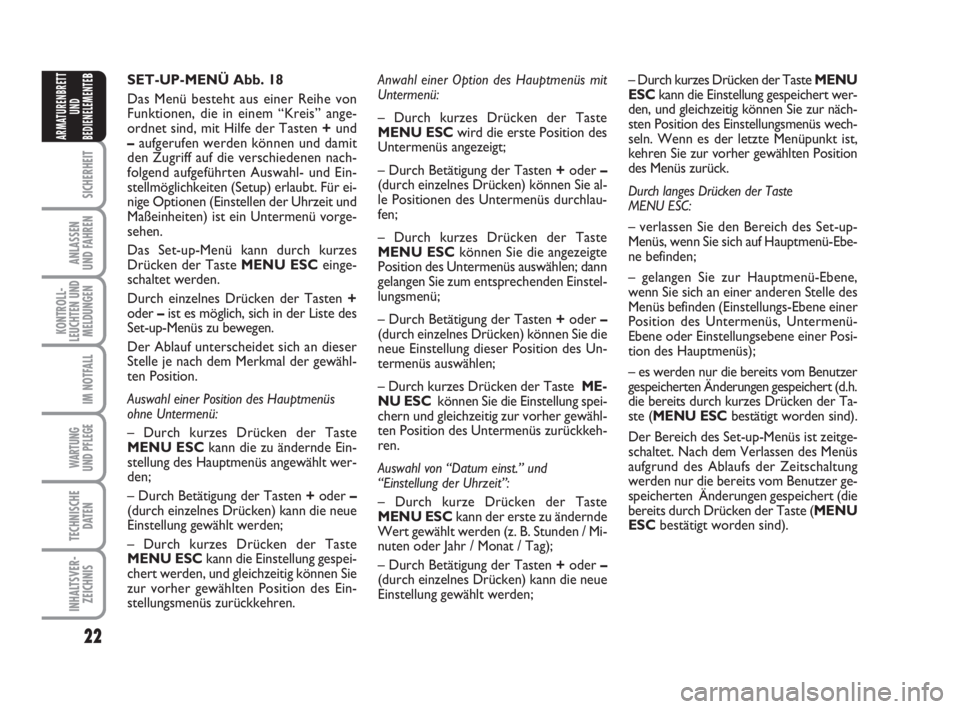

Einstellung gewählt werden; SET-UP-MENÜ Abb. 18
Das Menü besteht aus einer Reihe von
Funktionen, die in einem “Kreis” ange-
ordnet sind, mit Hilfe der Tasten +und
–aufgerufen werden können und damit
den Zugriff auf die verschiedenen nach-
folgend aufgeführten Auswahl- und Ein-
stellmöglichkeiten (Setup) erlaubt. Für ei-
nige Optionen (Einstellen der Uhrzeit und
Maßeinheiten) ist ein Untermenü vorge-
sehen.
Das Set-up-Menü kann durch kurzes
Drücken der Taste MENU ESCeinge-
schaltet werden.
Durch einzelnes Drücken der Tasten +
oder –ist es möglich, sich in der Liste des
Set-up-Menüs zu bewegen.
Der Ablauf unterscheidet sich an dieser
Stelle je nach dem Merkmal der gewähl-
ten Position.
Auswahl einer Position des Hauptmenüs
ohne Untermenü:
– Durch kurzes Drücken der Taste
MENU ESCkann die zu ändernde Ein-
stellung des Hauptmenüs angewählt wer-
den;
– Durch Betätigung der Tasten +oder –
(durch einzelnes Drücken) kann die neue
Einstellung gewählt werden;
– Durch kurzes Drücken der Taste
MENU ESCkann die Einstellung gespei-
chert werden, und gleichzeitig können Sie
zur vorher gewählten Position des Ein-
stellungsmenüs zurückkehren.– Durch kurzes Drücken der Taste MENU
ESCkann die Einstellung gespeichert wer-
den, und gleichzeitig können Sie zur näch-
sten Position des Einstellungsmenüs wech-
seln. Wenn es der letzte Menüpunkt ist,
kehren Sie zur vorher gewählten Position
des Menüs zurück.
Durch langes Drücken der Taste
MENU ESC:
– verlassen Sie den Bereich des Set-up-
Menüs, wenn Sie sich auf Hauptmenü-Ebe-
ne befinden;
– gelangen Sie zur Hauptmenü-Ebene,
wenn Sie sich an einer anderen Stelle des
Menüs befinden (Einstellungs-Ebene einer
Position des Untermenüs, Untermenü-
Ebene oder Einstellungsebene einer Posi-
tion des Hauptmenüs);
– es werden nur die bereits vom Benutzer
gespeicherten Änderungen gespeichert (d.h.
die bereits durch kurzes Drücken der Ta-
ste (MENU ESCbestätigt worden sind).
Der Bereich des Set-up-Menüs ist zeitge-
schaltet. Nach dem Verlassen des Menüs
aufgrund des Ablaufs der Zeitschaltung
werden nur die bereits vom Benutzer ge-
speicherten Änderungen gespeichert (die
bereits durch Drücken der Taste (MENU
ESCbestätigt worden sind).
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 22

23
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Tag
JahrMonat
Deutsch
Português
English
Español
Français
Italiano
Türk
Nederlands Beispiel:
Abb. 18 Beispiel:
Um von der Standardbildschirmseite zur Navigation zu gelangen,
drücken Sie kurz die Taste MENU ESC. Für das Navigieren innerhalb
des Menüs drücken Sie die Tasten +oder –. Für das Navigieren im
Menü drücken Sie die Tasten +oder –.
AnmerkungAus Sicherheitsgründen kann man während der Fahrt
des Fahrzeugs nur auf das reduzierte Menü (Einstellung von “Beep
Geschwindigkeit”) zugreifen. Bei stillstehendem Fahrzeug kann auf
das vollständige Menü zugegriffen werden.
F0T1000d
MENU ESC
kurzes Drücken
der Taste
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
EINST. BEENDENSUMMGESCHW
UHREINSTELL.
DATUM
EINST.
RADIOANZEIGE
AUTOCLOSE
MASSEINHEIT
SPRACHE LAUST. MELD. LAUST. TAST. SUMMER GUR. (
*) SERVICEBEIFAHRER. BAG
(*) Die Funktion kann nur nach erfolgter Deaktivierung des S.B.R.-Systems durch den Fiat-Kundendienst angezeigt werden.
–+
AKTIVIER. TRIP B
MENU ESC
kurzes Drücken
der Taste
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 23

24
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

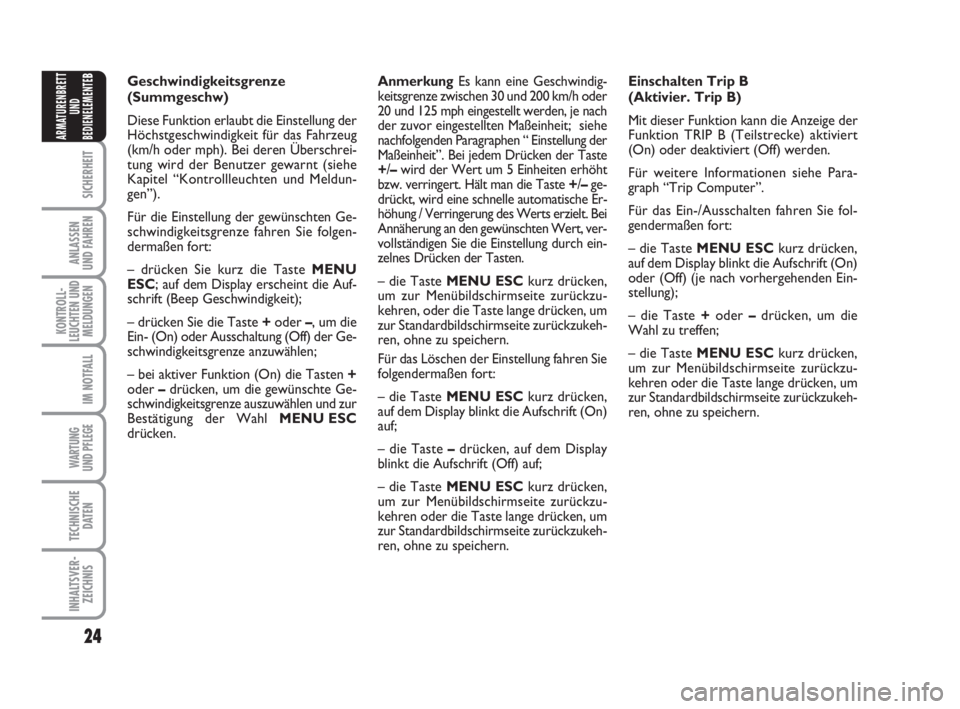

BAnmerkungEs kann eine Geschwindig-
keitsgrenze zwischen 30 und 200 km/h oder
20 und 125 mph eingestellt werden, je nach
der zuvor eingestellten Maßeinheit; siehe
nachfolgenden Paragraphen “ Einstellung der
Maßeinheit”. Bei jedem Drücken der Taste
+/–wird der Wert um 5 Einheiten erhöht
bzw. verringert. Hält man die Taste +/–ge-
drückt, wird eine schnelle automatische Er-
höhung / Verringerung des Werts erzielt. Bei
Annäherung an den gewünschten Wert, ver-
vollständigen Sie die Einstellung durch ein-
zelnes Drücken der Tasten.
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren, oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.
Für das Löschen der Einstellung fahren Sie
folgendermaßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift (On)
auf;
– die Taste – drücken, auf dem Display
blinkt die Aufschrift (Off) auf;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern. Geschwindigkeitsgrenze
(Summgeschw)
Diese Funktion erlaubt die Einstellung der
Höchstgeschwindigkeit für das Fahrzeug
(km/h oder mph). Bei deren Überschrei-
tung wird der Benutzer gewarnt (siehe
Kapitel “Kontrollleuchten und Meldun-
gen”).
Für die Einstellung der gewünschten Ge-
schwindigkeitsgrenze fahren Sie folgen-
dermaßen fort:
– drücken Sie kurz die Taste MENU
ESC; auf dem Display erscheint die Auf-
schrift (Beep Geschwindigkeit);
– drücken Sie die Taste +oder –, um die
Ein- (On) oder Ausschaltung (Off) der Ge-
schwindigkeitsgrenze anzuwählen;
– bei aktiver Funktion (On) die Tasten +
oder –drücken, um die gewünschte Ge-
schwindigkeitsgrenze auszuwählen und zur
Bestätigung der Wahl MENU ESC
drücken.Einschalten Trip B
(Aktivier. Trip B)
Mit dieser Funktion kann die Anzeige der
Funktion TRIP B (Teilstrecke) aktiviert
(On) oder deaktiviert (Off) werden.
Für weitere Informationen siehe Para-
graph “Trip Computer”.
Für das Ein-/Ausschalten fahren Sie fol-
gendermaßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift (On)
oder (Off) (je nach vorhergehenden Ein-
stellung);
– die Taste +oder –drücken, um die
Wahl zu treffen;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 24

25
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
– beim Abrufen des Untermenüs “Modus”:
beim kurzen Drücken der Taste MENU
ESCblinkt auf dem Display der Anzeige-
modus auf;
– die Taste +oder –drücken, um die Aus-
wahl im “24h”- oder “12h”-Modus anzu-
wählen.
Nach erfolgter Einstellung die Taste
MENU ESCkurz drücken, um zum Un-
tertermenü-Bildschirm zurück zu kehren,
oder die Taste länger drücken, um zur
Hauptbildschirmseite zurückzukehren oh-
ne zu speichern.
– nochmals die Taste MENU ESClan-
ge drücken, um zur Standardbildschirm-
seite oder zum Hauptmenü zurückzukeh-
ren, je nachdem, an welcher Stelle des

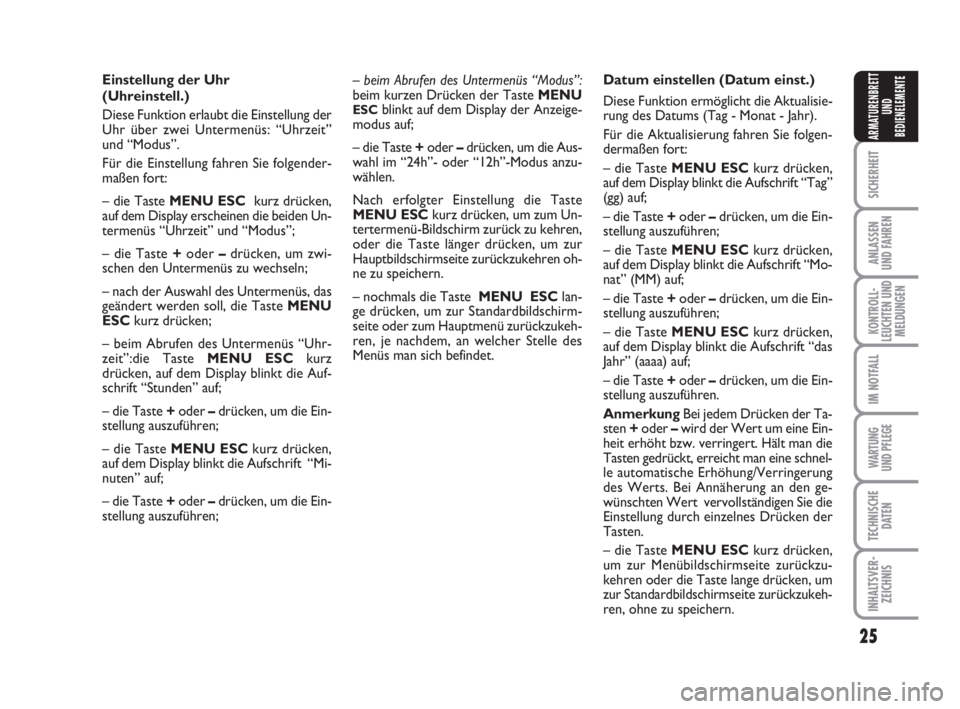

Menüs man sich befindet. Einstellung der Uhr
(Uhreinstell.)
Diese Funktion erlaubt die Einstellung der
Uhr über zwei Untermenüs: “Uhrzeit”
und “Modus”.
Für die Einstellung fahren Sie folgender-
maßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display erscheinen die beiden Un-
termenüs “Uhrzeit” und “Modus”;
– die Taste +oder –drücken, um zwi-
schen den Untermenüs zu wechseln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, die Taste MENU
ESCkurz drücken;
– beim Abrufen des Untermenüs “Uhr-
zeit”:die Taste MENU ESCkurz
drücken, auf dem Display blinkt die Auf-
schrift “Stunden” auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift “Mi-
nuten” auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;Datum einstellen (Datum einst.)
Diese Funktion ermöglicht die Aktualisie-
rung des Datums (Tag - Monat - Jahr).
Für die Aktualisierung fahren Sie folgen-
dermaßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift “Tag”
(gg) auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift “Mo-
nat” (MM) auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt die Aufschrift “das
Jahr” (aaaa) auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen.
AnmerkungBei jedem Drücken der Ta-
sten +oder –wird der Wert um eine Ein-
heit erhöht bzw. verringert. Hält man die
Tasten gedrückt, erreicht man eine schnel-
le automatische Erhöhung/Verringerung
des Werts. Bei Annäherung an den ge-
wünschten Wert vervollständigen Sie die
Einstellung durch einzelnes Drücken der
Tasten.
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 25

26
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

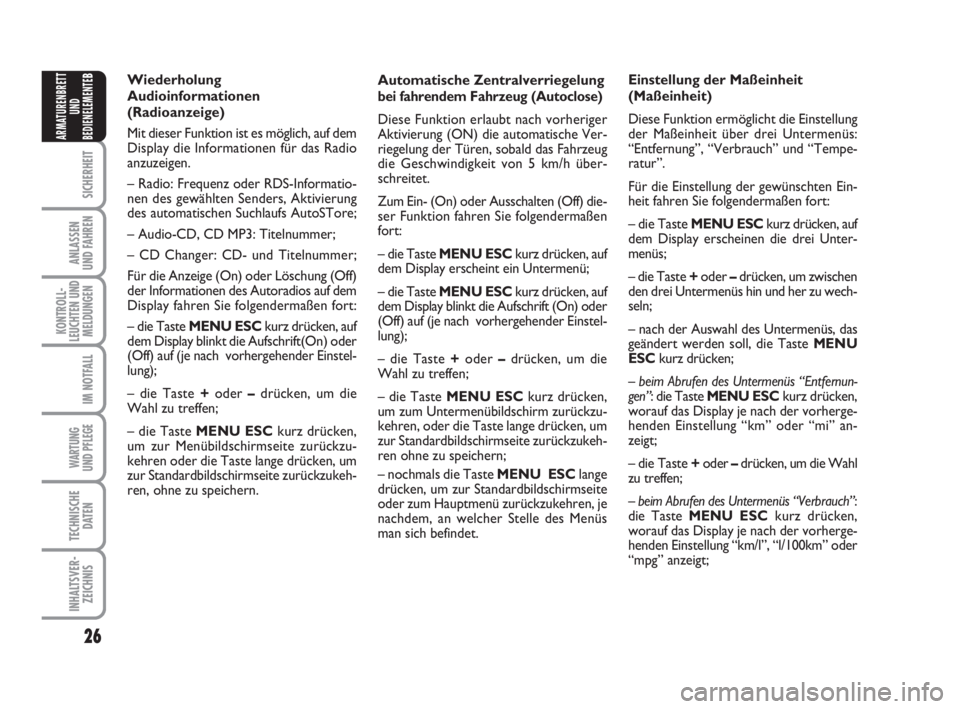

BAutomatische Zentralverriegelung
bei fahrendem Fahrzeug (Autoclose)
Diese Funktion erlaubt nach vorheriger
Aktivierung (ON) die automatische Ver-
riegelung der Türen, sobald das Fahrzeug
die Geschwindigkeit von 5 km/h über-
schreitet.
Zum Ein- (On) oder Ausschalten (Off) die-
ser Funktion fahren Sie folgendermaßen
fort:
– die Taste MENU ESCkurz drücken, auf
dem Display erscheint ein Untermenü;
– die Taste MENU ESCkurz drücken, auf
dem Display blinkt die Aufschrift (On) oder
(Off) auf (je nach vorhergehender Einstel-
lung);
– die Taste +oder –drücken, um die
Wahl zu treffen;
– die Taste MENU ESCkurz drücken,
um zum Untermenübildschirm zurückzu-
kehren, oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren ohne zu speichern;
– nochmals die Taste MENU ESClange
drücken, um zur Standardbildschirmseite
oder zum Hauptmenü zurückzukehren, je
nachdem, an welcher Stelle des Menüs
man sich befindet. Wiederholung
Audioinformationen
(Radioanzeige)
Mit dieser Funktion ist es möglich, auf dem
Display die Informationen für das Radio
anzuzeigen.
– Radio: Frequenz oder RDS-Informatio-
nen des gewählten Senders, Aktivierung
des automatischen Suchlaufs AutoSTore;
– Audio-CD, CD MP3: Titelnummer;
– CD Changer: CD- und Titelnummer;
Für die Anzeige (On) oder Löschung (Off)
der Informationen des Autoradios auf dem
Display fahren Sie folgendermaßen fort:
– die Taste MENU ESCkurz drücken, auf
dem Display blinkt die Aufschrift(On)oder
(Off) auf (je nach vorhergehender Einstel-
lung);
– die Taste +oder –drücken, um die
Wahl zu treffen;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.Einstellung der Maßeinheit
(Maßeinheit)
Diese Funktion ermöglicht die Einstellung
der Maßeinheit über drei Untermenüs:
“Entfernung”, “Verbrauch” und “Tempe-
ratur”.
Für die Einstellung der gewünschten Ein-
heit fahren Sie folgendermaßen fort:
– die Taste MENU ESCkurz drücken, auf
dem Display erscheinen die drei Unter-
menüs;
– die Taste +oder –drücken, um zwischen
den drei Untermenüs hin und her zu wech-
seln;
– nach der Auswahl des Untermenüs, das
geändert werden soll, die Taste MENU
ESCkurz drücken;
– beim Abrufen des Untermenüs “Entfernun-
gen”: die Taste MENU ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung “km” oder “mi” an-
zeigt;
– die Taste +oder –drücken, um die Wahl
zu treffen;
– beim Abrufen des Untermenüs “Verbrauch”:
die Taste MENU ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung “km/l”, “l/100km” oder
“mpg” anzeigt;
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 26

27
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

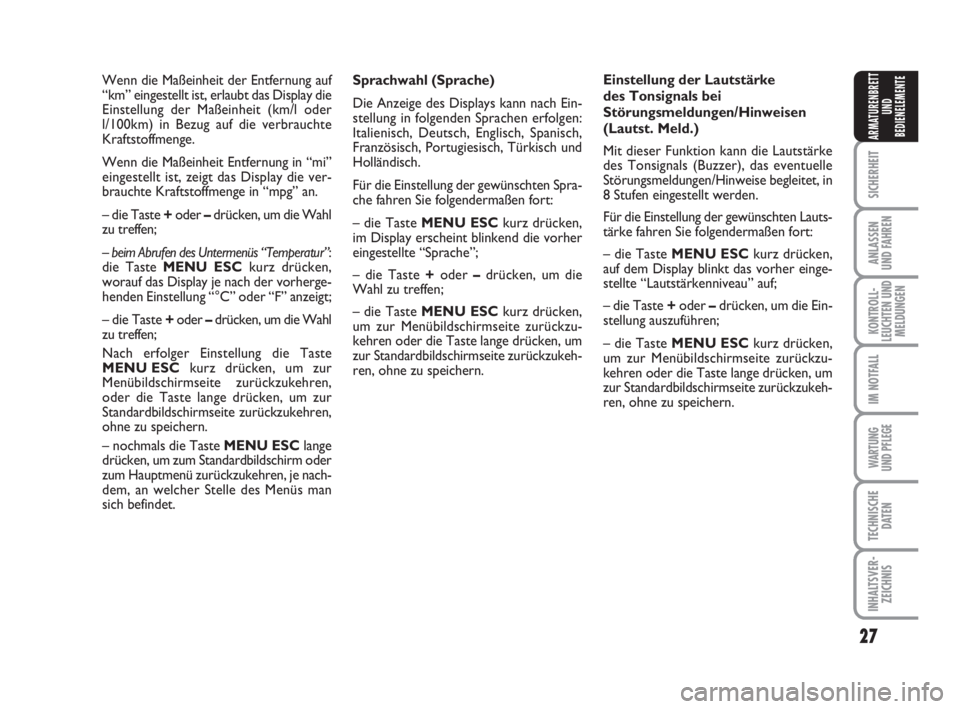

Sprachwahl (Sprache)
Die Anzeige des Displays kann nach Ein-
stellung in folgenden Sprachen erfolgen:
Italienisch, Deutsch, Englisch, Spanisch,
Französisch, Portugiesisch, Türkisch und
Holländisch.
Für die Einstellung der gewünschten Spra-
che fahren Sie folgendermaßen fort:
– die Taste MENU ESCkurz drücken,
im Display erscheint blinkend die vorher
eingestellte “Sprache”;
– die Taste +oder –drücken, um die
Wahl zu treffen;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.Einstellung der Lautstärke
des Tonsignals bei
Störungsmeldungen/Hinweisen
(Lautst. Meld.)
Mit dieser Funktion kann die Lautstärke
des Tonsignals (Buzzer), das eventuelle
Störungsmeldungen/Hinweise begleitet, in
8 Stufen eingestellt werden.
Für die Einstellung der gewünschten Lauts-
tärke fahren Sie folgendermaßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt das vorher einge-
stellte “Lautstärkenniveau” auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern. Wenn die Maßeinheit der Entfernung auf
“km” eingestellt ist, erlaubt das Display die
Einstellung der Maßeinheit (km/l oder
l/100km) in Bezug auf die verbrauchte
Kraftstoffmenge.
Wenn die Maßeinheit Entfernung in “mi”
eingestellt ist, zeigt das Display die ver-
brauchte Kraftstoffmenge in “mpg” an.
– die Taste +oder –drücken, um die Wahl
zu treffen;
– beim Abrufen des Untermenüs “Temperatur”:
die Taste MENU ESCkurz drücken,
worauf das Display je nach der vorherge-
henden Einstellung “°C” oder “F” anzeigt;
– die Taste +oder –drücken, um die Wahl
zu treffen;
Nach erfolger Einstellung die Taste
MENU ESCkurz drücken, um zur
Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren,
ohne zu speichern.
– nochmals die Taste MENU ESClange
drücken, um zum Standardbildschirm oder
zum Hauptmenü zurückzukehren, je nach-
dem, an welcher Stelle des Menüs man
sich befindet.
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 27

28
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

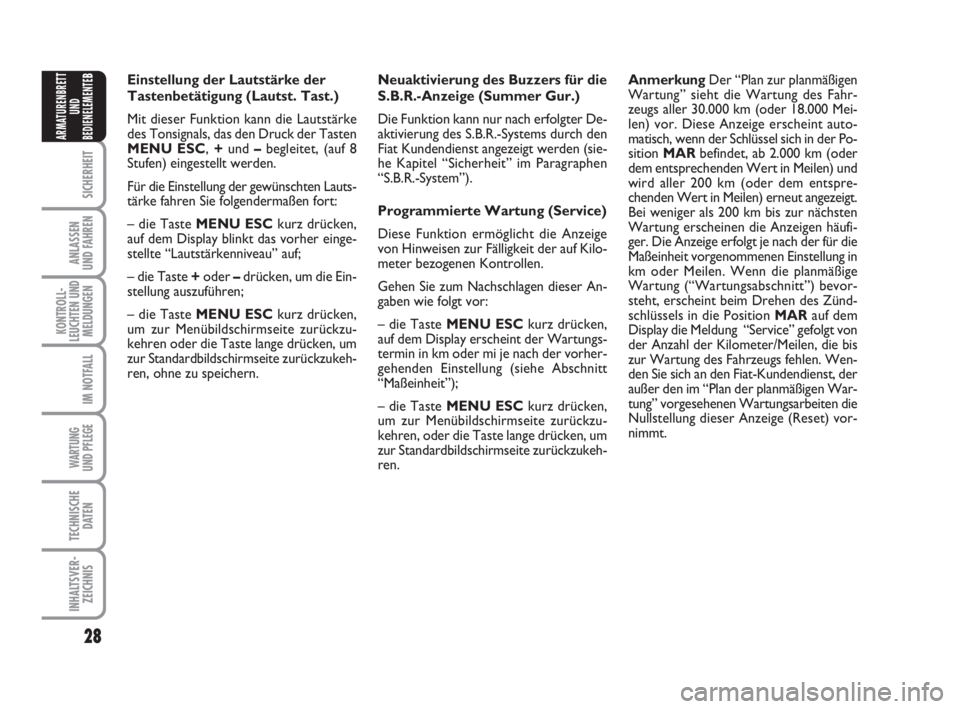

BEinstellung der Lautstärke der
Tastenbetätigung (Lautst. Tast.)
Mit dieser Funktion kann die Lautstärke
des Tonsignals, das den Druck der Tasten
MENU ESC, +und –begleitet, (auf 8
Stufen) eingestellt werden.
Für die Einstellung der gewünschten Lauts-
tärke fahren Sie folgendermaßen fort:
– die Taste MENU ESCkurz drücken,
auf dem Display blinkt das vorher einge-
stellte “Lautstärkenniveau” auf;
– die Taste +oder –drücken, um die Ein-
stellung auszuführen;
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren, ohne zu speichern.Neuaktivierung des Buzzers für die
S.B.R.-Anzeige (Summer Gur.)
Die Funktion kann nur nach erfolgter De-
aktivierung des S.B.R.-Systems durch den
Fiat Kundendienst angezeigt werden (sie-
he Kapitel “Sicherheit” im Paragraphen
“S.B.R.-System”).
Programmierte Wartung (Service)
Diese Funktion ermöglicht die Anzeige
von Hinweisen zur Fälligkeit der auf Kilo-
meter bezogenen Kontrollen.
Gehen Sie zum Nachschlagen dieser An-
gaben wie folgt vor:
– die Taste MENU ESCkurz drücken,
auf dem Display erscheint der Wartungs-
termin in km oder mi je nach der vorher-
gehenden Einstellung (siehe Abschnitt
“Maßeinheit”);
– die Taste MENU ESCkurz drücken,
um zur Menübildschirmseite zurückzu-
kehren, oder die Taste lange drücken, um
zur Standardbildschirmseite zurückzukeh-
ren.AnmerkungDer “Plan zur planmäßigen
Wartung” sieht die Wartung des Fahr-
zeugs aller 30.000 km (oder 18.000 Mei-
len) vor. Diese Anzeige erscheint auto-
matisch, wenn der Schlüssel sich in der Po-
sition MARbefindet, ab 2.000 km (oder
dem entsprechenden Wert in Meilen) und
wird aller 200 km (oder dem entspre-
chenden Wert in Meilen) erneut angezeigt.
Bei weniger als 200 km bis zur nächsten
Wartung erscheinen die Anzeigen häufi-
ger. Die Anzeige erfolgt je nach der für die
Maßeinheit vorgenommenen Einstellung in
km oder Meilen. Wenn die planmäßige
Wartung (“Wartungsabschnitt”) bevor-
steht, erscheint beim Drehen des Zünd-
schlüssels in die Position MARauf dem
Display die Meldung “Service” gefolgt von
der Anzahl der Kilometer/Meilen, die bis
zur Wartung des Fahrzeugs fehlen. Wen-
den Sie sich an den Fiat-Kundendienst, der
außer den im “Plan der planmäßigen War-
tung” vorgesehenen Wartungsarbeiten die
Nullstellung dieser Anzeige (Reset) vor-
nimmt.
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 28

29
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
Aktivierung/Deaktivierung
der Front- und Seitenairbags auf
der Beifahrerseite für den Schutz
des Oberkörpers/Beckens
(Side Bag) (Beifahrer. Bag)
(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt die Aktivie-
rung/Deaktivierung des Airbags auf der
Beifahrerseite.
Fahren Sie dazu folgendermaßen fort:
❒die Taste MENU ESCdrücken und
nach der Anzeige der Meldung (Bag
pass: Off) (für die Deaktivierung oder
der Meldung (Bag pass: On) (für die Ak-
tivierung) durch Drücken der Tasten +
und –, erneut die Taste MENU ESC
drücken;
❒auf dem Display erscheint die Meldung,
die die Bestätigung anfordert;
❒durch Drücken der Tasten +oder –
(Ja) (für die Bestätigung der Aktivie-
rung/Deaktivierung) oder (Nein) (für
die Ablehnung) auswählen;
❒die Taste MENU ESC kurz drücken;
es erscheint eine Bestätigungsmeldung
der Wahl und Sie kehren auf die Menü-
bildschirmseite zurück; oder die Taste
lange drücken, um zur Standardbild-
schirmseite zurückzukehren, ohne zu
speichern.
MODE
MODE
MODE
– +
– +
F0T1009d F0T1003d
F0T1004d F0T1008d
F0T1009d F0T1011d F0T1010d
F0T1012dF0T1013d
– +
– +
001-035 Fiorino D 1ed:001-035 Fiorino D 3-12-2009 15:36 Pagina 29
