display FIAT FIORINO 2018 Instructieboek (in Dutch)

Dashboard
De aanwezigheid en de opstelling van de bedieningselementen, de instrumenten en de meters kunnen variëren afhankelijk van
de versies.
1. Uitstroomopening op de lucht op de zijruiten te richten – 2. Verstelbare uitstroomopeningen – 3. Linkerhendel: bediening buitenverlichting – 4.
Instrumentenpaneel en waarschuwingslampjes – 5. Rechterhendel: bediening ruitenwissers voor/achter en trip computer – 6. Radio (voor bepaalde
versies/markten) – 7. Schakelaar noodverlichting, schakelaar verwarmde achterruit, on/off-schakelaar ASR/Traction Plus (voor bepaalde versies/
markten, waar voorzien), vergrendelknop achterste schuifdeur (voor bepaalde versies/markten, waar voorzien), schakelaar uitschakeling Start&Stop
(voor bepaalde versies/markten, waar voorzien) – 8. Passagiersairbag (voor bepaalde versies/markten, waar voorzien). – 9. Dashboardkastje/
opbergvak (voor bepaalde uitvoeringen/markten) – 10. Verstelbare en richtbare luchtroosters – 11. Bedieningsorganen voor
verwarming/ventilatie/klimaatregeling – 12. Opbergvak – 13. Contactslot – 14. Bestuurdersairbag – 15. Ontgrendelingshendel motorkap – 16.
Bedieningselementen display: verstelling/weergave mistlampen/achtermistlampen/koplampen
1F0T0070
8
KENNISMAKING MET DE AUTO

FIAT CODE SYSTEEM
Dit is een elektronische startblokkering
die de beveiliging tegen
diefstalpogingen verbetert. Hij wordt
automatisch geactiveerd als de sleutel
uit de startinrichting wordt genomen.
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.
Als de code tijdens het starten niet
correct wordt herkend, gaat het lampje
op het instrumentenpaneel
branden.
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Fiat Servicenetwerk om nieuwe sleutels
(maximaal 8) te laten opslaan.Inschakeling van het
waarschuwingslampje
tijdens het rijden
Als hetwaarschuwingslampje
gaat branden (of als het symbool op het
display verschijnt), betekent dit dat het
systeem een zelfdiagnose uitvoert
(bijv. bij een spanningsval). Wanneer u
voor de eerste keer stopt, draai dan de
sleutel naar STOP en dan naar MAR:
het waarschuwingslampje
zal
niet oplichten wanneer er geen
storingen gedetecteerd worden.
Wanneer het waarschuwingslampje
(of het symbool op het display)
blijft branden, herhaal dan de
bovenstaande procedure alvorens de
sleutel voor meer dan 30 seconden op
STOP te laten. Neem, als het probleem
aanhoudt, contact op met het Fiat
Servicenetwerk.
De code is niet herkend wanneer het
waarschuwingslampje
(of het
symbool op het display) blijft branden.
Draai in dit geval de sleutel naar STOP
en vervolgens naar MAR; als de motor
geblokkeerd blijft, probeer dan
nogmaals met een van de andere
geleverde sleutels.Als de motor nog steeds niet gestart
kan worden, voer dan de
noodstartprocedure uit (zie hoofdstuk
"Noodgevallen") en neem contact
op met het Fiat Servicenetwerk.
1)
BELANGRIJK
1)De elektronische onderdelen in de
sleutels kunnen beschadigen als de sleutel
aan sterke schokken wordt blootgesteld.
12
KENNISMAKING MET DE AUTO

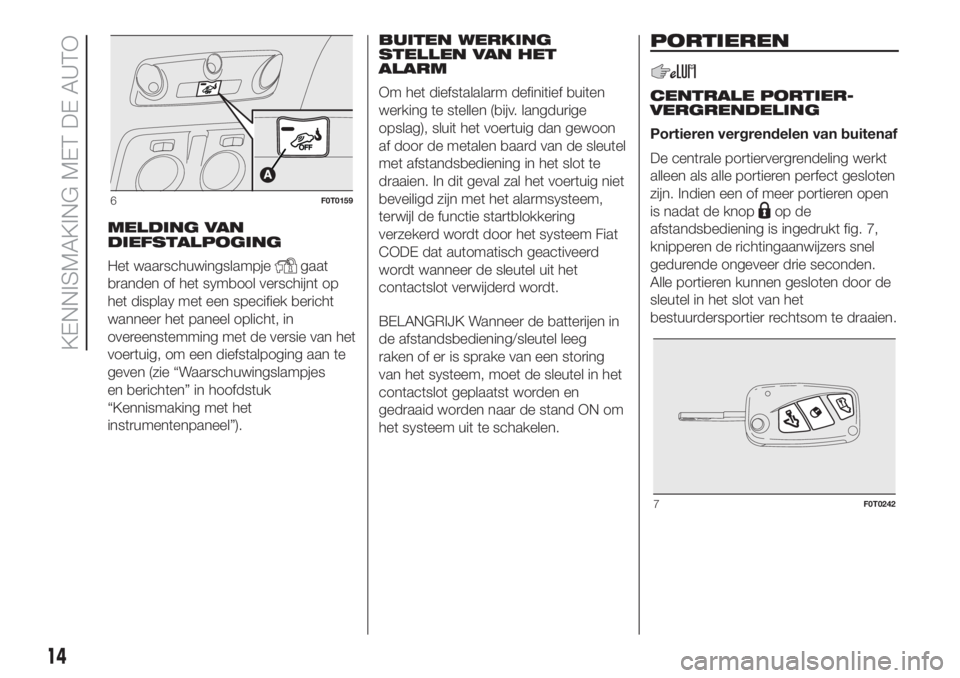

MELDING VAN
DIEFSTALPOGING
Het waarschuwingslampje
gaat
branden of het symbool verschijnt op
het display met een specifiek bericht
wanneer het paneel oplicht, in
overeenstemming met de versie van het
voertuig, om een diefstalpoging aan te
geven (zie “Waarschuwingslampjes
en berichten” in hoofdstuk
“Kennismaking met het
instrumentenpaneel”).BUITEN WERKING
STELLEN VAN HET
ALARM
Om het diefstalalarm definitief buiten
werking te stellen (bijv. langdurige
opslag), sluit het voertuig dan gewoon
af door de metalen baard van de sleutel
met afstandsbediening in het slot te
draaien. In dit geval zal het voertuig niet
beveiligd zijn met het alarmsysteem,
terwijl de functie startblokkering
verzekerd wordt door het systeem Fiat
CODE dat automatisch geactiveerd
wordt wanneer de sleutel uit het
contactslot verwijderd wordt.
BELANGRIJK Wanneer de batterijen in
de afstandsbediening/sleutel leeg
raken of er is sprake van een storing
van het systeem, moet de sleutel in het
contactslot geplaatst worden en
gedraaid worden naar de stand ON om
het systeem uit te schakelen.
PORTIEREN
CENTRALE PORTIER-
VERGRENDELING
Portieren vergrendelen van buitenaf
De centrale portiervergrendeling werkt
alleen als alle portieren perfect gesloten
zijn. Indien een of meer portieren open
is nadat de knop
op de
afstandsbediening is ingedrukt fig. 7,
knipperen de richtingaanwijzers snel
gedurende ongeveer drie seconden.
Alle portieren kunnen gesloten door de
sleutel in het slot van het
bestuurdersportier rechtsom te draaien.6F0T0159
7F0T0242
14
KENNISMAKING MET DE AUTO

Wenst u dat de richtingaanwijzer kort
knippert om aan te geven dat u van
rijstrook verandert, beweeg de hendel
dan omhoog of omlaag zonder dat hij in
die stand vastklikt. Na het loslaten
keert hendel terug naar de
uitgangsstand.
Lane change-functie
Zet, als u het verwisselen van rijstrook
wilt aangeven, drukt u de linkerhendel
korter dan een halve seconde lichtjes in
de gewenste stand.
De richtingaanwijzer aan de gekozen
zijde gaat 3 keer knipperen en dooft
vervolgens automatisch.

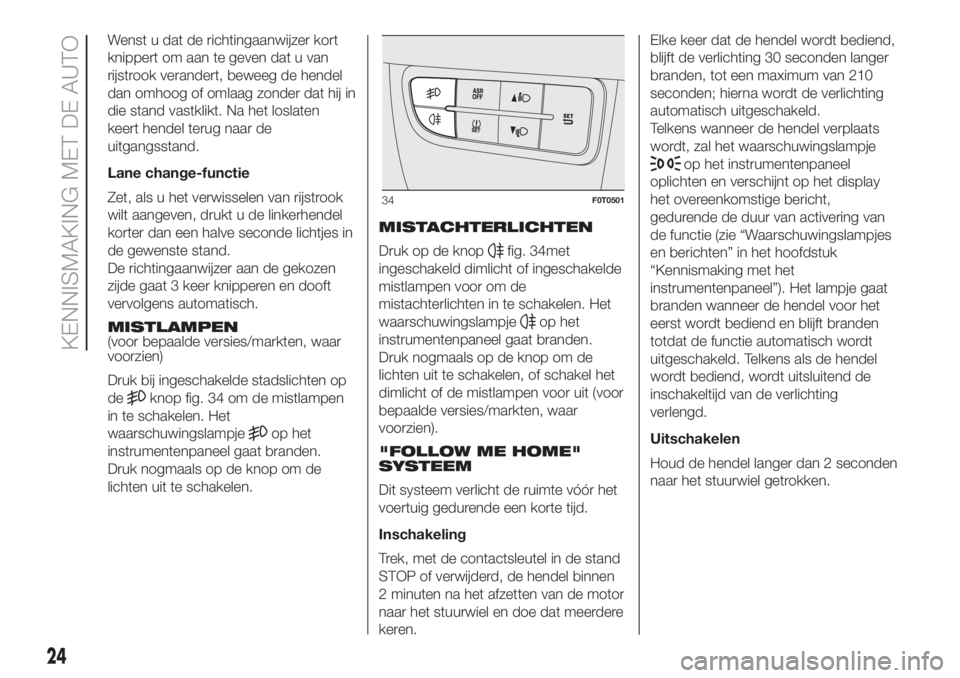

MISTLAMPEN
(voor bepaalde versies/markten, waar
voorzien)
Druk bij ingeschakelde stadslichten op
de
knop fig. 34 om de mistlampen
in te schakelen. Het
waarschuwingslampje
op het
instrumentenpaneel gaat branden.
Druk nogmaals op de knop om de
lichten uit te schakelen.MISTACHTERLICHTEN
Druk op de knop
fig. 34met
ingeschakeld dimlicht of ingeschakelde
mistlampen voor om de
mistachterlichten in te schakelen. Het
waarschuwingslampje
op het
instrumentenpaneel gaat branden.
Druk nogmaals op de knop om de
lichten uit te schakelen, of schakel het
dimlicht of de mistlampen voor uit (voor
bepaalde versies/markten, waar
voorzien).
"FOLLOW ME HOME"
SYSTEEM
Dit systeem verlicht de ruimte vóór het
voertuig gedurende een korte tijd.
Inschakeling
Trek, met de contactsleutel in de stand
STOP of verwijderd, de hendel binnen
2 minuten na het afzetten van de motor
naar het stuurwiel en doe dat meerdere
keren.Elke keer dat de hendel wordt bediend,
blijft de verlichting 30 seconden langer
branden, tot een maximum van 210
seconden; hierna wordt de verlichting
automatisch uitgeschakeld.
Telkens wanneer de hendel verplaats
wordt, zal het waarschuwingslampje
op het instrumentenpaneel
oplichten en verschijnt op het display
het overeenkomstige bericht,
gedurende de duur van activering van
de functie (zie “Waarschuwingslampjes
en berichten” in het hoofdstuk
“Kennismaking met het
instrumentenpaneel”). Het lampje gaat
branden wanneer de hendel voor het
eerst wordt bediend en blijft branden
totdat de functie automatisch wordt
uitgeschakeld. Telkens als de hendel
wordt bediend, wordt uitsluitend de
inschakeltijd van de verlichting
verlengd.
Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuurwiel getrokken.
34F0T0501
24
KENNISMAKING MET DE AUTO

Cilindercertificering
De aardgastanks zijn gecertificeerd in
overeenstemming met EEG-richtlijn
110.
De cilinders moeten, in
overeenstemming met EEG-richtlijn
Procedure nr. 110, om de 4 jaar
vanaf de voertuigregistratiedatum
geïnspecteerd worden of in
overeenstemming met specifieke
voorschriften in afzonderlijke
landen.
SCHAKELAAR
BENZINE/AARDGAS
Deze motor loopt normaal gesproken
op aardgas behalve tijdens het starten,
dan werkt hij op benzine. De
overschakeling naar aardgas is
automatisch en wordt op het display
van het instrumentenpaneel
weergegeven door de uitschakeling van
het signaal

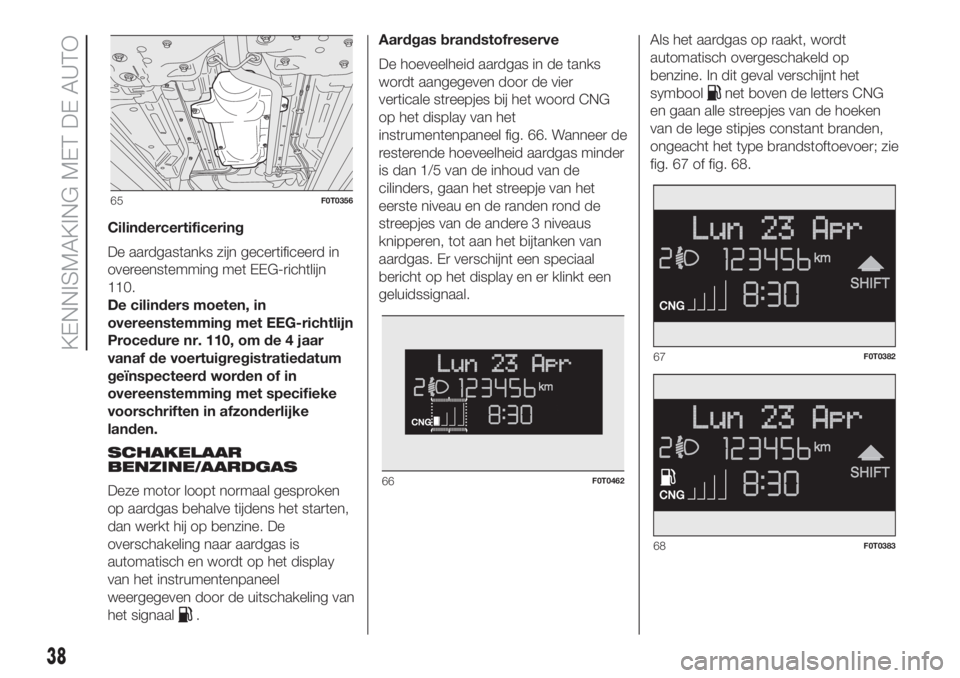

.Aardgas brandstofreserve
De hoeveelheid aardgas in de tanks
wordt aangegeven door de vier
verticale streepjes bij het woord CNG
op het display van het
instrumentenpaneel fig. 66. Wanneer de
resterende hoeveelheid aardgas minder
is dan 1/5 van de inhoud van de
cilinders, gaan het streepje van het
eerste niveau en de randen rond de
streepjes van de andere 3 niveaus
knipperen, tot aan het bijtanken van
aardgas. Er verschijnt een speciaal
bericht op het display en er klinkt een
geluidssignaal.Als het aardgas op raakt, wordt
automatisch overgeschakeld op
benzine. In dit geval verschijnt het
symbool
net boven de letters CNG
en gaan alle streepjes van de hoeken
van de lege stipjes constant branden,
ongeacht het type brandstoftoevoer; zie
fig. 67 of fig. 68.
65F0T0356
66F0T0462
67F0T0382
68F0T0383
38
KENNISMAKING MET DE AUTO

Wanneer u wenst dat het voertuig op
benzine functioneert, druk dan op
de knop fig. 69 die zich onder de
bedieningselementen op het dashboard
bevindt. Het oplichten van het
ledlampje op de knop geeft aan dat het
verzoek voor de overschakeling correct
heeft plaatsgevonden.
De daadwerkelijke omschakeling naar
het gewenste brandstofsysteem hangt
af van de omstandigheden waarin de
auto gebruikt wordt om de
omschakeling op volledig veilige wijze
te laten plaatsvinden en wordt
bevestigd door het aan- of uitgaan van
het waarschuwingslampje
op het
display van het instrumentenpaneel.
De handmatige overschakeling van
benzine naar aardgas, en
omgekeerd, vindt alleen plaats
wanneer het toerental van de motor
onder de 2000 rpm ligt.Bovendien kan, bij het starten bij een
externe temperatuur lager dan
ongeveer -10°C, de omschakelingstijd
van benzine naar aardgas langer zijn
om het opwarmen van de
drukregelaar/reductie-eenheid toe te
staan.
BELANGRIJK Als de omschakeling
tijdens een acceleratie of
tussenacceleratie gebeurt, dan kan een
korte onderbreking (verlies van
vermogen) worden gevoeld.
BELANGRIJK
31)De Fiat Fiorino Natural Power is
uitgerust met een hogedruk
aardgasbrandstofsysteem, ontworpen om
te werken op een nominale druk van 200
bar. Het is gevaarlijk om het systeem te
forceren op hogere drukwaarden te laten
werken. Volg, om schade aan de
onderdelen van het gassysteem bij het
slepen of opkrikken van het voertuig te
voorkomen, de instructies in het
instructieboekje van hoofdstuk: “Slepen
van het voertuig” Als er een probleem
is met het aardgassysteem, neem dan
uitsluitend contact op met het Fiat
Servicenetwerk. Breng geen wijzigingen
aan het aardgassysteem of de
componenten ervan aan. Zij zijn uitsluitend
ontworpen voor de Fiat Fiorino Natural
Power. Het gebruik van andere
componenten of materialen kan leiden tot
storingen en kan de veiligheid in gevaar
brengen.
32)Bij gebruik van een lakoven moeten de
cilinders uit het voertuig verwijderd worden
en weer worden gemonteerd bij een Fiat
dealer. Alhoewel het aardgassysteem
talrijke veiligheidsvoorzieningen heeft, wordt
geadviseerd de handbediende kraan op
de cilinders te sluiten, elke keer als het
voertuig lange tijd niet gebruikt wordt,
getransporteerd wordt op een ander
voertuig of als het verplaatst wordt in een
noodgeval na pech of een ongeval.
69F0T0343
39

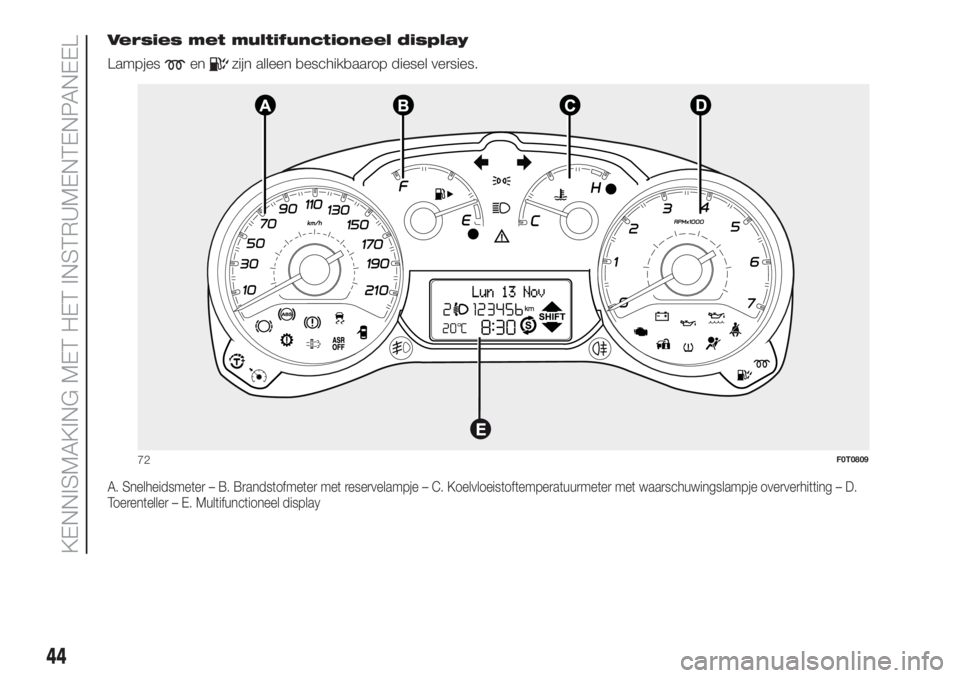

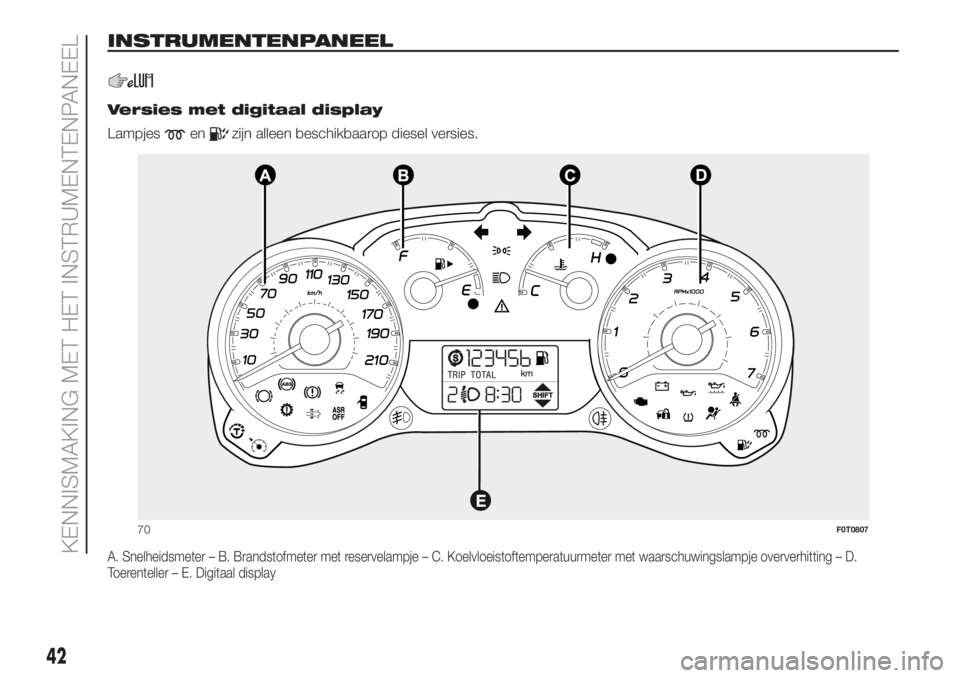

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.INSTRUMENTENPANEEL ............... 42
DIGITALE DISPLAY ......................... 46
MULTIFUNCTIONEEL DISPLAY ....... 47
TRIP COMPUTER ........................... 49
LAMPJES EN BERICHTEN ............. 51
-REMVLOEISTOF BENEDEN
PEIL/HANDREM AANGETROKKEN..... 52
-STORING EBD ................................... 53
-STORING AIRBAGSYSTEEM ............. 53
-GORDELVERKLIKKER ....................... 54
-STORING VERSNELLINGSBAK ......... 54
-TE HOGE
KOELVLOEISTOFTEMPERATUUR ....... 55
-LAADSTROOM ACCU
ONVOLDOENDE ................................. 56
-ONVOLDOENDE
MOTOROLIEDRUK/MOTOROLIE
VERSLECHTERD ................................ 57
-MOTOROLIEPEIL TE LAAG................ 58
-PORTIER OPEN ................................. 58
-STORING STUURBEKRACHTIGING .. 58
-STORING INSPUITSYSTEEM
(uitvoeringen Multijet) - STORING
EOBD-MOTORREGELMODULE
(uitvoeringen benzine) .......................... 60
-STORING ABS ................................... 61
-BRANDSTOFRESERVE...................... 62
-VOORVERWARMING BOUGIE
(uitvoeringen Multijet) - STORING
VOORVERWARMING BOUGIE
(uitvoeringen Multijet) ........................... 62
-WATER IN DIESELFILTER
(Multijet-versies) ................................... 63-STORING
VOERTUIGBESCHERMINGSSYSTEEM
- FIAT CODE - FOUT ALARM (voor
uitvoeringen/markten, waar voorzien -
geel) - INBRAAKPOGING .................... 64
-INDICATIE AANVULLENDE
STORING ............................................ 65
-DPF (ROETFILTER) WORDT
SCHOONGEMAAKT ............................ 67
-STORING HILL HOLDER.................... 68
-iTPMS ................................................ 68
-REMBLOKSLIJTAGE .......................... 68
-STORING PARKEERSENSOR ............ 69
-STORING START&STOP SYSTEEM ... 69
-ASR-SYSTEEM UITGESCHAKELD .... 69
-INSCHAKELING TRACTION PLUS
SYSTEEM............................................ 70
-MISTACHTERLICHTEN ...................... 70
-STADSLICHTEN - FOLLOW ME
HOME ................................................. 72
-LINKER RICHTINGAANWIJZER
(knipperend) ........................................ 72
-RECHTER RICHTINGAANWIJZER
(knipperend) ........................................ 72
-MISTVOORLICHTEN .......................... 72
-CRUISE CONTROL ............................ 73
-GROOTLICHT .................................... 73
-AANDUIDING SCHAKELADVIES ........ 74
-STORING CNG-SYSTEEM ................. 74
41

INSTRUMENTENPANEEL.
.
Versies met digitaal display
Lampjes
enzijn alleen beschikbaarop diesel versies.
A. Snelheidsmeter – B. Brandstofmeter met reservelampje – C. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – D.
Toerenteller – E. Digitaal display
70F0T0807
42
KENNISMAKING MET HET INSTRUMENTENPANEEL

Versies met digitaal display
Lampjes
enzijn alleen beschikbaarop diesel versies.
A. Snelheidsmeter – B. Brandstofmeter met reservelampje – C. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – D.
Toerenteller – E. Digitaal display
71F0T0808
43

Versies met multifunctioneel display
Lampjes
enzijn alleen beschikbaarop diesel versies.
A. Snelheidsmeter – B. Brandstofmeter met reservelampje – C. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – D.
Toerenteller – E. Multifunctioneel display
72F0T0809
44
KENNISMAKING MET HET INSTRUMENTENPANEEL
