FIAT FIORINO 2018 Notice d'entretien (in French)

NOTICE D’ENTRETIEN
FIATFIORINO

Cette Notice d'entretien a pour but d'illustrer les modalités d'utilisation opérationnelle de la voiture.
Pour les utilisateurs passionnés souhaitant approfondir leurs connaissances, assouvir leur curiosité et obtenir plus
d'informations détaillées sur les caractéristiques et fonctionnalités de la voiture, Fiat Professional offre la possibilité de consulter
une section dédiée disponible en format électronique.
NOTICE D'ENTRETIEN DE LA VOITURE EN LIGNE
Les sujets traités plus en profondeur tout au long de la Notice d'entretien sont marqués par le symbole suivant  .
Connectez-vous au site Internet www.mopar.eu/owner
pour accéder à la zone qui vous est réservée.
La page « Entretien de la voiture » contient toutes les informations concernant votre voiture et le lien pour accéder à eLUM,
où vous pourrez trouver les approfondissements de la Notice d'entretien.
En alternative, pour accéder à ces informations, accéder au portail internet http://aftersales.fiat.com/elum/
.
Le site eLUMest gratuit et vous permettra, d'autre part, de consulter facilement la documentation de bord de toutes les autres
voitures du Groupe.
Nous vous souhaitons une bonne lecture et de passer un agréable moment !

Cher Client,
Nous vous félicitons et vous remercions d'avoir choisi Fiat Fiorino.
Nous avons mis au point cette Notice pour que vous puissiez connaître votre véhicule dans les moindres détails.
En poursuivant la lecture, vous trouverez tous les renseignements, prescriptions et autres conseils utiles qui vous aideront à profiter au
maximum des qualités techniques de votre Fiat Fiorino.
Nous vous conseillons de la lire attentivement avant de prendre le volant pour la première fois, afin de vous familiariser avec toutes les
commandes, surtout celles concernant les freins, la direction et la boîte de vitesses ; en même temps, vous pourrez commencer à
comprendre le comportement du véhicule sur les différentes chaussées.
Dans ce document vous trouverez les caractéristiques, particularités et d'autres informations essentielles pour le soin, l'entretien au
cours du temps, la sécurité de conduite et de fonctionnement de votre Fiat Fiorino.
Après l'avoir consultée, nous vous conseillons de conserver cette Notice à l'intérieur du véhicule, pour en faciliter la consultation et
pour faire en sorte qu'elle reste à bord en cas de vente.
La garantie renferme également une description des Services d'assistance que Fiat met à disposition de sa clientèle, le Certificat de
Garantie contenant les termes et les conditions relatifs, la gamme des services supplémentaires réservés aux clients Fiat.
Nous sommes certains qu'avec ces moyens, il vous sera facile d'entrer en harmonie et d'apprécier votre nouveau véhicule et le
personnel de Fiat qui vous assistera.
Nous vous souhaitons une bonne lecture et un bon voyage !
ATTENTION
Cette Notice d'utilisation et entretien contient la description de toutes les versions de Fiat Fiorino, c'est pourquoi vous
pouvez vous reporter directement aux informations correspondant au modèle, à la motorisation et à la version de votre
véhicule. Les données contenues dans cette brochure ne sont fournies qu'à titre indicatif. FCA Italy S.p.A. se réserve
le droit de modifier à tout moment, à des fins techniques ou commerciales, le modèle décrit dans cette brochure. Pour
de plus amples informations, contacter le Réseau Après-vente Fiat.

À LIRE IMPÉRATIVEMENT
RAVITAILLEMENT EN CARBURANTMoteurs essence: faire le plein de carburant uniquement avec de l'essence sans plomb ayant un indice d'octane (RON) non inférieur à 95
et conforme à la spécification européenne EN228.
Moteurs Diesel: faire le plein uniquement avec du gazole pour traction automobile conforme à la spécification européenne EN590.
L’utilisation d’autres produits ou mélanges peut endommager le moteur de manière irréversible et provoquer la déchéance de la garantie à
cause des dommages causés.
Ravitaillement en méthane: utiliser exclusivement du méthane pour véhicules à moteur. L’utilisation d'autres produits ou de mélanges
peut endommager le moteur de façon irréparable avec pour conséquence la déchéance de la garantie pour dommages causés.
Pour de plus amples détails sur l'utilisation du carburant correct, se référer au paragraphe « Ravitaillement du véhicule » au chapitre «
Démarrage et conduite ».
DÉMARRAGE DU MOTEURVersions avec B.V. manuelle (moteurs essence) :s'assurer que le frein à main est bien serré ; placer le levier de vitesses au point mort ;
appuyer à fond sur la pédale d'embrayage sans appuyer sur l'accélérateur, puis tourner la clé de contact jusqu'à la position AVV et la
relâcher dès que le moteur commence à tourner.
Versions avec B.V. manuelle (moteurs Diesel): tourner la clé de contact sur MAR et attendre que le témoin
s'éteigne ; tourner la clé
de contact sur AVV et la relâcher dès que le moteur a démarré.
Versions avec B.V. Comfort-matic: s'assurer que le frein à main est bien serré et que le levier de vitesses est placé sur P (Stationnement)
ou N (Point mort). Appuyer sur la pédale de frein, tourner la clé de contact sur AVV et la relâcher dès que le moteur tourne.
STATIONNEMENT SUR SOL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais garer le véhicule sur des matières
inflammables (herbe, feuilles mortes, aiguilles de pin, etc.) : danger d'incendie.
RESPECT DE L'ENVIRONNEMENT
Le véhicule est équipé d'un système permettant un diagnostic continu des composants liés aux émissions pour garantir un meilleur respect
de l'environnement.
APPAREILS ÉLECTRIQUES ACCESSOIRES
Si, après l'achat du véhicule, on souhaite installer des accessoires nécessitant une alimentation électrique (entraînant le risque de décharger
progressivement la batterie), s'adresser au Réseau Après-vente Fiat qui en calculera la consommation électrique globale et vérifiera si le
circuit du véhicule est en mesure de fournir la charge demandée.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de garder inchangées dans le temps les performances du véhicule et les caractéristiques de sécurité, de respect
de l'environnement et de frais de fonctionnement réduits.
LA NOTICE D'UTILISATION ET D'ENTRETIEN
... fournit les informations, les conseils et les précautions nécessaires au bon emploi, à la sécurité de conduite et à la durée de vie de votre
véhicule. Veuillez prêter une attention particulière aux symboles(sécurité des personnes)(respect de l'environnement)(bon état
du véhicule).

UTILISATION DE LA NOTICE
INDICATIONS OPÉRATIONNELLES
Chaque fois que seront fournies des indications de direction concernant le véhicule (gauche/droite ou avant/arrière), elles
devront être entendues comme référées à la perception d'un occupant assis au poste de conduite. Des cas particuliers, en
dérogation à cette indication, seront opportunément signalés dans le texte.
Les figures présentes dans la Notice sont indicatives, c'est-à-dire que certains détails représentés sur l'image peuvent ne pas
correspondre à ce que l'on peut trouver sur son véhicule. De plus, cette Notice a été réalisée en se basant sur des véhicules
avec volant à gauche ; sur les véhicules avec volant à droite, il se peut que certaines commandes soient installées ou réalisées
différemment par rapport à la parfaite spécularité de ce qui est illustré.
Pour repérer le chapitre contenant les informations désirées, vous pouvez consulter l'index alphabétique à la fin de cette Notice
d'entretien.
Les chapitres peuvent être rapidement identifiés grâce à l'onglet graphique dédié qui est présent à côté de toutes les pages
impaires. Quelques pages plus loin, vous trouverez une légende qui vous permettra de vous familiariser avec l'ordre des
chapitres et les symboles correspondants en onglet. Vous trouverez de toute façon l'indication textuelle du chapitre consulté à
côté de toutes les pages paires.
AVERTISSEMENTS ET PRÉCAUTIONS
Pendant la lecture de cette Notice d'entretien, vous trouverez une série d'AVERTISSEMENTSvisant à éviter des procédures
qui pourraient endommager votre véhicule.
DesPRÉCAUTIONSsont également présentes ; elles doivent être suivies attentivement afin d'éviter une utilisation non
appropriée des composants du véhicule, pouvant provoquer des accidents ou des blessures.
Par conséquent, il est important de suivre à la lettre toutes les recommandations d'AVERTISSEMENTet dePRÉCAUTION.
LesAVERTISSEMENTSet lesPRÉCAUTIONSsont rappelés le long du texte par les symboles suivants :
pour la sécurité des personnes ;
pour l'intégrité du véhicule ;
pour la protection de l'environnement.
NOTE Ces symboles, si nécessaires, figurent à côté du titre ou à la fin de l'alinéa et sont suivis d'un numéro. Ce numéro fait
référence à l'avertissement correspondant présent au bas de la section correspondante.

SYMBOLES
Certains composants du véhicule présentent des étiquettes colorées, dont les symboles indiquent les mesures à respecter
concernant le composant en question.
Une étiquette récapitulant les symboles est fixée aussi sous le capot moteur.
MODIFICATIONS/ALTÉRATIONS DU VÉHICULE
ATTENTION Toute modification ou altération du véhicule pourrait en compromettre gravement la sécurité, ainsi que la tenue de
route, et provoquer des accidents, entraînant des risques même mortels pour les occupants.

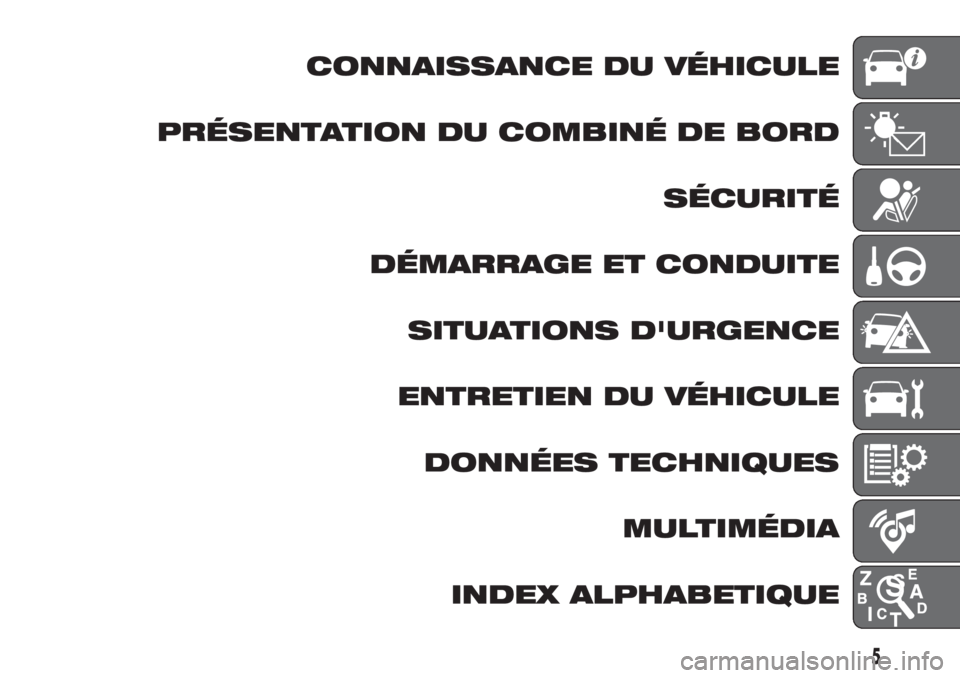

CONNAISSANCE DU VÉHICULE
PRÉSENTATION DU COMBINÉ DE BORD
SÉCURITÉ
DÉMARRAGE ET CONDUITE
SITUATIONS D'URGENCE
ENTRETIEN DU VÉHICULE
DONNÉES TECHNIQUES
MULTIMÉDIA
INDEX ALPHABETIQUE
5

6

CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.PLANCHE DE BORD ...................... 8
LES CLÉS ....................................... 9
DISPOSITIF DE DÉMARRAGE......... 11
LE SYSTÈME FIAT CODE................ 12
ALARME ......................................... 13
PORTES ......................................... 14
SIÈGES ........................................... 17
APPUIE-TÊTE ................................. 19
VOLANT.......................................... 20
RÉTROVISEURS ............................. 21
FEUX EXTÉRIEURS ......................... 22
ÉCLAIRAGE D'HABITACLE ............. 24
NETTOYAGE DES GLACES ............ 26
CHAUFFAGE ET VENTILATION ....... 27
CLIMATISEUR MANUEL ................. 27
LÈVE-VITRES .................................. 28
CAPOT MOTEUR ............................ 29
CLOISONS ..................................... 31
COFFRE À BAGAGES..................... 33
VERSION AVEC CIRCUIT AU
MÉTHANE (NATURAL POWER) ...... 35
7

PLANCHE DE BORD
La présence et la position des commandes, instruments et témoins lumineux varient en fonction des versions.
1. Aérateur pour l'air sur les vitres latérales – 2. Diffuseur d'air réglable et orientable – 3. Levier gauche : commande feux extérieurs – 4. Combiné de
bord et témoins – 5. Levier droit : commandes essuie-glace avant/arrière, Trip Computer – 6. Autoradio (pour les versions/marchés, où cela est
prévu) – 7. Interrupteur feux de détresse, lunette chauffante, interrupteur activation/désactivation système ASR/Traction Plus (pour les
versions/marché où cela est prévu), bouton de déverrouillage des portes arrière à battant (pour les versions/marchés où cela est prévu), interrupteur
désactivation système Start&Stop (pour les versions/marchés où cela est prévu) – 8. Airbag côté passager (pour les versions/marchés où cela est
prévu) – 9. Compartiment vide-poches/boîte à gants (pour les versions/marchés où cela est prévu) – 10. Aérateurs réglables et orientables – 11.
Commandes de chauffage/ventilation/climatisation – 12. Compartiment vide-poches – 13. Dispositif de démarrage – 14. Airbag côté conducteur –
15. Levier d'ouverture du capot moteur – 16. Platine de commandes : feux antibrouillard/brouillard arrière/réglage assiette des phares/écran
1F0T0070
8
CONNAISSANCE DU VÉHICULE
