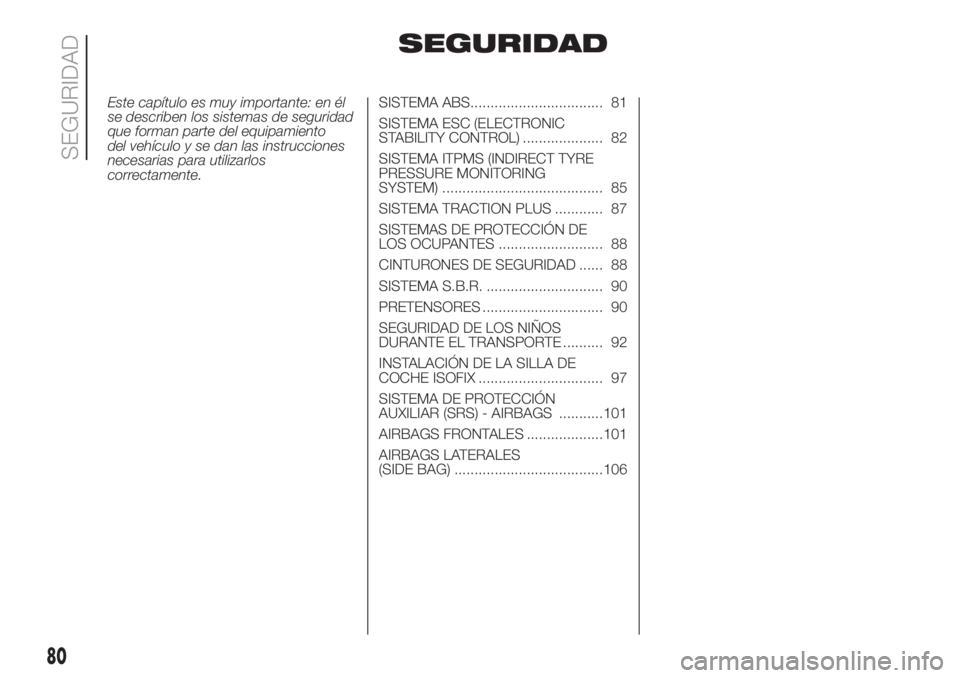

SEGURIDAD
Este capítulo es muy importante: en él
se describen los sistemas de seguridad
que forman parte del equipamiento
del vehículo y se dan las instrucciones
necesarias para utilizarlos
correctamente.SISTEMA ABS................................. 81
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 82
SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 85
SISTEMA TRACTION PLUS ............ 87
SISTEMAS DE PROTECCIÓN DE
LOS OCUPANTES .......................... 88
CINTURONES DE SEGURIDAD ...... 88
SISTEMA S.B.R. ............................. 90
PRETENSORES .............................. 90
SEGURIDAD DE LOS NIÑOS
DURANTE EL TRANSPORTE .......... 92
INSTALACIÓN DE LA SILLA DE
COCHE ISOFIX ............................... 97
SISTEMA DE PROTECCIÓN
AUXILIAR (SRS) - AIRBAGS ...........101
AIRBAGS FRONTALES ...................101
AIRBAGS LATERALES
(SIDE BAG) .....................................106
80
SEGURIDAD

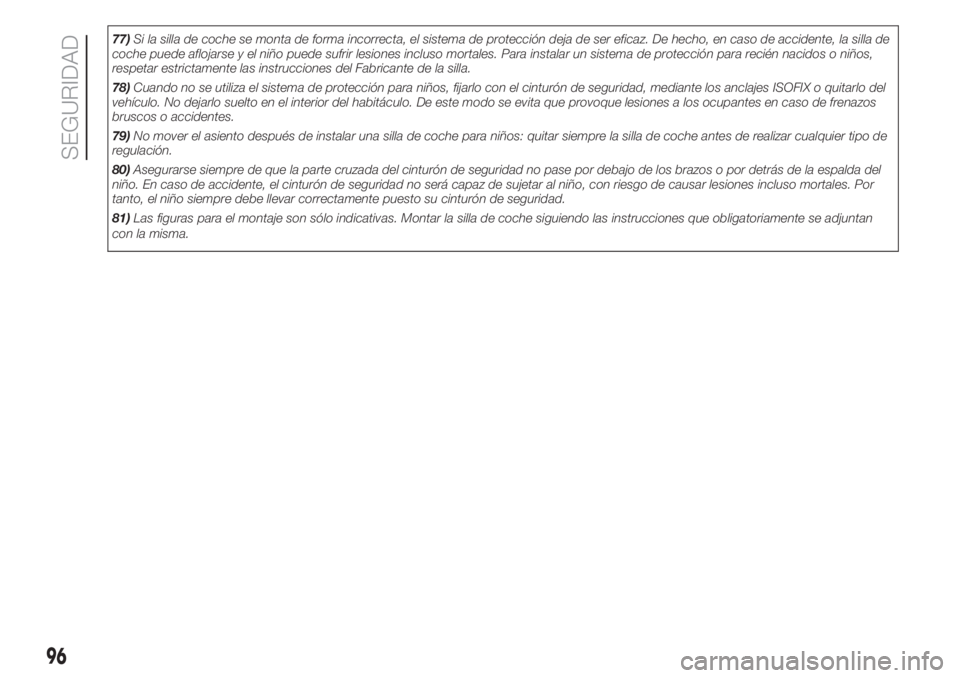

77)Si la silla de coche se monta de forma incorrecta, el sistema de protección deja de ser eficaz. De hecho, en caso de accidente, la silla de
coche puede aflojarse y el niño puede sufrir lesiones incluso mortales. Para instalar un sistema de protección para recién nacidos o niños,
respetar estrictamente las instrucciones del Fabricante de la silla.
78)Cuando no se utiliza el sistema de protección para niños, fijarlo con el cinturón de seguridad, mediante los anclajes ISOFIX o quitarlo del
vehículo. No dejarlo suelto en el interior del habitáculo. De este modo se evita que provoque lesiones a los ocupantes en caso de frenazos
bruscos o accidentes.
79)No mover el asiento después de instalar una silla de coche para niños: quitar siempre la silla de coche antes de realizar cualquier tipo de
regulación.
80)Asegurarse siempre de que la parte cruzada del cinturón de seguridad no pase por debajo de los brazos o por detrás de la espalda del
niño. En caso de accidente, el cinturón de seguridad no será capaz de sujetar al niño, con riesgo de causar lesiones incluso mortales. Por
tanto, el niño siempre debe llevar correctamente puesto su cinturón de seguridad.
81)Las figuras para el montaje son sólo indicativas. Montar la silla de coche siguiendo las instrucciones que obligatoriamente se adjuntan
con la misma.
96
SEGURIDAD

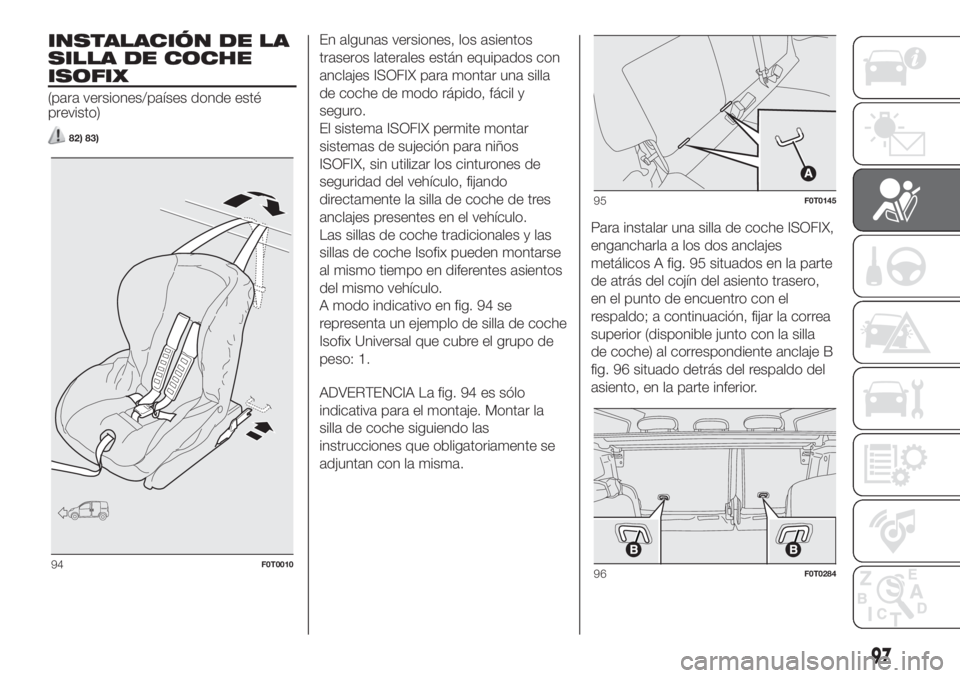

INSTALACIÓN DE LA
SILLA DE COCHE
ISOFIX
(para versiones/países donde esté
previsto)
82) 83)
En algunas versiones, los asientos
traseros laterales están equipados con
anclajes ISOFIX para montar una silla
de coche de modo rápido, fácil y
seguro.
El sistema ISOFIX permite montar
sistemas de sujeción para niños
ISOFIX, sin utilizar los cinturones de
seguridad del vehículo, fijando
directamente la silla de coche de tres
anclajes presentes en el vehículo.
Las sillas de coche tradicionales y las
sillas de coche Isofix pueden montarse
al mismo tiempo en diferentes asientos
del mismo vehículo.
A modo indicativo en fig. 94 se
representa un ejemplo de silla de coche
Isofix Universal que cubre el grupo de
peso: 1.
ADVERTENCIA La fig. 94 es sólo
indicativa para el montaje. Montar la
silla de coche siguiendo las
instrucciones que obligatoriamente se
adjuntan con la misma.Para instalar una silla de coche ISOFIX,
engancharla a los dos anclajes
metálicos A fig. 95 situados en la parte
de atrás del cojín del asiento trasero,
en el punto de encuentro con el
respaldo; a continuación, fijar la correa
superior (disponible junto con la silla
de coche) al correspondiente anclaje B
fig. 96 situado detrás del respaldo del
asiento, en la parte inferior.
94F0T0010
95F0T0145
96F0T0284
97

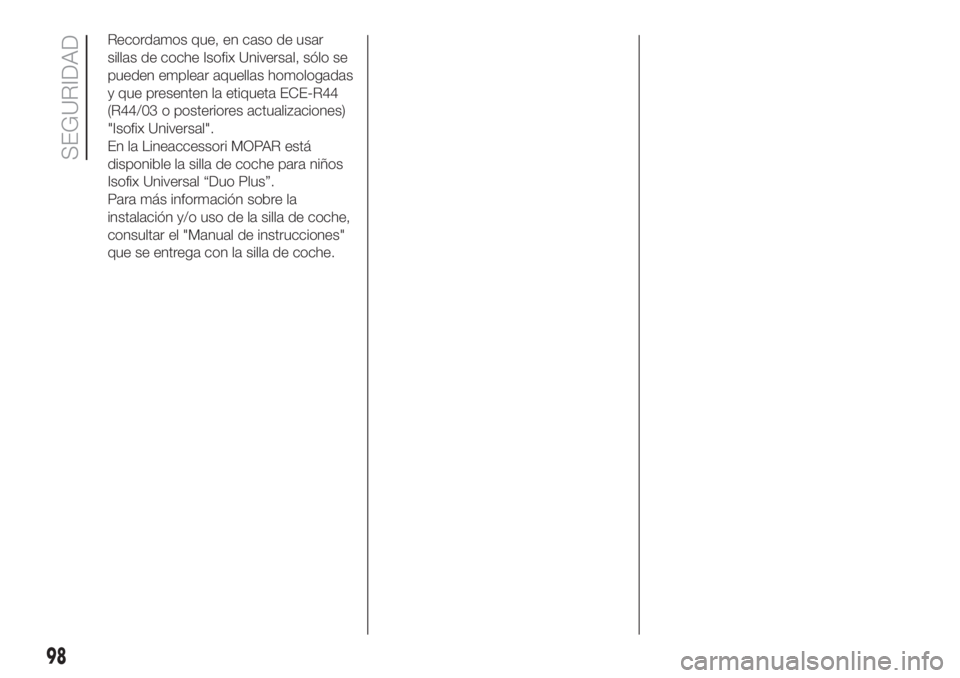

Recordamos que, en caso de usar
sillas de coche Isofix Universal, sólo se
pueden emplear aquellas homologadas
y que presenten la etiqueta ECE-R44
(R44/03 o posteriores actualizaciones)
"Isofix Universal".
En la Lineaccessori MOPAR está
disponible la silla de coche para niños
Isofix Universal “Duo Plus”.
Para más información sobre la
instalación y/o uso de la silla de coche,
consultar el "Manual de instrucciones"
que se entrega con la silla de coche.
98
SEGURIDAD

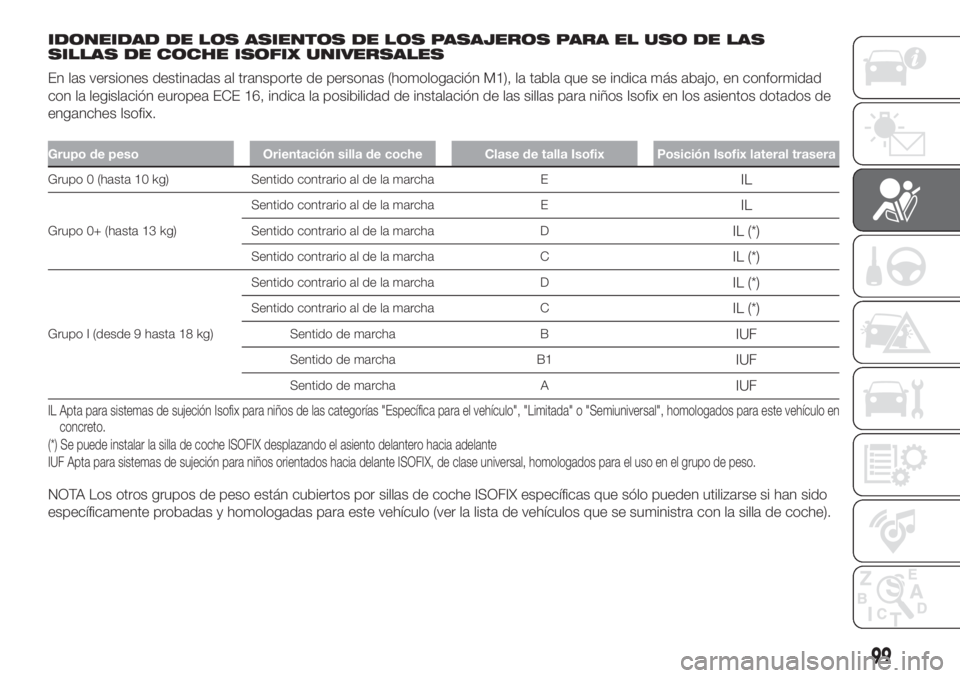

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE LAS
SILLAS DE COCHE ISOFIX UNIVERSALES
En las versiones destinadas al transporte de personas (homologación M1), la tabla que se indica más abajo, en conformidad
con la legislación europea ECE 16, indica la posibilidad de instalación de las sillas para niños Isofix en los asientos dotados de
enganches Isofix.
Grupo de peso Orientación silla de coche Clase de talla Isofix Posición Isofix lateral trasera
Grupo 0 (hasta 10 kg) Sentido contrario al de la marcha EIL
Grupo 0+ (hasta 13 kg)Sentido contrario al de la marcha E
IL
Sentido contrario al de la marcha DIL (*)
Sentido contrario al de la marcha CIL (*)
Grupo I (desde 9 hasta 18 kg)Sentido contrario al de la marcha D
IL (*)
Sentido contrario al de la marcha CIL (*)
Sentido de marcha BIUF
Sentido de marcha B1IUF
Sentido de marcha AIUF
IL Apta para sistemas de sujeción Isofix para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados paraeste vehículo en
concreto.
(*) Se puede instalar la silla de coche ISOFIX desplazando el asiento delantero hacia adelante
IUF Apta para sistemas de sujeción para niños orientados hacia delante ISOFIX, de clase universal, homologados para el uso en el grupo de peso.
NOTA Los otros grupos de peso están cubiertos por sillas de coche ISOFIX específicas que sólo pueden utilizarse si han sido
específicamente probadas y homologadas para este vehículo (ver la lista de vehículos que se suministra con la silla de coche).
99

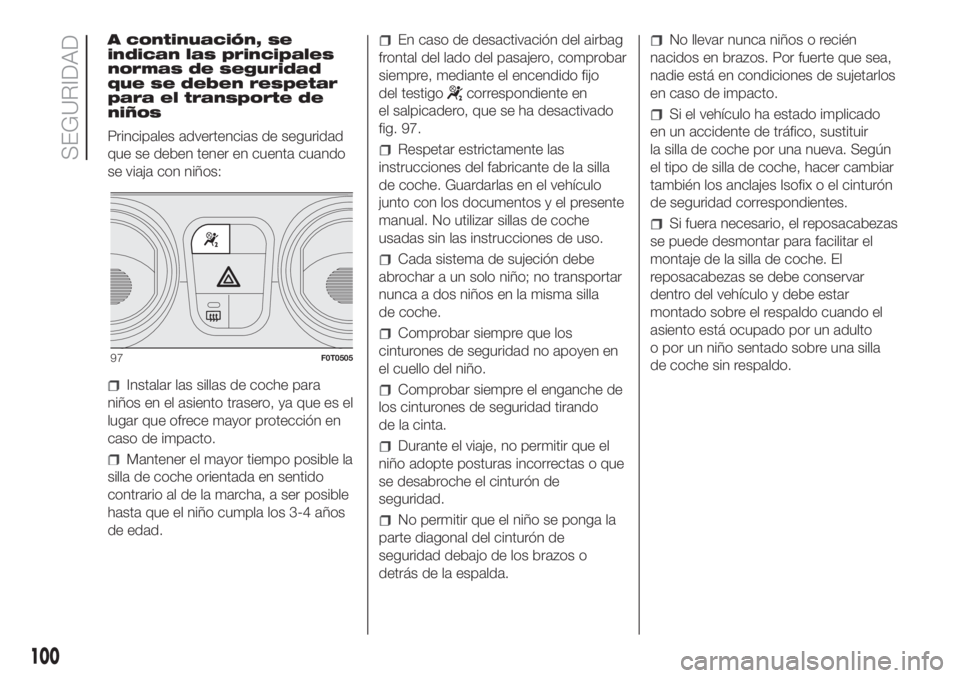

A continuación, se
indican las principales
normas de seguridad
que se deben respetar
para el transporte de
niños
Principales advertencias de seguridad
que se deben tener en cuenta cuando
se viaja con niños:
Instalar las sillas de coche para
niños en el asiento trasero, ya que es el
lugar que ofrece mayor protección en
caso de impacto.
Mantener el mayor tiempo posible la
silla de coche orientada en sentido
contrario al de la marcha, a ser posible
hasta que el niño cumpla los 3-4 años
de edad.
En caso de desactivación del airbag
frontal del lado del pasajero, comprobar
siempre, mediante el encendido fijo
del testigo
correspondiente en
el salpicadero, que se ha desactivado
fig. 97.
Respetar estrictamente las
instrucciones del fabricante de la silla
de coche. Guardarlas en el vehículo
junto con los documentos y el presente
manual. No utilizar sillas de coche
usadas sin las instrucciones de uso.
Cada sistema de sujeción debe
abrochar a un solo niño; no transportar
nunca a dos niños en la misma silla
de coche.
Comprobar siempre que los
cinturones de seguridad no apoyen en
el cuello del niño.
Comprobar siempre el enganche de
los cinturones de seguridad tirando
de la cinta.
Durante el viaje, no permitir que el
niño adopte posturas incorrectas o que
se desabroche el cinturón de
seguridad.
No permitir que el niño se ponga la
parte diagonal del cinturón de
seguridad debajo de los brazos o
detrás de la espalda.
No llevar nunca niños o recién
nacidos en brazos. Por fuerte que sea,
nadie está en condiciones de sujetarlos
en caso de impacto.
Si el vehículo ha estado implicado
en un accidente de tráfico, sustituir
la silla de coche por una nueva. Según
el tipo de silla de coche, hacer cambiar
también los anclajes Isofix o el cinturón
de seguridad correspondientes.
Si fuera necesario, el reposacabezas
se puede desmontar para facilitar el
montaje de la silla de coche. El
reposacabezas se debe conservar
dentro del vehículo y debe estar
montado sobre el respaldo cuando el
asiento está ocupado por un adulto
o por un niño sentado sobre una silla
de coche sin respaldo.
97F0T0505
100
SEGURIDAD

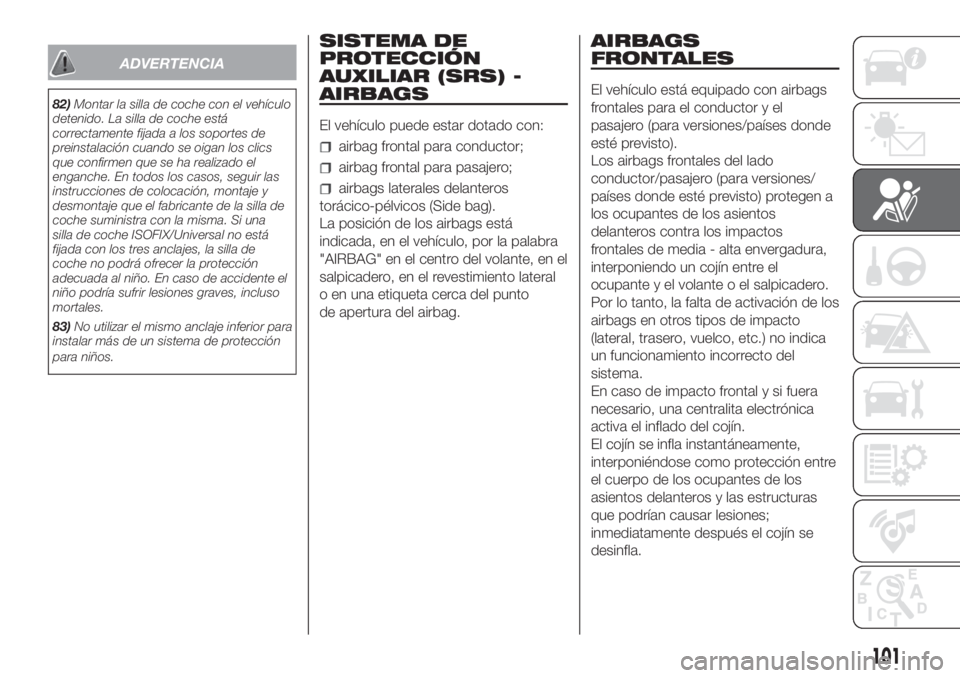

ADVERTENCIA
82)Montar la silla de coche con el vehículo
detenido. La silla de coche está
correctamente fijada a los soportes de
preinstalación cuando se oigan los clics
que confirmen que se ha realizado el
enganche. En todos los casos, seguir las
instrucciones de colocación, montaje y
desmontaje que el fabricante de la silla de
coche suministra con la misma. Si una
silla de coche ISOFIX/Universal no está
fijada con los tres anclajes, la silla de
coche no podrá ofrecer la protección
adecuada al niño. En caso de accidente el
niño podría sufrir lesiones graves, incluso
mortales.
83)No utilizar el mismo anclaje inferior para
instalar más de un sistema de protección
para niños.
SISTEMA DE
PROTECCIÓN
AUXILIAR (SRS) -
AIRBAGS
El vehículo puede estar dotado con:
airbag frontal para conductor;
airbag frontal para pasajero;
airbags laterales delanteros
torácico-pélvicos (Side bag).
La posición de los airbags está
indicada, en el vehículo, por la palabra
"AIRBAG" en el centro del volante, en el
salpicadero, en el revestimiento lateral
o en una etiqueta cerca del punto
de apertura del airbag.
AIRBAGS
FRONTALES
El vehículo está equipado con airbags
frontales para el conductor y el
pasajero (para versiones/países donde
esté previsto).
Los airbags frontales del lado
conductor/pasajero (para versiones/
países donde esté previsto) protegen a
los ocupantes de los asientos
delanteros contra los impactos
frontales de media - alta envergadura,
interponiendo un cojín entre el
ocupante y el volante o el salpicadero.
Por lo tanto, la falta de activación de los
airbags en otros tipos de impacto
(lateral, trasero, vuelco, etc.) no indica
un funcionamiento incorrecto del
sistema.
En caso de impacto frontal y si fuera
necesario, una centralita electrónica
activa el inflado del cojín.
El cojín se infla instantáneamente,
interponiéndose como protección entre
el cuerpo de los ocupantes de los
asientos delanteros y las estructuras
que podrían causar lesiones;
inmediatamente después el cojín se
desinfla.
101

Grupos ópticos delanteros
(sustitución de las lámparas).....142
Grupos ópticos traseros............143
Grupos ópticos traseros
(sustitución de las lámparas).....143
Hill Holder (sistema).................82
Homologaciones del ministerio......218
Instrumentos de a bordo............44
Intermitentes........................26
Intermitentes
(sustitución de las lámparas).....142
Kit de reparación rápida de los
neumáticos
Fix&Go Automatic...............136
Kit Fix&Go automatic...............136
Lámparas
Tipos de lámparas.............140
Las llaves
Llave con mando a distancia..................................11
Llave mecánica..................11
Solicitud de mandos a distan-
cia adicionales..................12
Lavaluneta..........................30
Limpialuneta........................30
Limpiaparabrisas....................29
Limpieza de los cristales.............29
Líquido de frenos..................172
Líquido de la dirección asistida......172
Líquido del sistema de
refrigeración del motor...........171Líquido para
lavaparabrisas/lavaluneta........171
Líquidos y lubricantes..............198
Luces antiniebla.....................27
Luces antiniebla delanteras..........26
Luces antiniebla delanteras
(sustitución de las lámparas).....143
Luces de aparcamiento..............26
Luces de carretera..................26
Luces de carretera/luces de
cruce (sustitución de las
lámparas).......................142
Luces de cruce.....................26
Luces de cruce/luces de
carretera........................142
Luces de emergencia..............131
Luces de freno
(sustitución de las lámparas).....143
Luces de la matrícula...............144
Luces de la matrícula
(sustitución de las lámparas).....144
Luces de marcha atrás
(sustitución de las lámparas).....143
Luces de posición...................25
Luces de posición
(sustitución de las lámparas).....142
Luces de posición/antiniebla
traseras
(sustitución de las lámparas).....143
Luces exteriores.....................25
Luces tercera luz de freno..........144Luces tercera luz de freno
(sustitución de las lámparas).....144
Maletero
Ampliación maletero.............37
Desmontaje de la bandeja.......37
Extracción del asiento
trasero..........................38
Recolocación del asiento
trasero..........................38
Maletero
Apertura de emergencia.........37
Mantenimiento y cuidado -
controles periódicos.............166
Mantenimiento y cuidado -
Mantenimiento Programado......158
Mantenimiento y cuidado - plan
de mantenimiento
programado.....................159
Marcado de las bombonas.........182
Marcado del bastidor...............181
Marcado motor....................181
Menú de configuración..............48
Montaje de la silla de coche
Isofix Universal en los asientos
del vehículo.......................99
Mopar® Connect..................217
Motor.............................183
Palanca del cambio...............114
Palanca freno de mano.............112
Pantalla digital
Menú de configuración..........48

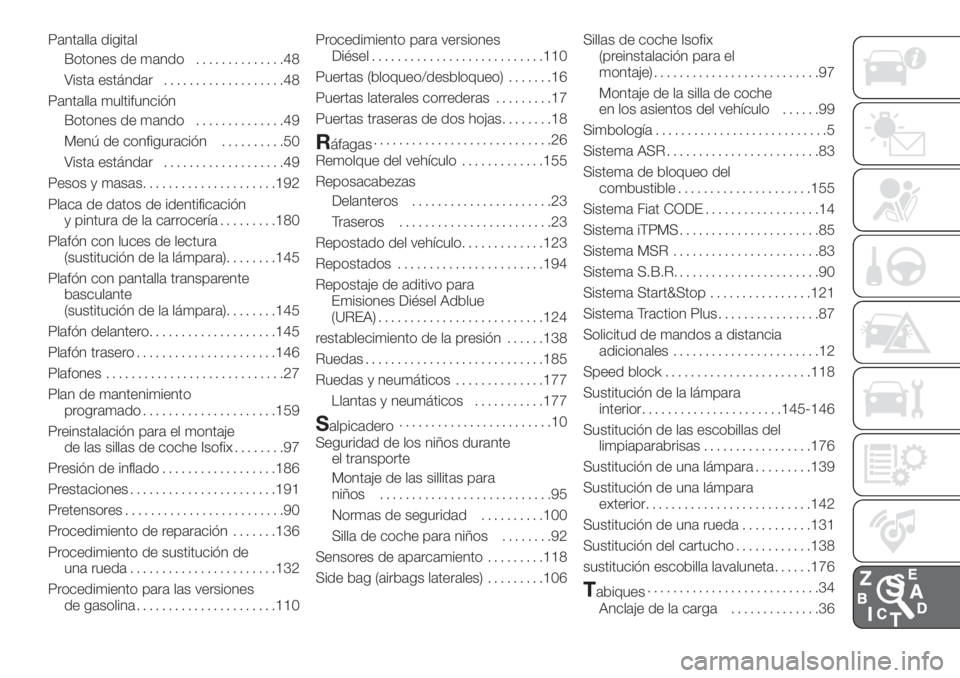

ÍNDICE ALFABÉTICO

Pantalla digital
Botones de mando..............48
Vista estándar...................48
Pantalla multifunción
Botones de mando..............49
Menú de configuración..........50
Vista estándar...................49
Pesos y masas.....................192
Placa de datos de identificación
y pintura de la carrocería.........180
Plafón con luces de lectura
(sustitución de la lámpara)........145
Plafón con pantalla transparente
basculante
(sustitución de la lámpara)........145
Plafón delantero....................145
Plafón trasero......................146
Plafones............................27
Plan de mantenimiento
programado.....................159
Preinstalación para el montaje
de las sillas de coche Isofix........97
Presión de inflado..................186
Prestaciones.......................191
Pretensores.........................90
Procedimiento de reparación.......136
Procedimiento de sustitución de
una rueda.......................132
Procedimiento para las versiones
de gasolina......................110Procedimiento para versiones
Diésel...........................110
Puertas (bloqueo/desbloqueo).......16
Puertas laterales correderas.........17
Puertas traseras de dos hojas........18
Ráfagas............................26
Remolque del vehículo.............155
Reposacabezas
Delanteros......................23
Traseros........................23
Repostado del vehículo.............123
Repostados.......................194
Repostaje de aditivo para
Emisiones Diésel Adblue
(UREA)..........................124
restablecimiento de la presión......138
Ruedas............................185
Ruedas y neumáticos..............177
Llantas y neumáticos...........177
Salpicadero........................10
Seguridad de los niños durante
el transporte
Montaje de las sillitas para
niños...........................95
Normas de seguridad..........100
Silla de coche para niños........92
Sensores de aparcamiento.........118
Side bag (airbags laterales).........106Sillas de coche Isofix
(preinstalación para el
montaje)..........................97
Montaje de la silla de coche
en los asientos del vehículo......99
Simbología...........................5
Sistema ASR........................83
Sistema de bloqueo del
combustible.....................155
Sistema Fiat CODE..................14
Sistema iTPMS......................85
Sistema MSR.......................83
Sistema S.B.R.......................90
Sistema Start&Stop................121
Sistema Traction Plus................87
Solicitud de mandos a distancia
adicionales.......................12
Speed block.......................118
Sustitución de la lámpara
interior......................145-146
Sustitución de las escobillas del
limpiaparabrisas.................176
Sustitución de una lámpara.........139
Sustitución de una lámpara
exterior..........................142
Sustitución de una rueda...........131
Sustitución del cartucho............138
sustitución escobilla lavaluneta......176
Tabiques...........................34
Anclaje de la carga..............36
