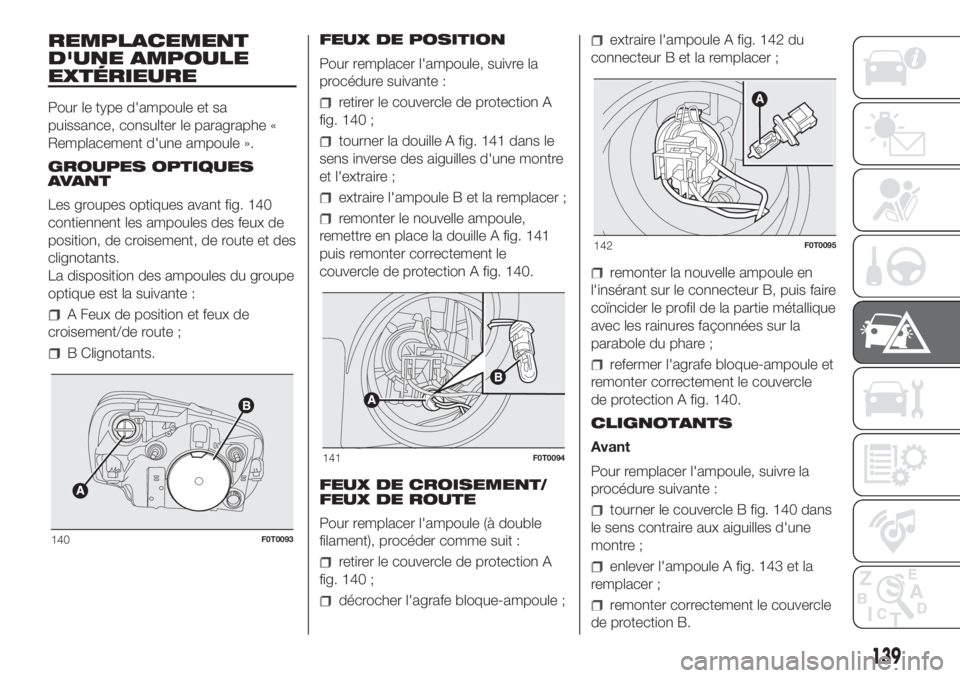

REMPLACEMENT
D'UNE AMPOULE
EXTÉRIEURE
Pour le type d'ampoule et sa
puissance, consulter le paragraphe «
Remplacement d'une ampoule ».
GROUPES OPTIQUES
AVANT
Les groupes optiques avant fig. 140
contiennent les ampoules des feux de
position, de croisement, de route et des
clignotants.
La disposition des ampoules du groupe
optique est la suivante :
A Feux de position et feux de
croisement/de route ;
B Clignotants.FEUX DE POSITION
Pour remplacer l'ampoule, suivre la
procédure suivante :
retirer le couvercle de protection A
fig. 140 ;
tourner la douille A fig. 141 dans le
sens inverse des aiguilles d'une montre
et l'extraire ;
extraire l'ampoule B et la remplacer ;
remonter le nouvelle ampoule,
remettre en place la douille A fig. 141
puis remonter correctement le
couvercle de protection A fig. 140.
FEUX DE CROISEMENT/
FEUX DE ROUTE
Pour remplacer l'ampoule (à double
filament), procéder comme suit :
retirer le couvercle de protection A
fig. 140 ;
décrocher l'agrafe bloque-ampoule ;
extraire l'ampoule A fig. 142 du
connecteur B et la remplacer ;
remonter la nouvelle ampoule en
l'insérant sur le connecteur B, puis faire
coïncider le profil de la partie métallique
avec les rainures façonnées sur la
parabole du phare ;
refermer l'agrafe bloque-ampoule et
remonter correctement le couvercle
de protection A fig. 140.
CLIGNOTANTS
Avant
Pour remplacer l'ampoule, suivre la
procédure suivante :
tourner le couvercle B fig. 140 dans
le sens contraire aux aiguilles d'une
montre ;
enlever l'ampoule A fig. 143 et la
remplacer ;
remonter correctement le couvercle
de protection B.
140F0T0093
141F0T0094
142F0T0095
139

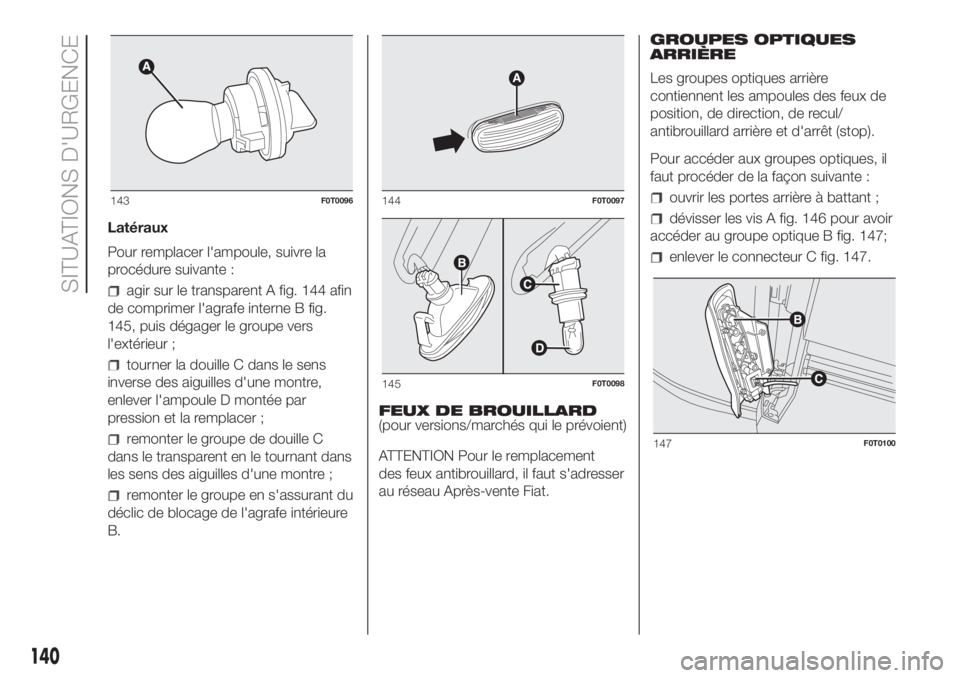

Latéraux
Pour remplacer l'ampoule, suivre la
procédure suivante :
agir sur le transparent A fig. 144 afin
de comprimer l'agrafe interne B fig.
145, puis dégager le groupe vers
l'extérieur ;
tourner la douille C dans le sens
inverse des aiguilles d'une montre,
enlever l'ampoule D montée par
pression et la remplacer ;
remonter le groupe de douille C
dans le transparent en le tournant dans
les sens des aiguilles d'une montre ;
remonter le groupe en s'assurant du
déclic de blocage de l'agrafe intérieure
B.FEUX DE BROUILLARD
(pour versions/marchés qui le prévoient)
ATTENTION Pour le remplacement
des feux antibrouillard, il faut s'adresser
au réseau Après-vente Fiat.GROUPES OPTIQUES
ARRIÈRE
Les groupes optiques arrière
contiennent les ampoules des feux de
position, de direction, de recul/
antibrouillard arrière et d'arrêt (stop).
Pour accéder aux groupes optiques, il
faut procéder de la façon suivante :
ouvrir les portes arrière à battant ;
dévisser les vis A fig. 146 pour avoir
accéder au groupe optique B fig. 147;
enlever le connecteur C fig. 147.
143F0T0096144F0T0097
145F0T0098
147F0T0100
140
SITUATIONS D'URGENCE

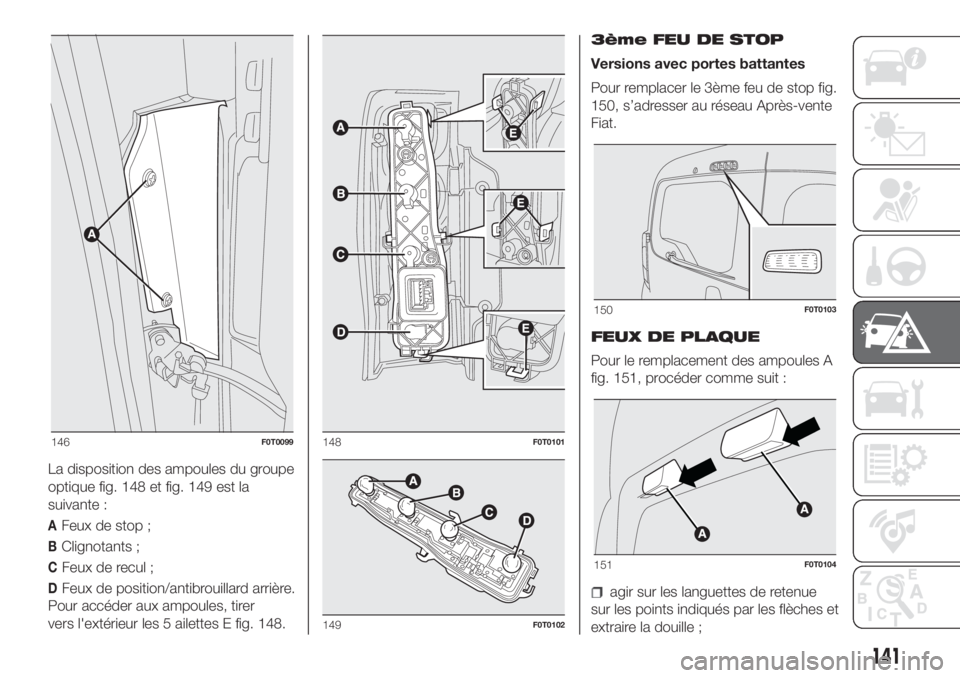

La disposition des ampoules du groupe
optique fig. 148 et fig. 149 est la
suivante :
AFeux de stop ;
BClignotants ;
CFeux de recul ;
DFeux de position/antibrouillard arrière.
Pour accéder aux ampoules, tirer
vers l'extérieur les 5 ailettes E fig. 148.3ème FEU DE STOP
Versions avec portes battantes
Pour remplacer le 3ème feu de stop fig.
150, s’adresser au réseau Après-vente
Fiat.
FEUX DE PLAQUE
Pour le remplacement des ampoules A
fig. 151, procéder comme suit :agir sur les languettes de retenue
sur les points indiqués par les flèches et
extraire la douille ;
146F0T0099148F0T0101
149F0T0102
150F0T0103
151F0T0104
141

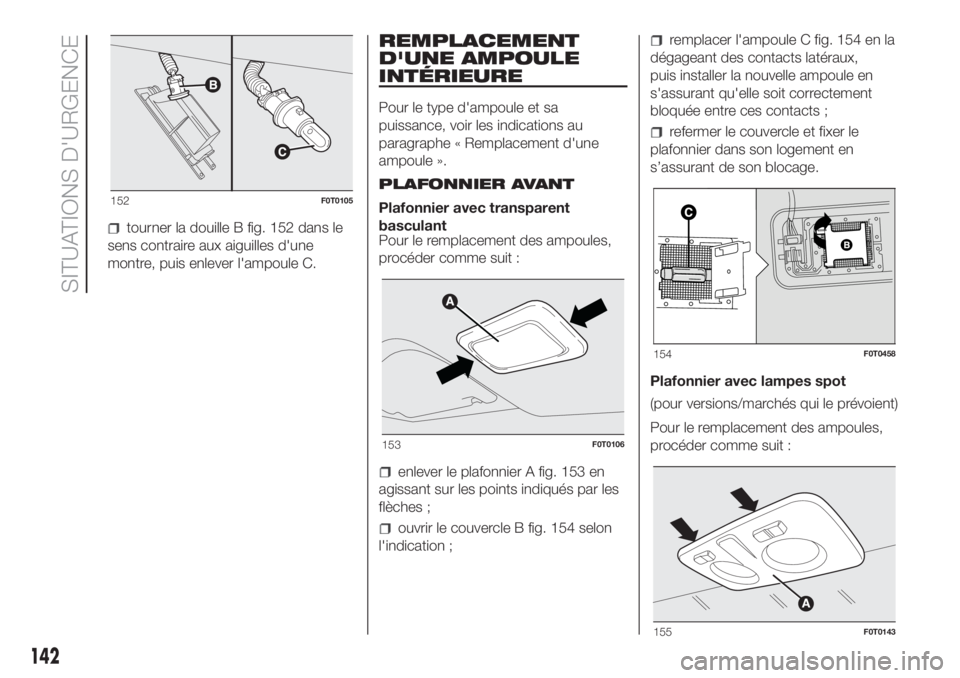

tourner la douille B fig. 152 dans le
sens contraire aux aiguilles d'une
montre, puis enlever l'ampoule C.
REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER AVANT
Plafonnier avec transparent
basculant
Pour le remplacement des ampoules,
procéder comme suit :
enlever le plafonnier A fig. 153 en
agissant sur les points indiqués par les
flèches ;
ouvrir le couvercle B fig. 154 selon
l'indication ;
remplacer l'ampoule C fig. 154 en la
dégageant des contacts latéraux,
puis installer la nouvelle ampoule en
s'assurant qu'elle soit correctement
bloquée entre ces contacts ;
refermer le couvercle et fixer le
plafonnier dans son logement en
s’assurant de son blocage.
Plafonnier avec lampes spot
(pour versions/marchés qui le prévoient)
Pour le remplacement des ampoules,
procéder comme suit :
152F0T0105
153F0T0106
154F0T0458
155F0T0143
142
SITUATIONS D'URGENCE

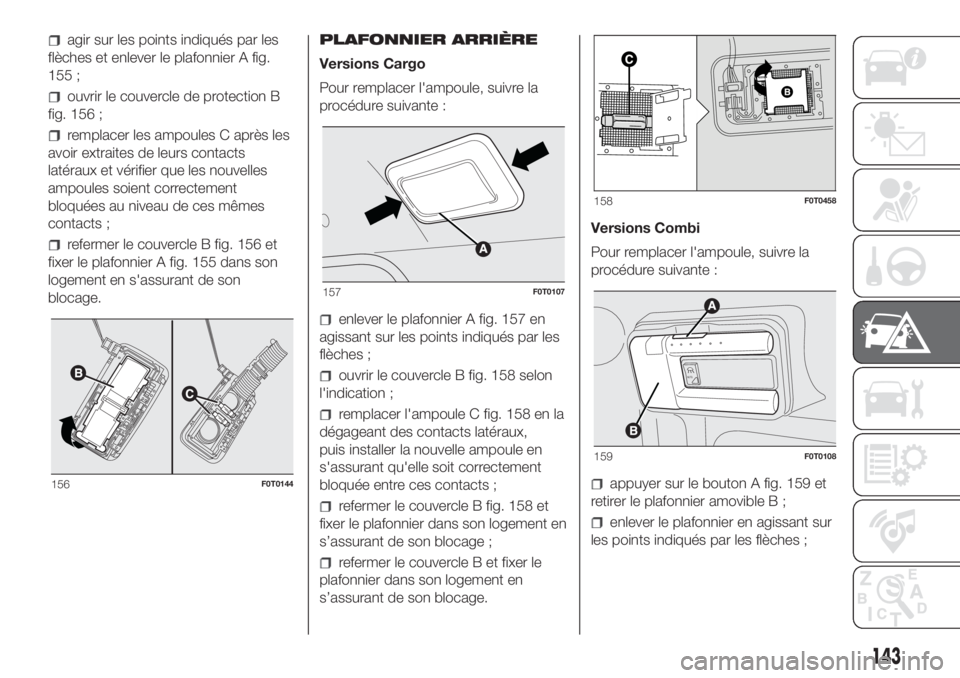

agir sur les points indiqués par les
flèches et enlever le plafonnier A fig.
155 ;
ouvrir le couvercle de protection B
fig. 156 ;
remplacer les ampoules C après les
avoir extraites de leurs contacts
latéraux et vérifier que les nouvelles
ampoules soient correctement
bloquées au niveau de ces mêmes
contacts ;
refermer le couvercle B fig. 156 et
fixer le plafonnier A fig. 155 dans son
logement en s'assurant de son
blocage.PLAFONNIER ARRIÈRE
Versions Cargo
Pour remplacer l'ampoule, suivre la
procédure suivante :
enlever le plafonnier A fig. 157 en
agissant sur les points indiqués par les
flèches ;
ouvrir le couvercle B fig. 158 selon
l'indication ;
remplacer l'ampoule C fig. 158 en la
dégageant des contacts latéraux,
puis installer la nouvelle ampoule en
s'assurant qu'elle soit correctement
bloquée entre ces contacts ;
refermer le couvercle B fig. 158 et
fixer le plafonnier dans son logement en
s’assurant de son blocage ;
refermer le couvercle B et fixer le
plafonnier dans son logement en
s’assurant de son blocage.Versions Combi
Pour remplacer l'ampoule, suivre la
procédure suivante :
appuyer sur le bouton A fig. 159 et
retirer le plafonnier amovible B ;
enlever le plafonnier en agissant sur
les points indiqués par les flèches ;
156F0T0144
157F0T0107
158F0T0458
A
U
T
O
159F0T0108
143

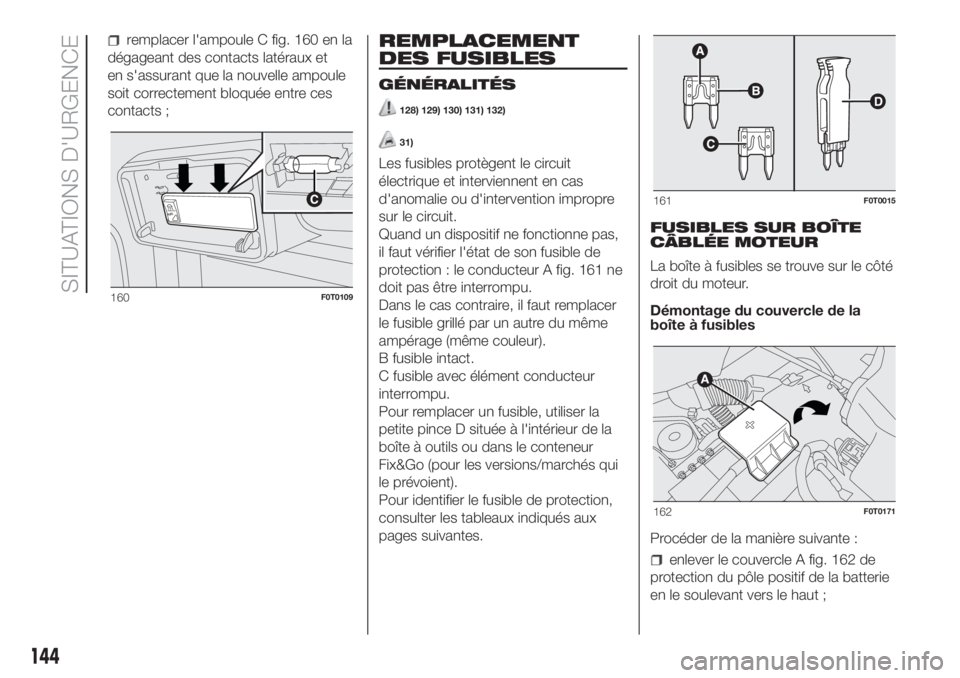

remplacer l'ampoule C fig. 160 en la
dégageant des contacts latéraux et
en s'assurant que la nouvelle ampoule
soit correctement bloquée entre ces
contacts ;REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
128) 129) 130) 131) 132)
31)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Quand un dispositif ne fonctionne pas,
il faut vérifier l'état de son fusible de
protection : le conducteur A fig. 161 ne
doit pas être interrompu.
Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même
ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur
interrompu.
Pour remplacer un fusible, utiliser la
petite pince D située à l'intérieur de la
boîte à outils ou dans le conteneur
Fix&Go (pour les versions/marchés qui
le prévoient).
Pour identifier le fusible de protection,
consulter les tableaux indiqués aux
pages suivantes.FUSIBLES SUR BOÎTE
CÂBLÉE MOTEUR
La boîte à fusibles se trouve sur le côté
droit du moteur.
Démontage du couvercle de la
boîte à fusibles
Procéder de la manière suivante :
enlever le couvercle A fig. 162 de
protection du pôle positif de la batterie
en le soulevant vers le haut ;
A
U
T
O
160F0T0109
161F0T0015
162F0T0171
144
SITUATIONS D'URGENCE

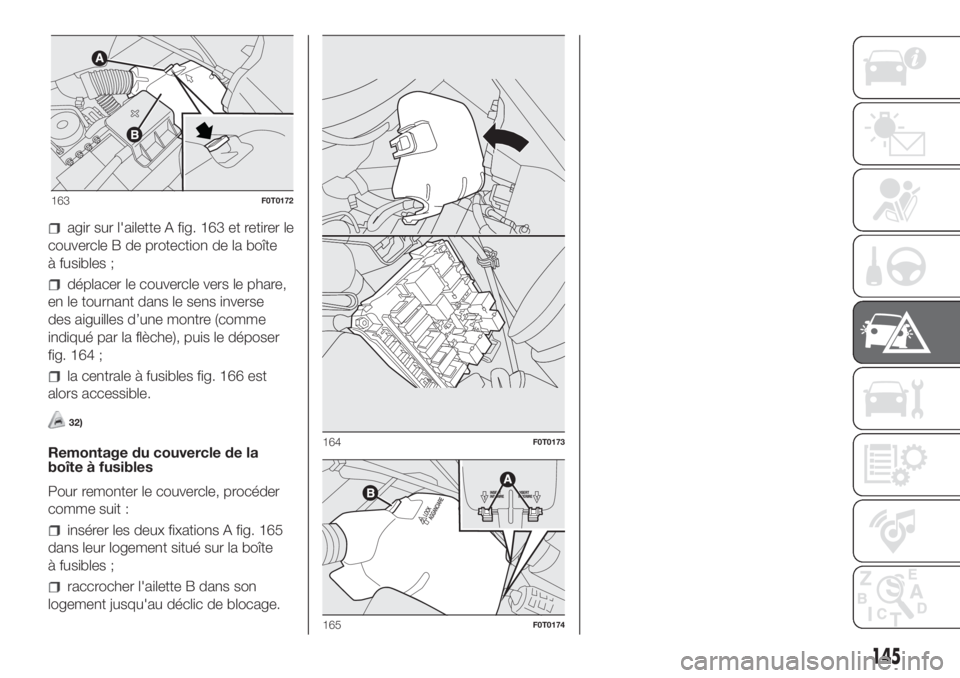

agir sur l'ailette A fig. 163 et retirer le
couvercle B de protection de la boîte
à fusibles ;
déplacer le couvercle vers le phare,
en le tournant dans le sens inverse
des aiguilles d’une montre (comme
indiqué par la flèche), puis le déposer
fig. 164 ;
la centrale à fusibles fig. 166 est
alors accessible.
32)
Remontage du couvercle de la
boîte à fusibles
Pour remonter le couvercle, procéder
comme suit :
insérer les deux fixations A fig. 165
dans leur logement situé sur la boîte
à fusibles ;
raccrocher l'ailette B dans son
logement jusqu'au déclic de blocage.
163F0T0172
164F0T0173
165F0T0174
145

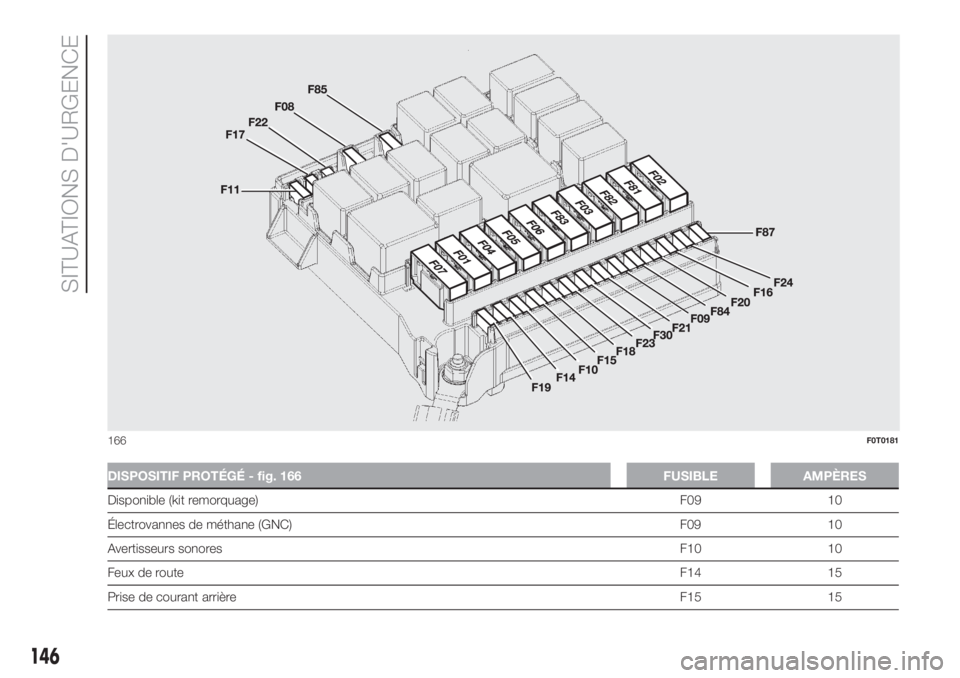

DISPOSITIF PROTÉGÉ - fig. 166 FUSIBLE AMPÈRES
Disponible (kit remorquage)F09 10
Électrovannes de méthane (GNC) F09 10
Avertisseurs sonoresF10 10
Feux de routeF14 15
Prise de courant arrièreF15 15
166F0T0181
146
SITUATIONS D'URGENCE

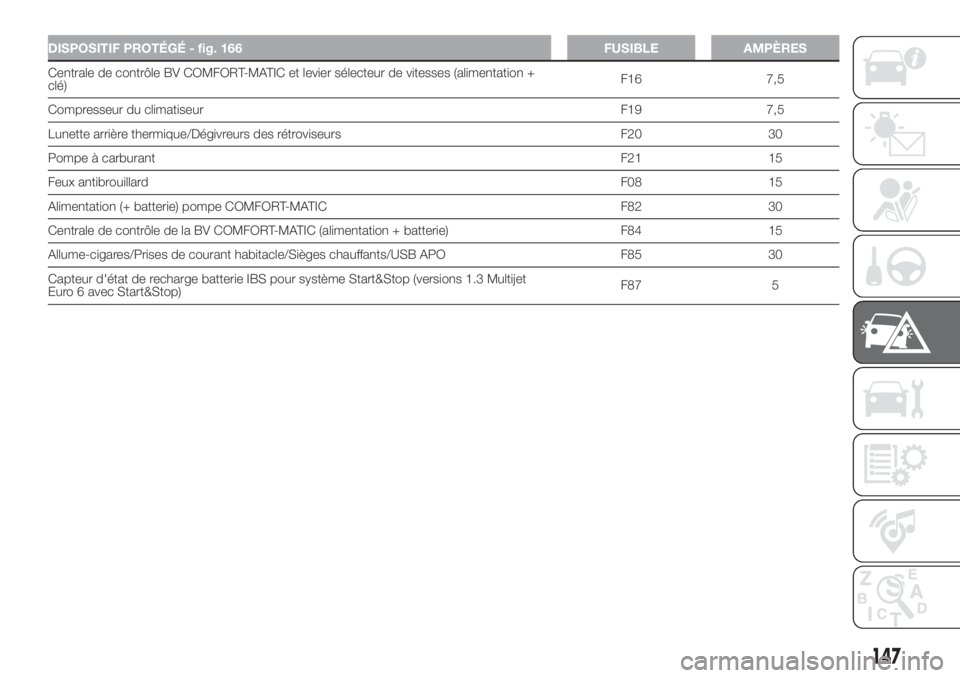

DISPOSITIF PROTÉGÉ - fig. 166 FUSIBLE AMPÈRES
Centrale de contrôle BV COMFORT-MATIC et levier sélecteur de vitesses (alimentation +
clé)F16 7,5
Compresseur du climatiseurF19 7,5
Lunette arrière thermique/Dégivreurs des rétroviseurs F20 30
Pompe à carburantF21 15
Feux antibrouillardF08 15
Alimentation (+ batterie) pompe COMFORT-MATIC F82 30
Centrale de contrôle de la BV COMFORT-MATIC (alimentation + batterie) F84 15
Allume-cigares/Prises de courant habitacle/Sièges chauffants/USB APO F85 30
Capteur d'état de recharge batterie IBS pour système Start&Stop (versions 1.3 Multijet
Euro 6 avec Start&Stop)F87 5
147

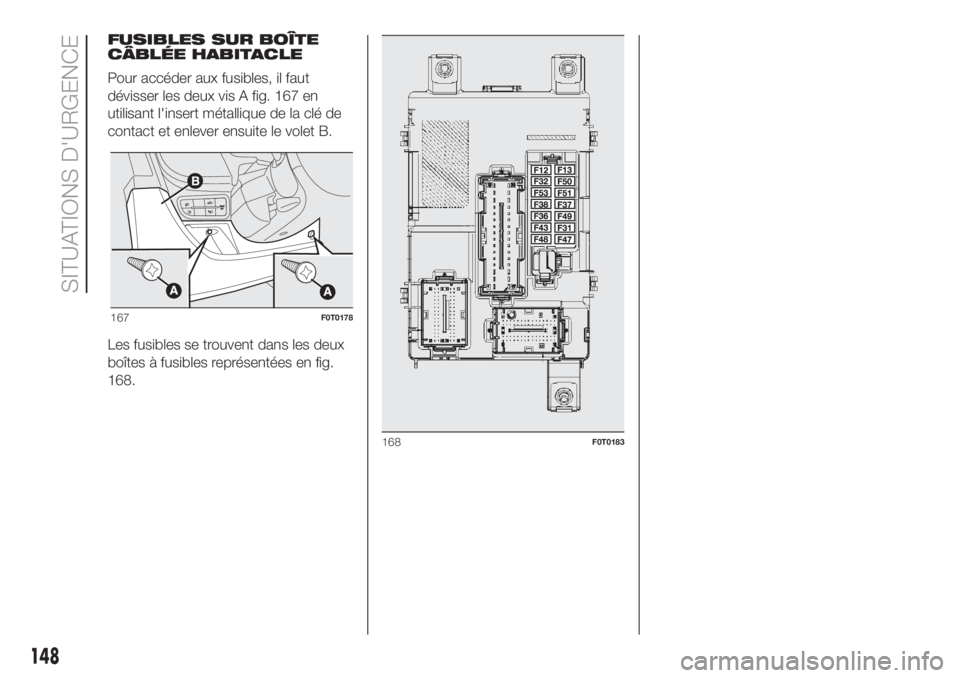

FUSIBLES SUR BOÎTE
CÂBLÉE HABITACLE
Pour accéder aux fusibles, il faut
dévisser les deux vis A fig. 167 en
utilisant l'insert métallique de la clé de
contact et enlever ensuite le volet B.
Les fusibles se trouvent dans les deux
boîtes à fusibles représentées en fig.
168.
167F0T0178
168F0T0183
148
