97)Tant que le moteur n'est pas lancé, le
servofrein et la direction assistée électrique
ne sont pas actifs ; par conséquent, il est
nécessaire d'exercer un effort plus
important qu'en temps normal sur la
pédale de frein et sur le volant.
ATTENTION
13)Il est recommandé, au cours de la
première période d'utilisation, de ne pas
pousser le véhicule à fond (par exemple,
accélérations excessives, parcours
démesurément longs aux régimes maxi,
freinages trop intenses, etc.).
14)Moteur coupé, ne pas laisser la clé de
contact sur MAR pour éviter qu'une
absorption inutile de courant ne décharge
la batterie.
15)Le clignotement du témoin
pendant 60 secondes après le
démarrage ou durant un entraînement
prolongé signale une anomalie du système
de préchauffage des bougies. Si le moteur
démarre, on peut utiliser le véhicule
normalement, mais il faut s'adresser au
réseau Après-vente Fiat le plus tôt
possible.
16)Il est donc nécessaire qu'une réserve
de carburant se trouve systématiquement
dans le réservoir d'essence pour ne pas
endommager la pompe à essence et pour
garantir les commutations temporaires
du mode de fonctionnement à méthane au
mode de fonctionnement à l'essence, en
cas de demande de performances élevées.17)En cas de non démarrage du moteur
avec une vitesse engagée, la situation
de danger potentiel due au fait que la boîte
de vitesses s’est placée automatiquement
au point mort, est signalée par un
avertisseur sonore.
18)Éviter absolument le démarrage par
poussée, par remorquage ou en profitant
des pentes. Ces manœuvres pourraient
provoquer l'arrivée de carburant dans
le pot catalytique et l'endommager
de manière irréversible.
19)Le « coup d'accélérateur » avant de
couper le moteur est inutile ; il contribue
uniquement à augmenter la consommation
de carburant et peut même être nuisible,
surtout pour les moteurs équipés de
turbocompresseur.

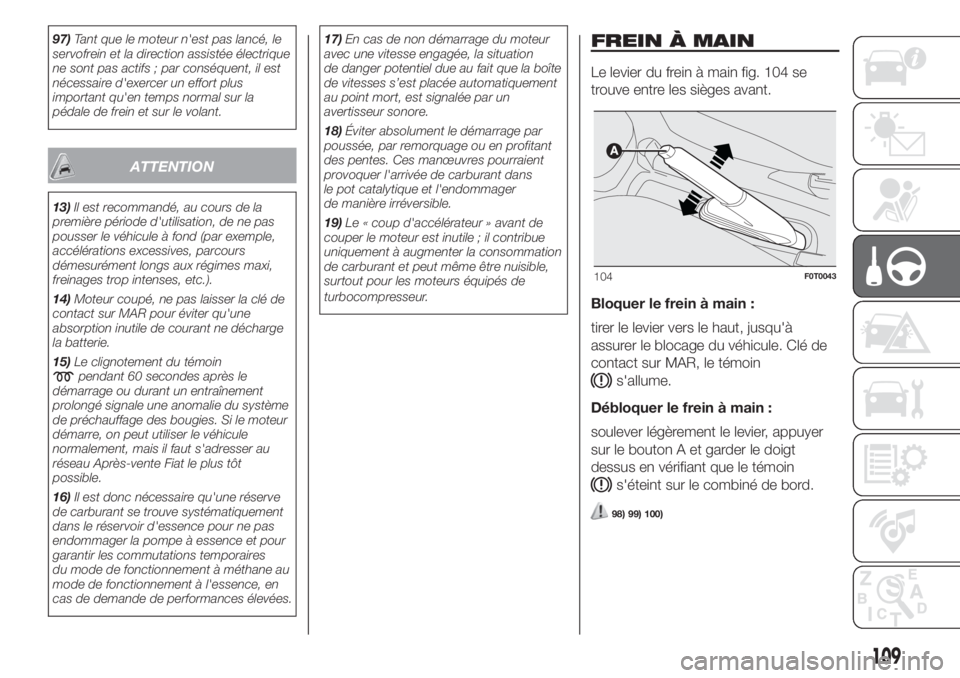

FREIN À MAIN
Le levier du frein à main fig. 104 se
trouve entre les sièges avant.
Bloquer le frein à main :
tirer le levier vers le haut, jusqu'à
assurer le blocage du véhicule. Clé de
contact sur MAR, le témoin
s'allume.
Débloquer le frein à main :
soulever légèrement le levier, appuyer
sur le bouton A et garder le doigt
dessus en vérifiant que le témoin
s'éteint sur le combiné de bord.
98) 99) 100)
104F0T0043
109

ATTENTION
98)Ne jamais laisser d'enfants seuls dans
le véhicule sans surveillance. Lorsqu'on
quitte le véhicule, toujours extraire la clé de
contact et l'emporter.
99)Il suffit de tirer le levier de quelques
crans pour bloquer le véhicule ; si tel n'est
pas le cas, s'adresser au réseau
Après-vente Fiat pour faire procéder au
réglage.
100)Durant les manœuvres de
stationnement sur route en pente, braquer
les roues avant vers le trottoir (si le véhicule
est tourné vers le bas), ou dans le sens
opposé si le véhicule est tourné vers le
haut. Si le véhicule est garé sur une côte
raide, il est préférable de bloquer les roues
avec une cale ou une pierre.

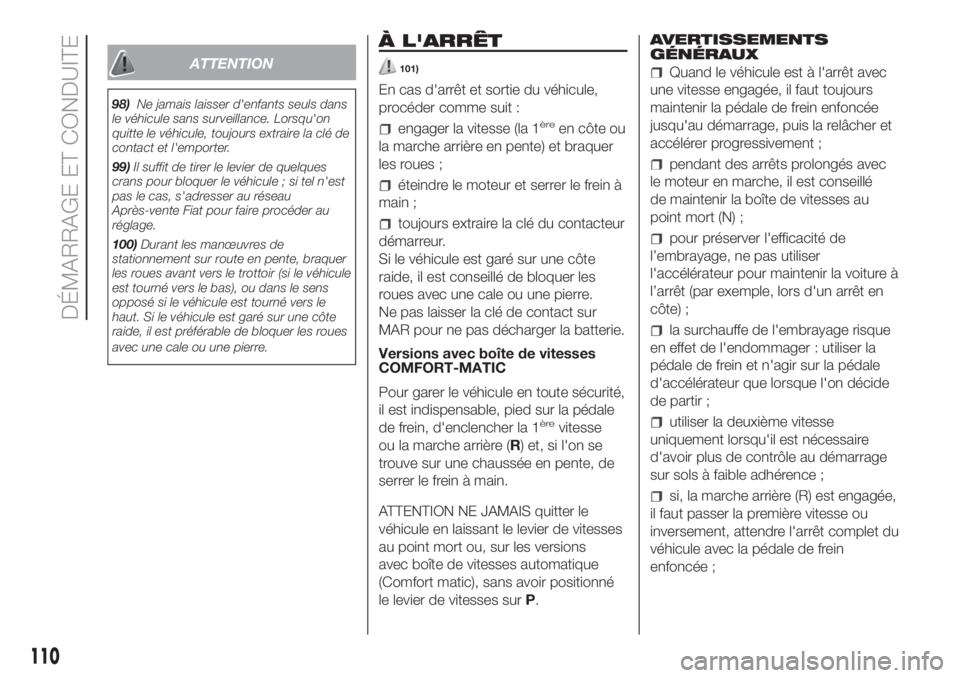

À L'ARRÊT
101)
En cas d'arrêt et sortie du véhicule,
procéder comme suit :
engager la vitesse (la 1èreen côte ou
la marche arrière en pente) et braquer
les roues ;
éteindre le moteur et serrer le frein à
main ;
toujours extraire la clé du contacteur
démarreur.
Si le véhicule est garé sur une côte
raide, il est conseillé de bloquer les
roues avec une cale ou une pierre.
Ne pas laisser la clé de contact sur
MAR pour ne pas décharger la batterie.
Versions avec boîte de vitesses
COMFORT-MATIC
Pour garer le véhicule en toute sécurité,
il est indispensable, pied sur la pédale
de frein, d'enclencher la 1
èrevitesse
ou la marche arrière (R) et, si l'on se
trouve sur une chaussée en pente, de
serrer le frein à main.
ATTENTION NE JAMAIS quitter le
véhicule en laissant le levier de vitesses
au point mort ou, sur les versions
avec boîte de vitesses automatique
(Comfort matic), sans avoir positionné
le levier de vitesses surP.AVERTISSEMENTS
GÉNÉRAUX
Quand le véhicule est à l'arrêt avec
une vitesse engagée, il faut toujours
maintenir la pédale de frein enfoncée
jusqu'au démarrage, puis la relâcher et
accélérer progressivement ;
pendant des arrêts prolongés avec
le moteur en marche, il est conseillé
de maintenir la boîte de vitesses au
point mort (N) ;
pour préserver l'efficacité de
l’embrayage, ne pas utiliser
l'accélérateur pour maintenir la voiture à
l’arrêt (par exemple, lors d'un arrêt en
côte) ;
la surchauffe de l'embrayage risque
en effet de l'endommager : utiliser la
pédale de frein et n'agir sur la pédale
d'accélérateur que lorsque l'on décide
de partir ;
utiliser la deuxième vitesse
uniquement lorsqu'il est nécessaire
d'avoir plus de contrôle au démarrage
sur sols à faible adhérence ;
si, la marche arrière (R) est engagée,
il faut passer la première vitesse ou
inversement, attendre l'arrêt complet du
véhicule avec la pédale de frein
enfoncée ;
110
DÉMARRAGE ET CONDUITE

bien que cela soit fortement
déconseillé, si pour quelque raison, on
devait rouler au point mort (N) en
descente, à la demande d’engagement
d'une vitesse, le système enclenche
automatiquement la vitesse optimale
pour permettre de transmettre
correctement le couple moteur aux
roues.
ATTENTION
101)Ne jamais laisser d'enfants seuls dans
le véhicule sans surveillance. Lorsqu'on
quitte le véhicule, toujours extraire la clé de
contact et l'emporter.

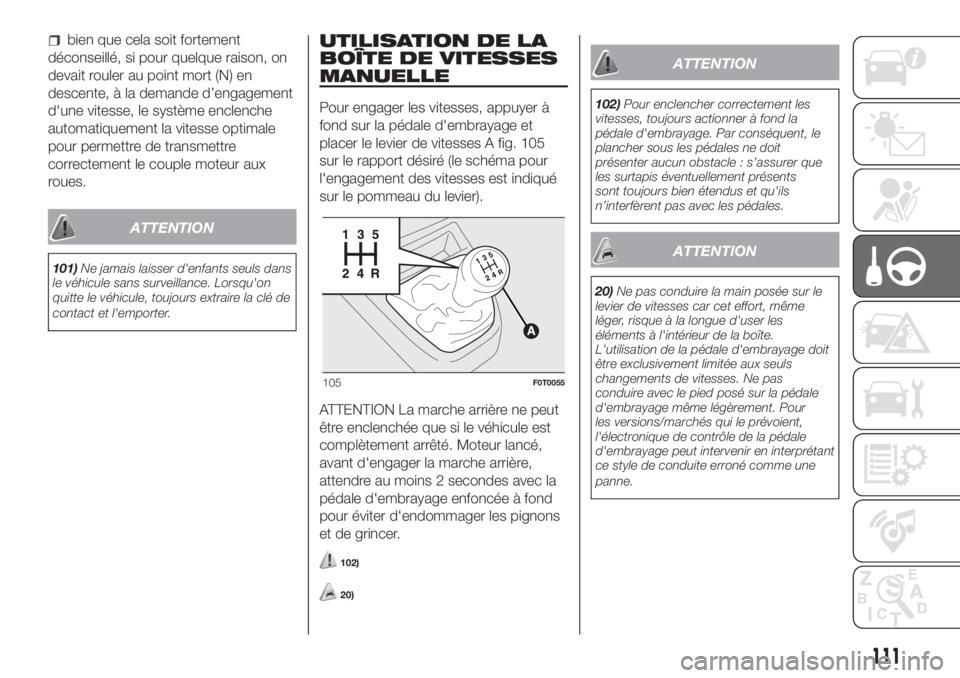

UTILISATION DE LA
BOÎTE DE VITESSES
MANUELLE
Pour engager les vitesses, appuyer à
fond sur la pédale d'embrayage et
placer le levier de vitesses A fig. 105
sur le rapport désiré (le schéma pour
l'engagement des vitesses est indiqué
sur le pommeau du levier).
ATTENTION La marche arrière ne peut
être enclenchée que si le véhicule est
complètement arrêté. Moteur lancé,
avant d'engager la marche arrière,
attendre au moins 2 secondes avec la
pédale d'embrayage enfoncée à fond
pour éviter d'endommager les pignons
et de grincer.
102)
20)
ATTENTION
102)Pour enclencher correctement les
vitesses, toujours actionner à fond la
pédale d'embrayage. Par conséquent, le
plancher sous les pédales ne doit
présenter aucun obstacle : s’assurer que
les surtapis éventuellement présents
sont toujours bien étendus et qu'ils
n’interfèrent pas avec les pédales.
ATTENTION
20)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les
éléments à l'intérieur de la boîte.
L'utilisation de la pédale d'embrayage doit
être exclusivement limitée aux seuls
changements de vitesses. Ne pas
conduire avec le pied posé sur la pédale
d'embrayage même légèrement. Pour
les versions/marchés qui le prévoient,
l'électronique de contrôle de la pédale
d'embrayage peut intervenir en interprétant
ce style de conduite erroné comme une
panne.
105F0T0055
111

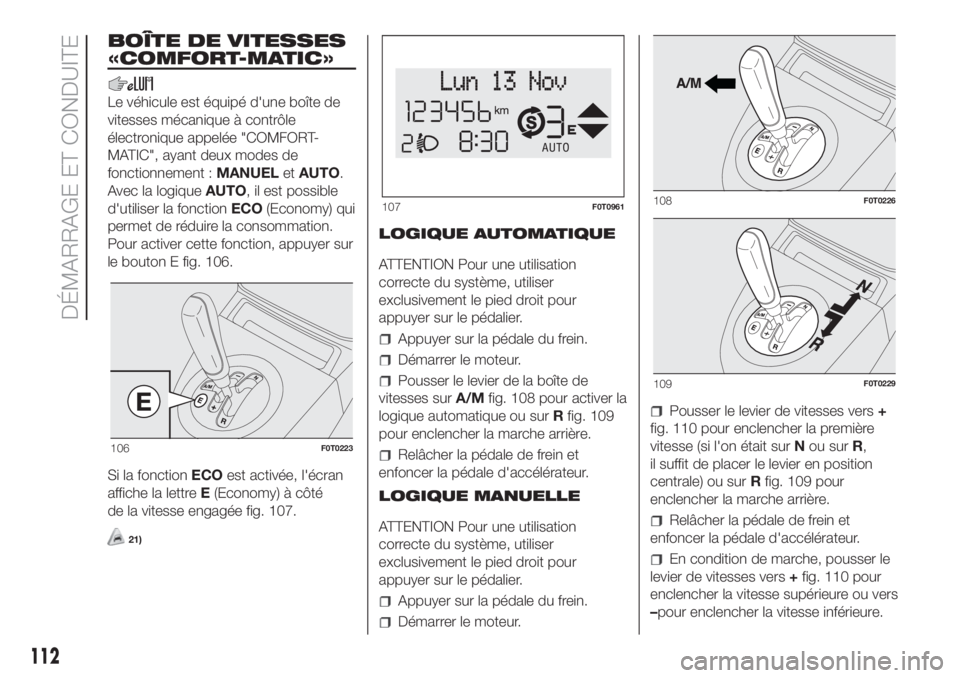

BOÎTE DE VITESSES
«COMFORT-MATIC»
Le véhicule est équipé d'une boîte de
vitesses mécanique à contrôle
électronique appelée "COMFORT-
MATIC", ayant deux modes de
fonctionnement :MANUELetAUTO.
Avec la logiqueAUTO, il est possible
d'utiliser la fonctionECO(Economy) qui
permet de réduire la consommation.
Pour activer cette fonction, appuyer sur
le bouton E fig. 106.
Si la fonctionECOest activée, l'écran
affiche la lettreE(Economy) à côté
de la vitesse engagée fig. 107.
21)
LOGIQUE AUTOMATIQUE
ATTENTION Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale du frein.
Démarrer le moteur.
Pousser le levier de la boîte de
vitesses surA/Mfig. 108 pour activer la
logique automatique ou surRfig. 109
pour enclencher la marche arrière.
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
LOGIQUE MANUELLE
ATTENTION Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale du frein.
Démarrer le moteur.
Pousser le levier de vitesses vers+
fig. 110 pour enclencher la première
vitesse (si l'on était surNou surR,
il suffit de placer le levier en position
centrale) ou surRfig. 109 pour
enclencher la marche arrière.
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
En condition de marche, pousser le
levier de vitesses vers+fig. 110 pour
enclencher la vitesse supérieure ou vers
–pour enclencher la vitesse inférieure.
106F0T0223
107F0T0961108F0T0226
109F0T0229
112
DÉMARRAGE ET CONDUITE

NOTE Pendant le changement de
vitesse, il n'est pas nécessaire
de relâcher la pédale d'accélérateur. Si
la demande de changement de vitesse
risque de compromettre le bon
fonctionnement du moteur et de la
boîte de vitesses, le système
n'autorisera pas le changement de
vitesse.
ATTENTION
21)Éviter de garder la main sur le levier en
dehors des phases de demande de
changement de vitesses ou du mode
Auto/Manual.

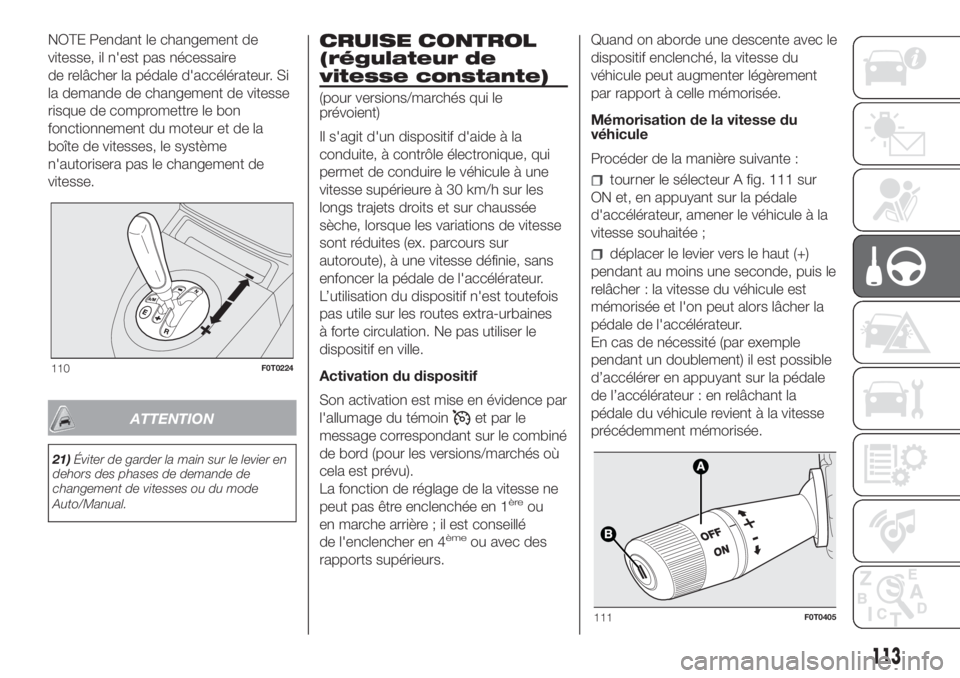

CRUISE CONTROL
(régulateur de
vitesse constante)
(pour versions/marchés qui le
prévoient)
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de conduire le véhicule à une
vitesse supérieure à 30 km/h sur les
longs trajets droits et sur chaussée
sèche, lorsque les variations de vitesse
sont réduites (ex. parcours sur
autoroute), à une vitesse définie, sans
enfoncer la pédale de l'accélérateur.
L’utilisation du dispositif n'est toutefois
pas utile sur les routes extra-urbaines
à forte circulation. Ne pas utiliser le
dispositif en ville.
Activation du dispositif
Son activation est mise en évidence par
l'allumage du témoin
et par le
message correspondant sur le combiné
de bord (pour les versions/marchés où
cela est prévu).
La fonction de réglage de la vitesse ne
peut pas être enclenchée en 1
èreou
en marche arrière ; il est conseillé
de l'enclencher en 4
èmeou avec des
rapports supérieurs.Quand on aborde une descente avec le
dispositif enclenché, la vitesse du
véhicule peut augmenter légèrement
par rapport à celle mémorisée.
Mémorisation de la vitesse du
véhicule
Procéder de la manière suivante :
tourner le sélecteur A fig. 111 sur
ON et, en appuyant sur la pédale
d'accélérateur, amener le véhicule à la
vitesse souhaitée ;
déplacer le levier vers le haut (+)
pendant au moins une seconde, puis le
relâcher : la vitesse du véhicule est
mémorisée et l'on peut alors lâcher la
pédale de l'accélérateur.
En cas de nécessité (par exemple
pendant un doublement) il est possible
d’accélérer en appuyant sur la pédale
de l’accélérateur : en relâchant la
pédale du véhicule revient à la vitesse
précédemment mémorisée.
110F0T0224
111F0T0405
113

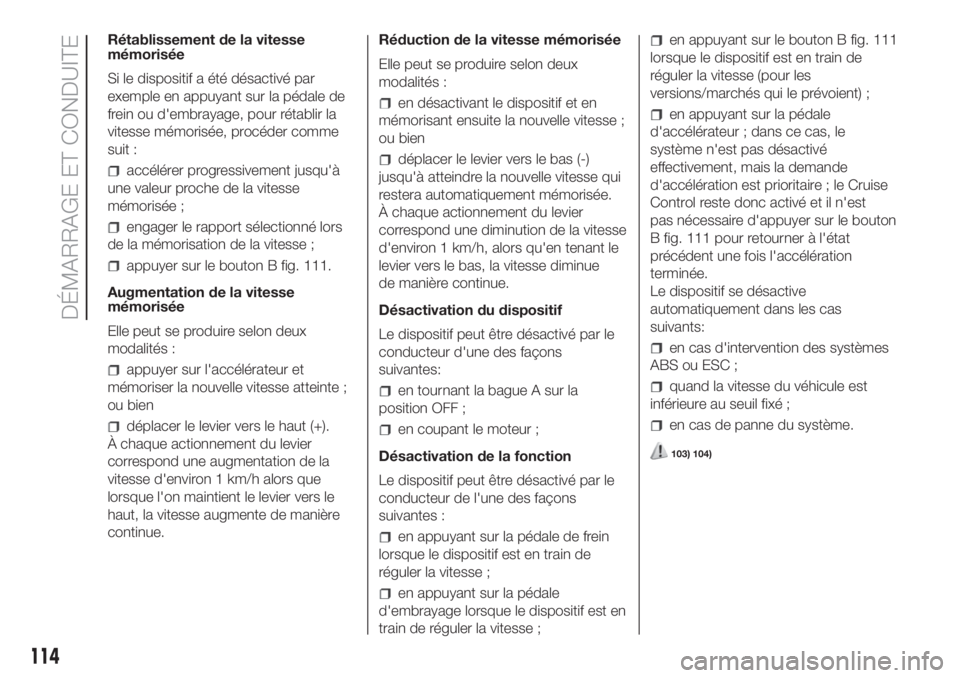

Rétablissement de la vitesse
mémorisée
Si le dispositif a été désactivé par
exemple en appuyant sur la pédale de
frein ou d'embrayage, pour rétablir la
vitesse mémorisée, procéder comme
suit :
accélérer progressivement jusqu'à
une valeur proche de la vitesse
mémorisée ;
engager le rapport sélectionné lors
de la mémorisation de la vitesse ;
appuyer sur le bouton B fig. 111.
Augmentation de la vitesse
mémorisée
Elle peut se produire selon deux
modalités :
appuyer sur l'accélérateur et
mémoriser la nouvelle vitesse atteinte ;
ou bien
déplacer le levier vers le haut (+).
À chaque actionnement du levier
correspond une augmentation de la
vitesse d'environ 1 km/h alors que
lorsque l'on maintient le levier vers le
haut, la vitesse augmente de manière
continue.Réduction de la vitesse mémorisée
Elle peut se produire selon deux
modalités :
en désactivant le dispositif et en
mémorisant ensuite la nouvelle vitesse ;
ou bien
déplacer le levier vers le bas (-)
jusqu'à atteindre la nouvelle vitesse qui
restera automatiquement mémorisée.
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse diminue
de manière continue.
Désactivation du dispositif
Le dispositif peut être désactivé par le
conducteur d'une des façons
suivantes:
en tournant la bague A sur la
position OFF ;
en coupant le moteur ;
Désactivation de la fonction
Le dispositif peut être désactivé par le
conducteur de l'une des façons
suivantes :
en appuyant sur la pédale de frein
lorsque le dispositif est en train de
réguler la vitesse ;
en appuyant sur la pédale
d'embrayage lorsque le dispositif est en
train de réguler la vitesse ;
en appuyant sur le bouton B fig. 111
lorsque le dispositif est en train de
réguler la vitesse (pour les
versions/marchés qui le prévoient) ;
en appuyant sur la pédale
d'accélérateur ; dans ce cas, le
système n'est pas désactivé
effectivement, mais la demande
d'accélération est prioritaire ; le Cruise
Control reste donc activé et il n'est
pas nécessaire d'appuyer sur le bouton
B fig. 111 pour retourner à l'état
précédent une fois l'accélération
terminée.
Le dispositif se désactive
automatiquement dans les cas
suivants:
en cas d'intervention des systèmes
ABS ou ESC ;
quand la vitesse du véhicule est
inférieure au seuil fixé ;
en cas de panne du système.
103) 104)
114
DÉMARRAGE ET CONDUITE

ATTENTION
103)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
104)En cas de fonctionnement défectueux
ou de panne du dispositif, tourner la
bague A sur OFF et s'adresser au Réseau
Après-vente Fiat.

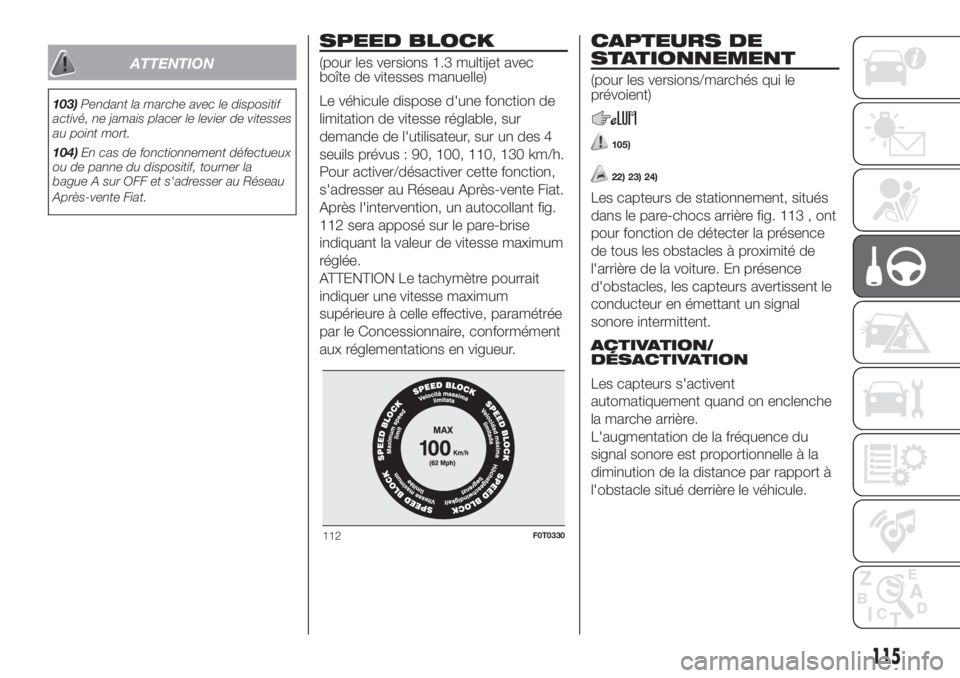

SPEED BLOCK
(pour les versions 1.3 multijet avec
boîte de vitesses manuelle)
Le véhicule dispose d'une fonction de
limitation de vitesse réglable, sur
demande de l'utilisateur, sur un des 4
seuils prévus : 90, 100, 110, 130 km/h.
Pour activer/désactiver cette fonction,
s'adresser au Réseau Après-vente Fiat.
Après l'intervention, un autocollant fig.
112 sera apposé sur le pare-brise
indiquant la valeur de vitesse maximum
réglée.
ATTENTION Le tachymètre pourrait
indiquer une vitesse maximum
supérieure à celle effective, paramétrée
par le Concessionnaire, conformément
aux réglementations en vigueur.
CAPTEURS DE
STATIONNEMENT
(pour les versions/marchés qui le
prévoient)
105)
22) 23) 24)
Les capteurs de stationnement, situés
dans le pare-chocs arrière fig. 113 , ont
pour fonction de détecter la présence
de tous les obstacles à proximité de
l'arrière de la voiture. En présence
d'obstacles, les capteurs avertissent le
conducteur en émettant un signal
sonore intermittent.
ACTIVATION/
DÉSACTIVATION
Les capteurs s'activent
automatiquement quand on enclenche
la marche arrière.
L'augmentation de la fréquence du
signal sonore est proportionnelle à la
diminution de la distance par rapport à
l'obstacle situé derrière le véhicule.
112F0T0330
115

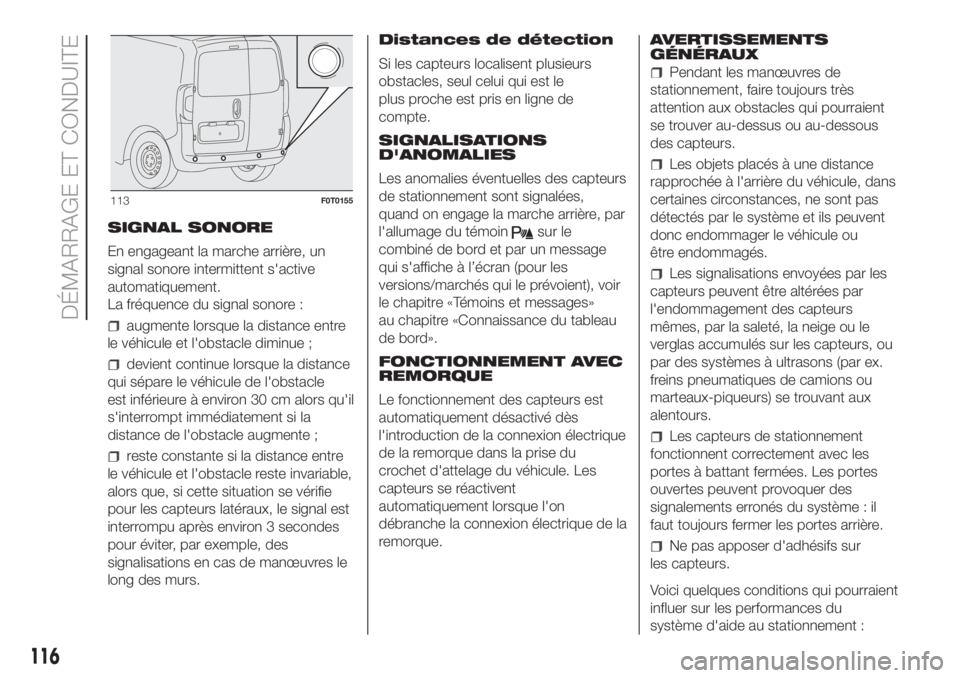

SIGNAL SONORE
En engageant la marche arrière, un
signal sonore intermittent s'active
automatiquement.
La fréquence du signal sonore :
augmente lorsque la distance entre
le véhicule et l'obstacle diminue ;
devient continue lorsque la distance
qui sépare le véhicule de l'obstacle
est inférieure à environ 30 cm alors qu'il
s'interrompt immédiatement si la
distance de l'obstacle augmente ;
reste constante si la distance entre
le véhicule et l'obstacle reste invariable,
alors que, si cette situation se vérifie
pour les capteurs latéraux, le signal est
interrompu après environ 3 secondes
pour éviter, par exemple, des
signalisations en cas de manœuvres le
long des murs.Distances de détection
Si les capteurs localisent plusieurs
obstacles, seul celui qui est le
plus proche est pris en ligne de
compte.
SIGNALISATIONS
D'ANOMALIES
Les anomalies éventuelles des capteurs
de stationnement sont signalées,
quand on engage la marche arrière, par
l'allumage du témoin
sur le
combiné de bord et par un message
qui s'affiche à l’écran (pour les
versions/marchés qui le prévoient), voir
le chapitre «Témoins et messages»
au chapitre «Connaissance du tableau
de bord».
FONCTIONNEMENT AVEC
REMORQUE
Le fonctionnement des capteurs est
automatiquement désactivé dès
l'introduction de la connexion électrique
de la remorque dans la prise du
crochet d'attelage du véhicule. Les
capteurs se réactivent
automatiquement lorsque l'on
débranche la connexion électrique de la
remorque.AVERTISSEMENTS
GÉNÉRAUX
Pendant les manœuvres de
stationnement, faire toujours très
attention aux obstacles qui pourraient
se trouver au-dessus ou au-dessous
des capteurs.
Les objets placés à une distance
rapprochée à l'arrière du véhicule, dans
certaines circonstances, ne sont pas
détectés par le système et ils peuvent
donc endommager le véhicule ou
être endommagés.
Les signalisations envoyées par les
capteurs peuvent être altérées par
l'endommagement des capteurs
mêmes, par la saleté, la neige ou le
verglas accumulés sur les capteurs, ou
par des systèmes à ultrasons (par ex.
freins pneumatiques de camions ou
marteaux-piqueurs) se trouvant aux
alentours.
Les capteurs de stationnement
fonctionnent correctement avec les
portes à battant fermées. Les portes
ouvertes peuvent provoquer des
signalements erronés du système : il
faut toujours fermer les portes arrière.
Ne pas apposer d'adhésifs sur
les capteurs.
Voici quelques conditions qui pourraient
influer sur les performances du
système d'aide au stationnement :
113F0T0155
116
DÉMARRAGE ET CONDUITE

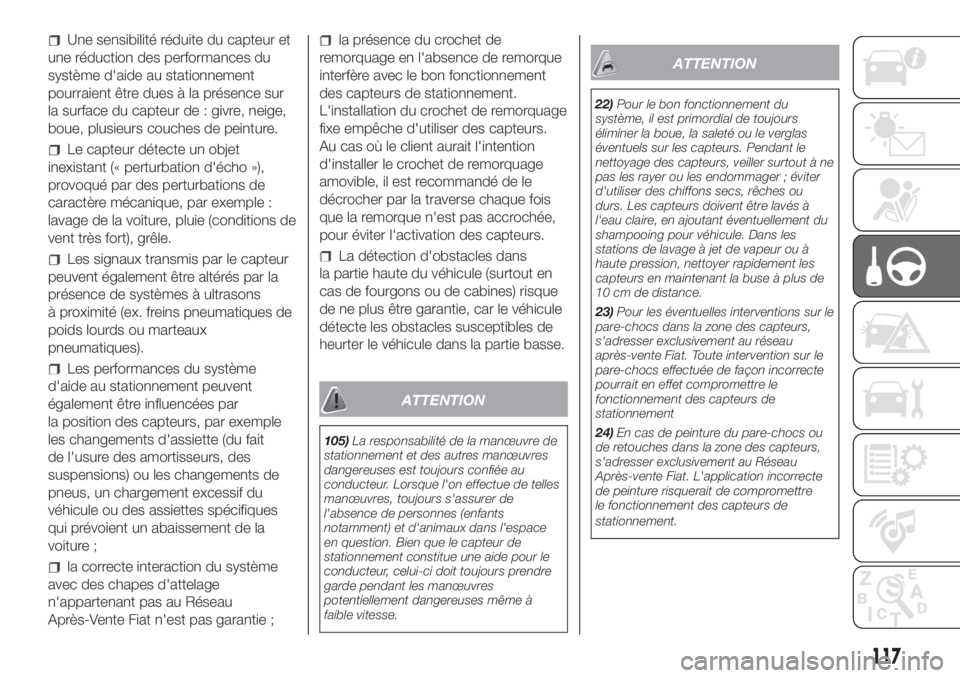

Une sensibilité réduite du capteur et
une réduction des performances du
système d'aide au stationnement
pourraient être dues à la présence sur
la surface du capteur de : givre, neige,
boue, plusieurs couches de peinture.
Le capteur détecte un objet
inexistant (« perturbation d'écho »),
provoqué par des perturbations de
caractère mécanique, par exemple :
lavage de la voiture, pluie (conditions de
vent très fort), grêle.
Les signaux transmis par le capteur
peuvent également être altérés par la
présence de systèmes à ultrasons
à proximité (ex. freins pneumatiques de
poids lourds ou marteaux
pneumatiques).
Les performances du système
d'aide au stationnement peuvent
également être influencées par
la position des capteurs, par exemple
les changements d'assiette (du fait
de l'usure des amortisseurs, des
suspensions) ou les changements de
pneus, un chargement excessif du
véhicule ou des assiettes spécifiques
qui prévoient un abaissement de la
voiture ;
la correcte interaction du système
avec des chapes d'attelage
n'appartenant pas au Réseau
Après-Vente Fiat n'est pas garantie ;
la présence du crochet de
remorquage en l'absence de remorque
interfère avec le bon fonctionnement
des capteurs de stationnement.
L'installation du crochet de remorquage
fixe empêche d'utiliser des capteurs.
Au cas où le client aurait l'intention
d'installer le crochet de remorquage
amovible, il est recommandé de le
décrocher par la traverse chaque fois
que la remorque n'est pas accrochée,
pour éviter l'activation des capteurs.
La détection d'obstacles dans
la partie haute du véhicule (surtout en
cas de fourgons ou de cabines) risque
de ne plus être garantie, car le véhicule
détecte les obstacles susceptibles de
heurter le véhicule dans la partie basse.
ATTENTION
105)La responsabilité de la manœuvre de
stationnement et des autres manœuvres
dangereuses est toujours confiée au
conducteur. Lorsque l'on effectue de telles
manœuvres, toujours s'assurer de
l'absence de personnes (enfants
notamment) et d'animaux dans l'espace
en question. Bien que le capteur de
stationnement constitue une aide pour le
conducteur, celui-ci doit toujours prendre
garde pendant les manœuvres
potentiellement dangereuses même à
faible vitesse.
ATTENTION
22)Pour le bon fonctionnement du
système, il est primordial de toujours
éliminer la boue, la saleté ou le verglas
éventuels sur les capteurs. Pendant le
nettoyage des capteurs, veiller surtout à ne
pas les rayer ou les endommager ; éviter
d'utiliser des chiffons secs, rêches ou
durs. Les capteurs doivent être lavés à
l'eau claire, en ajoutant éventuellement du
shampooing pour véhicule. Dans les
stations de lavage à jet de vapeur ou à
haute pression, nettoyer rapidement les
capteurs en maintenant la buse à plus de
10 cm de distance.
23)Pour les éventuelles interventions sur le
pare-chocs dans la zone des capteurs,
s'adresser exclusivement au réseau
après-vente Fiat. Toute intervention sur le
pare-chocs effectuée de façon incorrecte
pourrait en effet compromettre le
fonctionnement des capteurs de
stationnement
24)En cas de peinture du pare-chocs ou
de retouches dans la zone des capteurs,
s'adresser exclusivement au Réseau
Après-vente Fiat. L'application incorrecte
de peinture risquerait de compromettre
le fonctionnement des capteurs de
stationnement.
117

SYSTÈME
Start&Stop
(pour les versions/marchés qui le
prévoient)
106) 107) 108) 109)
EN BREF
Le dispositif Start&Stop coupe
automatiquement le moteur lorsque
le véhicule est à l'arrêt et que toutes
les conditions sont remplies pour une
coupure automatique ; il redémarre
quand le conducteur décide de
se remettre en route. Ceci augmente
l'efficacité du véhicule en réduisant
la consommation, les émissions
de gaz dangereux et la pollution
sonore.
MODALITÉS DE
FONCTIONNEMENT
Mode d'arrêt du moteur
Versions avec boîte de vitesses
manuelle
Véhicule à l'arrêt, le moteur s'arrête
avec la boîte de vitesses au point mort
et la pédale d'embrayage relâchée.Versions avec boîte de vitesses
Comfort-matic
Véhicule à l'arrêt et pédale de frein
enfoncée, le moteur s'arrête si le levier
de vitesses ne se trouve pas sur la
positionR. En cas d'arrêt en côte,
l'arrêt du moteur est désactivé pour
rendre disponible la fonction « Hill
Holder » (fonction validée uniquement
lorsque le moteur tourne). L'arrêt du
moteur est signalé par l'allumage du
témoin sur le combiné de bord.
Modalité de redémarrage du
moteur
Versions avec boîte de vitesses
manuelle
Pour permettre le ré-allumage du
moteur, appuyer sur la pédale
d'embrayage.
Versions avec boîte de vitesses
Comfort-matic
En relâchant la pédale de frein, le
moteur redémarre automatiquement ;
l'icône à l'écran s'éteint. En cas de
redémarrage du moteur avec la
fonction « Hill Holder » désactivée,
déplacer le levier vers (+), (-)ouRet le
moteur redémarre.ACTIVATION ET
DÉSACTIVATION EN
MODE MANUEL
Le dispositif peut être activé/désactivé
à l'aide du bouton illustré fig. 114,
situé sur la planche de bord. La
désactivation est signalée par
l'allumage de la DEL sur le bouton. De
plus, sur certaines versions où cela
est prévu, on trouve des indications
supplémentaires d'activation/
désactivation du Start&Stop sous forme
de messages à l'écran.
Sur certaines versions, à chaque
démarrage du véhicule, le système
Start&Stop est activé, même s’il a été
désactivé avant l’arrêt.
114F0T0426
118
DÉMARRAGE ET CONDUITE
