FIAT FREEMONT 2012 Notice d'entretien (in French)

CAPACITE DES RESERVOIRS
Système métrique
Carburant (approximation) 77,6 litres
Huile moteur avec filtre
Moteur 3.6L 5,6 litres
Moteur 2.0L diesel 5,2 litres
Circuit de refroidissement*
Moteur 3.6L et système de climatisation à une ou deux zones 12,4 litres
Moteur 3.6L et système de climatisation à trois zones 13,7 litres
Moteur 2.0L diesel et système de climatisation à une ou deux zones 9,1 litres
Moteur 2.0L diesel et système de climatisation à trois zones 9,9 litres
* Y compris le chauffage et le vase d'expansion rempli au niveau MAX.
335
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULEDONNÉES TECHNIQUESTABLE DES
MATIÈRES

LIQUIDES, LUBRIFIANTS ET PIECES D'ORIGINE
MOTEURElément Liquides, lubrifiants et pièces d'origine
Liquide de refroidissement du moteurMélange à 50 % d'eau déminéralisée et de PARAFLU UP* répondant à la qualifi-
cation Fiat 9.55523 antigel/liquide de refroidissement ou équivalent.
Huile moteur - Moteur 3.6L Huile moteur entièrement synthétique indice SAE 5W-30 SELENIA K POWER
répondant à la qualification Fiat 9.55535 API SN, ILSAC GF-5 ou équivalent.
Huile moteur - Moteurs 2.0L diesel Huile moteur entièrement synthétique SAE grade 5W-30 SELENIA WR P.E
respectant la norme Fiat 9.55535–S1 ou équivalent.
Bougies - Moteur 3.6L RER8ZWYCB4 (écartement 1,1 mm)
Sélection du carburant - Moteur 3.6L Octane 91
Sélection du carburant - Moteur 2.0L diesel 50 Cétane ou plus (moins de 15 ppm de soufre)
336
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULEDONNÉES
TECHNIQUESTABLE DES MATIÈRES

CHASSISElément Liquide, lubrifiant ou pièce d'origine
Transmission automatique (pour les
versions/marchés qui en sont équipés)Lubrifiant entièrement synthétique TUTELA TRANSMISSION FORCE4 répon

DISPOSITIONS POUR LE TRAITEMENT DU VEHICULE EN FIN DE VIE
FIAT s'est engagé depuis de nombreuses années à protéger l'environnement grâce à l'amélioration constante de ses
procédés de production et de fabrication de produits, qui sont de plus en plus écologiques.
Pour offrir aux clients le meilleur service en termes de respect de la législation sur l'environnement et en réponse à la
directive européenne 2000/53/EC régissant les véhicules en fin de vie, FIAT propose à ses clients de remettre leur véhicule*
en fin de vie sans coûts supplémentaires.
La directive européenne stipule que lorsque le véhicule est remis, le dernier détenteur ou propriétaire ne doit subir aucun
frais du fait de l'absence de valeur marchande ou d'une valeur marchande négative du véhicule.
Dans tous les pays de l'Union européenne, jusqu'au 1er janvier 2007, seuls les véhicules immatriculés après le 1er
juillet 2002 étaient recueillis gratuitement, tandis que depuis 2007, le transfert est effectué gratuitement sans tenir compte
de l'année d'immatriculation pourvu que le véhicule contienne ses composants essentiels (en particulier, le moteur et la
carrosserie) et ne comporte aucun déchet supplémentaire.
Pour remettre votre véhicule en fin de vie sans frais supplémentaires, rendez-vous dans l'une de nos concessions ou l'un des
centres de récupération et mise au rebut agréés FIAT.
Ces centres ont été sélectionnés méticuleusement afin d'offrir un service de qualité supérieure pour la récupération, le
traitement et le recyclage des véhicules inutilisés en respectant l'environnement.
Vous trouverez de plus amples informations sur ces centres de récupération et mise au rebut chez les concessionnaires
FIAT ou véhicules industriels FIAT, en appelant le numéro gratuit 00800 3428 0000 ou en accédant au site Internet de Fiat.
(*) Véhicule pour le transport de passagers avec au maximum neuf sièges et un poids total autorisé de 3,5 t338

339

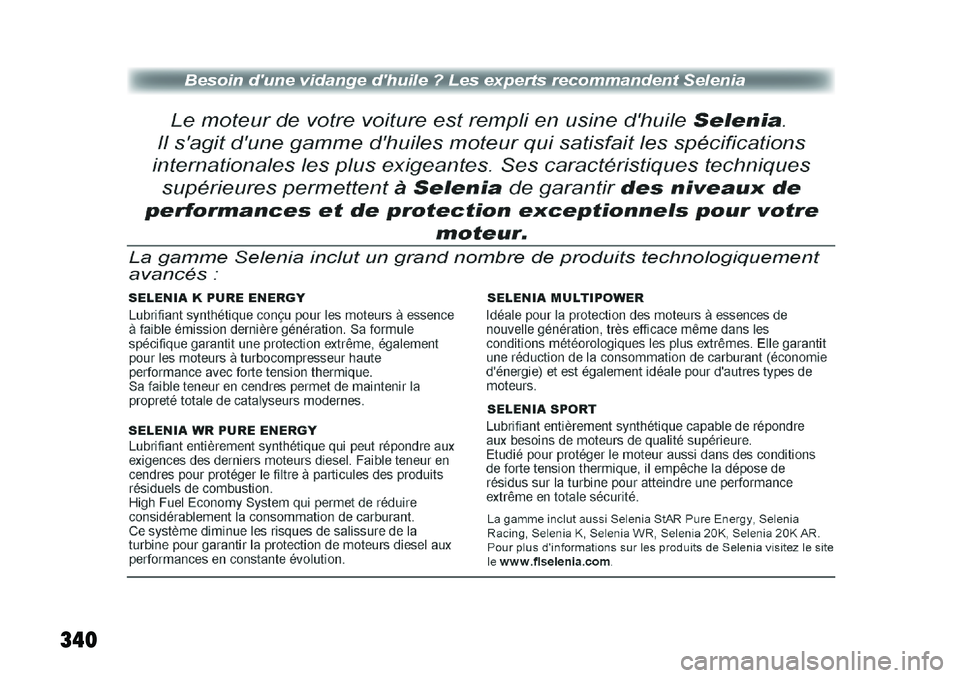

340

TABLE DES MATIÈRES
Abaissement automatique de lève-vitres . . . . . . . . . 117
ABS, témoin . . . . . . . . . . . . . . . . . . . . . . 128,130,256
Additifs, carburant . . . . . . . . . . . . . . . . . . . . . . . 333
Adhérence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
Alarme (Antivol) . . . . . . . . . . . . . . . . . . . . . . . 17,257
Alarme antivol . . . . . . . . . . . . . . . . . . . . . . . . . . . 17Allumage Clé de contact . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Amorçage du système antivol . . . . . . . . . . . . . . . . . 17
Ampoules d'éclairage . . . . . . . . . . . . . . . . . . . 216,276
Ampoules de remplacement . . . . . . . . . . . . . . . . . 276
Ancrages d'attache du dispositif de siège
pour enfant . . . . . . . . . . . . . . . . . . . . . . . . . 197,198
Ancrages inférieurs et attache enfant (LATCH) . . 197,198
Animaux de compagnie . . . . . . . . . . . . . . . . . . . . 213
Antiblocage des roues (ABS) . . . . . . . . . . . . . . . . . 128
Antidérapage . . . . . . . . . . . . . . . . . . . . . . . . . . . 131Antigel
(liquide de refroidissement du moteur) . . . . 313,314,335 Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . 315
Antivol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17,257
Appel de phares . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Appoint de carburant . . . . . . . . . . . . . . . . . . . . . 174
Appoint de liquide de refroidissement du moteur
(antigel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 314
Appoint de liquide lave-glace . . . . . . . . . . . . . . . . . 309
Appuie

Bouchons de remplissageCarburant . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Direction Assistée . . . . . . . . . . . . . . . . . . . . . . 136
Huile (moteur) . . . . . . . . . . . . . . . . . . . . . 301,304
Radiateur
(pression du liquide de refroidissement) . . . . . . . 314
Boucle de verrouillage . . . . . . . . . . . . . . . . . . . . . 178
Bougies d'allumage . . . . . . . . . . . . . . . . . . . . . . . 336
Buée sur les vitres . . . . . . . . . . . . . . . . . . . . . . . . 79
Cache du panneau d'instruments . . . . . . . . . . . . . . 322
Caméra arrière . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Carburant . . . . . . . . . . . . . . . . . . . . . . . . . . 332,334 À consommation réduite . . . . . . . . . . . . . . . . . . 27
Additifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
Appoint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Bouchon de remplissage . . . . . . . . . . . . . . . . . . 174
Capacité du réservoir . . . . . . . . . . . . . . . . . . . . 335
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . 334,336
Essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332
Ethanol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332
Exigences . . . . . . . . . . . . . . . . . . . . . . . . . . . . 332
Indicateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Indice d'octane . . . . . . . . . . . . . . . . . . . . . 332,336
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . 336
Témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Carburant diesel . . . . . . . . . . . . . . . . . . . . . . 334,336
Carburant diesel, choix . . . . . . . . . . . . . . . . . . . . 334
Carrosserie, lubrification des mécanismes . . . . . . . . 308
Ceinture-baudrier . . . . . . . . . . . . . . . . . . . . . . . . 177
Ceinture-baudrier à ancrage supérieur . . . . . . . . . . 181
Ceintures de sécurité . . . . . . . . . . . . . . . . 176,177,215 Ancrage supérieur réglable de ceinture-baudrier . . 181 Femmes enceintes . . . . . . . . . . . . . . . . . . . . . . 189
Marche à suivre pour redresser la ceinture
de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . 178
Prétensionneurs . . . . . . . . . . . . . . . . . . . . . . . 183
Protection des enfants . . . . . . . . . . . 190,193,196,200
Rappel sonore . . . . . . . . . . . . . . . . . . . . . . . . . 255
Siège arrière . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Siège avant . . . . . . . . . . . . . . . . . . . . . . . . 177,178
Vérification . . . . . . . . . . . . . . . . . . . . . . . . . . . 215
Centre d'information électronique du
véhicule (EVIC) . . . . . . . . . . . . . . . . . . . . . . . . 21,150
Changement d'un pneu . . . . . . . . . . . . . . . . . . . . 261
Changement de voie et clignotants de direction . . . . . 83
Changements/modifications, véhicule . . . . . . . . . . . . . 5
Chargement du véhicule . . . . . . . . . . . . . . . . . . . . 120
Choix du liquide de refroidissement (antigel) . . . 313,336
Circuit d'échappement . . . . . . . . . . . . . . . . . . 214,310
Circuit de refroidissement . . . . . . . . . . . . . . . . . . 312 Appoint de liquide de refroidissement (antigel) . . . 314
Bouchon à pression . . . . . . . . . . . . . . . . . . . . . 314
Bouchon du radiateur . . . . . . . . . . . . . . . . . . . . 314
Capacité du circuit . . . . . . . . . . . . . . . . . . . . . . 335
Indicateur de température . . . . . . . . . . . . . . . . . . 8
Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . 315
Mise au rebut du liquide de refroidissement
usagé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315
Moteur diesel . . . . . . . . . . . . . . . . . . . . . . . . . 312
Niveau du liquide de refroidissement . . . . . . . 312,315
Points à retenir . . . . . . . . . . . . . . . . . . . . . . . . 315
Sélection du liquide de refroidissement
(antigel) . . . . . . . . . . . . . . . . . . . . . . . 313,335,336
Vidange, rinçage et remplissage . . . . . . . . . . . . . 312
342
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUESTABLE DES MATIÈRES

Clé à mémoire (Immobiliseur) . . . . . . . . . . . . . . . . 12
Clé, programmation . . . . . . . . . . . . . . . . . . . . . . . 13
Clé, remplacement . . . . . . . . . . . . . . . . . . . . . . . . 12
Clés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Clés de rechange . . . . . . . . . . . . . . . . . . . . . . . . . 12
ClignotantsFeux de détresse . . . . . . . . . . . . . . . . . . . . . . . . 96
Feux de direction . . . . . . . . . . . . . . . . . . 83,216,253
Clignotants de direction . . . . . . . . . . . . 83,216,253,280
Clignotants, feux de détresse . . . . . . . . . . . . . . . . . 96
Climatisation à l'arrière . . . . . . . . . . . . . . . . . . . . . 75
Climatiseur (maintenance) . . . . . . . . . . . . . . . . . . 306
Climatiseur, conseils d'utilisation . . . . . . . . . . . . . . . 80
Climatiseur, zone arrière . . . . . . . . . . . . . . . . . . . . 75
Colonne de direction inclinable . . . . . . . . . . . . . . . . 64
Commande à distance des serrures (RKE) . . . . . . . . 14
Commande d'oscillation de la remorque . . . . . . . . . 134
Commande de chauffage . . . . . . . . . . . . . . . . . . . . 68
Commande de température automatique (ATC) . . . . 74
Commande électrique Centre de distribution (fusibles) . . . . . . . . . . . . . 284
Direction assistée . . . . . . . . . . . . . . . . . . . . . . 136
Freins assistés . . . . . . . . . . . . . . . . . . . . . . . . . 127
Glaces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Prise de courant . . . . . . . . . . . . . . . . . . . . . . . 101
Rétroviseurs commandés à distance . . . . . . . . . . . 66
Serrures de porte . . . . . . . . . . . . . . . . . . . . . . 110
Sièges motorisés . . . . . . . . . . . . . . . . . . . . . . . . 49
Commandes à distance de la radio . . . . . . . . . . . . . 153
Commandes à distance du système audio (Radio) . . . 153
Commandes audio au volant . . . . . . . . . . . . . . . . . 153
Commandes de la radio montées sur le volant . . . . . 153 Commutateur sélecteur de feux de route/feux
de croisement . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Compte-tours . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Compteur de trajet . . . . . . . . . . . . . . . . . . . . . . . 253
Compteur de vitesse . . . . . . . . . . . . . . . . . . . . . . . 8
Compteur kilométrique . . . . . . . . . . . . . . . . . . . . 253
Conduite
Dans l'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . 236
Sur sol glissant . . . . . . . . . . . . . . . . . . . . . . . . 235
Conduite économe en carburant . . . . . . . . . . . . . . . 27
Conduite sur sol glissant . . . . . . . . . . . . . . . . . . . 235
Connecteur d'interface consommateur universelle
(UCI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Connecteur UCI . . . . . . . . . . . . . . . . . . . . . . . . . 172
Conseils de rodage d'un véhicule neuf . . . . . . . . . . . 217
Conseils de sécurité . . . . . . . . . . . . . . . . . . . . . . 213
Conseils de sécurité, gaz d'échappement . . . . . . 119,214
Console au plancher . . . . . . . . . . . . . . . . . . . . . . . 97
Console suspendue . . . . . . . . . . . . . . . . . . . . . . . . 94
Contenances en liquides . . . . . . . . . . . . . . . . . . . . 335
Coussin gonflable . . . . . . . . . . . . . . . . . . . . . 202,209
Coussin gonflable de vitre (Rideau latéral) . . 205,207,209
Coussin gonflable latéral . . . . . . . . . . . . . . 204,207,209
Crochets de fixation de l'espace de chargement . . . . 121 Danger
Conduite dans l'eau . . . . . . . . . . . . . . . . . . . . . 236
Dégivreur de pare-brise . . . . . . . . . . . . . . . . . . 73,215
Dégivreur électrique de lunette arrière . . . . . . . . . . . 91
Démarrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 Par temps froid . . . . . . . . . . . . . . . . . . . . . . . . 220
Si le moteur ne démarre pas . . . . . . . . . . . . . . . 220
Démarrage d'un moteur noyé . . . . . . . . . . . . . . . . 220
343
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUESTABLE DES
MATIÈRES

Démarrage et fonctionnement . . . . . . . . . . . . . . . 217
Démarrage par batterie auxiliaire . . . . . . . . . . . . . . 258
Démarrage sans clé . . . . . . . . . . . . . . . . . . . . . . . . 9
Déploiement des coussins gonflables . . . . . . . . . . . 210
Désembourbement du véhicule . . . . . . . . . . . . . . . 287
Déverrouillage automatique, portes . . . . . . . . . . . . 110
DirectionBlocage de la colonne . . . . . . . . . . . . . . . . . . . . 64
Colonne de direction inclinable . . . . . . . . . . . . . . 64
Commandes de la colonne . . . . . . . . . . . . . . . . . 83
Direction assistée . . . . . . . . . . . . . . . . . . . . . . 136
Verrouillage du volant . . . . . . . . . . . . . . . . . . . . 21
Volant, réglage de l'inclinaison . . . . . . . . . . . . . . . 64
Directives de levage . . . . . . . . . . . . . . . . . . . . . . 264
Dispositif amélioré de réaction aux accidents . . . . . . 210
Dispositifs de siège pour enfant . . . 190,194,196,198,200
Données d'événement, enregistreur . . . . . . . . . . . . 212
Durée de vie des pneus . . . . . . . . . . . . . . . . . . . . 330 Eau Conduite dans l'eau . . . . . . . . . . . . . . . . . . . . . 236
Eclairage d'accès . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Eclairage diurne . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Eclairage diurne, lampes intérieures . . . . . . . . . . . . . 85
Eclairage et témoins . . . . . . . . . . . . . . . . . 81,216,277 Accès éclairé . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Appel de phares . . . . . . . . . . . . . . . . . . . . . . . . 84
Avertissement ABS . . . . . . . . . . . . . . . . . . . . . 256
Bas niveau de carburant . . . . . . . . . . . . . . . . . . 8,25
Bloc d'instruments . . . . . . . . . . . . . . . . . . . . 81,252
Commande d'intensité . . . . . . . . . . . . . . . . . . . . 84
Contrôle de pression des pneus (TPM) . . . . . 137,254
Coussin gonflable . . . . . . . . . . . . . . 208,212,215,252 Eclairage de la plaque d'immatriculation . . . . . . . . 282
Eclairage diurne . . . . . . . . . . . . . . . . . . . . . . . . 82
Eclairage intérieur . . . . . . . . . . . . . . . . . . . . . . . 84
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . 276,277
Entretien des feux arrière . . . . . . . . . . . . . . 277,280
Feux antibrouillard . . . . . . . . . . . . . . . . . 82,253,278
Feux antibrouillard arrière . . . . . . . . . . . . . . 257,279
Feux arrière . . . . . . . . . . . . . . . . . . . . . . . . . . 280
Feux de détresse . . . . . . . . . . . . . . . . . . . . . . . . 96
Feux de direction . . . . . . . . . . . . 83,216,253,277,280
Feux de gabarit . . . . . . . . . . . . . . . . . . . . . 277,280
Feux de recul . . . . . . . . . . . . . . . . . . . . . . . . . 280
Feux de route . . . . . . . . . . . . . . . . . . . . 84,253,277
Feux de stationnement . . . . . . . . . . . . . . . . . . . 277
Feux extérieurs . . . . . . . . . . . . . . . . . . . . . . . . 216
Fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282
Indicateur de feux de route . . . . . . . . . . . . . . . . 253
Inverseur route-croisement . . . . . . . . . . . . . . . 83,84
Lampes de courtoisie/de lecteur . . . . . . . . . . . . . 85
Lampes de lecture de cartes . . . . . . . . . . . . . . . . 85
Lecture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Manette des projecteurs . . . . . . . . . . . . . . . . . . . 81
Miroir de courtoisie . . . . . . . . . . . . . . . . . . . . . . 67
Mode « Parade » (Eclairage diurne) . . . . . . . . . . . . 85
Pneu dégonflé . . . . . . . . . . . . . . . . . . . . . . . . . 254
Projecteurs . . . . . . . . . . . . . . . . . . . . . . . . . 81,277
Projecteurs automatiques . . . . . . . . . . . . . . . . . . 81
Projecteurs en fonction avec essuie-glace . . . . . . . . 81
Rappel des projecteurs restés allumés . . . . . . . . . . 82
Réglage des projecteurs . . . . . . . . . . . . . . . . . . . 85
Remplacement d'ampoule . . . . . . . . . . . . . . . . . 277
Sélecteur de feux de route/feux de croisement . . . . 84
Témoin d'assistance au freinage . . . . . . . . . . . . . 133
344
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUESTABLE DES MATIÈRES
