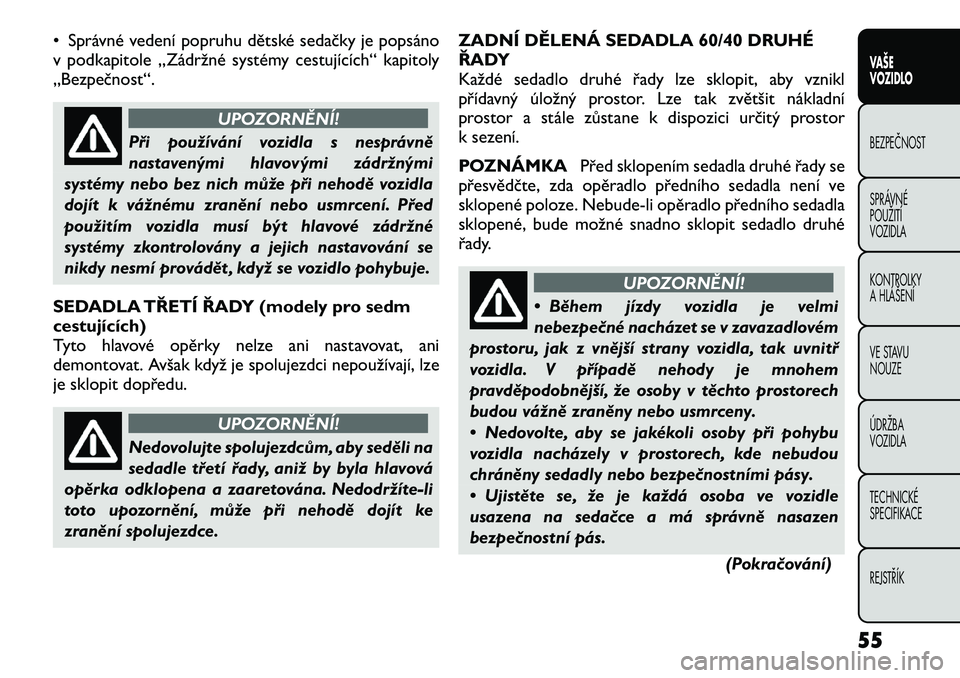

FIAT FREEMONT 2012 Návod k použití a údržbě (in Czech)

• Správné vedení popruhu dětské sedačky je popsáno
v podkapitole „Zádržné systémy cestujících“ kapitoly„Bezpečnost“.
UPOZORNĚNÍ!
Při používání vozidla s nesprávně
nastavenými hlavovými zádržnými
systémy nebo bez nich může při nehodě vozidla
dojít k vážnému zranění nebo usmrcení. Před
použitím vozidla musí být hlavové zádržné
systémy zkontrolovány a jejich nastavování se
nikdy nesmí provádět , když se vozidlo pohybuje.
SEDADLA TŘETÍ ŘADY (modely pro sedm cestujících)
Tyto hlavové opěrky nelze ani nastavovat, ani
demontovat. Avšak když je spolujezdci nepoužívají, lze
je sklopit dopředu.
UPOZORNĚNÍ!
Nedovolujte spolujezdcům, aby seděli na
sedadle třetí řady, aniž by byla hlavová
opěrka odklopena a zaaretována. Nedodržíte-li
toto upozornění, může při nehodě dojít ke
zranění spolujezdce. ZADNÍ DĚLENÁ SEDADLA 60/40 DRUHÉ
ŘADY
Každé sedadlo druhé řady lze sklopit, aby vznikl
přídavný úložný prostor. Lze tak zvětšit nákladní
prostor a stále zůstane k dispozici určitý prostor
k sezení.
POZNÁMKA
Před sklopením sedadla druhé řady se
přesvědčte, zda opěradlo předního sedadla není ve
sklopené poloze. Nebude-li opěradlo předního sedadla
sklopené, bude možné snadno sklopit sedadlo druhé
řady.
UPOZORNĚNÍ!
• Během jízdy vozidla je velmi
nebezpečné nacházet se v zavazadlovém
prostoru, jak z vnější strany vozidla, tak uvnitř
vozidla. V případě nehody je mnohem
pravděpodobnější, že osoby v těchto prostorech
budou vážně zraněny nebo usmrceny.
• Nedovolte, aby se jakékoli osoby při pohybu
vozidla nacházely v prostorech, kde nebudou
chráněny sedadly nebo bezpečnostními pásy.
• Ujistěte se, že je každá osoba ve vozidle
usazena na sedačce a má správně nasazen
bezpečnostní pás.
(Pokračování)
55
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

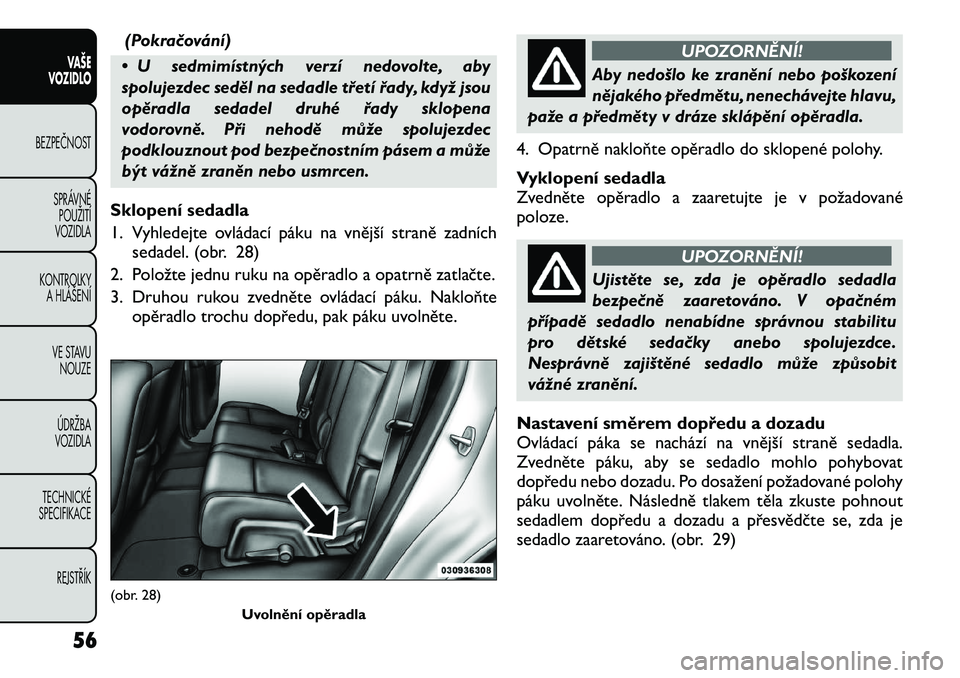

(Pokračování)
• U sedmimístných verzí nedovolte, aby
spolujezdec seděl na sedadle třetí řady, když jsou
opěradla sedadel druhé řady sklopena
vodorovně. Při nehodě může spolujezdec
podklouznout pod bezpečnostním pásem a může
být vážně zraněn nebo usmrcen.
Sklopení sedadla
1. Vyhledejte ovládací páku na vnější straně zadních sedadel. (obr. 28)
2. Položte jednu ruku na opěradlo a opatrně zatlačte.
3. Druhou rukou zvedněte ovládací páku. Nakloňte opěradlo trochu dopředu, pak páku uvolněte.
UPOZORNĚNÍ!
Aby nedošlo ke zranění nebo poškození
nějakého předmětu, nenechávejte hlavu,
paže a předměty v dráze sklápění opěradla.
4. Opatrně nakloňte opěradlo do sklopené polohy.
Vyklopení sedadla
Zvedněte opěradlo a zaaretujte je v požadované
poloze.
UPOZORNĚNÍ!
Ujistěte se, zda je opěradlo sedadla
bezpečně zaaretováno. V opačném
případě sedadlo nenabídne správnou stabilitu
pro dětské sedačky anebo spolujezdce.
Nesprávně zajištěné sedadlo může způsobit
vážné zranění.
Nastavení směrem dopředu a dozadu
Ovládací páka se nachází na vnější straně sedadla.
Zvedněte páku, aby se sedadlo mohlo pohybovat
dopředu nebo dozadu. Po dosažení požadované polohy
páku uvolněte. Následně tlakem těla zkuste pohnout
sedadlem dopředu a dozadu a přesvědčte se, zda je
sedadlo zaaretováno. (obr. 29)
(obr. 28) Uvolnění opěradla
56
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

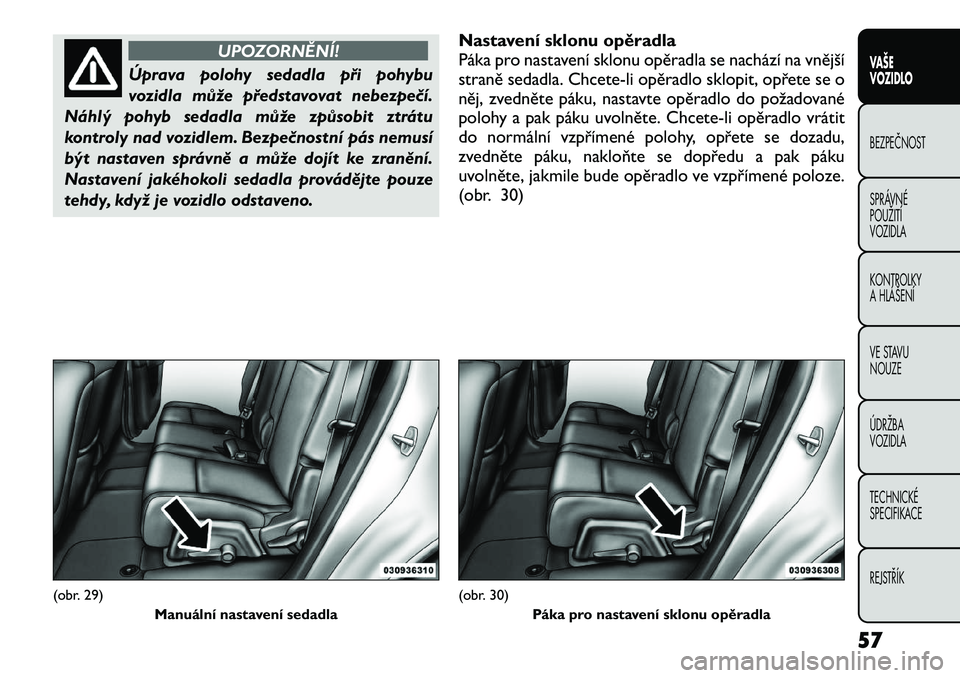

UPOZORNĚNÍ!
Úprava polohy sedadla při pohybu
vozidla může představovat nebezpečí.
Náhlý pohyb sedadla může způsobit ztrátu
kontroly nad vozidlem. Bezpečnostní pás nemusí
být nastaven správně a může dojít ke zranění.
Nastavení jakéhokoli sedadla provádějte pouze
tehdy, když je vozidlo odstaveno. Nastavení sklonu opěradla
Páka pro nastavení sklonu opěradla se nachází na vnější
straně sedadla. Chcete-li opěradlo sklopit, opřete se o
něj, zvedněte páku, nastavte opěradlo do požadované
polohy a pak páku uvolněte. Chcete-li opěradlo vrátit
do normální vzpřímené polohy, opřete se dozadu,
zvedněte páku, nakloňte se dopředu a pak páku
uvolněte, jakmile bude opěradlo ve vzpřímené poloze.
(obr. 30)
(obr. 29)
Manuální nastavení sedadla
(obr. 30)Páka pro nastavení sklonu opěradla
57
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

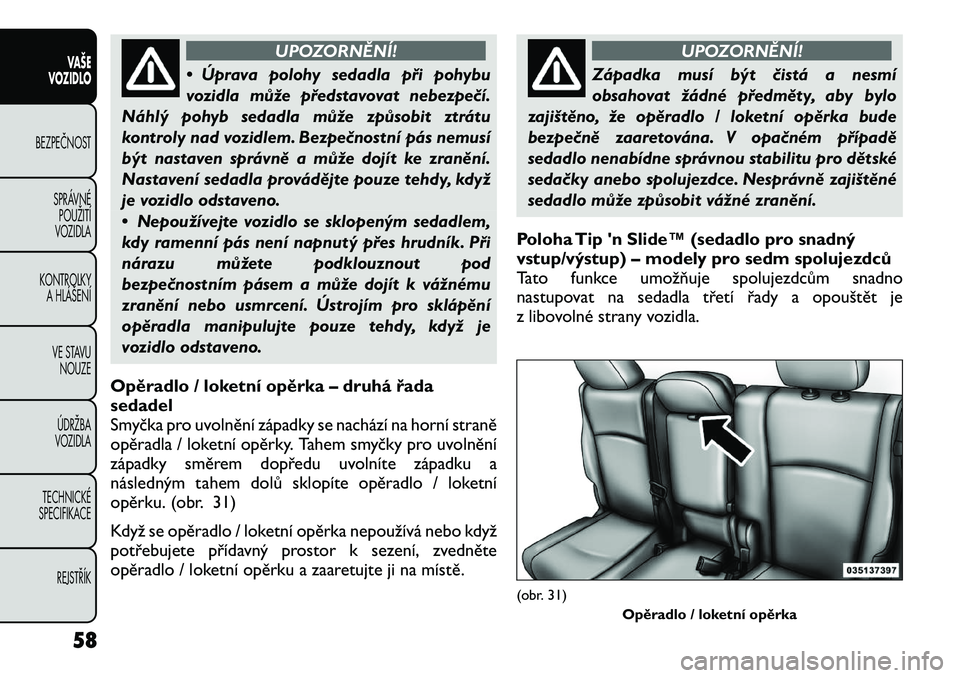

UPOZORNĚNÍ!
• Úprava polohy sedadla při pohybu
vozidla může představovat nebezpečí.
Náhlý pohyb sedadla může způsobit ztrátu
kontroly nad vozidlem. Bezpečnostní pás nemusí
být nastaven správně a může dojít ke zranění.
Nastavení sedadla provádějte pouze tehdy, když
je vozidlo odstaveno.
• Nepoužívejte vozidlo se sklopeným sedadlem,
kdy ramenní pás není napnutý přes hrudník. Při
nárazu můžete podklouznout pod
bezpečnostním pásem a může dojít k vážnému
zranění nebo usmrcení. Ústrojím pro sklápění
opěradla manipulujte pouze tehdy, když je
vozidlo odstaveno.
Opěradlo / loketní opěrka – druhá řada
sedadel
Smyčka pro uvolnění západky se nachází na horní straně
opěradla / loketní opěrky. Tahem smyčky pro uvolnění
západky směrem dopředu uvolníte západku a
následným tahem dolů sklopíte opěradlo / loketní
opěrku. (obr. 31)
Když se opěradlo / loketní opěrka nepoužívá nebo když
potřebujete přídavný prostor k sezení, zvedněte
opěradlo / loketní opěrku a zaaretujte ji na místě.
UPOZORNĚNÍ!
Západka musí být čistá a nesmí
obsahovat žádné předměty, aby bylo
zajištěno, že opěradlo / loketní opěrka bude
bezpečně zaaretována. V opačném případě
sedadlo nenabídne správnou stabilitu pro dětské
sedačky anebo spolujezdce. Nesprávně zajištěné
sedadlo může způsobit vážné zranění.
Poloha Tip 'n Slide™ (sedadlo pro snadný
vstup/výstup) – modely pro sedm spolujezdců
Tato funkce umožňuje spolujezdcům snadno
nastupovat na sedadla třetí řady a opouštět je
z libovolné strany vozidla.
(obr. 31) Opěradlo / loketní opěrka
58
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

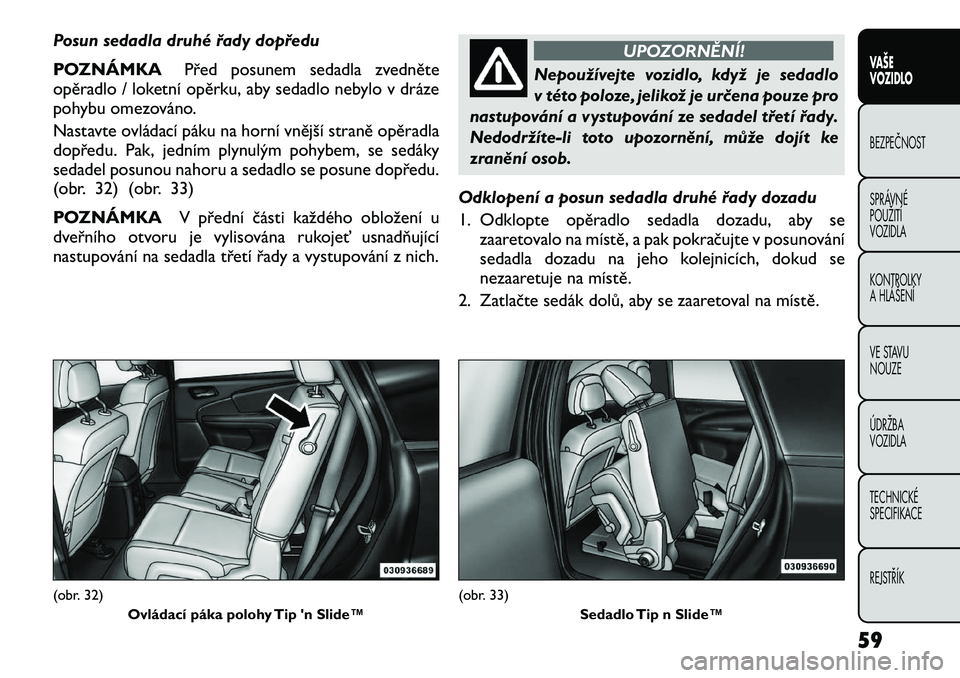

Posun sedadla druhé řady dopředu
POZNÁMKAPřed posunem sedadla zvedněte
opěradlo / loketní opěrku, aby sedadlo nebylo v dráze
pohybu omezováno.
Nastavte ovládací páku na horní vnější straně opěradla
dopředu. Pak, jedním plynulým pohybem, se sedáky
sedadel posunou nahoru a sedadlo se posune dopředu.
(obr. 32) (obr. 33)
POZNÁMKA V přední části každého obložení u
dveřního otvoru je vylisována rukojeť usnadňující
nastupování na sedadla třetí řady a vystupování z nich.
UPOZORNĚNÍ!
Nepoužívejte vozidlo, když je sedadlo
v této poloze, jelikož je určena pouze pro
nastupování a vystupování ze sedadel třetí řady.
Nedodržíte-li toto upozornění, může dojít ke
zranění osob.
Odklopení a posun sedadla druhé řady dozadu
1. Odklopte opěradlo sedadla dozadu, aby se zaaretovalo na místě, a pak pokračujte v posunování
sedadla dozadu na jeho kolejnicích, dokud se
nezaaretuje na místě.
2. Zatlačte sedák dolů, aby se zaaretoval na místě.
(obr. 32) Ovládací páka polohy Tip 'n Slide™
(obr. 33) Sedadlo Tip n Slide™
59
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

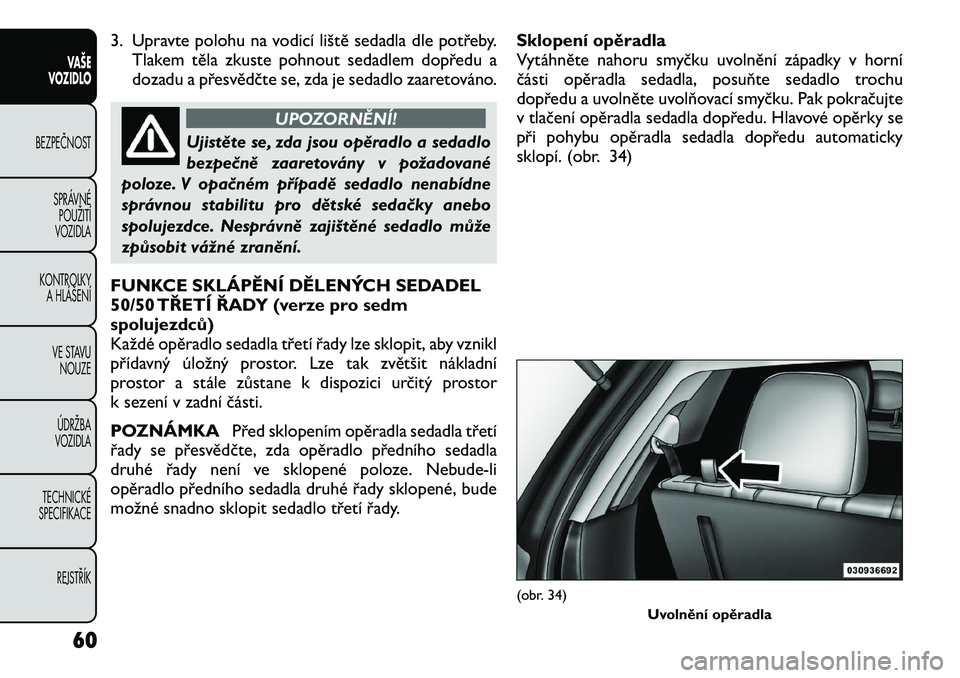

3. Upravte polohu na vodicí liště sedadla dle potřeby.Tlakem těla zkuste pohnout sedadlem dopředu a
dozadu a přesvědčte se, zda je sedadlo zaaretováno.
UPOZORNĚNÍ!
Ujistěte se, zda jsou opěradlo a sedadlo
bezpečně zaaretovány v požadované
poloze. V opačném případě sedadlo nenabídne
správnou stabilitu pro dětské sedačky anebo
spolujezdce. Nesprávně zajištěné sedadlo může
způsobit vážné zranění.
FUNKCE SKLÁPĚNÍ DĚLENÝCH SEDADEL
50/50 TŘETÍ ŘADY (verze pro sedm
spolujezdců)
Každé opěradlo sedadla třetí řady lze sklopit, aby vznikl
přídavný úložný prostor. Lze tak zvětšit nákladní
prostor a stále zůstane k dispozici určitý prostor
k sezení v zadní části.
POZNÁMKA Před sklopením opěradla sedadla třetí
řady se přesvědčte, zda opěradlo předního sedadla
druhé řady není ve sklopené poloze. Nebude-li
opěradlo předního sedadla druhé řady sklopené, bude
možné snadno sklopit sedadlo třetí řady. Sklopení opěradla
Vytáhněte nahoru smyčku uvolnění západky v horní
části opěradla sedadla, posuňte sedadlo trochu
dopředu a uvolněte uvolňovací smyčku. Pak pokračujte
v tlačení opěradla sedadla dopředu. Hlavové opěrky se
při pohybu opěradla sedadla dopředu automaticky
sklopí. (obr. 34)
(obr. 34)
Uvolnění opěradla
60
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

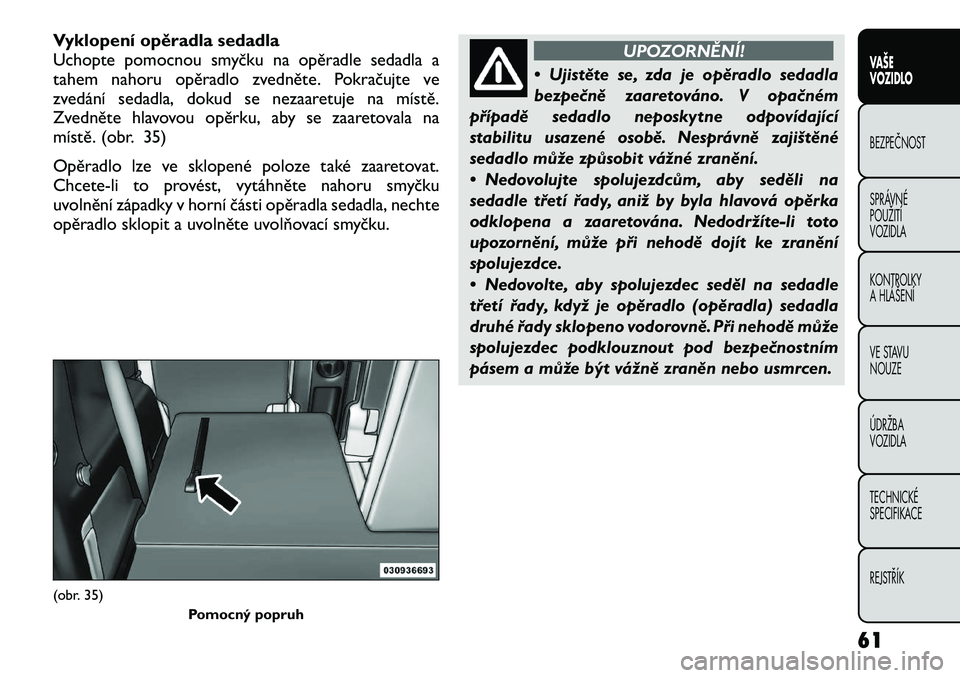

Vyklopení opěradla sedadla
Uchopte pomocnou smyčku na opěradle sedadla a
tahem nahoru opěradlo zvedněte. Pokračujte ve
zvedání sedadla, dokud se nezaaretuje na místě.
Zvedněte hlavovou opěrku, aby se zaaretovala na
místě. (obr. 35)
Opěradlo lze ve sklopené poloze také zaaretovat.
Chcete-li to provést, vytáhněte nahoru smyčku
uvolnění západky v horní části opěradla sedadla, nechte
opěradlo sklopit a uvolněte uvolňovací smyčku.
UPOZORNĚNÍ!
• Ujistěte se, zda je opěradlo sedadla
bezpečně zaaretováno. V opačném
případě sedadlo neposkytne odpovídající
stabilitu usazené osobě. Nesprávně zajištěné
sedadlo může způsobit vážné zranění.
• Nedovolujte spolujezdcům, aby seděli na
sedadle třetí řady, aniž by byla hlavová opěrka
odklopena a zaaretována. Nedodržíte-li toto
upozornění, může při nehodě dojít ke zranění
spolujezdce.
• Nedovolte, aby spolujezdec seděl na sedadle
třetí řady, když je opěradlo (opěradla) sedadla
druhé řady sklopeno vodorovně. Při nehodě může
spolujezdec podklouznout pod bezpečnostním
pásem a může být vážně zraněn nebo usmrcen.
(obr. 35) Pomocný popruh
61
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

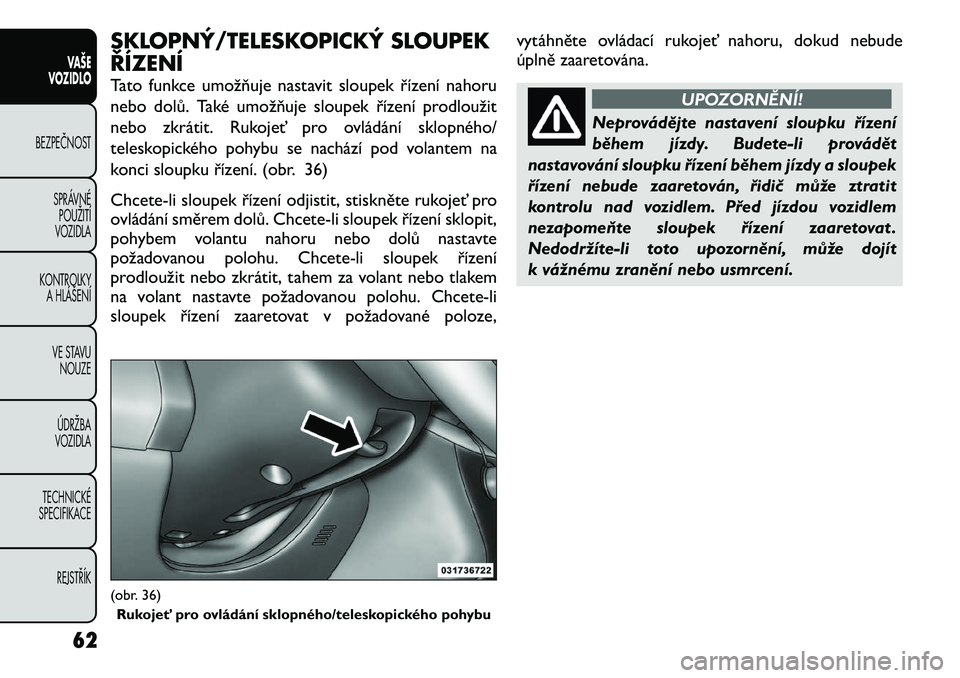

SKLOPNÝ/TELESKOPICKÝ SLOUPEK ŘÍZENÍ
Tato funkce umožňuje nastavit sloupek řízení nahoru
nebo dolů. Také umožňuje sloupek řízení prodloužit
nebo zkrátit. Rukojeť pro ovládání sklopného/
teleskopického pohybu se nachází pod volantem na
konci sloupku řízení. (obr. 36)
Chcete-li sloupek řízení odjistit, stiskněte rukojeť pro
ovládání směrem dolů. Chcete-li sloupek řízení sklopit,
pohybem volantu nahoru nebo dolů nastavte
požadovanou polohu. Chcete-li sloupek řízení
prodloužit nebo zkrátit, tahem za volant nebo tlakem
na volant nastavte požadovanou polohu. Chcete-li
sloupek řízení zaaretovat v požadované poloze,vytáhněte ovládací rukojeť nahoru, dokud nebude
úplně zaaretována.
UPOZORNĚNÍ!
Neprovádějte nastavení sloupku řízení
během jízdy. Budete-li provádět
nastavování sloupku řízení během jízdy a sloupek
řízení nebude zaaretován, řidič může ztratit
kontrolu nad vozidlem. Před jízdou vozidlem
nezapomeňte sloupek řízení zaaretovat .
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění nebo usmrcení.
(obr. 36) Rukojeť pro ovládání sklopného/teleskopického pohybu
62
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

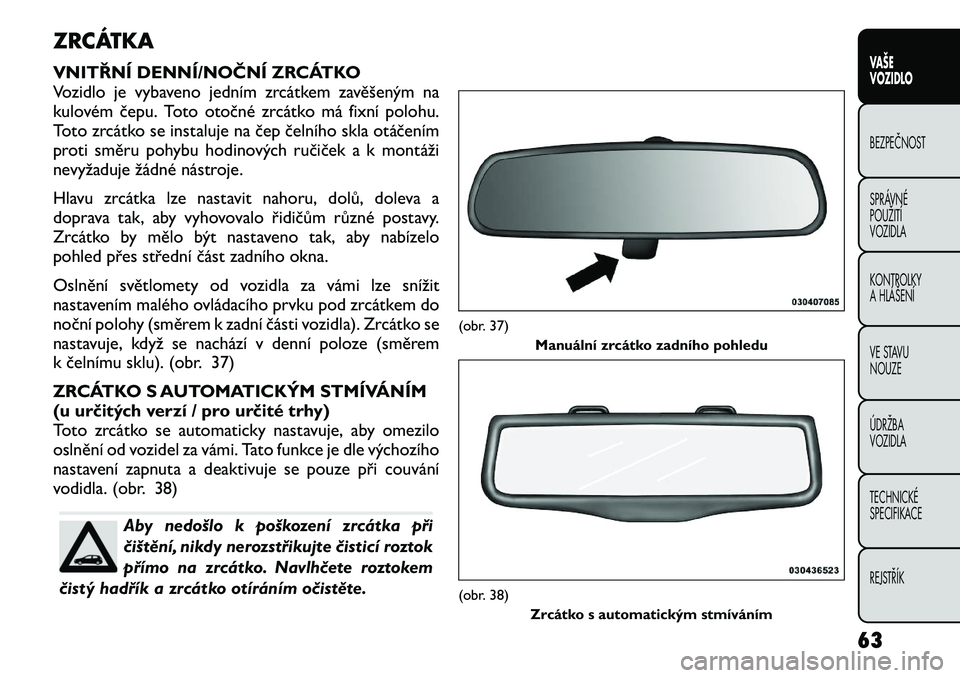

ZRCÁTKA
VNITŘNÍ DENNÍ/NOČNÍ ZRCÁTKO
Vozidlo je vybaveno jedním zrcátkem zavěšeným na
kulovém čepu. Toto otočné zrcátko má fixní polohu.
Toto zrcátko se instaluje na čep čelního skla otáčením
proti směru pohybu hodinových ručiček a k montáži
nevyžaduje žádné nástroje.
Hlavu zrcátka lze nastavit nahoru, dolů, doleva a
doprava tak, aby vyhovovalo řidičům různé postavy.
Zrcátko by mělo být nastaveno tak, aby nabízelo
pohled přes střední část zadního okna.
Oslnění světlomety od vozidla za vámi lze snížit
nastavením malého ovládacího prvku pod zrcátkem do
noční polohy (směrem k zadní části vozidla). Zrcátko se
nastavuje, když se nachází v denní poloze (směrem
k čelnímu sklu). (obr. 37)
ZRCÁTKO S AUTOMATICKÝM STMÍVÁNÍM
(u určitých verzí / pro určité trhy)
Toto zrcátko se automaticky nastavuje, aby omezilo
oslnění od vozidel za vámi. Tato funkce je dle výchozího
nastavení zapnuta a deaktivuje se pouze při couvání
vodidla. (obr. 38)
Aby nedošlo k poškození zrcátka při
čištění, nikdy nerozstřikujte čisticí roztok
přímo na zrcátko. Navlhčete roztokem
čistý hadřík a zrcátko otíráním očistěte.
(obr. 37) Manuální zrcátko zadního pohledu(obr. 38)
Zrcátko s automatickým stmíváním
63
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

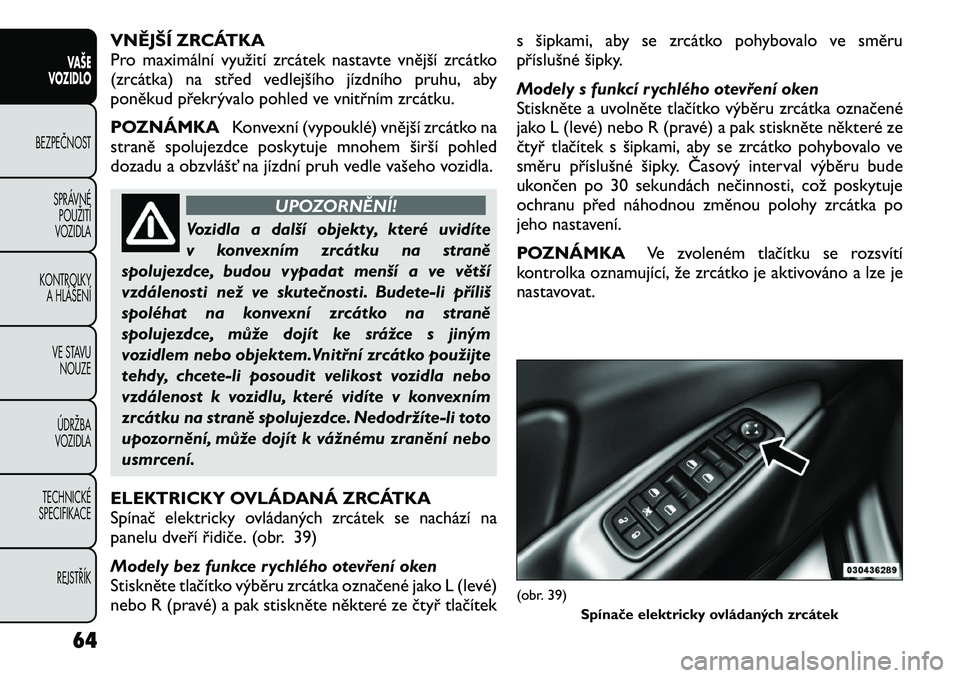

VNĚJŠÍ ZRCÁTKA
Pro maximální využití zrcátek nastavte vnější zrcátko
(zrcátka) na střed vedlejšího jízdního pruhu, aby
poněkud překrývalo pohled ve vnitřním zrcátku.
POZNÁMKAKonvexní (vypouklé) vnější zrcátko na
straně spolujezdce poskytuje mnohem širší pohled
dozadu a obzvlášť na jízdní pruh vedle vašeho vozidla.
UPOZORNĚNÍ!
Vozidla a další objekty, které uvidíte
v konvexním zrcátku na straně
spolujezdce, budou vypadat menší a ve větší
vzdálenosti než ve skutečnosti. Budete-li příliš
spoléhat na konvexní zrcátko na straně
spolujezdce, může dojít ke srážce s jiným
vozidlem nebo objektem.Vnitřní zrcátko použijte
tehdy, chcete-li posoudit velikost vozidla nebo
vzdálenost k vozidlu, které vidíte v konvexním
zrcátku na straně spolujezdce. Nedodržíte-li toto
upozornění, může dojít k vážnému zranění nebo
usmrcení.
ELEKTRICKY OVLÁDANÁ ZRCÁTKA
Spínač elektricky ovládaných zrcátek se nachází na
panelu dveří řidiče. (obr. 39)
Modely bez funkce rychlého otevření oken
Stiskněte tlačítko výběru zrcátka označené jako L (levé)
nebo R (pravé) a pak stiskněte některé ze čtyř tlačítek s šipkami, aby se zrcátko pohybovalo ve směru
příslušné šipky.
Modely s funkcí rychlého otevření oken
Stiskněte a uvolněte tlačítko výběru zrcátka označené
jako L (levé) nebo R (pravé) a pak stiskněte některé ze
čtyř tlačítek s šipkami, aby se zrcátko pohybovalo ve
směru příslušné šipky. Časový interval výběru bude
ukončen po 30 sekundách nečinnosti, což poskytuje
ochranu před náhodnou změnou polohy zrcátka po
jeho nastavení.
POZNÁMKA
Ve zvoleném tlačítku se rozsvítí
kontrolka oznamující, že zrcátko je aktivováno a lze je
nastavovat.
(obr. 39) Spínače elektricky ovládaných zrcátek
64
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
