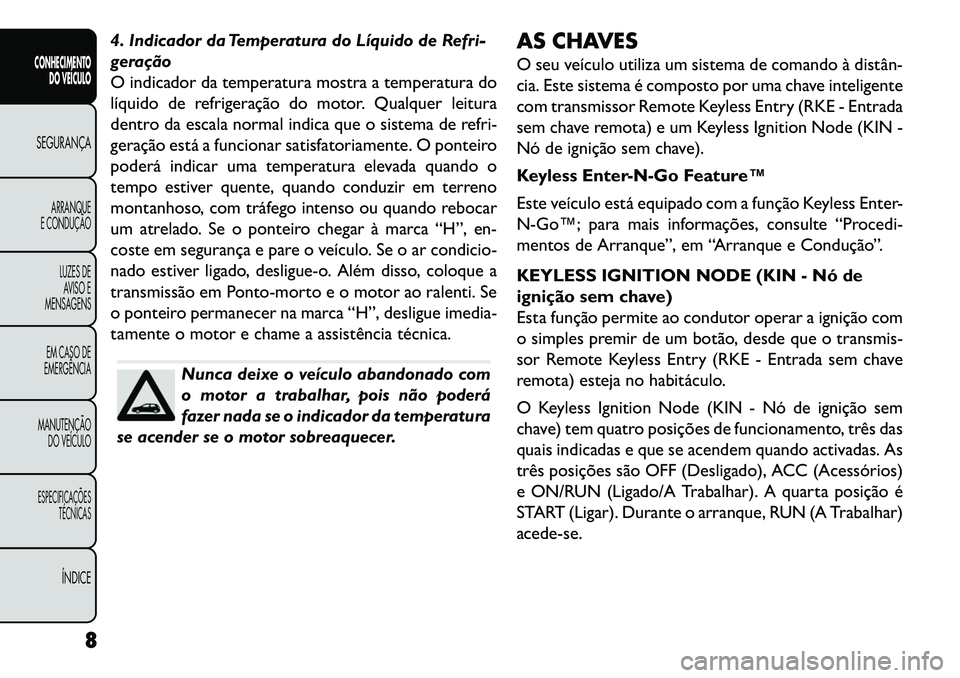

4. Indicador da Temperatura do Líquido de Refri-
geração
O indicador da temperatura mostra a temperatura do
líquido de refrigeração do motor. Qualquer leitura
dentro da escala normal indica que o sistema de refri-
geração está a funcionar satisfatoriamente. O ponteiro
poderá indicar uma temperatura elevada quando o
tempo estiver quente, quando conduzir em terreno
montanhoso, com tráfego intenso ou quando rebocar
um atrelado. Se o ponteiro chegar à marca “H”, en-
coste em segurança e pare o veículo. Se o ar condicio-
nado estiver ligado, desligue-o. Além disso, coloque a
transmissão em Ponto-morto e o motor ao ralenti. Se
o ponteiro permanecer na marca “H”, desligue imedia-
tamente o motor e chame a assistência técnica.
Nunca deixe o veículo abandonado com
o motor a trabalhar, pois não poderá
fazer nada se o indicador da temperatura
se acender se o motor sobreaquecer. AS CHAVES
O seu veículo utiliza um sistema de comando à distân­
cia. Este sistema é composto por uma chave inteligente
com transmissor Remote Keyless Entry (RKE - Entrada
sem chave remota) e um Keyless Ignition Node (KIN -
Nó de ignição sem chave).
Keyless Enter-N-Go Feature™
Este veículo está equipado com a função Keyless Enter-
N­Go™; para mais informações, consulte “Procedi-
mentos de Arranque”, em “Arranque e Condução”.
KEYLESS IGNITION NODE (KIN - Nó de
ignição sem chave)
Esta função permite ao condutor operar a ignição com
o simples premir de um botão, desde que o transmis-
sor Remote Keyless Entry (RKE - Entrada sem chave
remota) esteja no habitáculo.
O Keyless Ignition Node (KIN - Nó de ignição sem
chave) tem quatro posições de funcionamento, três das
quais indicadas e que se acendem quando activadas. As
três posições são OFF (Desligado), ACC (Acessórios)
e ON/RUN (Ligado/A Trabalhar). A quarta posição é
START (Ligar). Durante o arranque, RUN (A Trabalhar)
acede-se.
8
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

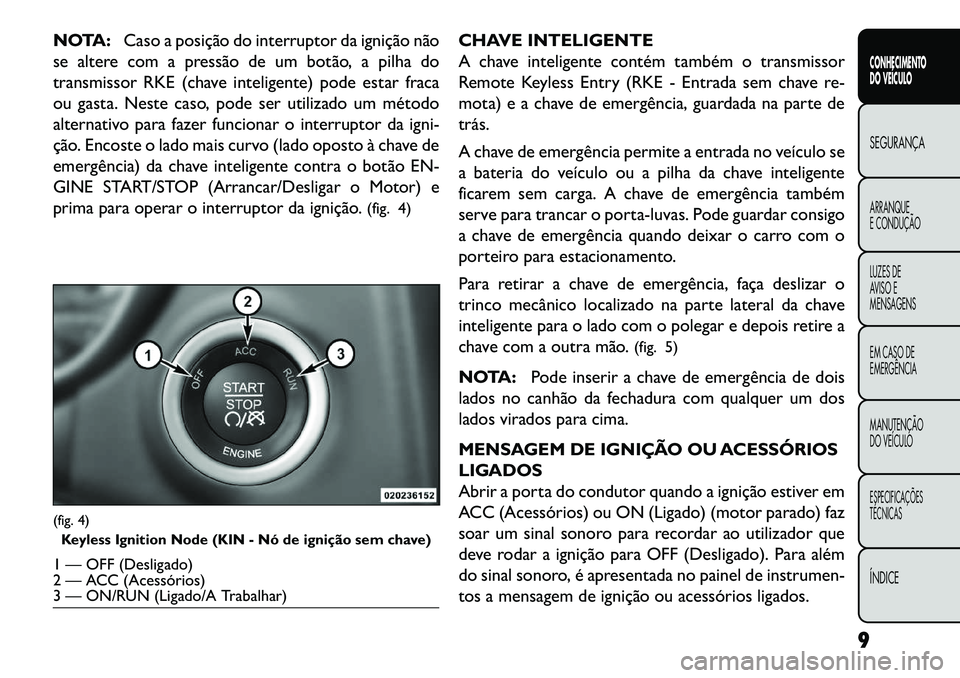

NOTA:Caso a posição do interruptor da ignição não
se altere com a pressão de um botão, a pilha do
transmissor RKE (chave inteligente) pode estar fraca
ou gasta. Neste caso, pode ser utilizado um método
alternativo para fazer funcionar o interruptor da igni-
ção. Encoste o lado mais curvo (lado oposto à chave de
emergência) da chave inteligente contra o botão EN-
GINE START/STOP (Arrancar/Desligar o Motor) e
prima para operar o interruptor da ignição. (fig. 4)CHAVE INTELIGENTE
A chave inteligente contém também o transmissor
Remote Keyless Entry (RKE - Entrada sem chave re-
mota) e a chave de emergência, guardada na parte de
trás.
A chave de emergência permite a entrada no veículo se
a bateria do veículo ou a pilha da chave inteligente
ficarem sem carga. A chave de emergência também
serve para trancar o porta-luvas. Pode guardar consigo
a chave de emergência quando deixar o carro com o
porteiro para estacionamento.
Para retirar a chave de emergência, faça deslizar o
trinco mecânico localizado na parte lateral da chave
inteligente para o lado com o polegar e depois retire a
chave com a outra mão.
(fig. 5)
NOTA: Pode inserir a chave de emergência de dois
lados no canhão da fechadura com qualquer um dos
lados virados para cima.
MENSAGEM DE IGNIÇÃO OU ACESSÓRIOS
LIGADOS
Abrir a porta do condutor quando a ignição estiver em
ACC (Acessórios) ou ON (Ligado) (motor parado) faz
soar um sinal sonoro para recordar ao utilizador que
deve rodar a ignição para OFF (Desligado). Para além
do sinal sonoro, é apresentada no painel de instrumen-
tos a mensagem de ignição ou acessórios ligados.(fig. 4) Keyless Ignition Node (KIN - Nó de ignição sem chave)1 — OFF (Desligado)
2 — ACC (Acessórios)
3 — ON/RUN (Ligado/A Trabalhar)
9
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

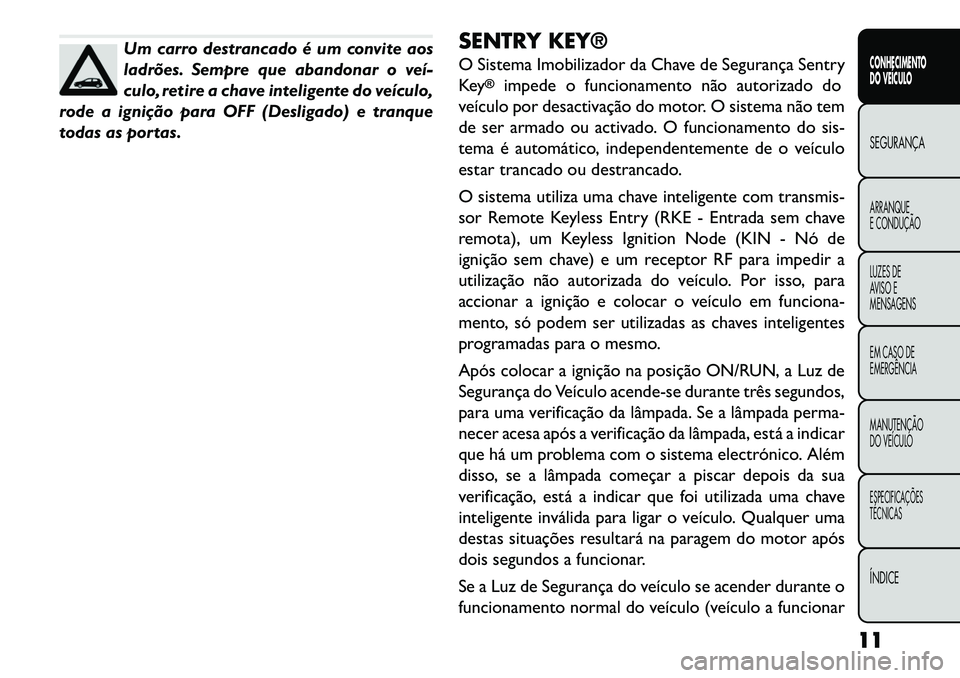

Um carro destrancado é um convite aos
ladrões. Sempre que abandonar o veí­
culo, retire a chave inteligente do veículo,
rode a ignição para OFF (Desligado) e tranque
todas as portas. SENTRY KEY®
O Sistema Imobilizador da Chave de Segurança Sentry
Key
®
impede o funcionamento não autorizado do
veículo por desactivação do motor. O sistema não tem
de ser armado ou activado. O funcionamento do sis-
tema é automático, independentemente de o veículo
estar trancado ou destrancado.
O sistema utiliza uma chave inteligente com transmis-
sor Remote Keyless Entry (RKE - Entrada sem chave
remota), um Keyless Ignition Node (KIN - Nó de
ignição sem chave) e um receptor RF para impedir a
utilização não autorizada do veículo. Por isso, para
accionar a ignição e colocar o veículo em funciona-
mento, só podem ser utilizadas as chaves inteligentes
programadas para o mesmo.
Após colocar a ignição na posição ON/RUN, a Luz de
Segurança do Veículo acende-se durante três segundos,
para uma verificação da lâmpada. Se a lâmpada perma-
necer acesa após a verificação da lâmpada, está a indicar
que há um problema com o sistema electrónico. Além
disso, se a lâmpada começar a piscar depois da sua
verificação, está a indicar que foi utilizada uma chave
inteligente inválida para ligar o veículo. Qualquer uma
destas situações resultará na paragem do motor após
dois segundos a funcionar.
Se a Luz de Segurança do veículo se acender durante o
funcionamento normal do veículo (veículo a funcionar
11
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

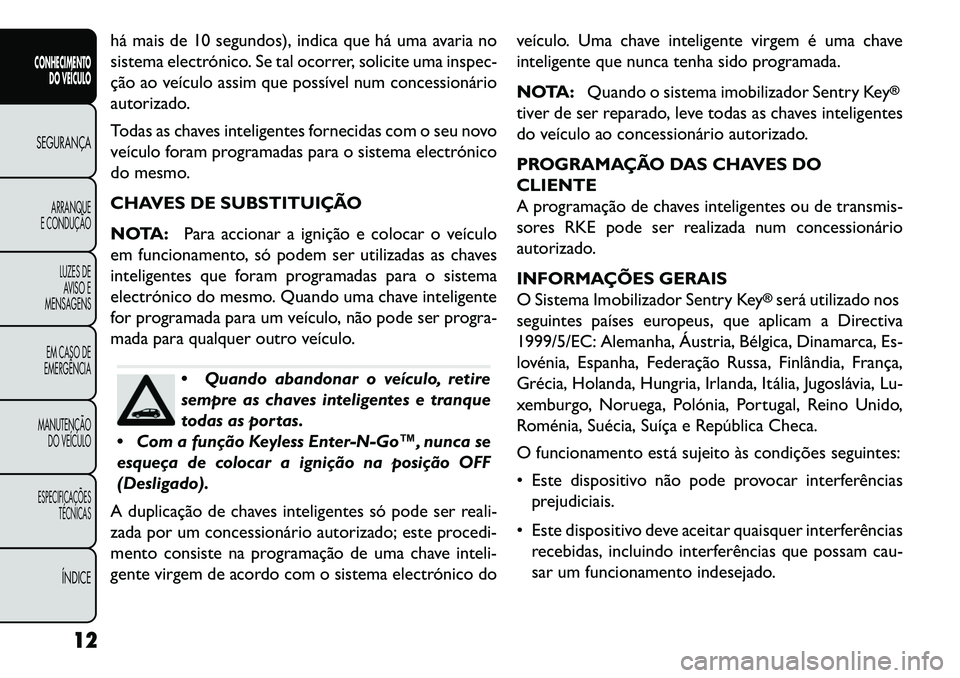

há mais de 10 segundos), indica que há uma avaria no
sistema electrónico. Se tal ocorrer, solicite uma inspec-
ção ao veículo assim que possível num concessionário
autorizado.
Todas as chaves inteligentes fornecidas com o seu novo
veículo foram programadas para o sistema electrónico
do mesmo.
CHAVES DE SUBSTITUIÇÃO
NOTA:Para accionar a ignição e colocar o veículo
em funcionamento, só podem ser utilizadas as chaves
inteligentes que foram programadas para o sistema
electrónico do mesmo. Quando uma chave inteligente
for programada para um veículo, não pode ser progra-
mada para qualquer outro veículo.
 Quando abandonar o veículo, retire
sempre as chaves inteligentes e tranque
todas as portas.
 Com a função Keyless Enter-N-Go™, nunca se
esqueça de colocar a ignição na posição OFF
(Desligado).
A duplicação de chaves inteligentes só pode ser reali-
zada por um concessionário autorizado; este procedi-
mento consiste na programação de uma chave inteli-
gente virgem de acordo com o sistema electrónico do veículo. Uma chave inteligente virgem é uma chave
inteligente que nunca tenha sido programada.
NOTA:
Quando o sistema imobilizador Sentry Key
®
tiver de ser reparado, leve todas as chaves inteligentes
do veículo ao concessionário autorizado.
PROGRAMAÇÃO DAS CHAVES DO
CLIENTE
A programação de chaves inteligentes ou de transmis-
sores RKE pode ser realizada num concessionário
autorizado.
INFORMAÇÕES GERAIS
O Sistema Imobilizador Sentry Key
®será utilizado nos
seguintes países europeus, que aplicam a Directiva
1999/5/EC: Alemanha, Áustria, Bélgica, Dinamarca, Es-
lovénia, Espanha, Federação Russa, Finlândia, França,
Grécia, Holanda, Hungria, Irlanda, Itália, Jugoslávia, Lu-
xemburgo, Noruega, Polónia, Portugal, Reino Unido,
Roménia, Suécia, Suíça e República Checa.
O funcionamento está sujeito às condições seguintes:
 Este dispositivo não pode provocar interferências prejudiciais.
 Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam cau-
sar um funcionamento indesejado.
12
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

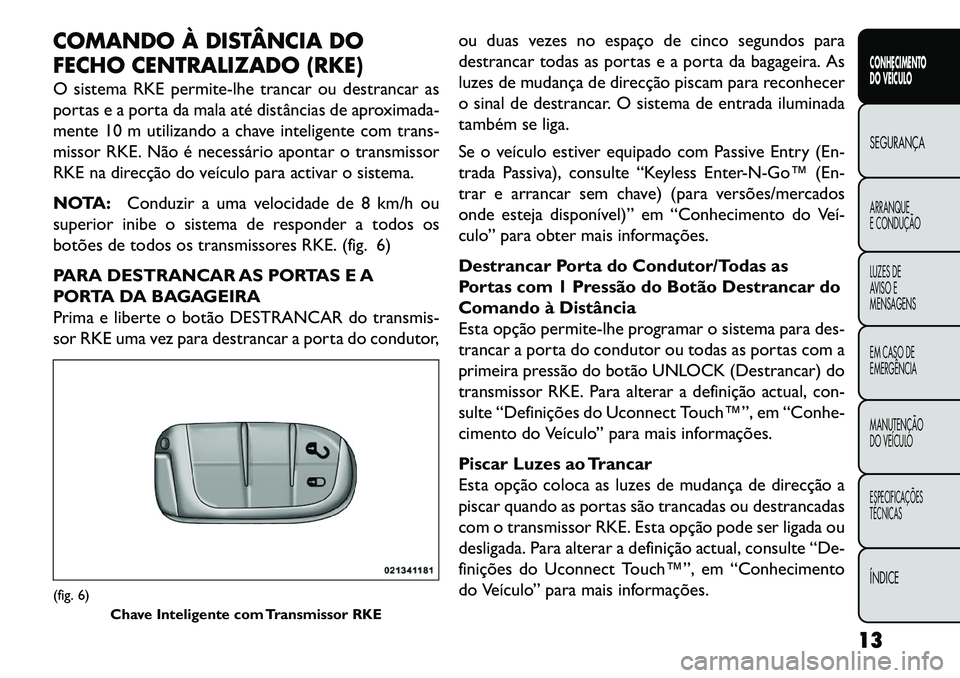

COMANDO À DISTÂNCIA DO
FECHO CENTRALIZADO (RKE)
O sistema RKE permite-lhe trancar ou destrancar as
portas e a porta da mala até distâncias de aproximada-
mente 10 m utilizando a chave inteligente com trans-
missor RKE. Não é necessário apontar o transmissor
RKE na direcção do veículo para activar o sistema.
NOTA:Conduzir a uma velocidade de 8 km/h ou
superior inibe o sistema de responder a todos os
botões de todos os transmissores RKE. (fig. 6)
PARA DESTRANCAR AS PORTAS E A
PORTA DA BAGAGEIRA
Prima e liberte o botão DESTRANCAR do transmis-
sor RKE uma vez para destrancar a porta do condutor, ou duas vezes no espaço de cinco segundos para
destrancar todas as portas e a porta da bagageira. As
luzes de mudança de direcção piscam para reconhecer
o sinal de destrancar. O sistema de entrada iluminada
também se liga.
Se o veículo estiver equipado com Passive Entry (En-
trada Passiva), consulte “Keyless Enter­N­Go™ (En-
trar e arrancar sem chave) (para versões/mercados
onde esteja disponível)” em “Conhecimento do Veí­
culo” para obter mais informações.
Destrancar Porta do Condutor/Todas as
Portas com 1 Pressão do Botão Destrancar do
Comando à Distância
Esta opção permite-lhe programar o sistema para des-
trancar a porta do condutor ou todas as portas com a
primeira pressão do botão UNLOCK (Destrancar) do
transmissor RKE. Para alterar a definição actual, con-
sulte “Definições do Uconnect Touch™”, em “Conhe-
cimento do Veículo” para mais informações.
Piscar Luzes ao Trancar
Esta opção coloca as luzes de mudança de direcção a
piscar quando as portas são trancadas ou destrancadas
com o transmissor RKE. Esta opção pode ser ligada ou
desligada. Para alterar a definição actual, consulte “De-
finições do Uconnect Touch™”, em “Conhecimento
do Veículo” para mais informações.(fig. 6)
Chave Inteligente com Transmissor RKE
13
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

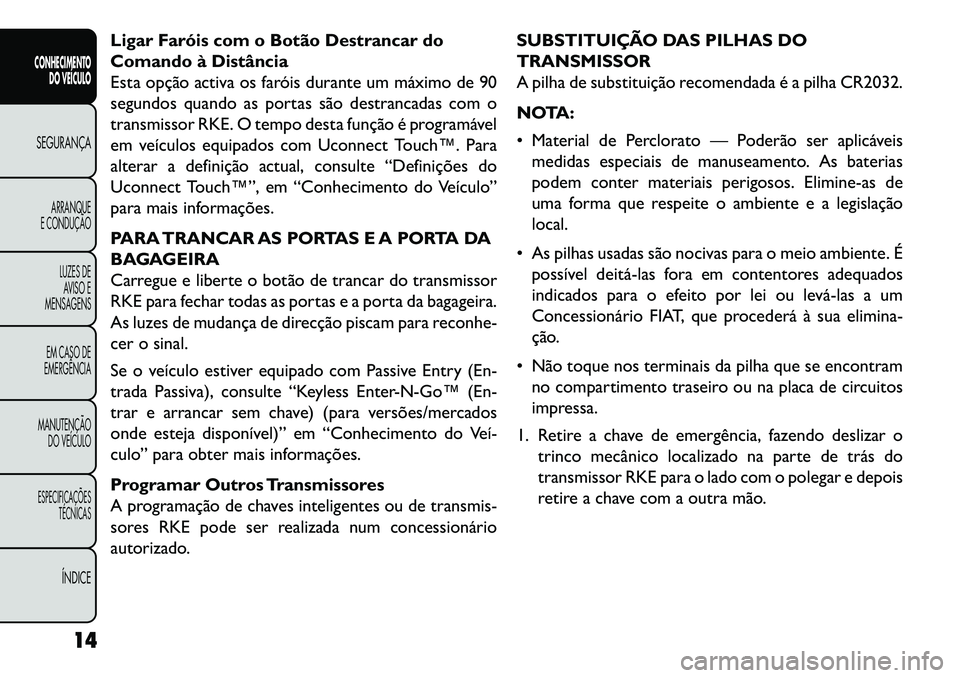

Ligar Faróis com o Botão Destrancar do
Comando à Distância
Esta opção activa os faróis durante um máximo de 90
segundos quando as portas são destrancadas com o
transmissor RKE. O tempo desta função é programável
em veículos equipados com Uconnect Touch™. Para
alterar a definição actual, consulte “Definições do
Uconnect Touch™”, em “Conhecimento do Veículo”
para mais informações.
PARA TRANCAR AS PORTAS E A PORTA DA
BAGAGEIRA
Carregue e liberte o botão de trancar do transmissor
RKE para fechar todas as portas e a porta da bagageira.
As luzes de mudança de direcção piscam para reconhe-
cer o sinal.
Se o veículo estiver equipado com Passive Entry (En-
trada Passiva), consulte “Keyless Enter­N­Go™ (En-
trar e arrancar sem chave) (para versões/mercados
onde esteja disponível)” em “Conhecimento do Veí­
culo” para obter mais informações.
Programar Outros Transmissores
A programação de chaves inteligentes ou de transmis-
sores RKE pode ser realizada num concessionário
autorizado.SUBSTITUIÇÃO DAS PILHAS DO
TRANSMISSOR
A pilha de substituição recomendada é a pilha CR2032.
NOTA:
 Material de Perclorato — Poderão ser aplicáveis
medidas especiais de manuseamento. As baterias
podem conter materiais perigosos. Elimine-as de
uma forma que respeite o ambiente e a legislação
local.
 As pilhas usadas são nocivas para o meio ambiente. É possível deitá­las fora em contentores adequados
indicados para o efeito por lei ou levá­las a um
Concessionário FIAT, que procederá à sua elimina-
ção.
 Não toque nos terminais da pilha que se encontram no compartimento traseiro ou na placa de circuitos
impressa.
1. Retire a chave de emergência, fazendo deslizar o trinco mecânico localizado na parte de trás do
transmissor RKE para o lado com o polegar e depois
retire a chave com a outra mão.
14
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

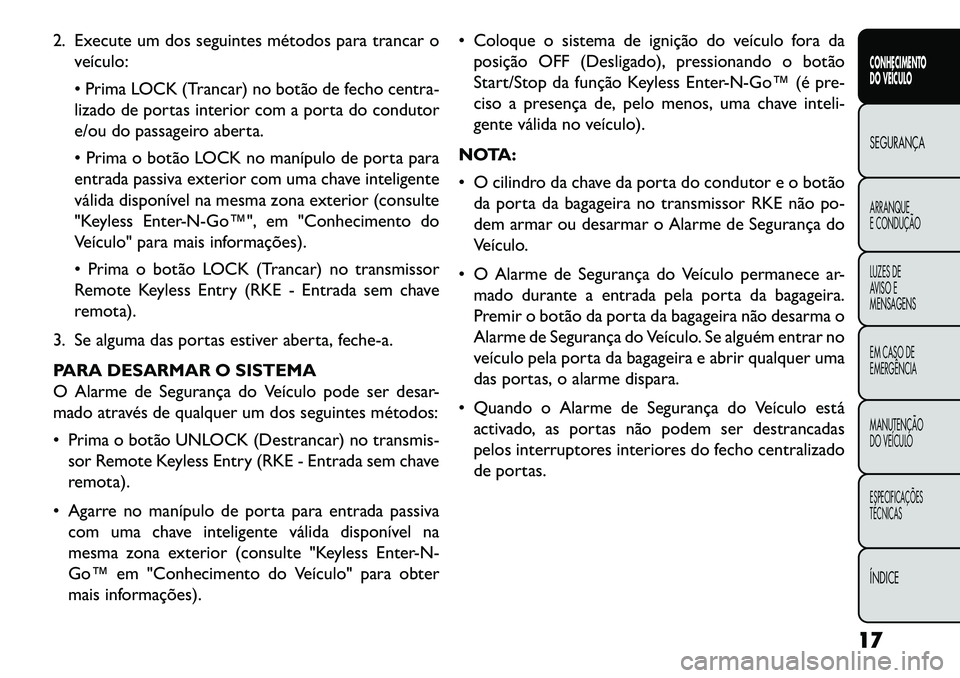

2. Execute um dos seguintes métodos para trancar oveículo:
 Prima LOCK (Trancar) no botão de fecho centra-
lizado de portas interior com a porta do condutor
e/ou do passageiro aberta.
 Prima o botão LOCK no manípulo de porta para
entrada passiva exterior com uma chave inteligente
válida disponível na mesma zona exterior (consulte
"Keyless Enter­N­Go™", em "Conhecimento do
Veículo" para mais informações).
 Prima o botão LOCK (Trancar) no transmissor
Remote Keyless Entry (RKE - Entrada sem chave
remota).
3. Se alguma das portas estiver aberta, feche-a.
PARA DESARMAR O SISTEMA
O Alarme de Segurança do Veículo pode ser desar-
mado através de qualquer um dos seguintes métodos:
 Prima o botão UNLOCK (Destrancar) no transmis- sor Remote Keyless Entry (RKE - Entrada sem chave
remota).
 Agarre no manípulo de porta para entrada passiva com uma chave inteligente válida disponível na
mesma zona exterior (consulte "Keyless Enter-N-
Go™ em "Conhecimento do Veículo" para obter
mais informações).  Coloque o sistema de ignição do veículo fora da
posição OFF (Desligado), pressionando o botão
Start/Stop da função Keyless Enter­N­Go™ (é pre-
ciso a presença de, pelo menos, uma chave inteli-
gente válida no veículo).
NOTA:
 O cilindro da chave da porta do condutor e o botão da porta da bagageira no transmissor RKE não po-
dem armar ou desarmar o Alarme de Segurança do
Veículo.
 O Alarme de Segurança do Veículo permanece ar- mado durante a entrada pela porta da bagageira.
Premir o botão da porta da bagageira não desarma o
Alarme de Segurança do Veículo. Se alguém entrar no
veículo pela porta da bagageira e abrir qualquer uma
das portas, o alarme dispara.
 Quando o Alarme de Segurança do Veículo está activado, as portas não podem ser destrancadas
pelos interruptores interiores do fecho centralizado
de portas.
17
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

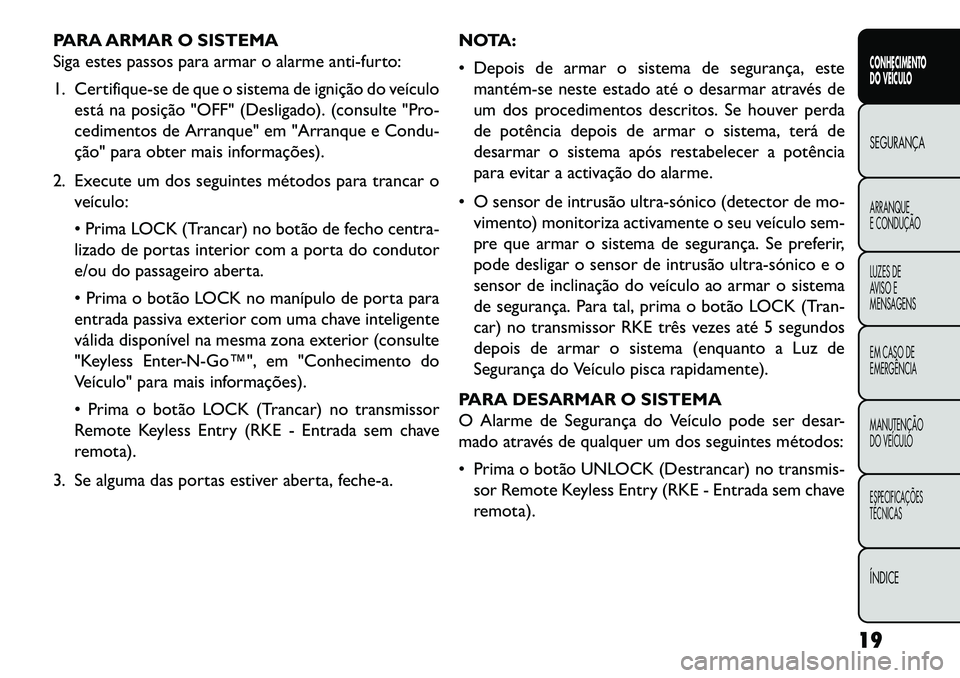

PARA ARMAR O SISTEMA
Siga estes passos para armar o alarme anti-furto:
1. Certifique-se de que o sistema de ignição do veículoestá na posição "OFF" (Desligado). (consulte "Pro-
cedimentos de Arranque" em "Arranque e Condu-
ção" para obter mais informações).
2. Execute um dos seguintes métodos para trancar o veículo:
 Prima LOCK (Trancar) no botão de fecho centra-
lizado de portas interior com a porta do condutor
e/ou do passageiro aberta.
 Prima o botão LOCK no manípulo de porta para
entrada passiva exterior com uma chave inteligente
válida disponível na mesma zona exterior (consulte
"Keyless Enter­N­Go™", em "Conhecimento do
Veículo" para mais informações).
 Prima o botão LOCK (Trancar) no transmissor
Remote Keyless Entry (RKE - Entrada sem chave
remota).
3. Se alguma das portas estiver aberta, feche-a. NOTA:
 Depois de armar o sistema de segurança, este
mantém­se neste estado até o desarmar através de
um dos procedimentos descritos. Se houver perda
de potência depois de armar o sistema, terá de
desarmar o sistema após restabelecer a potência
para evitar a activação do alarme.
 O sensor de intrusão ultra­sónico (detector de mo- vimento) monitoriza activamente o seu veículo sem-
pre que armar o sistema de segurança. Se preferir,
pode desligar o sensor de intrusão ultra­sónico e o
sensor de inclinação do veículo ao armar o sistema
de segurança. Para tal, prima o botão LOCK (Tran-
car) no transmissor RKE três vezes até 5 segundos
depois de armar o sistema (enquanto a Luz de
Segurança do Veículo pisca rapidamente).
PARA DESARMAR O SISTEMA
O Alarme de Segurança do Veículo pode ser desar-
mado através de qualquer um dos seguintes métodos:
 Prima o botão UNLOCK (Destrancar) no transmis- sor Remote Keyless Entry (RKE - Entrada sem chave
remota).
19
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

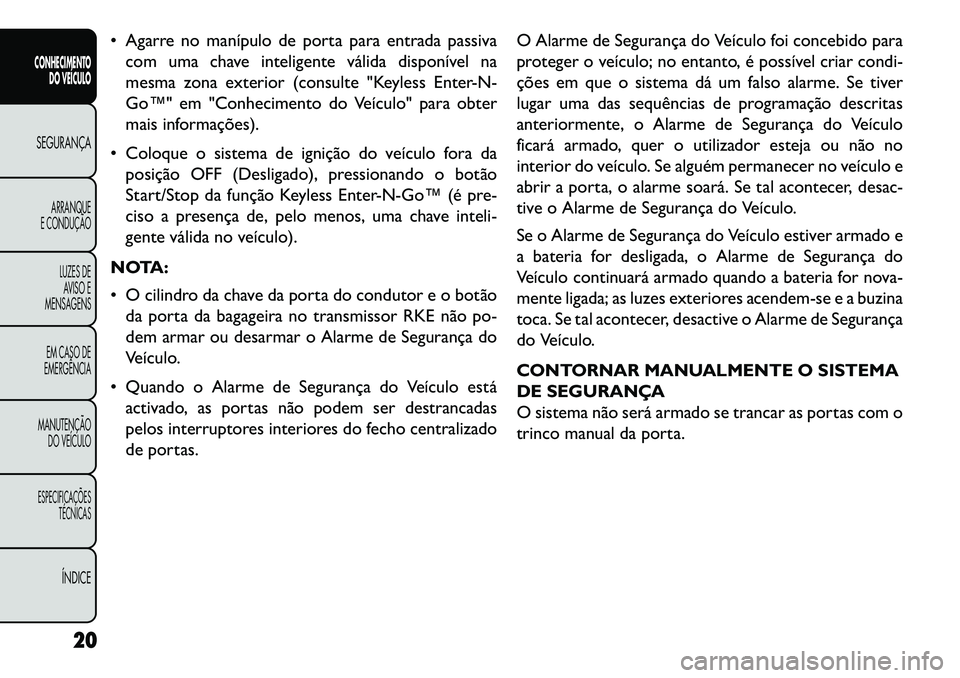

 Agarre no manípulo de porta para entrada passivacom uma chave inteligente válida disponível na
mesma zona exterior (consulte "Keyless Enter-N-
Go™" em "Conhecimento do Veículo" para obter
mais informações).
 Coloque o sistema de ignição do veículo fora da posição OFF (Desligado), pressionando o botão
Start/Stop da função Keyless Enter­N­Go™ (é pre-
ciso a presença de, pelo menos, uma chave inteli-
gente válida no veículo).
NOTA:
 O cilindro da chave da porta do condutor e o botão da porta da bagageira no transmissor RKE não po-
dem armar ou desarmar o Alarme de Segurança do
Veículo.
 Quando o Alarme de Segurança do Veículo está activado, as portas não podem ser destrancadas
pelos interruptores interiores do fecho centralizado
de portas. O Alarme de Segurança do Veículo foi concebido para
proteger o veículo; no entanto, é possível criar condi-
ções em que o sistema dá um falso alarme. Se tiver
lugar uma das sequências de programação descritas
anteriormente, o Alarme de Segurança do Veículo
ficará armado, quer o utilizador esteja ou não no
interior do veículo. Se alguém permanecer no veículo e
abrir a porta, o alarme soará. Se tal acontecer, desac-
tive o Alarme de Segurança do Veículo.
Se o Alarme de Segurança do Veículo estiver armado e
a bateria for desligada, o Alarme de Segurança do
Veículo continuará armado quando a bateria for nova-
mente ligada; as luzes exteriores acendem-se e a buzina
toca. Se tal acontecer, desactive o Alarme de Segurança
do Veículo.
CONTORNAR MANUALMENTE O SISTEMA
DE SEGURANÇA
O sistema não será armado se trancar as portas com o
trinco manual da porta.
20
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE

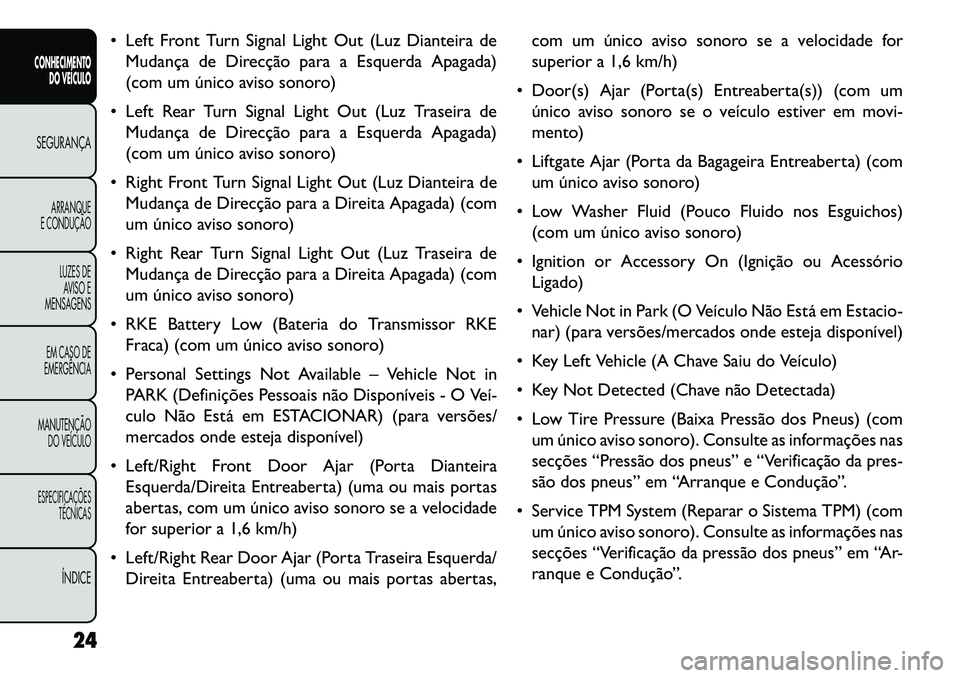

 Left Front Turn Signal Light Out (Luz Dianteira deMudança de Direcção para a Esquerda Apagada)
(com um único aviso sonoro)
 Left Rear Turn Signal Light Out (Luz Traseira de Mudança de Direcção para a Esquerda Apagada)
(com um único aviso sonoro)
 Right Front Turn Signal Light Out (Luz Dianteira de Mudança de Direcção para a Direita Apagada) (com
um único aviso sonoro)
 Right Rear Turn Signal Light Out (Luz Traseira de Mudança de Direcção para a Direita Apagada) (com
um único aviso sonoro)
 RKE Battery Low (Bateria do Transmissor RKE Fraca) (com um único aviso sonoro)
 Personal Settings Not Available – Vehicle Not in PARK (Definições Pessoais não Disponíveis - O Veí­
culo Não Está em ESTACIONAR) (para versões/
mercados onde esteja disponível)
 Left/Right Front Door Ajar (Porta Dianteira Esquerda/Direita Entreaberta) (uma ou mais portas
abertas, com um único aviso sonoro se a velocidade
for superior a 1,6 km/h)
 Left/Right Rear Door Ajar (Porta Traseira Esquerda/ Direita Entreaberta) (uma ou mais portas abertas, com um único aviso sonoro se a velocidade for
superior a 1,6 km/h)
 Door(s) Ajar (Porta(s) Entreaberta(s)) (com um único aviso sonoro se o veículo estiver em movi-
mento)
 Liftgate Ajar (Porta da Bagageira Entreaberta) (com um único aviso sonoro)
 Low Washer Fluid (Pouco Fluido nos Esguichos) (com um único aviso sonoro)
 Ignition or Accessory On (Ignição ou Acessório Ligado)
 Vehicle Not in Park (O Veículo Não Está em Estacio- nar) (para versões/mercados onde esteja disponível)
 Key Left Vehicle (A Chave Saiu do Veículo)
 Key Not Detected (Chave não Detectada)
 Low Tire Pressure (Baixa Pressão dos Pneus) (com um único aviso sonoro). Consulte as informações nas
secções “Pressão dos pneus” e “Verificação da pres-
são dos pneus” em “Arranque e Condução”.
 Service TPM System (Reparar o Sistema TPM) (com um único aviso sonoro). Consulte as informações nas
secções “Verificação da pressão dos pneus” em “Ar-
ranque e Condução”.
24
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEAVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOESPECIFICAÇÕES TÉCNICAS
ÍNDICE
