Page 11 of 316

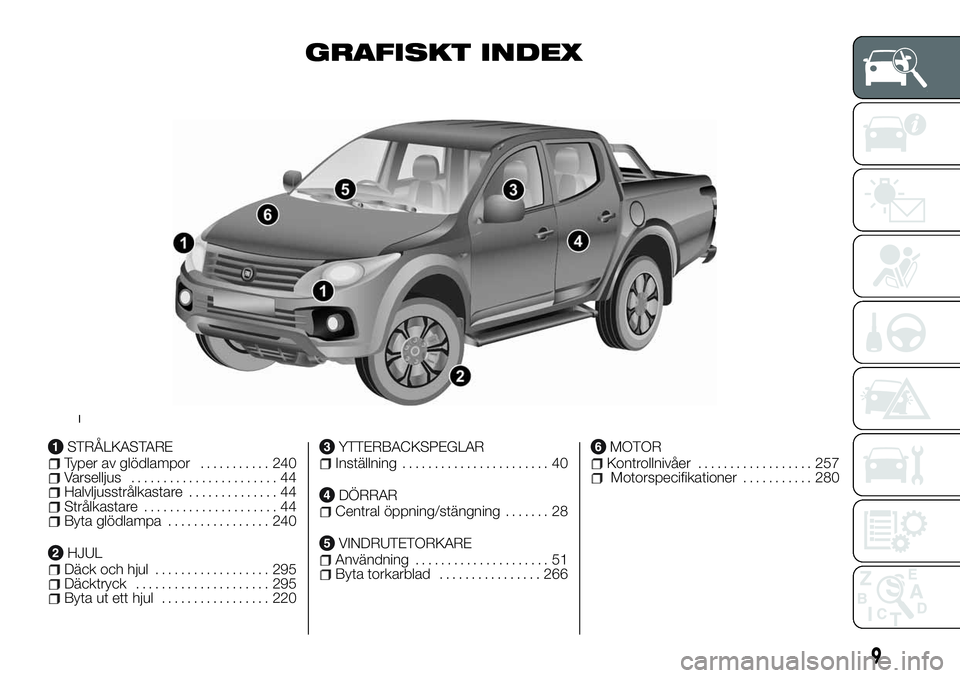

GRAFISKT INDEX
STRÅLKASTARETyper av glödlampor........... 240Varselljus....................... 44Halvljusstrålkastare.............. 44Strålkastare..................... 44Byta glödlampa................ 240
HJULDäck och hjul.................. 295Däcktryck..................... 295Byta ut ett hjul................. 220
YTTERBACKSPEGLARInställning....................... 40
DÖRRARCentral öppning/stängning....... 28
VINDRUTETORKAREAnvändning..................... 51Byta torkarblad................ 266
MOTORKontrollnivåer.................. 257Motorspecifikationer........... 280
1
9
Page 12 of 316

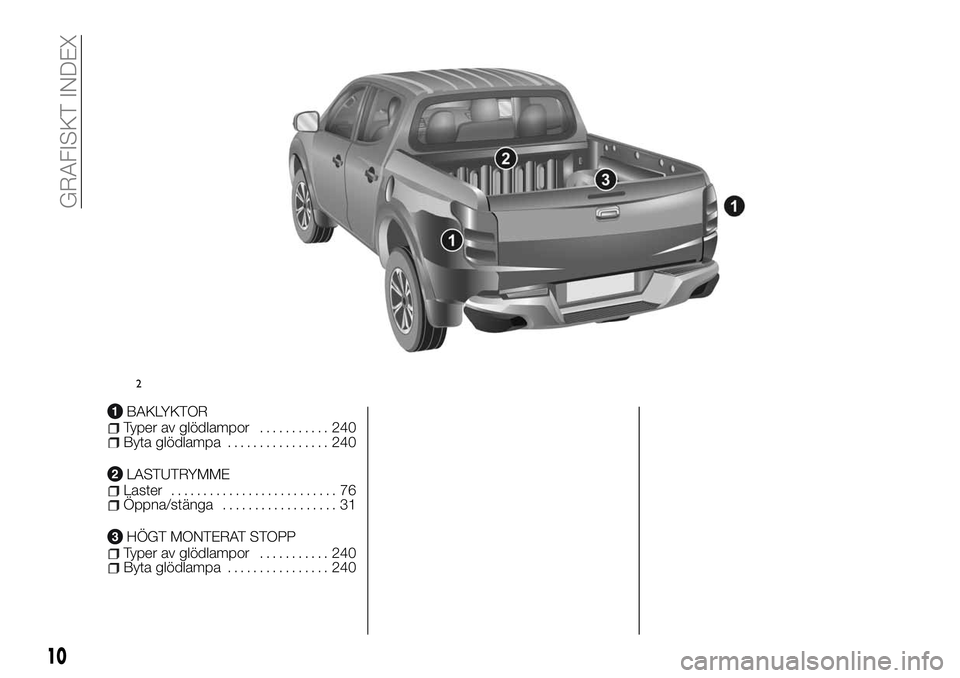

BAKLYKTORTyper av glödlampor........... 240Byta glödlampa................ 240
LASTUTRYMMELaster.......................... 76Öppna/stänga.................. 31
HÖGT MONTERAT STOPPTyper av glödlampor........... 240Byta glödlampa................ 240
2
10
GRAFISKT INDEX
Page 13 of 316

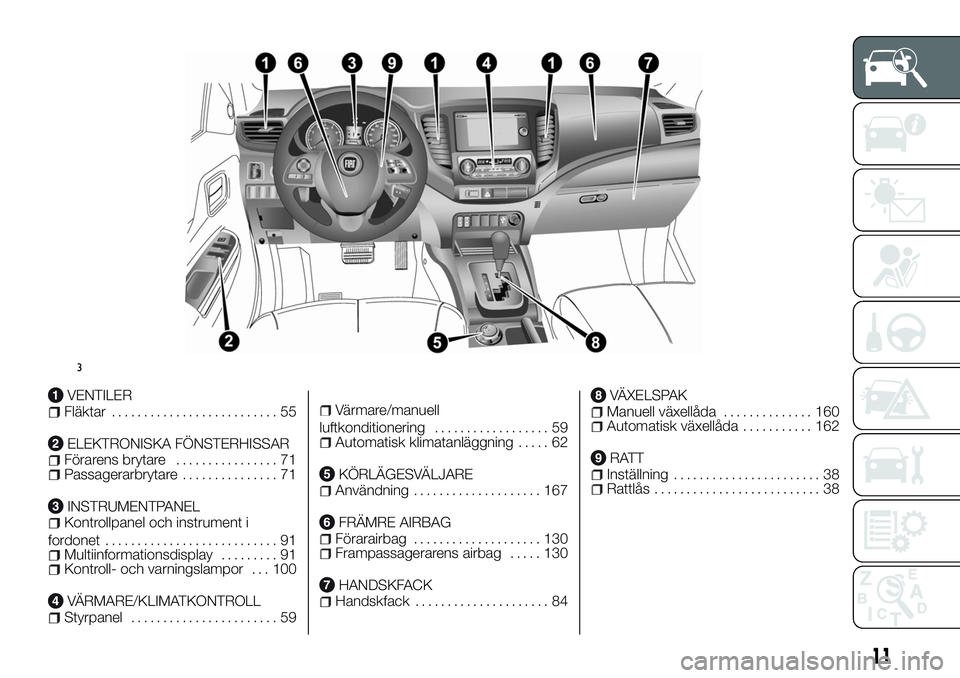

VENTILERFläktar.......................... 55
ELEKTRONISKA FÖNSTERHISSARFörarens brytare................ 71Passagerarbrytare............... 71
INSTRUMENTPANELKontrollpanel och instrument i
fordonet........................... 91
Multiinformationsdisplay......... 91Kontroll- och varningslampor . . . 100
VÄRMARE/KLIMATKONTROLLStyrpanel....................... 59
Värmare/manuell
luftkonditionering.................. 59
Automatisk klimatanläggning..... 62
KÖRLÄGESVÄLJAREAnvändning.................... 167
FRÄMRE AIRBAGFörarairbag.................... 130Frampassagerarens airbag..... 130
HANDSKFACKHandskfack..................... 84
VÄXELSPAKManuell växellåda.............. 160Automatisk växellåda........... 162
RATTInställning....................... 38Rattlås.......................... 38
3
11
Page 14 of 316

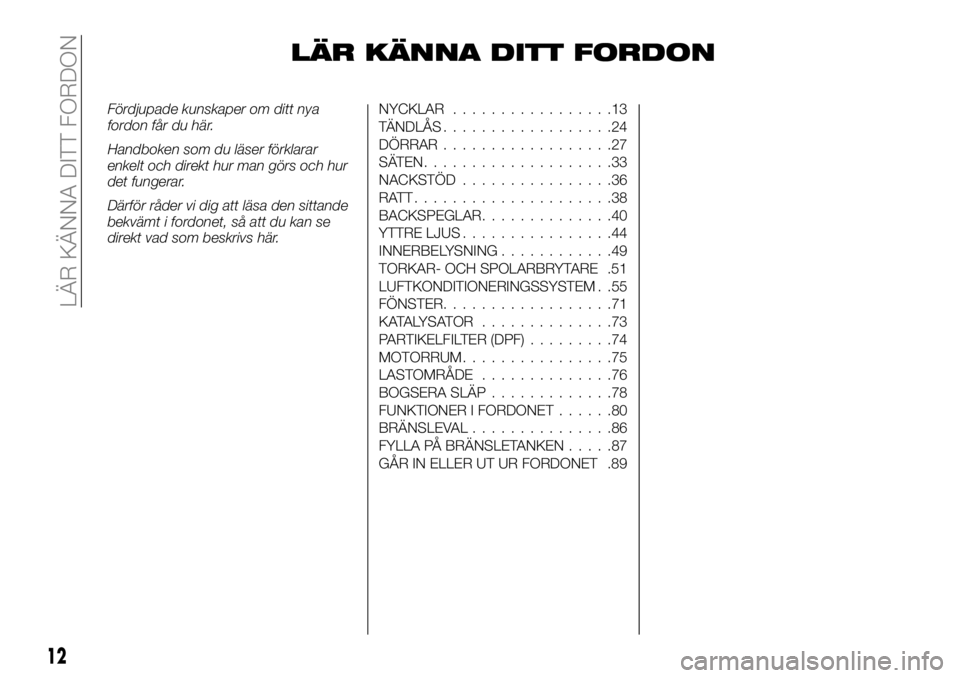

LÄR KÄNNA DITT FORDON
Fördjupade kunskaper om ditt nya
fordon får du här.
Handboken som du läser förklarar
enkelt och direkt hur man görs och hur
det fungerar.
Därför råder vi dig att läsa den sittande
bekvämt i fordonet, så att du kan se
direkt vad som beskrivs här.NYCKLAR.................13
TÄNDLÅS..................24
DÖRRAR..................27
SÄTEN....................33
NACKSTÖD................36
RATT.....................38
BACKSPEGLAR..............40
YTTRE LJUS................44
INNERBELYSNING............49
TORKAR- OCH SPOLARBRYTARE .51
LUFTKONDITIONERINGSSYSTEM . .55
FÖNSTER..................71
KATALYSATOR ..............73
PARTIKELFILTER (DPF).........74
MOTORRUM................75
LASTOMRÅDE..............76
BOGSERA SLÄP.............78
FUNKTIONER I FORDONET......80
BRÄNSLEVAL...............86
FYLLA PÅ BRÄNSLETANKEN.....87
GÅR IN ELLER UT UR FORDONET .89
12
LÄR KÄNNA DITT FORDON
Page 15 of 316

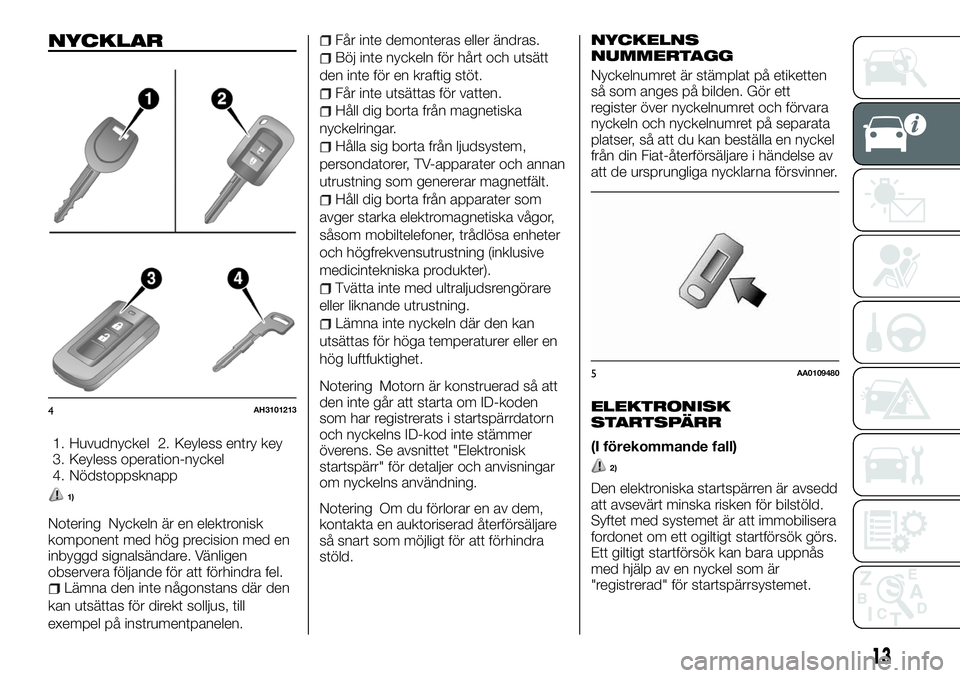

NYCKLAR
1. Huvudnyckel 2. Keyless entry key
3. Keyless operation-nyckel
4. Nödstoppsknapp
1)
Notering Nyckeln är en elektronisk
komponent med hög precision med en
inbyggd signalsändare. Vänligen
observera följande för att förhindra fel.
Lämna den inte någonstans där den
kan utsättas för direkt solljus, till
exempel på instrumentpanelen.
Får inte demonteras eller ändras.
Böj inte nyckeln för hårt och utsätt
den inte för en kraftig stöt.
Får inte utsättas för vatten.
Håll dig borta från magnetiska
nyckelringar.
Hålla sig borta från ljudsystem,
persondatorer, TV-apparater och annan
utrustning som genererar magnetfält.
Håll dig borta från apparater som
avger starka elektromagnetiska vågor,
såsom mobiltelefoner, trådlösa enheter
och högfrekvensutrustning (inklusive
medicintekniska produkter).
Tvätta inte med ultraljudsrengörare
eller liknande utrustning.
Lämna inte nyckeln där den kan
utsättas för höga temperaturer eller en
hög luftfuktighet.
Notering Motorn är konstruerad så att
den inte går att starta om ID-koden
som har registrerats i startspärrdatorn
och nyckelns ID-kod inte stämmer
överens. Se avsnittet "Elektronisk
startspärr" för detaljer och anvisningar
om nyckelns användning.
Notering Om du förlorar en av dem,
kontakta en auktoriserad återförsäljare
så snart som möjligt för att förhindra
stöld.
NYCKELNS
NUMMERTAGG
Nyckelnumret är stämplat på etiketten
så som anges på bilden. Gör ett
register över nyckelnumret och förvara
nyckeln och nyckelnumret på separata
platser, så att du kan beställa en nyckel
från din Fiat-återförsäljare i händelse av
att de ursprungliga nycklarna försvinner.
ELEKTRONISK
STARTSPÄRR
(I förekommande fall)
2)
Den elektroniska startspärren är avsedd
att avsevärt minska risken för bilstöld.
Syftet med systemet är att immobilisera
fordonet om ett ogiltigt startförsök görs.
Ett giltigt startförsök kan bara uppnås
med hjälp av en nyckel som är
"registrerad" för startspärrsystemet.
4AH3101213
5AA0109480
13
Page 16 of 316

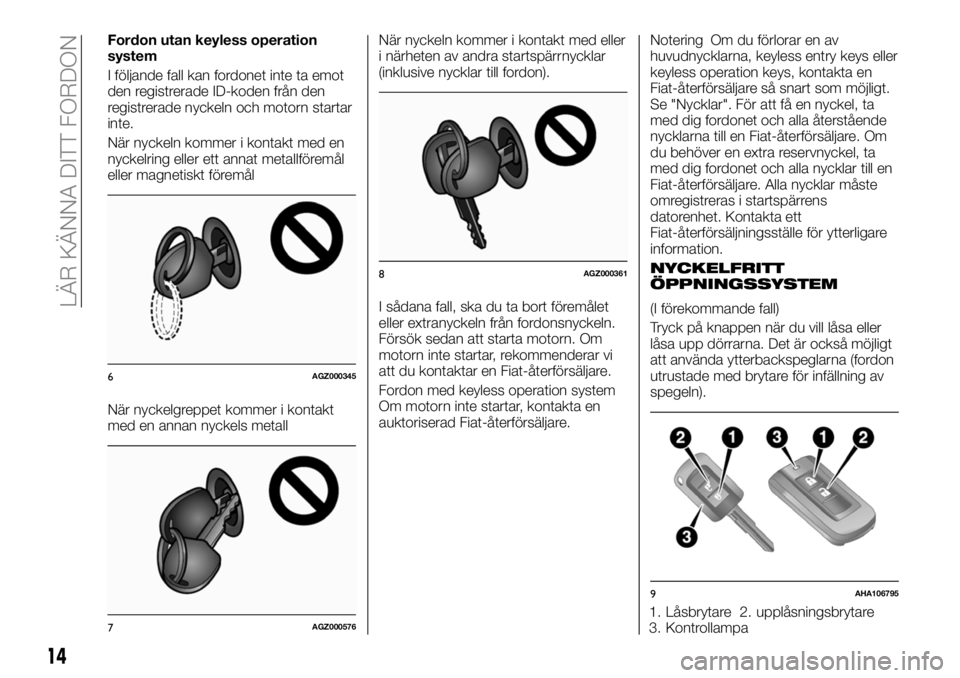

Fordon utan keyless operation
system
I följande fall kan fordonet inte ta emot
den registrerade ID-koden från den
registrerade nyckeln och motorn startar
inte.
När nyckeln kommer i kontakt med en
nyckelring eller ett annat metallföremål
eller magnetiskt föremål
När nyckelgreppet kommer i kontakt
med en annan nyckels metallNär nyckeln kommer i kontakt med eller
i närheten av andra startspärrnycklar
(inklusive nycklar till fordon).
I sådana fall, ska du ta bort föremålet
eller extranyckeln från fordonsnyckeln.
Försök sedan att starta motorn. Om
motorn inte startar, rekommenderar vi
att du kontaktar en Fiat-återförsäljare.
Fordon med keyless operation system
Om motorn inte startar, kontakta en
auktoriserad Fiat-återförsäljare.Notering Om du förlorar en av
huvudnycklarna, keyless entry keys eller
keyless operation keys, kontakta en
Fiat-återförsäljare så snart som möjligt.
Se "Nycklar". För att få en nyckel, ta
med dig fordonet och alla återstående
nycklarna till en Fiat-återförsäljare. Om
du behöver en extra reservnyckel, ta
med dig fordonet och alla nycklar till en
Fiat-återförsäljare. Alla nycklar måste
omregistreras i startspärrens
datorenhet. Kontakta ett
Fiat-återförsäljningsställe för ytterligare
information.
NYCKELFRITT
ÖPPNINGSSYSTEM
(I förekommande fall)
Tryck på knappen när du vill låsa eller
låsa upp dörrarna. Det är också möjligt
att använda ytterbackspeglarna (fordon
utrustade med brytare för infällning av
spegeln).
6AGZ000345
7AGZ000576
8AGZ000361
9AHA106795
14
LÄR KÄNNA DITT FORDON
1. Låsbrytare 2. upplåsningsbrytare
3. Kontrollampa
Page 17 of 316

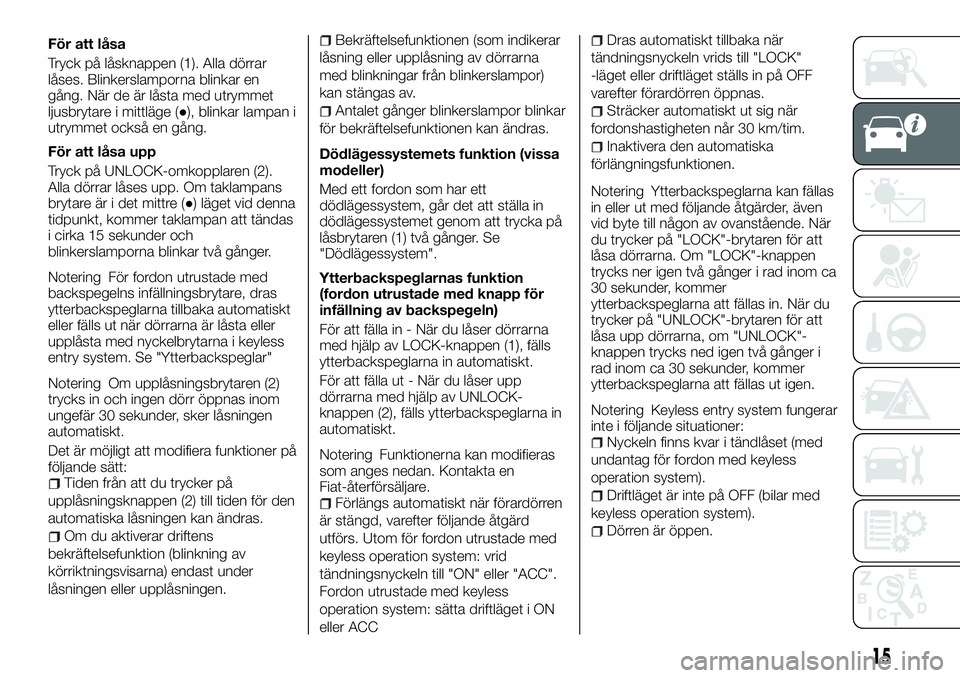

För att låsa
Tryck på låsknappen (1). Alla dörrar
låses. Blinkerslamporna blinkar en
gång. När de är låsta med utrymmet
ljusbrytare i mittläge (●), blinkar lampan i
utrymmet också en gång.
För att låsa upp
Tryck på UNLOCK-omkopplaren (2).
Alla dörrar låses upp. Om taklampans
brytare är i det mittre (●) läget vid denna
tidpunkt, kommer taklampan att tändas
i cirka 15 sekunder och
blinkerslamporna blinkar två gånger.
Notering För fordon utrustade med
backspegelns infällningsbrytare, dras
ytterbackspeglarna tillbaka automatiskt
eller fälls ut när dörrarna är låsta eller
upplåsta med nyckelbrytarna i keyless
entry system. Se "Ytterbackspeglar"
Notering Om upplåsningsbrytaren (2)
trycks in och ingen dörr öppnas inom
ungefär 30 sekunder, sker låsningen
automatiskt.
Det är möjligt att modifiera funktioner på
följande sätt:
Tiden från att du trycker på
upplåsningsknappen (2) till tiden för den
automatiska låsningen kan ändras.
Om du aktiverar driftens
bekräftelsefunktion (blinkning av
körriktningsvisarna) endast under
låsningen eller upplåsningen.
Bekräftelsefunktionen (som indikerar
låsning eller upplåsning av dörrarna
med blinkningar från blinkerslampor)
kan stängas av.
Antalet gånger blinkerslampor blinkar
för bekräftelsefunktionen kan ändras.
Dödlägessystemets funktion (vissa
modeller)
Med ett fordon som har ett
dödlägessystem, går det att ställa in
dödlägessystemet genom att trycka på
låsbrytaren (1) två gånger. Se
"Dödlägessystem".
Ytterbackspeglarnas funktion
(fordon utrustade med knapp för
infällning av backspegeln)
För att fälla in - När du låser dörrarna
med hjälp av LOCK-knappen (1), fälls
ytterbackspeglarna in automatiskt.
För att fälla ut - När du låser upp
dörrarna med hjälp av UNLOCK-
knappen (2), fälls ytterbackspeglarna in
automatiskt.
Notering Funktionerna kan modifieras
som anges nedan. Kontakta en
Fiat-återförsäljare.
Förlängs automatiskt när förardörren
är stängd, varefter följande åtgärd
utförs. Utom för fordon utrustade med
keyless operation system: vrid
tändningsnyckeln till "ON" eller "ACC".
Fordon utrustade med keyless
operation system: sätta driftläget i ON
eller ACC
Dras automatiskt tillbaka när
tändningsnyckeln vrids till "LOCK"
-läget eller driftläget ställs in på OFF
varefter förardörren öppnas.
Sträcker automatiskt ut sig när
fordonshastigheten når 30 km/tim.
Inaktivera den automatiska
förlängningsfunktionen.
Notering Ytterbackspeglarna kan fällas
in eller ut med följande åtgärder, även
vid byte till någon av ovanstående. När
du trycker på "LOCK"-brytaren för att
låsa dörrarna. Om "LOCK"-knappen
trycks ner igen två gånger i rad inom ca
30 sekunder, kommer
ytterbackspeglarna att fällas in. När du
trycker på "UNLOCK"-brytaren för att
låsa upp dörrarna, om "UNLOCK"-
knappen trycks ned igen två gånger i
rad inom ca 30 sekunder, kommer
ytterbackspeglarna att fällas ut igen.
Notering Keyless entry system fungerar
inte i följande situationer:
Nyckeln finns kvar i tändlåset (med
undantag för fordon med keyless
operation system).
Driftläget är inte på OFF (bilar med
keyless operation system).
Dörren är öppen.
15
Page 18 of 316

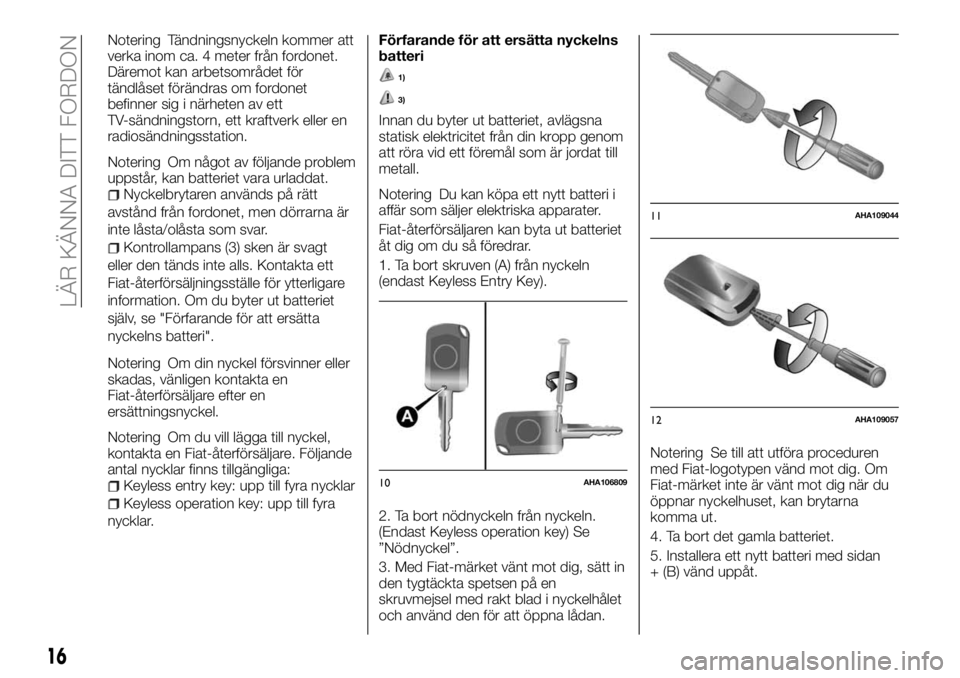

Notering Tändningsnyckeln kommer att
verka inom ca. 4 meter från fordonet.
Däremot kan arbetsområdet för
tändlåset förändras om fordonet
befinner sig i närheten av ett
TV-sändningstorn, ett kraftverk eller en
radiosändningsstation.
Notering Om något av följande problem
uppstår, kan batteriet vara urladdat.
Nyckelbrytaren används på rätt
avstånd från fordonet, men dörrarna är
inte låsta/olåsta som svar.
Kontrollampans (3) sken är svagt
eller den tänds inte alls. Kontakta ett
Fiat-återförsäljningsställe för ytterligare
information. Om du byter ut batteriet
själv, se "Förfarande för att ersätta
nyckelns batteri".
Notering Om din nyckel försvinner eller
skadas, vänligen kontakta en
Fiat-återförsäljare efter en
ersättningsnyckel.
Notering Om du vill lägga till nyckel,
kontakta en Fiat-återförsäljare. Följande
antal nycklar finns tillgängliga:
Keyless entry key: upp till fyra nycklar
Keyless operation key: upp till fyra
nycklar.
Förfarande för att ersätta nyckelns
batteri
1)
3)
Innan du byter ut batteriet, avlägsna
statisk elektricitet från din kropp genom
att röra vid ett föremål som är jordat till
metall.
Notering Du kan köpa ett nytt batteri i
affär som säljer elektriska apparater.
Fiat-återförsäljaren kan byta ut batteriet
åt dig om du så föredrar.
1. Ta bort skruven (A) från nyckeln
(endast Keyless Entry Key).
2. Ta bort nödnyckeln från nyckeln.
(Endast Keyless operation key) Se
”Nödnyckel”.
3. Med Fiat-märket vänt mot dig, sätt in
den tygtäckta spetsen på en
skruvmejsel med rakt blad i nyckelhålet
och använd den för att öppna lådan.Notering Se till att utföra proceduren
med Fiat-logotypen vänd mot dig. Om
Fiat-märket inte är vänt mot dig när du
öppnar nyckelhuset, kan brytarna
komma ut.
4. Ta bort det gamla batteriet.
5. Installera ett nytt batteri med sidan
+ (B) vänd uppåt.
10AHA106809
11AHA109044
12AHA109057
16
LÄR KÄNNA DITT FORDON
Page 19 of 316

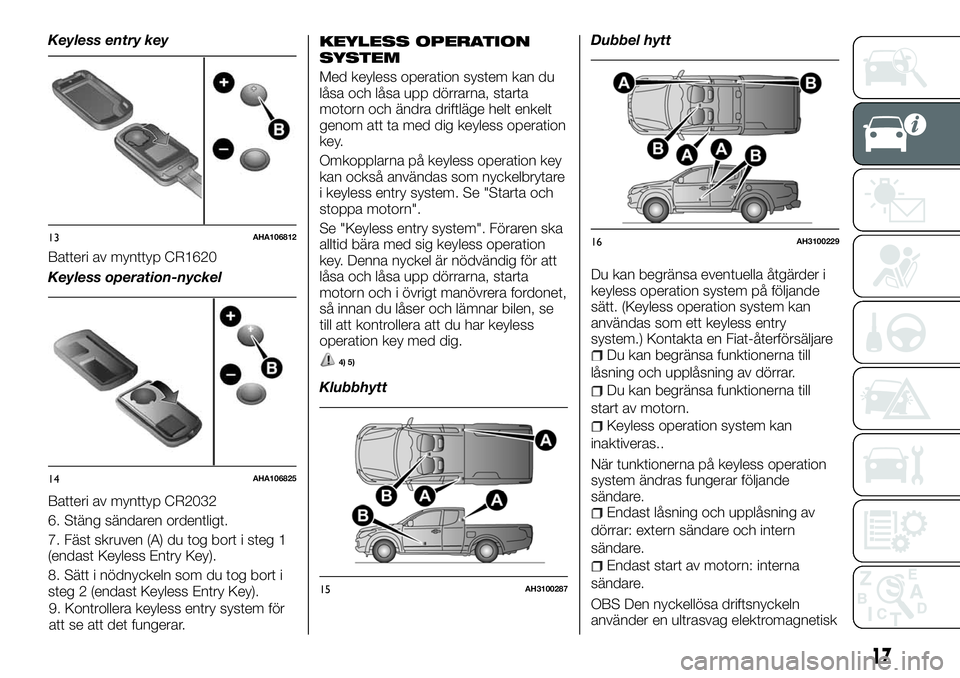

Keyless entry key
Batteri av mynttyp CR1620
Keyless operation-nyckel
Batteri av mynttyp CR2032
6. Stäng sändaren ordentligt.
7. Fäst skruven (A) du tog bort i steg 1
(endast Keyless Entry Key).
8. Sätt i nödnyckeln som du tog bort i
steg 2 (endast Keyless Entry Key).
9. Kontrollera keyless entry system för
att se att det fungerar.KEYLESS OPERATION
SYSTEM
Med keyless operation system kan du
låsa och låsa upp dörrarna, starta
motorn och ändra driftläge helt enkelt
genom att ta med dig keyless operation
key.
Omkopplarna på keyless operation key
kan också användas som nyckelbrytare
i keyless entry system. Se "Starta och
stoppa motorn".
Se "Keyless entry system". Föraren ska
alltid bära med sig keyless operation
key. Denna nyckel är nödvändig för att
låsa och låsa upp dörrarna, starta
motorn och i övrigt manövrera fordonet,
så innan du låser och lämnar bilen, se
till att kontrollera att du har keyless
operation key med dig.
4) 5)
KlubbhyttDubbel hytt
Du kan begränsa eventuella åtgärder i
keyless operation system på följande
sätt. (Keyless operation system kan
användas som ett keyless entry
system.) Kontakta en Fiat-återförsäljare
Du kan begränsa funktionerna till
låsning och upplåsning av dörrar.
Du kan begränsa funktionerna till
start av motorn.
Keyless operation system kan
inaktiveras..
När tunktionerna på keyless operation
system ändras fungerar följande
sändare.
Endast låsning och upplåsning av
dörrar: extern sändare och intern
sändare.
Endast start av motorn: interna
sändare.
OBS Den nyckellösa driftsnyckeln
använder en ultrasvag elektromagnetisk
13AHA106812
14AHA106825
15AH3100287
16AH3100229
17
Page 20 of 316

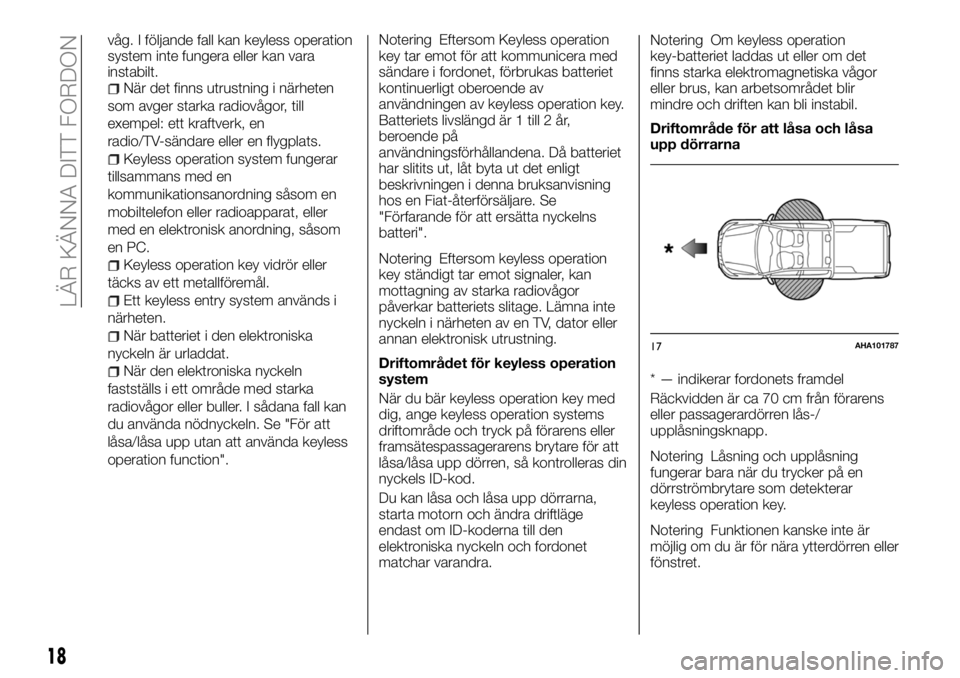

våg. I följande fall kan keyless operation
system inte fungera eller kan vara
instabilt.
När det finns utrustning i närheten
som avger starka radiovågor, till
exempel: ett kraftverk, en
radio/TV-sändare eller en flygplats.
Keyless operation system fungerar
tillsammans med en
kommunikationsanordning såsom en
mobiltelefon eller radioapparat, eller
med en elektronisk anordning, såsom
en PC.
Keyless operation key vidrör eller
täcks av ett metallföremål.
Ett keyless entry system används i
närheten.
När batteriet i den elektroniska
nyckeln är urladdat.
När den elektroniska nyckeln
fastställs i ett område med starka
radiovågor eller buller. I sådana fall kan
du använda nödnyckeln. Se "För att
låsa/låsa upp utan att använda keyless
operation function".Notering Eftersom Keyless operation
key tar emot för att kommunicera med
sändare i fordonet, förbrukas batteriet
kontinuerligt oberoende av
användningen av keyless operation key.
Batteriets livslängd är 1 till 2 år,
beroende på
användningsförhållandena. Då batteriet
har slitits ut, låt byta ut det enligt
beskrivningen i denna bruksanvisning
hos en Fiat-återförsäljare. Se
"Förfarande för att ersätta nyckelns
batteri".
Notering Eftersom keyless operation
key ständigt tar emot signaler, kan
mottagning av starka radiovågor
påverkar batteriets slitage. Lämna inte
nyckeln i närheten av en TV, dator eller
annan elektronisk utrustning.
Driftområdet för keyless operation
system
När du bär keyless operation key med
dig, ange keyless operation systems
driftområde och tryck på förarens eller
framsätespassagerarens brytare för att
låsa/låsa upp dörren, så kontrolleras din
nyckels ID-kod.
Du kan låsa och låsa upp dörrarna,
starta motorn och ändra driftläge
endast om ID-koderna till den
elektroniska nyckeln och fordonet
matchar varandra.Notering Om keyless operation
key-batteriet laddas ut eller om det
finns starka elektromagnetiska vågor
eller brus, kan arbetsområdet blir
mindre och driften kan bli instabil.
Driftområde för att låsa och låsa
upp dörrarna
* — indikerar fordonets framdel
Räckvidden är ca 70 cm från förarens
eller passagerardörren lås-/
upplåsningsknapp.
Notering Låsning och upplåsning
fungerar bara när du trycker på en
dörrströmbrytare som detekterar
keyless operation key.
Notering Funktionen kanske inte är
möjlig om du är för nära ytterdörren eller
fönstret.
17AHA101787
18
LÄR KÄNNA DITT FORDON
