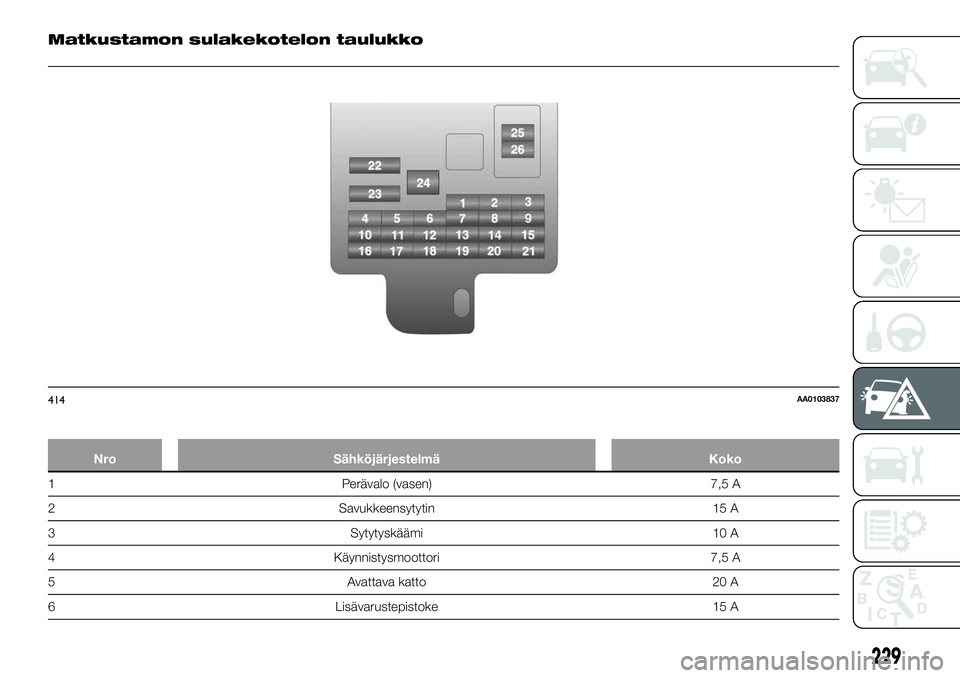

Matkustamon sulakekotelon taulukko
Nro Sähköjärjestelmä Koko
1 Perävalo (vasen) 7,5 A
2 Savukkeensytytin 15 A
3 Sytytyskäämi 10 A
4 Käynnistysmoottori 7,5 A
5 Avattava katto 20 A
6 Lisävarustepistoke 15 A
414AA0103837
229

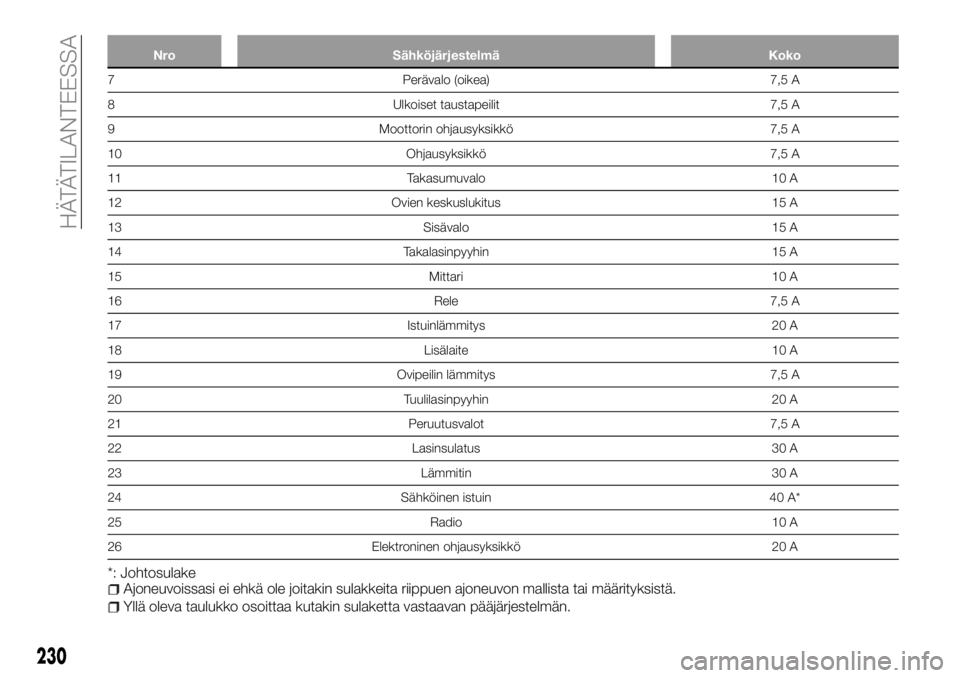

Nro Sähköjärjestelmä Koko
7 Perävalo (oikea) 7,5 A
8 Ulkoiset taustapeilit 7,5 A
9 Moottorin ohjausyksikkö 7,5 A
10 Ohjausyksikkö 7,5 A
11 Takasumuvalo 10 A
12 Ovien keskuslukitus 15 A
13 Sisävalo 15 A
14 Takalasinpyyhin 15 A
15 Mittari 10 A
16 Rele 7,5 A
17 Istuinlämmitys 20 A
18 Lisälaite 10 A
19 Ovipeilin lämmitys 7,5 A
20 Tuulilasinpyyhin 20 A
21 Peruutusvalot 7,5 A
22 Lasinsulatus 30 A
23 Lämmitin 30 A
24 Sähköinen istuin 40 A*
25 Radio 10 A
26 Elektroninen ohjausyksikkö 20 A
*: JohtosulakeAjoneuvoissasi ei ehkä ole joitakin sulakkeita riippuen ajoneuvon mallista tai määrityksistä.
Yllä oleva taulukko osoittaa kutakin sulaketta vastaavan pääjärjestelmän.
230
HÄTÄTILANTEESSA

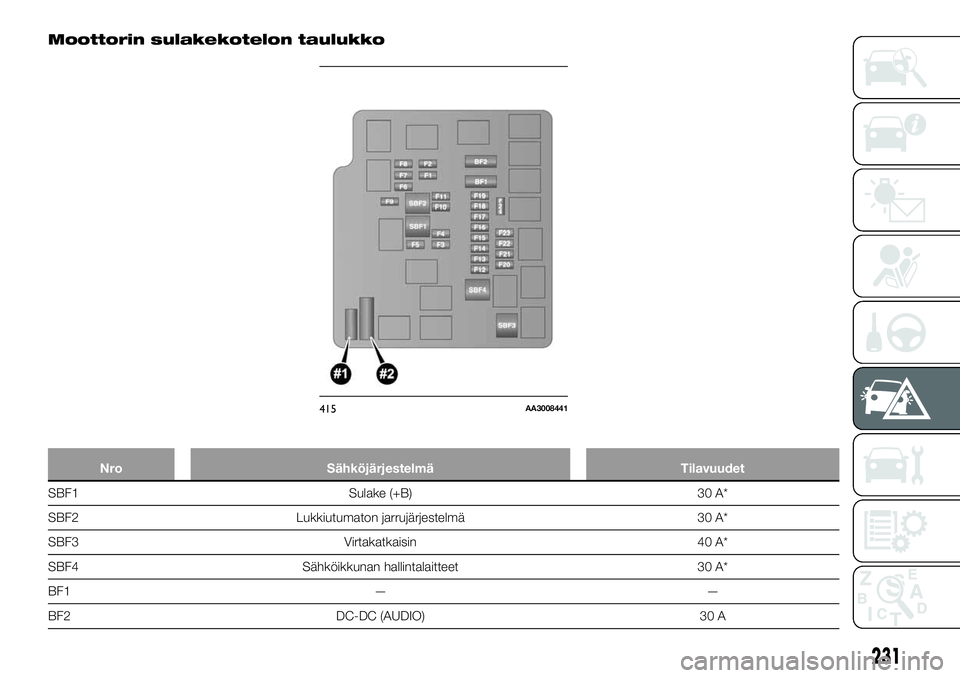

Moottorin sulakekotelon taulukko
Nro Sähköjärjestelmä Tilavuudet
SBF1 Sulake (+B) 30 A*
SBF2 Lukkiutumaton jarrujärjestelmä 30 A*
SBF3 Virtakatkaisin 40 A*
SBF4 Sähköikkunan hallintalaitteet 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
415AA3008441
231

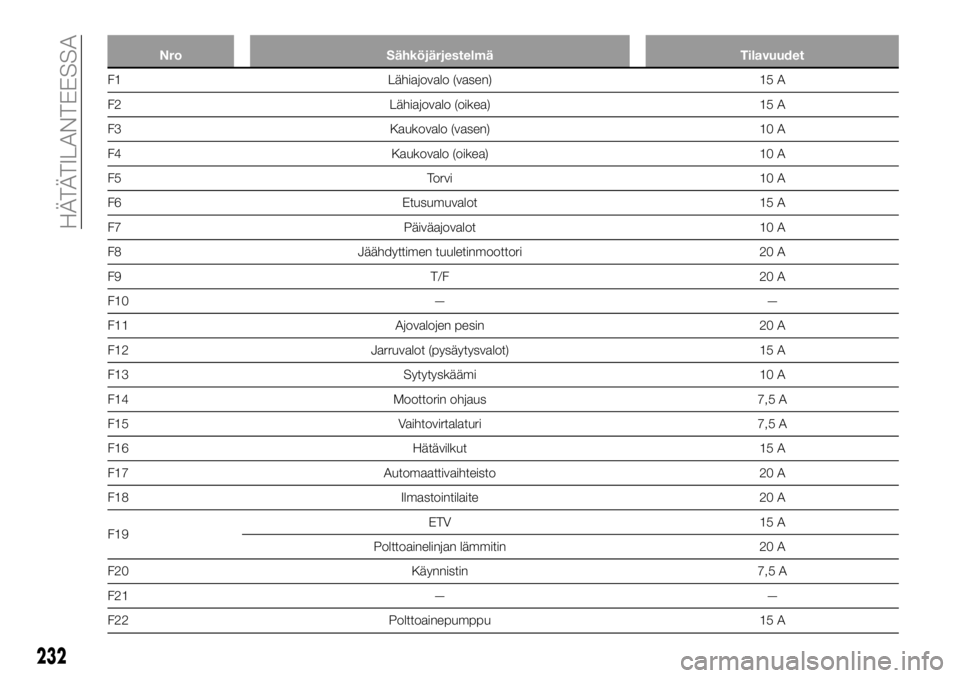

Nro Sähköjärjestelmä Tilavuudet
F1 Lähiajovalo (vasen) 15 A
F2 Lähiajovalo (oikea) 15 A
F3 Kaukovalo (vasen) 10 A
F4 Kaukovalo (oikea) 10 A
F5 Torvi 10 A
F6 Etusumuvalot 15 A
F7 Päiväajovalot 10 A
F8 Jäähdyttimen tuuletinmoottori 20 A
F9 T/F 20 A
F10 — —
F11 Ajovalojen pesin 20 A
F12 Jarruvalot (pysäytysvalot) 15 A
F13 Sytytyskäämi 10 A
F14 Moottorin ohjaus 7,5 A
F15 Vaihtovirtalaturi 7,5 A
F16 Hätävilkut 15 A
F17 Automaattivaihteisto 20 A
F18 Ilmastointilaite 20 A
F19ETV 15 A
Polttoainelinjan lämmitin 20 A
F20 Käynnistin 7,5 A
F21 — —
F22 Polttoainepumppu 15 A
232
HÄTÄTILANTEESSA

Nro Sähköjärjestelmä Tilavuudet

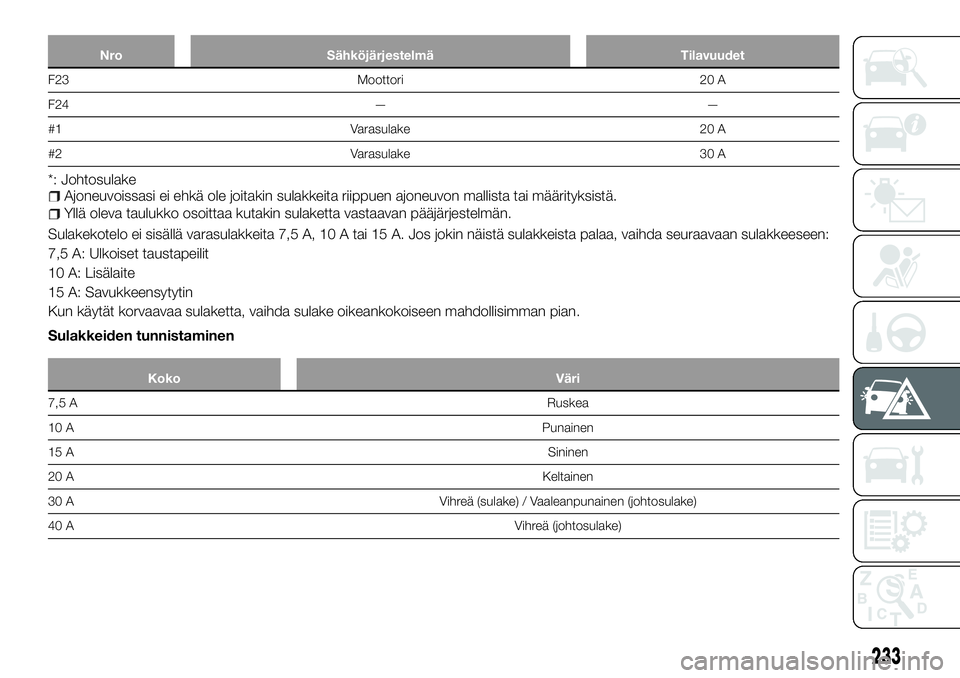

F23 Moottori 20 A
F24 — —
#1 Varasulake 20 A
#2 Varasulake 30 A
*: JohtosulakeAjoneuvoissasi ei ehkä ole joitakin sulakkeita riippuen ajoneuvon mallista tai määrityksistä.
Yllä oleva taulukko osoittaa kutakin sulaketta vastaavan pääjärjestelmän.
Sulakekotelo ei sisällä varasulakkeita 7,5 A, 10 A tai 15 A. Jos jokin näistä sulakkeista palaa, vaihda seuraavaan sulakkeeseen:
7,5 A: Ulkoiset taustapeilit
10 A: Lisälaite
15 A: Savukkeensytytin
Kun käytät korvaavaa sulaketta, vaihda sulake oikeankokoiseen mahdollisimman pian.
Sulakkeiden tunnistaminen
Koko Väri
7,5 ARuskea
10 APunainen
15 ASininen
20 AKeltainen
30 A Vihreä (sulake) / Vaaleanpunainen (johtosulake)
40 AVihreä (johtosulake)
233

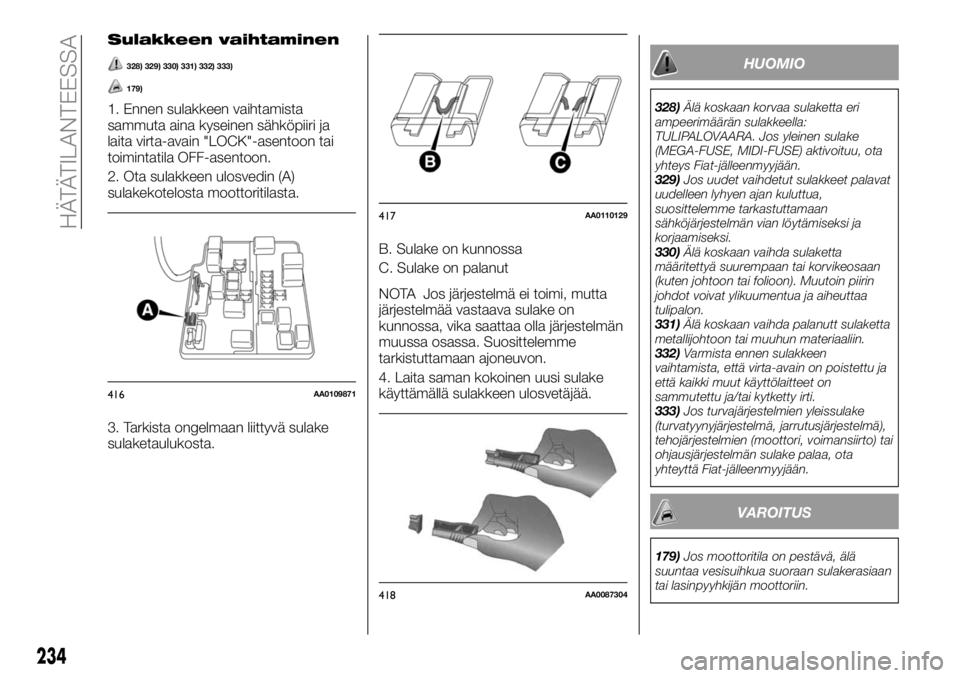

Sulakkeen vaihtaminen
328) 329) 330) 331) 332) 333)
179)
1. Ennen sulakkeen vaihtamista
sammuta aina kyseinen sähköpiiri ja
laita virta-avain "LOCK"-asentoon tai
toimintatila OFF-asentoon.
2. Ota sulakkeen ulosvedin (A)
sulakekotelosta moottoritilasta.
3. Tarkista ongelmaan liittyvä sulake
sulaketaulukosta.B. Sulake on kunnossa
C. Sulake on palanut
NOTA Jos järjestelmä ei toimi, mutta
järjestelmää vastaava sulake on
kunnossa, vika saattaa olla järjestelmän
muussa osassa. Suosittelemme
tarkistuttamaan ajoneuvon.
4. Laita saman kokoinen uusi sulake
käyttämällä sulakkeen ulosvetäjää.
HUOMIO
328)Älä koskaan korvaa sulaketta eri
ampeerimäärän sulakkeella:
TULIPALOVAARA. Jos yleinen sulake
(MEGA-FUSE, MIDI-FUSE) aktivoituu, ota
yhteys Fiat-jälleenmyyjään.
329)Jos uudet vaihdetut sulakkeet palavat
uudelleen lyhyen ajan kuluttua,
suosittelemme tarkastuttamaan
sähköjärjestelmän vian löytämiseksi ja
korjaamiseksi.
330)Älä koskaan vaihda sulaketta
määritettyä suurempaan tai korvikeosaan
(kuten johtoon tai folioon). Muutoin piirin
johdot voivat ylikuumentua ja aiheuttaa
tulipalon.
331)Älä koskaan vaihda palanutt sulaketta
metallijohtoon tai muuhun materiaaliin.
332)Varmista ennen sulakkeen
vaihtamista, että virta-avain on poistettu ja
että kaikki muut käyttölaitteet on
sammutettu ja/tai kytketty irti.
333)Jos turvajärjestelmien yleissulake
(turvatyynyjärjestelmä, jarrutusjärjestelmä),
tehojärjestelmien (moottori, voimansiirto) tai
ohjausjärjestelmän sulake palaa, ota
yhteyttä Fiat-jälleenmyyjään.
VAROITUS
179)Jos moottoritila on pestävä, älä
suuntaa vesisuihkua suoraan sulakerasiaan
tai lasinpyyhkijän moottoriin.
416AA0109871
417AA0110129
418AA0087304
234
HÄTÄTILANTEESSA

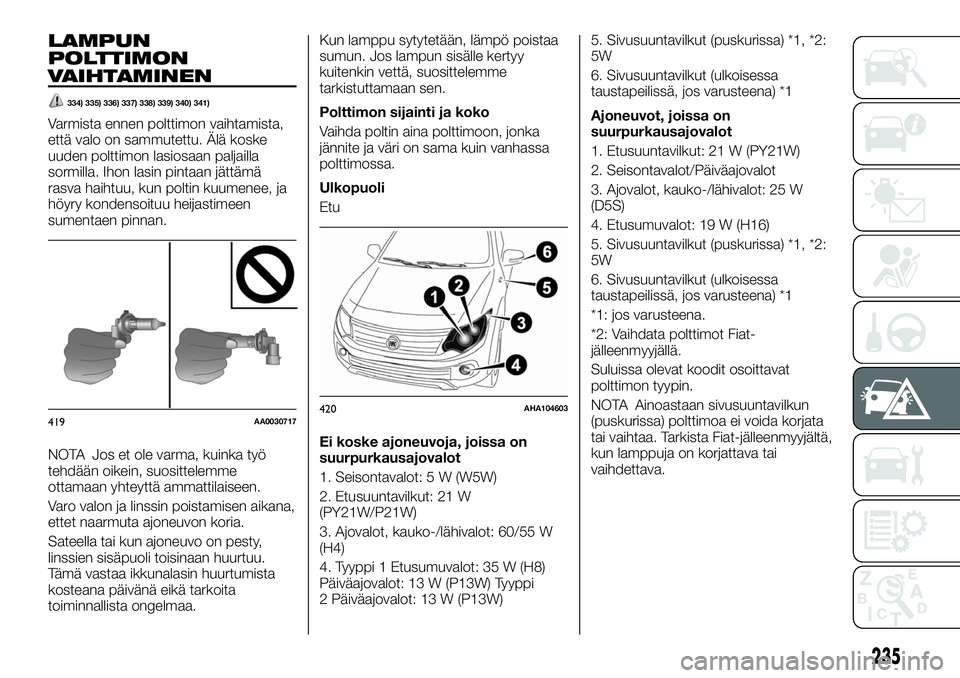

LAMPUN
POLTTIMON
VAIHTAMINEN
334) 335) 336) 337) 338) 339) 340) 341)
Varmista ennen polttimon vaihtamista,
että valo on sammutettu. Älä koske
uuden polttimon lasiosaan paljailla
sormilla. Ihon lasin pintaan jättämä
rasva haihtuu, kun poltin kuumenee, ja
höyry kondensoituu heijastimeen
sumentaen pinnan.
NOTA Jos et ole varma, kuinka työ
tehdään oikein, suosittelemme
ottamaan yhteyttä ammattilaiseen.
Varo valon ja linssin poistamisen aikana,
ettet naarmuta ajoneuvon koria.
Sateella tai kun ajoneuvo on pesty,
linssien sisäpuoli toisinaan huurtuu.
Tämä vastaa ikkunalasin huurtumista
kosteana päivänä eikä tarkoita
toiminnallista ongelmaa.Kun lamppu sytytetään, lämpö poistaa
sumun. Jos lampun sisälle kertyy
kuitenkin vettä, suosittelemme
tarkistuttamaan sen.
Polttimon sijainti ja koko
Vaihda poltin aina polttimoon, jonka
jännite ja väri on sama kuin vanhassa
polttimossa.
Ulkopuoli
Etu
Ei koske ajoneuvoja, joissa on
suurpurkausajovalot
1. Seisontavalot: 5 W (W5W)
2. Etusuuntavilkut: 21 W
(PY21W/P21W)
3. Ajovalot, kauko-/lähivalot: 60/55 W
(H4)
4. Tyyppi 1 Etusumuvalot: 35 W (H8)
Päiväajovalot: 13 W (P13W) Tyyppi
2 Päiväajovalot: 13 W (P13W)5. Sivusuuntavilkut (puskurissa) *1, *2:
5W
6. Sivusuuntavilkut (ulkoisessa
taustapeilissä, jos varusteena) *1
Ajoneuvot, joissa on
suurpurkausajovalot
1. Etusuuntavilkut: 21 W (PY21W)
2. Seisontavalot/Päiväajovalot
3. Ajovalot, kauko-/lähivalot: 25 W
(D5S)
4. Etusumuvalot: 19 W (H16)
5. Sivusuuntavilkut (puskurissa) *1, *2:
5W
6. Sivusuuntavilkut (ulkoisessa
taustapeilissä, jos varusteena) *1
*1: jos varusteena.
*2: Vaihdata polttimot Fiat-
jälleenmyyjällä.
Suluissa olevat koodit osoittavat
polttimon tyypin.
NOTA Ainoastaan sivusuuntavilkun
(puskurissa) polttimoa ei voida korjata
tai vaihtaa. Tarkista Fiat-jälleenmyyjältä,
kun lamppuja on korjattava tai
vaihdettava.
419AA0030717420AHA104603
235

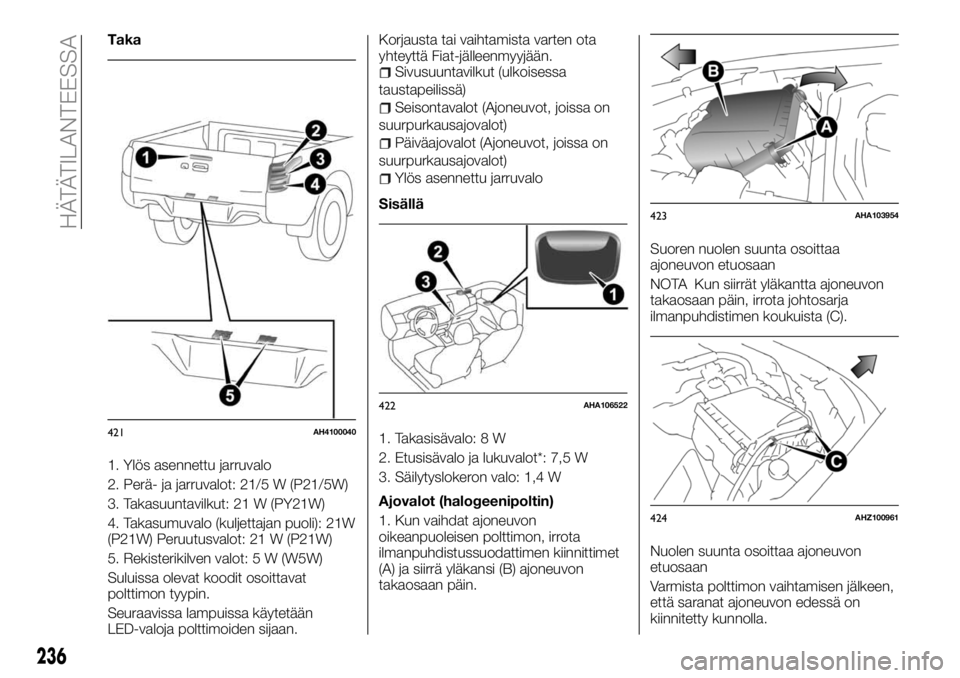

Taka
1. Ylös asennettu jarruvalo
2. Perä- ja jarruvalot: 21/5 W (P21/5W)
3. Takasuuntavilkut: 21 W (PY21W)
4. Takasumuvalo (kuljettajan puoli): 21W
(P21W) Peruutusvalot: 21 W (P21W)
5. Rekisterikilven valot: 5 W (W5W)
Suluissa olevat koodit osoittavat
polttimon tyypin.
Seuraavissa lampuissa käytetään
LED-valoja polttimoiden sijaan.Korjausta tai vaihtamista varten ota
yhteyttä Fiat-jälleenmyyjään.
Sivusuuntavilkut (ulkoisessa
taustapeilissä)
Seisontavalot (Ajoneuvot, joissa on
suurpurkausajovalot)
Päiväajovalot (Ajoneuvot, joissa on
suurpurkausajovalot)
Ylös asennettu jarruvalo
Sisällä
1. Takasisävalo: 8 W
2. Etusisävalo ja lukuvalot*: 7,5 W
3. Säilytyslokeron valo: 1,4 W
Ajovalot (halogeenipoltin)
1. Kun vaihdat ajoneuvon
oikeanpuoleisen polttimon, irrota
ilmanpuhdistussuodattimen kiinnittimet
(A) ja siirrä yläkansi (B) ajoneuvon
takaosaan päin.Suoren nuolen suunta osoittaa
ajoneuvon etuosaan
NOTA Kun siirrät yläkantta ajoneuvon
takaosaan päin, irrota johtosarja
ilmanpuhdistimen koukuista (C).
Nuolen suunta osoittaa ajoneuvon
etuosaan
Varmista polttimon vaihtamisen jälkeen,
että saranat ajoneuvon edessä on
kiinnitetty kunnolla.
421AH4100040
422AHA106522
423AHA103954
424AHZ100961
236
HÄTÄTILANTEESSA

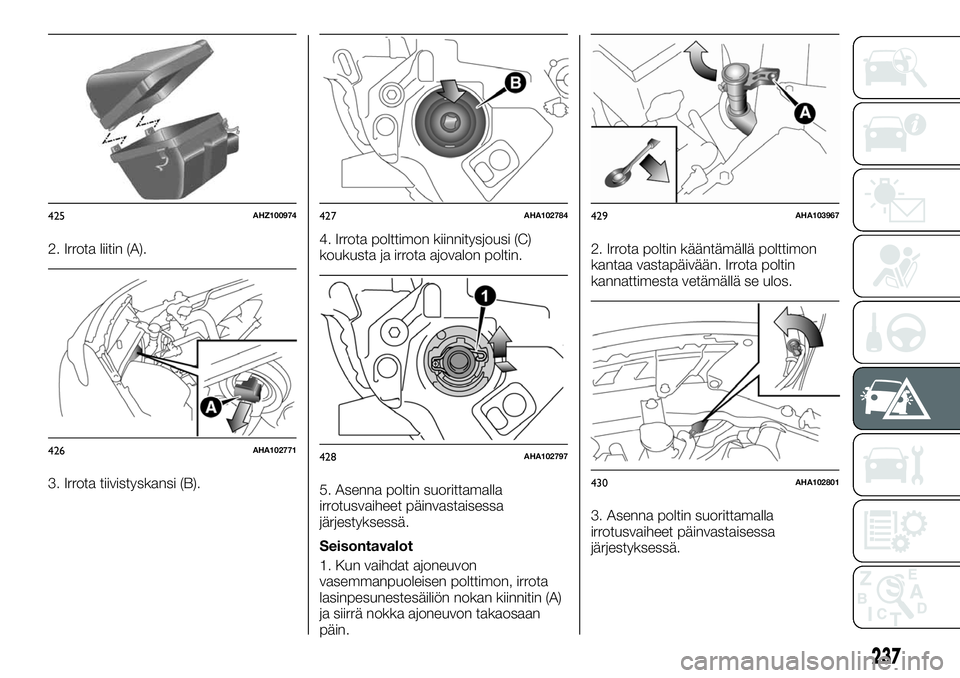

2. Irrota liitin (A).
3. Irrota tiivistyskansi (B).4. Irrota polttimon kiinnitysjousi (C)
koukusta ja irrota ajovalon poltin.
5. Asenna poltin suorittamalla
irrotusvaiheet päinvastaisessa
järjestyksessä.
Seisontavalot
1. Kun vaihdat ajoneuvon
vasemmanpuoleisen polttimon, irrota
lasinpesunestesäiliön nokan kiinnitin (A)
ja siirrä nokka ajoneuvon takaosaan
päin.2. Irrota poltin kääntämällä polttimon
kantaa vastapäivään. Irrota poltin
kannattimesta vetämällä se ulos.
3. Asenna poltin suorittamalla
irrotusvaiheet päinvastaisessa
järjestyksessä.
425AHZ100974
426AHA102771
427AHA102784
428AHA102797
429AHA103967
430AHA102801
237

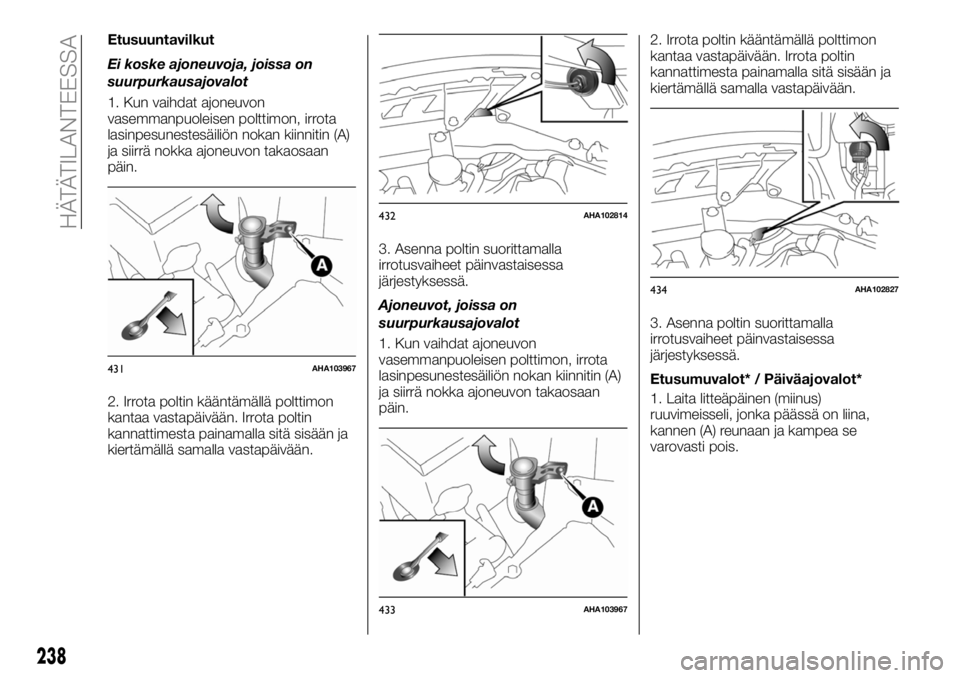

Etusuuntavilkut
