FIAT FULLBACK 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

под высоким давлением, держите их
источники на расстоянии не менее 40
см от кузова во избежание
повреждений или порчи. Следует
помнить, что скопление воды может
повредить автомобиль с течением
времени.
Мойте кузов с помощью водной
струи низкого давления.
Используйте губку для нанесения
слабого мыльного раствора на кузов,
часто ополаскивая губку.
Ополосните большим количеством
воды и высушите струей воздуха или
замшей. Особенно тщательно
просушите скрытые детали, такие как
дверные коробки, капот и корпуса фар,
где вода может застаиваться с
наибольшей вероятностью. Автомобиль
не следует сразу ставить в закрытое
помещение, а лучше оставить на улице
для испарения оставшейся влаги.
Не мойте машину сразу после того,
как она была припаркована на солнце.
Внешние пластиковые детали
должны очищаться так же, как и
остальная часть автомобиля.
По возможности, не паркуйтесь под
деревьями: смолистые вещества,
которые выделяются многими из
пород, вызывают потускнение краски и
увеличивают вероятность появления
коррозии.ПРИМЕЧАНИЯ Любые пятна (от воды)
на наклейках или пленке могут быть
удалены при их повторном увлажнении
и высушивании мягкой неабразивной
тканью.
ПРИМЕЧАНИЯ Птичий помет следует
смывать немедленно и тщательно, так
как содержащиеся в нем кислоты
являются особенно агрессивными.
ПРИМЕЧАНИЯ Избегайте, по
возможности, парковать автомобиль
под деревьями. При попадании на
поверхность растительной смолы
немедленно удаляйте ее, так как после
высыхания ее можно будет убрать
только абразивными продуктами и/или
полиролями, что настоятельно не
рекомендуется, поскольку они могут
испортить краску, наклейки или пленку.
ПРЕДУПРЕЖДЕНИЕ
202)Не допускайте мытья валиками и (или)
щеками в моечных установках. Мойте
автомобиль только вручную, используя
моющие средства с нейтральным рН;
протрите его влажной замшей. Для очистки
автомобиля запрещено использовать
абразивные продукты и (или) полироли.
Птичий помет следует смывать
немедленно и тщательно, так как
содержащиеся в нем кислоты являются
особенно агрессивными. По возможности
старайтесь не парковаться под деревьями.
При попадании на поверхность
растительной смолы немедленно удалите
ее, так как после высыхания ее можно
убрать только абразивными продуктами и
(или) полиролями, что настоятельно не
рекомендуется из-за возможного изменения
кроющей способности краски. Не
используйте концентрированную
стеклоомывающую жидкость для лобового
стекла и заднего окна. Ее следует разводить
водой в соотношении минимум 1:1.
Использование концентрированной
стеклоомывающей жидкости допускается
только вследствие температурных условий
наружного воздуха.
203)При мойке нижней части автомобиля
или колес будьте осторожны, не повредите
руки.
204)Если ваш автомобиль оснащен
спойлером на багажной двери,
проконсультируйтесь с обслуживающим
персоналом перед тем, как пользоваться
автомойкой.
299

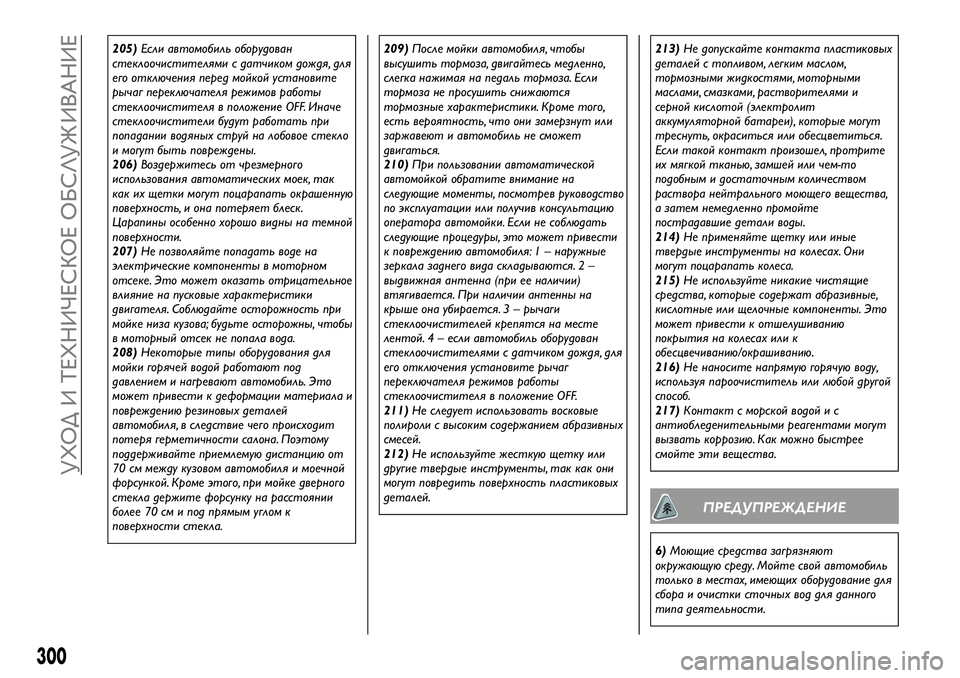

205)Если автомобиль оборудован
стеклоочистителями с датчиком дождя, для
его отключения перед мойкой установите
рычаг переключателя режимов работы
стеклоочистителя в положение OFF. Иначе
стеклоочистители будут работать при
попадании водяных струй на лобовое стекло
и могут быть повреждены.
206)Воздержитесь от чрезмерного
использования автоматических моек, так
как их щетки могут поцарапать окрашенную
поверхность, и она потеряет блеск.
Царапины особенно хорошо видны на темной
поверхности.
207)Не позволяйте попадать воде на
электрические компоненты в моторном
отсеке. Это может оказать отрицательное
влияние на пусковые характеристики
двигателя. Соблюдайте осторожность при
мойке низа кузова; будьте осторожны, чтобы
в моторный отсек не попала вода.
208)Некоторые типы оборудования для
мойки горячей водой работают под
давлением и нагревают автомобиль. Это
может привести к деформации материала и
повреждению резиновых деталей
автомобиля, в следствие чего происходит
потеря герметичности салона. Поэтому
поддерживайте приемлемую дистанцию от
70 см между кузовом автомобиля и моечной
форсункой. Кроме этого, при мойке дверного
стекла держите форсунку на расстоянии
более 70 см и под прямым углом к
поверхности стекла.209)После мойки автомобиля, чтобы
высушить тормоза, двигайтесь медленно,
слегка нажимая на педаль тормоза. Если
тормоза не просушить снижаются
тормозные характеристики. Кроме того,
есть вероятность, что они замерзнут или
заржавеют и автомобиль не сможет
двигаться.
210)При пользовании автоматической
автомойкой обратите внимание на
следующие моменты, посмотрев руководство
по эксплуатации или получив консультацию
оператора автомойки. Если не соблюдать
следующие процедуры, это может привести
к повреждению автомобиля: 1 – наружные
зеркала заднего вида складываются. 2 –
выдвижная антенна (при ее наличии)
втягивается. При наличии антенны на
крыше она убирается. 3 – рычаги
стеклоочистителей крепятся на месте
лентой. 4 – если автомобиль оборудован
стеклоочистителями с датчиком дождя, для
его отключения установите рычаг
переключателя режимов работы
стеклоочистителя в положение OFF.
211)Не следует использовать восковые
полироли с высоким содержанием абразивных
смесей.
212)Не используйте жесткую щетку или
другие твердые инструменты, так как они
могут повредить поверхность пластиковых
деталей.213)Не допускайте контакта пластиковых
деталей с топливом, легким маслом,
тормозными жидкостями, моторными
маслами, смазками, растворителями и
серной кислотой (электролит
аккумуляторной батареи), которые могут
треснуть, окраситься или обесцветиться.
Если такой контакт произошел, протрите
их мягкой тканью, замшей или чем-то
подобным и достаточным количеством
раствора нейтрального моющего вещества,
а затем немедленно промойте
пострадавшие детали воды.
214)Не применяйте щетку или иные
твердые инструменты на колесах. Они
могут поцарапать колеса.
215)Не используйте никакие чистящие
средства, которые содержат абразивные,
кислотные или щелочные компоненты. Это
может привести к отшелушиванию
покрытия на колесах или к
обесцвечиванию/окрашиванию.
216)Не наносите напрямую горячую воду,
используя пароочиститель или любой другой
способ.
217)Контакт с морской водой и с
антиобледенительными реагентами могут
вызвать коррозию. Как можно быстрее
смойте эти вещества.
ПРЕДУПРЕЖДЕНИЕ
6)Моющие средства загрязняют
окружающую среду. Мойте свой автомобиль
только в местах, имеющих оборудование для
сбора и очистки сточных вод для данного
типа деятельности.
300
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

ШИНЫ
402)
Размер шин ДО 3 ПАССАЖИРОВМАКС. НАГРУЗКА ИЛИ БУКСИРОВКА
ПРИЦЕПА
Спереди Задний Спереди Задний
205R16C 110/108R 8PR2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}2,4 бар
(240 кПа)
{35 фунтов/кв. дюйм}4,5 бар
(450 кПа)
{65 фунтов/кв. дюйм}
245/70R16 111S RF2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,0 бар
(200 кПа)
{29 фунтов/кв. дюйм}2,9 бар
(290 кПа)
{42 фунтов/кв. дюйм}
245/65R17 111S RF2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,2 бар
(220 кПа)
{32 фунтов/кв. дюйм}2,9 бар
(290 кПа)
{42 фунтов/кв. дюйм}
Проверьте давление накачки шин на всех колесах пока они холодные. если давление недостаточное или чрезмерное,
отрегулируйте его до указанного значения.
После регулировки давления проверьте шины на повреждения и утечку воздуха. Обязательно установите колпачки на ниппели.
301

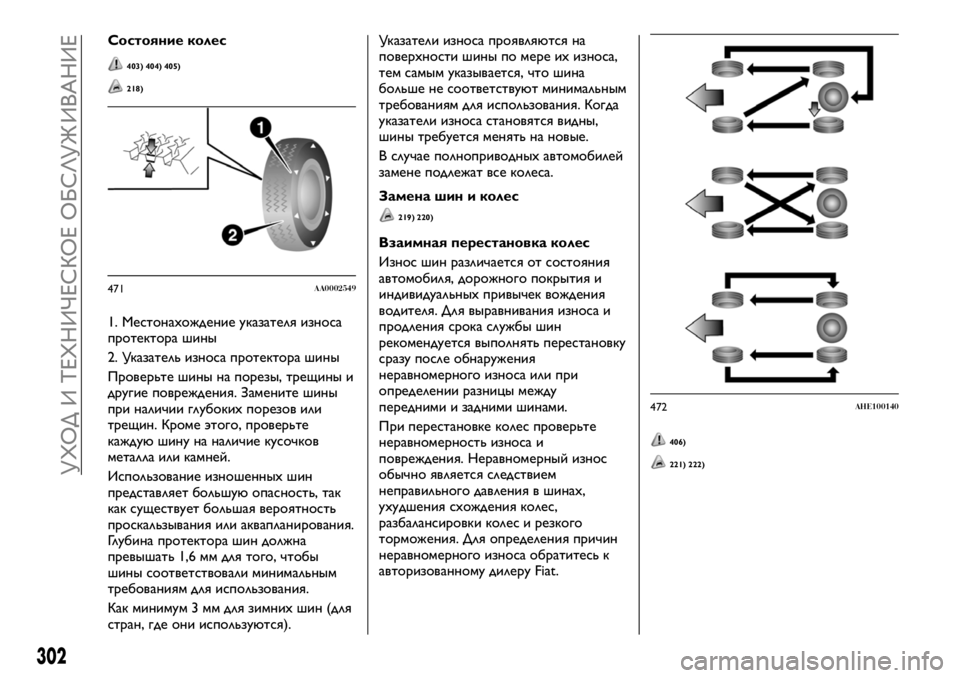

Состояние колес
403) 404) 405)
218)
1. Местонахождение указателя износа
протектора шины
2. Указатель износа протектора шины
Проверьте шины на порезы, трещины и
другие повреждения. Замените шины
при наличии глубоких порезов или
трещин. Кроме этого, проверьте
каждую шину на наличие кусочков
металла или камней.
Использование изношенных шин
представляет большую опасность, так
как существует большая вероятность
проскальзывания или аквапланирования.
Глубина протектора шин должна
превышать 1,6 мм для того, чтобы
шины соответствовали минимальным
требованиям для использования.
Как минимум 3 мм для зимних шин (для
стран, где они используются).Указатели износа проявляются на
поверхности шины по мере их износа,
тем самым указывается, что шина
больше не соответствуют минимальным
требованиям для использования. Когда
указатели износа становятся видны,
шины требуется менять на новые.
В случае полноприводных автомобилей
замене подлежат все колеса.
Замена шин и колес
219) 220)
Взаимная перестановка колес
Износ шин различается от состояния
автомобиля, дорожного покрытия и
индивидуальных привычек вождения
водителя. Для выравнивания износа и
продления срока службы шин
рекомендуется выполнять перестановку
сразу после обнаружения
неравномерного износа или при
определении разницы между
передними и задними шинами.
При перестановке колес проверьте
неравномерность износа и
повреждения. Неравномерный износ
обычно является следствием
неправильного давления в шинах,
ухудшения схождения колес,
разбалансировки колес и резкого
торможения. Для определения причин
неравномерного износа обратитесь к
авторизованному дилеру Fiat.
406)
221) 222)
471AA0002549
472AHE100140
302
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

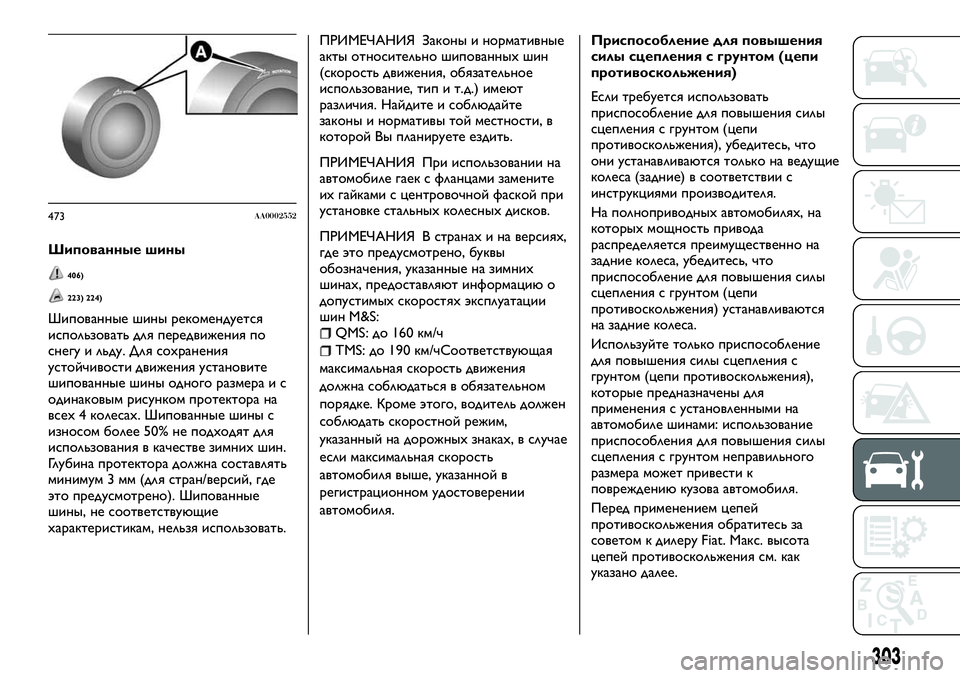

Шипованные шины
406)
223) 224)
Шипованные шины рекомендуется
использовать для передвижения по
снегу и льду. Для сохранения
устойчивости движения установите
шипованные шины одного размера и с
одинаковым рисунком протектора на
всех 4 колесах. Шипованные шины с
износом более 50% не подходят для
использования в качестве зимних шин.
Глубина протектора должна составлять
минимум 3 мм (для стран/версий, где
это предусмотрено). Шипованные
шины, не соответствующие
характеристикам, нельзя использовать.ПРИМЕЧАНИЯ Законы и нормативные
акты относительно шипованных шин
(скорость движения, обязательное
использование, тип и т.д.) имеют
различия. Найдите и соблюдайте
законы и нормативы той местности, в
которой Вы планируете ездить.
ПРИМЕЧАНИЯ При использовании на
автомобиле гаек с фланцами замените
их гайками с центровочной фаской при
установке стальных колесных дисков.
ПРИМЕЧАНИЯ В странах и на версиях,
где это предусмотрено, буквы
обозначения, указанные на зимних
шинах, предоставляют информацию о
допустимых скоростях эксплуатации
шин M&S:QMS: до 160 км/ч
TMS: до 190 км/чСоответствующая
максимальная скорость движения
должна соблюдаться в обязательном
порядке. Кроме этого, водитель должен
соблюдать скоростной режим,
указанный на дорожных знаках, в случае
если максимальная скорость
автомобиля выше, указанной в
регистрационном удостоверении
автомобиля.
Приспособление для повышения
силы сцепления с грунтом (цепи
противоскольжения)
Если требуется использовать
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения), убедитесь, что
они устанавливаются только на ведущие
колеса (задние) в соответствии с
инструкциями производителя.
На полноприводных автомобилях, на
которых мощность привода
распределяется преимущественно на
задние колеса, убедитесь, что
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливаются
на задние колеса.
Используйте только приспособление
для повышения силы сцепления с
грунтом (цепи противоскольжения),
которые предназначены для
применения с установленными на
автомобиле шинами: использование
приспособления для повышения силы
сцепления с грунтом неправильного
размера может привести к
повреждению кузова автомобиля.
Перед применением цепей
противоскольжения обратитесь за
советом к дилеру Fiat. Макс. высота
цепей противоскольжения см. как
указано далее.
473AA0002552
303

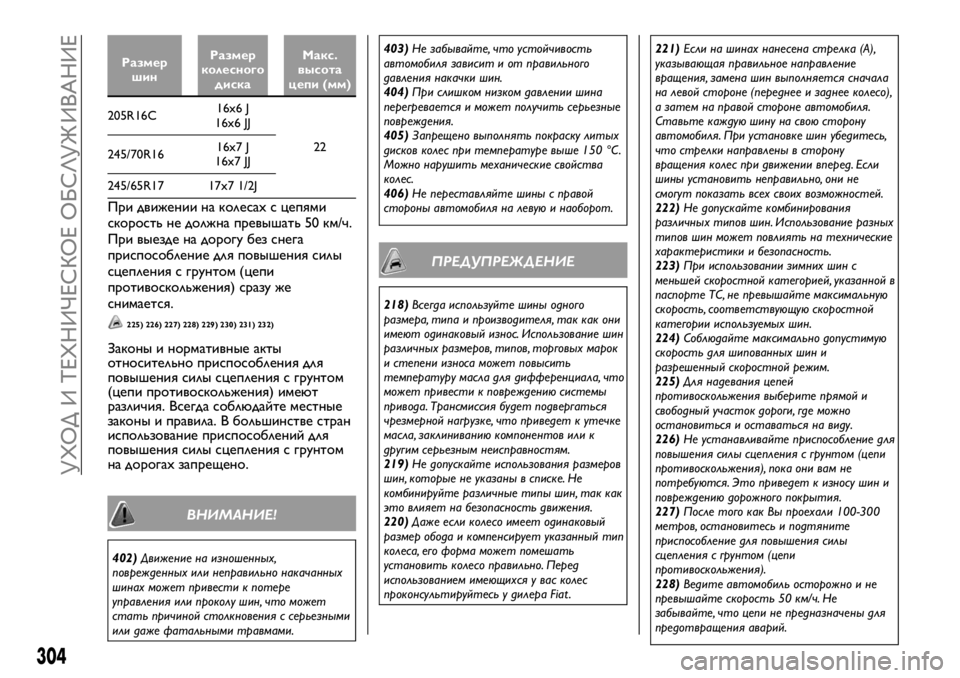

Размер
шинРазмер
колесного
дискаМакс.
высота
цепи (мм)
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
При движении на колесах с цепями
скорость не должна превышать 50 км/ч.
При выезде на дорогу без снега
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) сразу же
снимается.
225) 226) 227) 228) 229) 230) 231) 232)
Законы и нормативные акты
относительно приспособления для
повышения силы сцепления с грунтом
(цепи противоскольжения) имеют
различия. Всегда соблюдайте местные
законы и правила. В большинстве стран
использование приспособлений для
повышения силы сцепления с грунтом
на дорогах запрещено.
ВНИМАНИЕ!
402)Движение на изношенных,
поврежденных или неправильно накачанных
шинах может привести к потере
управления или проколу шин, что может
стать причиной столкновения с серьезными
или даже фатальными травмами.403)Не забывайте, что устойчивость
автомобиля зависит и от правильного
давления накачки шин.
404)При слишком низком давлении шина
перегревается и может получить серьезные
повреждения.
405)Запрещено выполнять покраску литых
дисков колес при температуре выше 150 °C.
Можно нарушить механические свойства
колес.
406)Не переставляйте шины с правой
стороны автомобиля на левую и наоборот.
ПРЕДУПРЕЖДЕНИЕ
218)Всегда используйте шины одного
размера, типа и производителя, так как они
имеют одинаковый износ. Использование шин
различных размеров, типов, торговых марок
и степени износа может повысить
температуру масла для дифференциала, что
может привести к повреждению системы
привода. Трансмиссия будет подвергаться
чрезмерной нагрузке, что приведет к утечке
масла, заклиниванию компонентов или к
другим серьезным неисправностям.
219)Не допускайте использования размеров
шин, которые не указаны в списке. Не
комбинируйте различные типы шин, так как
это влияет на безопасность движения.
220)Даже если колесо имеет одинаковый
размер обода и компенсирует указанный тип
колеса, его форма может помешать
установить колесо правильно. Перед
использованием имеющихся у вас колес
проконсультируйтесь у дилера Fiat .221)Если на шинах нанесена стрелка (А),
указывающая правильное направление
вращения, замена шин выполняется сначала
на левой стороне (переднее и заднее колесо),
а затем на правой стороне автомобиля.
Ставьте каждую шину на свою сторону
автомобиля. При установке шин убедитесь,
что стрелки направлены в сторону
вращения колес при движении вперед. Если
шины установить неправильно, они не
смогут показать всех своих возможностей.
222)Не допускайте комбинирования
различных типов шин. Использование разных
типов шин может повлиять на технические
характеристики и безопасность.
223)При использовании зимних шин с
меньшей скоростной категорией, указанной в
паспорте ТС, не превышайте максимальную
скорость, соответствующую скоростной
категории используемых шин.
224)Соблюдайте максимально допустимую
скорость для шипованных шин и
разрешенный скоростной режим.
225)Для надевания цепей
противоскольжения выберите прямой и
свободный участок дороги, где можно
остановиться и оставаться на виду.
226)Не устанавливайте приспособление для
повышения силы сцепления с грунтом (цепи
противоскольжения), пока они вам не
потребуются. Это приведет к износу шин и
повреждению дорожного покрытия.
227)После того как Вы проехали 100-300
метров, остановитесь и подтяните
приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения).
228)Ведите автомобиль осторожно и не
превышайте скорость 50 км/ч. Не
забывайте, что цепи не предназначены для
предотвращения аварий.
304
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖ ИВАНИЕ

229)При установке приспособления для
повышения силы сцепления с грунтом (цепи
противоскольжения) следите, чтобы они не
повредили колесные диски или кузов.
230)Алюминиевое колесо можно повредить
приспособлением для повышения силы
сцепления с грунтом (цепи
противоскольжения) при движении. При
установке приспособления для повышения
силы сцепления с грунтом (цепи
противоскольжения) на алюминиевое колесо
следите, чтобы ни оно, ни его крепления не
касались колеса.
231)При установке и снятии цепей
приспособления для повышения силы
сцепления с грунтом (цепи
противоскольжения) будьте осторожны, не
повредите руки и другие части тела об
острые кромки кузова автомобиля.
232)Приспособление для повышения силы
сцепления с грунтом (цепи
противоскольжения) устанавливается
только на задние колеса и затягиваются как
можно крепче.
305

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В этой главе в иллюстрациях с данными,
таблицами и графиками дается вся
полезная информация для понимания
конструкции и работы Вашего
автомобиля. Эта информация интересна
как для технических специалистов, так и
для тех, кто хочет детально
ознакомится со своим автомобилем.МАРК ИРОВКА АВТОМОБИЛЕЙ . .307
ХАРАКТЕРИСТИК И Д ВИГАТЕЛЯ . .309
ГАБАРИТЫ АВТОМОБИЛЯ......311
ПРОИЗВОД ИТЕЛЬНОСТЬ
АВТОМОБИЛЯ..............317
МАССА АВТОМОБИЛЯ........318
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА. . . .325
ШИНЫ И КОЛЕСА...........326
ГРУЗОПОДЪЕМНОСТЬ........327
Ж ИД КОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ...............330
РАСХОД ТОПЛИВА/ВЫБРОС
CO
2....................333
ОФИЦ ИАЛЬНОЕ УТВЕРЖД ЕНИЕ
ТИПА ТРАНСПОРТНОГО
СРЕДСТВА ................335
УТИЛИЗАЦ ИЯ ИСПОЛЬЗОВАННОЙ
БАТАРЕИ..................336
306

МАРКИРОВКА
АВТОМОБИЛЕЙ
Идентификационный номер
автомобиля (VIN)
Идентификационный номер
автомобиля находится в указанном на
рисунке месте.
Пластина с идентификационным
номером автомобиля (только для
автомобилей с правосторонним
управлением)
Идентификационный номер
автомобиля нанесен на пластину,
закрепленную в левом переднем углу
кузова автомобиля. Его видно снаружи
автомобиля через лобовое стекло.Информационный шильдик
автомобиля
Информационный шильдик автомобиля
располагается как показано на рисунке.
На шильдике указан код модели, модель
двигателя, модель трансмиссии и
кодировка цвета кузова и т.д.Используйте этот номер для заказа
запасных частей.
1. Код модели
2. Код модели двигателя
3. Код модели трансмиссии
4. Передаточное число главной
передачи
5. Код цвета кузова
6. Код салона
7. Код опций
474AHA101413
475AHA113380
476AHA106535
477AA0117333
307

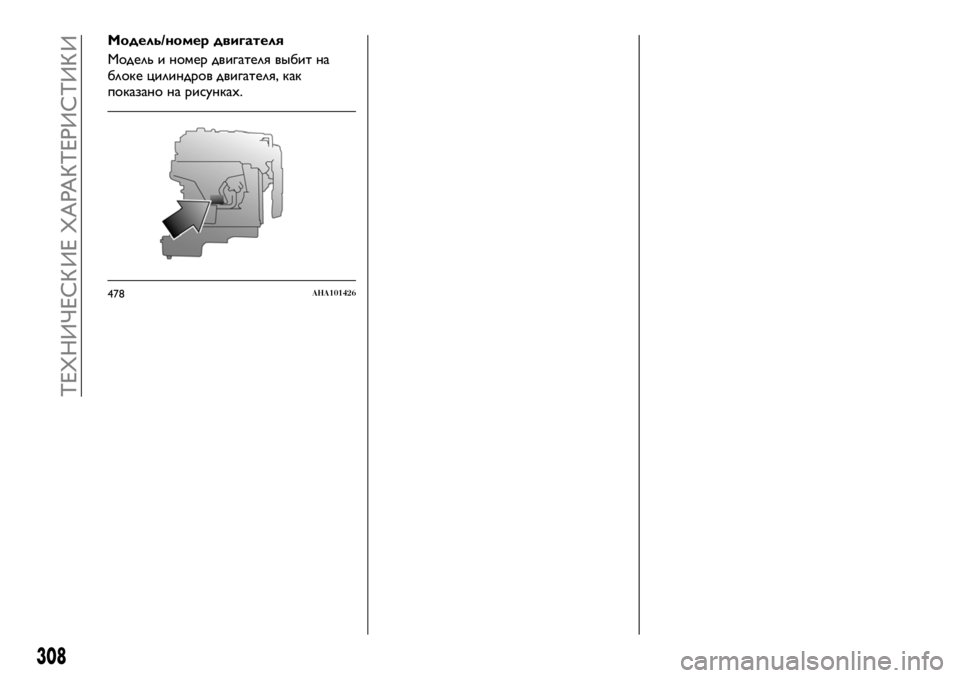

Модель/номер двигателя
Модель и номер двигателя выбит на
блоке цилиндров двигателя, как
показано на рисунках.
478AHA101426
308
ТЕХНИЧЕСК ИЕ ХАРАКТЕРИСТИК И
