FIAT PUNTO 2011 Instructieboek (in Dutch)

67
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
fig. 86F0M0101m
fig. 88F0M0099m
fig. 85F0M0221m
HOEDENPLANK VERWIJDEREN
Als u de hoedenplank wilt verwijderen om
de bagageruimte te vergroten: maak de
bovenste uiteinden A-fig. 86van de twee
trekkoorden los door de ogen van de pen-
nen te schuiven, maak de hoedenplank los,
draai hem in de zitting en maak de twee
pennen fig. 87 los uit de zittingen aan de
zijkant.
De verwijderde hoedenplank kan dwars
tussen de rugleuningen van de voorstoe-
len en de omgeklapte achterbank worden
opgeborgen fig. 88.
fig. 87F0M0222m
Achterbank terugplaatsen fig. 85
Plaats de rugleuningen omhoog en druk de
leuningen naar achteren, totdat beide
borgmechanismen hoorbaar inklikken.
Plaats de gespen van de veiligheidsgordels
omhoog en zet de zitting weer in de nor-
male gebruiksstand.
BELANGRIJK Als de rugleuning goed is
vergrendeld, dan is de “rode band” naast
de hendels voor het neerklappen van de
rugleuning, niet meer zichtbaar. Als de
“rode band” zichtbaar is, is de rugleuning
niet goed vergrendeld. Als de rugleuning
in de normale gebruiksstand wordt gezet,
controleer dan of de rugleuning hoorbaar
vergrendelt.
Controleer of de rugleuning aan beide zij-
den goed vergrendeld is om te voorkomen
dat in geval van bruusk remmen, de rug-
leuning naar voren klapt en de passagiers
verwondt.

68
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
MOTORKAP
OPENEN
Ga als volgt te werk:
❒trek de hendel fig. 89in de richting van
de pijl;
❒trek aan het hendeltje A-fig. 90, zoals
aangegeven in de afbeelding;
❒til de motorkap op en trek gelijktijdig de
steunstang D-fig. 91uit de klem; steek
vervolgens het uiteinde C-fig. 92 van
de stang in de zitting Eop de motorkap.
BELANGRIJK Controleer of de armen van
de ruitenwissers tegen de ruit aanstaan
voordat u de motorkap optilt.
SLUITEN
Ga als volgt te werk:
❒houd de motorkap met een hand om-
hoog, trek met de andere hand de stang
C-fig. 92 uit de zitting Een plaats de
steunstang terug in de klem D-fig. 91;
fig. 90F0M605m
fig. 89F0M0135m
❒laat de motorkap tot op ongeveer
20 cm van de motorruimte zakken, laat
de motorkap vallen en controleer of de
motorkap goed is gesloten door de mo-
torkap op te tillen. De motorkap mag
niet alleen door de beveiliging vergren-
deld zijn. Druk in dit laatste geval de
motorkap niet dicht, maar til hem op-
nieuw op en herhaal de handeling.
BELANGRIJK Controleer altijd of de mo-
torkap vergrendeld is, om te voorkomen
dat deze tijdens het rijden open gaat.
fig. 91F0M0413m
fig. 92F0M0133m

69
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
Om veiligheidsredenen moet
de motorkap tijdens het rij-
den altijd goed gesloten zijn. Con-
troleer daarom altijd of de motorkap
goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet
goed is vergrendeld, stop dan on-
middellijk en sluit de motorkap op de
juiste wijze.
ATTENTIE!
Als de steunstang verkeerd
geplaatst wordt, kan de mo-
torkap onverwacht dichtvallen.
ATTENTIE!
Voer deze handeling alleen
uit als de auto stilstaat.
ATTENTIE!
IMPERIAAL/SKIDRAGER
3-deursuitvoeringen
De voorste bevestigingspunten bevinden
zich op de punten A-fig. 93.
De achterste bevestigingspunten bevinden
zich op de punten B. Deze worden aan-
gegeven met symbolen (
O) op de zijrui-
ten achter.
5-deursuitvoeringen
De voorste bevestigingspunten bevinden
zich op de punten A-fig. 93.
De achterste bevestigingspunten bevinden
zich op de punten B. Deze worden aan-
gegeven met een inkeping op het boven-
ste deel van de portierstijl.BELANGRIJK U dient zich strikt aan de
montagevoorschriften te houden die bij de
set zijn geleverd. De montage moet altijd
door deskundige personen worden uitge-
voerd.fig. 93F0M0102m
Controleer na enkele kilome-
ters rijden nogmaals of de be-
vestigingsbouten nog goed vastzitten.
ATTENTIE!
Houdt u zorgvuldig aan de wet-
telijke bepalingen betreffende
de maximale afmetingen.
Verdeel de lading gelijkmatig
en houd tijdens de rit reke-
ning met een verhoogde zijwindge-
voeligheid.
ATTENTIE!
Overschrijd nooit het maxi-
mum draagvermogen (zie het
hoofdstuk “Technische gege-
vens”).

70
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de
koplampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand MARstaat en de dim-
lichten zijn ingeschakeld. Als de auto is
beladen en achterover helt, schijnt de licht-
bundel meer omhoog. De stand van de
koplampen moet nu worden gecorrigeerd.Koplampen afstellen fig. 94
De koplampen kunnen worden versteld
met de knoppen Òen Óop het scha-
kelaarpaneel.
Op het display van het instrumentenpa-
neel wordt de stand aangegeven.
Stand 0– een of twee personen op de
voorstoelen.
Stand 1– vijf personen.
Stand 2– vijf personen + bagage.
Stand 3– bestuurder + toegestane maxi-
mum lading volledig in de bagageruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.
MISTLAMPEN VOOR AFSTELLEN
(voor bepaalde uitvoeringen/markten)
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
fig. 94F0M0103m

71
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

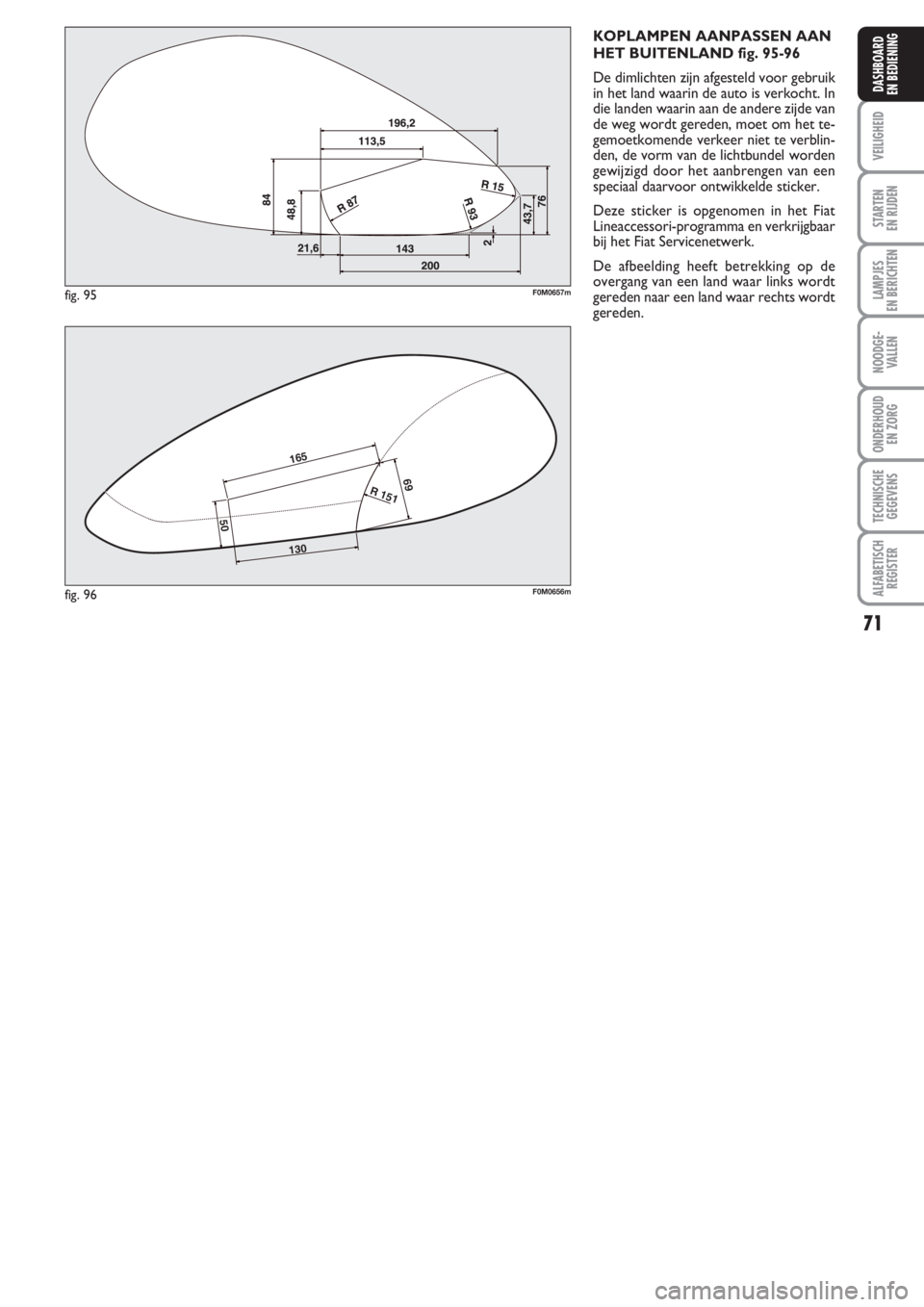

KOPLAMPEN AANPASSEN AAN
HET BUITENLAND fig. 95-96
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, de vorm van de lichtbundel worden
gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker.
Deze sticker is opgenomen in het Fiat
Lineaccessori-programma en verkrijgbaar
bij het Fiat Servicenetwerk.
De afbeelding heeft betrekking op de
overgang van een land waar links wordt
gereden naar een land waar rechts wordt
gereden.
fig. 95F0M0657m
fig. 96F0M0656m
165
69R 151
50
130

72
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ABS
Als u niet eerder in een auto met ABS
hebt gereden, raden wij u aan het systeem
eerst een paar keer uit te proberen op een
glad wegdek. Verlies hierbij de veiligheid
niet uit het oog en houdt u aan de wet-
geving van het land waarin u zich bevindt.
Bovendien raden wij u aan de volgende
aanwijzingen aandachtig te lezen.
Het ABS dat geïntegreerd is in het remsy-
steem, voorkomt dat tijdens het remmen
de wielen blokkeren, ongeacht de condi-
tie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van
een of meerdere wielen. Hierdoor blijft de
auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking force Distribution), die
de remdruk verdeelt tussen de voor- en
achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode no-
dig van ongeveer 500 km (bij een nieuwe
auto of nadat de remblokken/-schijven zijn
vervangen): tijdens deze periode moet
bruusk, herhaaldelijk of langdurig remmen
worden voorkomen.Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen on-
nodige risico’s worden genomen.
ATTENTIE!
ACTIVERING VAN
HET SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk
is uw snelheid aan te passen aan de
beschikbare grip op het wegdek.
MECHANICAL BRAKE ASSIST
(remregeling bij noodstops)
(voor bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal wordt
ingetrapt) en verhoogt de druk in het rem-
circuit aanzienlijk, waardoor het systeem
sneller en krachtiger kan remmen.
WAARSCHUWING Als het Mechanical
Brake Assist wordt geactiveerd, is het mo-
gelijk dat het systeem lawaai produceert. Dit
is normaal. Houd tijdens het remmen het
rempedaal in ieder geval goed ingedrukt.
Als het ABS in werking treedt,
dan is de grip van de banden
op het wegdek beperkt: u dient uw
snelheid te verlagen en aan te passen
aan de beschikbare grip.
ATTENTIE!
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschu-
wingslampje
>op het instrumentenpa-
neel en verschijnt er een melding op het
multifunctionele display (voor bepaalde
uitvoeringen/markten) (zie het hoofdstuk
“Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.

73
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
ESP-SYSTEEM
(Electronic Stability
Program)
(voor bepaalde uitvoeringen/markten)
Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nut-
tig als de grip op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-sys-
teem beschikt de auto (voor bepaalde uit-
voeringen/markten) ook over MSR (rege-
ling van het afremmen op de motor tijdens
terugschakelen) en HBA (automatische
remdrukverhoger bij noodstops).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!Storing in EBD
Bij een storing branden de waarschu-
wingslampjes
>en xop het instru-
mentenpaneel en verschijnt er een mel-
ding op het multifunctionele display (voor
bepaalde uitvoeringen/markten) (zie het
hoofdstuk “Lampjes en berichten”).
In dit geval kunnen bij krachtig remmen
de achterwielen vroegtijdig blokkeren
waardoor de auto kan slippen. Rijd zeer
voorzichtig naar de dichtstbijzijnde werk-
plaats van het Fiat Servicenetwerk om het
systeem te laten controleren.
Als alleen het waarschu-
wingslampje xop het in-
strumentenpaneel gaat branden (er
verschijnt ook een melding op het
multifunctionele display – voor be-
paalde uitvoeringen/markten), stop
dan onmiddellijk en wendt u tot het
Fiat Servicenetwerk. Als er vloeistof
lekt uit het hydraulische systeem,
wordt de werking van zowel het con-
ventionele remsysteem als het ABS in
gevaar gebracht.
ATTENTIE!

74
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
INSCHAKELING
VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld
als de motor wordt gestart en kan niet
worden uitgeschakeld.
STORINGSMELDINGEN
Bij een storing in het ESP wordt het sys-
teem automatisch uitgeschakeld en gaat het
lampje
áop het instrumentenpaneel con-
tinu branden en verschijnt er een melding
op het multifunctionele display (voor be-
paalde uitvoeringen/markten) (zie het
hoofdstuk “Lampjes en berichten”). Bo-
vendien gaat ook het lampje in de knop
ASR OFF branden. Wendt u in dat geval zo
snel mogelijk tot het Fiat Servicenetwerk.
De prestaties van het ESP-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt
bij het wegrijden op een helling.
Het systeem schakelt automatisch in als:
❒op een stijgende helling: de auto stilstaat
op een helling van meer dan 5% met
draaiende motor, ingetrapt rempedaal
en versnellingsbak in vrij of als een
andere versnelling dan de achteruit is
ingeschakeld.
❒op een dalende helling: de auto stilstaat
op een helling van meer dan 5% met
draaiende motor, ingetrapt rempedaal
en als de achteruit is ingeschakeld.
Tijdens het wegrijden zorgt de regeleen-
heid van het ESP ervoor dat de wielen ge-
remd blijven, totdat het noodzakelijke mo-
torkoppel is bereikt om weg te rijden (of
maximaal 1 seconde), zodat u meer tijd
heeft om uw rechter voet van het rem-
pedaal naar het gaspedaal te verplaatsen.Als u na 1 seconde niet bent weggereden,
schakelt het systeem automatisch uit en
wordt de remdruk geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid
horen. Dit geluid betekent dat de auto
ieder moment in beweging kan komen.
Storingsmeldingen
Bij een storing in het systeem brandt op het
instrumentenpaneel het waarschuwings-
lampje *bij een digitaal display en het
lampje
ábij een multifunctioneel display
(voor bepaalde uitvoeringen/markten) (zie
het hoofdstuk “Lampjes en berichten”).
BELANGRIJK Het Hill Holder-systeem is
geen handrem; verlaat dus nooit de auto
zonder de handrem aan te trekken, de
motor uit te zetten en de eerste versnel-
ling in te schakelen.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfec-
te conditie zijn en de voorgeschreven
afmetingen hebben.
ATTENTIE!
HYDRAULIC BRAKE ASSIST
(remregeling bij noodstops
geïntegreerd in ESP)
(voor bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal
wordt ingetrapt) en verhoogt de druk in
het remcircuit aanzienlijk, waardoor snel-
ler en krachtiger door het systeem wordt
geremd.
De Hydraulic Brake Assist wordt, bij uit-
voeringen die zijn uitgerust met ESP, uit-
geschakeld bij een storing in het ESP
(lampje
ábrandt en er verschijnt een mel-
ding op het multifunctionele display – voor
bepaalde uitvoeringen/markten).

75
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
MSR-systeem
(regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in het
ASR-systeem, verhoogt bij bruusk terug-
schakelen het motorkoppel, zodat over-
matige vertraging van de aangedreven
wielen wordt voorkomen. Dit heeft voor-
al voordelen op een wegdek met weinig
grip, waarop de stabiliteit van de auto snel
verloren kan gaan.
In-/uitschakelingvan het systeem
fig. 97
Het ASR-systeem schakelt automatisch in
als de motor wordt gestart.
Tijdens het rijden kan de ASR worden uit-
geschakeld en vervolgens weer worden
ingeschakeld door de knop Aop het
schakelaarpaneel op het dashboard in te
drukken fig. 97. Als het systeem wordt uitgeschakeld, gaat
het lampje op de knop branden en ver-
schijnt er op het multifunctionele display
(voor bepaalde uitvoeringen/markten) een
melding.
Als het ASR-systeem tijdens het rijden
wordt uitgeschakeld, schakelt het auto-
matisch weer in als de auto opnieuw
wordt gestart.
Als u met sneeuwkettingen rijdt, dan kan
het nuttig zijn om het ASR-systeem uit te
schakelen: onder deze omstandigheden le-
vert het doorslaan van de aangedreven
wielen juist meer trekkracht op.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in per-
fecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIE!
fig. 97
ASR
OFF
F0M0109m
ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trek-
kracht van de auto en grijpt automatisch
in als een of beide aangedreven wielen
dreigen door te slippen.
Afhankelijk van de oorzaak van het door-
slippen, worden er twee verschillende
regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslip-
pen, vermindert de ASR het motor-
vermogen;
❒als slechts een aangedreven wiel
doorslipt, zorgt het ASR-systeem
ervoor dat het wiel automatisch
wordt afgeremd.
Het ASR-systeem is vooral nuttig onder
de volgende omstandigheden:
❒doorslippen van het binnenste wiel in
bochten, door verandering van de wiel-
belasting of door te felle acceleratie;
❒te hoog vermogen naar de wielen,
ook in samenhang met de condities
van het wegdek;
❒acceleratie op gladde wegen en bij
sneeuw en ijzel;
❒verlies van grip op natte weggedeel-
ten (aquaplaning).

76
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE -
VALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

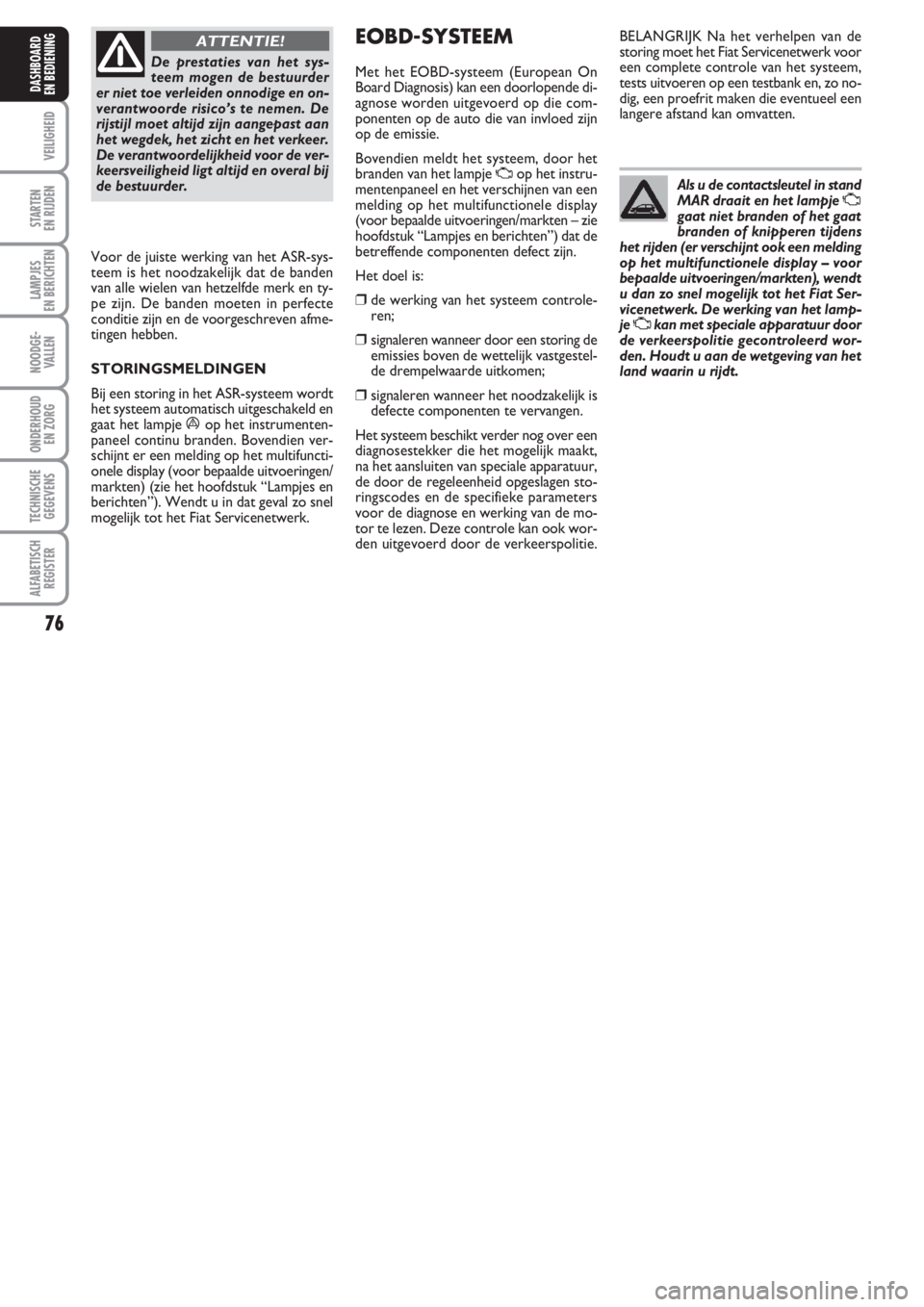

De prestaties van het sys-
teem mogen de bestuurder
er niet toe verleiden onnodige en on-
verantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
Voor de juiste werking van het ASR-sys-
teem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afme-
tingen hebben.
STORINGSMELDINGEN
Bij een storing in het ASR-systeem wordt
het systeem automatisch uitgeschakeld en
gaat het lampje
áop het instrumenten-
paneel continu branden. Bovendien ver-
schijnt er een melding op het multifuncti-
onele display (voor bepaalde uitvoeringen/
markten) (zie het hoofdstuk “Lampjes en
berichten”). Wendt u in dat geval zo snel
mogelijk tot het Fiat Servicenetwerk.
EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlopende di-
agnose worden uitgevoerd op die com-
ponenten op de auto die van invloed zijn
op de emissie.
Bovendien meldt het systeem, door het
branden van het lampje
Uop het instru-
mentenpaneel en het verschijnen van een
melding op het multifunctionele display
(voor bepaalde uitvoeringen/markten – zie
hoofdstuk “Lampjes en berichten”) dat de
betreffende componenten defect zijn.
Het doel is:
❒de werking van het systeem controle-
ren;
❒signaleren wanneer door een storing de
emissies boven de wettelijk vastgestel-
de drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is
defecte componenten te vervangen.
Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt,
na het aansluiten van speciale apparatuur,
de door de regeleenheid opgeslagen sto-
ringscodes en de specifieke parameters
voor de diagnose en werking van de mo-
tor te lezen. Deze controle kan ook wor-
den uitgevoerd door de verkeerspolitie.BELANGRIJK Na het verhelpen van de
storing moet het Fiat Servicenetwerk voor
een complete controle van het systeem,
tests uitvoeren op een testbank en, zo no-
dig, een proefrit maken die eventueel een
langere afstand kan omvatten.
Als u de contactsleutel in stand
MAR draait en het lampje U
gaat niet branden of het gaat
branden of knipperen tijdens
het rijden (er verschijnt ook een melding
op het multifunctionele display – voor
bepaalde uitvoeringen/markten), wendt
u dan zo snel mogelijk tot het Fiat Ser-
vicenetwerk. De werking van het lamp-
je Ukan met speciale apparatuur door
de verkeerspolitie gecontroleerd wor-
den. Houdt u aan de wetgeving van het
land waarin u rijdt.
