FIAT PUNTO 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

179
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

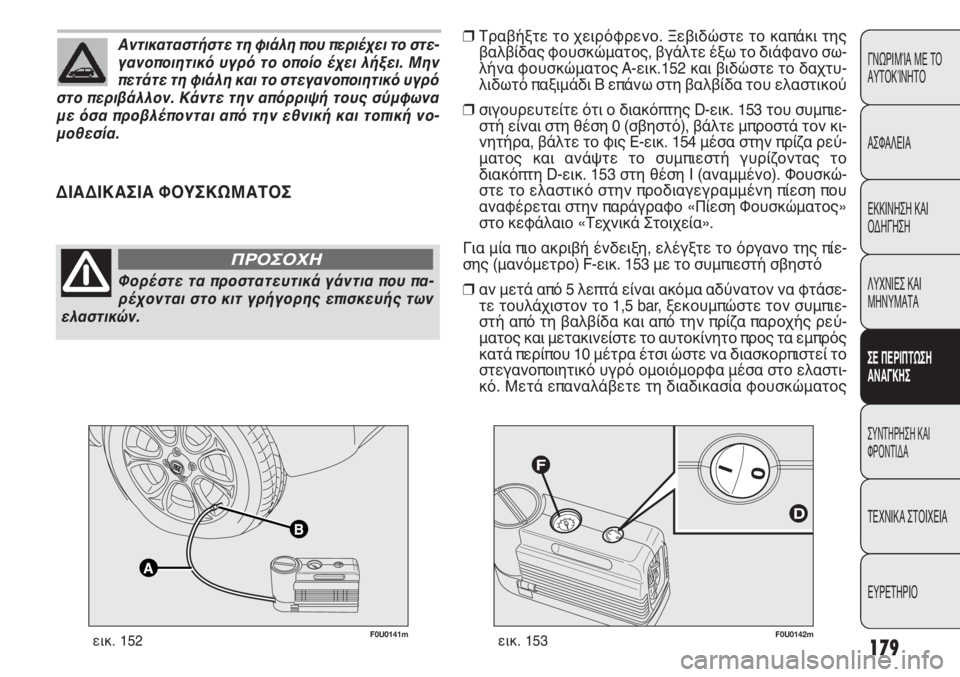

Αντικαταστήστε τη φιάλη που περιέχει το στε-
γανοποιητικό υγρό το οποίο έχει λήξει. Μην
πετάτε τη φιάλη και το στεγανοποιητικό υγρό
στο περιβάλλον. Κάντε την απόρριψή τους σύμφωνα
με όσα προβλέπονται από την εθνική και τοπική νο-
μοθεσία.
F0U0142mεικ. 153F0U0141mεικ. 152
ΔΙΑΔΙΚΑΣΙΑ ΦΟΥΣΚΩΜΑΤΟΣ
Φορέστε τα προστατευτικά γάντια που πα-
ρέχονται στο κιτ γρήγορης επισκευής των
ελαστικών.
ΠΡΟΣΟΧΗ
❒Τραβήξτε το χειρόφρενο. Ξεβιδώστε το καπάκι της
βαλβίδας φουσκώματος, βγάλτε έξω το διάφανο σω-
λήνα φουσκώματος A-εικ.152 και βιδώστε το δαχτυ-
λιδωτό παξιμάδι B επάνω στη βαλβίδα του ελαστικού
❒σιγουρευτείτε ότι ο διακόπτης D-εικ. 153 του συμπιε-
στή είναι στη θέση 0 (σβηστό), βάλτε μπροστά τον κι-
νητήρα, βάλτε το φις Ε-εικ. 154 μέσα στην πρίζα ρεύ-
ματος και ανάψτε το συμπιεστή γυρίζοντας το
διακόπτη D-εικ. 153 στη θέση I (αναμμένο). Φουσκώ-
στε το ελαστικό στην προδιαγεγραμμένη πίεση που
αναφέρεται στην παράγραφο «Πίεση Φουσκώματος»
στο κεφάλαιο «Τεχνικά Στοιχεία».
Για μία πιο ακριβή ένδειξη, ελέγξτε το όργανο της πίε-
σης (μανόμετρο) F-εικ. 153 με το συμπιεστή σβηστό
❒αν μετά από 5 λεπτά είναι ακόμα αδύνατον να φτάσε-
τε τουλάχιστον το 1,5 bar, ξεκουμπώστε τον συμπιε-
στή από τη βαλβίδα και από την πρίζα παροχής ρεύ-
ματος και μετακινείστε το αυτοκίνητο προς τα εμπρός
κατά περίπου 10 μέτρα έτσι ώστε να διασκορπιστεί το
στεγανοποιητικό υγρό ομοιόμορφα μέσα στο ελαστι-
κό. Μετά επαναλάβετε τη διαδικασία φουσκώματος

F0U0144mεικ. 155180
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0143mεικ. 154

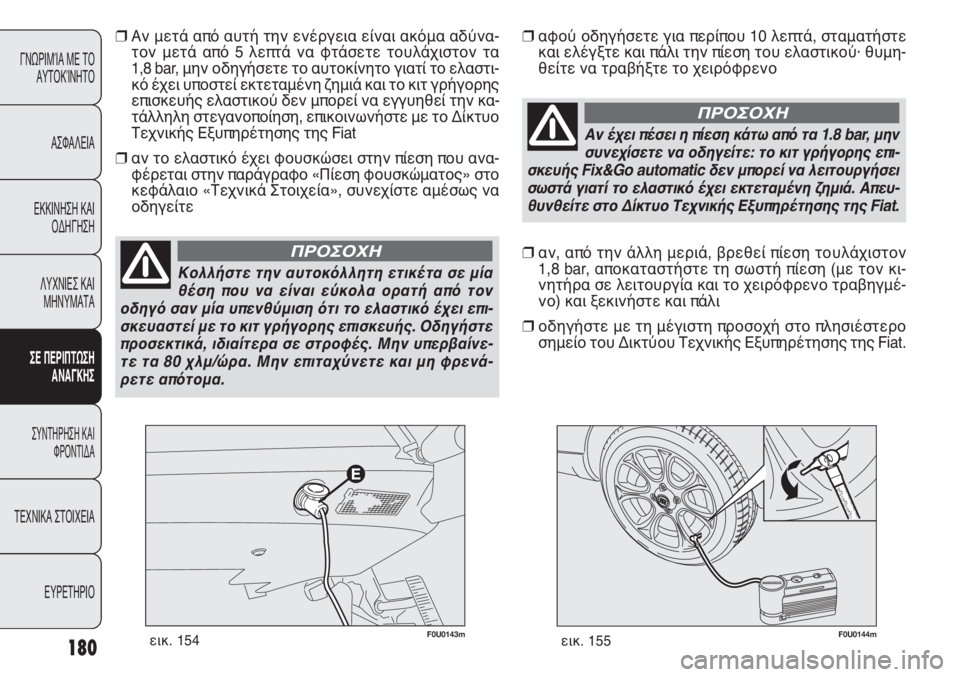

❒Αν μετά από αυτή την ενέργεια είναι ακόμα αδύνα-
τον μετά από 5 λεπτά να φτάσετε τουλάχιστον τα
1,8 bar, μην οδηγήσετε το αυτοκίνητο γιατί το ελαστι-
κό έχει υποστεί εκτεταμένη ζημιά και το κιτ γρήγορης
επισκευής ελαστικού δεν μπορεί να εγγυηθεί την κα-
τάλληλη στεγανοποίηση, επικοινωνήστε με το Δίκτυο
Τεχνικής Εξυπηρέτησης της Fiat
❒αν το ελαστικό έχει φουσκώσει στην πίεση που ανα-
φέρεται στην παράγραφο «Πίεση φουσκώματος» στο
κεφάλαιο «Τεχνικά Στοιχεία», συνεχίστε αμέσως να
οδηγείτε
Κολλήστε την αυτοκόλλητη ετικέτα σε μία
θέση που να είναι εύκολα ορατή από τον
οδηγό σαν μία υπενθύμιση ότι το ελαστικό έχει επι-
σκευαστεί με το κιτ γρήγορης επισκευής. Οδηγήστε
προσεκτικά, ιδιαίτερα σε στροφές. Μην υπερβαίνε-
τε τα 80 χλμ/ώρα. Μην επιταχύνετε και μη φρενά-
ρετε απότομα.
ΠΡΟΣΟΧΗ
❒αφού οδηγήσετε για περίπου 10 λεπτά, σταματήστε
και ελέγξτε και πάλι την πίεση του ελαστικού· θυμη-
θείτε να τραβήξτε το χειρόφρενο
Αν έχει πέσει η πίεση κάτω από τα 1.8 bar, μην
συνεχίσετε να οδηγείτε: το κιτ γρήγορης επι-
σκευής Fix&Go automatic δεν μπορεί να λειτουργήσει
σωστά γιατί το ελαστικό έχει εκτεταμένη ζημιά. Απευ-
θυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΠΡΟΣΟΧΗ
❒αν, από την άλλη μεριά, βρεθεί πίεση τουλάχιστον
1,8 bar, αποκαταστήστε τη σωστή πίεση (με τον κι-
νητήρα σε λειτουργία και το χειρόφρενο τραβηγμέ-
νο) και ξεκινήστε και πάλι
❒οδηγήστε με τη μέγιστη προσοχή στο πλησιέστερο
σημείο του Δικτύου Τεχνικής Εξυπηρέτησης της Fiat.

181
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

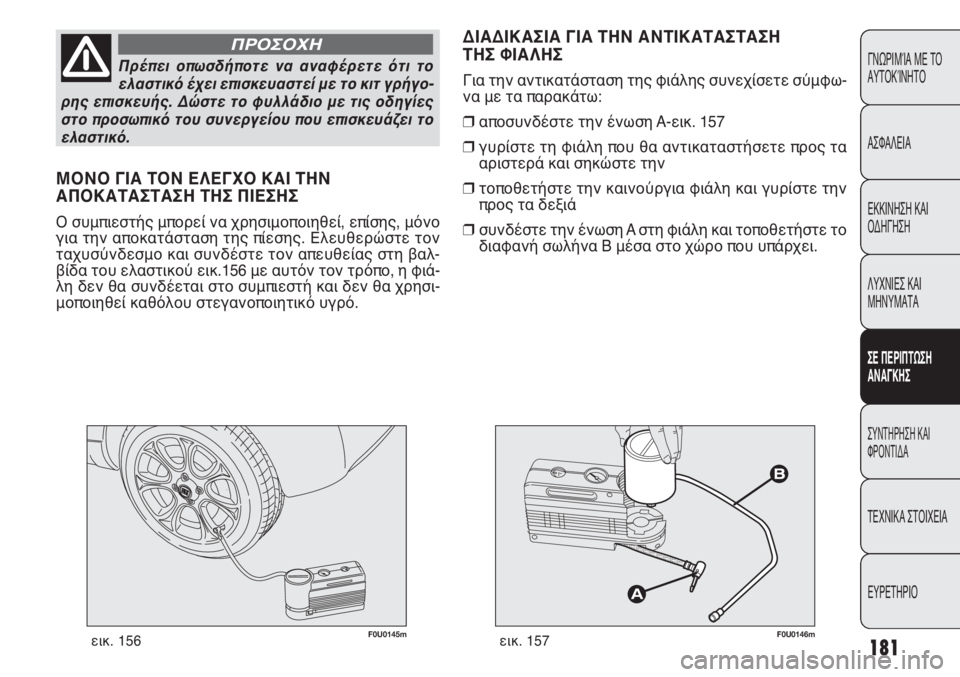

Πρέπει οπωσδήποτε να αναφέρετε ότι το
ελαστικό έχει επισκευαστεί με το κιτ γρήγο-
ρης επισκευής. Δώστε το φυλλάδιο με τις οδηγίες
στο προσωπικό του συνεργείου που επισκευάζει το
ελαστικό.
ΠΡΟΣΟΧΗ
ΜΟΝΟ ΓΙΑ ΤΟΝ ΕΛΕΓΧΟ ΚΑΙ ΤΗΝ
ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΠΙΕΣΗΣ
Ο συμπιεστής μπορεί να χρησιμοποιηθεί, επίσης, μόνο
για την αποκατάσταση της πίεσης. Ελευθερώστε τον
ταχυσύνδεσμο και συνδέστε τον απευθείας στη βαλ-
βίδα του ελαστικού εικ.156 με αυτόν τον τρόπο, η φιά-
λη δεν θα συνδέεται στο συμπιεστή και δεν θα χρησι-
μοποιηθεί καθόλου στεγανοποιητικό υγρό.
F0U0145mεικ. 156F0U0146mεικ. 157
ΔΙΑΔΙΚΑΣΙΑ ΓΙΑ ΤΗΝ ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΤΗΣ ΦΙΑΛΗΣ
Για την αντικατάσταση της φιάλης συνεχίσετε σύμφω-
να με τα παρακάτω:
❒αποσυνδέστε την ένωση A-εικ. 157
❒γυρίστε τη φιάλη που θα αντικαταστήσετε προς τα
αριστερά και σηκώστε την
❒τοποθετήστε την καινούργια φιάλη και γυρίστε την
προς τα δεξιά
❒συνδέστε την ένωση A στη φιάλη και τοποθετήστε το
διαφανή σωλήνα B μέσα στο χώρο που υπάρχει.

182
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

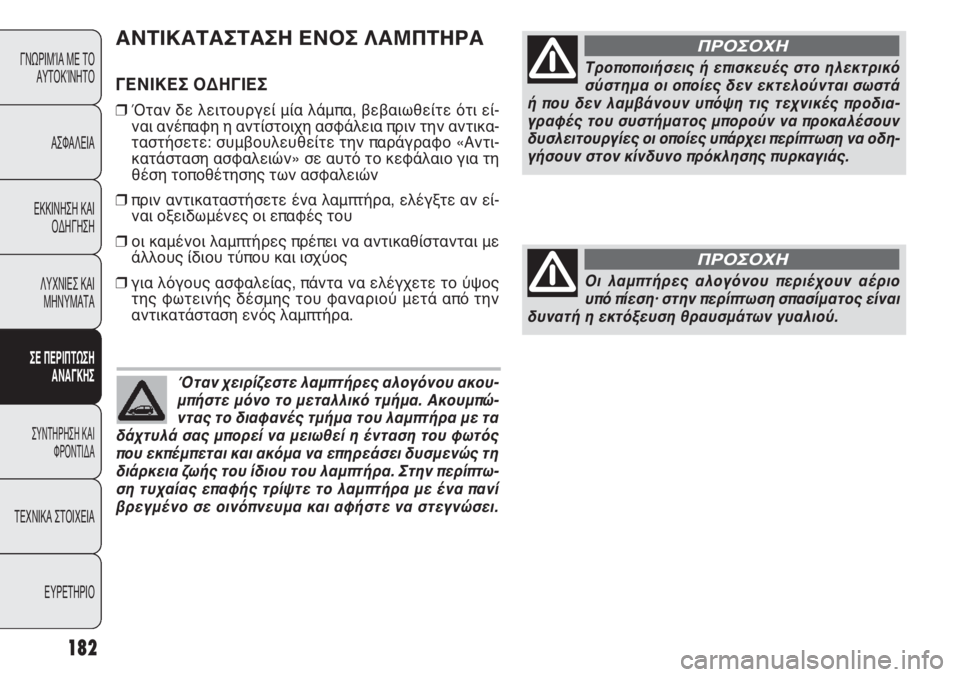

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Όταν δε λειτουργεί μία λάμπα, βεβαιωθείτε ότι εί-
ναι ανέπαφη η αντίστοιχη ασφάλεια πριν την αντικα-
ταστήσετε: συμβουλευθείτε την παράγραφο «Αντι-
κατάσταση ασφαλειών» σε αυτό το κεφάλαιο για τη
θέση τοποθέτησης των ασφαλειών
❒πριν αντικαταστήσετε ένα λαμπτήρα, ελέγξτε αν εί-
ναι οξειδωμένες οι επαφές του
❒οι καμένοι λαμπτήρες πρέπει να αντικαθίστανται με
άλλους ίδιου τύπου και ισχύος
❒για λόγους ασφαλείας, πάντα να ελέγχετε το ύψος
της φωτεινής δέσμης του φαναριού μετά από την
αντικατάσταση ενός λαμπτήρα.
Όταν χειρίζεστε λαμπτήρες αλογόνου ακου-
μπήστε μόνο το μεταλλικό τμήμα. Ακουμπώ-
ντας το διαφανές τμήμα του λαμπτήρα με τα
δάχτυλά σας μπορεί να μειωθεί η ένταση του φωτός
που εκπέμπεται και ακόμα να επηρεάσει δυσμενώς τη
διάρκεια ζωής του ίδιου του λαμπτήρα. Στην περίπτω-
ση τυχαίας επαφής τρίψτε το λαμπτήρα με ένα πανί
βρεγμένο σε οινόπνευμα και αφήστε να στεγνώσει.
Τροποποιήσεις ή επισκευές στο ηλεκτρικό
σύστημα οι οποίες δεν εκτελούνται σωστά
ή που δεν λαμβάνουν υπόψη τις τεχνικές προδια-
γραφές του συστήματος μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει περίπτωση να οδη-
γήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
Οι λαμπτήρες αλογόνου περιέχουν αέριο
υπό πίεση· στην περίπτωση σπασίματος είναι
δυνατή η εκτόξευση θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ

183
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

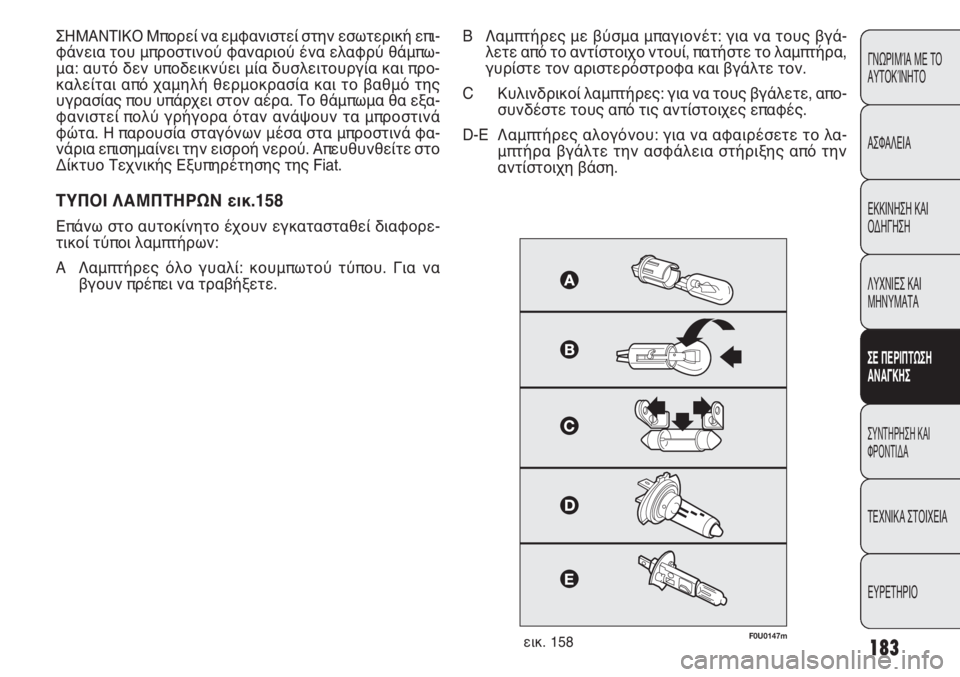

ΣΗΜΑΝΤΙΚΟ Μπορεί να εμφανιστεί στην εσωτερική επι-
φάνεια του μπροστινού φαναριού ένα ελαφρύ θάμπω-
μα: αυτό δεν υποδεικνύει μία δυσλειτουργία και προ-
καλείται από χαμηλή θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το θάμπωμα θα εξα-
φανιστεί πολύ γρήγορα όταν ανάψουν τα μπροστινά
φώτα. Η παρουσία σταγόνων μέσα στα μπροστινά φα-
νάρια επισημαίνει την εισροή νερού. Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της Fiat.
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ εικ.158
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορε-
τικοί τύποι λαμπτήρων:
A Λαμπτήρες όλο γυαλί: κουμπωτού τύπου. Για να
βγουν πρέπει να τραβήξετε.B Λαμπτήρες με βύσμα μπαγιονέτ: για να τους βγά-
λετε από το αντίστοιχο ντουί, πατήστε το λαμπτήρα,
γυρίστε τον αριστερόστροφα και βγάλτε τον.
C Κυλινδρικοί λαμπτήρες: για να τους βγάλετε, απο-
συνδέστε τους από τις αντίστοιχες επαφές.
D-E Λαμπτήρες αλογόνου: για να αφαιρέσετε το λα-
μπτήρα βγάλτε την ασφάλεια στήριξης από την
αντίστοιχη βάση.
εικ. 158F0U0147m

184
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ

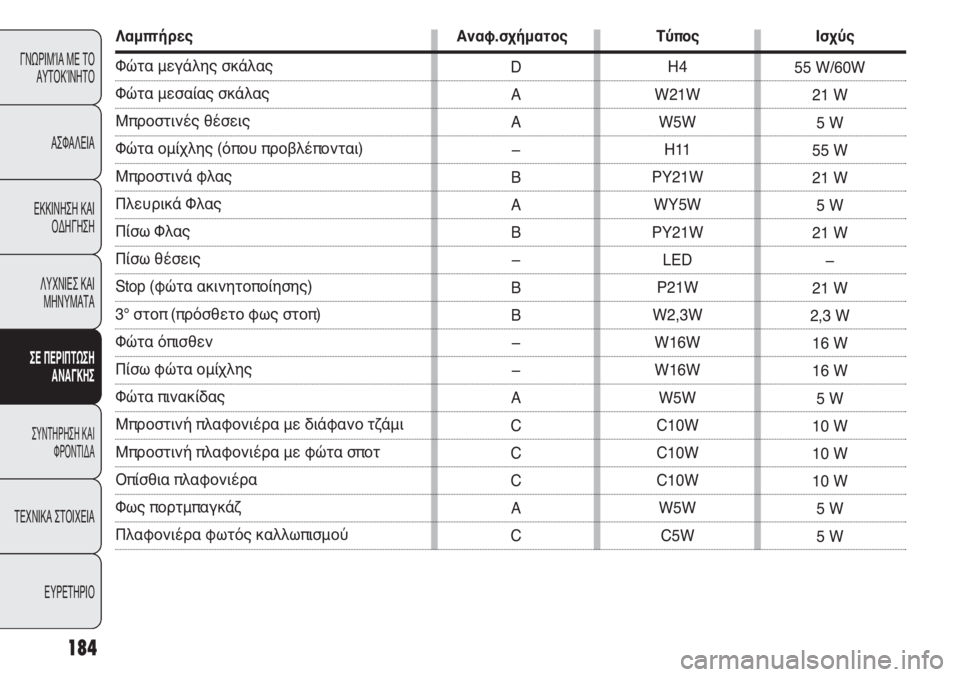

Λαμπτήρες Αναφ.σχήματος Τύπος Ισχύς
Φώτα μεγάλης σκάλας
Φώτα μεσαίας σκάλας
Μπροστινές θέσεις
Φώτα ομίχλης (όπου προβλέπονται)
Μπροστινά φλας
Πλευρικά Φλας
Πίσω Φλας
Πίσω θέσεις
Stop (φώτα ακινητοποίησης)
3° στοπ (πρόσθετο φως στοπ)
Φώτα όπισθεν
Πίσω φώτα ομίχλης
Φώτα πινακίδας
Μπροστινή πλαφονιέρα με διάφανο τζάμι
Μπροστινή πλαφονιέρα με φώτα σποτ
Οπίσθια πλαφονιέρα
Φως πορτμπαγκάζ
Πλαφονιέρα φωτός καλλωπισμού
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
C10W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
C
C
A
C55 W/60W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
10 W
10 W
5 W
5 W

185
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0635mεικ. 159F0U0149mεικ. 160

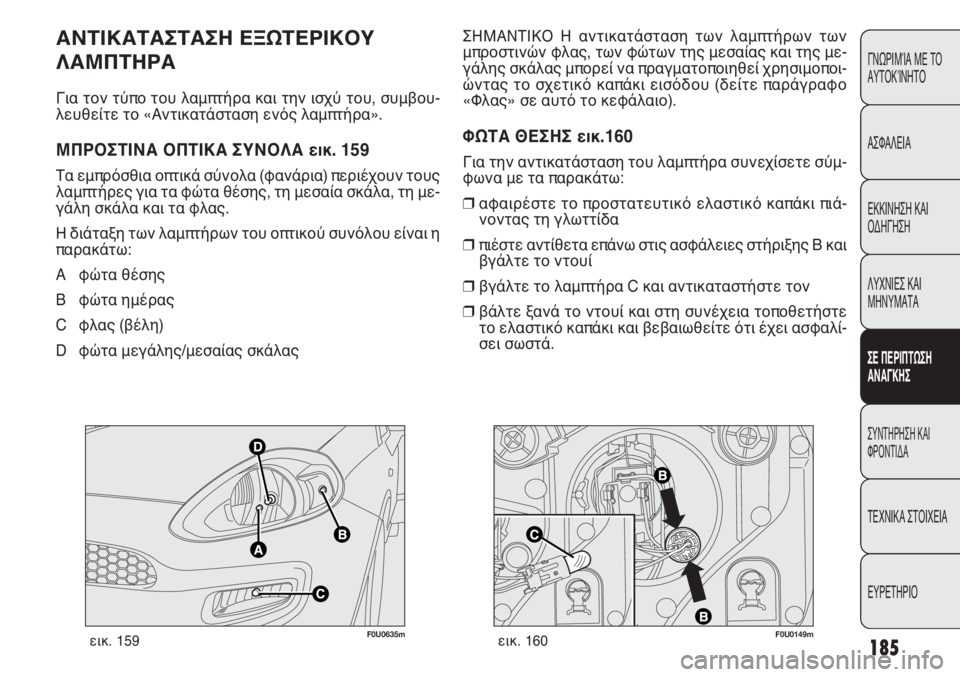

ΣΗΜΑΝΤΙΚΟ Η αντικατάσταση των λαμπτήρων των
μπροστινών φλας, των φώτων της μεσαίας και της με-
γάλης σκάλας μπορεί να πραγματοποιηθεί χρησιμοποι-
ώντας το σχετικό καπάκι εισόδου (δείτε παράγραφο
«Φλας» σε αυτό το κεφάλαιο).
ΦΩΤΑ ΘΕΣΗΣ εικ.160
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αφαιρέστε το προστατευτικό ελαστικό καπάκι πιά-
νοντας τη γλωττίδα
❒πιέστε αντίθετα επάνω στις ασφάλειες στήριξης Β και
βγάλτε το ντουί
❒βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❒βάλτε ξανά το ντουί και στη συνέχεια τοποθετήστε
το ελαστικό καπάκι και βεβαιωθείτε ότι έχει ασφαλί-
σει σωστά.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβου-
λευθείτε το «Αντικατάσταση ενός λαμπτήρα».
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 159
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τους
λαμπτήρες για τα φώτα θέσης, τη μεσαία σκάλα, τη με-
γάλη σκάλα και τα φλας.
Η διάταξη των λαμπτήρων του οπτικού συνόλου είναι η
παρακάτω:
A φώτα θέσης
B φώτα ημέρας
C φλας (βέλη)
D φώτα μεγάλης/μεσαίας σκάλας

F0U0250mεικ. 161

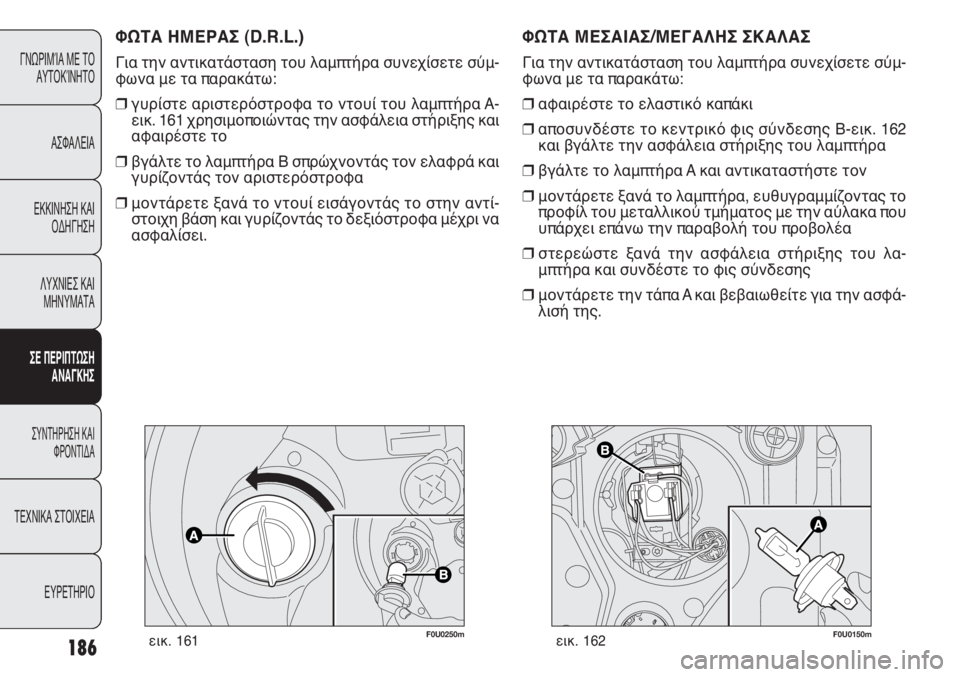

ΦΩΤΑ ΗΜΕΡΑΣ (D.R.L.)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒γυρίστε αριστερόστροφα το ντουί του λαμπτήρα A-
εικ. 161 χρησιμοποιώντας την ασφάλεια στήριξης και
αφαιρέστε το
❒βγάλτε το λαμπτήρα Β σπρώχνοντάς τον ελαφρά και
γυρίζοντάς τον αριστερόστροφα
❒μοντάρετε ξανά το ντουί εισάγοντάς το στην αντί-
στοιχη βάση και γυρίζοντάς το δεξιόστροφα μέχρι να
ασφαλίσει.
186
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0150mεικ. 162
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒αφαιρέστε το ελαστικό καπάκι
❒αποσυνδέστε το κεντρικό φις σύνδεσης Β-εικ. 162
και βγάλτε την ασφάλεια στήριξης του λαμπτήρα
❒βγάλτε το λαμπτήρα A και αντικαταστήστε τον
❒μοντάρετε ξανά το λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με την αύλακα που
υπάρχει επάνω την παραβολή του προβολέα
❒στερεώστε ξανά την ασφάλεια στήριξης του λα-
μπτήρα και συνδέστε το φις σύνδεσης
❒μοντάρετε την τάπα A και βεβαιωθείτε για την ασφά-
λισή της.

187
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
F0U0152mεικ. 164
A
A
B
F0U0621mεικ. 163

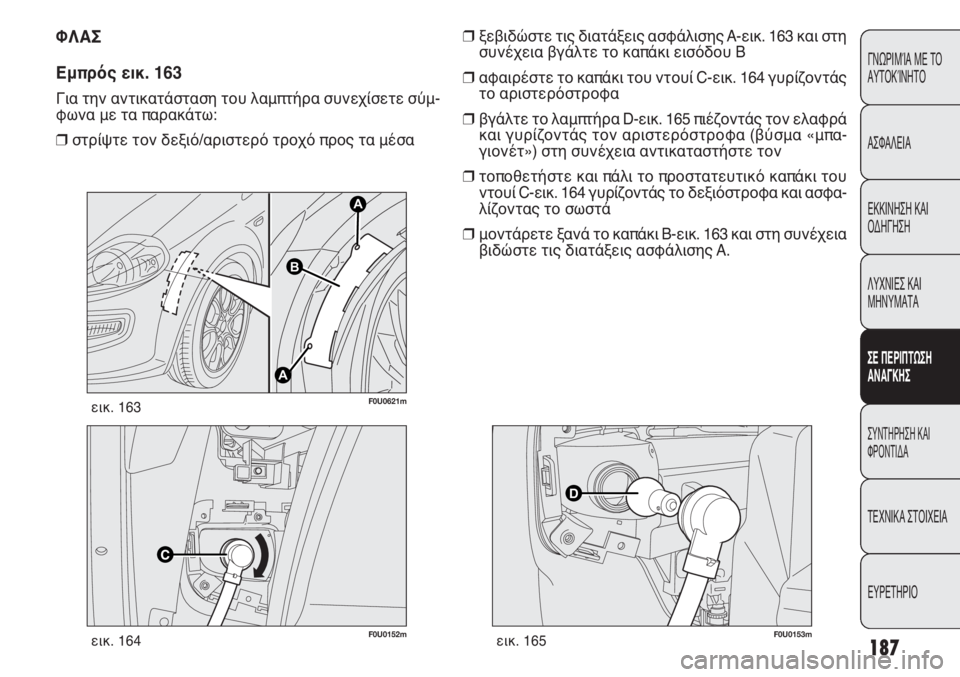

ΦΛΑΣ
Εμπρός εικ. 163
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒στρίψτε τον δεξιό/αριστερό τροχό προς τα μέσα
D
F0U0153mεικ. 165
❒ξεβιδώστε τις διατάξεις ασφάλισης A-εικ. 163 και στη
συνέχεια βγάλτε το καπάκι εισόδου B
❒αφαιρέστε το καπάκι του ντουί C-εικ. 164 γυρίζοντάς
το αριστερόστροφα
❒βγάλτε το λαμπτήρα D-εικ. 165 πιέζοντάς τον ελαφρά
και γυρίζοντάς τον αριστερόστροφα (βύσμα «μπα-
γιονέτ») στη συνέχεια αντικαταστήστε τον
❒τοποθετήστε και πάλι το προστατευτικό καπάκι του
ντουί C-εικ. 164 γυρίζοντάς το δεξιόστροφα και ασφα-
λίζοντας το σωστά
❒μοντάρετε ξανά το καπάκι B-εικ. 163 και στη συνέχεια
βιδώστε τις διατάξεις ασφάλισης A.

188
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
A
F0U0526mεικ. 168
❒ξεβιδώστε τις βίδες στήριξης C και βγάλτε την προ-
βολέα
❒βγάλτε το λαμπτήρα A-εικ.168 περιστρέφοντάς τον
αριστερόστροφα και αποσυνδέστε το φις σύνδεσης.
F0U0280mεικ. 166
Πλευρικά εικ. 166
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμ-
φωνα με τα παρακάτω:
❒σπρώξτε το διάφανο τμήμα A προς το μπροστινό μέ-
ρος του αυτοκινήτου, έτσι ώστε να πιέσετε την εσω-
τερική ασφάλεια στήριξης Β και στη συνέχεια βγάλ-
τε το σύνολο προς τα έξω
❒γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λα-
μπτήρα D και αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυ-
ρίζοντάς το δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε
το κλικ ασφάλισης της εσωτερικής ασφάλειας στή-
ριξης B.
ΡΥΘΜΙΣΗ ΦΩΤΩΝ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για να αντικαταστήσετε το λαμπτήρα πρέπει:
❒να ξεβιδώσετε τη βίδα A-εικ.167 και να βγάλετε το
κάλυμμα προστασίας B
C
AC
B
C
F0U0525mεικ. 167
