Page 8 of 215

4
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO

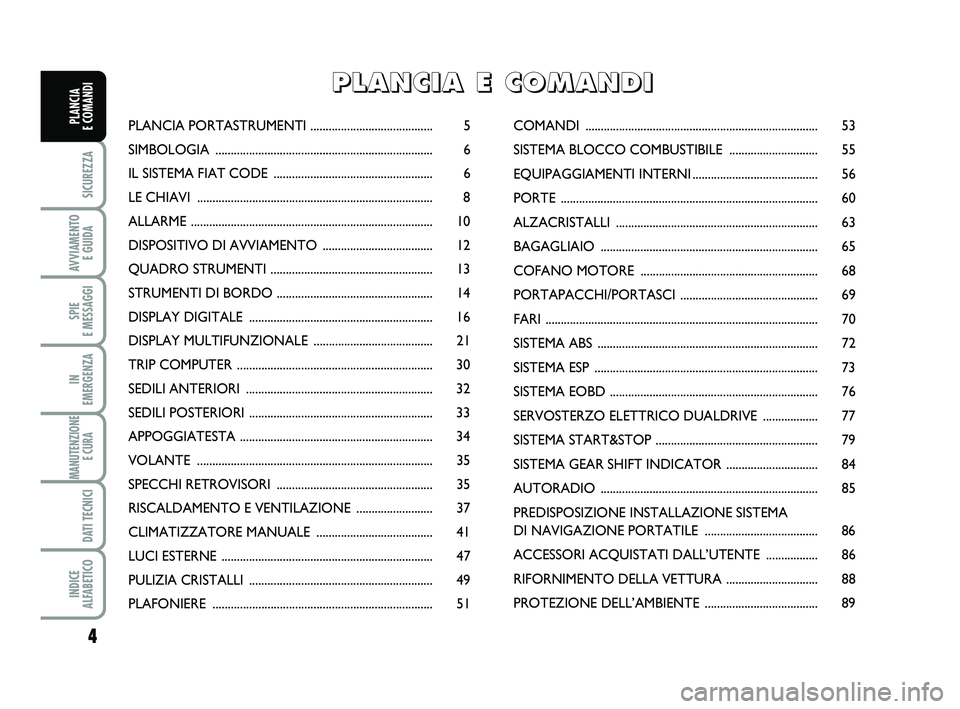

PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ....................................................................... 6
IL SISTEMA FIAT CODE .................................................... 6
LE CHIAVI ......................................................................\
....... 8
ALLARME ........................................................................\
....... 10
DISPOSITIVO DI A VVIAMENTO .................................... 12
QUADRO STRUMENTI ..................................................... 13
STRUMENTI DI BORDO ................................................... 14
DISPLAY DIGITALE ............................................................ 16
DISPLAY MULT IFUNZIONALE ....................................... 21
TRIP COMPUTER ................................................................ 30
SEDILI ANTERIORI ............................................................. 32
SEDILI POSTERIORI ............................................................ 33
APPOGGIATESTA ............................................................... 34
VOLANTE .......................................................................\
...... 35
SPECCHI RETROVI SORI ................................................... 35
RISCALDAMENTO E VENTILAZIONE ......................... 37
CLIMATIZZATORE MANUALE ...................................... 41
LUCI ESTE RNE ..................................................................... 47
PULIZIA CRISTALLI ............................................................ 49
PLAFONIER E ......................................................................\
.. 51COMAN
DI .....................................................................\
....... 53
SISTEMA BLOCCO COMBUSTIBILE ............................. 55
EQUIPAGGIAMENTI INTERNI ......................................... 56
PORTE .......................................................................\
............. 60
ALZACRISTALLI .................................................................. 63
BAGAGLIAIO ....................................................................... 65
COFANO MOTORE .......................................................... 68
PORTAPACCHI/PORTASCI ............................................. 69
FARI ........................................................................\
................. 70
SISTEMA ABS ........................................................................\
72
SISTEMA ESP ........................................................................\
. 73
SISTEMA EOBD .................................................................... 76
SERVOSTERZO ELETTRICO DUALDRIVE .................. 77
SISTEMA START&STOP ..................................................... 79
SISTEMA GEAR SHIFT INDICAT OR .............................. 84
AUTORADIO ....................................................................... 85
PREDISPOSIZIONE INSTALLAZIONE SISTEMA
DI NAVIGAZIONE PORTATILE ..................................... 86
ACCESSORI ACQUISTA TI DALL’UTENTE ................. 86
RIFORNIMENTO DELLA VETTURA .............................. 88
PROTEZIONE DELL’AM BIENTE .....................................
89
P
P
L
L
A
A
N
N
C
C
I
I
A
A
E
E
C
C
O
O
M
M
A
A
N
N
D
D
I
I
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 4
Page 9 of 215

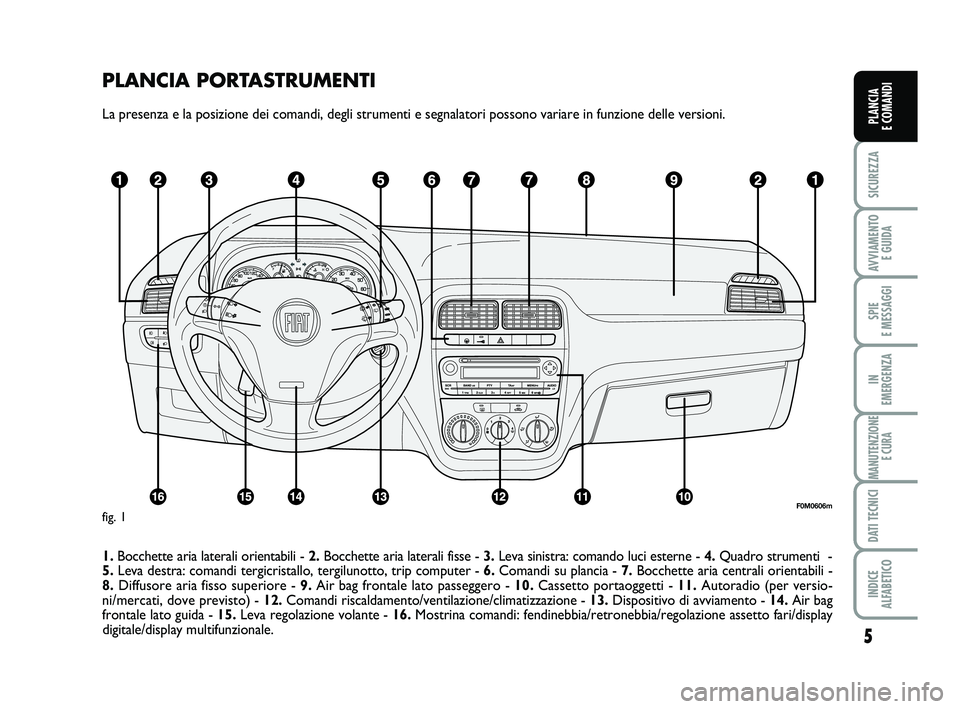

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori po\
ssono variare in funzione delle versioni.
1.Bocchette aria laterali orientabili - 2. Bocchette aria laterali fisse - 3.Leva sinistra: comando luci esterne - 4. Quadro strumenti -
5. Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Comandi su plancia - 7. Bocchette aria centrali orientabili -
8. Diffusore aria fisso superiore - 9.Air bag frontale lato passeggero - 10.Cassetto portaoggetti - 11. Autoradio (per versio-
ni/mercati, dove previsto) - 12. Comandi riscaldamento/ventilazione/climatizzazione - 13.Dispositivo di avviamento - 14. Air bag
frontale lato guida - 15. Leva regolazione volante - 16.Mostrina comandi: fendinebbia/retronebbia/regolazione assetto fari/displ\
ay
digitale/display multifunzionale.
5
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0M0606mfig. 1
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 5
Page 10 of 215

6
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

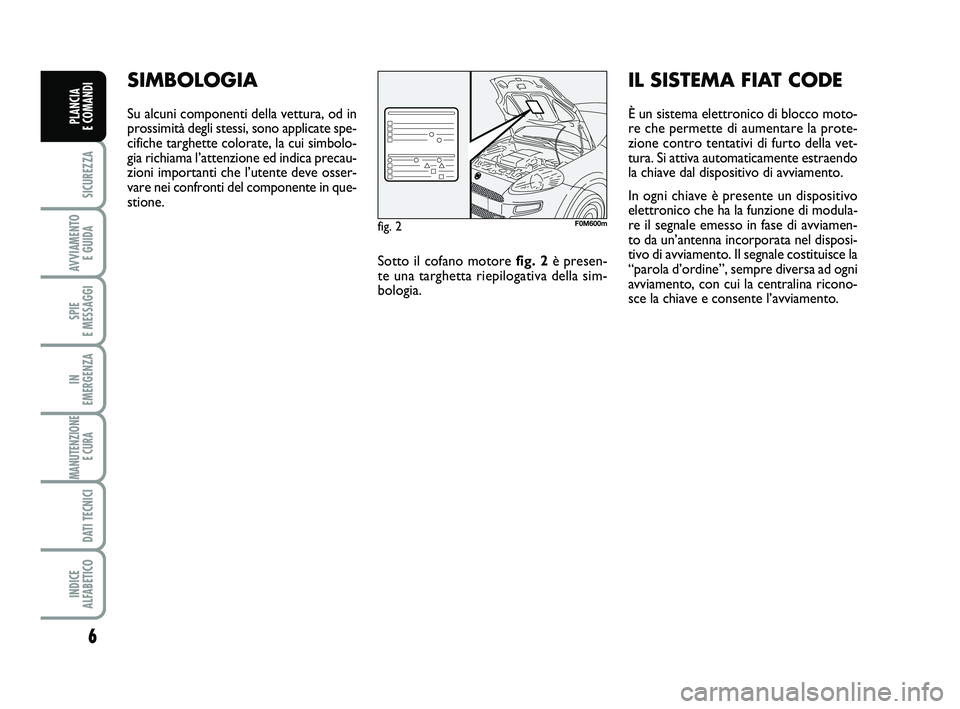

SIMBOLOGIA
Su alcuni componenti della vettura, od in
prossimità degli stessi, sono applicate spe-
cifiche targhette colorate, la cui simbolo-
gia richiama l’attenzione ed indica precau-
zioni importanti che l’utente deve osser-
vare nei confronti del componente in que-
stione.
Sotto il cofano motore fig. 2è presen-
te una targhetta riepilogativa della sim-
bologia.
IL SISTEMA FIAT CODE
È un sistema elettronico di blocco moto-
re che permette di aumentare la prote-
zione contro tentativi di furto della vet-
tura. Si attiva automaticamente estraendo
la chiave dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo
elettronico che ha la funzione di modula-
re il segnale emesso in fase di avviamen-
to da un’antenna incorporata nel disposi-
tivo di avviamento. Il segnale costituisce la
“parola d’ordine”, sempre diversa ad ogni
avviamento, con cui la centralina ricono-
sce la chiave e consente l’avviamento.
fig. 2F0M600m
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 6
Page 11 of 215

7
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
In tal caso ruotare la chiave in posizione
STOP e successivamente in MAR; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se non si è ancora riusci-
ti ad avviare il motore rivolgersi alla Re-
te Assistenziale Fiat. Accensioni della spia Ydurante la marcia
❒Se la spia Ysi accende, significa che
il sistema sta effettuando un’autodia-
gnosi (dovuto ad esempio ad un calo
di tensione).
❒Se la spia Ycontinua a rimanere ac-
cesa rivolgersi alla Rete Assistenziale
Fiat.
Urti violenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.

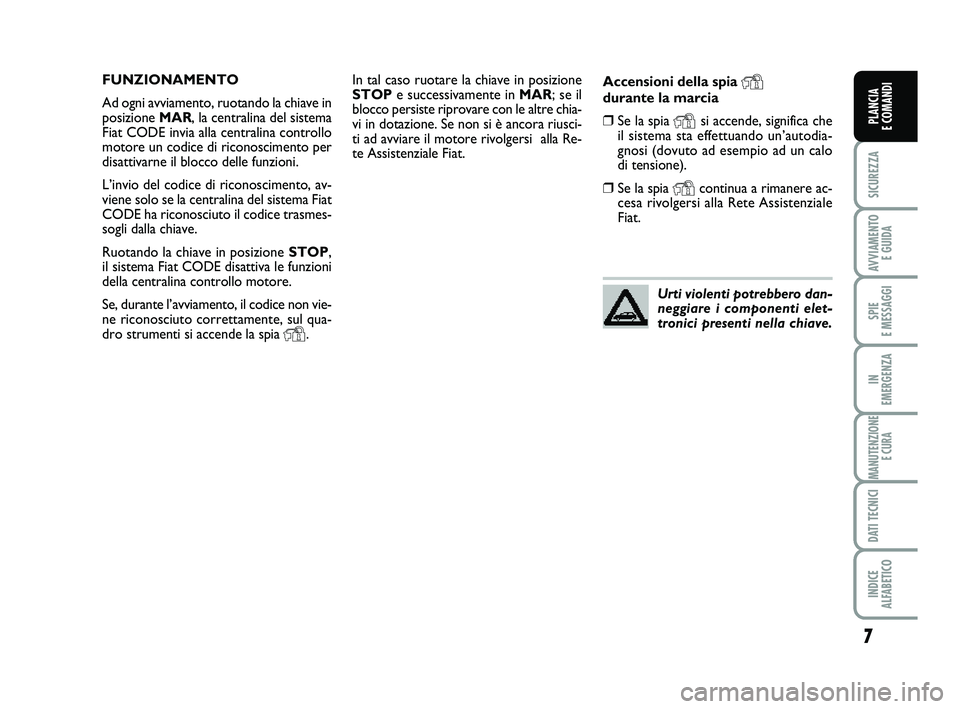

FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema
Fiat CODE invia alla centralina controllo
motore un codice di riconoscimento per
disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, av-
viene solo se la centralina del sistema Fiat
CODE ha riconosciuto il codice trasmes-
sogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Se, durante l’avviamento, il codice non vie-
ne riconosciuto correttamente, sul qua-
dro strumenti si accende la spia
Y.
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 7
Page 12 of 215

8
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CHIAVE CON TELECOMANDO
fig. 4
(per versioni/mercati, dove previsto)
L’inserto metallico A aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒il blocco/sblocco tappo combustibile
(per versioni/mercati, dove previsto).
Premendo il pulsante B si consente l’a-
pertura/chiusura dell’inserto metallico.
Il pulsante
Ëaziona lo sblocco porte e por-
tellone bagagliaio.
Il pulsante
Áaziona il blocco porte e por-
tellone bagagliaio.
Il pulsante
Raziona l’apertura del por-
tellone bagagliaio a distanza.
Effettuando lo sblocco delle porte, si ac-
cendono, per un tempo prestabilito, le lu-
ci della plafoniera interna.

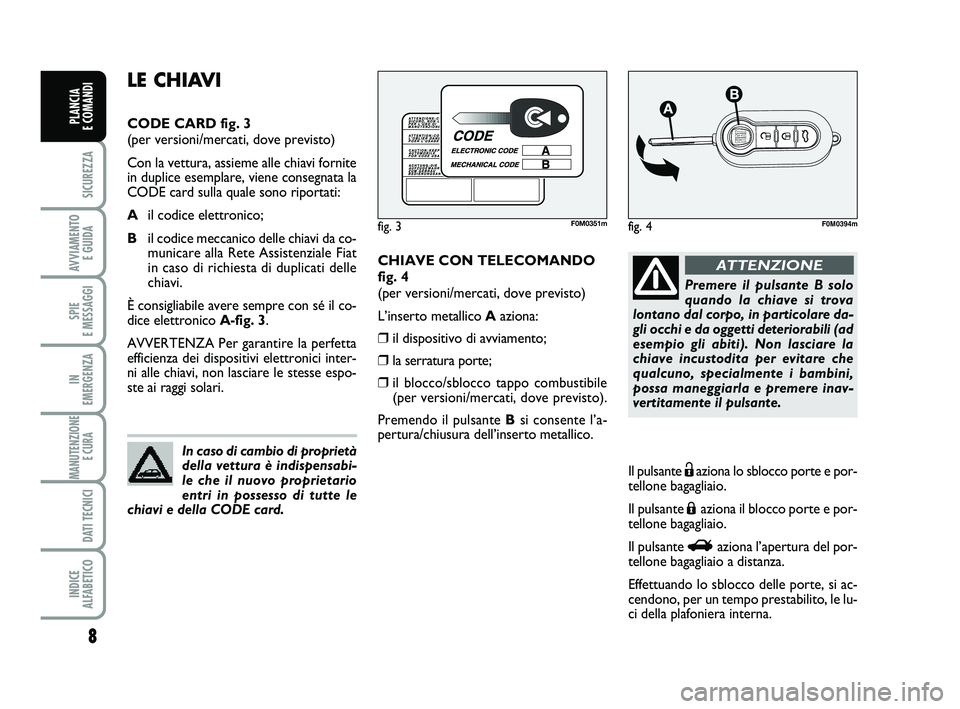

LE CHIAVI
CODE CARD fig. 3
(per versioni/mercati, dove previsto)
Con la vettura, assieme alle chiavi fornite
in duplice esemplare, viene consegnata la
CODE card sulla quale sono riportati:
A il codice elettronico;
B il codice meccanico delle chiavi da co-
municare alla Rete Assistenziale Fiat
in caso di richiesta di duplicati delle
chiavi.
È consigliabile avere sempre con sé il co-
dice elettronico A-fig. 3.
AVVERTENZA Per garantire la perfetta
efficienza dei dispositivi elettronici inter-
ni alle chiavi, non lasciare le stesse espo-
ste ai raggi solari.
In caso di cambio di proprietà
della vettura è indispensabi-
le che il nuovo proprietario
entri in possesso di tutte le
chiavi e della CODE card.
fig. 3F0M0351m
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
fig. 4F0M0394mfig.
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 8
Page 13 of 215

9
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

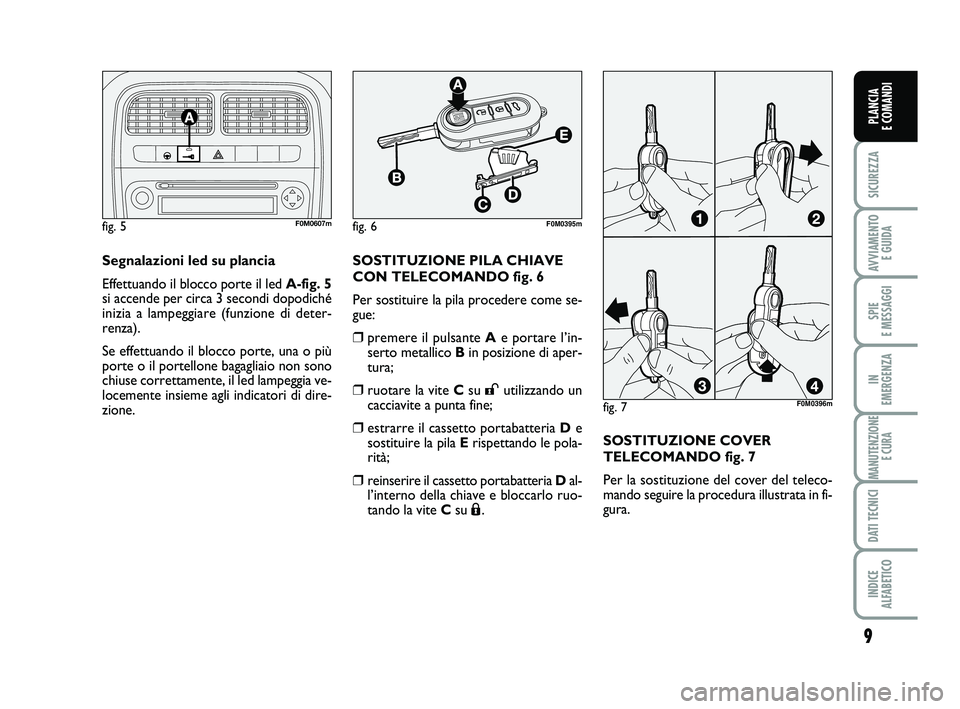

Segnalazioni led su plancia
Effettuando il blocco porte il led A-fig. 5
si accende per circa 3 secondi dopodiché
inizia a lampeggiare (funzione di deter-
renza).
Se effettuando il blocco porte, una o più
porte o il portellone bagagliaio non sono
chiuse correttamente, il led lampeggia ve-
locemente insieme agli indicatori di dire-
zione.
fig. 5F0M0607m
fig. 7
fig. 6F0M0395m
F0M0396m
SOSTITUZIONE PILA CHIAVE
CON TELECOMANDO fig. 6
Per sostituire la pila procedere come se-
gue:
❒premere il pulsante Ae portare l’in-
serto metallico Bin posizione di aper-
tura;
❒ruotare la vite C su :utilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria D e
sostituire la pila Erispettando le pola-
rità;
❒reinserire il cassetto portabatteria Dal-
l’interno della chiave e bloccarlo ruo-
tando la vite Csu
Á. SOSTITUZIONE COVER
TELECOMANDO fig. 7
Per la sostituzione del cover del teleco-
mando seguire la procedura illustrata in fi-
gura.
001-032 PUNTO POP 1ed IT 11-10-2011 8:46 Pagina 9
Page 14 of 215

10
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

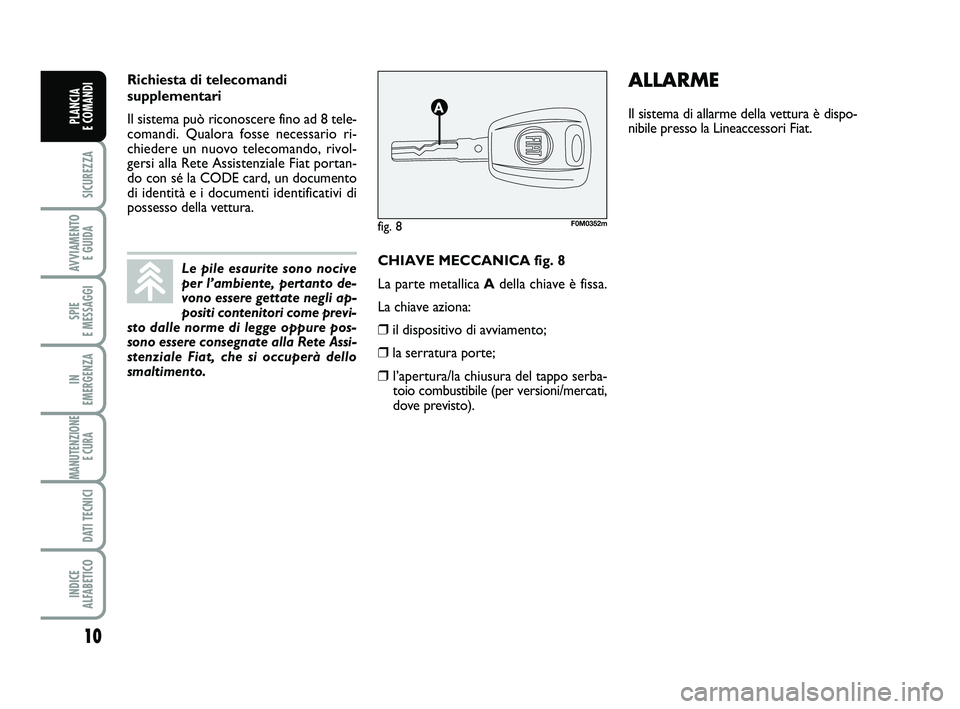

CHIAVE MECCANICA fig. 8
La parte metallica A della chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo serba-
toio combustibile (per versioni/mercati,
dove previsto).
fig. 8F0M0352m
ALLARME
Il sistema di allarme della vettura è dispo-
nibile presso la Lineaccessori Fiat.
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli ap-
positi contenitori come previ-
sto dalle norme di legge oppure pos-
sono essere consegnate alla Rete Assi-
stenziale Fiat, che si occuperà dello
smaltimento.
Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8 tele-
comandi. Qualora fosse necessario ri-
chiedere un nuovo telecomando, rivol-
gersi alla Rete Assistenziale Fiat portan-
do con sé la CODE card, un documento
di identità e i documenti identificativi di
possesso della vettura.
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 10
Page 15 of 215

11
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

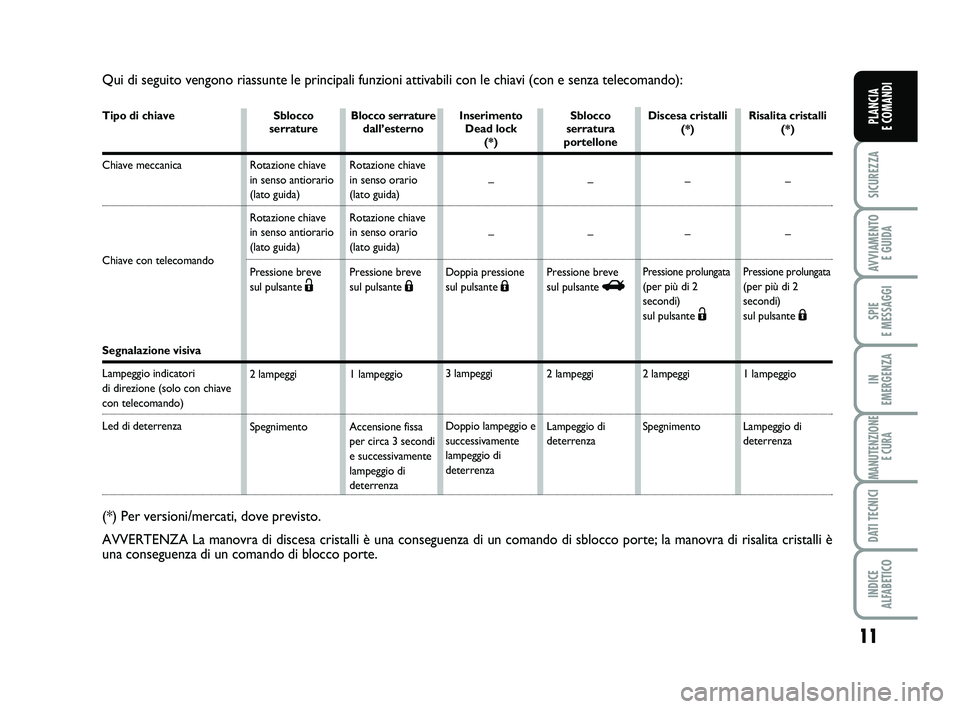

Qui di seguito vengono riassunte le principali funzioni attivabili con l\
e chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Segnalazione visiva
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
Led di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Ë
2 lampeggi
Spegnimento Blocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Á
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di
deterrenza Inserimento
Dead lock (*)
–
–
Doppia pressione
sul pulsante
Á
3 lampeggi
Doppio lampeggio e
successivamente
lampeggio di
deterrenza Sblocco
serratura
portellone
–
–
Pressione breve
sul pulsante
R
2 lampeggi
Lampeggio di
deterrenza
(*) Per versioni/mercati, dove previsto.
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un co\
mando di sblocco porte; la manovra di risalita cristalli è
una conseguenza di un comando di blocco porte.
Discesa cristalli (*)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Ë
2 lampeggi
Spegnimento Risalita cristalli
(*)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Á
1 lampeggio
Lampeggio di
deterrenza
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 11
Page 16 of 215

12
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 3 diverse posi-
zioni fig. 9:
❒STOP: motore spento, chiave estrai-
bile, sterzo bloccato. Alcuni dispositivi
elettrici (es. autoradio, chiusura cen-
tralizzata…) possono funzionare.
❒MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare.
❒AVV: avviamento del motore (posi-
zione instabile).
Il dispositivo di avviamento è provvisto di
un sistema elettronico di sicurezza che ob-
bliga, in caso di mancato avviamento del
motore, a riportare la chiave in posizio-
ne STOP prima di ripetere la manovra di
avviamento. BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante fi-
no a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione
MAR.
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne ve-
rificare il funzionamento presso la Re-
te Assistenziale Fiat prima di ripren-
dere la marcia.
ATTENZIONE
Scendendo dalla vettura to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di in-
serire il freno a mano. Se la vettura
è parcheggiata in salita, inserire la
prima marcia, mentre se la vettura è
posteggiata in discesa, inserire la re-
tromarcia. Non lasciare mai bambi-
ni sulla vettura incustodita.
ATTENZIONE
fig. 9F0M0608m
Non estrarre mai la chiave
quando la vettura è in mo-
vimento. Il volante si bloccherebbe
automaticamente alla prima sterza-
ta. Questo vale sempre, anche nel ca-
so in cui la vettura sia trainata.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa della vettura.
ATTENZIONE
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 12
Page 17 of 215

13
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
QUADRO STRUMENTI
Versioni con display digitale
A Tachimetro (indicatore velocità)
B Indicatore livello combustibile con spia
riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
D Contagiri
E Display digitale
Versioni con display
multifunzionale
A Tachimetro (indicatore velocità)
B Indicatore livello combustibile con spia
riserva
C Indicatore temperatura liquido raf-
freddamento motore con spia di mas-
sima temperatura
D Contagiri
E Display multifunzionale
F0M0535m
fig. 10
F0M0536mfig. 11
001-032 PUNTO POP 1ed IT 27-09-2011 10:57 Pagina 13
