FIAT PUNTO 2014 Notice d'entretien (in French)

147
SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULECARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

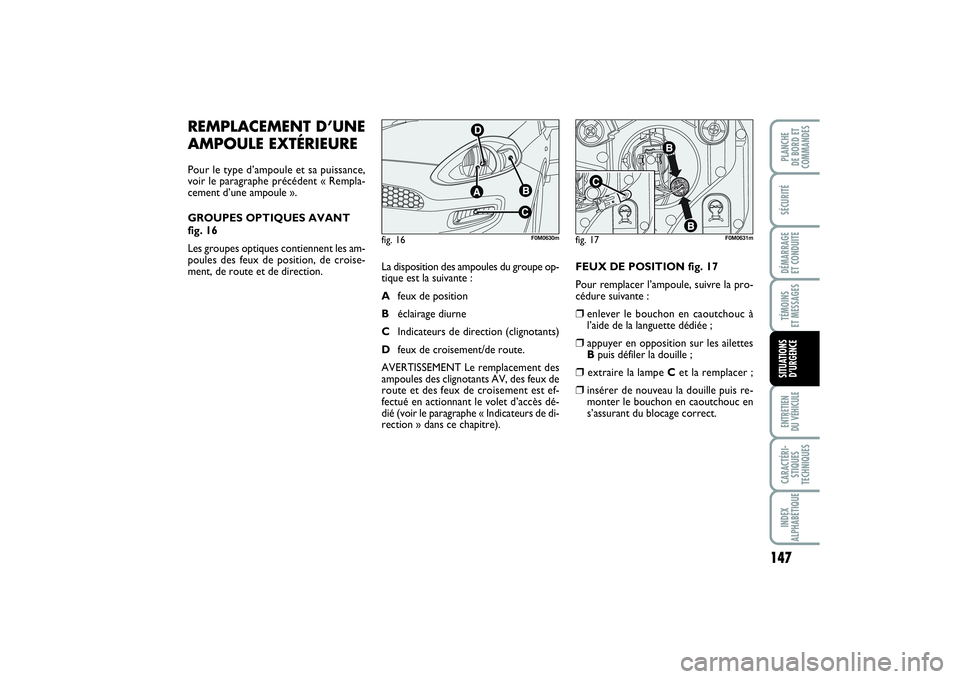

REMPLACEMENT D’UNE
AMPOULE EXTÉRIEUREPour le type d’ampoule et sa puissance,
voir le paragraphe précédent « Rempla-
cement d’une ampoule ».
GROUPES OPTIQUES AVANT
fig. 16
Les groupes optiques contiennent les am-
poules des feux de position, de croise-
ment, de route et de direction.La disposition des ampoules du groupe op-
tique est la suivante :
Afeux de position
Béclairage diurne
CIndicateurs de direction (clignotants)
Dfeux de croisement/de route.
AVERTISSEMENT Le remplacement des
ampoules des clignotants AV, des feux de
route et des feux de croisement est ef-
fectué en actionnant le volet d’accès dé-
dié (voir le paragraphe « Indicateurs de di-
rection » dans ce chapitre).FEUX DE POSITION fig. 17
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒
enlever le bouchon en caoutchouc à
l’aide de la languette dédiée ;
❒
appuyer en opposition sur les ailettes
Bpuis défiler la douille ;
❒
extraire la lampe Cet la remplacer ;
❒
insérer de nouveau la douille puis re-
monter le bouchon en caoutchouc en
s’assurant du blocage correct.
fig. 16
F0M0630m
fig. 17
F0M0631m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 147

148SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULE CARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

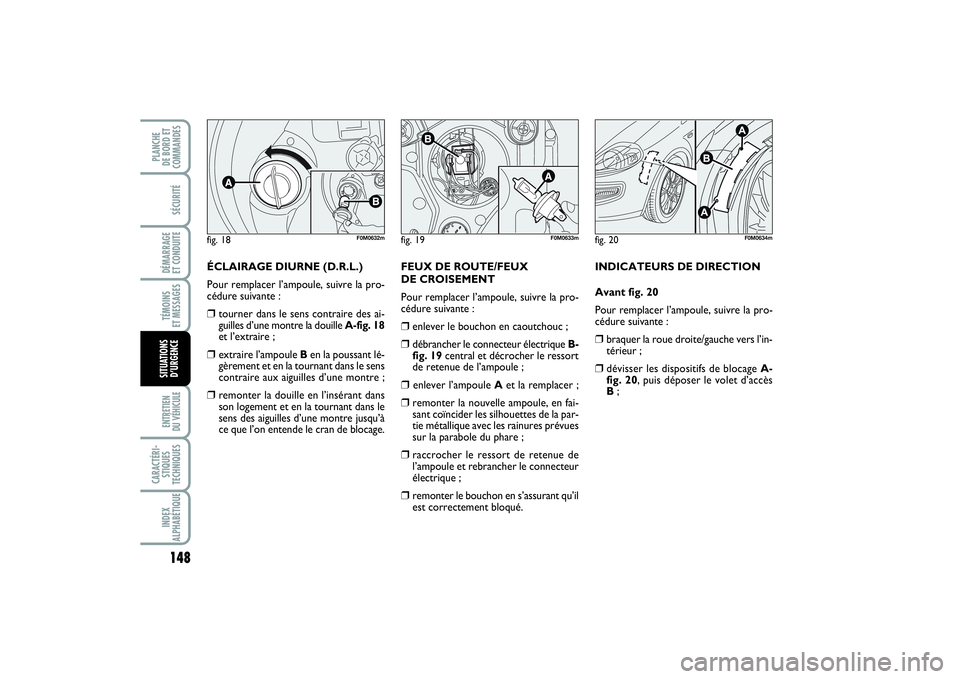

ÉCLAIRAGE DIURNE (D.R.L.)
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :❒
tourner dans le sens contraire des ai-
guilles d’une montre la douille A-fig. 18
et l’extraire ;
❒
extraire l’ampoule Ben la poussant lé-
gèrement et en la tournant dans le sens
contraire aux aiguilles d’une montre ;
❒
remonter la douille en l’insérant dans
son logement et en la tournant dans le
sens des aiguilles d’une montre jusqu’à
ce que l’on entende le cran de blocage.FEUX DE ROUTE/FEUX
DE CROISEMENT
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒
enlever le bouchon en caoutchouc ;
❒
débrancher le connecteur électrique B-
fig. 19central et décrocher le ressort
de retenue de l’ampoule ;
❒
enlever l’ampoule Aet la remplacer ;
❒
remonter la nouvelle ampoule, en fai-
sant coïncider les silhouettes de la par-
tie métallique avec les rainures prévues
sur la parabole du phare ;
❒
raccrocher le ressort de retenue de
l’ampoule et rebrancher le connecteur
électrique ;
❒
remonter le bouchon en s’assurant qu’il
est correctement bloqué.INDICATEURS DE DIRECTION
Avant fig. 20
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒
braquer la roue droite/gauche vers l’in-
térieur ;
❒
dévisser les dispositifs de blocage A-
fig. 20, puis déposer le volet d’accès
B;
fig. 18
F0M0632m
fig. 20
F0M0634m
fig. 19
F0M0633m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 148

149
SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULECARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE
❒
retirer le capot de protection C-fig. 21
en tournant dans le sens contraire des
aiguilles d’une montre ;
❒
enlever l’ampouleD-fig. 22en la pous-
sant légèrement et en la tournant dans
le sens contraire des aiguilles
(blocage à « baïonnette ») puis la rem-
placer ;
❒
remonter le couvercle/la douille C-fig.
170 en le tournant dans les sens des
aiguilles d’une montre en s’assurant du
blocage correct ;
❒
monter le volet B-fig. 169 puis visser les
dispositifs de blocage A.
Latéraux fig. 23Pour remplacer l’ampoule, suivre la pro-
cédure suivante :❒
agir sur le transparent Aen le poussant
vers la partie AV du véhicule, afin de
comprimer le ressort interne B, puis dé-
solidariser le groupe vers l’extérieur ;
❒
tourner la douille Cdans le sens
contraire des aiguilles d’une montre,
enlever l’ampoule Dclipsée et la rem-
placer ;
❒
remonter la douille Cdans le transpa-
rent en la tournant dans les sens des ai-
guilles d’une montre ;
❒
remonter le groupe en s’assurant du dé-
clic de blocage du ressort intérieur B.FEUX ANTI-BROUILLARD
(pour les versions/marchés où cela est
prévu)
Pour remplacer l'ampoule procéder com-
me suit :
❒
dévisser la vis A-fig. 24et extraire la
masque de protection B;
❒
dévisser les vis de fixation Cet extrai-
re le phare ;
fig. 21
F0M0635m
fig. 22
F0M0223m
fig. 24
F0M0638m
fig. 23
F0M0637m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 149

150SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULE CARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE
❒

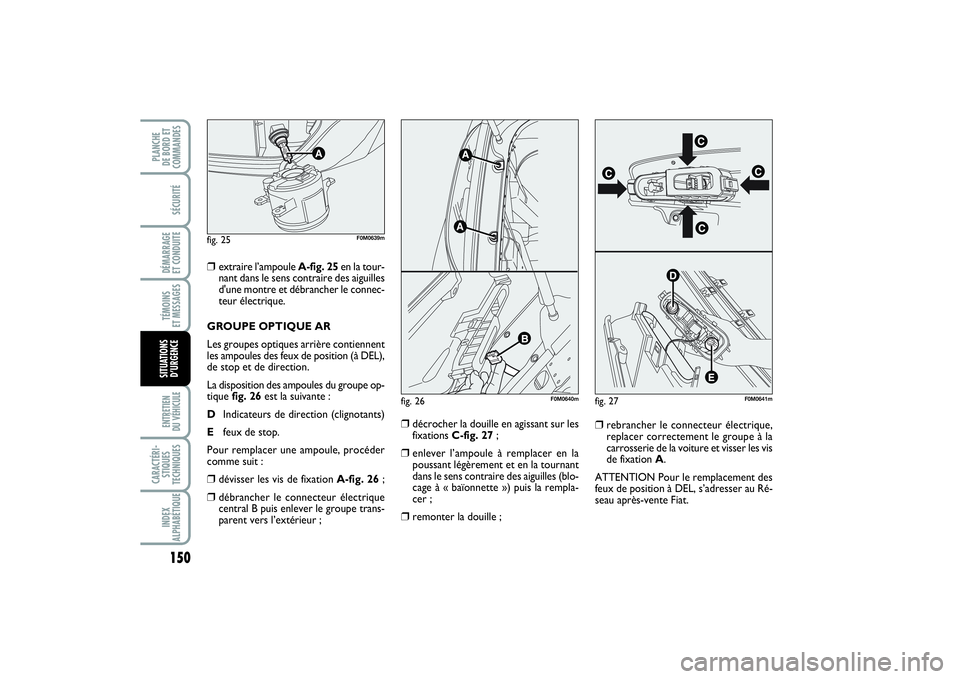

extraire l’ampoule A-fig. 25en la tour-
nant dans le sens contraire des aiguilles
d'une montre et débrancher le connec-
teur électrique.
GROUPE OPTIQUE AR
Les groupes optiques arrière contiennent
les ampoules des feux de position (à DEL),
de stop et de direction.
La disposition des ampoules du groupe op-
tique fig. 26est la suivante :
DIndicateurs de direction (clignotants)
Efeux de stop.
Pour remplacer une ampoule, procéder
comme suit :
❒
dévisser les vis de fixation A-fig. 26;
❒
débrancher le connecteur électrique
central B puis enlever le groupe trans-
parent vers l’extérieur ;
❒
décrocher la douille en agissant sur les
fixations C-fig. 27;
❒
enlever l’ampoule à remplacer en la
poussant légèrement et en la tournant
dans le sens contraire des aiguilles (blo-
cage à « baïonnette ») puis la rempla-
cer ;
❒
remonter la douille ;
❒
rebrancher le connecteur électrique,
replacer correctement le groupe à la
carrosserie de la voiture et visser les vis
de fixation A.
ATTENTION Pour le remplacement des
feux de position à DEL, s’adresser au Ré-
seau après-vente Fiat.
fig. 25
A
F0M0639m
fig. 26
F0M0640m
fig. 27
F0M0641m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 150

151
SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULECARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

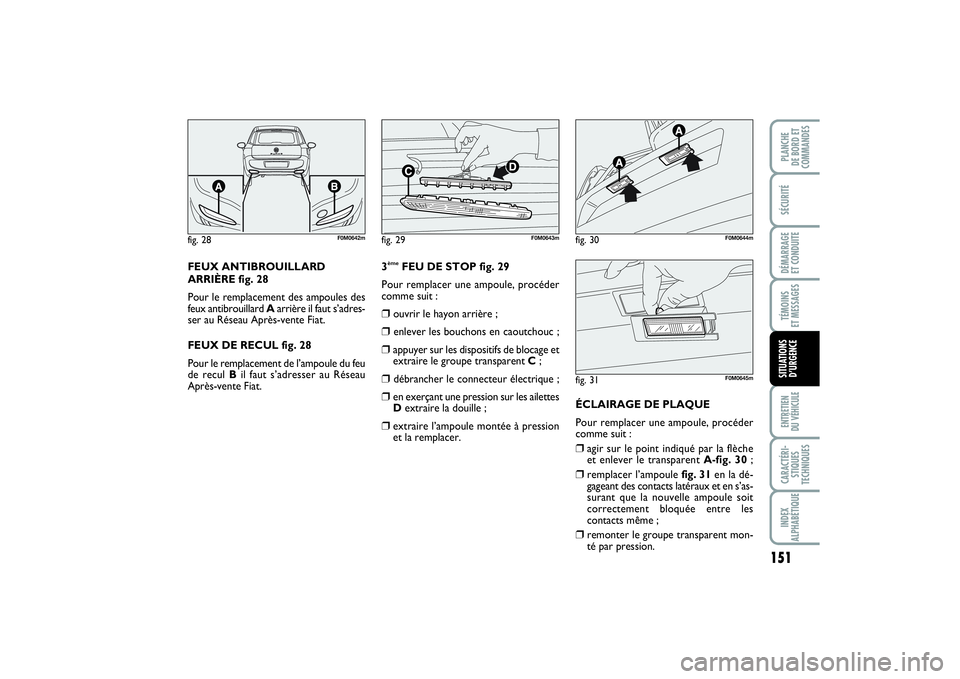

FEUX ANTIBROUILLARD
ARRIÈRE fig. 28
Pour le remplacement des ampoules des
feux antibrouillard Aarrière il faut s’adres-
ser au Réseau Après-vente Fiat.
FEUX DE RECUL fig. 28
Pour le remplacement de l’ampoule du feu
de recul Bil faut s’adresser au Réseau
Après-vente Fiat.3
ème
FEU DE STOP fig. 29
Pour remplacer une ampoule, procéder
comme suit :
❒
ouvrir le hayon arrière ;
❒
enlever les bouchons en caoutchouc ;
❒
appuyer sur les dispositifs de blocage et
extraire le groupe transparent C;
❒
débrancher le connecteur électrique ;
❒
en exerçant une pression sur les ailettes
Dextraire la douille ;
❒
extraire l’ampoule montée à pression
et la remplacer.ÉCLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder
comme suit :
❒
agir sur le point indiqué par la flèche
et enlever le transparent A-fig. 30;
❒
remplacer l’ampoule fig. 31en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit
correctement bloquée entre les
contacts même ;
❒
remonter le groupe transparent mon-
té par pression.
fig. 28
F0M0642m
fig. 29
F0M0643m
fig. 30
F0M0644m
fig. 31
F0M0645m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 151

152SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULE CARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE
REMPLACEMENT D’UNE
AMPOULE INTÉRIEUREPour le type d’ampoule et sa puissance,
voir les indications au paragraphe « Rem-
placement d’une ampoule ».
PLAFONNIER ARRIÈRE
(pour versions/marchés, où il est prévu)
Pour le remplacement des ampoules, pro-
céder comme suit :❒
agir sur les points indiqués par les flèches
et enlever le plafonnier D-fig. 30;
❒
ouvrir le volet de protection E-fig. 31;
❒
remplacer l’ampoule F-fig. 31en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit cor-
rectement bloquée entre les contacts
mêmes ;
❒
refermer le volet de protection E-fig.
31et réinsérer le plafonnier D-fig. 30
dans son logement en vérifiant qu’il soit
bien bloqué. PLAFONNIER AVANT
AVEC AMPOULES SPOT
(pour versions/marchés, où il est prévu)
Pour le remplacement des ampoules, pro-
céder comme suit :
❒
agir sur les points indiqués par les flèches
et enlever le plafonnier A-fig. 32;
❒
ouvrir le volet de protection B;
❒
remplacer les ampoules C-fig. 33en les
dégageant des contacts latéraux et en
s’assurant que les nouvelles ampoules
soient correctement bloquées entre les
contacts proprement dits ;
❒
refermer le volet B-fig. 33et fixer le pla-
fonnier A-fig. 32dans son logement en
vérifiant qu’il soit bien bloqué.
fig. 32
F0M0213m
fig. 33
F0M0234m
fig. 30
F0M0214m
fig. 31
F0M0235m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 152

153
SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULECARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

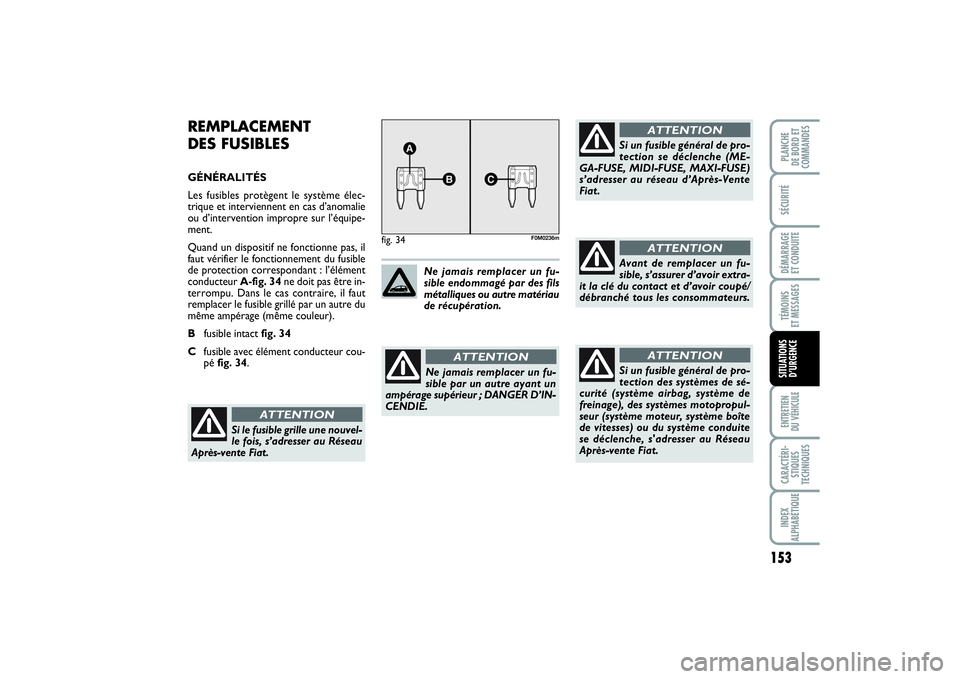

REMPLACEMENT
DES FUSIBLESGÉNÉRALITÉS
Les fusibles protègent le système élec-
trique et interviennent en cas d’anomalie
ou d’intervention impropre sur l’équipe-
ment.
Quand un dispositif ne fonctionne pas, il
faut vérifier le fonctionnement du fusible
de protection correspondant : l’élément
conducteur A-fig. 34ne doit pas être in-
terrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du
même ampérage (même couleur).
Bfusible intact fig. 34
Cfusible avec élément conducteur cou-
pé fig. 34.
fig. 34
F0M0236m
Ne jamais remplacer un fu-
sible par un autre ayant un
ampérage supérieur ; DANGER D’IN-
CENDIE.
ATTENTION
Ne jamais remplacer un fu-
sible endommagé par des fils
métalliques ou autre matériau
de récupération.
Si un fusible général de pro-
tection se déclenche (ME-
GA-FUSE, MIDI-FUSE, MAXI-FUSE)
s’adresser au réseau d’Après-Vente
Fiat.
ATTENTION
Si le fusible grille une nouvel-
le fois, s’adresser au Réseau
Après-vente Fiat.
ATTENTION
Avant de remplacer un fu-
sible, s’assurer d’avoir extra-
it la clé du contact et d’avoir coupé/
débranché tous les consommateurs.
ATTENTION
Si un fusible général de pro-
tection des systèmes de sé-
curité (système airbag, système de
freinage), des systèmes motopropul-
seur (système moteur, système boîte
de vitesses) ou du système conduite
se déclenche, s'adresser au Réseau
Après-vente Fiat.
ATTENTION
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 153

154SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULE CARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

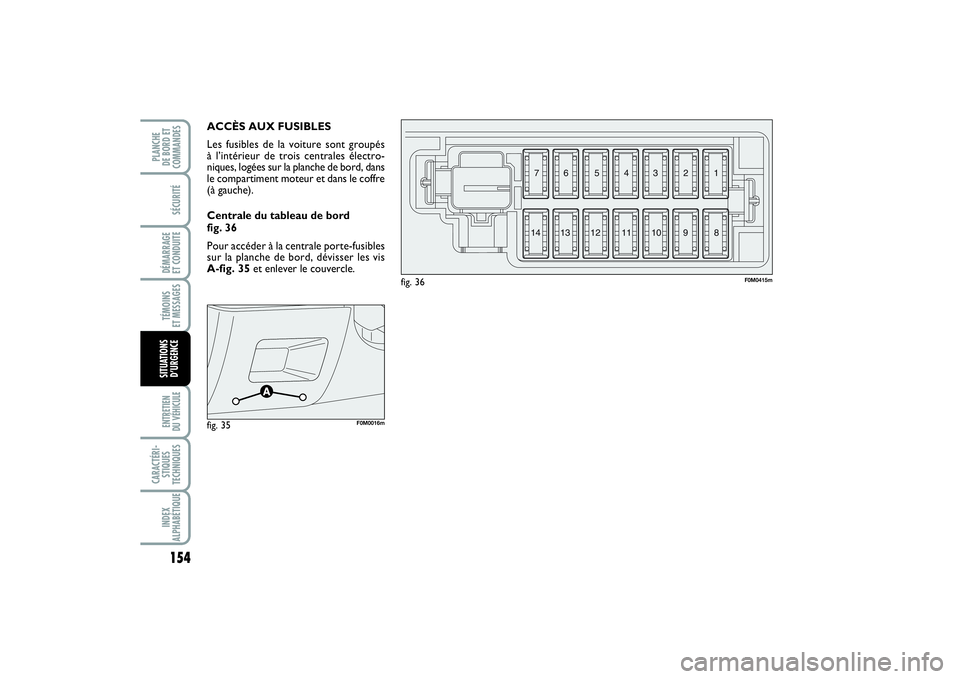

ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont groupés
à l’intérieur de trois centrales électro-
niques, logées sur la planche de bord, dans
le compartiment moteur et dans le coffre
(à gauche).
Centrale du tableau de bord
fig. 36
Pour accéder à la centrale porte-fusibles
sur la planche de bord, dévisser les vis
A-fig. 35et enlever le couvercle.
fig. 36
F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 35
F0M0016m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 154

155
SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULECARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

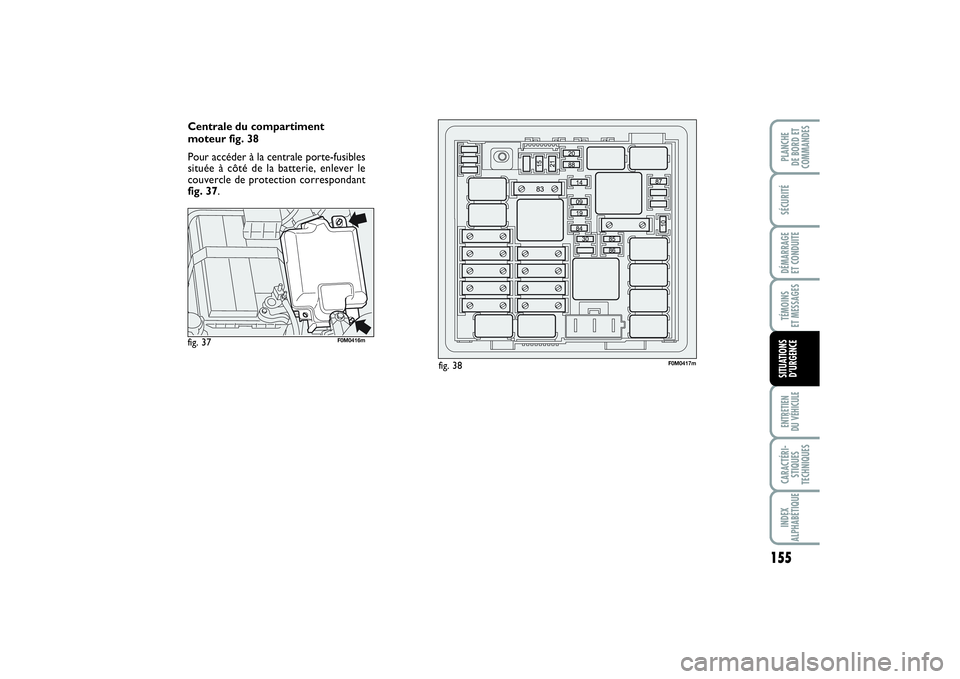

Centrale du compartiment
moteur fig. 38
Pour accéder à la centrale porte-fusibles
située à côté de la batterie, enlever le
couvercle de protection correspondant
fig. 37.
fig. 38
F0M0417m
fig. 37
F0M0416m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 155

156SÉCURITÉDÉMARRAGE
ET CONDUITETÉMOINS
ET MESSAGESENTRETIEN
DU VÉHICULE CARACTÉRI-
STIQUES
TECHNIQUESINDEX
ALPHABÉTIQUEPLANCHE
DE BORD ET
COMMANDESSITUATIONS
D’URGENCE

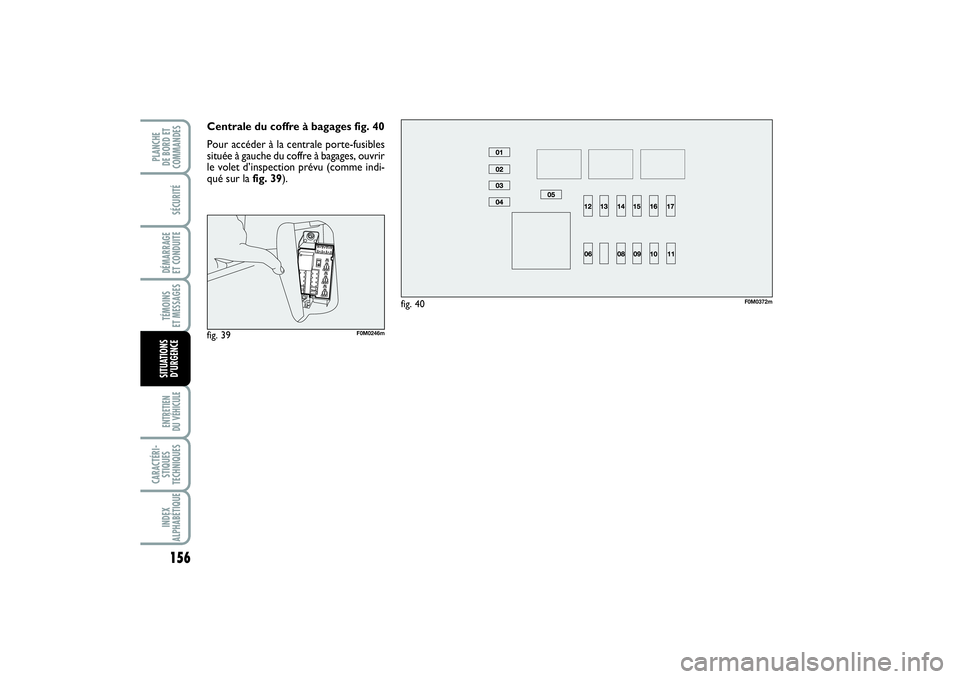

Centrale du coffre à bagages fig. 40
Pour accéder à la centrale porte-fusibles
située à gauche du coffre à bagages, ouvrir
le volet d’inspection prévu (comme indi-
qué sur lafig. 39).
fig. 40
F0M0372m
fig. 39
F0M0246m
133-164 PUNTO POP 1ed FR 29/08/13 15.35 Pagina 156
