FIAT PUNTO 2015 Notice d'entretien (in French)

147
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

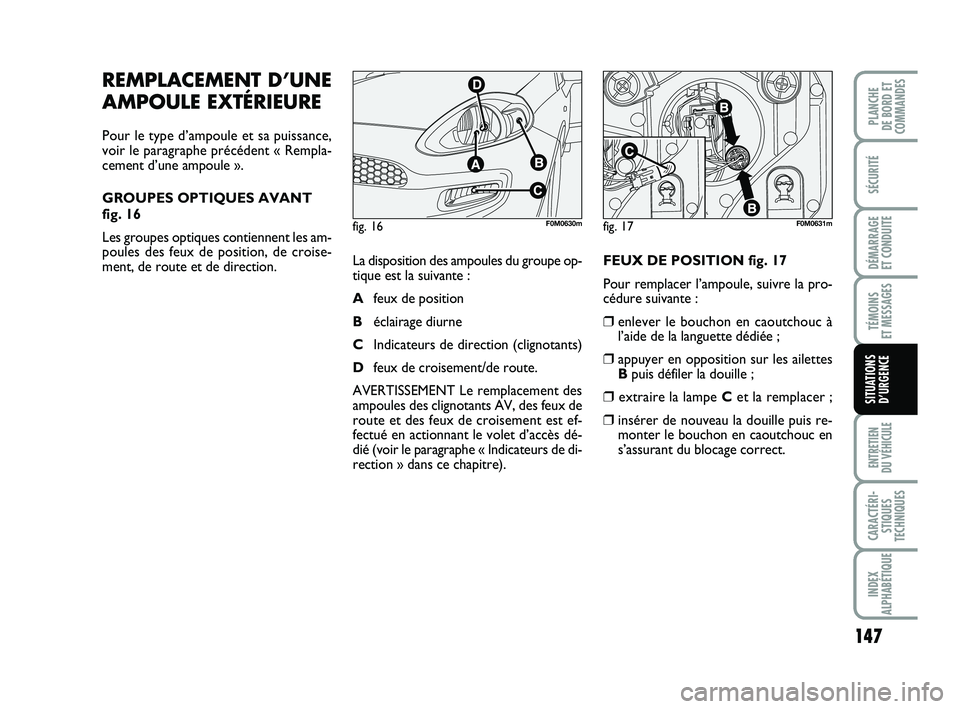

REMPLACEMENT D’UNE
AMPOULE EXTÉRIEURE
Pour le type d’ampoule et sa puissance,
voir le paragraphe précédent « Rempla-
cement d’une ampoule ».
GROUPES OPTIQUES AVANT
fig. 16
Les groupes optiques contiennent les am-
poules des feux de position, de croise-
ment, de route et de direction. La disposition des ampoules du groupe op-
tique est la suivante :
A
feux de position
B éclairage diurne
C Indicateurs de direction (clignotants)
D feux de croisement/de route.
AVERTISSEMENT Le remplacement des
ampoules des clignotants AV, des feux de
route et des feux de croisement est ef-
fectué en actionnant le volet d’accès dé-
dié (voir le paragraphe « Indicateurs de di-
rection » dans ce chapitre). FEUX DE POSITION fig. 17
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒enlever le bouchon en caoutchouc à
l’aide de la languette dédiée ;
❒appuyer en opposition sur les ailettes
B
puis défiler la douille ;
❒extraire la lampe C et la remplacer ;
❒insérer de nouveau la douille puis re-
monter le bouchon en caoutchouc en
s’assurant du blocage correct.
fig. 16F0M0630mfig. 17F0M0631m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 147

148
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

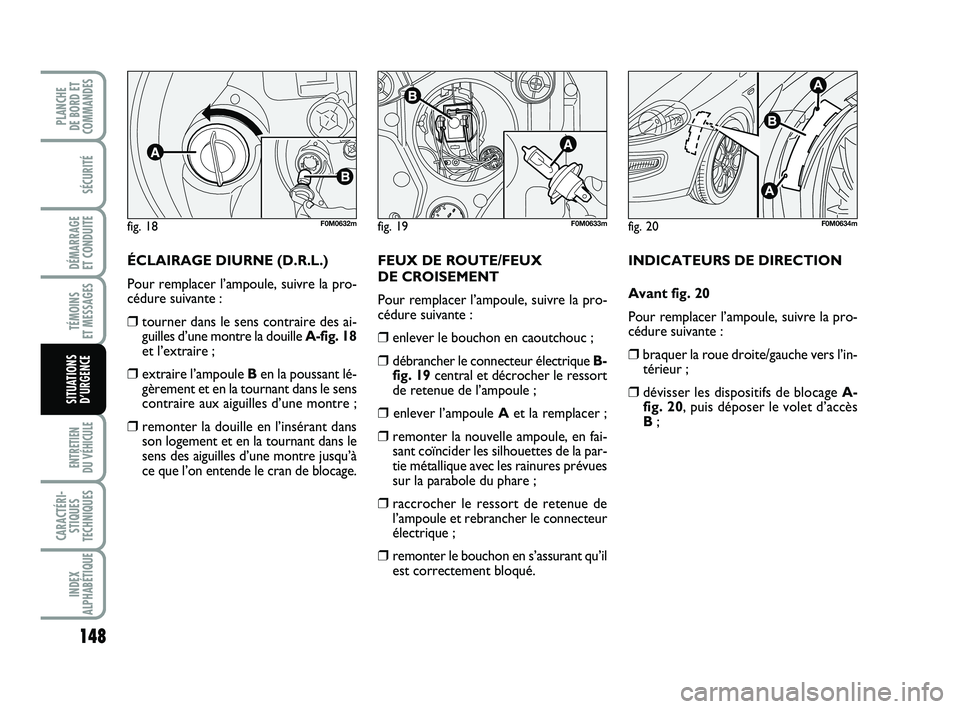

ÉCLAIRAGE DIURNE (D.R.L.)
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒tourner dans le sens contraire des ai-
guilles d’une montre la douille A-fig. 18
et l’extraire ;
❒extraire l’ampoule B en la poussant lé-
gèrement et en la tournant dans le sens
contraire aux aiguilles d’une montre ;
❒remonter la douille en l’insérant dans
son logement et en la tournant dans le
sens des aiguilles d’une montre jusqu’à
ce que l’on entende le cran de blocage. FEUX DE ROUTE/FEUX
DE CROISEMENT
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒enlever le bouchon en caoutchouc ;
❒débrancher le connecteur électrique
B-
fig. 19 central et décrocher le ressort
de retenue de l’ampoule ;
❒enlever l’ampoule A et la remplacer ;
❒remonter la nouvelle ampoule, en fai-
sant coïncider les silhouettes de la par-
tie métallique avec les rainures prévues
sur la parabole du phare ;
❒raccrocher le ressort de retenue de
l’ampoule et rebrancher le connecteur
électrique ;
❒remonter le bouchon en s’assurant qu’il
est correctement bloqué. INDICATEURS DE DIRECTION
Avant fig. 20
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒braquer la roue droite/gauche vers l’in-
térieur ;
❒dévisser les dispositifs de blocage A-
fig. 20, puis déposer le volet d’accès
B ;
fig. 18F0M0632mfig. 20F0M0634mfig. 19F0M0633m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 148

149
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

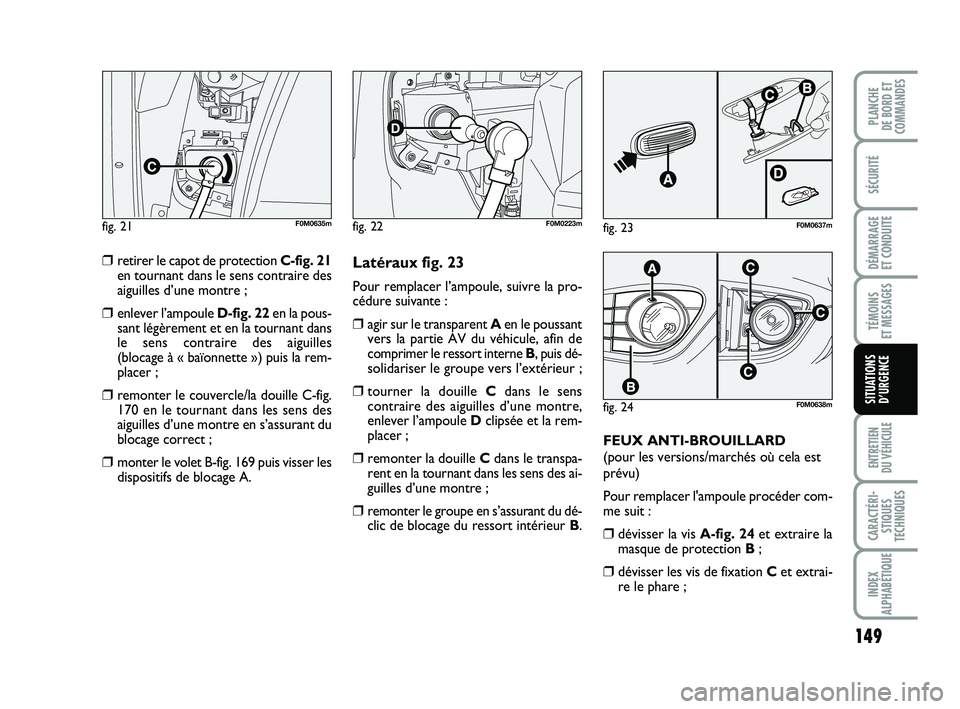

❒retirer le capot de protection C-fig. 21
en tournant dans le sens contraire des
aiguilles d’une montre ;
❒enlever l’ampoule D-fig. 22en la pous-
sant légèrement et en la tournant dans
le sens contraire des aiguilles
(blocage à « baïonnette ») puis la rem-
placer ;
❒remonter le couvercle/la douille C-fig.
170 en le tournant dans les sens des
aiguilles d’une montre en s’assurant du
blocage correct ;
❒monter le volet B-fig. 169 puis visser les
dispositifs de blocage A.
Latéraux fig. 23
Pour remplacer l’ampoule, suivre la pro-
cédure suivante :
❒agir sur le transparent Aen le poussant
vers la partie AV du véhicule, afin de
comprimer le ressort interne B , puis dé-
solidariser le groupe vers l’extérieur ;
❒tourner la douille C dans le sens
contraire des aiguilles d’une montre,
enlever l’ampoule D clipsée et la rem-
placer ;
❒remonter la douille C dans le transpa-
rent en la tournant dans les sens des ai-
guilles d’une montre ;
❒remonter le groupe en s’assurant du dé-
clic de blocage du ressort intérieur B .FEUX ANTI-BROUILLARD
(pour les versions/marchés où cela est
prévu)
Pour remplacer l'ampoule procéder com-
me suit :
❒dévisser la vis A-fig. 24
et extraire la
masque de protection B;
❒dévisser les vis de fixation Cet extrai-
re le phare ;
fig. 21F0M0635mfig. 22F0M0223m
fig. 24F0M0638m
fig. 23F0M0637m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 149

150
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

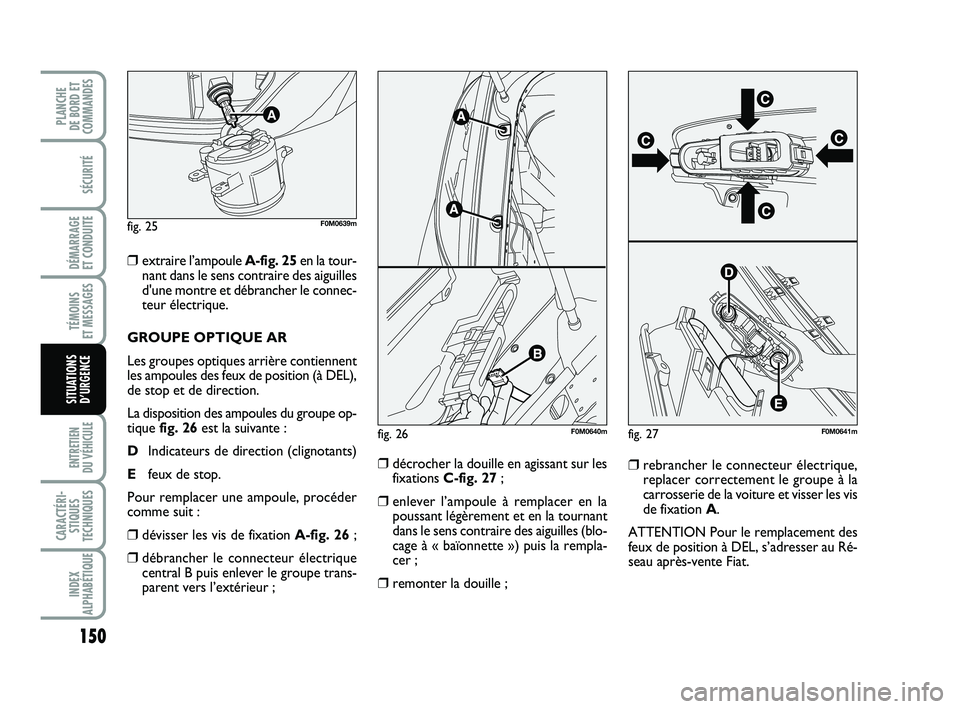

❒extraire l’ampoule A-fig. 25 en la tour-
nant dans le sens contraire des aiguilles
d'une montre et débrancher le connec-
teur électrique.
GROUPE OPTIQUE AR
Les groupes optiques arrière contiennent
les ampoules des feux de position (à DEL),
de stop et de direction.
La disposition des ampoules du groupe op-
tique fig. 26 est la suivante :
D Indicateurs de direction (clignotants)
E feux de stop.
Pour remplacer une ampoule, procéder
comme suit :
❒dévisser les vis de fixation A-fig. 26;
❒débrancher le connecteur électrique
central B puis enlever le groupe trans-
parent vers l’extérieur ;
❒décrocher la douille en agissant sur les
fixations C-fig. 27 ;
❒enlever l’ampoule à remplacer en la
poussant légèrement et en la tournant
dans le sens contraire des aiguilles (blo-
cage à « baïonnette ») puis la rempla-
cer ;
❒remonter la douille ;
❒rebrancher le connecteur électrique,
replacer correctement le groupe à la
carrosserie de la voiture et visser les vis
de fixation A .
ATTENTION Pour le remplacement des
feux de position à DEL, s’adresser au Ré-
seau après-vente Fiat.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 150

151
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

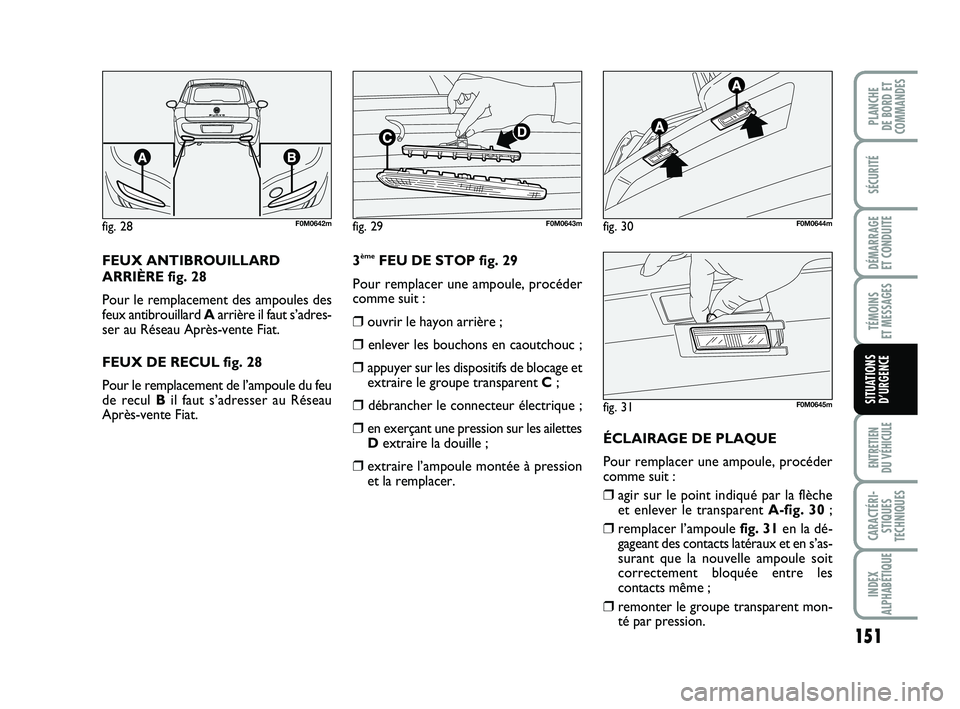

FEUX ANTIBROUILLARD
ARRIÈRE fig. 28
Pour le remplacement des ampoules des
feux antibrouillard A arrière il faut s’adres-
ser au Réseau Après-vente Fiat.
FEUX DE RECUL fig. 28
Pour le remplacement de l’ampoule du feu
de recul B il faut s’adresser au Réseau
Après-vente Fiat. 3èmeFEU DE STOP fig. 29
Pour remplacer une ampoule, procéder
comme suit :
❒ouvrir le hayon arrière ;
❒enlever les bouchons en caoutchouc ;
❒appuyer sur les dispositifs de blocage et
extraire le groupe transparent C;
❒débrancher le connecteur électrique ;
❒en exerçant une pression sur les ailettes
D extraire la douille ;
❒extraire l’ampoule montée à pression
et la remplacer. ÉCLAIRAGE DE PLAQUE
Pour remplacer une ampoule, procéder
comme suit :
❒agir sur le point indiqué par la flèche
et enlever le transparent
A-fig. 30;
❒remplacer l’ampoule fig. 31en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit
correctement bloquée entre les
contacts même ;
❒remonter le groupe transparent mon-
té par pression.
fig. 28F0M0642mfig. 29F0M0643mfig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 151

152
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

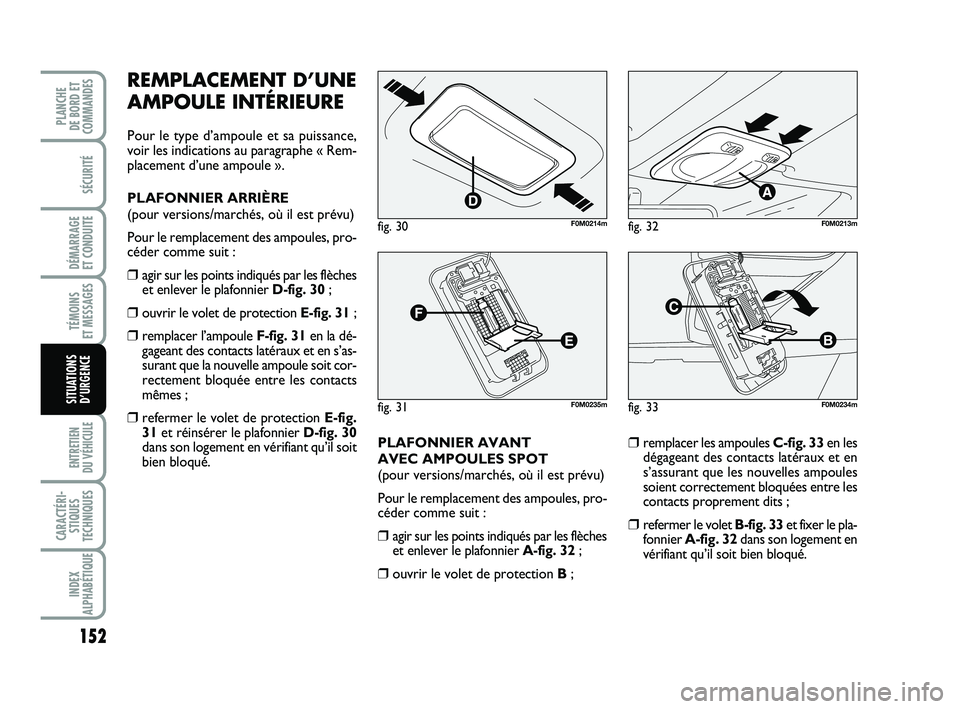

REMPLACEMENT D’UNE
AMPOULE INTÉRIEURE
Pour le type d’ampoule et sa puissance,
voir les indications au paragraphe « Rem-
placement d’une ampoule ».
PLAFONNIER ARRIÈRE
(pour versions/marchés, où il est prévu)
Pour le remplacement des ampoules, pro-
céder comme suit :
❒agir sur les points indiqués par les flècheset enlever le plafonnier D-fig. 30;
❒ouvrir le volet de protection E-fig. 31;
❒remplacer l’ampoule F-fig. 31 en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit cor-
rectement bloquée entre les contacts
mêmes ;
❒refermer le volet de protection E-fig.
31 et réinsérer le plafonnier D-fig. 30
dans son logement en vérifiant qu’il soit
bien bloqué. PLAFONNIER AVANT
AVEC AMPOULES SPOT
(pour versions/marchés, où il est prévu)
Pour le remplacement des ampoules, pro-
céder comme suit :
❒agir sur les points indiqués par les flèches
et enlever le plafonnier A-fig. 32;
❒ouvrir le volet de protection B;
❒remplacer les ampoules C-fig. 33 en les
dégageant des contacts latéraux et en
s’assurant que les nouvelles ampoules
soient correctement bloquées entre les
contacts proprement dits ;
❒refermer le volet B-fig. 33 et fixer le pla-
fonnier A-fig. 32 dans son logement en
vérifiant qu’il soit bien bloqué.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 152

153
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

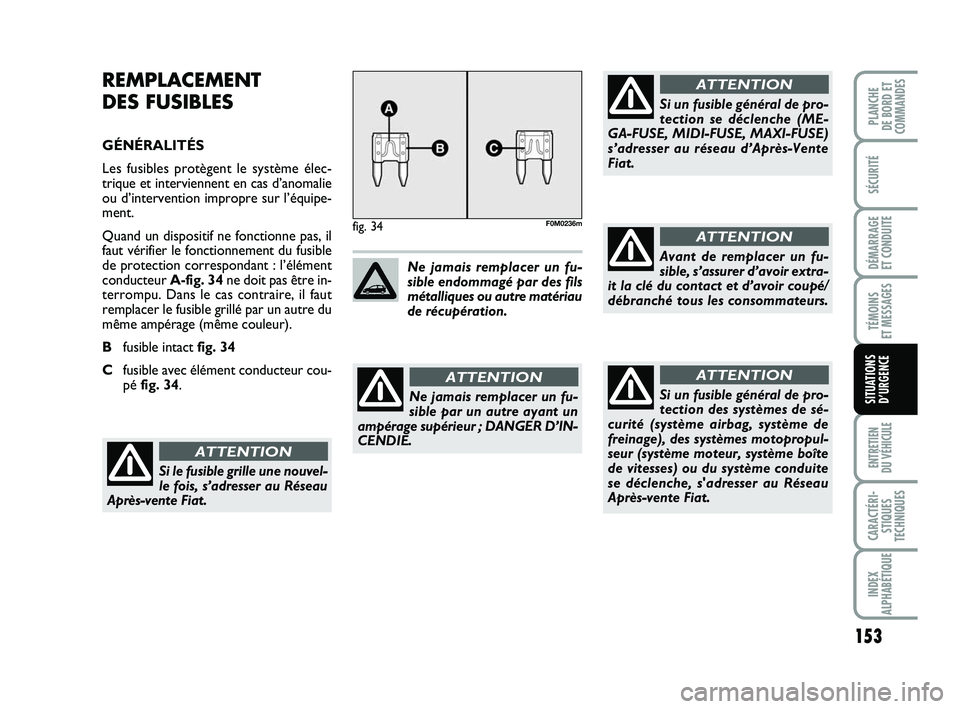

REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système élec-
trique et interviennent en cas d’anomalie
ou d’intervention impropre sur l’équipe-
ment.
Quand un dispositif ne fonctionne pas, il
faut vérifier le fonctionnement du fusible
de protection correspondant : l’élément
conducteur A-fig. 34ne doit pas être in-
terrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B fusible intact fig. 34
C fusible avec élément conducteur cou-
pé fig. 34.
fig. 34F0M0236m
Ne jamais remplacer un fu-
sible par un autre ayant un
ampérage supérieur ; DANGER D’IN-
CENDIE.
ATTENTION
Ne jamais remplacer un fu-
sible endommagé par des fils
métalliques ou autre matériau
de récupération.
Si un fusible général de pro-
tection se déclenche (ME-
GA-FUSE, MIDI-FUSE, MAXI-FUSE)
s’adresser au réseau d’Après-Vente
Fiat.
ATTENTION
Si le fusible grille une nouvel-
le fois, s’adresser au Réseau
Après-vente Fiat.
ATTENTION
Avant de remplacer un fu-
sible, s’assurer d’avoir extra-
it la clé du contact et d’avoir coupé/
débranché tous les consommateurs.
ATTENTION
Si un fusible général de pro-
tection des systèmes de sé-
curité (système airbag, système de
freinage), des systèmes motopropul-
seur (système moteur, système boîte
de vitesses) ou du système conduite
se déclenche, s'adresser au Réseau
Après-vente Fiat.
ATTENTION
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 153

154
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

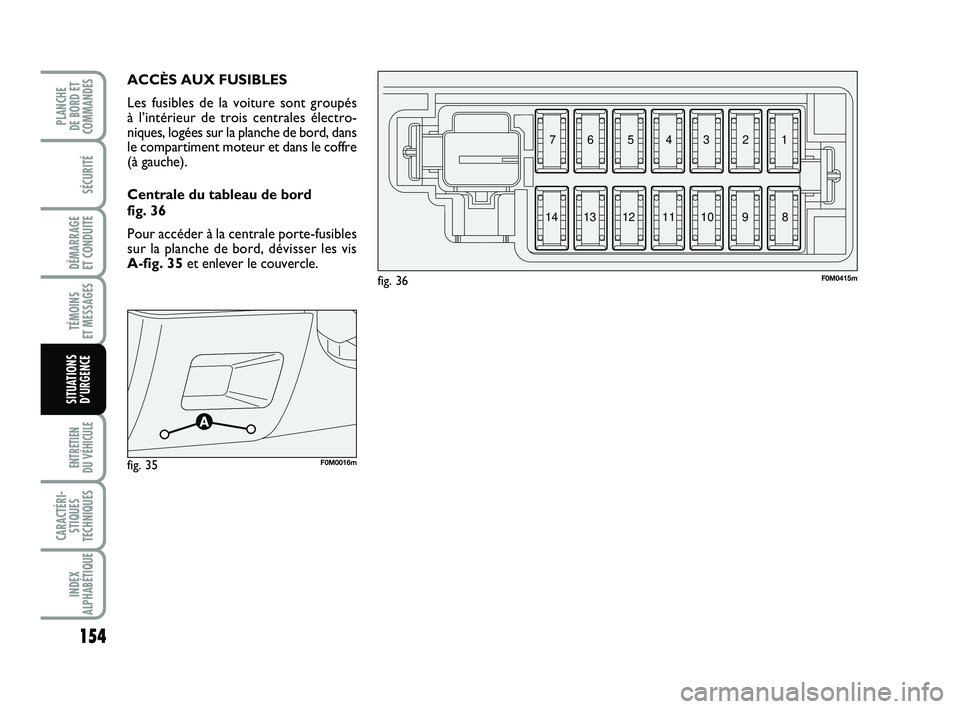

ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont groupés
à l’intérieur de trois centrales électro-
niques, logées sur la planche de bord, dans
le compartiment moteur et dans le coffre
(à gauche).
Centrale du tableau de bord
fig. 36
Pour accéder à la centrale porte-fusibles
sur la planche de bord, dévisser les vis
A-fig. 35 et enlever le couvercle.
fig. 36F0M0415m
34567
89101112
1314 12
fig. 35F0M0016m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 154

155
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

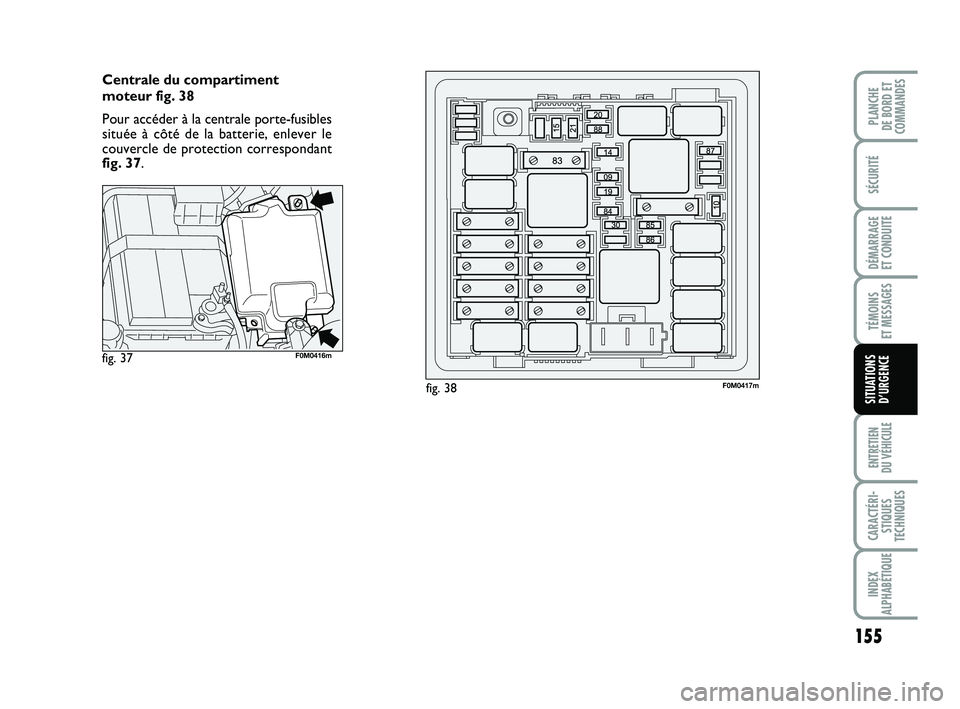

Centrale du compartiment
moteur fig. 38
Pour accéder à la centrale porte-fusibles
située à côté de la batterie, enlever le
couvercle de protection correspondant
fig. 37.
fig. 38F0M0417m
fig. 37F0M0416m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 155

156
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
ENTRETIEN
DU VÉHICULE
CARACTÉRI- STIQUES
TECHNIQUES
INDEX
ALPHABÉTIQUE
PLANCHE
DE BORD ET
COMMANDES
SITUATIONS D’URGENCE

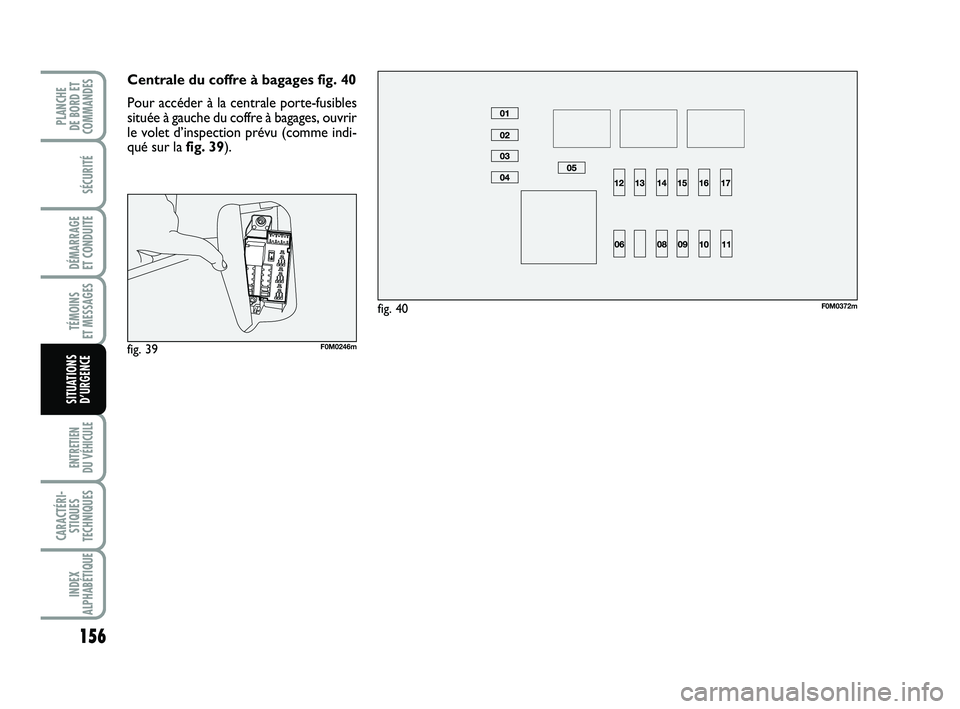

Centrale du coffre à bagages fig. 40
Pour accéder à la centrale porte-fusibles
située à gauche du coffre à bagages, ouvrir
le volet d’inspection prévu (comme indi-
qué sur la fig. 39).
fig. 40F0M0372m
fig. 39F0M0246m
133-164 PUNTO POP 1ed FR 24/03/14 11:49 Pagina 156
