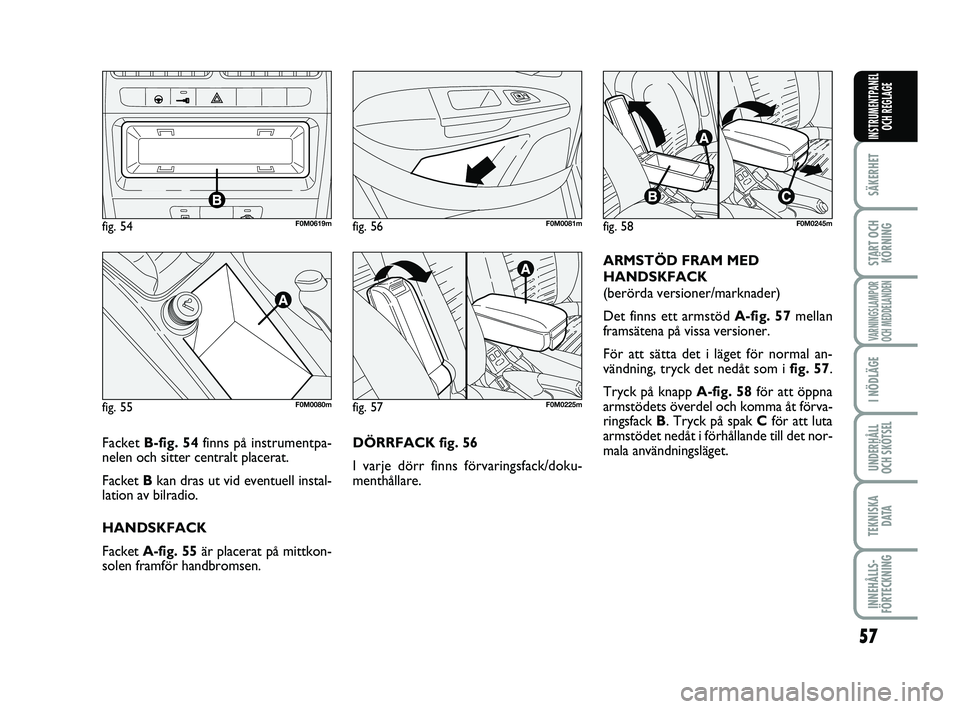

DÖRRFACK fig. 56
I varje dörr finns förvaringsfack/doku-
menthållare. ARMSTÖD FRAM MED
HANDSKFACK
(berörda versioner/marknader)
Det finns ett armstöd
A-fig. 57mellan
framsätena på vissa versioner.
För att sätta det i läget för normal an-
vändning, tryck det nedåt som i fig. 57.
Tryck på knapp A-fig. 58 för att öppna
armstödets överdel och komma åt förva-
ringsfack B. Tryck på spak C för att luta
armstödet nedåt i förhållande till det nor-
mala användningsläget.
fig. 54F0M0619m
fig. 55F0M0080mfig. 57F0M0225m
fig. 58F0M0245mfig. 56F0M0081m
Facket B-fig. 54 finns på instrumentpa-
nelen och sitter centralt placerat.
Facket Bkan dras ut vid eventuell instal-
lation av bilradio.
HANDSKFACK
Facket A-fig. 55 är placerat på mittkon-
solen framför handbromsen.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 57

58
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
CIGARETTÄNDARE fig. 62
Den sitter på mittkonsolen framför hand-
bromsen.
För att använda cigarettändaren, tryck på
knappen Amed startnyckeln i läget MAR.
Efter ca 15 sekunder återgår knappen
automatiskt tillbaka till ursprungsläget och
cigarettändaren kan användas.
OBSERVERA! Kontrollera alltid att ciga-
rettändaren kopplats från.
fig. 62F0M0084m
Cigarettändaren blir mycket
het. Hantera den försiktigt
och undvik att den används av barn.
Fara för brand och/eller brännskador.
VARNING
MUGGHÅLLARE
– BURKHÅLLARE fig. 59-60
Mugg-/burkhållare är placerade på mitt-
konsolen (två framför handbromsen och
en bakom). KORTHÅLLARE – CD-HÅLLARE
fig. 61
Det finns korthållare på mittkonsolen för
telefonkort, CD-hållare, magnetkort och
kvitton.
fig. 59F0M0082mfig. 61F0M0083m
fig. 60F0M0118m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 58

59
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

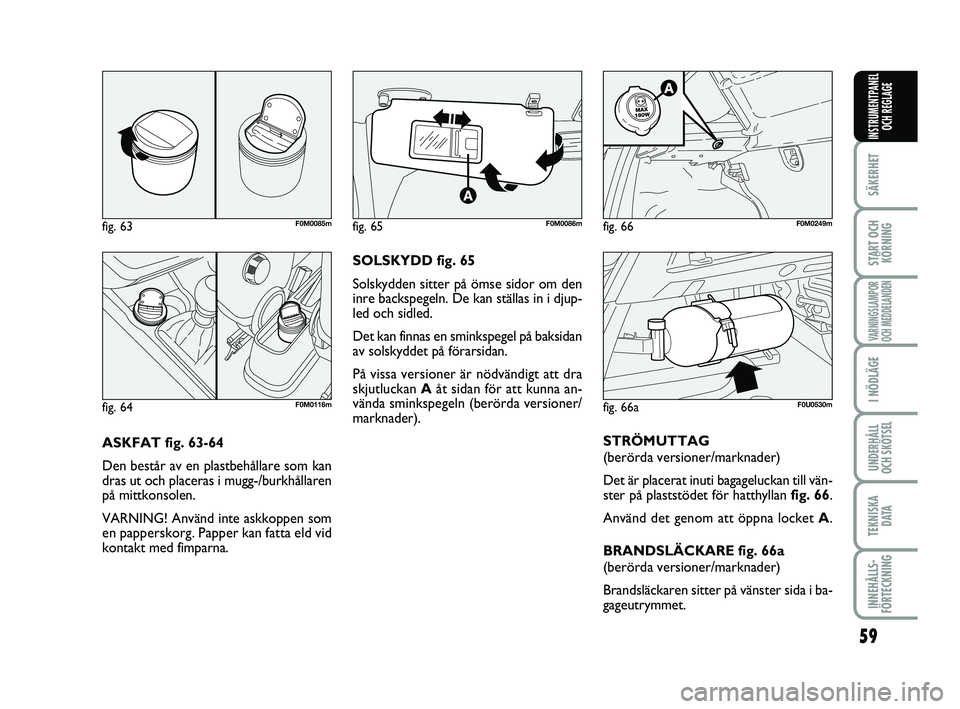

ASKFAT fig. 63-64
Den består av en plastbehållare som kan
dras ut och placeras i mugg-/burkhållaren
på mittkonsolen.
VARNING! Använd inte askkoppen som
en papperskorg. Papper kan fatta eld vid
kontakt med fimparna. SOLSKYDD fig. 65
Solskydden sitter på ömse sidor om den
inre backspegeln. De kan ställas in i djup-
led och sidled.
Det kan finnas en sminkspegel på baksidan
av solskyddet på förarsidan.
På vissa versioner är nödvändigt att dra
skjutluckan
Aåt sidan för att kunna an-
vända sminkspegeln (berörda versioner/
marknader).
fig. 63F0M0085mfig. 65F0M0086mfig. 66F0M0249m
fig. 64F0M0116mfig. 66aF0U0530m
STRÖMUTTAG
(berörda versioner/marknader)
Det är placerat inuti bagageluckan till vän-
ster på plaststödet för hatthyllan fig. 66.
Använd det genom att öppna locket A.
BRANDSLÄCKARE fig. 66a
(berörda versioner/marknader)
Brandsläckaren sitter på vänster sida i ba-
gageutrymmet.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 59

60
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

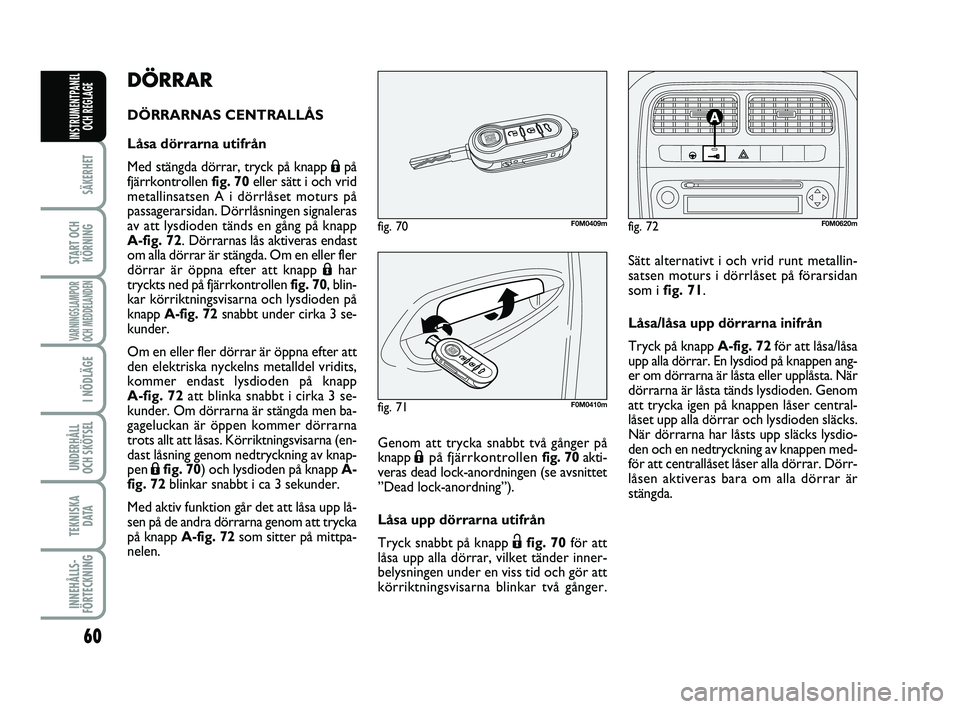

DÖRRAR
DÖRRARNAS CENTRALLÅS
Låsa dörrarna utifrån
Med stängda dörrar, tryck på knapp
Ápå
fjärrkontrollen fig. 70eller sätt i och vrid
metallinsatsen A i dörrlåset moturs på
passagerarsidan. Dörrlåsningen signaleras
av att lysdioden tänds en gång på knapp
A-fig. 72. Dörrarnas lås aktiveras endast
om alla dörrar är stängda. Om en eller fler
dörrar är öppna efter att knapp
Áhar
tryckts ned på fjärrkontrollen fig. 70, blin-
kar körriktningsvisarna och lysdioden på
knapp A-fig. 72 snabbt under cirka 3 se-
kunder.
Om en eller fler dörrar är öppna efter att
den elektriska nyckelns metalldel vridits,
kommer endast lysdioden på knapp
A-fig. 72 att blinka snabbt i cirka 3 se-
kunder. Om dörrarna är stängda men ba-
gageluckan är öppen kommer dörrarna
trots allt att låsas. Körriktningsvisarna (en-
dast låsning genom nedtryckning av knap-
pen
Áfig. 70) och lysdioden på knapp A-
fig. 72 blinkar snabbt i ca 3 sekunder.
Med aktiv funktion går det att låsa upp lå-
sen på de andra dörrarna genom att trycka
på knapp A-fig. 72 som sitter på mittpa-
nelen. Genom att trycka snabbt två gånger på
knapp Á
på fjärrkontrollen fig. 70 akti-
veras dead lock-anordningen (se avsnittet
”Dead lock-anordning”).
Låsa upp dörrarna utifrån
Tryck snabbt på knapp
Ëfig. 70 för att
låsa upp alla dörrar, vilket tänder inner-
belysningen under en viss tid och gör att
körriktningsvisarna blinkar två gånger.
fig. 72F0M0620m
Sätt alternativt i och vrid runt metallin-
satsen moturs i dörrlåset på förarsidan
som i fig. 71.
Låsa/låsa upp dörrarna inifrån
Tryck på knapp A-fig. 72 för att låsa/låsa
upp alla dörrar. En lysdiod på knappen ang-
er om dörrarna är låsta eller upplåsta. När
dörrarna är låsta tänds lysdioden. Genom
att trycka igen på knappen låser central-
låset upp alla dörrar och lysdioden släcks.
När dörrarna har låsts upp släcks lysdio-
den och en nedtryckning av knappen med-
för att centrallåset låser alla dörrar. Dörr-
låsen aktiveras bara om alla dörrar är
stängda.
fig. 71F0M0410m
fig. 70F0M0409m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 60

61
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

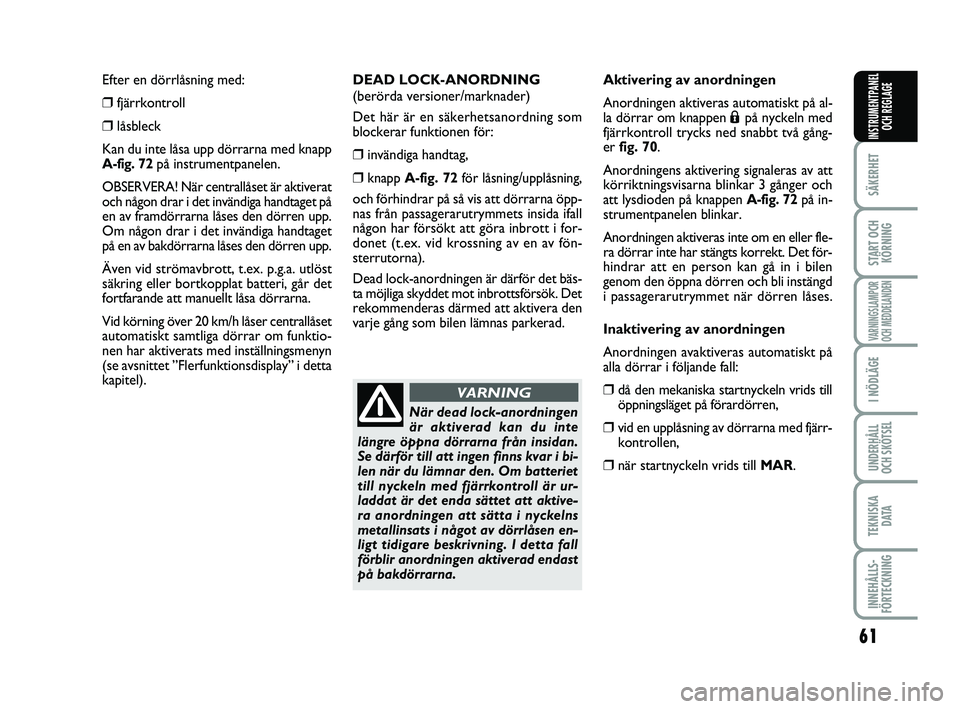

Efter en dörrlåsning med:
❒fjärrkontroll
❒låsbleck
Kan du inte låsa upp dörrarna med knapp
A-fig. 72på instrumentpanelen.
OBSERVERA! När centrallåset är aktiverat
och någon drar i det invändiga handtaget på
en av framdörrarna låses den dörren upp.
Om någon drar i det invändiga handtaget
på en av bakdörrarna låses den dörren upp.
Även vid strömavbrott, t.ex. p.g.a. utlöst
säkring eller bortkopplat batteri, går det
fortfarande att manuellt låsa dörrarna.
Vid körning över 20 km/h låser centrallåset
automatiskt samtliga dörrar om funktio-
nen har aktiverats med inställningsmenyn
(se avsnittet ”Flerfunktionsdisplay” i detta
kapitel).
När dead lock-anordningen
är aktiverad kan du inte
längre öppna dörrarna från insidan.
Se därför till att ingen finns kvar i bi-
len när du lämnar den. Om batteriet
till nyckeln med fjärrkontroll är ur-
laddat är det enda sättet att aktive-
ra anordningen att sätta i nyckelns
metallinsats i något av dörrlåsen en-
ligt tidigare beskrivning. I detta fall
förblir anordningen aktiverad endast
på bakdörrarna.
DEAD LOCK-ANORDNING
(berörda versioner/marknader)
Det här är en säkerhetsanordning som
blockerar funktionen för:
❒invändiga handtag,
❒knapp
A-fig. 72 för låsning/upplåsning,
och förhindrar på så vis att dörrarna öpp-
nas från passagerarutrymmets insida ifall
någon har försökt att göra inbrott i for-
donet (t.ex. vid krossning av en av fön-
sterrutorna).
Dead lock-anordningen är därför det bäs-
ta möjliga skyddet mot inbrottsförsök. Det
rekommenderas därmed att aktivera den
varje gång som bilen lämnas parkerad. Aktivering av anordningen
Anordningen aktiveras automatiskt på al-
la dörrar om knappen
Ápå nyckeln med
fjärrkontroll trycks ned snabbt två gång-
er fig. 70.
Anordningens aktivering signaleras av att
körriktningsvisarna blinkar 3 gånger och
att lysdioden på knappen
A-fig. 72på in-
strumentpanelen blinkar.
Anordningen aktiveras inte om en eller fle-
ra dörrar inte har stängts korrekt. Det för-
hindrar att en person kan gå in i bilen
genom den öppna dörren och bli instängd
i passagerarutrymmet när dörren låses.
Inaktivering av anordningen
Anordningen avaktiveras automatiskt på
alla dörrar i följande fall:
❒då den mekaniska startnyckeln vrids till öppningsläget på förardörren,
❒vid en upplåsning av dörrarna med fjärr-kontrollen,
❒när startnyckeln vrids till MAR.
VARNING
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 61

62
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
NÖDLÅSANORDNING FÖR
BAKDÖRRAR (5-dörrarsmodell)
fig. 74
Bakdörrarna är försedda med en anord-
ning som gör att de går att låsa även utan
ström.
Gör så här:
❒sätt i startnyckeln i springa B,
❒vrid från läge 2 till läge 1och stäng
dörren.
När anordningen är aktiverad öppnas bak-
dörrarna inifrån med dörrhandtagen.
Aktivera inte barnlåset om
nödlåsanordningen för bak-
dörrarna är aktiverad.
Om båda anordningarna har aktive-
rats använder du det invändiga dörr-
handtaget för att avaktivera nödlå-
sanordningen av bakdörrarna och
öppnar därefter bakdörren med det
utvändiga dörrhandtaget.

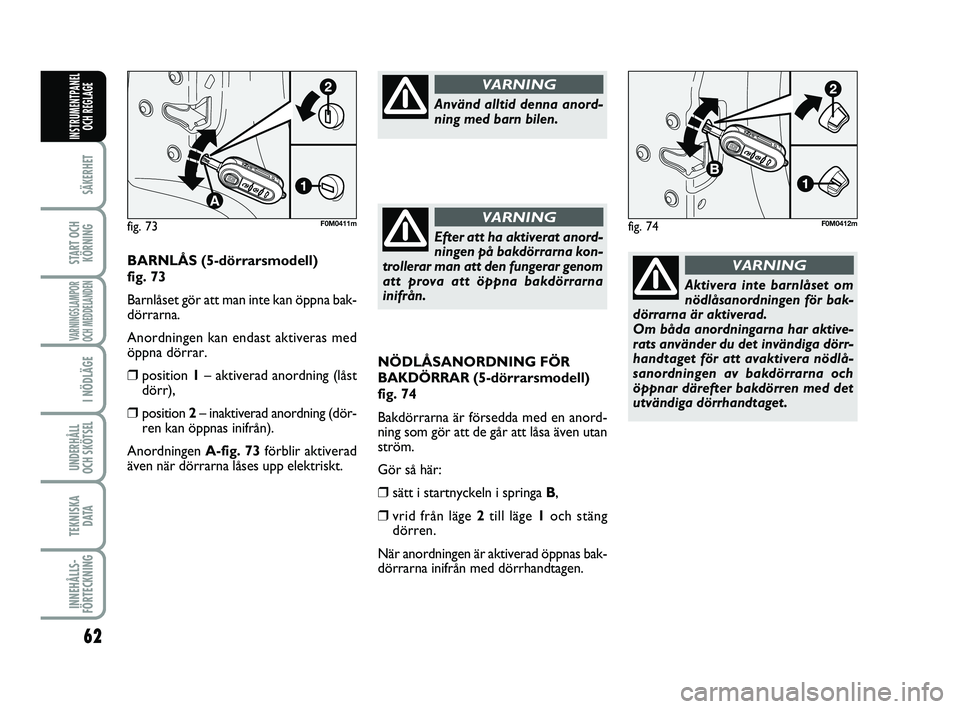

VARNINGBARNLÅS (5-dörrarsmodell)
fig. 73
Barnlåset gör att man inte kan öppna bak-
dörrarna.
Anordningen kan endast aktiveras med
öppna dörrar.
❒position 1– aktiverad anordning (låst
dörr),
❒position 2– inaktiverad anordning (dör-
ren kan öppnas inifrån).
Anordningen A-fig. 73förblir aktiverad
även när dörrarna låses upp elektriskt.
Använd alltid denna anord-
ning med barn bilen.
VARNING
Efter att ha aktiverat anord-
ningen på bakdörrarna kon-
trollerar man att den fungerar genom
att prova att öppna bakdörrarna
inifrån.
VARNINGfig. 74F0M0412mfig. 73F0M0411m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 62

63
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

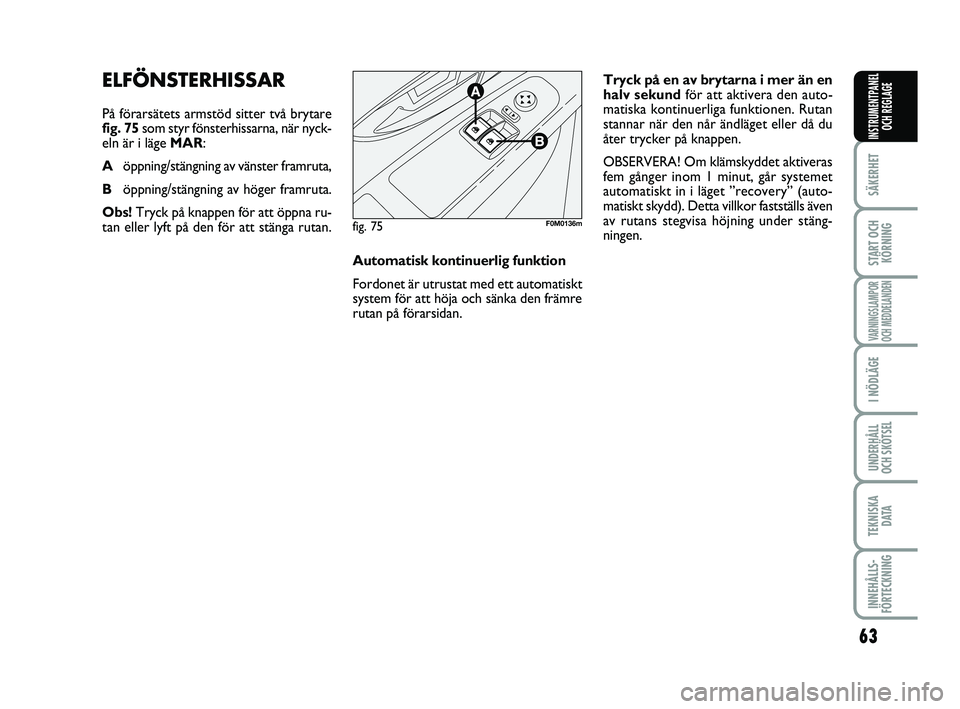

ELFÖNSTERHISSAR
På förarsätets armstöd sitter två brytare
fig. 75 som styr fönsterhissarna, när nyck-
eln är i läge MAR:
A öppning/stängning av vänster framruta,
B öppning/stängning av höger framruta.
Obs! Tryck på knappen för att öppna ru-
tan eller lyft på den för att stänga rutan. Tryck på en av brytarna i mer än en
halv sekund
för att aktivera den auto-
matiska kontinuerliga funktionen. Rutan
stannar när den når ändläget eller då du
åter trycker på knappen.
OBSERVERA! Om klämskyddet aktiveras
fem gånger inom 1 minut, går systemet
automatiskt in i läget ”recovery” (auto-
matiskt skydd). Detta villkor fastställs även
av rutans stegvisa höjning under stäng-
ningen.
fig. 75F0M0136m
Automatisk kontinuerlig funktion
Fordonet är utrustat med ett automatiskt
system för att höja och sänka den främre
rutan på förarsidan.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 63

64
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

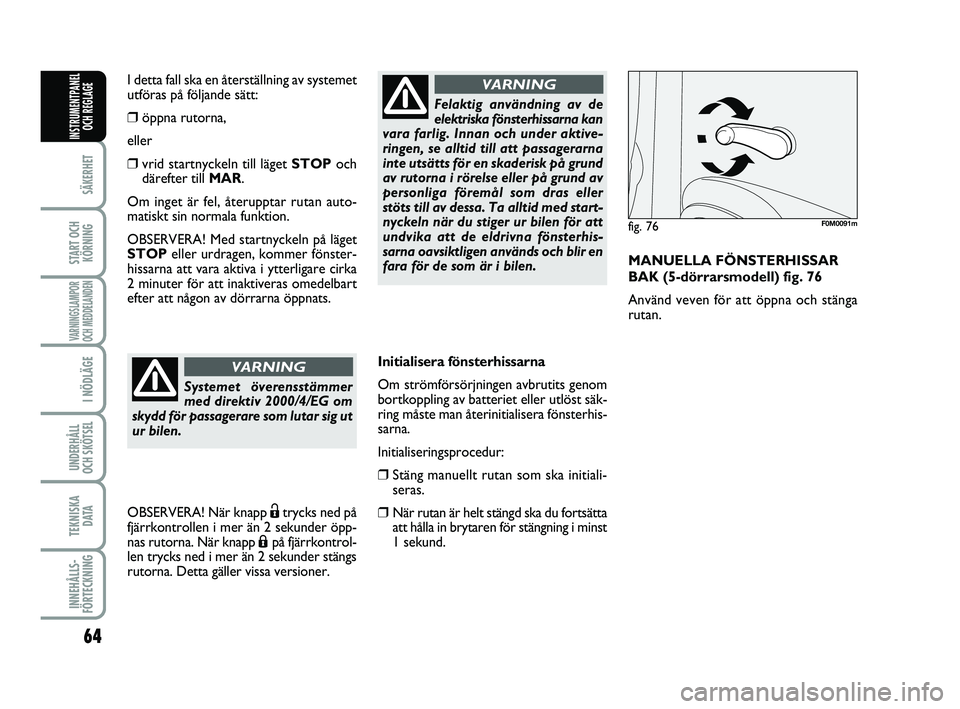

Initialisera fönsterhissarna
Om strömförsörjningen avbrutits genom
bortkoppling av batteriet eller utlöst säk-
ring måste man återinitialisera fönsterhis-
sarna.
Initialiseringsprocedur:
❒Stäng manuellt rutan som ska initiali-seras.
❒När rutan är helt stängd ska du fortsättaatt hålla in brytaren för stängning i minst
1 sekund.
Felaktig användning av de
elektriska fönsterhissarna kan
vara farlig. Innan och under aktive-
ringen, se alltid till att passagerarna
inte utsätts för en skaderisk på grund
av rutorna i rörelse eller på grund av
personliga föremål som dras eller
stöts till av dessa. Ta alltid med start-
nyckeln när du stiger ur bilen för att
undvika att de eldrivna fönsterhis-
sarna oavsiktligen används och blir en
fara för de som är i bilen.
VARNING
MANUELLA FÖNSTERHISSAR
BAK (5-dörrarsmodell) fig. 76
Använd veven för att öppna och stänga
rutan.
fig. 76F0M0091m
I detta fall ska en återställning av systemet
utföras på följande sätt:
❒öppna rutorna,
eller
❒vrid startnyckeln till läget STOPoch
därefter till MAR.
Om inget är fel, återupptar rutan auto-
matiskt sin normala funktion.
OBSERVERA! Med startnyckeln på läget
STOP eller urdragen, kommer fönster-
hissarna att vara aktiva i ytterligare cirka
2 minuter för att inaktiveras omedelbart
efter att någon av dörrarna öppnats.
Systemet överensstämmer
med direktiv 2000/4/EG om
skydd för passagerare som lutar sig ut
ur bilen.
VARNING
OBSERVERA! När knapp Ëtrycks ned på
fjärrkontrollen i mer än 2 sekunder öpp-
nas rutorna. När knapp
Ápå fjärrkontrol-
len trycks ned i mer än 2 sekunder stängs
rutorna. Detta gäller vissa versioner.
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 64

65
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE
fig. 80F0M0095m
BAGAGEUTRYMME
ÖPPNING AV BAKLUCKA

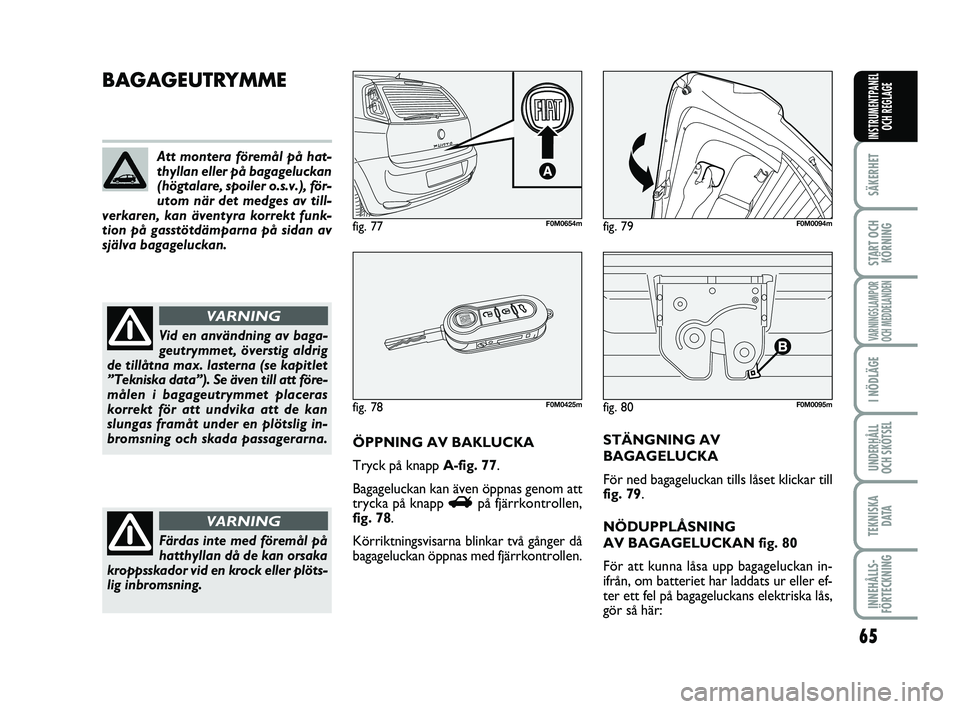

Tryck på knapp A-fig. 77.
Bagageluckan kan även öppnas genom att
trycka på knapp R på fjärrkontrollen,
fig. 78.
Körriktningsvisarna blinkar två gånger då
bagageluckan öppnas med fjärrkontrollen. STÄNGNING AV
BAGAGELUCKA
För ned bagageluckan tills låset klickar till
fig. 79.
NÖDUPPLÅSNING
AV BAGAGELUCKAN fig. 80
För att kunna låsa upp bagageluckan in-
ifrån, om batteriet har laddats ur eller ef-
ter ett fel på bagageluckans elektriska lås,
gör så här:
fig. 78F0M0425m
fig. 79F0M0094m
Att montera föremål på hat-
thyllan eller på bagageluckan
(högtalare, spoiler o.s.v.), för-
utom när det medges av till-
verkaren, kan äventyra korrekt funk-
tion på gasstötdämparna på sidan av
själva bagageluckan.
Vid en användning av baga-
geutrymmet, överstig aldrig
de tillåtna max. lasterna (se kapitlet
”Tekniska data”). Se även till att före-
målen i bagageutrymmet placeras
korrekt för att undvika att de kan
slungas framåt under en plötslig in-
bromsning och skada passagerarna.
VARNING
Färdas inte med föremål på
hatthyllan då de kan orsaka
kroppsskador vid en krock eller plöts-
lig inbromsning.
VARNING
fig. 77F0M0654m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 65

66
SÄKERHET
START OCHKÖRNING
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA D ATA
INNEHÅLLS-
FÖRTECKNING
INSTRUMENTPANEL OCH REGLAGE

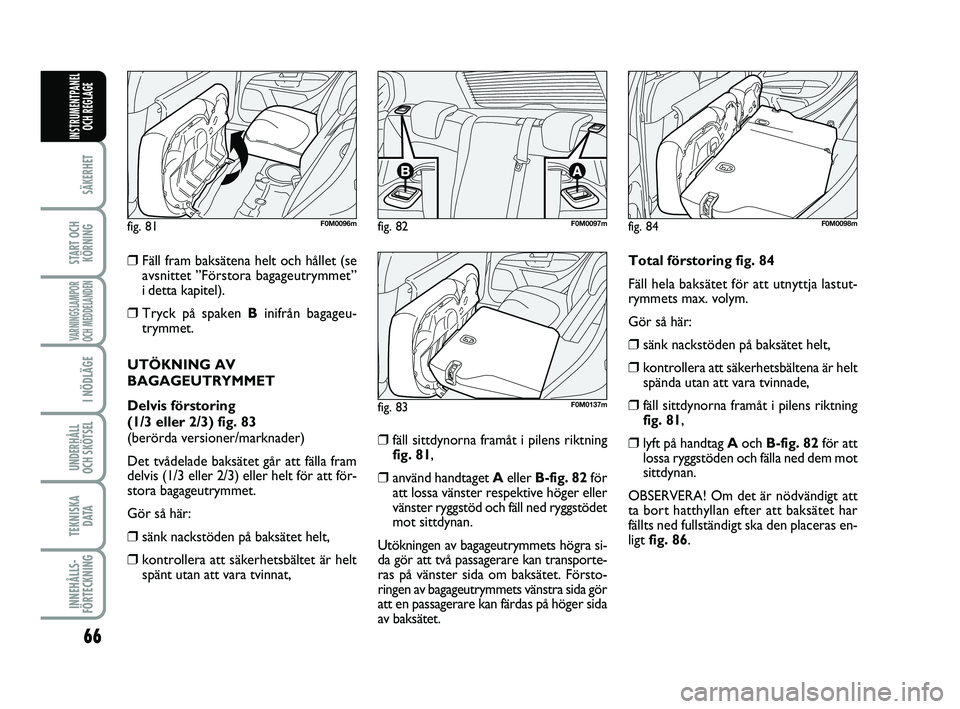

❒Fäll fram baksätena helt och hållet (seavsnittet ”Förstora bagageutrymmet”
i detta kapitel).
❒Tryck på spaken B inifrån bagageu-
trymmet.
UTÖKNING AV
BAGAGEUTRYMMET
Delvis förstoring
(1/3 eller 2/3) fig. 83
(berörda versioner/marknader)
Det tvådelade baksätet går att fälla fram
delvis (1/3 eller 2/3) eller helt för att för-
stora bagageutrymmet.
Gör så här:
❒sänk nackstöden på baksätet helt,
❒kontrollera att säkerhetsbältet är helt spänt utan att vara tvinnat,
❒fäll sittdynorna framåt i pilens riktningfig. 81,
❒använd handtaget Aeller B-fig. 82 för
att lossa vänster respektive höger eller
vänster ryggstöd och fäll ned ryggstödet
mot sittdynan.
Utökningen av bagageutrymmets högra si-
da gör att två passagerare kan transporte-
ras på vänster sida om baksätet. Försto-
ringen av bagageutrymmets vänstra sida gör
att en passagerare kan färdas på höger sida
av baksätet.
fig. 81F0M0096mfig. 82F0M0097m
fig. 83F0M0137m
Total förstoring fig. 84
Fäll hela baksätet för att utnyttja lastut-
rymmets max. volym.
Gör så här:
❒sänk nackstöden på baksätet helt,
❒kontrollera att säkerhetsbältena är helt spända utan att vara tvinnade,
❒fäll sittdynorna framåt i pilens riktningfig. 81,
❒lyft på handtag Aoch B-fig. 82 för att
lossa ryggstöden och fälla ned dem mot
sittdynan.
OBSERVERA! Om det är nödvändigt att
ta bort hatthyllan efter att baksätet har
fällts ned fullständigt ska den placeras en-
ligt fig. 86.
fig. 84F0M0098m
033-069 PUNTO POP 1ed SV 08/10/13 10.23 Pagina 66
