127
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI

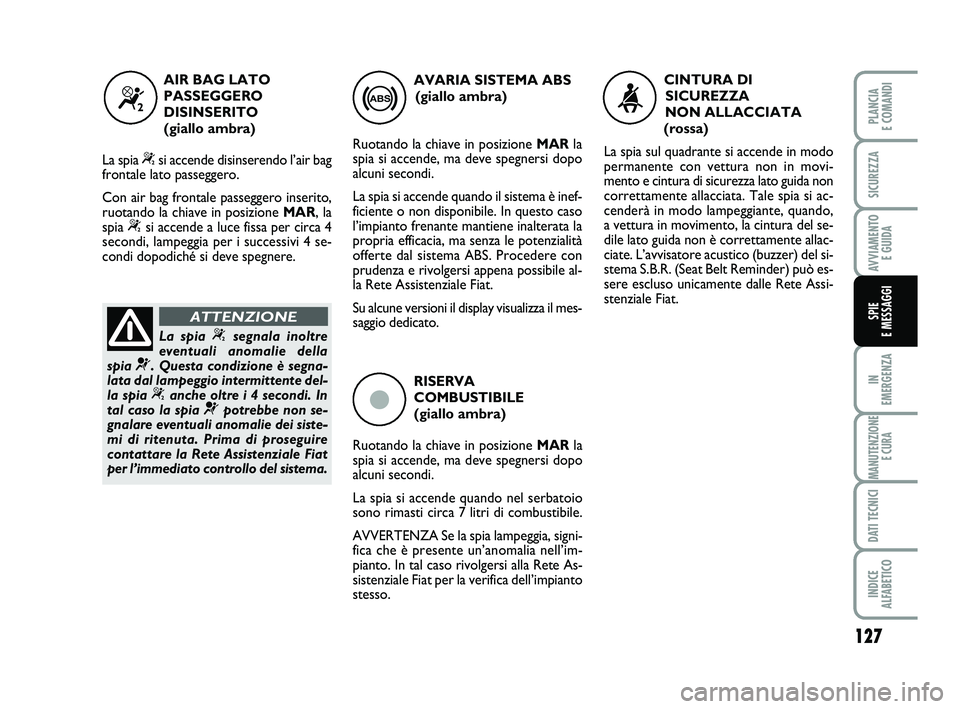

ç
RISERVA
COMBUSTIBILE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando nel serbatoio
sono rimasti circa 7 litri di combustibile.
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Fiat per la verifica dell’impianto
stesso. AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
>“
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia
“si accende disinserendo l’air bag
frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la
spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 se-
condi dopodiché si deve spegnere.
La spia
“segnala inoltre
eventuali anomalie della
spia
¬. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia
“anche oltre i 4 secondi. In
tal caso la spia ¬potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale Fiat
per l’immediato controllo del sistema.
ATTENZIONE
CINTURA DI
SICUREZZA
NON ALLACCIATA
(rossa)
La spia sul quadrante si accende in modo
permanente con vettura non in movi-
mento e cintura di sicurezza lato guida non
correttamente allacciata. Tale spia si ac-
cenderà in modo lampeggiante, quando,
a vettura in movimento, la cintura del se-
dile lato guida non è correttamente allac-
ciate. L’avvisatore acustico (buzzer) del si-
stema S.B.R. (Seat Belt Reminder) può es-
sere escluso unicamente dalle Rete Assi-
stenziale Fiat.
<
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 127

128
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI

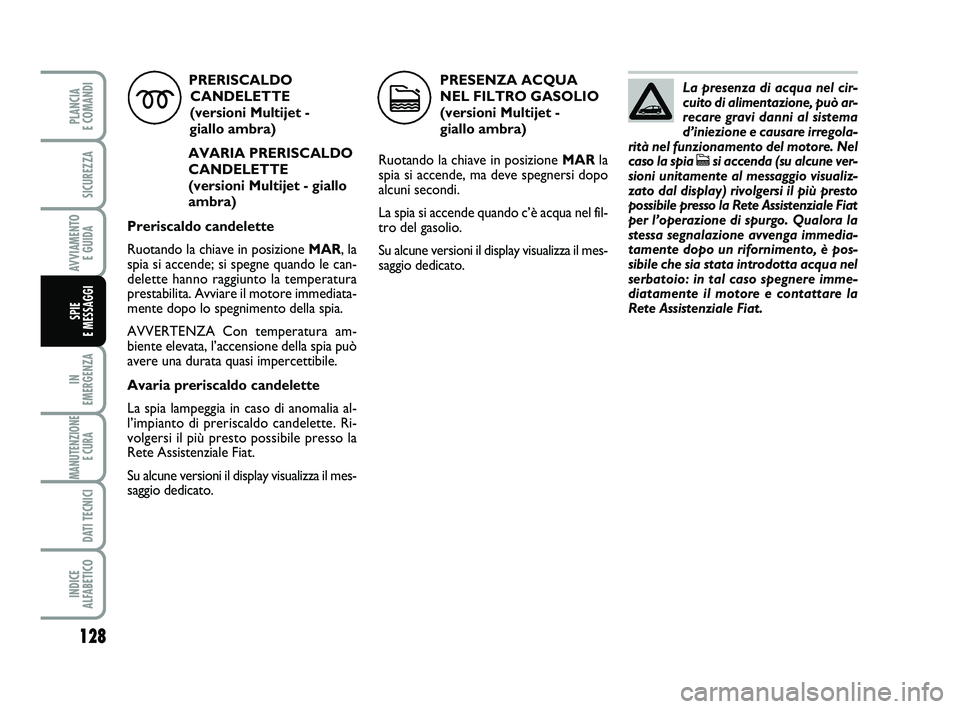

PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo
ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR, la
spia si accende; si spegne quando le can-
delette hanno raggiunto la temperatura
prestabilita. Avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura am-
biente elevata, l’accensione della spia può
avere una durata quasi impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia al-
l’impianto di preriscaldo candelette. Ri-
volgersi il più presto possibile presso la
Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
m
PRESENZA ACQUA
NEL FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando c’è acqua nel fil-
tro del gasolio.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
c
La presenza di acqua nel cir-
cuito di alimentazione, può ar-
recare gravi danni al sistema
d’iniezione e causare irregola-
rità nel funzionamento del motore. Nel
caso la spia
csi accenda (su alcune ver-
sioni unitamente al messaggio visualiz-
zato dal display) rivolgersi il più presto
possibile presso la Rete Assistenziale Fiat
per l’operazione di spurgo. Qualora la
stessa segnalazione avvenga immedia-
tamente dopo un rifornimento, è pos-
sibile che sia stata introdotta acqua nel
serbatoio: in tal caso spegnere imme-
diatamente il motore e contattare la
Rete Assistenziale Fiat.
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 128

129
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI

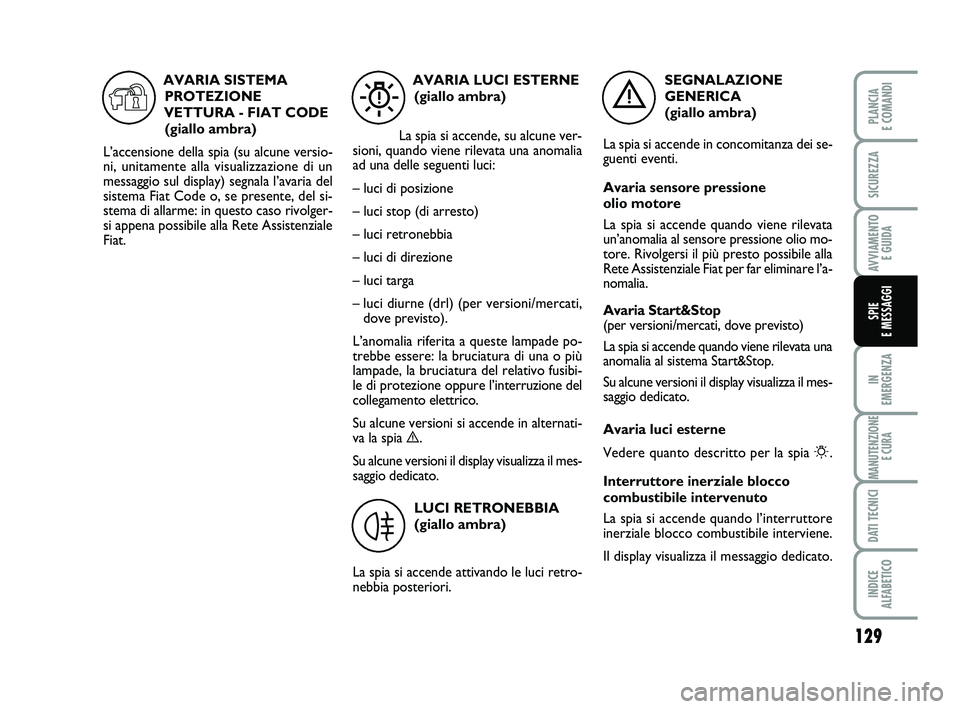

SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore. Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per far eliminare l’a-
nomalia.
Avaria Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata una
anomalia al sistema Start&Stop.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
Avaria luci esterne
Vedere quanto descritto per la spia
6.
Interruttore inerziale blocco
combustibile intervenuto
La spia si accende quando l’interruttore
inerziale blocco combustibile interviene.
Il display visualizza il messaggio dedicato.
è
AVARIA LUCI ESTERNE (giallo ambra)
La spia si accende, su alcune ver-
sioni, quando viene rilevata una anomalia
ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
– luci targa
– luci diurne (drl) (per versioni/mercati, dove previsto).
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusibi-
le di protezione oppure l’interruzione del
collegamento elettrico.
Su alcune versioni si accende in alternati-
va la spia è.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
W
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le luci retro-
nebbia posteriori.
4
AVARIA SISTEMA PROTEZIONE
VETTURA - FIAT CODE (giallo ambra)
L’accensione della spia (su alcune versio-
ni, unitamente alla visualizzazione di un
messaggio sul display) segnala l’avaria del
sistema Fiat Code o, se presente, del si-
stema di allarme: in questo caso rivolger-
si appena possibile alla Rete Assistenziale
Fiat.
Y
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 129

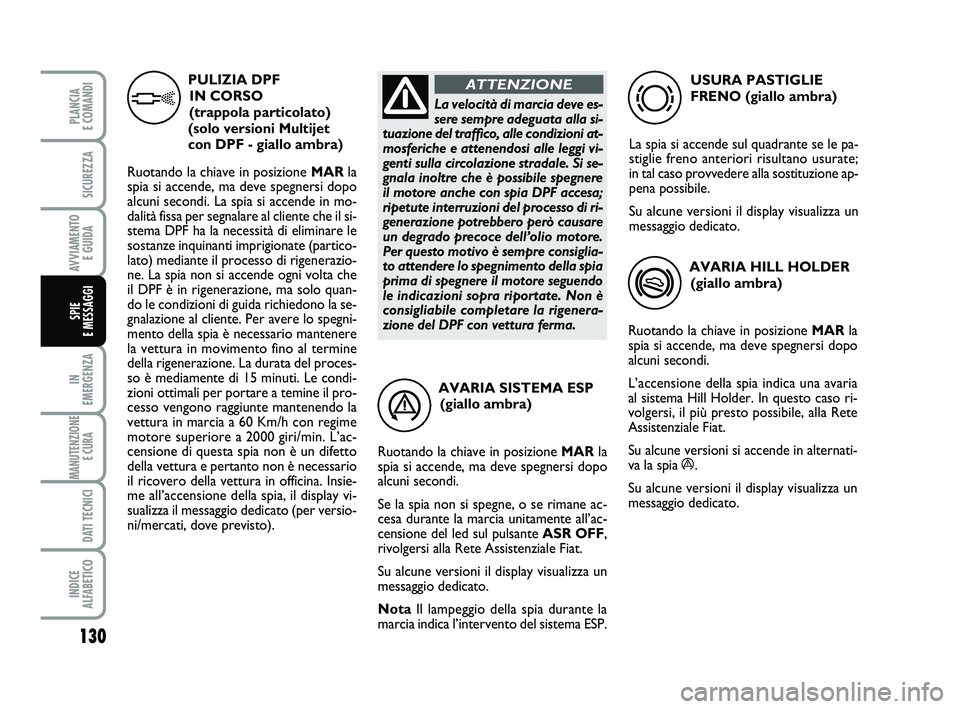

AVARIA SISTEMA ESP(giallo ambra)
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Se la spia non si spegne, o se rimane ac-
cesa durante la marcia unitamente all’ac-
censione del led sul pulsante ASR OFF,
rivolgersi alla Rete Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
Nota Il lampeggio della spia durante la
marcia indica l’intervento del sistema ESP.
á
AVARIA HILL HOLDER
(giallo ambra)
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi.
L’accensione della spia indica una avaria
al sistema Hill Holder. In questo caso ri-
volgersi, il più presto possibile, alla Rete
Assistenziale Fiat.
Su alcune versioni si accende in alternati-
va la spia
á.
Su alcune versioni il display visualizza un
messaggio dedicato.
*
USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende sul quadrante se le pa-
stiglie freno anteriori risultano usurate;
in tal caso provvedere alla sostituzione ap-
pena possibile.
Su alcune versioni il display visualizza un
messaggio dedicato.
d
130
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
PULIZIA DPF
IN CORSO
(trappola particolato)
(solo versioni Multijet
con DPF - giallo ambra)
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi. La spia si accende in mo-
dalità fissa per segnalare al cliente che il si-
stema DPF ha la necessità di eliminare le
sostanze inquinanti imprigionate (partico-
lato) mediante il processo di rigenerazio-
ne. La spia non si accende ogni volta che
il DPF è in rigenerazione, ma solo quan-
do le condizioni di guida richiedono la se-
gnalazione al cliente. Per avere lo spegni-
mento della spia è necessario mantenere
la vettura in movimento fino al termine
della rigenerazione. La durata del proces-
so è mediamente di 15 minuti. Le condi-
zioni ottimali per portare a temine il pro-
cesso vengono raggiunte mantenendo la
vettura in marcia a 60 Km/h con regime
motore superiore a 2000 giri/min. L’ac-
censione di questa spia non è un difetto
della vettura e pertanto non è necessario
il ricovero della vettura in officina. Insie-
me all’accensione della spia, il display vi-
sualizza il messaggio dedicato (per versio-
ni/mercati, dove previsto).
hLa velocità di marcia deve es-
sere sempre adeguata alla si-
tuazione del traffico, alle condizioni at-
mosferiche e attenendosi alle leggi vi-
genti sulla circolazione stradale. Si se-
gnala inoltre che è possibile spegnere
il motore anche con spia DPF accesa;
ripetute interruzioni del processo di ri-
generazione potrebbero però causare
un degrado precoce dell’olio motore.
Per questo motivo è sempre consiglia-
to attendere lo spegnimento della spia
prima di spegnere il motore seguendo
le indicazioni sopra riportate. Non è
consigliabile completare la rigenera-
zione del DPF con vettura ferma.
ATTENZIONE
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 130

131
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI

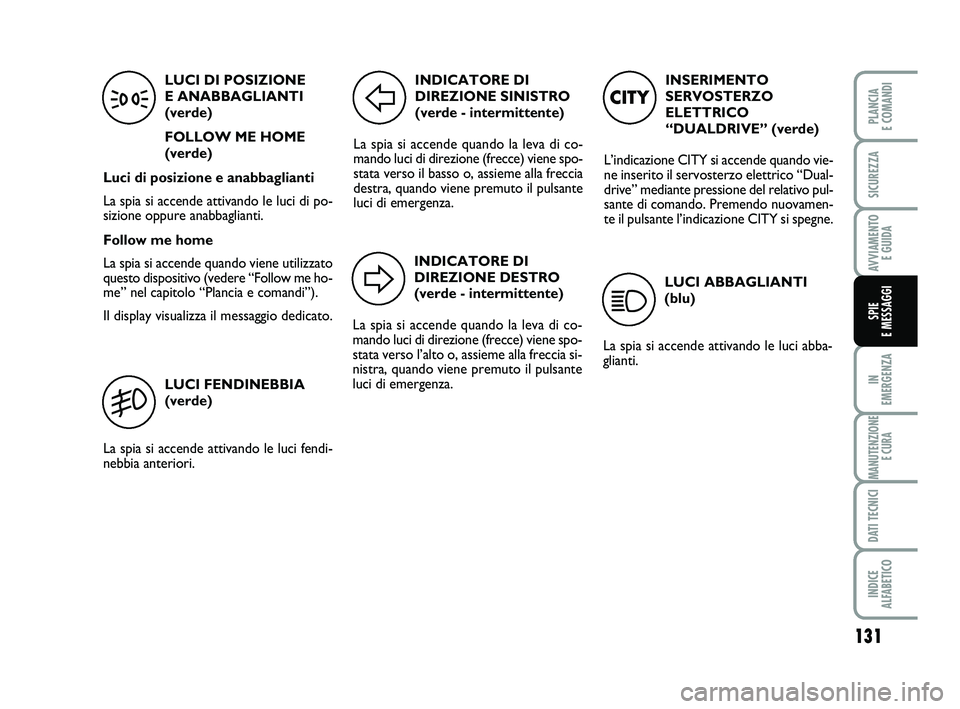

INSERIMENTO
SERVOSTERZO
ELETTRICO
“DUALDRIVE” (verde)
L’indicazione CITY si accende quando vie-
ne inserito il servosterzo elettrico “Dual-
drive” mediante pressione del relativo pul-
sante di comando. Premendo nuovamen-
te il pulsante l’indicazione CITY si spegne.
CITY
LUCI ABBAGLIANTI
(blu)
La spia si accende attivando le luci abba-
glianti.
1
LUCI FENDINEBBIA
(verde)
La spia si accende attivando le luci fendi-
nebbia anteriori.
5
INDICATORE DI
DIREZIONE SINISTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso il basso o, assieme alla freccia
destra, quando viene premuto il pulsante
luci di emergenza.
F
INDICATORE DI
DIREZIONE DESTRO
(verde - intermittente)
La spia si accende quando la leva di co-
mando luci di direzione (frecce) viene spo-
stata verso l’alto o, assieme alla freccia si-
nistra, quando viene premuto il pulsante
luci di emergenza.
D
LUCI DI POSIZIONE
E ANABBAGLIANTI
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di po-
sizione oppure anabbaglianti.
Follow me home
La spia si accende quando viene utilizzato
questo dispositivo (vedere “Follow me ho-
me” nel capitolo “Plancia e comandi”).
Il display visualizza il messaggio dedicato.
3
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 131

132
IN
EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
SPIE
E MESSAGGI
SISTEMA ASR
(versioni con display multifunzionale)
Il sistema ASR è disinseribile mediante la
pressione del pulsante ASR OFF.
Il display visualizza il messaggio dedicato
per informare l’utente dell’avvenuto di-
sinserimento del sistema; contempora-
neamente si accende il led sul pulsante
stesso.
Premendo nuovamente il pulsante ASR
OFF il led sul pulsante si spegne ed il di-
splay visualizza un messaggio dedicato per
informare l’utente dell’avvenuto reinseri-
mento del sistema.
POSSIBILE PRESENZA
GHIACCIO SU STRADA
(versioni con display
multifunzionale)
Quando la temperatura esterna raggiunge
o scende sotto i 3° C l’indicazione della
temperatura esterna lampeggia per se-
gnalare la possibile presenza di ghiaccio su
strada.
Il display visualizza un messaggio dedicato.
LIMITATA AUTONOMIA
(versioni con display
multifunzionale)
Il display visualizza il messaggio dedicato per
informare l’utente che l’autonomia della
vettura è scesa al di sotto di 50 km. VELOCITÀ LIMITE SUPERATA
Il display visualizza il messaggio dedicato
quando la vettura supera il valore di velo-
cità limite impostato (vedere “Display mul-
tifunzionale” nel capitolo “Plancia e co-
mandi”).
121-132 PUNTO POP 1ed IT 28/08/13 15.08 Pagina 132

133
SPIE
E MESSAGGI
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
AVVIAMENTO DEL MOTORE ........................................ 134
SOSTITUZIONE DI UNA RUOTA ................................. 135
KIT DI RIPARAZIONE RAPIDA PNEUMATICI
FIX&GO automatic .............................................................. 140
SOSTITUZIONE DI UNA LAMPADA ............................ 145
SOSTITUZIONE LAMPADA ESTERNA ......................... 147
SOSTITUZIONE LAMPADA INTERNA ........................ 152
SOSTITUZIONE FUSIBILI .................................................. 153
RICARICA DELLA BATTERIA .......................................... 161
SOLLEVAMENTO DELLA VETTURA ............................. 162
TRAINO DELLA VETTURA .............................................. 163
I
I
N
N


E
E
M
M
E
E
R
R
G
G
E
E
N
N
Z
Z
A
A
In situazione di emergenza si consiglia di telefonare al numero verde re\
peribile sul
Libretto di Garanzia. Risulta inoltre possibile connettersi al sito www.\
fiat.com per ricercare la Rete Assistenziale Fiat più vicina.
133-164 PUNTO POP 1ed IT 24/03/14 11:48 Pagina 133

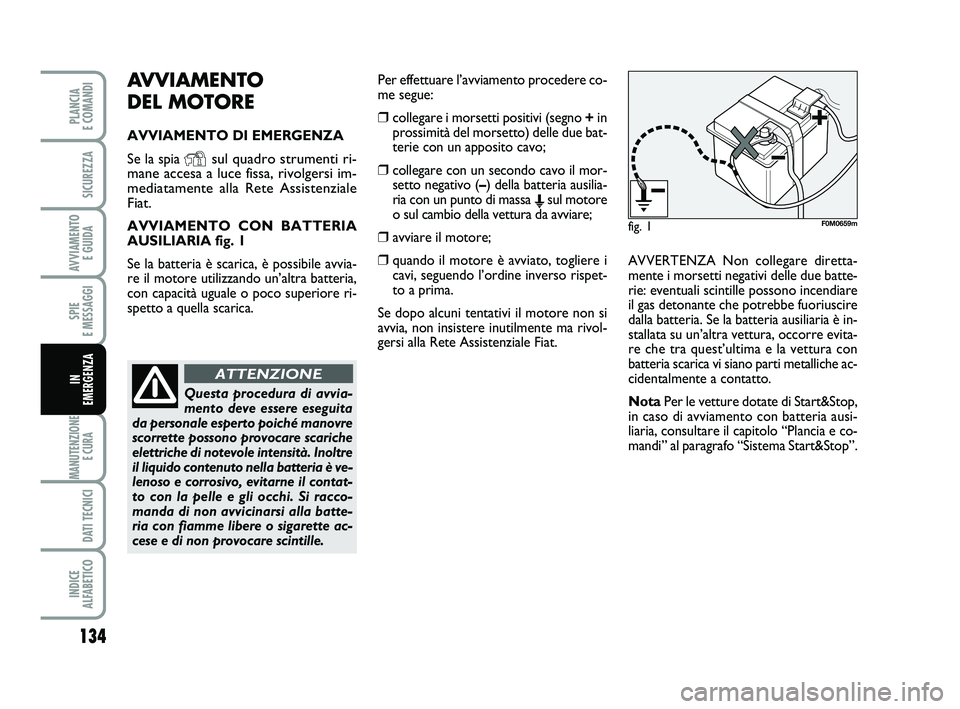

AVVIAMENTO
DEL MOTORE
AVVIAMENTO DI EMERGENZA
Se la spia
Ysul quadro strumenti ri-
mane accesa a luce fissa, rivolgersi im-
mediatamente alla Rete Assistenziale
Fiat.
AVVIAMENTO CON BATTERIA
AUSILIARIA fig. 1
Se la batteria è scarica, è possibile avvia-
re il motore utilizzando un’altra batteria,
con capacità uguale o poco superiore ri-
spetto a quella scarica.
134
SPIE
E MESSAGGI
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA
Per effettuare l’avviamento procedere co-
me segue:
❒collegare i morsetti positivi (segno +in
prossimità del morsetto) delle due bat-
terie con un apposito cavo;
❒collegare con un secondo cavo il mor- setto negativo (– ) della batteria ausilia-
ria con un punto di massa
Esul motore
o sul cambio della vettura da avviare;
❒avviare il motore;
❒quando il motore è avviato, togliere i cavi, seguendo l’ordine inverso rispet-
to a prima.
Se dopo alcuni tentativi il motore non si
avvia, non insistere inutilmente ma rivol-
gersi alla Rete Assistenziale Fiat. AVVERTENZA Non collegare diretta-
mente i morsetti negativi delle due batte-
rie: eventuali scintille possono incendiare
il gas detonante che potrebbe fuoriuscire
dalla batteria. Se la batteria ausiliaria è in-
stallata su un’altra vettura, occorre evita-
re che tra quest’ultima e la vettura con
batteria scarica vi siano parti metalliche ac-
cidentalmente a contatto.
Nota
Per le vetture dotate di Start&Stop,
in caso di avviamento con batteria ausi-
liaria, consultare il capitolo “Plancia e co-
mandi” al paragrafo “Sistema Start&Stop”.
Questa procedura di avvia-
mento deve essere eseguita
da personale esperto poiché manovre
scorrette possono provocare scariche
elettriche di notevole intensità. Inoltre
il liquido contenuto nella batteria è ve-
lenoso e corrosivo, evitarne il contat-
to con la pelle e gli occhi. Si racco-
manda di non avvicinarsi alla batte-
ria con fiamme libere o sigarette ac-
cese e di non provocare scintille.
ATTENZIONE
fig. 1F0M0659m
133-164 PUNTO POP 1ed IT 24/03/14 11:48 Pagina 134

135
SPIE
E MESSAGGI
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA

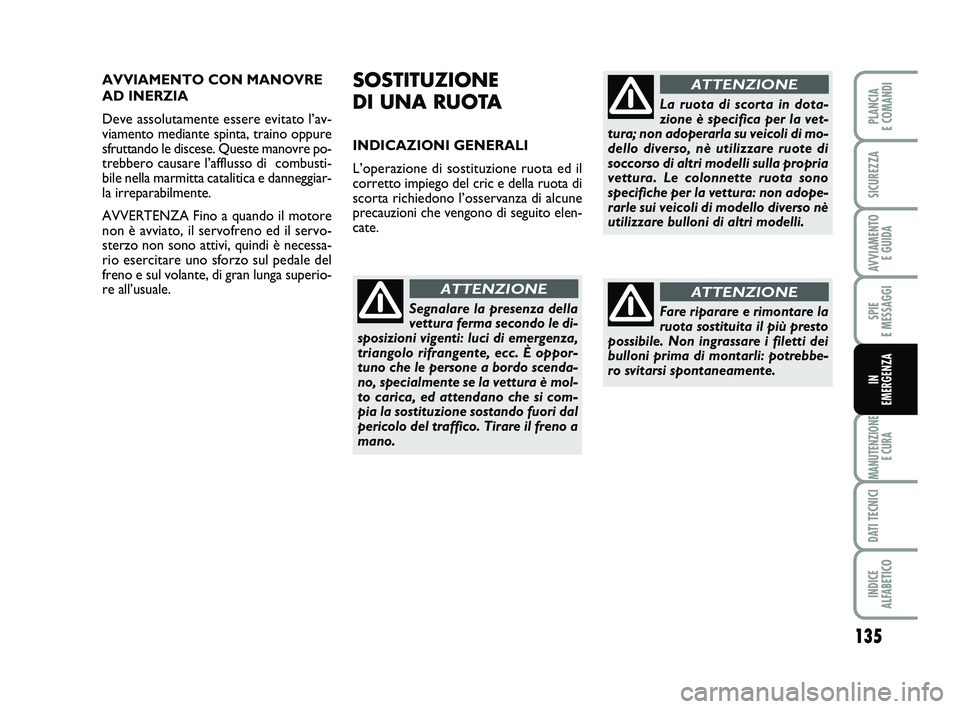

AVVIAMENTO CON MANOVRE
AD INERZIA
Deve assolutamente essere evitato l’av-
viamento mediante spinta, traino oppure
sfruttando le discese. Queste manovre po-
trebbero causare l’afflusso di combusti-
bile nella marmitta catalitica e danneggiar-
la irreparabilmente.
AVVERTENZA Fino a quando il motore
non è avviato, il servofreno ed il servo-
sterzo non sono attivi, quindi è necessa-
rio esercitare uno sforzo sul pedale del
freno e sul volante, di gran lunga superio-
re all’usuale.SOSTITUZIONE
DI UNA RUOTA
INDICAZIONI GENERALI
L’operazione di sostituzione ruota ed il
corretto impiego del cric e della ruota di
scorta richiedono l’osservanza di alcune
precauzioni che vengono di seguito elen-
cate.
Segnalare la presenza della
vettura ferma secondo le di-
sposizioni vigenti: luci di emergenza,
triangolo rifrangente, ecc. È oppor-
tuno che le persone a bordo scenda-
no, specialmente se la vettura è mol-
to carica, ed attendano che si com-
pia la sostituzione sostando fuori dal
pericolo del traffico. Tirare il freno a
mano.
ATTENZIONE
La ruota di scorta in dota-
zione è specifica per la vet-
tura; non adoperarla su veicoli di mo-
dello diverso, nè utilizzare ruote di
soccorso di altri modelli sulla propria
vettura. Le colonnette ruota sono
specifiche per la vettura: non adope-
rarle sui veicoli di modello diverso nè
utilizzare bulloni di altri modelli.
ATTENZIONE
Fare riparare e rimontare la
ruota sostituita il più presto
possibile. Non ingrassare i filetti dei
bulloni prima di montarli: potrebbe-
ro svitarsi spontaneamente.
ATTENZIONE
133-164 PUNTO POP 1ed IT 24/03/14 11:48 Pagina 135

136
SPIE
E MESSAGGI
MANUTENZIONE E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO E GUIDA
IN
EMERGENZA

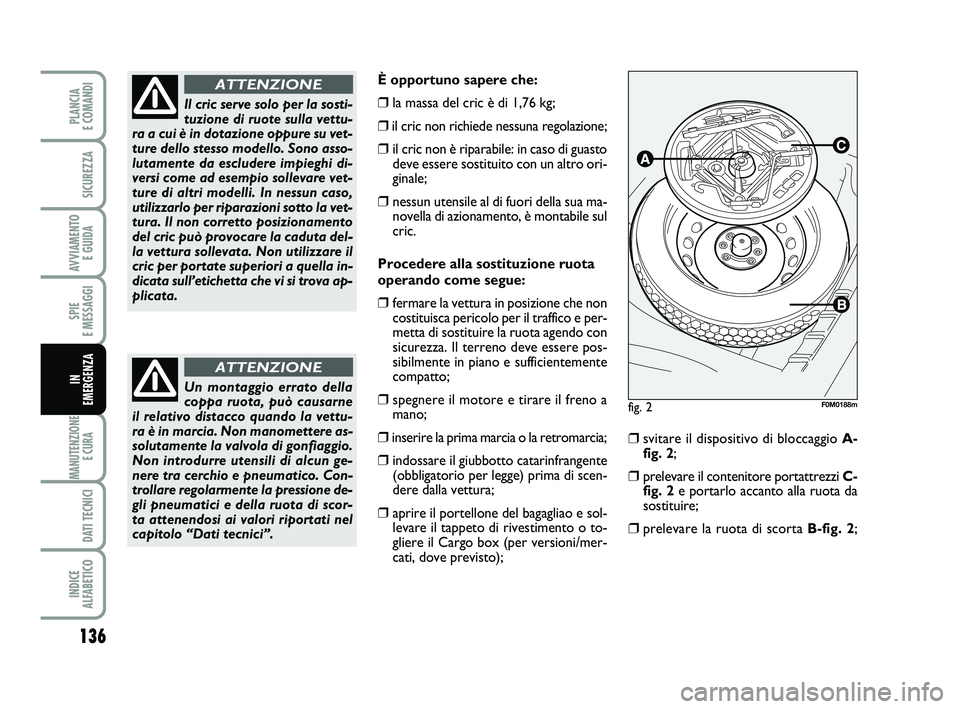

È opportuno sapere che:
❒la massa del cric è di 1,76 kg;
❒il cric non richiede nessuna regolazione;
❒il cric non è riparabile: in caso di guasto deve essere sostituito con un altro ori-
ginale;
❒nessun utensile al di fuori della sua ma-novella di azionamento, è montabile sul
cric.
Procedere alla sostituzione ruota
operando come segue:
❒fermare la vettura in posizione che non costituisca pericolo per il traffico e per-
metta di sostituire la ruota agendo con
sicurezza. Il terreno deve essere pos-
sibilmente in piano e sufficientemente
compatto;
❒spegnere il motore e tirare il freno amano;
❒inserire la prima marcia o la retromarcia;
❒indossare il giubbotto catarinfrangente(obbligatorio per legge) prima di scen-
dere dalla vettura;
❒aprire il portellone del bagagliao e sol-
levare il tappeto di rivestimento o to-
gliere il Cargo box (per versioni/mer-
cati, dove previsto);
❒svitare il dispositivo di bloccaggio A-
fig. 2;
❒prelevare il contenitore portattrezzi C-
fig. 2 e portarlo accanto alla ruota da
sostituire;
❒prelevare la ruota di scorta B-fig. 2;
fig. 2F0M0188m
Il cric serve solo per la sosti-
tuzione di ruote sulla vettu-
ra a cui è in dotazione oppure su vet-
ture dello stesso modello. Sono asso-
lutamente da escludere impieghi di-
versi come ad esempio sollevare vet-
ture di altri modelli. In nessun caso,
utilizzarlo per riparazioni sotto la vet-
tura. Il non corretto posizionamento
del cric può provocare la caduta del-
la vettura sollevata. Non utilizzare il
cric per portate superiori a quella in-
dicata sull’etichetta che vi si trova ap-
plicata.
ATTENZIONE
Un montaggio errato della
coppa ruota, può causarne
il relativo distacco quando la vettu-
ra è in marcia. Non manomettere as-
solutamente la valvola di gonfiaggio.
Non introdurre utensili di alcun ge-
nere tra cerchio e pneumatico. Con-
trollare regolarmente la pressione de-
gli pneumatici e della ruota di scor-
ta attenendosi ai valori riportati nel
capitolo “Dati tecnici”.
ATTENZIONE
133-164 PUNTO POP 1ed IT 24/03/14 11:48 Pagina 136
