FIAT PUNTO 2017 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

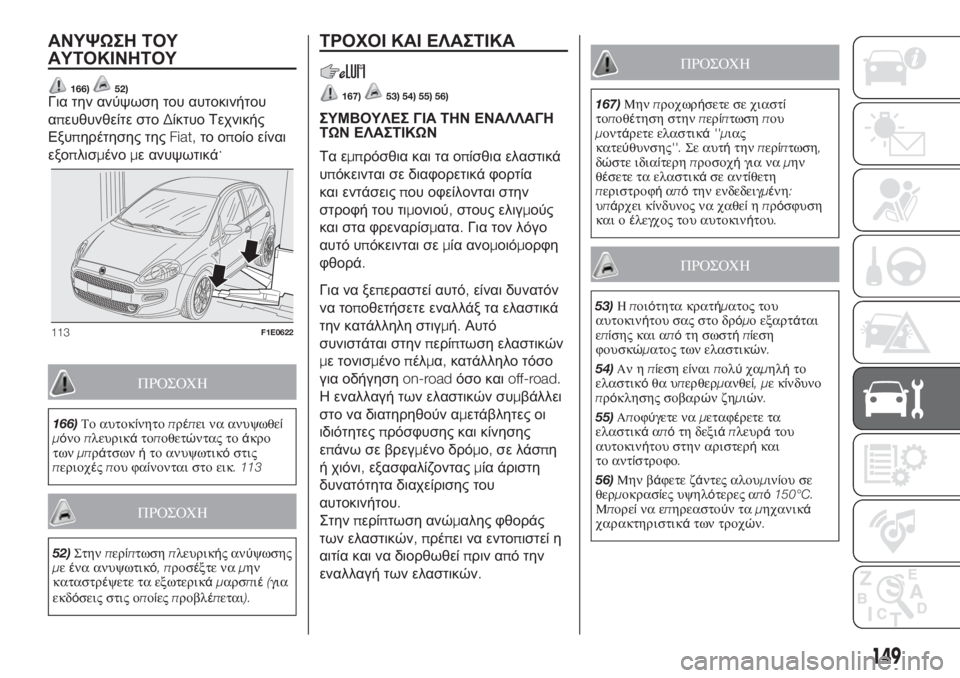

ΑΝΥΨΩΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
166)52)Για την ανύψωση του αυτοκινήτου
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat,το οποίο είναι
εξοπλισμένομε ανυψωτικά.
ΠΡΟΣΟΧΗ
166)Το αυτοκίνητοπρέπει να ανυψωθεί
μόνοπλευρικάτοποθετώντας τοάκρο
τωνμπράτσωνήτο ανυψωτικόστις
περιοχέςπου φαίνονται στο εικ. 113
ΠΡΟΣΟΧΗ
52)Στηνπερίπτωσηπλευρικήςανύψωσης
μεένα ανυψωτικό,προσέξτε ναμην
καταστρέψετε τα εξωτερικάμαρσπιέ(για
εκδόσεις στις οποίεςπροβλέπεται).
ΤΡΟΧΟΙ ΚΑΙ ΕΛΑΣΤΙΚΑ
167)53) 54) 55) 56)
ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΕΝΑΛΛΑΓΗ
ΤΩΝ ΕΛΑΣΤΙΚΩΝ
Τα εμπρόσθια και τα οπίσθια ελαστικά
υπόκεινται σε διαφορετικά φορτία
και εντάσειςπου οφείλονται στην
στροφή του τιμονιού,στους ελιγμούς
και στα φρεναρίσματα.Για τον λόγο
αυτό υπόκεινται σεμία ανομοιόμορφη
φθορά.
Για να ξεπεραστεί αυτό,είναι δυνατόν
να τοποθετήσετε εναλλάξ τα ελαστικά
την κατάλληλη στιγμή.Αυτό
συνιστάται στηνπερίπτωση ελαστικών
με τονισμένοπέλμα,κατάλληλο τόσο
για οδήγησηon-roadόσο καιoff-road.
Η εναλλαγή των ελαστικών συμβάλλει
στο να διατηρηθούν αμετάβλητες οι
ιδιότητεςπρόσφυσης και κίνησης
επάνω σε βρεγμένο δρόμο,σε λάσπη
ή χιόνι,εξασφαλίζονταςμία άριστη
δυνατότητα διαχείρισης του
αυτοκινήτου.
Στην
π
ερίπτωση ανώμαλης φθοράς
των ελαστικών,πρέπει να εντοπιστεί η
αιτία και να διορθωθείπριν από την
εναλλαγή των ελαστικών.
ΠΡΟΣΟΧΗ
167)Μηνπροχωρήσετε σε χιαστί
τοποθέτηση στηνπερίπτωσηπου
μοντάρετε ελαστικά''μιας
κατεύθυνσης''.Σε αυτήτηνπερίπτωση,
δώστε ιδιαίτερηπροσοχήγια ναμην
θέσετε τα ελαστικάσε αντίθετη
περιστροφήαπότην ενδεδειγμένη:
υπάρχει κίνδυνος να χαθείηπρόσφυση
και οέλεγχος του αυτοκινήτου.
ΠΡΟΣΟΧΗ
53)Ηποιότητα κρατήματος του
αυτοκινήτου σας στο δρόμο εξαρτάται
επίσης και απότη σωστήπίεση
φουσκώματος των ελαστικών.
54)Αν ηπίεση είναιπολύχαμηλήτο
ελαστικόθα υπερθερμανθεί,μεκίνδυνο
πρόκλησης σοβαρώνζημιών.
55)Αποφύγετε ναμεταφέρετε τα
ελαστικάαπότη δεξιάπλευράτου
αυτοκινήτου στην αριστερήκαι
το αντί
στροφο.
56)Μην βάφετε ζάντες αλουμινίου σε
θερμοκρασίες υψηλότερες από150°C.
Μπορείνα επηρεαστούνταμηχανικά
χαρακτηριστικάτων τροχών.
113F1E0622
149

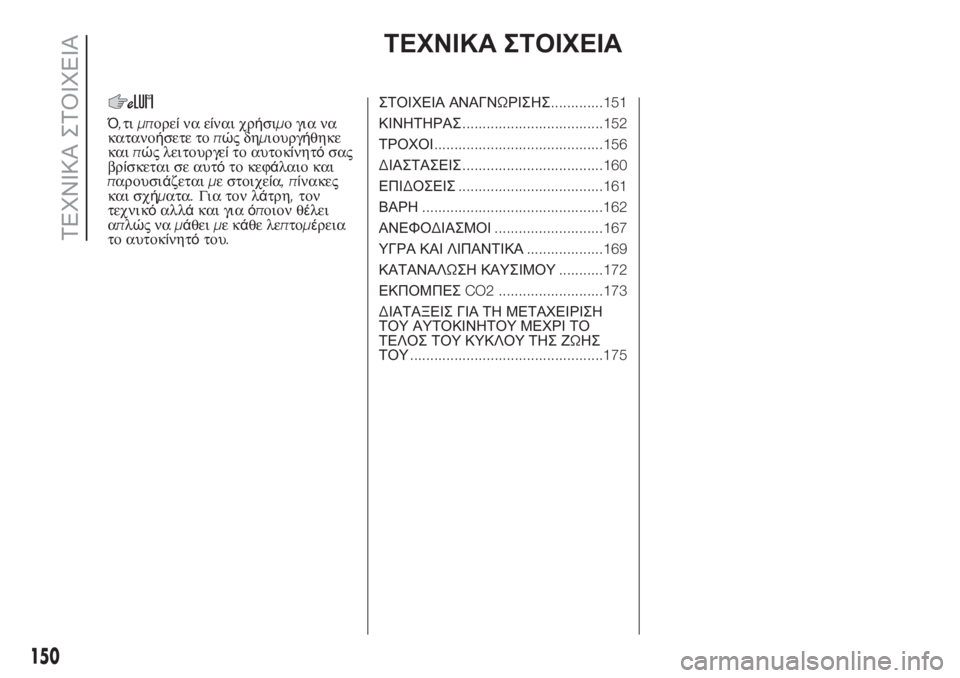

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Ό,τιμπορείνα είναι χρήσιμο για να
κατανοήσετε τοπώςδημιουργήθηκε
καιπώς λειτουργείτο αυτοκίνητόσας
βρίσκεται σε αυτότο κεφάλαιο και
παρουσιάζεταιμε στοιχεία,πίνακες
και σχήματα.Για τον λάτρη,τον
τεχνικόαλλάκαι γιαόποιον θέλει
απλώςναμάθειμεκάθε λεπτομέρεια
το αυτοκίνητότου.ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ.............151
ΚΙΝΗΤΗΡΑΣ...................................152
ΤΡΟΧΟΙ
..........................................156
ΔΙΑΣΤΑΣΕΙΣ...................................160
ΕΠΙΔΟΣΕΙΣ....................................161
ΒΑΡΗ.............................................162
ΑΝΕΦΟΔΙΑΣΜΟΙ...........................167
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ...................169
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ...........172
ΕΚΠΟΜΠΕΣCO2 ..........................173
ΔΙΑΤΑΞΕΙΣ ΓΙΑ ΤΗ ΜΕΤΑΧΕΙΡΙΣΗ
ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ΜΕΧΡΙ ΤΟ
ΤΕΛΟΣ ΤΟΥ ΚΥΚΛΟΥ ΤΗΣ ΖΩΗΣ
ΤΟΥ................................................175
150
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

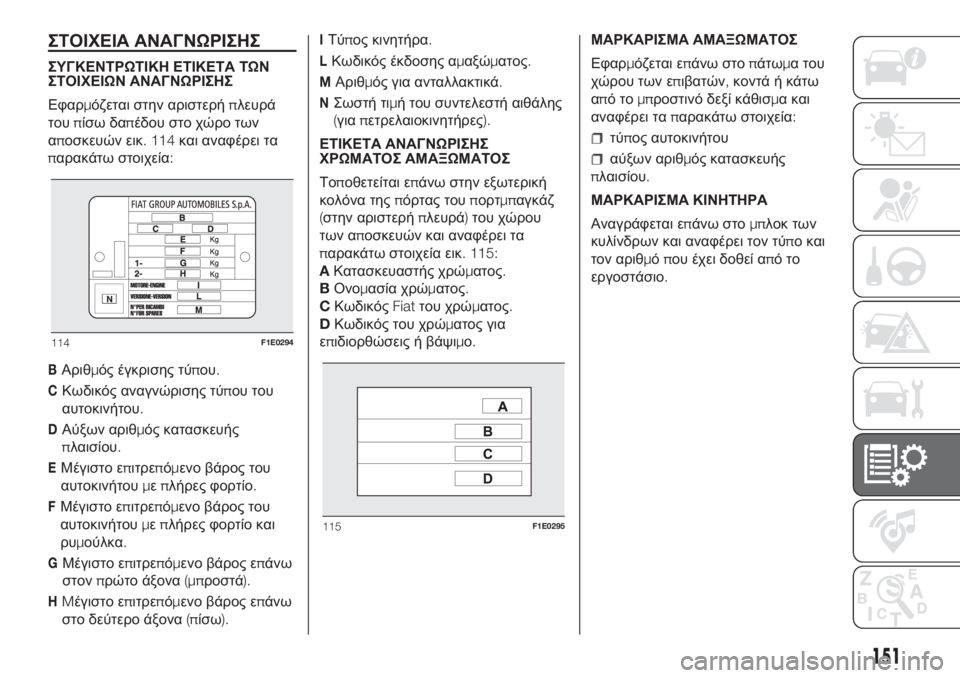

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΣΥΓΚΕΝΤΡΩΤΙΚΗ ΕΤΙΚΕΤΑ ΤΩΝ
ΣΤΟΙΧΕΙΩΝ ΑΝΑΓΝΩΡΙΣΗΣ
Εφαρμόζεται στην αριστερήπλευρά
τουπίσω δαπέδου στο χώρο των
αποσκευών εικ. 114και αναφέρει τα
παρακάτω στοιχεία:
BΑριθμός έγκρισης τύπου.
CΚωδικός αναγνώρισης τύπου του
αυτοκινήτου.
DΑύξων αριθμός κατασκευής
πλαισίου.
EΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτουμεπλήρες φορτίο.
FΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτουμεπλήρες φορτίο και
ρυμούλκα.
GΜέγιστο επιτρεπόμενο βάρος επάνω
στονπρώτο άξονα(μπροστά).
HMέγιστο επιτρεπόμενο βάρος επάνω
στο δεύτερο άξονα(πίσω).
IΤύπος κινητήρα.
LΚωδικός έκδοσης αμαξώματος.
MΑριθμός για ανταλλακτικά.
NΣωστή τιμή του συντελεστή αιθάλης
(γιαπετρελαιοκινητήρες).
ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΧΡΩΜΑΤΟΣ ΑΜΑΞΩΜΑΤΟΣ
Τοποθετείται επάνω στην εξωτερική
κολόνα τηςπόρτας τουπορτμπαγκάζ
(στην αριστερήπλευρά)του χώρου
των αποσκευών και αναφέρει τα
παρακάτω στοιχεία εικ. 115:
AΚατασκευαστής χρώματος.
BΟνομασία χρώματος.
CΚωδικόςFiatτου χρώματος.
DΚωδικός του χρώματος για
επιδιορθώσεις ή βάψιμο.ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ
Εφαρμόζεται επάνω στοπάτωμα του
χώρου των επιβατών,κοντά ή κάτω
απότομπροστινό δεξί κάθισμα και
αναφέρει ταπαρακάτω στοιχεία:
τύπος αυτοκινήτου
αύξων αριθμός κατασκευής
πλαισίου.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στομπλοκ των
κυλίνδρων και αναφέρει τον τύπο και
τον αριθμόπου έχει δοθεί απότο
εργοστάσιο.
114F1E0294
115F1E0295
151

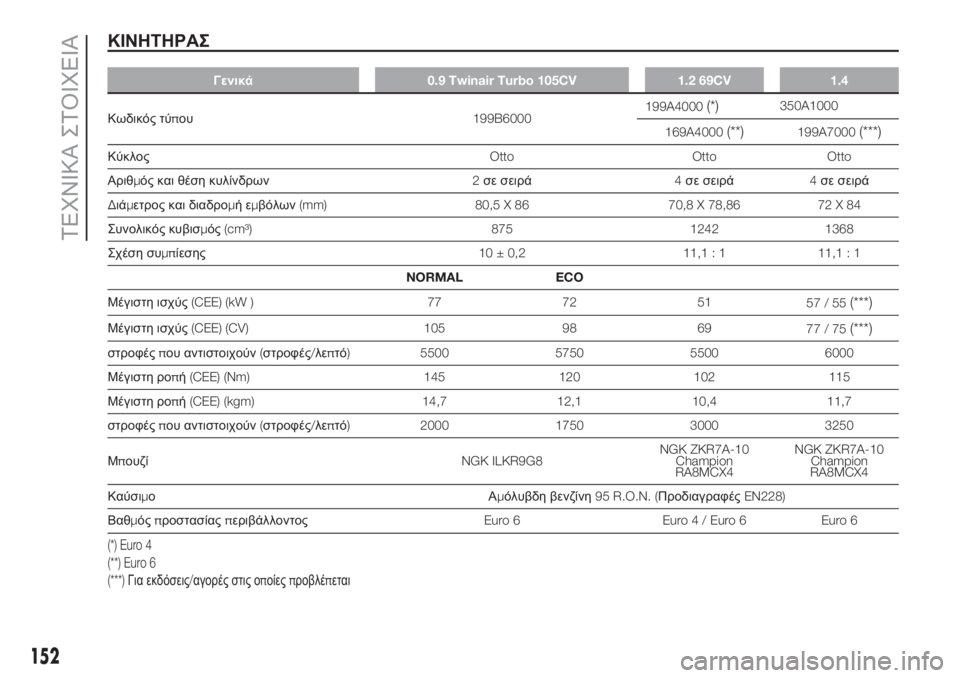

ΚΙΝΗΤΗΡΑΣ
Γενικά0.9 Twinair Turbo 105CV 1.2 69CV 1.4
Κωδικός τύπου199B6000199A4000(*)350A1000
169A4000
(**)199A7000(***)
ΚύκλοςOtto Otto Otto
Αριθμός και θέση κυλίνδρων2σε σειρά4σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 80,5 X 86 70,8 X 78,86 72 X 84
Συνολικός κυβισμός(cm³) 875 1242 1368
Σχέση συμπίεσης10 ± 0,2 11,1 : 1 11,1 : 1
NORMAL ECO
Μέγιστη ισχύς(CEE) (kW ) 77 72 51
57/55
(***)
Μέγιστη ισχύς(CEE) (CV) 105 98 69
77/75(***)
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 5500 5750 5500 6000
Μέγιστη ροπή(CEE) (Nm) 145 120 102 115
Μέγιστη ροπή(CEE) (kgm) 14,7 12,1 10,4 11,7
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 2000 1750 3000 3250
ΜπουζίNGK ILKR9G8NGK ZKR7A-10
Champion
RA8MCX4NGK ZKR7A-10
Champion
RA8MCX4
ΚαύσιμοΑμόλυβδη βενζίνη95 R.O.N. (ΠροδιαγραφέςEN228)
ΒαθμόςπροστασίαςπεριβάλλοντοςEuro 6 Euro 4 / Euro 6 Euro 6
(*) Euro 4
(**) Euro 6
(***)Για εκδόσεις/αγορές στις οποίεςπροβλέπεται
152
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Γενικά
0.9 Twinair 100CV(*)1.2 65CV
Κωδικός τύπου199B7000 199B9000
ΚύκλοςOtto Otto
Αριθμός και θέση κυλίνδρων2σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 80,5 X 86 70,8 X 78,86
Συνολικός κυβισμός(cm³) 875 1242
Σχέση συμπίεσης10±0,2:1 11,1:1
Μέγιστη ισχύς(CEE) (kW ) 73,5 48
Μέγιστη ισχύς(CEE) (CV) 100 65
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 5500 5500
Μέγιστη ροπή(CEE) (Nm) 145 102
Μέγιστη ροπή(CEE) (kgm) 14,8 10,4
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 2100 3000
ΜπουζίNGK ILKR9G8 NGK ZKR7A-10
ΚαύσιμοΑμόλυβδη βενζίνη95 R.O.N.
(ΠροδιαγραφέςEN228)Αμόλυβδη βενζίνη95 R.O.N. (Προδιαγραφές
EN228)
ΒαθμόςπροστασίαςπεριβάλλοντοςEuro 6 Euro 4
(*)Εκδόσεις για ειδικές αγορές
153

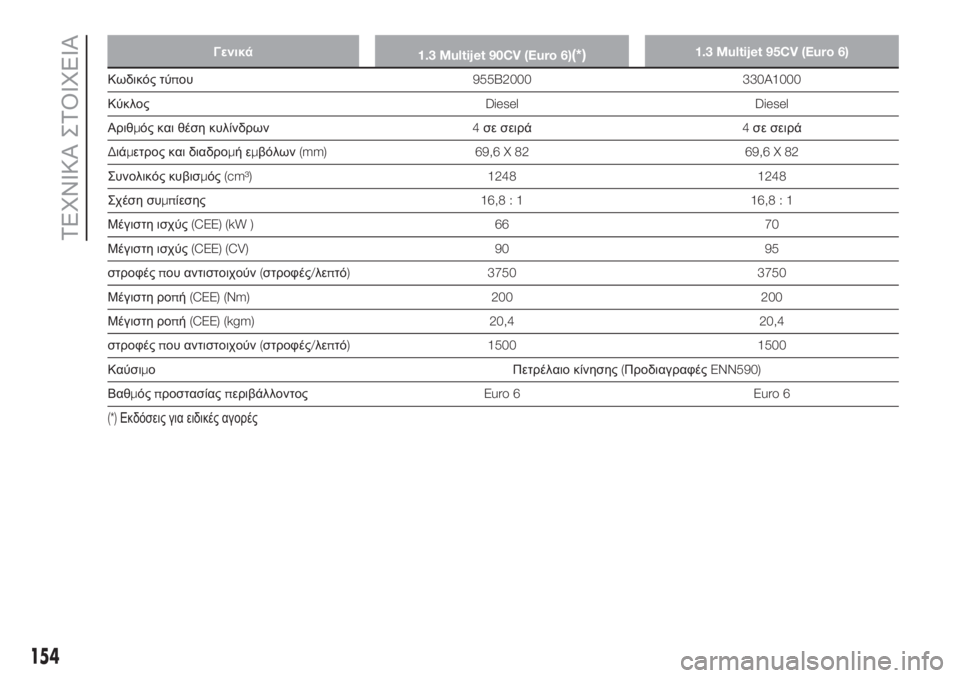

Γενικά
1.3 Multijet 90CV (Euro 6)(*)1.3 Multijet 95CV (Euro 6)
Κωδικός τύπου955B2000 330A1000
ΚύκλοςDiesel Diesel
Αριθμός και θέση κυλίνδρων4σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 69,6 X 82 69,6 X 82
Συνολικός κυβισμός(cm³) 1248 1248
Σχέση συμπίεσης16,8 : 1 16,8 : 1
Μέγιστη ισχύς(CEE) (kW ) 66 70
Μέγιστη ισχύς(CEE) (CV) 90 95
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 3750 3750
Μέγιστη ροπή(CEE) (Nm) 200 200
Μέγιστη ροπή(CEE) (kgm) 20,4 20,4
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 1500 1500
Καύσιμο Πετρέλαιο κίνησης(ΠροδιαγραφέςENN590)
ΒαθμόςπροστασίαςπεριβάλλοντοςEuro 6 Euro 6
(*)Εκδόσεις για ειδικές αγορές
154
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

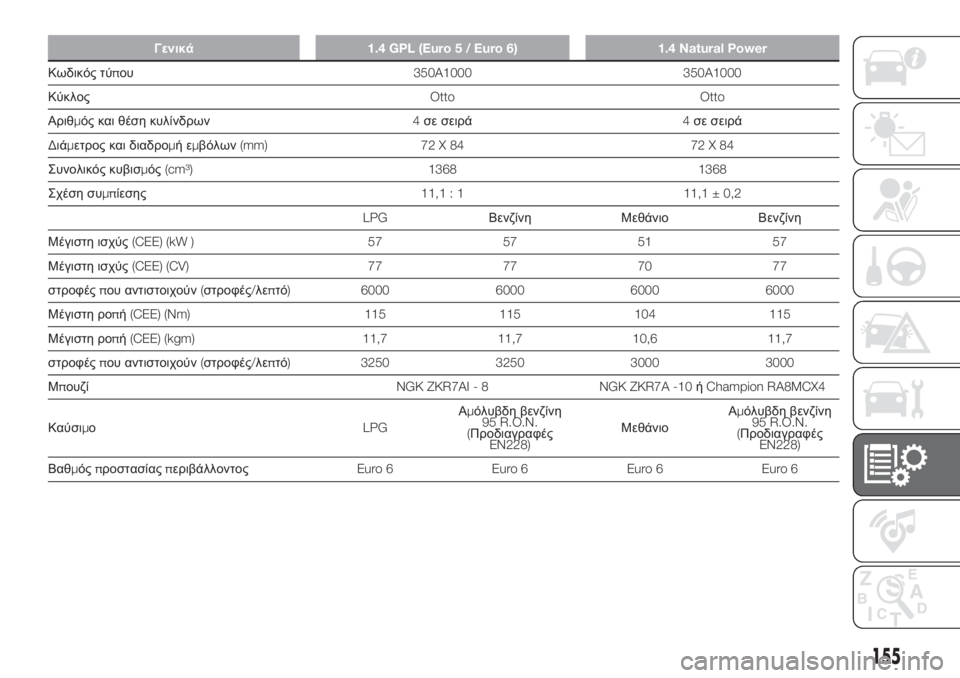

Γενικά1.4 GPL (Euro 5 / Euro 6) 1.4 Natural Power
Κωδικός τύπου350A1000 350A1000
ΚύκλοςOtto Otto
Αριθμός και θέση κυλίνδρων4σε σειρά4σε σειρά
Διάμετρος και διαδρομήεμβόλων(mm) 72 X 84 72 X 84
Συνολικός κυβισμός(cm³) 1368 1368
Σχέση συμπίεσης11,1 : 1 11,1 ± 0,2
LPGΒενζίνη Μεθάνιο Βενζίνη
Μέγιστη ισχύς(CEE) (kW ) 57 57 51 57
Μέγιστη ισχύς(CEE) (CV) 77 77 70 77
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 6000 6000 6000 6000
Μέγιστη ροπή(CEE) (Nm) 115 115 104 115
Μέγιστη ροπή(CEE) (kgm) 11,7 11,7 10,6 11,7
στροφέςπου αντιστοιχούν(στροφές/λεπτό) 3250 3250 3000 3000
ΜπουζίNGK ZKR7AI - 8 NGK ZKR7A -10ήChampion RA8MCX4
ΚαύσιμοLPGΑμόλυβδη βενζίνη
95 R.O.N.
(Προδιαγραφές
EN228)ΜεθάνιοΑμόλυβδη βενζίνη
95 R.O.N.
(Προδιαγραφές
EN228)
ΒαθμόςπροστασίαςπεριβάλλοντοςEuro 6 Euro 6 Euro 6 Euro 6
155

ΤΡΟΧΟΙ
168) 172)
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ ΣΤΑΝΤΑΡ ΕΞΟΠΛΙΣΜΟΥ
Απόσταση αξόνωνμπουλονιών100 mmκαιμπουλόνιαM12 x 1.5,χρησιμοποιήστεμόνο τροχούςπουπροβλέπονται για
αυτό το αυτοκίνητο.
Ανάλογαμε τον εξοπλισμό,η ρεζέρβα του τροχού διαθέτει ένα ελαστικό185/65 R15 84Tκαι ζάντα6Jx15”- ET43.
Εκδόσεις ΖάντεςΕλαστικάπου
παρέχονταιΕλαστικά χιονιού Ρεζέρβα τροχού
0.9 TwinAir Turbo6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T 6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6,5J x 17'' - ET 46
(*)205/45 R17 88V205/45 R17 88Q
(M+S)
1.2 69CV6Jx15”-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)
6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H195/55 R16 87Q
(M+S)
6Jx17''-ET46
(*)205/45 R15 88V(**)205/45 R17 88Q
(M+S)––
(*)Αλουμινένια ζάντα
(**)Ειδικές εκδόσεις χωρίς σύστημαStart&Stop
156
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

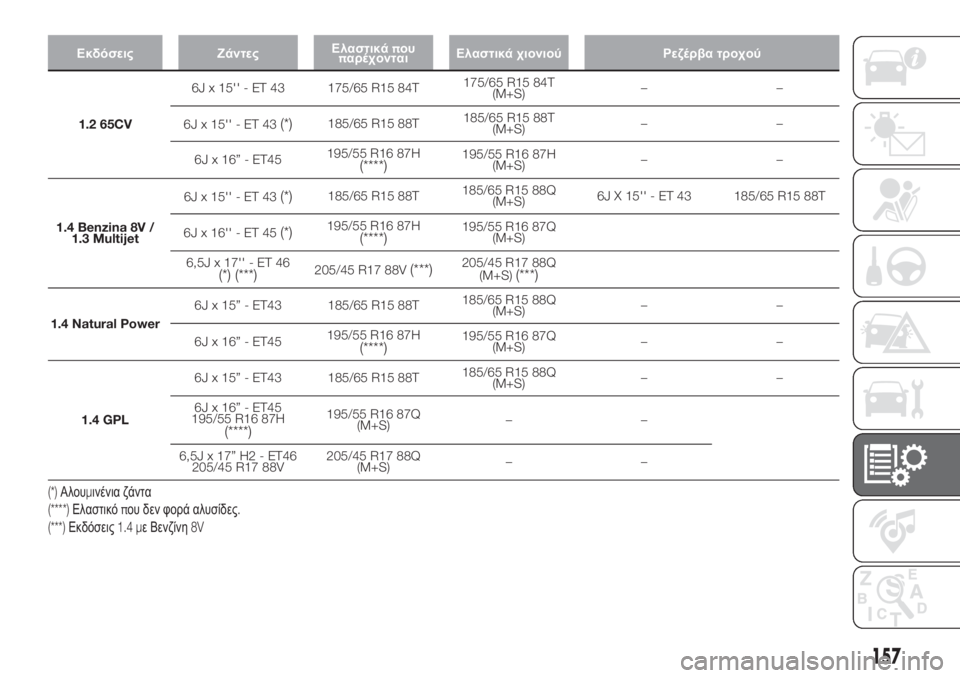

Εκδόσεις ΖάντεςΕλαστικάπου
παρέχονταιΕλαστικά χιονιού Ρεζέρβα τροχού
1.2 65CV6J x 15'' - ET 43 175/65 R15 84T175/65 R15 84T
(M+S)––
6Jx15''-ET43(*)185/65 R15 88T185/65 R15 88T
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87H
(M+S)––
1.4 Benzina 8V /
1.3 Multijet6Jx15''-ET43
(*)185/65 R15 88T185/65 R15 88Q
(M+S)6J X 15'' - ET 43 185/65 R15 88T
6Jx16''-ET45
(*)195/55 R16 87H(****)195/55 R16 87Q
(M+S)
6,5Jx17''-ET46
(*) (***)205/45 R17 88V(***)205/45 R17 88Q
(M+S)(***)
1.4 Natural Power6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45195/55 R16 87H
(****)195/55 R16 87Q
(M+S)––
1.4 GPL6J x 15” - ET43 185/65 R15 88T185/65 R15 88Q
(M+S)––
6J x 16” - ET45
195/55 R16 87H
(****)
195/55 R16 87Q
(M+S)––
6,5J x 17” H2 - ET46
205/45 R17 88V205/45 R17 88Q
(M+S)––
(*)Αλουμινένια ζάντα
(****)Ελαστικόπου δεν φορά αλυσίδες.
(***)Εκδόσεις1.4 με Βενζίνη8V
157

ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ(bar)
Με ζεστό ελαστικό η τιμή τηςπίεσηςπρέπει να είναι+0.3 barσε σχέσημε τηνπροκαθορισμένη τιμή.Ελέγξτε ξανά τη σωστή
τιμήμε το ελαστικό κρύο.Με χειμερινά ελαστικά η τιμή τηςπίεσηςπρέπει να είναι+0,2 barσε σχέσημε τηνπροκαθορισμένη
τιμή για τα ελαστικά του εξοπλισμού.Στηνπερίπτωσηπορείαςμε ταχύτητεςμεγαλύτερες από160χλμ/ώρα,φουσκώστε τα
ελαστικά στιςπροβλεπόμενες τιμές γιαπλήρες φορτίο.Όταν υπάρχει σύστημαiTPMSητιμή τηςπίεσηςπ
ρέπει να είναι+
+0,1 barσε σχέσημε τηνπροκαθορισμένη τιμή.Το σύστημαiTPMSδενπροβλέπεται για το ελαστικό175/65 R15 84T.
ΕλαστικάΆδειο καιμεσαίο φορτίο Μεπλήρες φορτίο
Εμπρός Πίσω Εμπρός Πίσω
175/65 R15 84T 2,2 2,1 2,2 2,2
175/65 R15 84T
(*)2,4 2,1 2,5 2,2
185/65 R15 88T 2,2 2,0 2,2 2,2
185/65 R15 88T
(**)2,3 2,1 2,3 2,3
195/65 R15 87H
(***)2,2 2,0 2,2 2,2
195/55 R16 87H
(*)2,3 2,1 2,4 2,4
205/45 R17 88V 2,4 2,2 2.4 2,4
205/45 R17 88V
(*)2,4 2,2 2,5 2,4
(*)Κινητήρες1.3 Mjet 75/85CV
(**)Κινητήρες0.9 TwinAir 100CVκαι1.3 MJet
(***)Κινητήρες1.4 Natural Power
ΑΛΥΣΙΔΕΣ ΧΙΟΝΙΟΥ
169) 170) 171)57)
Σημαντικές επισημάνσεις
Η χρήση των αλυσίδων χιονιού θαπρέπει να γίνεται σύμφωναμε την ισχύουσα νομοθεσία της κάθε χώρας.Σε ορισμένες
χώρες,τα ελαστικάπου φέρουν το σήμαM+S (Mud and Snow)θεωρούνται χειμερινός εξοπλισμός.Για αυτόν τον λόγο η
χρήση τους είναι εφάμιλλημε τη χρήση των αλυσίδων για το χιόνι.
Οι αλυσίδες χιονιούμπορούν να τοποθετηθούνμόνο στα ελαστικά τωνμπροστινών τροχών.Ελέγχετε το τέντωμα των
αλυσίδων αφού έχετεπρώτα οδηγήσει γιαμερικάμέτρα.
158
