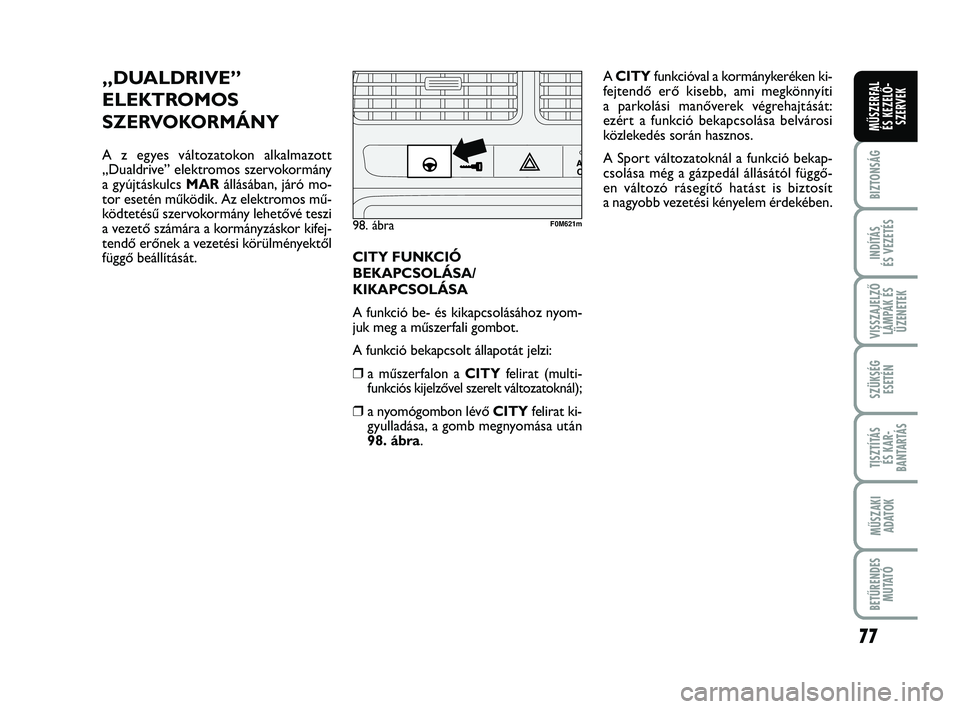

FIAT PUNTO 2017 Kezelési és karbantartási útmutató (in Hungarian)

77
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
„DUALDRIVE”
ELEKTROMOS
SZERVOKORMÁNY
A z egyes változatokon alkalmazott
„Dualdrive” elektromos szervokormány
a gyújtáskulcs MARállásában, járó mo-
tor esetén működik. Az elektromos mű-
ködtetésű szervokormány lehetővé teszi
a vezető számára a kormányzáskor kifej-
tendő erőnek a vezetési körülményektől
függő beállítását. CITY FUNKCIÓ
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A funkció be- és kikapcsolásához nyom-
juk meg a műszerfali gombot.
A funkció bekapcsolt állapotát jelzi:
❒a műszerfalon a CITY
felirat (multi-
funkciós kijelzővel szerelt változatoknál);
❒a nyomógombon lévő CITY felirat ki-
gyulladása, a gomb megnyomása után
98. ábra. A
CITY funkcióval a kormánykeréken ki-
fejtendő erő kisebb, ami megkönnyíti
a parkolási manőverek végrehajtását:
ezért a funkció bekapcsolása belvárosi
közlekedés során hasznos.
A Sport változatoknál a funkció bekap-
csolása még a gázpedál állásától függő-
en változó rásegítő hatást is biztosít
a nagyobb vezetési kényelem érdekében.
98. ábraF0M621m
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 77

78
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

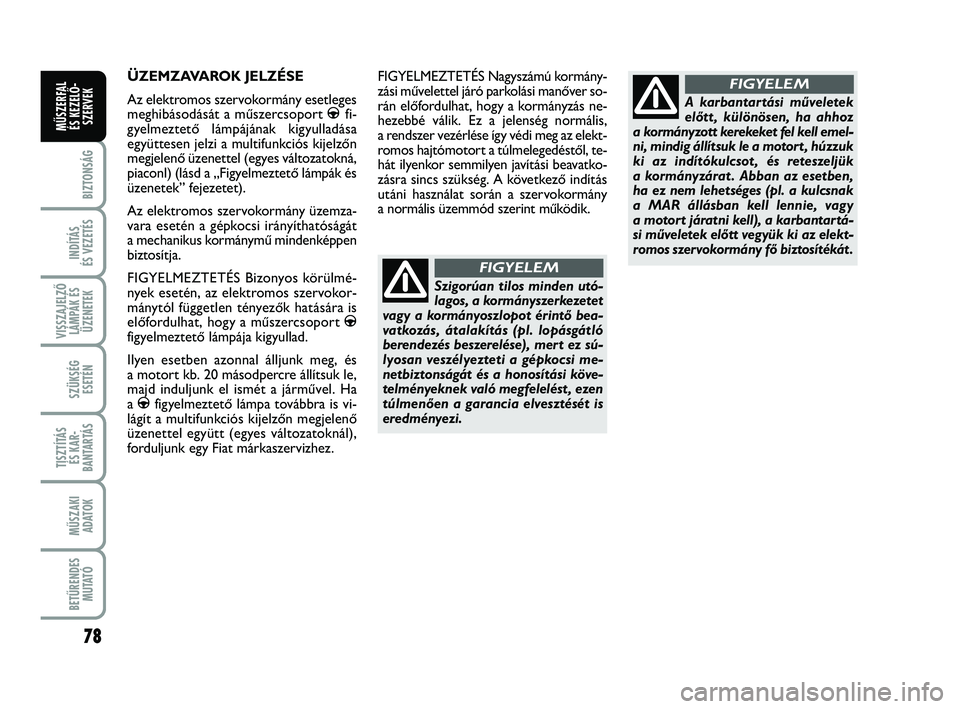

ÜZEMZAVAROK JELZÉSE
Az elektromos szervokormány esetleges
meghibásodását a műszercsoport
gfi-
gyelmeztető lámpájának kigyulladása
együttesen jelzi a multifunkciós kijelzőn
megjelenő üzenettel (egyes változatokná,
piaconl) (lásd a „Figyelmeztető lámpák és
üzenetek” fejezetet).
Az elektromos szervokormány üzemza-
vara esetén a gépkocsi irányíthatóságát
a mechanikus kormánymű mindenképpen
biztosítja.
FIGYELMEZTETÉS Bizonyos körülmé-
nyek esetén, az elektromos szervokor-
mánytól független tényezők hatására is
előfordulhat, hogy a műszercsoport
gfigyelmeztető lámpája kigyullad.
Ilyen esetben azonnal álljunk meg, és
a motort kb. 20 másodpercre állítsuk le,
majd induljunk el ismét a járművel. Ha
a
gfigyelmeztető lámpa továbbra is vi-
lágít a multifunkciós kijelzőn megjelenő
üzenettel együtt (egyes változatoknál),
forduljunk egy Fiat márkaszervizhez. FIGYELMEZTETÉS Nagyszámú kormány-
zási művelettel járó parkolási manőver so-
rán előfordulhat, hogy a kormányzás ne-
hezebbé válik. Ez a jelenség normális,
a rendszer vezérlése így védi meg az elekt-
romos hajtómotort a túlmelegedéstől, te-
hát ilyenkor semmilyen javítási beavatko-
zásra sincs szükség. A következő indítás
utáni használat során a szervokormány
a normális üzemmód szerint működik.
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló
berendezés beszerelése), mert ez sú-
lyosan veszélyezteti a gépkocsi me-
netbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM
A karbantartási műveletek
előtt , különösen, ha ahhoz
a kormányzott kerekeket fel kell emel-
ni, mindig állítsuk le a motort , húzzuk
ki az indítókulcsot , és reteszeljük
a kormányzárat . Abban az esetben,
ha ez nem lehetséges (pl. a kulcsnak
a MAR állásban kell lennie, vagy
a motort járatni kell), a karbantartá-
si műveletek előtt vegyük ki az elekt-
romos szervokormány fő biztosítékát .
FIGYELEM
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 78

79
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
99. ábraF0M0505m

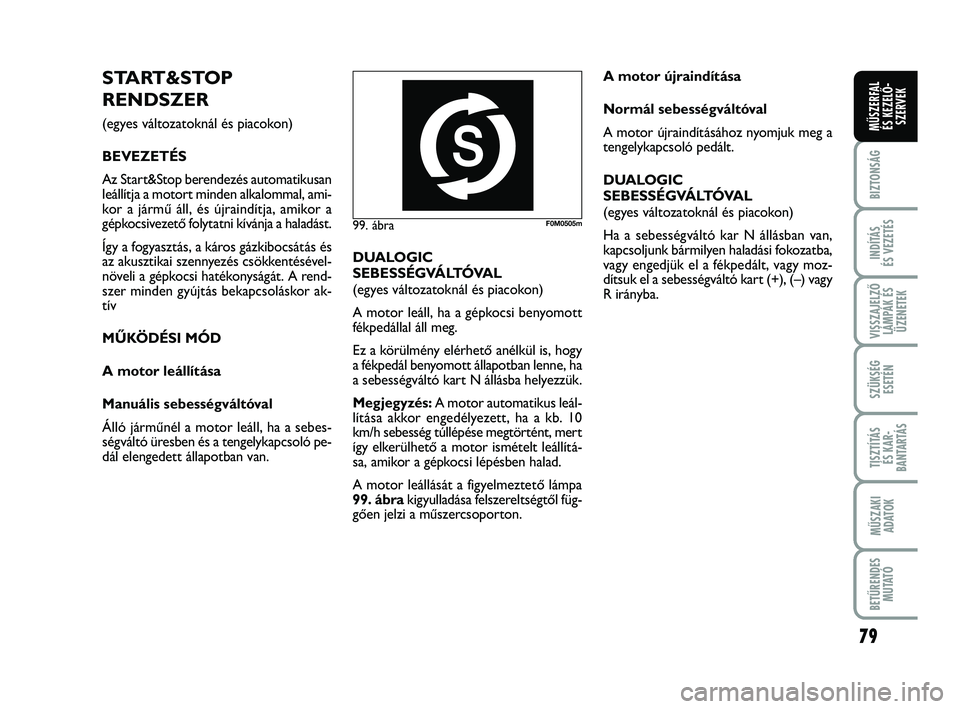

START&STOP
RENDSZER
(egyes változatoknál és piacokon)
BEVEZETÉS
Az Start&Stop berendezés automatikusan
leállítja a motort minden alkalommal, ami-
kor a jármű áll, és újraindítja, amikor a
gépkocsivezető folytatni kívánja a haladást.
Így a fogyasztás, a káros gázkibocsátás és
az akusztikai szennyezés csökkentésével-
növeli a gépkocsi hatékonyságát. A rend-
szer minden gyújtás bekapcsoláskor ak-
tív
MŰKÖDÉSI MÓD
A motor leállítása
Manuális sebességváltóval
Álló járműnél a motor leáll, ha a sebes-
ségváltó üresben és a tengelykapcsoló pe-
dál elengedett állapotban van. DUALOGIC
SEBESSÉGVÁLTÓVAL
(egyes változatoknál és piacokon)
A motor leáll, ha a gépkocsi benyomott
fékpedállal áll meg.
Ez a körülmény elérhető anélkül is, hogy
a fékpedál benyomott állapotban lenne, ha
a sebességváltó kart N állásba helyezzük.
Megjegyzés:
A motor automatikus leál-
lítása akkor engedélyezett, ha a kb. 10
km/h sebesség túllépése megtörtént, mert
így elkerülhető a motor ismételt leállítá-
sa, amikor a gépkocsi lépésben halad.
A motor leállását a figyelmeztető lámpa
99. ábra kigyulladása felszereltségtől füg-
gően jelzi a műszercsoporton. A motor újraindítása
Normál sebességváltóval
A motor újraindításához nyomjuk meg a
tengelykapcsoló pedált.
DUALOGIC
SEBESSÉGVÁLTÓVAL
(egyes változatoknál és piacokon)
Ha a sebességváltó kar N állásban van,
kapcsoljunk bármilyen haladási fokozatba,
vagy engedjük el a fékpedált, vagy moz-
dítsuk el a sebességváltó kart (+), (–) vagy
R irányba.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 79

80
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
100. ábraF0M0506m101. ábraF0M622m

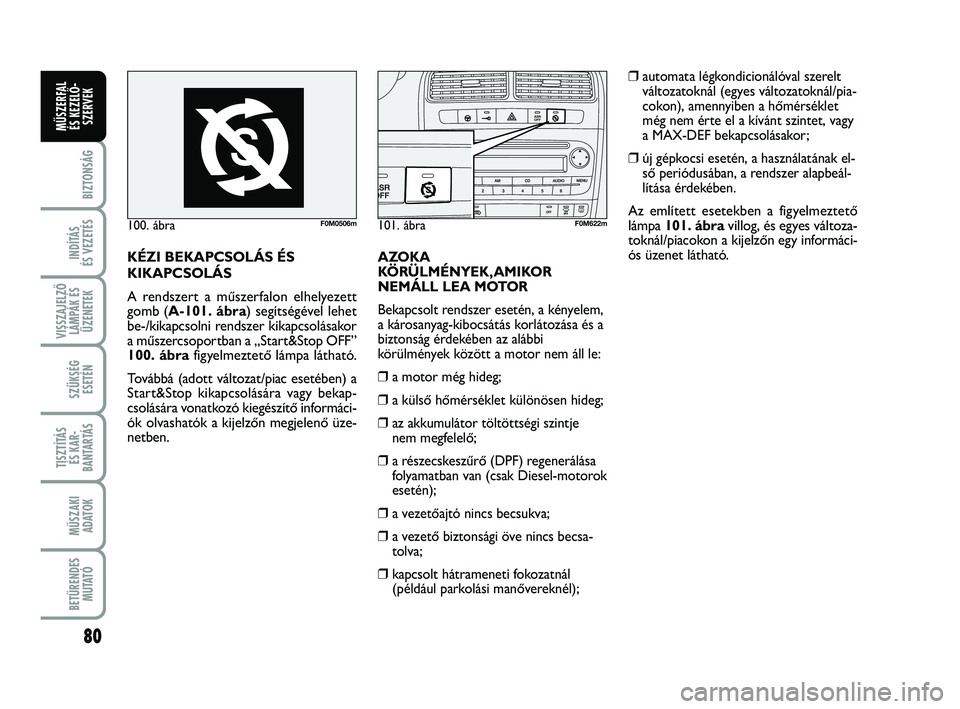

KÉZI BEKAPCSOLÁS ÉS
KIKAPCSOLÁS
A rendszert a műszerfalon elhelyezett
gomb (A-101. ábra) segítségével lehet
be-/kikapcsolni rendszer kikapcsolásakor
a műszercsoportban a „Start&Stop OFF”
100. ábra figyelmeztető lámpa látható.
Továbbá (adott változat/piac esetében) a
Start&Stop kikapcsolására vagy bekap-
csolására vonatkozó kiegészítő informáci-
ók olvashatók a kijelzőn megjelenő üze-
netben.AZOKA
KÖRÜLMÉNYEK,AMIKOR
NEMÁLL LEA MOTOR
Bekapcsolt rendszer esetén, a kényelem,
a károsanyag-kibocsátás korlátozása és a
biztonság érdekében az alábbi
körülmények között a motor nem áll le:
❒ a motor még hideg;
❒ a külső hőmérséklet különösen hideg;
❒ az akkumulátor töltöttségi szintje
nem megfelelő;
❒ a részecskeszűrő (DPF) regenerálása
folyamatban van (csak Diesel-motorok
esetén);
❒ a vezetőajtó nincs becsukva;
❒ a vezető biztonsági öve nincs becsa-
tolva;
❒ kapcsolt hátrameneti fokozatnál
(például parkolási manővereknél); ❒
automata légkondicionálóval szerelt
változatoknál (egyes változatoknál/pia-
cokon), amennyiben a hőmérséklet
még nem érte el a kívánt szintet, vagy
a MAX-DEF bekapcsolásakor;
❒ új gépkocsi esetén, a használatának el-
ső periódusában, a rendszer alapbeál-
lítása érdekében.
Az említett esetekben a figyelmeztető
lámpa 101. ábra villog, és egyes változa-
toknál/piacokon a kijelzőn egy informáci-
ós üzenet látható.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 80

81
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
102. ábraF0M0508m

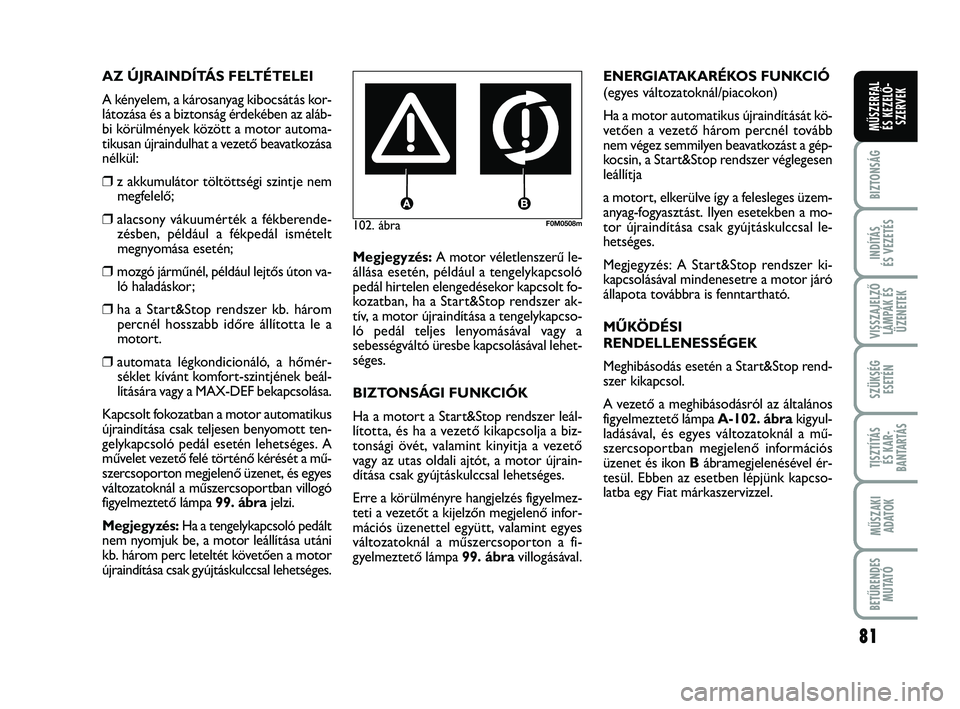

AZ ÚJRAINDÍTÁS FELTÉTELEI
A kényelem, a károsanyag kibocsátás kor-
látozása és a biztonság érdekében az aláb-
bi körülmények között a motor automa-
tikusan újraindulhat a vezető beavatkozása
nélkül:
❒z akkumulátor töltöttségi szintje nemmegfelelő;
❒alacsony vákuumérték a fékberende-zésben, például a fékpedál ismételt
megnyomása esetén;
❒mozgó járműnél, például lejtős úton va-ló haladáskor;
❒ha a Start&Stop rendszer kb. hárompercnél hosszabb időre állította le a
motort.
❒automata légkondicionáló, a hőmér-séklet kívánt komfort-szintjének beál-
lítására vagy a MAX-DEF bekapcsolása.
Kapcsolt fokozatban a motor automatikus
újraindítása csak teljesen benyomott ten-
gelykapcsoló pedál esetén lehetséges. A
művelet vezető felé történő kérését a mű-
szercsoporton megjelenő üzenet, és egyes
változatoknál a műszercsoportban villogó
figyelmeztető lámpa 99. ábrajelzi.
Megjegyzés: Ha a tengelykapcsoló pedált
nem nyomjuk be, a motor leállítása utáni
kb. három perc leteltét követően a motor
újraindítása csak gyújtáskulccsal lehetséges. Megjegyzés:
A motor véletlenszerű le-
állása esetén, például a tengelykapcsoló
pedál hirtelen elengedésekor kapcsolt fo-
kozatban, ha a Start&Stop rendszer ak-
tív, a motor újraindítása a tengelykapcso-
ló pedál teljes lenyomásával vagy a
sebességváltó üresbe kapcsolásával lehet-
séges.
BIZTONSÁGI FUNKCIÓK
Ha a motort a Start&Stop rendszer leál-
lította, és ha a vezető kikapcsolja a biz-
tonsági övét, valamint kinyitja a vezető
vagy az utas oldali ajtót, a motor újrain-
dítása csak gyújtáskulccsal lehetséges.
Erre a körülményre hangjelzés figyelmez-
teti a vezetőt a kijelzőn megjelenő infor-
mációs üzenettel együtt, valamint egyes
változatoknál a műszercsoporton a fi-
gyelmeztető lámpa 99. ábra villogásával. ENERGIATAKARÉKOS FUNKCIÓ
(egyes változatoknál/piacokon)
Ha a motor automatikus újraindítását kö-
vetően a vezető három percnél tovább
nem végez semmilyen beavatkozást a gép-
kocsin, a Start&Stop rendszer véglegesen
leállítja
a motort, elkerülve így a felesleges üzem-
anyag-fogyasztást. Ilyen esetekben a mo-
tor újraindítása csak gyújtáskulccsal le-
hetséges.
Megjegyzés: A Start&Stop rendszer ki-
kapcsolásával mindenesetre a motor járó
állapota továbbra is fenntartható.
MŰKÖDÉSI
RENDELLENESSÉGEK
Meghibásodás esetén a Start&Stop rend-
szer kikapcsol.
A vezető a meghibásodásról az általános
figyelmeztető lámpa A-102. ábra
kigyul-
ladásával, és egyes változatoknál a mű-
szercsoportban megjelenő információs
üzenet és ikon B ábramegjelenésével ér-
tesül. Ebben az esetben lépjünk kapcso-
latba egy Fiat márkaszervizzel.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 81

82
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

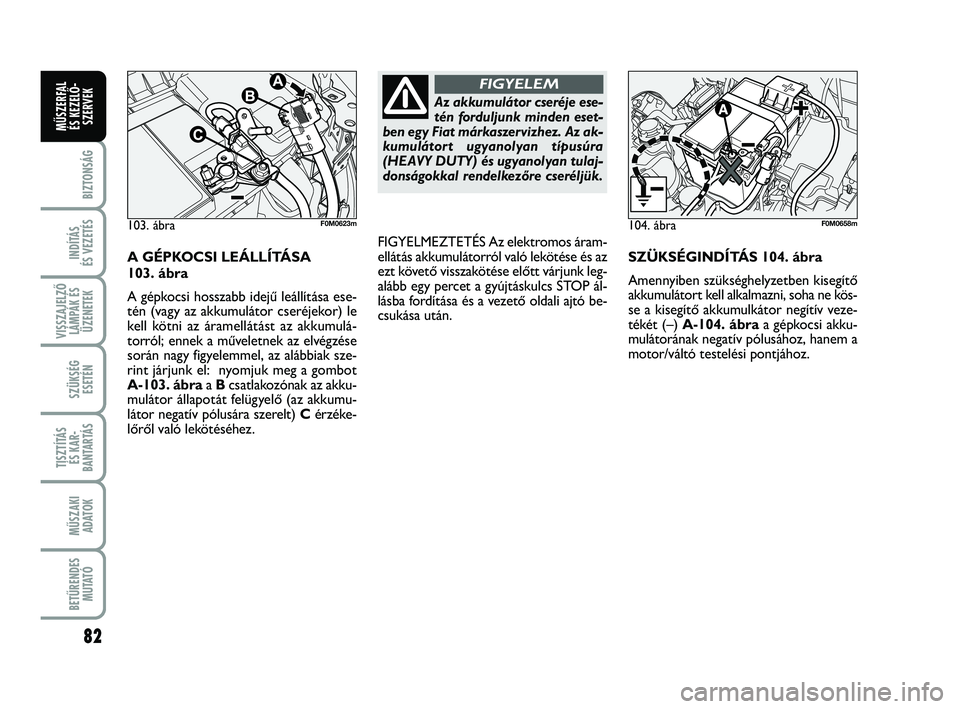

A GÉPKOCSI LEÁLLÍTÁSA
103. ábra
A gépkocsi hosszabb idejű leállítása ese-
tén (vagy az akkumulátor cseréjekor) le
kell kötni az áramellátást az akkumulá-
torról; ennek a műveletnek az elvégzése
során nagy figyelemmel, az alábbiak sze-
rint járjunk el: nyomjuk meg a gombot
A-103. ábra a B csatlakozónak az akku-
mulátor állapotát felügyelő (az akkumu-
látor negatív pólusára szerelt) C érzéke-
lőről való lekötéséhez. SZÜKSÉGINDÍTÁS 104. ábra
Amennyiben szükséghelyzetben kisegítő
akkumulátort kell alkalmazni, soha ne kös-
se a kisegítő akkumulkátor negítív veze-
tékét (–) A-104. ábra
a gépkocsi akku-
mulátorának negatív pólusához, hanem a
motor/váltó testelési pontjához.
Az akkumulátor cseréje ese-
tén forduljunk minden eset-
ben egy Fiat márkaszervizhez. Az ak-
kumulátort ugyanolyan típusúra
(HEAVY DUTY) és ugyanolyan tulaj-
donságokkal rendelkezőre cseréljük.
FIGYELEM
103. ábraF0M0623m104. ábraF0M0658m
FIGYELMEZTETÉS Az elektromos áram-
ellátás akkumulátorról való lekötése és az
ezt követő visszakötése előtt várjunk leg-
alább egy percet a gyújtáskulcs STOP ál-
lásba fordítása és a vezető oldali ajtó be-
csukása után.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 82

83
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

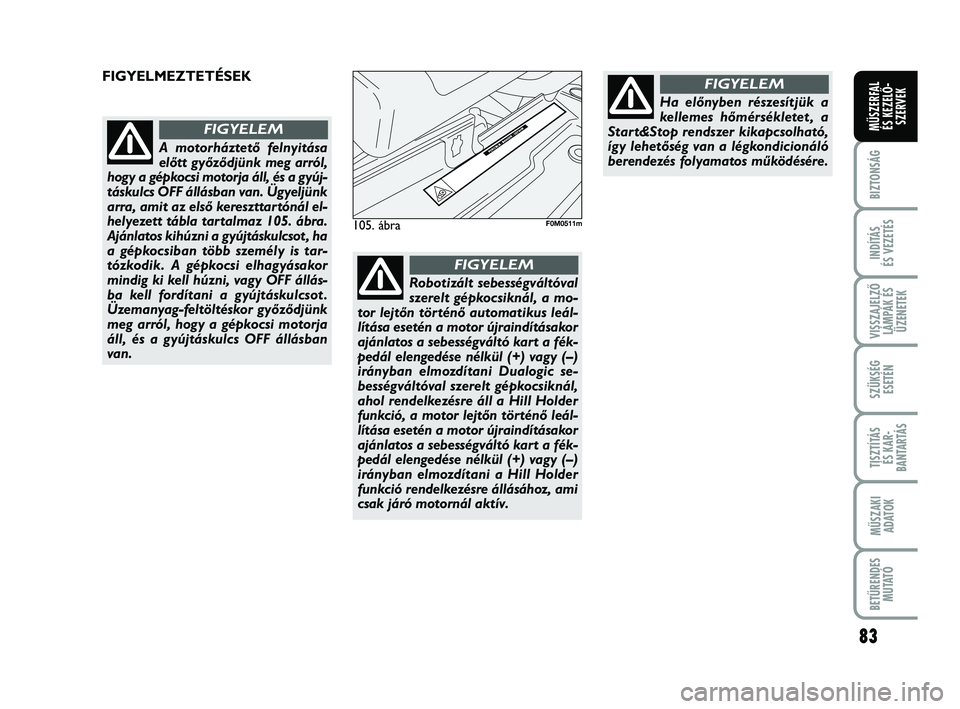

105. ábraF0M0511m
FIGYELMEZTETÉSEK
A motorháztető felnyitása
előtt győződjünk meg arról,
hogy a gépkocsi motorja áll, és a gyúj-
táskulcs OFF állásban van. Ügyeljünk
arra, amit az első kereszttartónál el-
helyezett tábla tartalmaz 105. ábra.
Ajánlatos kihúzni a gyújtáskulcsot , ha
a gépkocsiban több személy is tar-
tózkodik. A gépkocsi elhagyásakor
mindig ki kell húzni, vagy OFF állás-
ba kell fordítani a gyújtáskulcsot .
Üzemanyag-feltöltéskor győződjünk
meg arról, hogy a gépkocsi motorja
áll, és a gyújtáskulcs OFF állásban
van.
FIGYELEM
Robotizált sebességváltóval
szerelt gépkocsiknál, a mo-
tor lejtőn történő automatikus leál-
lítása esetén a motor újraindításakor
ajánlatos a sebességváltó kart a fék-
pedál elengedése nélkül (+) vagy (–)
irányban elmozdítani Dualogic se-
bességváltóval szerelt gépkocsiknál,
ahol rendelkezésre áll a Hill Holder
funkció, a motor lejtőn történő leál-
lítása esetén a motor újraindításakor
ajánlatos a sebességváltó kart a fék-
pedál elengedése nélkül (+) vagy (–)
irányban elmozdítani a Hill Holder
funkció rendelkezésre állásához, ami
csak járó motornál aktív.
FIGYELEM
Ha előnyben részesítjük a
kellemes hőmérsékletet , a
Start&Stop rendszer kikapcsolható,
így lehetőség van a légkondicionáló
berendezés folyamatos működésére.
FIGYELEM
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 83

84
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

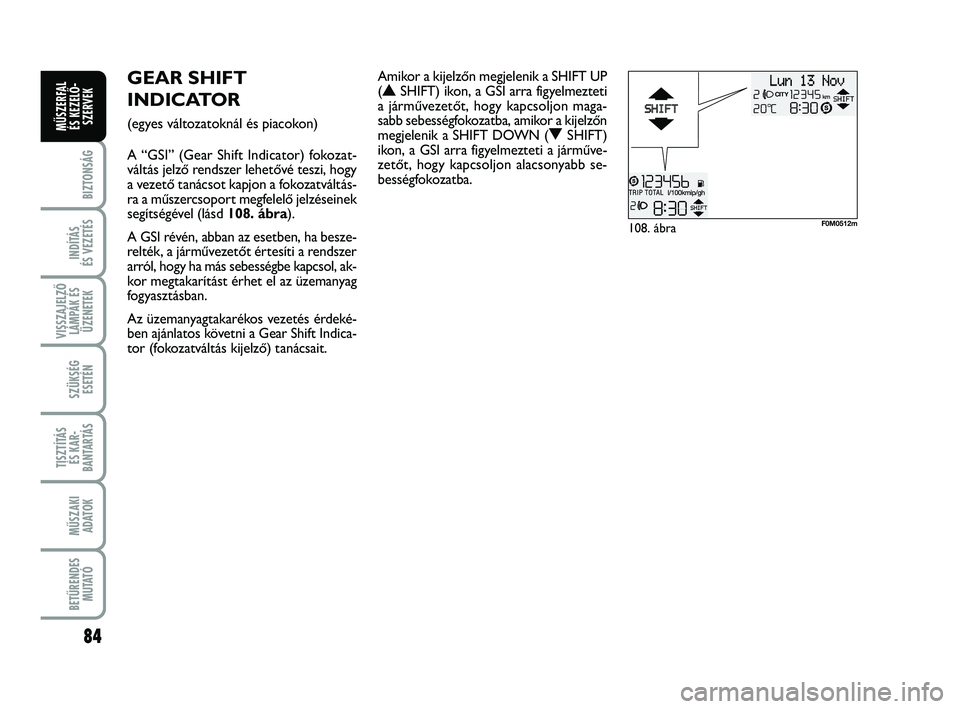

108. ábraF0M0512m
GEAR SHIFT
INDICATOR
(egyes változatoknál és piacokon)
A “GSI” (Gear Shift Indicator) fokozat-
váltás jelző rendszer lehetővé teszi, hogy
a vezető tanácsot kapjon a fokozatváltás-
ra a műszercsoport megfelelő jelzéseinek
segítségével (lásd 108. ábra).
A GSI révén, abban az esetben, ha besze-
relték, a járművezetőt értesíti a rendszer
arról, hogy ha más sebességbe kapcsol, ak-
kor megtakarítást érhet el az üzemanyag
fogyasztásban.
Az üzemanyagtakarékos vezetés érdeké-
ben ajánlatos követni a Gear Shift Indica-
tor (fokozatváltás kijelző) tanácsait. Amikor a kijelzőn megjelenik a SHIFT UP
(
NSHIFT) ikon, a GSI arra figyelmezteti
a járművezetőt, hogy kapcsoljon maga-
sabb sebességfokozatba, amikor a kijelzőn
megjelenik a SHIFT DOWN (
OSHIFT)
ikon, a GSI arra figyelmezteti a járműve-
zetőt, hogy kapcsoljon alacsonyabb se-
bességfokozatba.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 84

85
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK

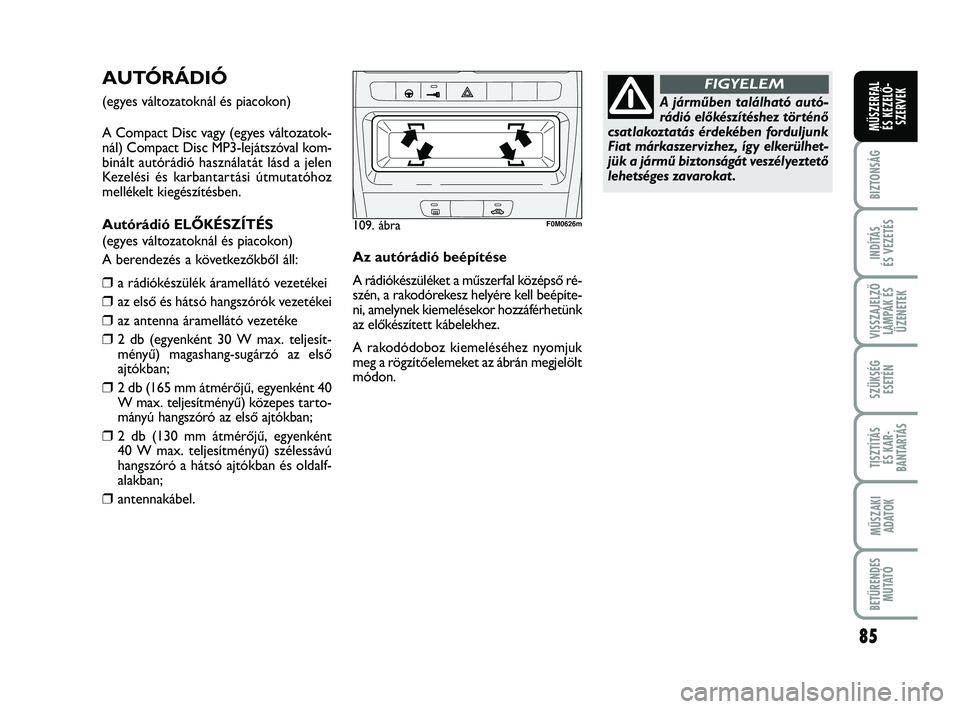

AUTÓRÁDIÓ
(egyes változatoknál és piacokon)
A Compact Disc vagy (egyes változatok-
nál) Compact Disc MP3-lejátszóval kom-
binált autórádió használatát lásd a jelen
Kezelési és karbantartási útmutatóhoz
mellékelt kiegészítésben.
Autórádió ELŐKÉSZÍTÉS
(egyes változatoknál és piacokon)
A berendezés a következőkből áll:
❒a rádiókészülék áramellátó vezetékei
❒az első és hátsó hangszórók vezetékei
❒az antenna áramellátó vezetéke
❒2 db (egyenként 30 W max. teljesít-
ményű) magashang-sugárzó az első
ajtókban;
❒2 db (165 mm átmérőjű, egyenként 40
W max. teljesítményű) közepes tarto-
mányú hangszóró az első ajtókban;
❒2 db (130 mm átmérőjű, egyenként
40 W max. teljesítményű) szélessávú
hangszóró a hátsó ajtókban és oldalf-
alakban;
❒antennakábel. Az autórádió beépítése
A rádiókészüléket a műszerfal középső ré-
szén, a rakodórekesz helyére kell beépíte-
ni, amelynek kiemelésekor hozzáférhetünk
az előkészített kábelekhez.
A rakodódoboz kiemeléséhez nyomjuk
meg a rögzítőelemeket az ábrán megjelölt
módon.
109. ábraF0M0626m
A járműben található autó-
rádió előkészítéshez történő
csatlakoztatás érdekében forduljunk
Fiat márkaszervizhez, így elkerülhet-
jük a jármű biztonságát veszélyeztető
lehetséges zavarokat .
FIGYELEM
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 85

86
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEK
HORDOZHATÓ
NAVIGÁCIÓS
RENDSZER
BESZERELÉSÉNEK
ELŐKÉSZÍTÉSE
Helyezze be a hordozható navigációs
rendszert, csatolja be a specifikus rögzí-
tő kengyelt a helyére, mint ahogy a 110.
ábrán látható.
110. ábraF0M0431m
UTÓLAG VÁSÁROLT
TARTOZÉKOK
Ha a gépkocsi megvásárlása után olyan,
kiegészítő elektromos berendezéseket
kívánunk beépíteni, amelyek nagy fo-
gyasztásúak vagy állandó elektromos
áramellátást igényelnek (autórádió, mű-
holdas lopásgátló stb.), forduljunk egy
Fi at márkaszervizhez, ahol segítenek
a legmegfelelőbb típus kiválasztásában
a Fiat Lineaccessori tartozékok választé-
kából, és az összes energiafogyasztás
meghatározása után tanácsot adnak az
esetleg szükséges, nagyobb kapacitású
akkumulátor beépítésére vonatkozóan.
070-090 PUNTO POP 1ed HU 26/03/14 15:21 Pagina 86
