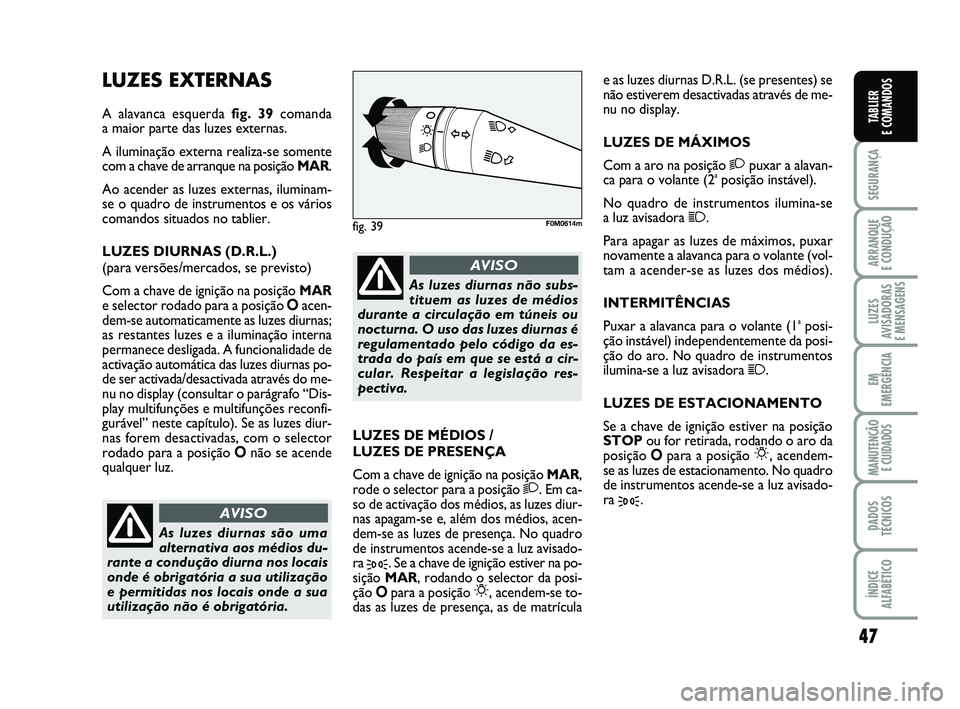

LUZES EXTERNAS
A alavanca esquerda fig. 39comanda
a maior parte das luzes externas.
A iluminação externa realiza-se somente
com a chave de arranque na posição MAR.
Ao acender as luzes externas, iluminam-
se o quadro de instrumentos e os vários
comandos situados no tablier.
LUZES DIURNAS (D.R.L.)
(para versões/mercados, se previsto)
Com a chave de ignição na posição MAR
e selector rodado para a posição
Oacen-
dem-se automaticamente as luzes diurnas;
as restantes luzes e a iluminação interna
permanece desligada. A funcionalidade de
activação automática das luzes diurnas po-
de ser activada/desactivada através do me-
nu no display (consultar o parágrafo “Dis-
play multifunções e multifunções reconfi-
gurável” neste capítulo). Se as luzes diur-
nas forem desactivadas, com o selector
rodado para a posição
Onão se acende
qualquer luz. e as luzes diurnas D.R.L. (se presentes) se
não estiverem desactivadas através de me-
nu no display.
LUZES DE MÁXIMOS
Com a aro na posição
2puxar a alavan-
ca para o volante (2aposição instável).
No quadro de instrumentos ilumina-se
a luz avisadora
1.
Para apagar as luzes de máximos, puxar
novamente a alavanca para o volante (vol-
tam a acender-se as luzes dos médios).
INTERMITÊNCIAS
Puxar a alavanca para o volante (1
aposi-
ção instável) independentemente da posi-
ção do aro. No quadro de instrumentos
ilumina-se a luz avisadora
1.
LUZES DE ESTACIONAMENTO
Se a chave de ignição estiver na posição
STOP ou for retirada, rodando o aro da
posição
Opara a posição 6, acendem-
se as luzes de estacionamento. No quadro
de instrumentos acende-se a luz avisado-
ra
3.
fig. 39F0M0614m
LUZES DE MÉDIOS /
LUZES DE PRESENÇA
Com a chave de ignição na posição MAR,
rode o selector para a posição
2. Em ca-
so de activação dos médios, as luzes diur-
nas apagam-se e, além dos médios, acen-
dem-se as luzes de presença. No quadro
de instrumentos acende-se a luz avisado-
ra
3. Se a chave de ignição estiver na po-
sição MAR, rodando o selector da posi-
ção
Opara a posição 6, acendem-se to-
das as luzes de presença, as de matrícula
As luzes diurnas não subs-
tituem as luzes de médios
durante a circulação em túneis ou
nocturna. O uso das luzes diurnas é
regulamentado pelo código da es-
trada do país em que se está a cir-
cular. Respeitar a legislação res-
pectiva.
AVISO
As luzes diurnas são uma
alternativa aos médios du-
rante a condução diurna nos locais
onde é obrigatória a sua utilização
e permitidas nos locais onde a sua
utilização não é obrigatória.
AVISO
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 47

48
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

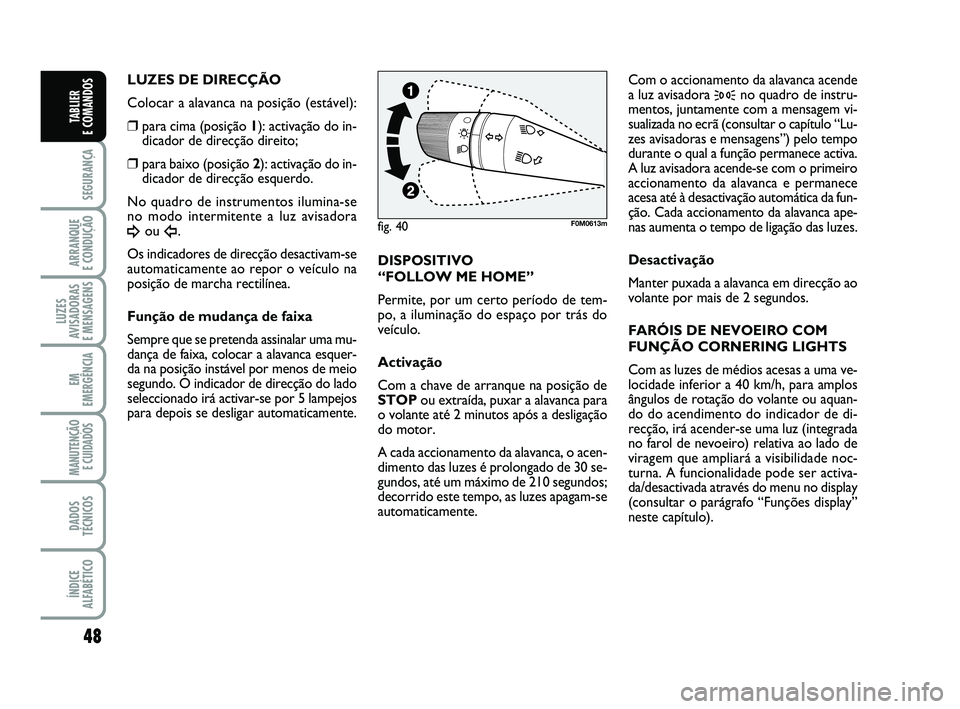

LUZES DE DIRECÇÃO
Colocar a alavanca na posição (estável):
❒para cima (posição 1): activação do in-
dicador de direcção direito;
❒para baixo (posição 2): activação do in-
dicador de direcção esquerdo.
No quadro de instrumentos ilumina-se
no modo intermitente a luz avisadora
¥ou Î.
Os indicadores de direcção desactivam-se
automaticamente ao repor o veículo na
posição de marcha rectilínea.
Função de mudança de faixa
Sempre que se pretenda assinalar uma mu-
dança de faixa, colocar a alavanca esquer-
da na posição instável por menos de meio
segundo. O indicador de direcção do lado
seleccionado irá activar-se por 5 lampejos
para depois se desligar automaticamente. DISPOSITIVO
“FOLLOW ME HOME”
Permite, por um certo período de tem-
po, a iluminação do espaço por trás do
veículo.
Activação
Com a chave de arranque na posição de
STOP
ou extraída, puxar a alavanca para
o volante até 2 minutos após a desligação
do motor.
A cada accionamento da alavanca, o acen-
dimento das luzes é prolongado de 30 se-
gundos, até um máximo de 210 segundos;
decorrido este tempo, as luzes apagam-se
automaticamente. Com o accionamento da alavanca acende
a luz avisadora
3no quadro de instru-
mentos, juntamente com a mensagem vi-
sualizada no ecrã (consultar o capítulo “Lu-
zes avisadoras e mensagens”) pelo tempo
durante o qual a função permanece activa.
A luz avisadora acende-se com o primeiro
accionamento da alavanca e permanece
acesa até à desactivação automática da fun-
ção. Cada accionamento da alavanca ape-
nas aumenta o tempo de ligação das luzes.
Desactivação
Manter puxada a alavanca em direcção ao
volante por mais de 2 segundos.
FARÓIS DE NEVOEIRO COM
FUNÇÃO CORNERING LIGHTS
Com as luzes de médios acesas a uma ve-
locidade inferior a 40 km/h, para amplos
ângulos de rotação do volante ou aquan-
do do acendimento do indicador de di-
recção, irá acender-se uma luz (integrada
no farol de nevoeiro) relativa ao lado de
viragem que ampliará a visibilidade noc-
turna. A funcionalidade pode ser activa-
da/desactivada através do menu no display
(consultar o parágrafo “Funções display”
neste capítulo).
fig. 40F0M0613m
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 48

49
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

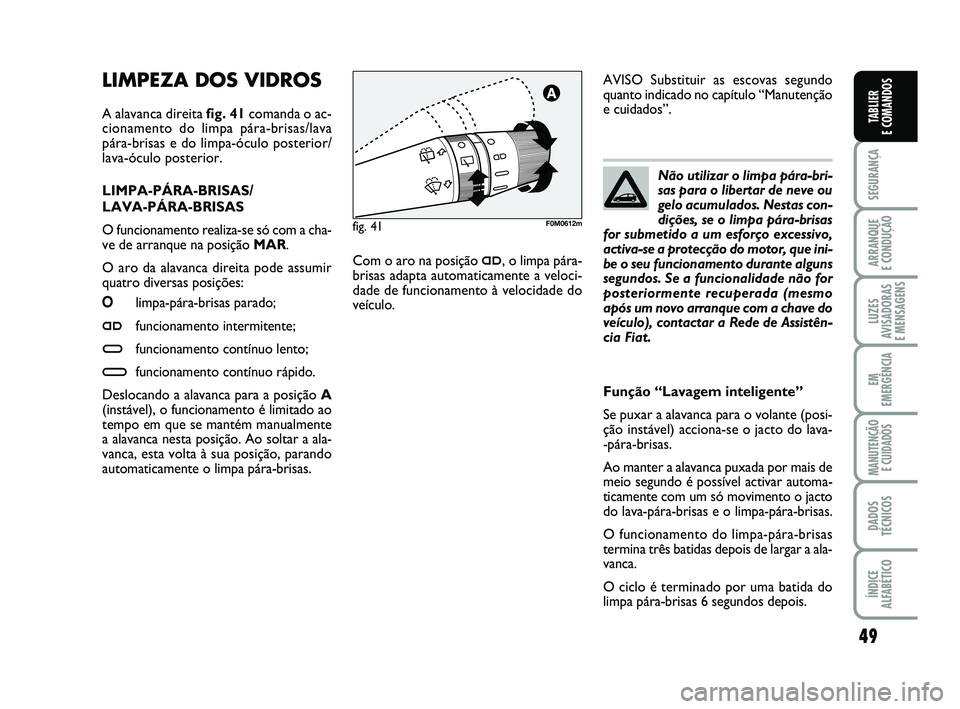

LIMPEZA DOS VIDROS
A alavanca direita fig. 41 comanda o ac-
cionamento do limpa pára-brisas/lava
pára-brisas e do limpa-óculo posterior/
lava-óculo posterior.
LIMPA-PÁRA-BRISAS/
LAVA-PÁRA-BRISAS
O funcionamento realiza-se só com a cha-
ve de arranque na posição MAR.
O aro da alavanca direita pode assumir
quatro diversas posições:
O limpa-pára-brisas parado;
≤ funcionamento intermitente;
≥ funcionamento contínuo lento;
¥ funcionamento contínuo rápido.
Deslocando a alavanca para a posição A
(instável), o funcionamento é limitado ao
tempo em que se mantém manualmente
a alavanca nesta posição. Ao soltar a ala-
vanca, esta volta à sua posição, parando
automaticamente o limpa pára-brisas. Não utilizar o limpa pára-bri-
sas para o libertar de neve ou
gelo acumulados. Nestas con-
dições, se o limpa pára-brisas
for submetido a um esforço excessivo,
activa-se a protecção do motor, que ini-
be o seu funcionamento durante alguns
segundos. Se a funcionalidade não for
posteriormente recuperada (mesmo
após um novo arranque com a chave do
veículo), contactar a Rede de Assistên-
cia Fiat.
Com o aro na posição ≤, o limpa pára-
brisas adapta automaticamente a veloci-
dade de funcionamento à velocidade do
veículo. AVISO Substituir as escovas segundo
quanto indicado no capítulo “Manutenção
e cuidados”.
fig. 41F0M0612m
Função “Lavagem inteligente”
Se puxar a alavanca para o volante (posi-
ção instável) acciona-se o jacto do lava-
-pára-brisas.
Ao manter a alavanca puxada por mais de
meio segundo é possível activar automa-
ticamente com um só movimento o jacto
do lava-pára-brisas e o limpa-pára-brisas.
O funcionamento do limpa-pára-brisas
termina três batidas depois de largar a ala-
vanca.
O ciclo é terminado por uma batida do
limpa pára-brisas 6 segundos depois.
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 49

50
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

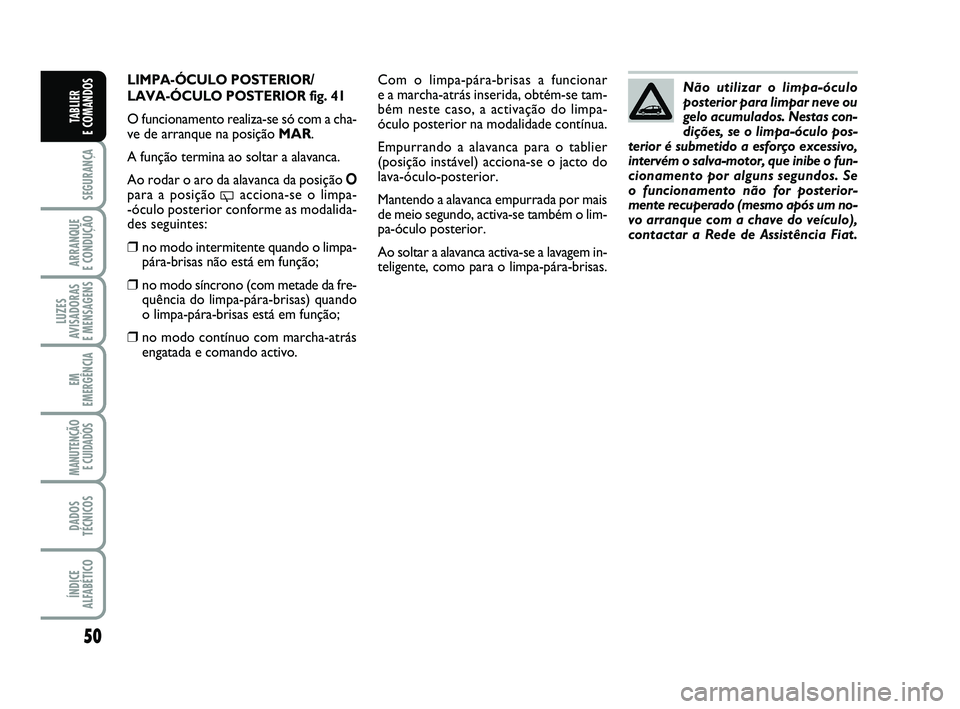

LIMPA-ÓCULO POSTERIOR/
LAVA-ÓCULO POSTERIOR fig. 41
O funcionamento realiza-se só com a cha-
ve de arranque na posição MAR.
A função termina ao soltar a alavanca.
Ao rodar o aro da alavanca da posição O
para a posição
'acciona-se o limpa-
-óculo posterior conforme as modalida-
des seguintes:
❒no modo intermitente quando o limpa- pára-brisas não está em função;
❒no modo síncrono (com metade da fre-quência do limpa-pára-brisas) quando
o limpa-pára-brisas está em função;
❒no modo contínuo com marcha-atrásengatada e comando activo. Não utilizar o limpa-óculo
posterior para limpar neve ou
gelo acumulados. Nestas con-
dições, se o limpa-óculo pos-
terior é submetido a esforço excessivo,
intervém o salva-motor, que inibe o fun-
cionamento por alguns segundos. Se
o funcionamento não for posterior-
mente recuperado (mesmo após um no-
vo arranque com a chave do veículo),
contactar a Rede de Assistência Fiat.
Com o limpa-pára-brisas a funcionar
e a marcha-atrás inserida, obtém-se tam-
bém neste caso, a activação do limpa-
óculo posterior na modalidade contínua.
Empurrando a alavanca para o tablier
(posição instável) acciona-se o jacto do
lava-óculo-posterior.
Mantendo a alavanca empurrada por mais
de meio segundo, activa-se também o lim-
pa-óculo posterior.
Ao soltar a alavanca activa-se a lavagem in-
teligente, como para o limpa-pára-brisas.
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 50

51
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

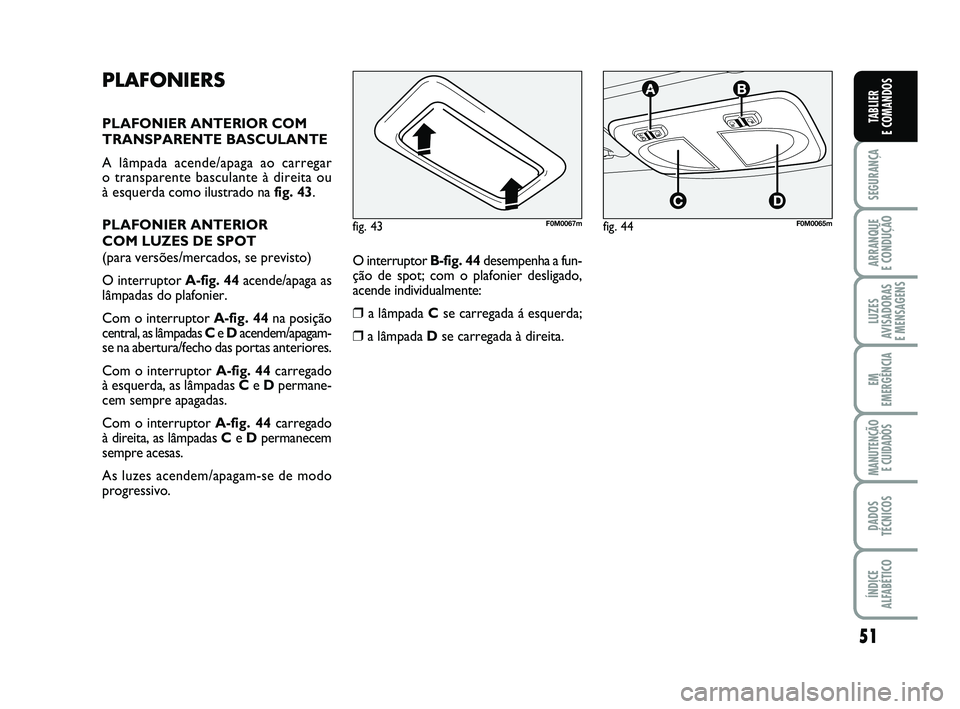

PLAFONIERS
PLAFONIER ANTERIOR COM
TRANSPARENTE BASCULANTE
A lâmpada acende/apaga ao carregar
o transparente basculante à direita ou
à esquerda como ilustrado na fig. 43.
PLAFONIER ANTERIOR
COM LUZES DE SPOT
(para versões/mercados, se previsto)
O interruptor A-fig. 44 acende/apaga as
lâmpadas do plafonier.
Com o interruptor A-fig. 44 na posição
central, as lâmpadas C e D acendem/apagam-
se na abertura/fecho das portas anteriores.
Com o interruptor A-fig. 44 carregado
à esquerda, as lâmpadas Ce D permane-
cem sempre apagadas.
Com o interruptor A-fig. 44 carregado
à direita, as lâmpadas Ce D permanecem
sempre acesas.
As luzes acendem/apagam-se de modo
progressivo. O interruptor B-fig. 44
desempenha a fun-
ção de spot; com o plafonier desligado,
acende individualmente:
❒a lâmpada C se carregada á esquerda;
❒a lâmpada Dse carregada à direita.
fig. 44F0M0065mfig. 43F0M0067m
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 51

52
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

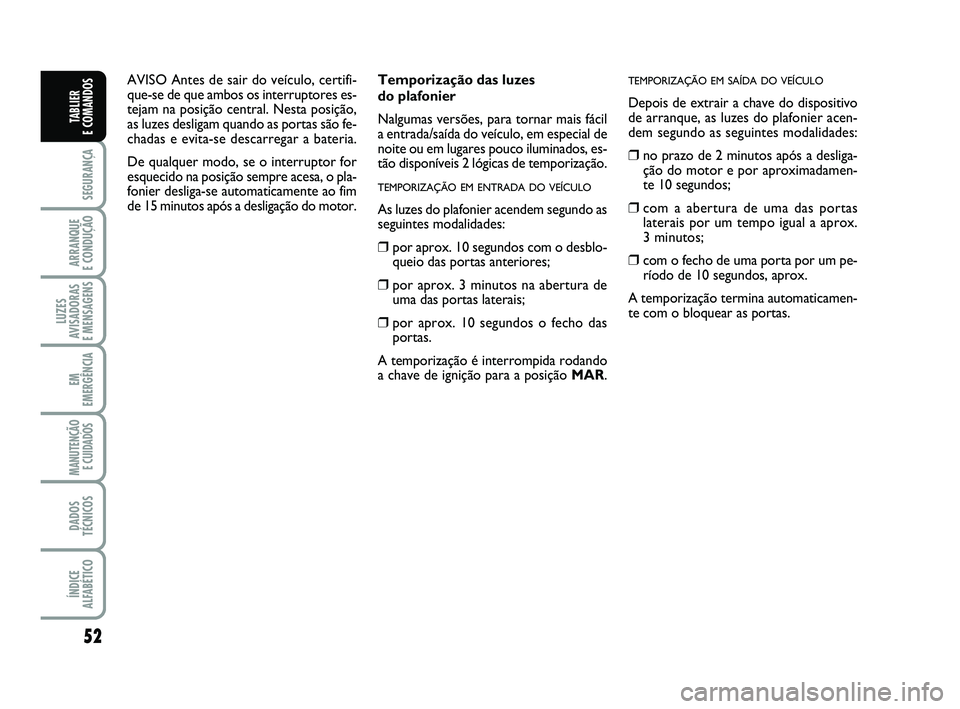

Temporização das luzes
do plafonier
Nalgumas versões, para tornar mais fácil
a entrada/saída do veículo, em especial de
noite ou em lugares pouco iluminados, es-
tão disponíveis 2 lógicas de temporização.
TEMPORIZAÇÃO EM ENTRADA DO VEÍCULO
As luzes do plafonier acendem segundo as
seguintes modalidades:
❒por aprox. 10 segundos com o desblo- queio das portas anteriores;
❒por aprox. 3 minutos na abertura deuma das portas laterais;
❒por aprox. 10 segundos o fecho dasportas.
A temporização é interrompida rodando
a chave de ignição para a posição MAR.
TEMPORIZAÇÃO EM SAÍDA DO VEÍCULO
Depois de extrair a chave do dispositivo
de arranque, as luzes do plafonier acen-
dem segundo as seguintes modalidades:
❒no prazo de 2 minutos após a desliga-
ção do motor e por aproximadamen-
te 10 segundos;
❒com a abertura de uma das portas laterais por um tempo igual a aprox.
3 minutos;
❒com o fecho de uma porta por um pe-ríodo de 10 segundos, aprox.
A temporização termina automaticamen-
te com o bloquear as portas.
AVISO Antes de sair do veículo, certifi-
que-se de que ambos os interruptores es-
tejam na posição central. Nesta posição,
as luzes desligam quando as portas são fe-
chadas e evita-se descarregar a bateria.
De qualquer modo, se o interruptor for
esquecido na posição sempre acesa, o pla-
fonier desliga-se automaticamente ao fim
de 15 minutos após a desligação do motor.
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 52

53
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

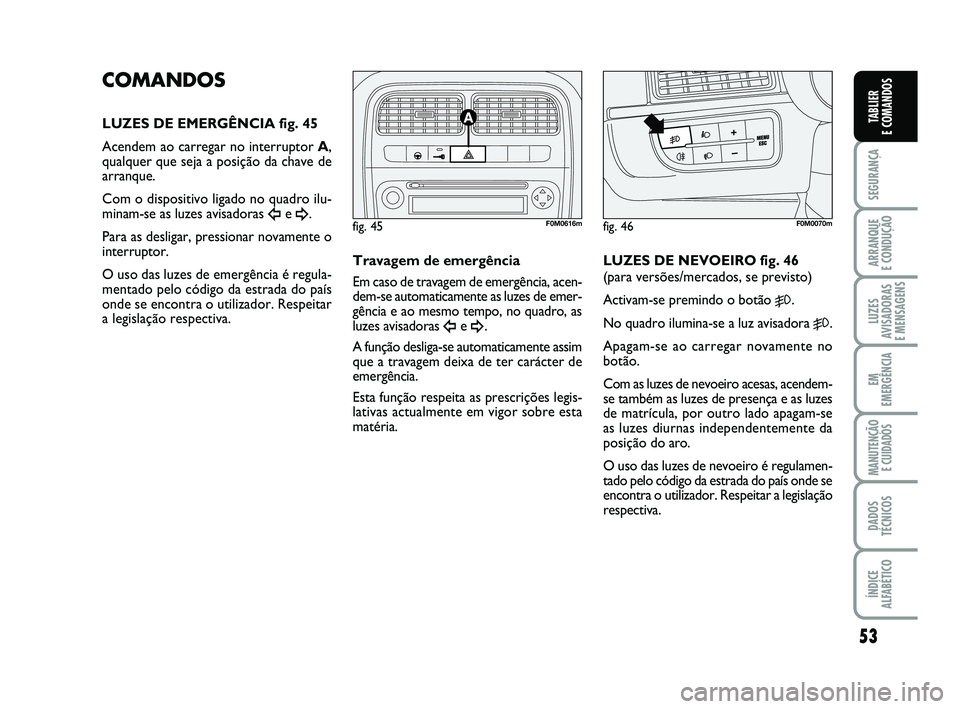

COMANDOS
LUZES DE EMERGÊNCIA fig. 45
Acendem ao carregar no interruptor A,
qualquer que seja a posição da chave de
arranque.
Com o dispositivo ligado no quadro ilu-
minam-se as luzes avisadoras
Îe ¥.
Para as desligar, pressionar novamente o
interruptor.
O uso das luzes de emergência é regula-
mentado pelo código da estrada do país
onde se encontra o utilizador. Respeitar
a legislação respectiva. Travagem de emergência
Em caso de travagem de emergência, acen-
dem-se automaticamente as luzes de emer-
gência e ao mesmo tempo, no quadro, as
luzes avisadoras
Îe ¥.
A função desliga-se automaticamente assim
que a travagem deixa de ter carácter de
emergência.
Esta função respeita as prescrições legis-
lativas actualmente em vigor sobre esta
matéria. LUZES DE NEVOEIRO fig. 46
(para versões/mercados, se previsto)
Activam-se premindo o botão
5.
No quadro ilumina-se a luz avisadora
5.
Apagam-se ao carregar novamente no
botão.
Com as luzes de nevoeiro acesas, acendem-
se também as luzes de presença e as luzes
de matrícula, por outro lado apagam-se
as luzes diurnas independentemente da
posição do aro.
O uso das luzes de nevoeiro é regulamen-
tado pelo código da estrada do país onde se
encontra o utilizador. Respeitar a legislação
respectiva.
fig. 45F0M0616mfig. 46F0M0070m
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 53

54
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

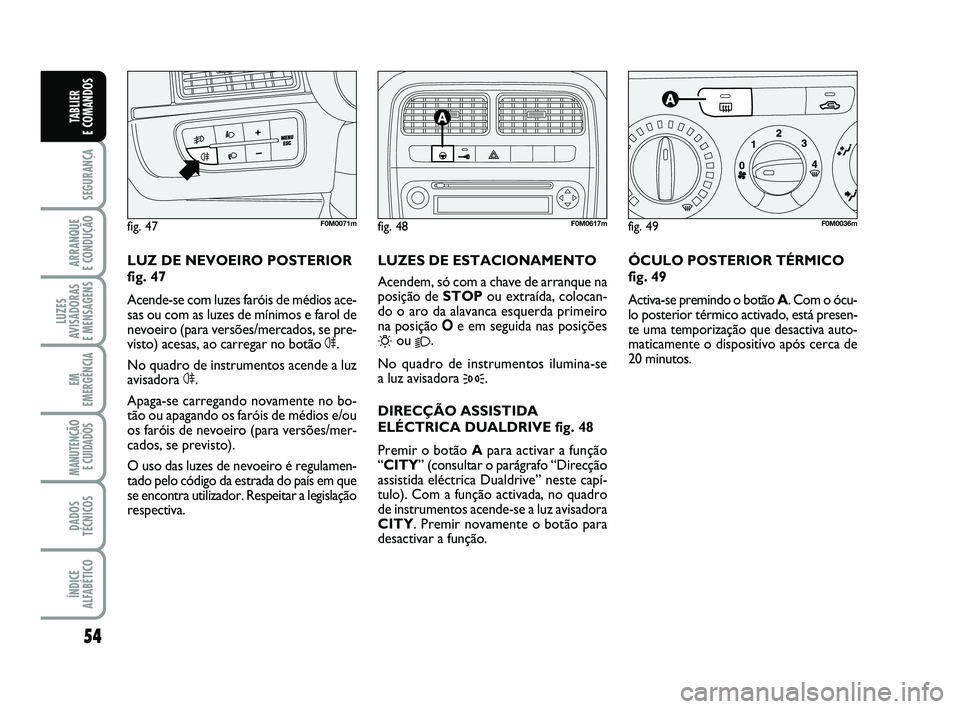

ÓCULO POSTERIOR TÉRMICO
fig. 49
Activa-se premindo o botão A. Com o ócu-
lo posterior térmico activado, está presen-
te uma temporização que desactiva auto-
maticamente o dispositivo após cerca de
20 minutos.
fig. 49F0M0036m
LUZES DE ESTACIONAMENTO
Acendem, só com a chave de arranque na
posição de STOP ou extraída, colocan-
do o aro da alavanca esquerda primeiro
na posição Oe em seguida nas posições
6ou 2.
No quadro de instrumentos ilumina-se
a luz avisadora
3.
DIRECÇÃO ASSISTIDA
ELÉCTRICA DUALDRIVE fig. 48
Premir o botão Apara activar a função
“ CITY” (consultar o parágrafo “Direcção
assistida eléctrica Dualdrive” neste capí-
tulo). Com a função activada, no quadro
de instrumentos acende-se a luz avisadora
CITY. Premir novamente o botão para
desactivar a função.
fig. 48F0M0617m
LUZ DE NEVOEIRO POSTERIOR
fig. 47
Acende-se com luzes faróis de médios ace-
sas ou com as luzes de mínimos e farol de
nevoeiro (para versões/mercados, se pre-
visto) acesas, ao carregar no botão 4.
No quadro de instrumentos acende a luz
avisadora 4.
Apaga-se carregando novamente no bo-
tão ou apagando os faróis de médios e/ou
os faróis de nevoeiro (para versões/mer-
cados, se previsto).
O uso das luzes de nevoeiro é regulamen-
tado pelo código da estrada do país em que
se encontra utilizador. Respeitar a legislação
respectiva.
fig. 47F0M0071m
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 54

55
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS

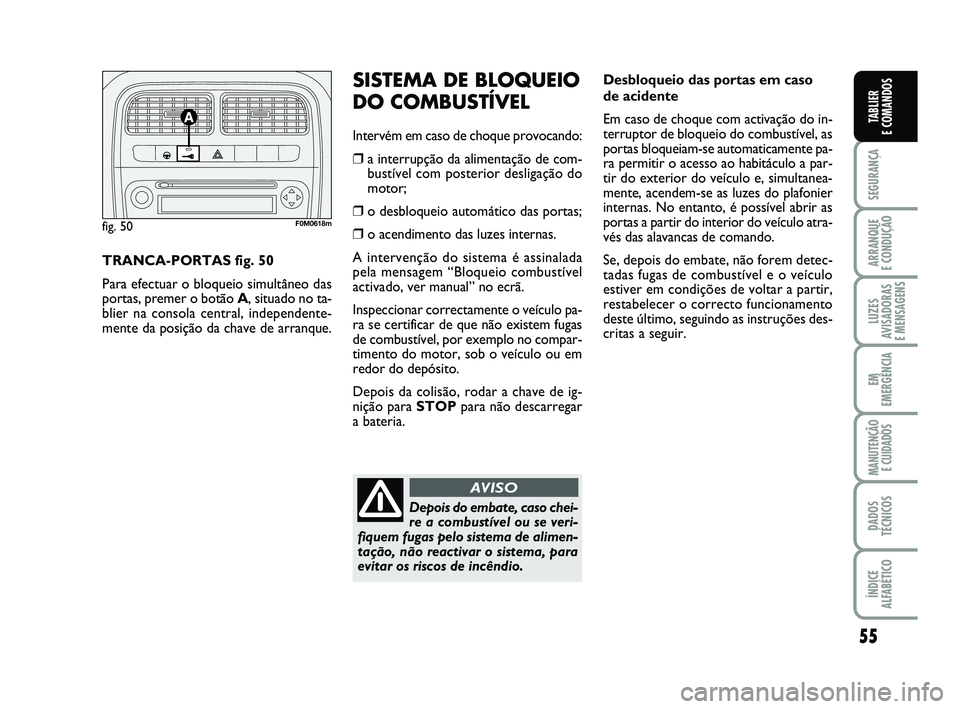

Desbloqueio das portas em caso
de acidente
Em caso de choque com activação do in-
terruptor de bloqueio do combustível, as
portas bloqueiam-se automaticamente pa-
ra permitir o acesso ao habitáculo a par-
tir do exterior do veículo e, simultanea-
mente, acendem-se as luzes do plafonier
internas. No entanto, é possível abrir as
portas a partir do interior do veículo atra-
vés das alavancas de comando.
Se, depois do embate, não forem detec-
tadas fugas de combustível e o veículo
estiver em condições de voltar a partir,
restabelecer o correcto funcionamento
deste último, seguindo as instruções des-
critas a seguir.
TRANCA-PORTAS fig. 50
Para efectuar o bloqueio simultâneo das
portas, premer o botão
A, situado no ta-
blier na consola central, independente-
mente da posição da chave de arranque.SISTEMA DE BLOQUEIO
DO COMBUSTÍVEL
Intervém em caso de choque provocando:
❒a interrupção da alimentação de com- bustível com posterior desligação do
motor;
❒o desbloqueio automático das portas;
❒o acendimento das luzes internas.
A intervenção do sistema é assinalada
pela mensagem “Bloqueio combustível
activado, ver manual” no ecrã.
Inspeccionar correctamente o veículo pa-
ra se certificar de que não existem fugas
de combustível, por exemplo no compar-
timento do motor, sob o veículo ou em
redor do depósito.
Depois da colisão, rodar a chave de ig-
nição para STOP para não descarregar
a bateria.fig. 50F0M0618m
Depois do embate, caso chei-
re a combustível ou se veri-
fiquem fugas pelo sistema de alimen-
tação, não reactivar o sistema, para
evitar os riscos de incêndio.
AVISO
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 55

56
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
TABLIER
E COMANDOS
fig. 52F0M0077m
fig. 51F0M0104m
fig. 53F0M0078m

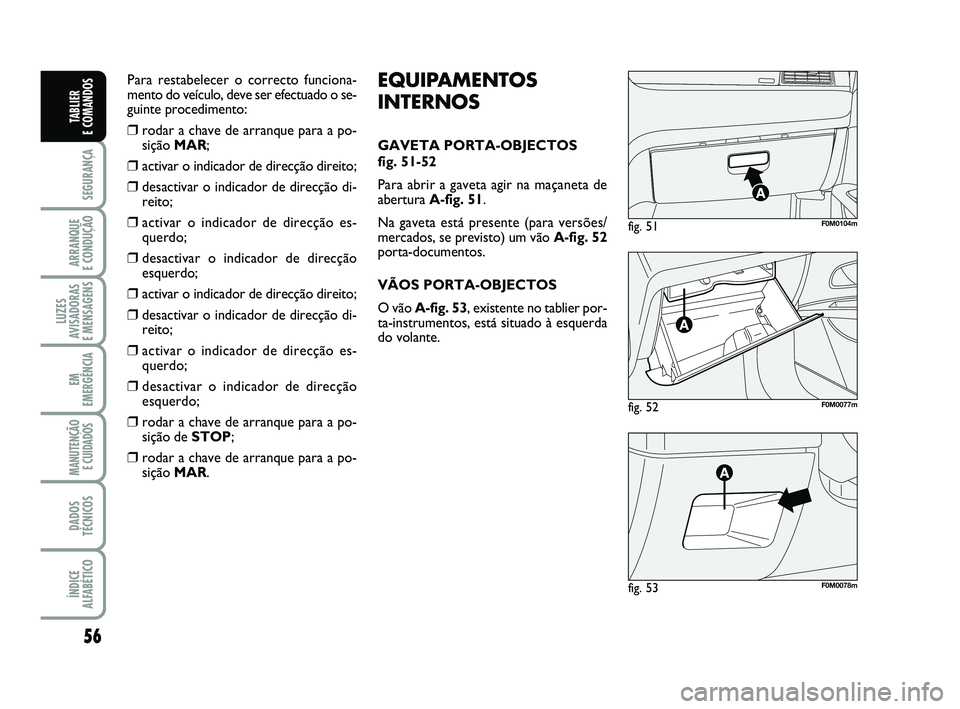

EQUIPAMENTOS
INTERNOS
GAVETA PORTA-OBJECTOS
fig. 51-52
Para abrir a gaveta agir na maçaneta de
abertura A-fig. 51 .
Na gaveta está presente (para versões/
mercados, se previsto) um vão A-fig. 52
porta-documentos.
VÃOS PORTA-OBJECTOS
O vão A-fig. 53 , existente no tablier por-
ta-instrumentos, está situado à esquerda
do volante.
Para restabelecer o correcto funciona-
mento do veículo, deve ser efectuado o se-
guinte procedimento:
❒rodar a chave de arranque para a po-
sição MAR;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção di-
reito;
❒activar o indicador de direcção es-querdo;
❒desactivar o indicador de direcção esquerdo;
❒activar o indicador de direcção direito;
❒desactivar o indicador de direcção di-reito;
❒activar o indicador de direcção es-querdo;
❒desactivar o indicador de direcção esquerdo;
❒rodar a chave de arranque para a po-sição de STOP;
❒rodar a chave de arranque para a po-sição MAR.
033-069 PUNTO POP 1ed PT 30/08/13 11.22 Pagina 56
