I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og
fredelig måte.
I en nødssituasjon anbefaler vi å ringe
gratisnummeret som står i garantiheftet.
Du kan eventuelt ringe et gratisnummer,
nasjonalt eller internasjonalt, for å
finne den nærmeste forhandleren.NØDBLINKLYS................................ 90
BYTTE EN LYSPÆRE ...................... 90
SKIFTE SIKRINGER ........................ 96
SKIFTE HJUL ..................................100
"FIX&GO AUTOMATIC"-SETT ..........103
NØDSTART .....................................105
SYSTEM FOR DRIVSTOFFKUTT .....106
TAUING AV KJØRETØYET ..............107
89

NØDBLINKLYS
KONTROLL

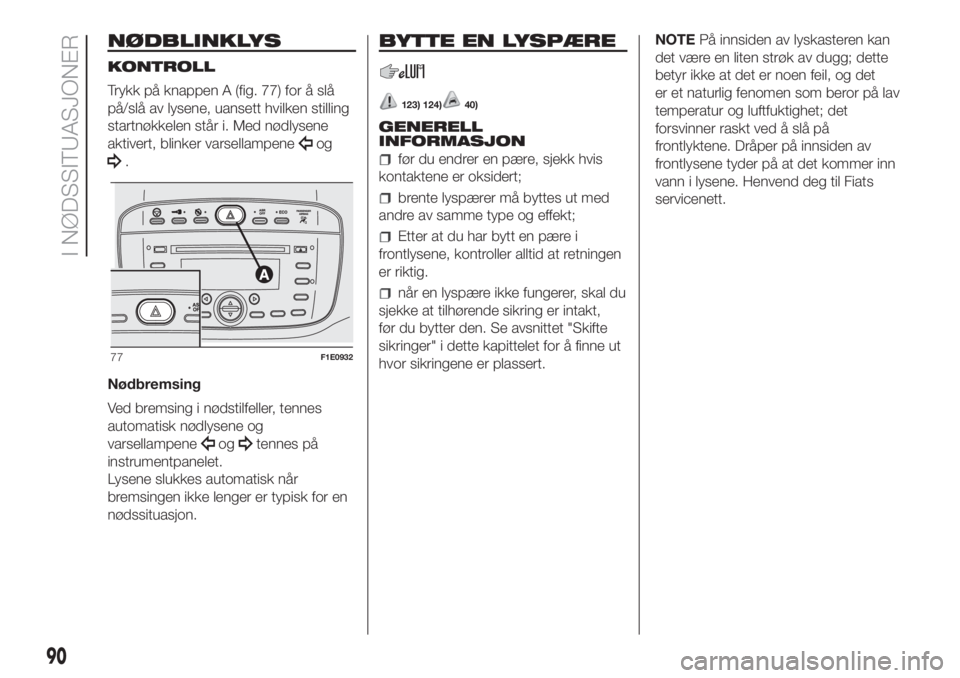

Trykk på knappen A (fig. 77) for å slå
på/slå av lysene, uansett hvilken stilling
startnøkkelen står i. Med nødlysene
aktivert, blinker varsellampene
og
.
Nødbremsing
Ved bremsing i nødstilfeller, tennes
automatisk nødlysene og
varsellampene
ogtennes på
instrumentpanelet.
Lysene slukkes automatisk når
bremsingen ikke lenger er typisk for en
nødssituasjon.
BYTTE EN LYSPÆRE
123) 124)40)
GENERELL
INFORMASJON
før du endrer en pære, sjekk hvis
kontaktene er oksidert;
brente lyspærer må byttes ut med
andre av samme type og effekt;
Etter at du har bytt en pære i
frontlysene, kontroller alltid at retningen
er riktig.
når en lyspære ikke fungerer, skal du
sjekke at tilhørende sikring er intakt,
før du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet for å finne ut
hvor sikringene er plassert.NOTEPå innsiden av lyskasteren kan
det være en liten strøk av dugg; dette
betyr ikke at det er noen feil, og det
er et naturlig fenomen som beror på lav
temperatur og luftfuktighet; det
forsvinner raskt ved å slå på
frontlyktene. Dråper på innsiden av
frontlysene tyder på at det kommer inn
vann i lysene. Henvend deg til Fiats
servicenett.
77F1E0932
90
I NØDSSITUASJONER

Lamper Type Strøm
Nærlys/fjernlys H4 55W/60W
Kjørelys (D.R.L.) W21W 21W
Posisjoner foran W5W 5W
Bakre posisjoner LED -
Blinklys foran PY21W 21W
Sideblinklys W5W 5W
Blinklys bak PY21W 21W
Bremselys P21W 21W
Tredje bremselys W2,3W 2,3W
Tåkelys H11 55W
Ryggelys W16W 16W
Tåkebaklys W16W 16W
Registreringsnummer C5W 5W
91

LYSEGRUPPER FORAN

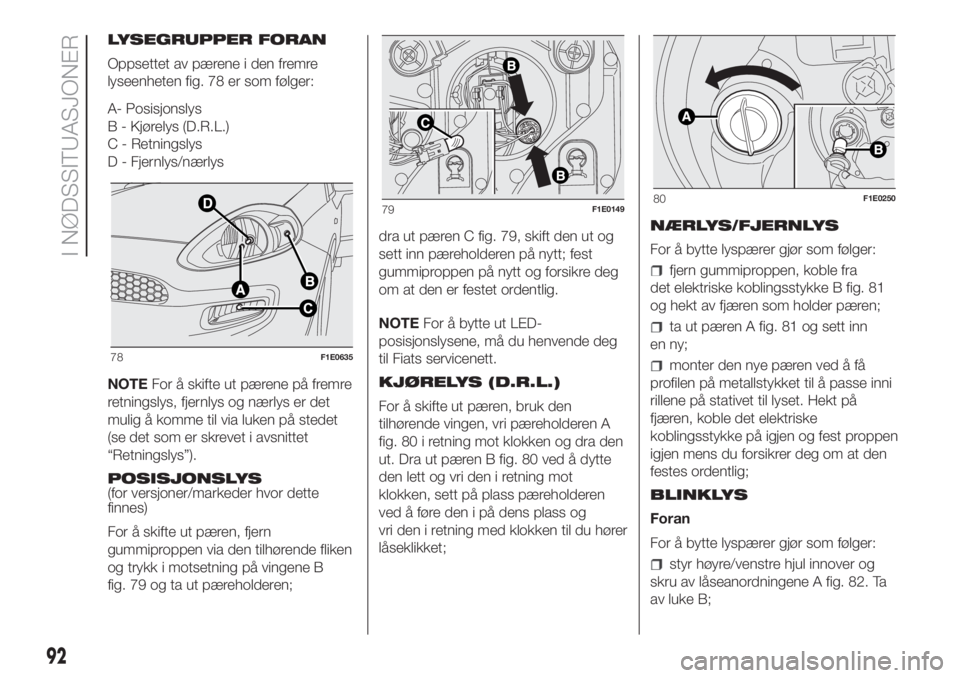

Oppsettet av pærene i den fremre
lyseenheten fig. 78 er som følger:
A- Posisjonslys
B - Kjørelys (D.R.L.)
C - Retningslys
D - Fjernlys/nærlys
NOTEFor å skifte ut pærene på fremre
retningslys, fjernlys og nærlys er det
mulig å komme til via luken på stedet
(se det som er skrevet i avsnittet
“Retningslys”).
POSISJONSLYS
(for versjoner/markeder hvor dette
finnes)
For å skifte ut pæren, fjern
gummiproppen via den tilhørende fliken
og trykk i motsetning på vingene B
fig. 79 og ta ut pæreholderen;dra ut pæren C fig. 79, skift den ut og
sett inn pæreholderen på nytt; fest
gummiproppen på nytt og forsikre deg
om at den er festet ordentlig.
NOTEFor å bytte ut LED-
posisjonslysene, må du henvende deg
til Fiats servicenett.
KJØRELYS (D.R.L.)
For å skifte ut pæren, bruk den
tilhørende vingen, vri pæreholderen A
fig. 80 i retning mot klokken og dra den
ut. Dra ut pæren B fig. 80 ved å dytte
den lett og vri den i retning mot
klokken, sett på plass pæreholderen
ved å føre den i på dens plass og
vri den i retning med klokken til du hører
låseklikket;NÆRLYS/FJERNLYS
For å bytte lyspærer gjør som følger:
fjern gummiproppen, koble fra
det elektriske koblingsstykke B fig. 81
og hekt av fjæren som holder pæren;
ta ut pæren A fig. 81 og sett inn
en ny;
monter den nye pæren ved å få
profilen på metallstykket til å passe inni
rillene på stativet til lyset. Hekt på
fjæren, koble det elektriske
koblingsstykke på igjen og fest proppen
igjen mens du forsikrer deg om at den
festes ordentlig;
BLINKLYS
Foran
For å bytte lyspærer gjør som følger:
styr høyre/venstre hjul innover og
skru av låseanordningene A fig. 82. Ta
av luke B;
78F1E0635
79F1E014980F1E0250
92
I NØDSSITUASJONER

fjern dekselet på pæreholderen C
fig. 83 ved å vri det i retning mot
klokken;
dra ut pære D fig. 84 ved å dytte
den lett og vri den i retning mot klokken
og deretter skift den ut;
sett på plass dekselet/pæreholder C
ved å vri i retning med klokken helt til
den låses i posisjon. Monter luke B og
skru inn låseanordningene A.På siden
For å bytte lyspærer gjør som følger:
Ta tak i det gjennomsiktige dekselet
A fig. 85 slik at fjæren B klemmes
sammen, og dra deretter enheten
utover.
drei pæreholderen C fig. 85 mot
klokken, ta ut pæren D og bytt den ut;
monter pæreholderen C fig. 85 på
plass på den gjennomsiktige delen ved
å vri den i retning med klokken og
monter enheten på plass mens du
forsikrer deg om at låseklikket av den
indre fjæren B utløses.
TÅKELYS
(for versjoner/markeder hvor dette
finnes)
For å bytte lysepærer gjør som følger:
løsne skrue A fig. 86 og dra ut
beskyttelsesplaten B;
løsne festeskruene C fig. 86 og
fjerne lykten;
dra ut lyspære A fig. 87 ved å vri den
i retning mot klokken og koble fra det
elektriske koblingsstykket.
81F1E0150
A
A
B
82F1E0621
83F1E0152
D
84F1E0153
85F1E0280
93

LYSEENHETER BAK
De består av posisjonslys (LED),
bremselys og retningslys. For å bytte en

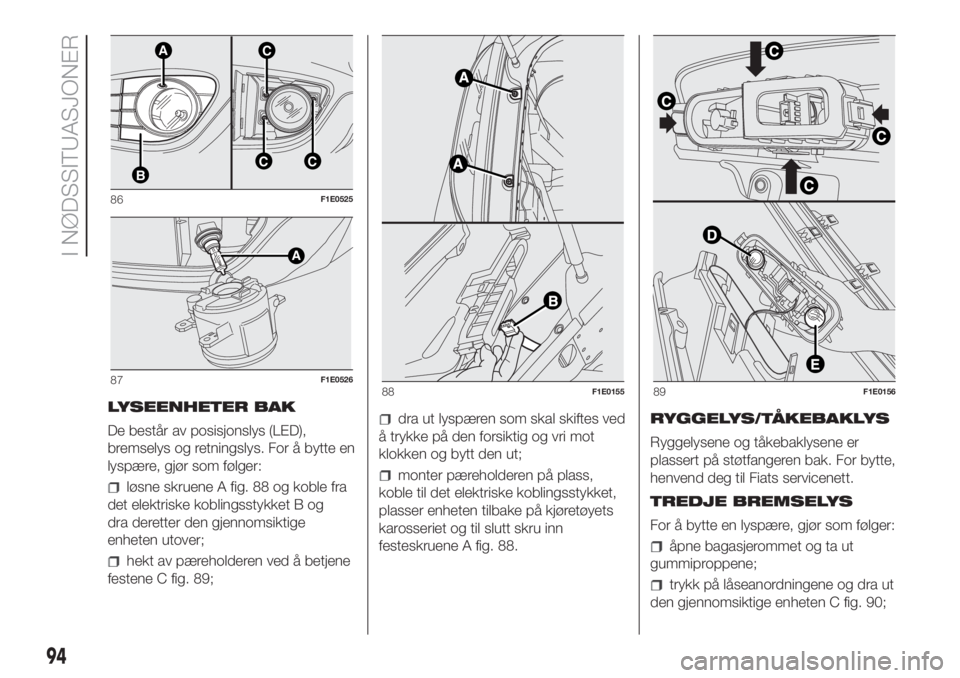

lyspære, gjør som følger:
løsne skruene A fig. 88 og koble fra
det elektriske koblingsstykket B og
dra deretter den gjennomsiktige
enheten utover;
hekt av pæreholderen ved å betjene
festene C fig. 89;
dra ut lyspæren som skal skiftes ved
å trykke på den forsiktig og vri mot
klokken og bytt den ut;
monter pæreholderen på plass,
koble til det elektriske koblingsstykket,
plasser enheten tilbake på kjøretøyets
karosseriet og til slutt skru inn
festeskruene A fig. 88.RYGGELYS/TÅKEBAKLYS
Ryggelysene og tåkebaklysene er
plassert på støtfangeren bak. For bytte,
henvend deg til Fiats servicenett.
TREDJE BREMSELYS
For å bytte en lyspære, gjør som følger:
åpne bagasjerommet og ta ut
gummiproppene;
trykk på låseanordningene og dra ut
den gjennomsiktige enheten C fig. 90;
AC
BCC
86F1E0525
A
87F1E052688F1E015589F1E0156
94
I NØDSSITUASJONER

koble fra det elektriske
koblingsstykket, ved å betjene vingene
D fig. 90 og dra først ut pæreholderen
og deretter pæren festet med trykk.
NUMMERSKILTLYS
For å bytte lysepærer gjør som følger:
fjern den gjennomsiktige enheten
A fig. 91 ved å gå frem som anvist;
skift ut pæren ved å vri den ut av
sidekontakten fig. 92 og fest den nye
ordentlig. Sett på plass den
gjennomsiktige enheten som er
trykkmontert.
FORSIKTIG
123)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
124)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
FORSIKTIG
40)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
90F1E0281
91F1E0159
92F1E0160
95

SKIFTE SIKRINGER
125) 126) 127) 128) 129) 130)
MOTORROMMETS
STYREENHET

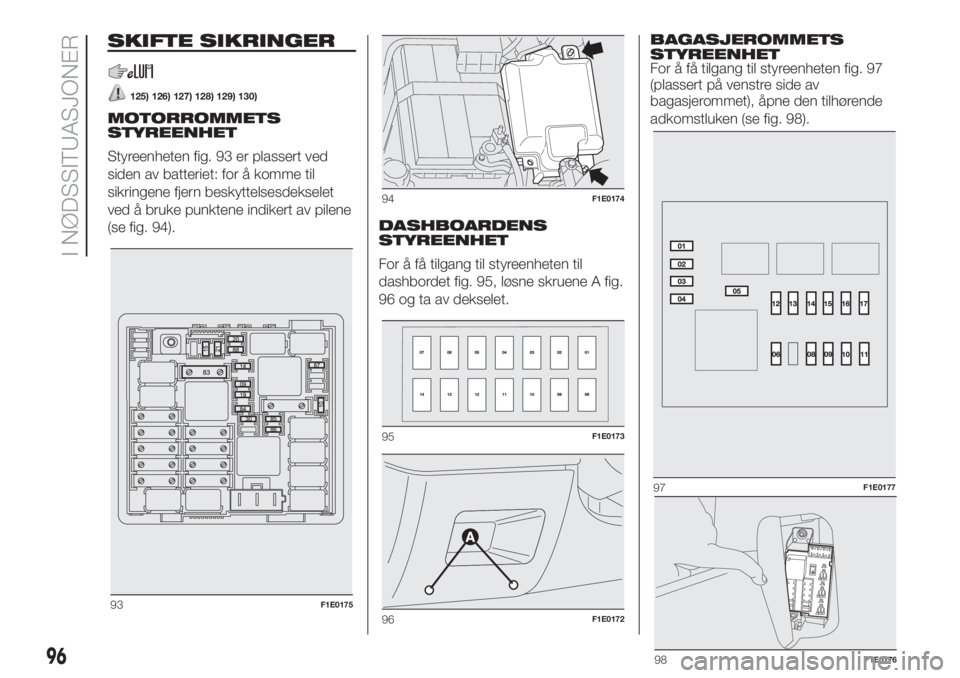

Styreenheten fig. 93 er plassert ved
siden av batteriet: for å komme til
sikringene fjern beskyttelsesdekselet
ved å bruke punktene indikert av pilene
(se fig. 94).DASHBOARDENS
STYREENHET
For å få tilgang til styreenheten til
dashbordet fig. 95, løsne skruene A fig.
96 og ta av dekselet.BAGASJEROMMETS
STYREENHET
For å få tilgang til styreenheten fig. 97
(plassert på venstre side av
bagasjerommet), åpne den tilhørende
adkomstluken (se fig. 98).
93F1E0175
94F1E0174
95F1E0173
96F1E0172
97F1E0177
96
I NØDSSITUASJONER
98F1E0176

MOTORROMMETS STYREENHET
fig. 94
BRUKERESIKRING AMPERE
HI-FI-lydsystem utstyrt med bilstereo, styreenhet og subwoofer høyttaler F09 20
Monotont lydsignalF10 10
Venstre fjernlys, høyre fjernlys F14 15
Ekstra varmeapparatF15 30
Klimaanleggets kompressor F19 7,5
Oppvarmet bakruteF20 30
Drivstoffpumpe på drivstofftanken F21 15
Venstre tåkelys, høyre tåkelys F30 15
Elektroventil for tilførsel i metan-anlegget F84 7,5
Strømuttak (predisposisjon) F85 -
Stikk-kontakt kupé, sigarettenner F86 15
IBS-sensor for batteriets ladetilstand F87 5
Avrimer på ytre speil førersiden, avrimer på ytre speil passasjersiden F88 7,5
97

DASHBOARDENS STYREENHET
fig. 96
BRUKERESIKRING AMPERE
Høyre nærlys
01(*)7,5
Venstre nærlys
08
(*)7,5
Justeringsanordning lyktinnstilling 08 5
Strømforsyning til kontaktorspolene på styreenheten til motorsikringene og kontaktorspolene
på styreenheten til Body Computer13 5
Fremre taklampe, bakre taklampe, lys på kartene, lys på dørene, lys bagasjerom, belysning av
dashbordets skuff02
(*)5
Strømforsyning + batteri for kontakt til EOBD-diagnose, styreenhet automatisk klimaanlegg,
alarmsirener, bilstereo, styreenhetBlue&Me™05 10
Strømforsyning for instrumentbordet, bryter på bremsepedalen NA-kontakt), tredje bremselys 11 5
Motorer for å låse/låse opp dørene, motor som aktiverer dead lock enheten, motor som låser
opp bakluken04 20
Elektropumpe for frontrutespyler/bakrutespyler 06 20
Motor for elektrisk vindu i førerdøren 14 20
Motor for elektrisk vindu i fremre passasjerdør 07 20
Strømforsyning for belysning av kontrollpanelet, styreenheten for parkering, styreenheten for
overvåking av dekktrykk, bevegelse av utvendige elektriske speil, regnsensor, styreenhet for
elektrisk tak, infotelematisk kontakt my-port, innvendig elektrokromatisk speil12 5
Instrumentbord03 5
Strømforsyning bryter på bremsepedalen (NC-kontakt), bryter på kløtsjpedalen, innvendig
varmeenhet, styreenhetBlue&Me™, system for bilstereo, styreenhet for spenningsstabilisator,
ryggelys på støtfangerne, sensor for tilstedeværelse av vann i dielselfilteret, styreenhet for
forvarming av glødepluggene, sensor for servobremsen, spole fjernkontrollbryter på
styreenheten motorsikringer, luftmengdemåler10 7,5
(*)Sikring til stede kun på noen versjoner
98
