dashboard FIAT PUNTO 2020 Instructieboek (in Dutch)

14
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

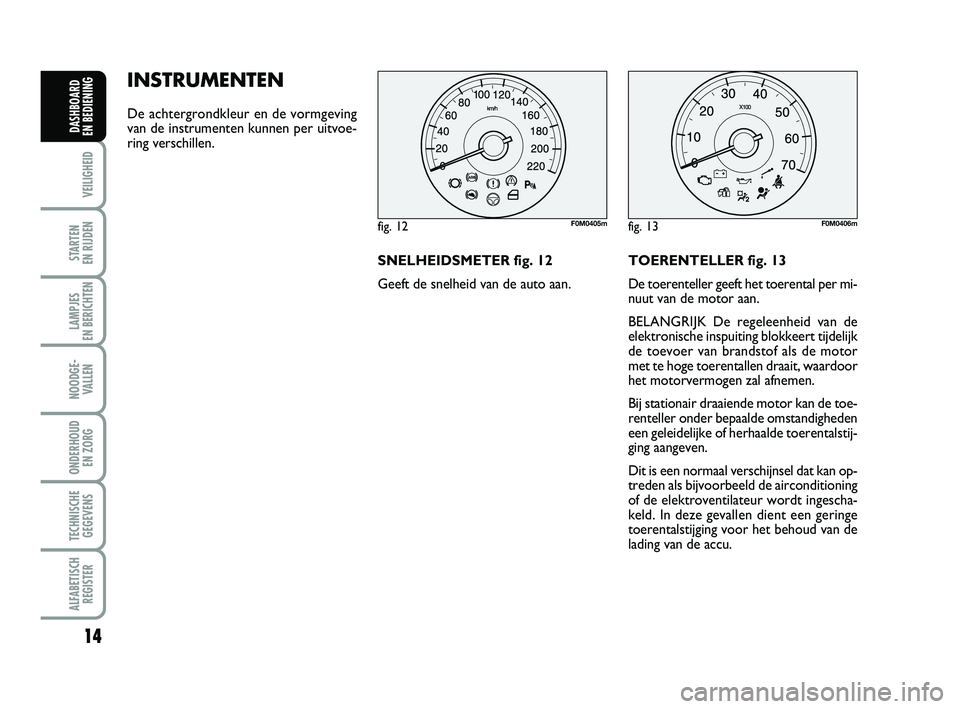

INSTRUMENTEN
De achtergrondkleur en de vormgeving
van de instrumenten kunnen per uitvoe-
ring verschillen.
SNELHEIDSMETER fig. 12
Geeft de snelheid van de auto aan.TOERENTELLER fig. 13
De toerenteller geeft het toerental per mi-
nuut van de motor aan.
BELANGRIJK De regeleenheid van de
elektronische inspuiting blokkeert tijdelijk
de toevoer van brandstof als de motor
met te hoge toerentallen draait, waardoor
het motorvermogen zal afnemen.
Bij stationair draaiende motor kan de toe-
renteller onder bepaalde omstandigheden
een geleidelijke of herhaalde toerentalstij-
ging aangeven.
Dit is een normaal verschijnsel dat kan op-
treden als bijvoorbeeld de airconditioning
of de elektroventilateur wordt ingescha-
keld. In deze gevallen dient een geringe
toerentalstijging voor het behoud van de
lading van de accu.
fig. 12F0M0405mfig. 13F0M0406m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 14

15
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BRANDSTOFMETER fig. 14
De wijzer geeft de hoeveelheid brandstof
aan die in de tank aanwezig is.
E brandstoftank leeg.
F brandstoftank vol.
Het waarschuwingslampje Ageeft aan dat
er nog ongeveer 7 liter brandstof aanwe-
zig is.
Rijd niet met een bijna lege brandstoftank:
door een onregelmatige brandstoftoevoer
kan de katalysator beschadigen.
Zie de paragraaf “Tanken”.
BELANGRIJK Als de wijzernaald op de in-
dicatie Estaat en het waarschuwings-
lampje Aknippert, dan is er een storing in
het systeem. Wendt u in dit geval tot het
Fiat Servicenetwerk om het systeem te
laten controleren. KOELVLOEISTOFTEMPERATUU
RMETER fig. 15
De wijzer geeft de temperatuur aan van
de motorkoelvloeistof, zodra de koel-
vloeistoftemperatuur hoger wordt dan
ongeveer 50 °C.
Bij normaal gebruik van de auto kan de
wijzernaald op verschillende posities in het
bereik staan, afhankelijk van de gebruik-
somstandigheden van de auto.
C
Lage koelvloeistoftemperatuur.
H Hoge koelvloeistoftemperatuur. Als het waarschuwingslampje
Bgaat bran-
den (op enkele uitvoeringen verschijnt
ook een melding op het multifunctionele
display), dan is de koelvloeistoftempera-
tuur te hoog; zet in dat geval de motor uit
en wendt u tot het Fiat Servicenetwerk.
Als de wijzer van de koel-
vloeistoftemperatuurmeter in
het rode gebied komt, zet dan
onmiddellijk de motor uit en
wendt u tot het Fiat Servicenetwerk.
fig. 14F0M0407mfig. 15F0M0408m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 15

16
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
DIGITAAL DISPLAY
BEGINSCHERM fig. 16
Op het beginscherm kan het volgende
worden weergegeven:
A Stand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
B Tijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
C Kilometerteller (weergave kilometer- /
mijltotaalteller) en informatie Trip-
computer.
D Weergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
E Gear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
Opmerking Bij uitgenomen contactsleu-
tel wordt bij het openen van een van de
voorportieren het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer- of mijltotaalteller weergegeven. BEDIENINGSKNOPPEN fig. 17
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het
volgende scherm te gaan of de
keuze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.Opmerking
Bij de knoppen + en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 16F0M0537mfig. 17F0M0122m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 16

17
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

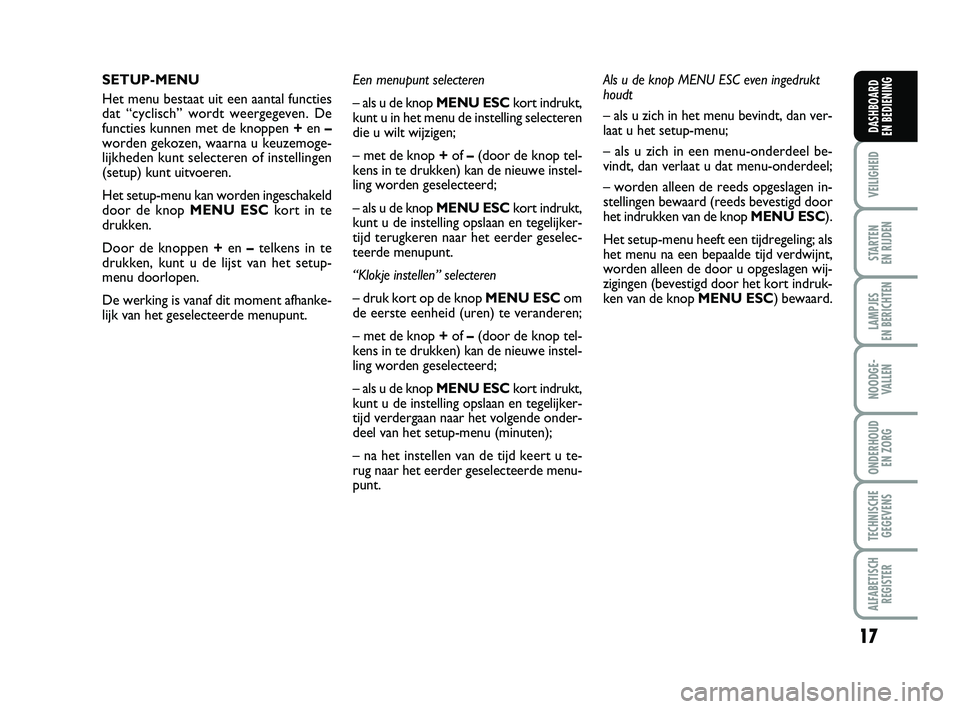

SETUP-MENU
Het menu bestaat uit een aantal functies
dat “cyclisch” wordt weergegeven. De
functies kunnen met de knoppen +en –
worden gekozen, waarna u keuzemoge-
lijkheden kunt selecteren of instellingen
(setup) kunt uitvoeren.
Het setup-menu kan worden ingeschakeld
door de knop MENU ESC kort in te
drukken.
Door de knoppen + en –telkens in te
drukken, kunt u de lijst van het setup-
menu doorlopen.
De werking is vanaf dit moment afhanke-
lijk van het geselecteerde menupunt. Een menupunt selecteren
– als u de knop MENU ESC
kort indrukt,
kunt u in het menu de instelling selecteren
die u wilt wijzigen;
– met de knop + of –(door de knop tel-
kens in te drukken) kan de nieuwe instel-
ling worden geselecteerd;
– als u de knop MENU ESC kort indrukt,
kunt u de instelling opslaan en tegelijker-
tijd terugkeren naar het eerder geselec-
teerde menupunt.
“Klokje instellen” selecteren
– druk kort op de knop MENU ESCom
de eerste eenheid (uren) te veranderen;
– met de knop + of –(door de knop tel-
kens in te drukken) kan de nieuwe instel-
ling worden geselecteerd;
– als u de knop MENU ESC kort indrukt,
kunt u de instelling opslaan en tegelijker-
tijd verdergaan naar het volgende onder-
deel van het setup-menu (minuten);
– na het instellen van de tijd keert u te-
rug naar het eerder geselecteerde menu-
punt. Als u de knop MENU ESC even ingedrukt
houdt
– als u zich in het menu bevindt, dan ver-
laat u het setup-menu;
– als u zich in een menu-onderdeel be-
vindt, dan verlaat u dat menu-onderdeel;
– worden alleen de reeds opgeslagen in-
stellingen bewaard (reeds bevestigd door
het indrukken van de knop
MENU ESC).
Het setup-menu heeft een tijdregeling; als
het menu na een bepaalde tijd verdwijnt,
worden alleen de door u opgeslagen wij-
zigingen (bevestigd door het kort indruk-
ken van de knop MENU ESC) bewaard.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 17

18
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

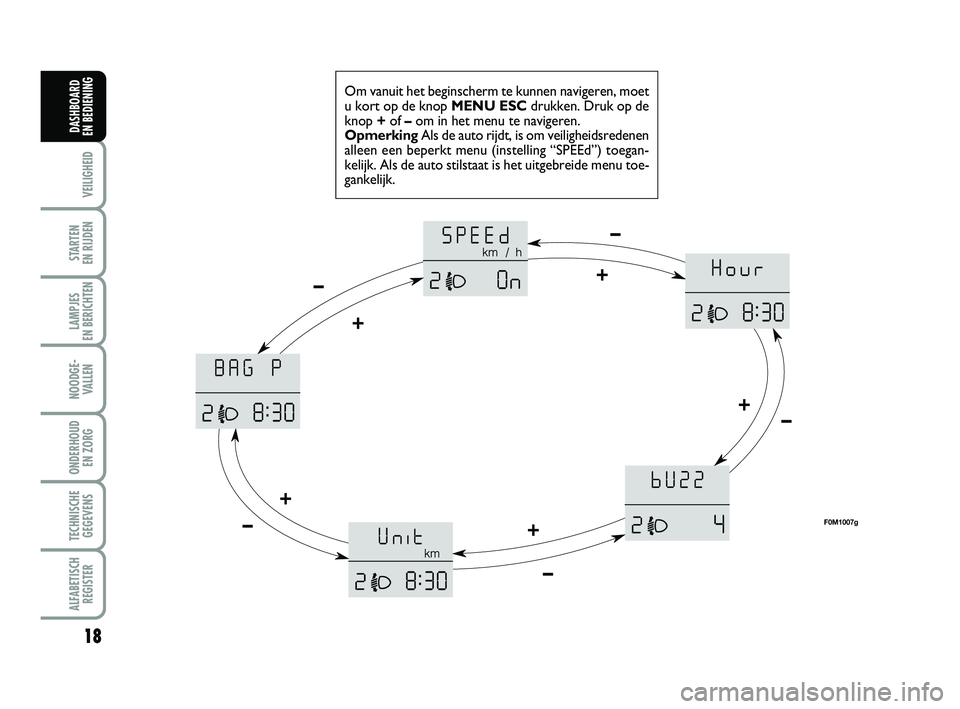

Om vanuit het beginscherm te kunnen navigeren, moet
u kort op de knop MENU ESCdrukken. Druk op de
knop +of –om in het menu te navigeren.
Opmerking Als de auto rijdt, is om veiligheidsredenen
alleen een beperkt menu (instelling “SPEEd”) toegan-
kelijk. Als de auto stilstaat is het uitgebreide menu toe-
gankelijk.
F0M1007g
+
–
+
– +
– +
–
+
–
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 18

19
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet
van de auto (km/h of mph) worden inge-
steld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie
hoofdstuk “Lampjes en berichten”).
Ga voor het instellen van de snelheidsli-
miet als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift (SPEEd)
en de ingestelde meeteenheid (km/h of
mph);
– druk op de knop +of –om de snel-
heidslimiet in te schakelen (On) of uit te
schakelen (OFF);
– als de functie al was ingeschakeld (On),
kan met de knop +of –de gewenste snel-
heidslimiet worden ingesteld en worden
bevestigd door het indrukken van de knop
MENU ESC;
Opmerking De waarde kan worden in-
gesteld tussen 30 en 200 km/h of tussen
20 en 125 mph, afhankelijk van de inge-
stelde meeteenheid (zie de paragraaf
“Meeteenheid instellen Unit”). Elke keer
als u de knop + /– indrukt, wordt de waar-
de 5 eenheden verhoogd of verlaagd. Als
u de knop + /– ingedrukt houdt, lopen de
cijfers automatisch snel door of terug. Als
u dicht bij de gewenste waarde bent, kan
de instelling worden voltooid door de
knop telkens in te drukken. – druk kort op de knop
MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt
annuleren:
– druk kort op de knop MENU ESC; op
het display knippert (On);
– druk op de knop –; op het display knip-
pert (Off);
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Klokje instellen (Hour)
Met deze functie kunt u het klokje instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MENU ESC; op
het display knipperen de “uren”;
– druk op de knop + of –om de instel-
ling uit te voeren;
– druk kort op de knop MENU ESC; op
het display knipperen de “minuten”; – druk op de knop +
of –om de instel-
ling uit te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Volumeregeling buzzer (bUZZ)
Met deze functie kan het volume van het
akoestische signaal (buzzer) worden inge-
steld, dat klinkt bij de melding van een sto-
ring/waarschuwing en bij het indrukken
van de knoppen MENU ESC, +en –.
Ga voor het instellen van het gewenste
volume als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift (bUZZ);
– druk op de knop + of –om het ge-
wenste volume in te stellen (instelling mo-
gelijk op 8 niveaus).
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 19

20
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Inschakeling/Uitschakeling van
de frontairbag en de zij-airbag
(sidebag) aan passagierszijde
(BAG P)
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de passagiersairbag
worden in-/uitgeschakeld.
Ga als volgt te werk:
❒druk op de knop MENU ESC en druk,
nadat op het display het bericht (BAG
P OFF) (voor uitschakeling) of het be-
richt (BAG P On) (voor inschakeling) is
verschenen door het indrukken van de
knop +of –, opnieuw op de knop
MENU ESC;
❒op het display verschijnt het bericht om de instelling te bevestigen;
❒selecteer door het indrukken van deknop +of –(YES) (voor bevestiging van
de inschakeling/uitschakeling) of (no)
(om te annuleren);
❒druk kort op de knop MENU ESC; er
verschijnt een bevestiging van de geko-
zen instelling en er wordt teruggekeerd
naar het menuscherm of, wanneer de
knop even ingedrukt wordt gehouden,
naar het beginscherm zonder op te slaan.
MENU ESC
MENU ESC
MENU ESC
–
+
–
+
–
+
–
+
F0M1001i
F0M1003i F0M1002i
F0M1005i
F0M1006i
F0M1002i
F0M1003i
Meeteenheid (Unit) instellen
Met deze functie kunt u de meeteenheid
instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift (Unit)
en de ingestelde meeteenheid (km) of
(mijl);
– druk op de knop +of –om de gewens-
te meeteenheid in te stellen.
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 20

21
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BEDIENINGSKNOPPEN fig. 19
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het vol-
gende scherm te gaan of de keu-
ze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.
MULTIFUNCTIONEEL
DISPLAY
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een multi-
functioneel display dat tijdens de rit nut-
tige informatie levert aan de bestuurder
op basis van de instelling voor de gewenste
gegevens.
BEGINSCHERM fig. 18
Op het beginscherm kan het volgende
worden weergegeven:
A Datum.
B Kilometerteller (weergave kilometer- /
mijltotaalteller).
C Tijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
D Buitentemperatuur.
E Stand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
F Weergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
G Gear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
Opmerking Bij het openen van een
voorportier wordt het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer-/mijltotaalteller weergegeven.
fig. 18F0M0538m
Opmerking Bij de knoppen + en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 19F0M0122m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 21

22
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

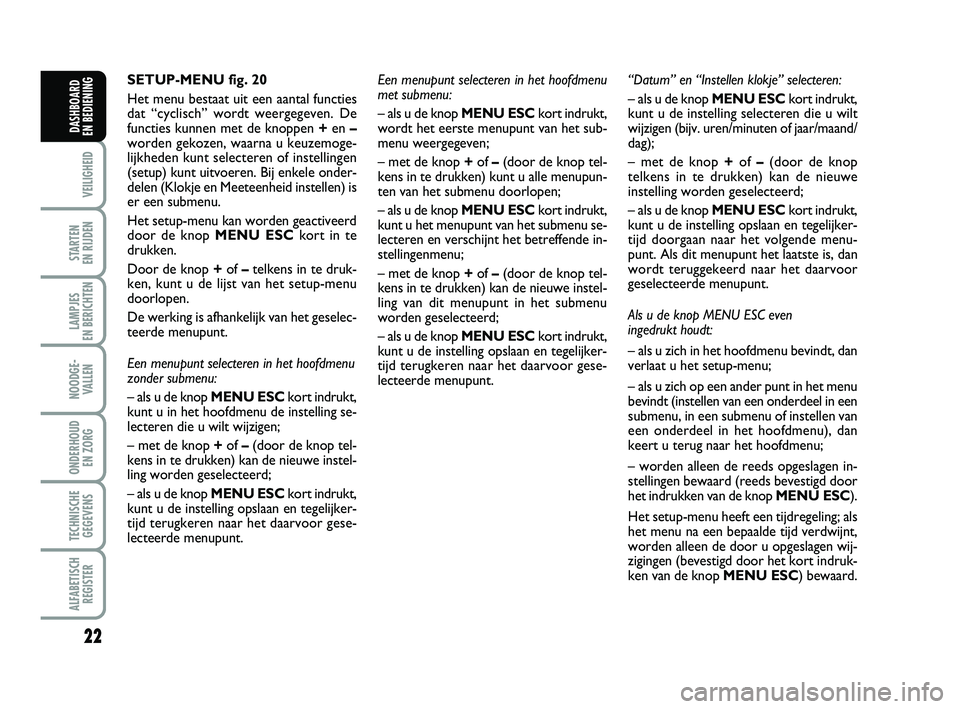

SETUP-MENU fig. 20
Het menu bestaat uit een aantal functies
dat “cyclisch” wordt weergegeven. De
functies kunnen met de knoppen +en –
worden gekozen, waarna u keuzemoge-
lijkheden kunt selecteren of instellingen
(setup) kunt uitvoeren. Bij enkele onder-
delen (Klokje en Meeteenheid instellen) is
er een submenu.
Het setup-menu kan worden geactiveerd
door de knop MENU ESCkort in te
drukken.
Door de knop +of –telkens in te druk-
ken, kunt u de lijst van het setup-menu
doorlopen.
De werking is afhankelijk van het geselec-
teerde menupunt.
Een menupunt selecteren in het hoofdmenu
zonder submenu:
– als u de knop MENU ESC kort indrukt,
kunt u in het hoofdmenu de instelling se-
lecteren die u wilt wijzigen;
– met de knop + of –(door de knop tel-
kens in te drukken) kan de nieuwe instel-
ling worden geselecteerd;
– als u de knop MENU ESC kort indrukt,
kunt u de instelling opslaan en tegelijker-
tijd terugkeren naar het daarvoor gese-
lecteerde menupunt. “Datum” en “Instellen klokje” selecteren:
– als u de knop MENU ESC
kort indrukt,
kunt u de instelling selecteren die u wilt
wijzigen (bijv. uren/minuten of jaar/maand/
dag);
– met de knop + of –(door de knop
telkens in te drukken) kan de nieuwe
instelling worden geselecteerd;
– als u de knop MENU ESC kort indrukt,
kunt u de instelling opslaan en tegelijker-
tijd doorgaan naar het volgende menu-
punt. Als dit menupunt het laatste is, dan
wordt teruggekeerd naar het daarvoor
geselecteerde menupunt.
Als u de knop MENU ESC even
ingedrukt houdt:
– als u zich in het hoofdmenu bevindt, dan
verlaat u het setup-menu;
– als u zich op een ander punt in het menu
bevindt (instellen van een onderdeel in een
submenu, in een submenu of instellen van
een onderdeel in het hoofdmenu), dan
keert u terug naar het hoofdmenu;
– worden alleen de reeds opgeslagen in-
stellingen bewaard (reeds bevestigd door
het indrukken van de knop MENU ESC).
Het setup-menu heeft een tijdregeling; als
het menu na een bepaalde tijd verdwijnt,
worden alleen de door u opgeslagen wij-
zigingen (bevestigd door het kort indruk-
ken van de knop MENU ESC) bewaard.
Een menupunt selecteren in het hoofdmenu
met submenu:
– als u de knop MENU ESC
kort indrukt,
wordt het eerste menupunt van het sub-
menu weergegeven;
– met de knop + of –(door de knop tel-
kens in te drukken) kunt u alle menupun-
ten van het submenu doorlopen;
– als u de knop MENU ESC kort indrukt,
kunt u het menupunt van het submenu se-
lecteren en verschijnt het betreffende in-
stellingenmenu;
– met de knop + of –(door de knop tel-
kens in te drukken) kan de nieuwe instel-
ling van dit menupunt in het submenu
worden geselecteerd;
– als u de knop MENU ESC kort indrukt,
kunt u de instelling opslaan en tegelijker-
tijd terugkeren naar het daarvoor gese-
lecteerde menupunt.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 22

23
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Het menu heeft de volgende opties:
– BEEP SNELHEID
– CORNERING LIGHTS (voor bepaalde uitvoeringen/ markten)
– GEGEVENS TRIP B
– KLOKJE INSTELLEN
– DATUM INSTELLEN
– EERSTE PAGINA (voor bepaalde uitvoeringen/ markten)
– ZIE RADIO
– AUTOCLOSE
– MEETEENHEID
– TAAL
– VOLUME WAARSCHUWINGEN
– VOLUME TOETSEN
– SERVICE
– AIRBAG/BAG PASSAGIER
– DAGVERLICHTING (voor bepaalde uitvoeringen/markten)
– MENU VERLATEN. FUNCTIES DISPLAY
Snelheidslimiet (Beep Snelheid)
Met deze functie kan de snelheidslimiet
van de auto (km/h of mph) worden inge-
steld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie
hoofdstuk “Lampjes en berichten”).
Ga voor het instellen van de snelheidsli-
miet als volgt te werk:
– druk kort op de knop
MENU ESC; op
het display verschijnt het opschrift (Beep
Snelh.);
– druk op de knop + of –om de snel-
heidslimiet in te schakelen (On) of uit te
schakelen (Off);
– als de functie al was ingeschakeld (On),
kan met de knop + of –de gewenste snel-
heidslimiet worden ingesteld en worden
bevestigd door het indrukken van de knop
MENU ESC.
Opmerking De waarde kan worden in-
gesteld tussen 30 en 200 km/h of tussen 20
en 125 mph, afhankelijk van de ingestelde
meeteenheid (zie de paragraaf “Meeteen-
heid instellen” (Meeteenheid) hierna). Elke
keer als u de knop +/– indrukt, wordt de
waarde 5 eenheden verhoogd of verlaagd.
Als u de knop + /– ingedrukt houdt, lopen
de cijfers automatisch snel door of terug.
Als u dicht bij de juiste waarde bent, stelt
u de exacte waarde in door de knop tel-
kens in te drukken en los te laten.
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt
annuleren:
– druk kort op de knop MENU ESC; op
het display knippert (On);
– druk op de knop –; op het display knip-
pert (Off);
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 23
