dashboard FIAT PUNTO 2020 Instructieboek (in Dutch)

34
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

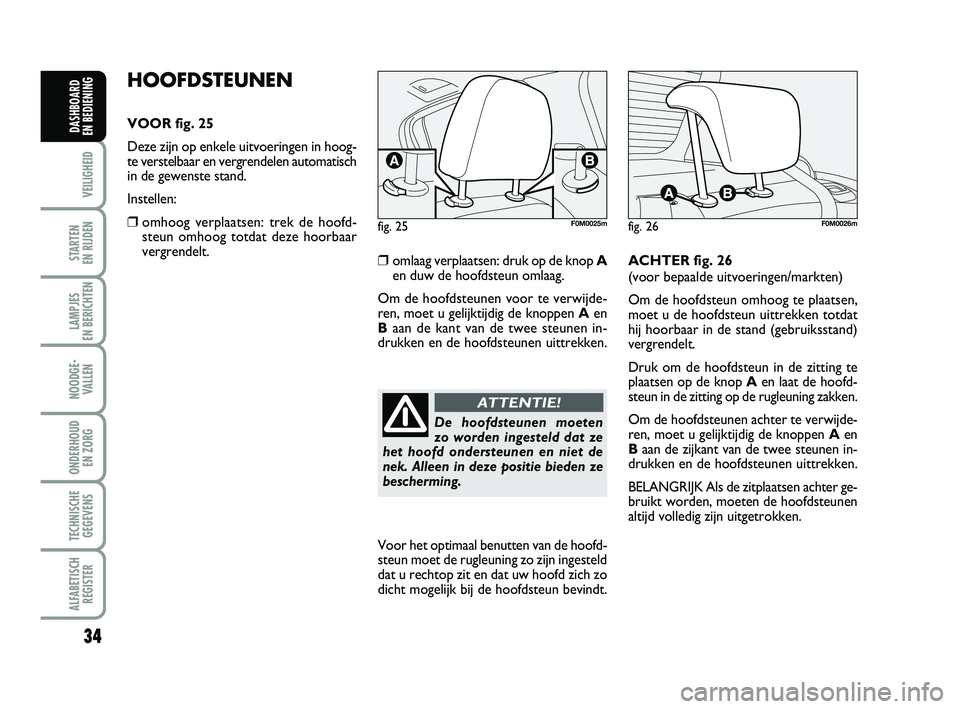

HOOFDSTEUNEN
VOOR fig. 25
Deze zijn op enkele uitvoeringen in hoog-
te verstelbaar en vergrendelen automatisch
in de gewenste stand.
Instellen:
❒omhoog verplaatsen: trek de hoofd- steun omhoog totdat deze hoorbaar
vergrendelt.
❒omlaag verplaatsen: druk op de knop A
en duw de hoofdsteun omlaag.
Om de hoofdsteunen voor te verwijde-
ren, moet u gelijktijdig de knoppen Aen
B aan de kant van de twee steunen in-
drukken en de hoofdsteunen uittrekken. ACHTER fig. 26
(voor bepaalde uitvoeringen/markten)
Om de hoofdsteun omhoog te plaatsen,
moet u de hoofdsteun uittrekken totdat
hij hoorbaar in de stand (gebruiksstand)
vergrendelt.
Druk om de hoofdsteun in de zitting te
plaatsen op de knop
Aen laat de hoofd-
steun in de zitting op de rugleuning zakken.
Om de hoofdsteunen achter te verwijde-
ren, moet u gelijktijdig de knoppen Aen
B aan de zijkant van de twee steunen in-
drukken en de hoofdsteunen uittrekken.
BELANGRIJK Als de zitplaatsen achter ge-
bruikt worden, moeten de hoofdsteunen
altijd volledig zijn uitgetrokken.
fig. 25F0M0025mfig. 26F0M0026m
De hoofdsteunen moeten
zo worden ingesteld dat ze
het hoofd ondersteunen en niet de
nek. Alleen in deze positie bieden ze
bescherming.
ATTENTIE!
Voor het optimaal benutten van de hoofd-
steun moet de rugleuning zo zijn ingesteld
dat u rechtop zit en dat uw hoofd zich zo
dicht mogelijk bij de hoofdsteun bevindt.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 34

35
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
SPIEGELS
BINNENSPIEGEL fig. 28
De binnenspiegel is voorzien van een be-
veiligingsmechanisme, waardoor de spie-
gel bij een krachtig contact met een
inzittende losschiet.

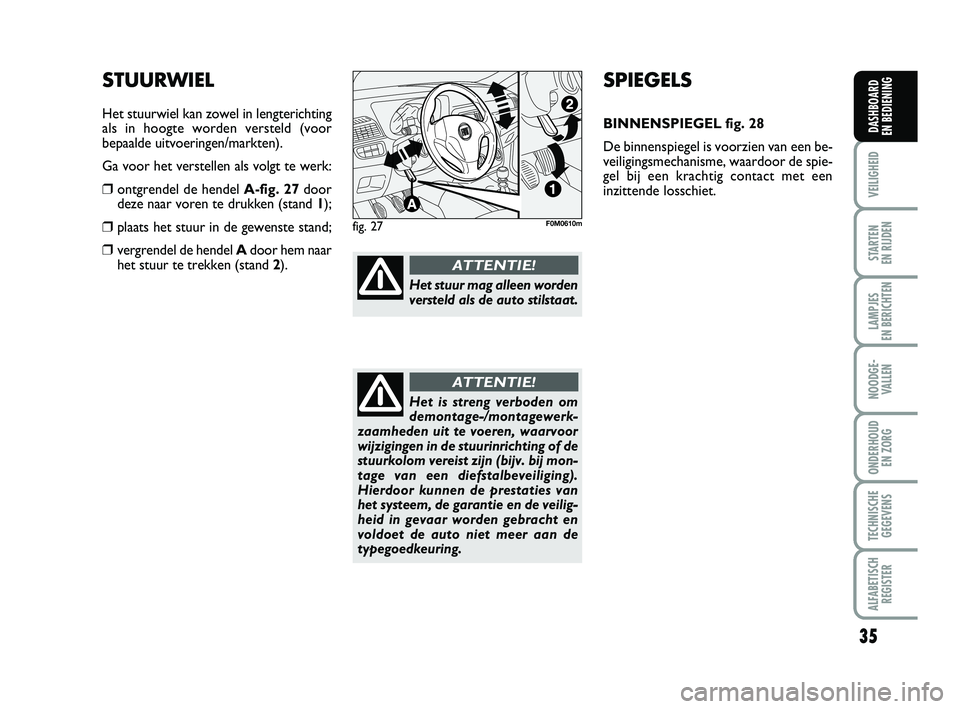

STUURWIEL
Het stuurwiel kan zowel in lengterichting
als in hoogte worden versteld (voor
bepaalde uitvoeringen/markten).
Ga voor het verstellen als volgt te werk:
❒ontgrendel de hendel A-fig. 27 door
deze naar voren te drukken (stand 1);
❒plaats het stuur in de gewenste stand;
❒vergrendel de hendel Adoor hem naar
het stuur te trekken (stand 2).
fig. 27F0M0610m
Het stuur mag alleen worden
versteld als de auto stilstaat.
ATTENTIE!
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE!
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 35

36
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

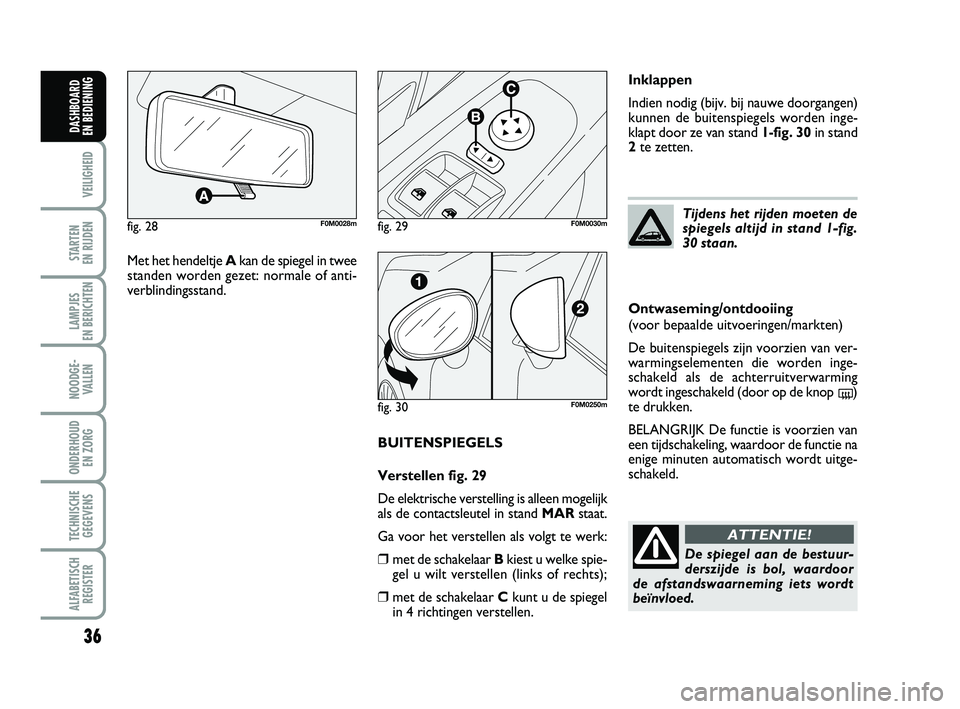

BUITENSPIEGELS
Verstellen fig. 29
De elektrische verstelling is alleen mogelijk
als de contactsleutel in stand MARstaat.
Ga voor het verstellen als volgt te werk:
❒met de schakelaar B kiest u welke spie-
gel u wilt verstellen (links of rechts);
❒met de schakelaar C kunt u de spiegel
in 4 richtingen verstellen.
fig. 28F0M0028mfig. 29F0M0030m
Met het hendeltje A kan de spiegel in twee
standen worden gezet: normale of anti-
verblindingsstand.
fig. 30F0M0250m
Inklappen
Indien nodig (bijv. bij nauwe doorgangen)
kunnen de buitenspiegels worden inge-
klapt door ze van stand 1-fig. 30in stand
2 te zetten.
Tijdens het rijden moeten de
spiegels altijd in stand 1-fig.
30 staan.
De spiegel aan de bestuur-
derszijde is bol, waardoor
de afstandswaarneming iets wordt
beïnvloed.
ATTENTIE!
Ontwaseming/ontdooiing
(voor bepaalde uitvoeringen/markten)
De buitenspiegels zijn voorzien van ver-
warmingselementen die worden inge-
schakeld als de achterruitverwarming
wordt ingeschakeld (door op de knop
()
te drukken.
BELANGRIJK De functie is voorzien van
een tijdschakeling, waardoor de functie na
enige minuten automatisch wordt uitge-
schakeld.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 36

37
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
fig. 31
F0M0611m
VERWARMING EN VENTILATIE
1. Vast luchtrooster boven – 2. Verstelbare luchtroosters in het midden – 3. Vaste luchtroosters aan zijkant – 4.Verstelbare
luchtroosters aan zijkant – 5. Luchtroosters onder voor zitplaatsen voor – 6.Luchtroosters onder voor zitplaatsen achter.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 37

38
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
BEDIENINGSKNOPPEN fig. 34
Draaiknop A voor regeling
van de luchttemperatuur
(menging van warme/koude lucht)
Rode gebied = warme lucht
Blauwe gebied = koude lucht Draaiknop B voor het inschakelen/
regelen van de aanjager
p
0= aanjager uitgeschakeld
1-2-3 = aanjagersnelheid
4
-= aanjager op maximale snelheid
fig. 34F0M0035m
fig. 32F0M0033m
fig. 33F0M0655m
VERSTELBARE EN REGELBARE
LUCHTROOSTERS AAN DE
ZIJKANT EN IN HET MIDDEN
fig. 32-33
A Vast luchtrooster voor de zijruiten.
B Verstelbare luchtroosters aan de zijkant.
C Verstelbare luchtroosters in het midden.
De luchtroosters Azijn niet verstelbaar.
Om de luchtroosters Ben Cte gebruiken,
moet u met de betreffende schuif de lucht-
roosters in de gewenste stand instellen.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 38

39
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Draaiknop C voor de luchtverdeling
¶voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
ßvoor luchttoevoer naar de been- ruimten en voor een iets lagere tem-
peratuur uit de luchtroosters op het
dashboard (“bilevel”-stand);
©voor verwarming bij lage buitentem-peraturen: voor maximale luchttoe-
voer naar de beenruimten;
®voor verwarming van de beenruimten
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
Knop D voor in-/uitschakeling
van de luchtrecirculatie
Als u op de knop drukt (lampje op de knop
brandt), schakelt de luchtrecirculatie in.
Als u op de knop drukt (lampje op de knop
gedoofd), schakelt de luchtrecirculatie uit. SNELLE VERWARMING
VAN INTERIEUR
Ga voor een snelle verwarming als volgt
te werk:
❒draai de knop
Ain het rode vlak;
❒schakel de luchtrecirculatie in door de
knop Din te drukken (lampje op de
knop brandt);
❒draai de knop Cin stand ©;
❒draai de knop B in stand 4 -(maxi-
male aanjagersnelheid).
Vervolgens kan een stand gekozen wor-
den waarbij het comfort optimaal blijft.
Druk op de knop Dom de luchtrecircu-
latie uit te schakelen (lampje op de knop
gedoofd) en het beslaan van de ruiten te
voorkomen.
BELANGRIJK Bij een koude motor moet
enige minuten worden gewacht totdat
de vloeistof van het systeem de optimale
bedrijfstemperatuur heeft bereikt.
VENTILATIE VAN
HET INTERIEUR
Ga voor een goede ventilatie van het
interieur als volgt te werk:
❒draai de knop
Ain het blauwe vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand ¶;
❒draai de knop Bop de gewenste snel-
heid.
VERWARMING VAN
HET INTERIEUR
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒draai de knop Cin de gewenste stand;
❒draai de knop Bop de gewenste snel-
heid.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 39

40
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
SNEL ONTWASEMEN/
ONTDOOIEN VOORRUITEN
(VOORRUIT EN ZIJRUITEN)
Ga als volgt te werk:
❒draai de knop Ain het rode vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand -;
❒draai de knop B in stand 4 -(maxi-
male aanjagersnelheid).
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het comfort
optimaal blijft. Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interi-
eur- en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan
van de ruiten te voorkomen:
❒draai de knop
Ain het rode vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand -met de
mogelijkheid stand
®in te schakelen
als de ruiten niet beslaan;
❒draai de knop Bop de 2esnelheid. ONTWASEMING/
ONTDOOIING ACHTERRUIT
EN BUITENSPIEGELS fig. 35
(voor bepaalde uitvoeringen/markten)
Druk op de knop
Avoor het inschake-
len van deze functie: als deze functie wordt
ingeschakeld, gaat het lampje op de knop
branden.
De functie is voorzien van een tijdscha-
keling, waardoor de functie na 20 minuten
automatisch wordt uitgeschakeld. U kunt
de functie eerder uitschakelen door nog-
maals de knop Ain te drukken.
BELANGRIJK Plak geen stickers of an-
dere plaatjes op de elektrische weer-
standsdraden aan de binnenzijde van de
achterruit, om beschadiging van de ach-
terruitverwarming te voorkomen.
fig. 35F0M0036m
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 40

41
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
HANDBEDIENDE
AIRCONDITIONING
(voor bepaalde uitvoeringen/markten)
BEDIENINGSKNOPPEN fig. 36
Draaiknop A voor regeling
van de luchttemperatuur
(menging van warme/koude lucht)
Rode gebied = warme lucht
Blauwe gebied = koude lucht
Draaiknop B voor het inschakelen/
regelen van de aanjager
p 0= aanjager uitgeschakeld
1-2-3 = aanjagersnelheid
4
-= aanjager op maximale snelheid
LUCHTRECIRCULATIE
INSCHAKELEN
Druk op de knop
•zodat het lampje
op de knop gaat branden.
Het verdient aanbeveling om de luchtre-
circulatie in te schakelen in de file of in tun-
nels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt. Het is
niet raadzaam dit systeem langdurig te la-
ten werken, omdat anders, vooral als
u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten
beslaan. BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden.
Het is echter niet raadzaam deze functie
in te schakelen op regenachtige of koude
dagen, omdat dan de ruiten aan de bin-
nenzijde aanzienlijk sneller kunnen beslaan.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 41

42
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Draaiknop C voor de luchtverdeling
¶voor lucht uit de luchtroosters in het
midden en aan de zijkanten;
ßvoor luchttoevoer naar de been- ruimten en voor een iets lagere tem-
peratuur uit de luchtroosters op het
dashboard (“bilevel”-stand); Knop D voor in-/uitschakeling
van de luchtrecirculatie
Als u op de knop drukt (lampje op de knop
brandt), schakelt de luchtrecirculatie in.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de lucht-
recirculatie uit.
Knop E voor het in-/uitschakelen
van de airconditioning
Als u op de knop drukt (lampje op de knop
brandt), schakelt de airconditioning in.
Als u nogmaals op de knop drukt (lampje
op de knop gedoofd), schakelt de aircon-
ditioning uit.
fig. 37F0M0037m
©voor verwarming bij lage buitentem-
peraturen: voor maximale luchttoe-
voer naar de beenruimten;
®voor verwarming van de beenruimten
en ontwaseming van de voorruit;
-voor een snelle ontwaseming van de
voorruit.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 42

43
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
VENTILATIE VAN
HET INTERIEUR
Ga voor een goede ventilatie van het
interieur als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Cin stand ¶;
❒draai de knop Bop de gewenste snel-
heid. AIRCONDITIONING (koeling)
Ga voor een snelle koeling als volgt te
werk:
❒draai de knop
Ain het blauwe vlak;
❒schakel de luchtrecirculatie in door de
knop Din te drukken (lampje op de
knop brandt);
❒draai de knop Cin stand ¶;
❒schakel de airconditioning in door de
knop Ein te drukken; het lampje op de
knop Egaat branden;
❒draai de knop B in stand 4-(maxi-
male aanjagersnelheid). Regeling van de koeling
❒draai de knop
Anaar rechts voor
verhoging van de temperatuur;
❒schakel de luchtrecirculatie uit door de
knop Din te drukken (lampje op de
knop gedoofd);
❒draai de knop Bvoor verlaging van de
aanjagersnelheid.
033-069 PUNTO POP 1ed NL 07/10/13 13.56 Pagina 43
