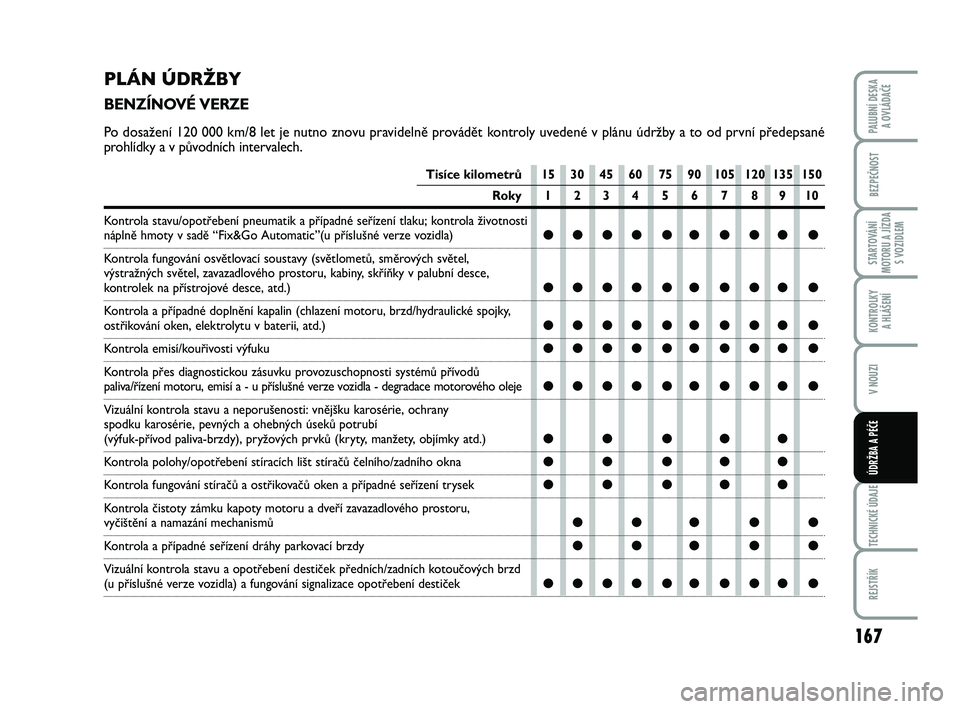

Po dosažení 120 000 km/8 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1234 56 7 8910
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku; kontrola životnosti
náplně hmoty v sadě “Fix&Go Automatic”(u příslušné verze vozidla)●●●● ●● ●●● ●
Kontrola fungování osvětlovací soustavy (světlometů, směrových světel,
výstražných světel, zavazadlového prostoru, kabiny, skří\bky v palubní desce,
kontrolek na přístrojové desce, atd.) ●●●● ●● ●●● ●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické spojky, ostřikování oken, elektrolytu v baterii, atd.)●●●● ●● ●●● ●
Kontrola emisí/kouřivosti výfuku●●●● ●● ●●● ●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů přívodů paliva/řízení motoru, emisí a - u příslušné verze vozidla - degradace motorového oleje●●●● ●● ●●● ●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí
(výfuk-přívod paliva-brzdy), pryžových prvků (kryty, manžety, objímky atd.)●● ●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/zadního okna●● ●●●
Kontrola fungování stíračů a ostřikovačů oken a případné seřízení trysek●● ●●●
Kontrola čistoty zámku kapoty motoru a dveří zavazadlového prostoru,
vyčištění a namazání mechanismů●●● ●●
Kontrola a případné seřízení dráhy parkovací brzdy●●● ●●
Vizuální kontrola stavu a opotřebení destiček předních/zadních kotoučových brzd (u příslušné verze vozidla) a fungování signalizace opotřebení destiček●●●● ●● ●●● ●
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 167

168
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE

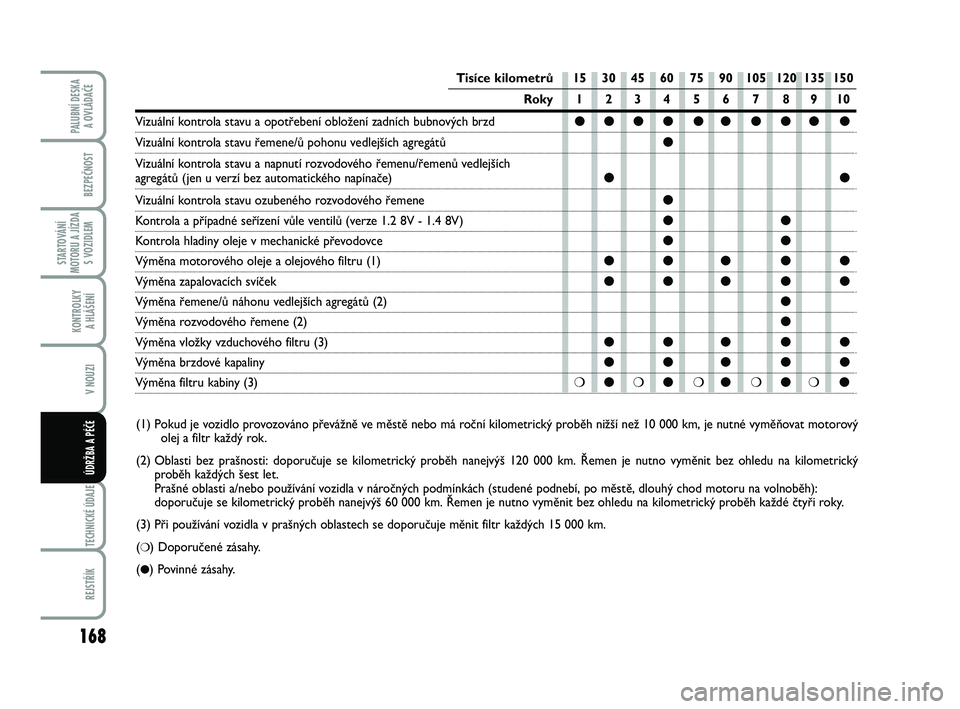

(1) Pokud je vozidlo provozováno převážně ve městě nebo má roční kilometrický proběh nižší než 10 000 km, je nutné vymě\bovat mo torový
olej a filtr každý rok.
(2) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometr ický
proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh):
doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky .
(3) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(
❍) Doporučené zásahy.
(
●) Povinné zásahy.
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1234 56 7 8910
Vizuální kontrola stavu a opotřebení obložení zadních bubnových brzd●●●● ●● ●●● ●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●
Vizuální kontrola stavu a napnutí rozvodového řemenu/řemenů vedlejších agregátů (jen u verzí bez automatického napínače)●●
Vizuální kontrola stavu ozubeného rozvodového řemene●
Kontrola a případné seřízení vůle ventilů (verze 1.2 8V - 1.4 8V)●●
Kontrola hladiny oleje v mechanické převodovce●●
Výměna motorového oleje a olejového filtru (1)●●● ●●
Výměna zapalovacích svíček ●●● ●●
Výměna řemene/ů náhonu vedlejších agregátů (2)●
Výměna rozvodového řemene (2)●
Výměna vložky vzduchového filtru (3)●●● ●●
Výměna brzdové kapaliny●●● ●●
Výměna filtru kabiny (3) ❍●❍●❍●❍●❍●
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 168

169
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 1234 56 78910
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku; kontrola životnosti
náplně hmoty v sadě “Fix&Go Automatic” (u příslušné verze vozidla)●●●● ●● ●●●●
Kontrola funkce osvětlení
(světlomety, ukazatele směru, výstražná světla, zavazadlový prostor, interiér,
schránka v palubní desce, kontrolky na přístrojové desce, atd.)●●●● ●● ●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické spojky, ostřikování oken, elektrolytu v baterii, atd.)●●●● ●● ●●●●
Kontrola emisí/kouřivosti výfuku●●●● ●● ●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů přívodů
paliva/řízení motoru, emisí a - u příslušné verze vozidla - degradace
motorového oleje●●●● ●● ●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí (výfuk, přívod paliva,
brzdy), pryžových prvků (kryty, manžety, objímky atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/zadního okna●●●●●
Kontrola fungování stíračů a ostřikovačů oken a případné seřízení trysek●●●●●
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru, vyčištění a namazání pákových mechanismů●● ● ●●
Kontrola a případné seřízení dráhy parkovací brzdy●● ● ●●
Vizuální kontrola stavu a opotřebení destiček předních/zadních kotoučových brzd (u příslušné verze vozidla) a fungování signalizace opotřebení destiček●●●● ●● ●●●●
Vizuální kontrola stavu a opotřebení obložení zadních bubnových brzd●●●● ●● ●●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●

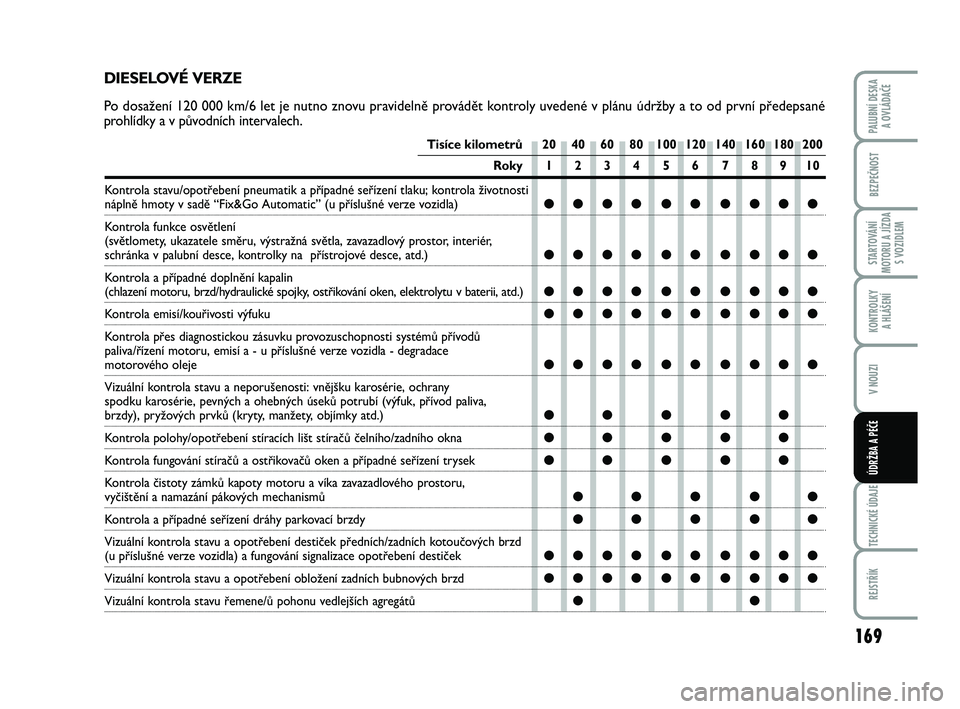

DIESELOVÉ VERZE
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 169

170
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky 1234 56 7 8910
Kontrola hladiny oleje v mechanické převodovce●● ●
Výměna motorového oleje a olejového filtru (2)
Výměna rozvodového řemene/ů vedlejších agregátů (3) ●
Výměna vložky vzduchového filtru (4)●● ●
Výměna vložky vzduchového filtru (5) ●●● ●●
Výměna brzdové kapaliny ●●● ●●
Výměna filtru kabiny (5) ❍●❍●❍●❍●❍●

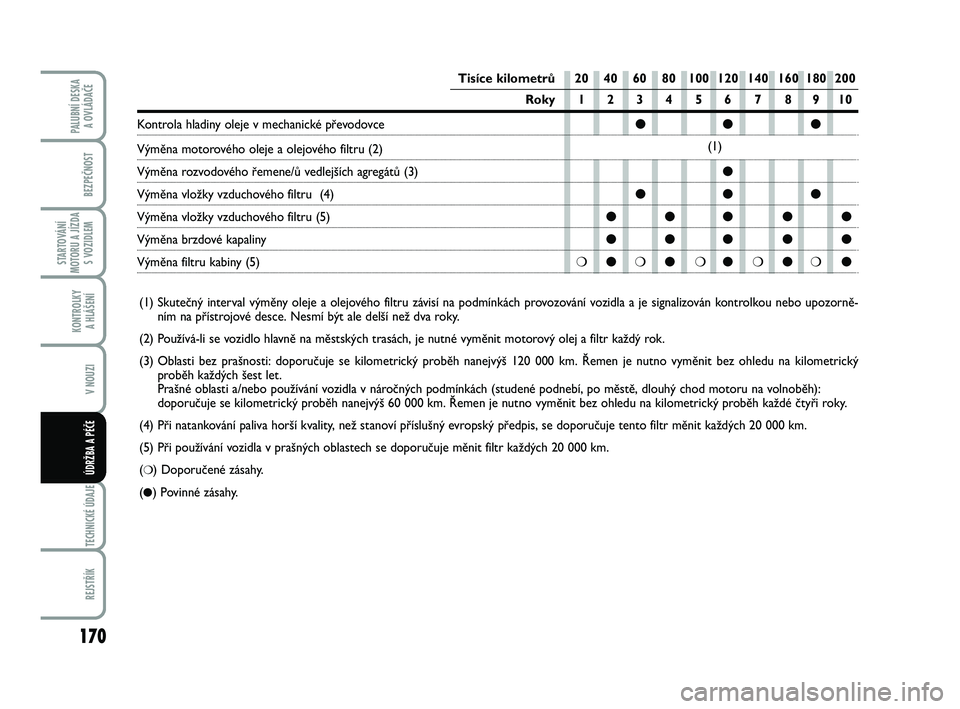

(1) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorně-
ním na přístrojové desce. Nesmí být ale delší než dva roky.
(2) Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
(3) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometr ický
proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh):
doporučuje se kilometrický proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky .
(4) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(
❍) Doporučené zásahy.
(
●) Povinné zásahy.
(1)
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 170

171
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE

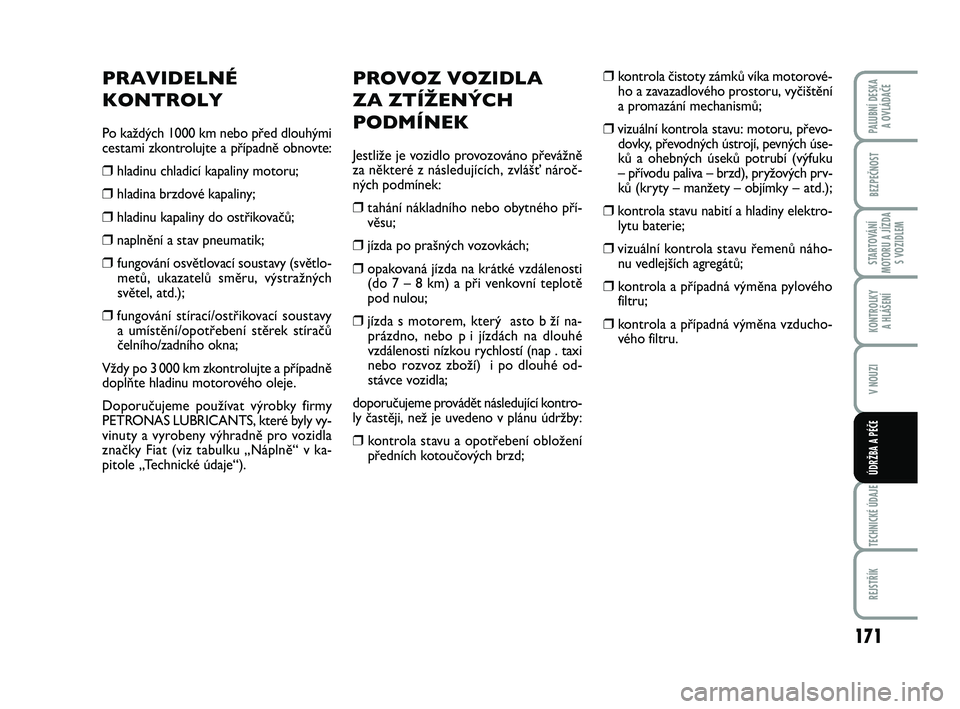

PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Jestliže je vozidlo provozováno převážně
za některé z následujících, zvlášť nároč-
ných podmínek:
❒tahání nákladního nebo obytného pří-
věsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti(do 7 – 8 km) a při venkovní teplotě
pod nulou;
❒ jízda s motorem, který asto b ží na- prázdno, nebo p i jízdách na dlouhé
vzdálenosti nízkou rychlostí (nap . taxi
nebo rozvoz zboží) i po dlouhé od-
stávce vozidla;
doporučujeme provádět následující kontro-
ly častěji, než je uvedeno v plánu údržby:
❒ kontrola stavu a opotřebení obložení
předních kotoučových brzd;
❒ kontrola čistoty zámků víka motorové- ho a zavazadlového prostoru, vyčištění
a promazání mechanismů;
❒vizuální kontrola stavu: motoru, převo-dovky, převodných ústrojí, pevných úse-
ků a ohebných úseků potrubí (výfuku
– přívodu paliva – brzd), pryžových prv-
ků (kryty – manžety – objímky – at d.);
❒kontrola stavu nabití a hladiny elektro-
lytu baterie;
❒vizuální kontrola stavu řemenů náho-nu vedlejších agregátů;
❒kontrola a případná výměna pylovéhofiltru;
❒kontrola a případná výměna vzducho-vého filtru.
PRAVIDELNÉ
KONTROLY
Po každých 1000 km nebo před dlouhými
cestami zkontrolujte a případně obnovte:
❒hladinu chladicí kapaliny motoru;
❒hladina brzdové kapaliny;
❒hladinu kapaliny do ostřikovačů;
❒naplnění a stav pneumatik;
❒ fungování osvětlovací soustavy (světlo-metů, ukazatelů směru, výstražných
světel, atd.);
❒fungování stírací/ostřikovací soustavy a umístění/opotřebení stěrek stíračů
čelního/zadního okna;
Vždy po 3 000 km zkontrolujte a případně
dopl\bte hladinu motorového oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly vy-
vinuty a vyrobeny výhradně pro vozidla
značky Fiat (viz tabulku „Náplně“ v ka-
pitole „Tec hnické údaje“).
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 171

172
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
KONTROLA HLADIN

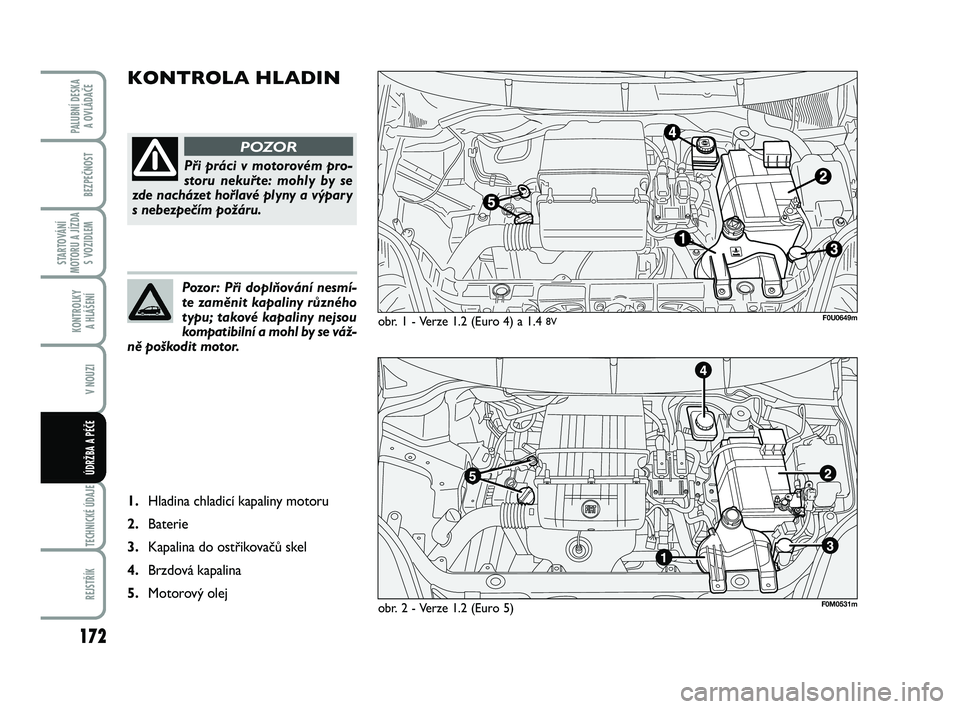

obr. 1 - Verze 1.2 (Euro 4) a 1.4 8V
Při práci v motorovém pro-
storu nekuřte: mohly by se
zde nacházet hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování nesmí-
te zaměnit kapaliny různého
typu; takové kapaliny nejsou
kompatibilní a mohl by se váž-
ně poškodit motor.
1. Hladina chladicí kapaliny motoru
2. Baterie
3. Kapalina do ostřikovačů skel
4. Brzdová kapalina
5. Motorový olej
F0U0649m
obr. 2 - Verze 1.2 (Euro 5)F0M0531m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 172

173
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE

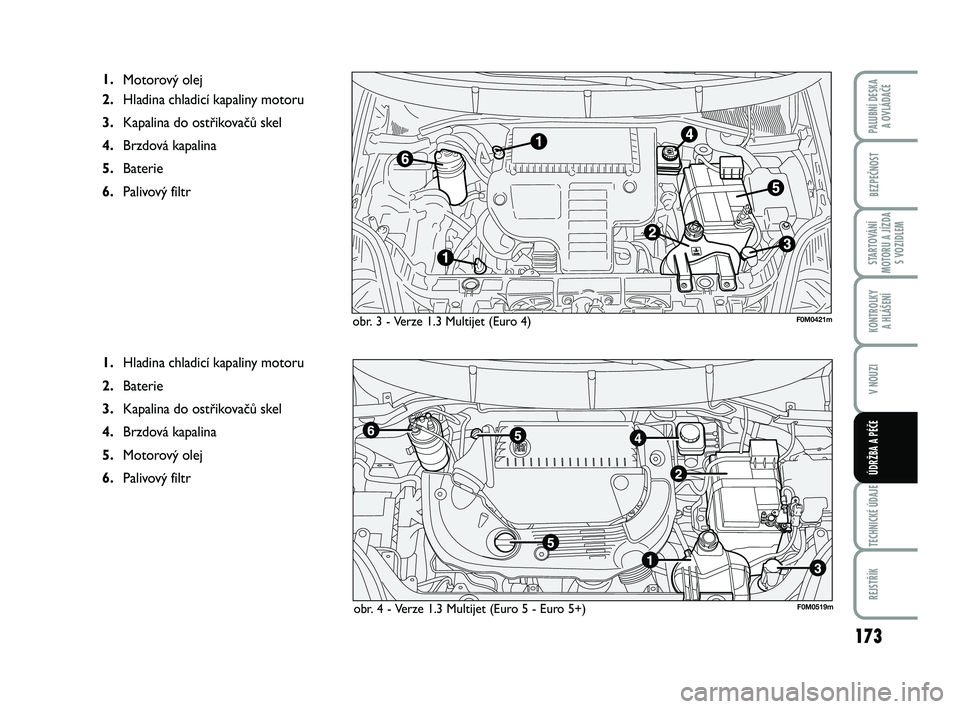

obr. 3 - Verze 1.3 Multijet (Euro 4)
1. Motorový olej
2. Hladina chladicí kapaliny motoru
3. Kapalina do ostřikovačů skel
4. Brzdová kapalina
5. Baterie
6. Palivový filtr
1.Hladina chladicí kapaliny motoru
2. Baterie
3. Kapalina do ostřikovačů skel
4. Brzdová kapalina
5. Motorový olej
6. Palivový filtr
F0M0421m
obr. 4 - Verze 1.3 Multijet (Euro 5 - Euro 5+)F0M0519m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 173

174
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Pokud se hladina oleje blíží nebo je do-
konce pod značkou MIN, dopl\bte plnicím
otvorem Aolej, až dosahuje ke značce
MAX.
Hladina oleje nesmí nikdy přesáhnout nad
značku MAX. SPOTŘEBA MOTOROVÉHO
OLEJE
Motor spotřebuje asi 400 gramů oleje na
1000 km.
V prvním období provozu se vozidlo za-
bíhá. Spotřebu oleje lze proto považovat
za stabilizovanou teprve po ujetí prvních
5000 – 6 000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na
stylu jízdy a podmínkách používání vozidla.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje nechejte
motor běžet několik sekund a po vypnutí
počkejte několik minut.

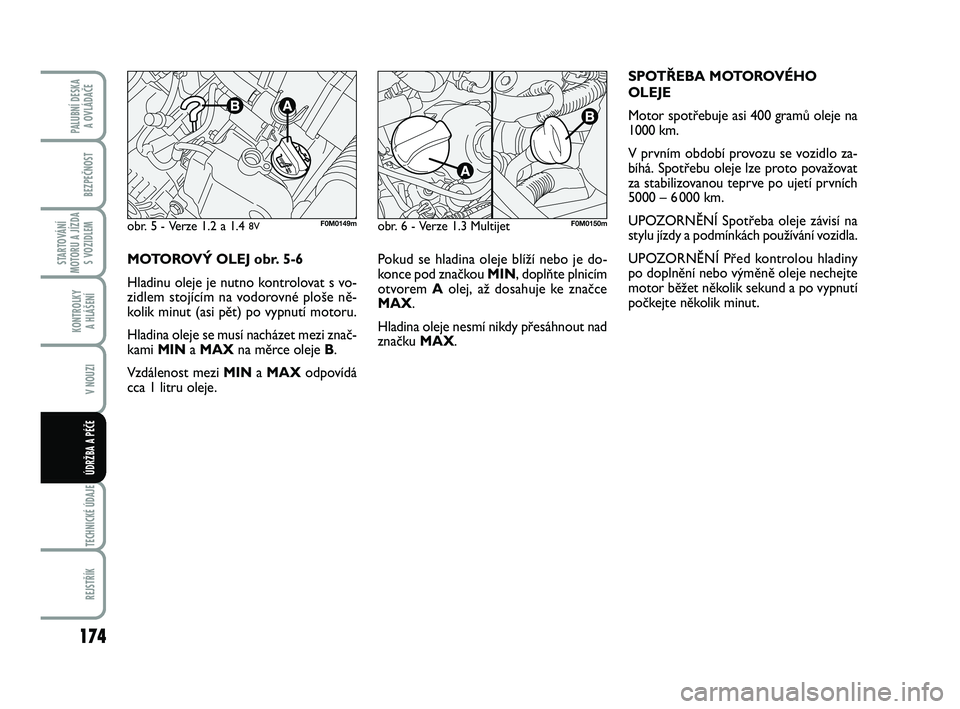

MOTOROVÝ OLEJ obr. 5-6
Hladinu oleje je nutno kontrolovat s vo-
zidlem stojícím na vodorovné ploše ně-
kolik minut (asi pět) po vypnutí motoru.
Hladina oleje se musí nacházet mezi znač-
kami
MIN a MAX na měrce oleje B.
Vzdálenost mezi MINa MAX odpovídá
cca 1 litru oleje.
obr. 5 - Verze 1.2 a 1.4 8VF0M0149mobr. 6 - Verze 1.3 MultijetF0M0150m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 174

175
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
obr. 7
Do chladicí soustavy motoru
se používá nemrznoucí směs
PARAFLU
UP. Pro případné do-
plnění použijte kapalinu to-
hoto typu. Kapalina PARAFLU
UPse ne-
smí míchat s žádným jiným typem ka-
paliny. Jestliže k tomu dojde, v žád-
ném případě nestartujte motor a kon-
taktujte autorizovaný servis Fiat .
Chladicí soustava je pod tla-
kem. Při výměně je nutno
používat pouze originální víčko ná-
držky chladicí kapaliny, aby se nena-
rušila účinnost chladicí soustavy.
Je-li motor horký, nesnímejte uzávěr
nádržky: nebezpečí popálenin
POZORCHLADICÍ KAPALINA MOTORU
obr. 7
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí na-
cházet mezi značkami MIN a MAX na
nádržce.
Při nedostatečné hladině chladicí kapaliny
nalijte pomalu plnicím otvorem A směs 50%
destilované vody a 50% PARAFLU
UPod
firmy PETRONAS LUBRICANTS až na
značku MAX.
Směs PARAFLU
UPa destilované vody v
koncentraci 50% je mrazuvzdorná do
−35 °C.
Za obzvlášť nepříznivých klimatických
podmínek se doporučuje směs 60%
PARAFLU
UPa 40% destilované vody.
Vyjetý olej a olejový filtr obsa-
hují nebezpečné látky pro ži-
votní prostředí. Doporučuje-
me, abyste si nechali výměnu
oleje i filtru provést u autorizovaných
servisů Fiat , které jsou vybaveny zaří-
zením na zpracování vyjetého oleje a pou-
žitých filtrů podle předpisů o ochraně
životního prostředí.
K doplnění hladiny oleje je nut-
no použít olej se stejnými cha-
rakteristikami, jaké má olej,
který se v motoru již nachází.
Jestliže je motor zahřátý,
pracujte v motorovém pro-
storu s co největší opatrností. Jestliže
je motor zahřátý, může se kdykoli
spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a jiné vol-
né části oděvu: mohly by být vtaženy
ústrojím v pohybu.
POZOR
F0M0424m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 175

176
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE

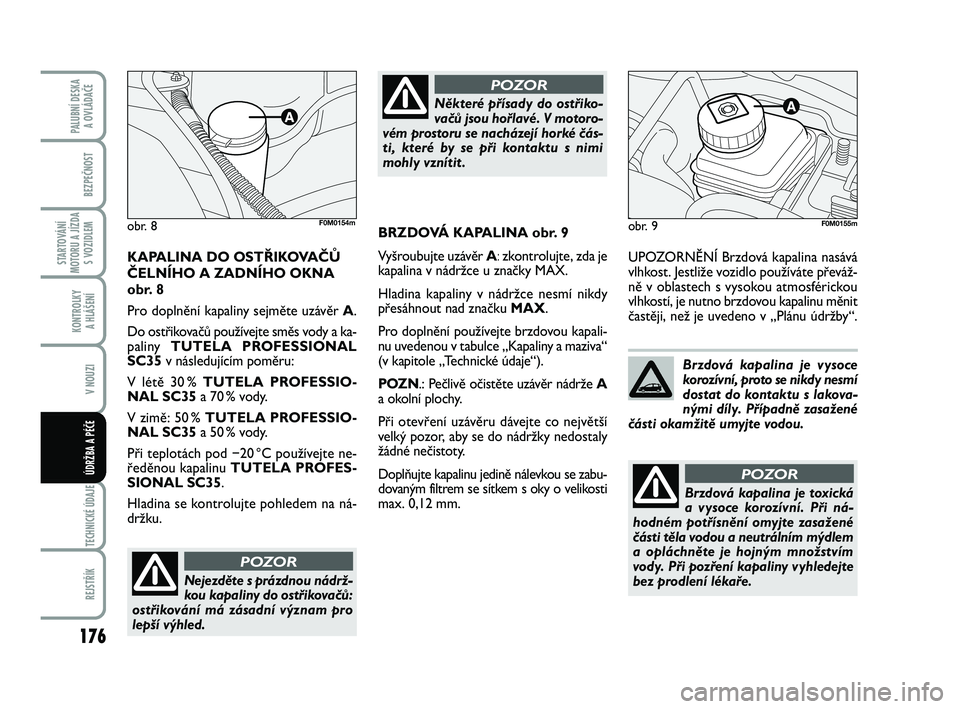

UPOZORNĚNÍ Brzdová kapalina nasává
vlhkost. Jestliže vozidlo používáte převáž-
ně v oblastech s vysokou atmosférickou
vlhkostí, je nutno brzdovou kapalinu měnit
častěji, než je uvedeno v „Plánu údržby“.
obr. 9
Nejezděte s prázdnou nádrž-
kou kapaliny do ostřikovačů:
ostřikování má zásadní význam pro
lepší výhled.
POZOR
Některé přísady do ostřiko-
vačů jsou hořlavé. V motoro-
vém prostoru se nacházejí horké čás-
ti, které by se při kontaktu s nimi
mohly vznítit .
POZOR
Brzdová kapalina je vysoce
korozívní, proto se nikdy nesmí
dostat do kontaktu s lakova-
nými díly. Případně zasažené
části okamžitě umyjte vodou.
KAPALINA DO OSTŘIKOVAČŮ
ČELNÍHO A ZADNÍHO OKNA
obr. 8
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a ka-
paliny TUTELA PROFESSIONAL
SC35 v následujícím poměru:
V létě 30 % TUTELA PROFESSIO-
NAL SC35 a 70 % vody.
V zimě: 50 % TUTELA PROFESSIO-
NAL SC35 a 50 % vody.
Při teplotách pod −20 °C používejte ne-
ředěnou kapalinu TUTELA PROFES-
SIONAL SC35.
Hladina se kontrolujte pohledem na ná-
držku.
obr. 8F0M0154mBRZDOVÁ KAPALINA obr. 9
Vyšroubujte uzávěr A :zkontrolujte, zda je
kapalina v nádržce u značky MAX.
Hladina kapaliny v nádržce nesmí nikdy
přesáhnout nad značku MAX.
Pro doplnění používejte brzdovou kapali-
nu uvedenou v tabulce „Kapaliny a maziva“
(v kapitole „Technické údaje“).
POZN .: Pečlivě očistěte uzávěr nádrže A
a okolní plochy.
Při otevření uzávěru dávejte co největší
velký pozor, aby se do nádržky nedostaly
žádné nečistoty.
Dopl\bujte kapalinu jedině nálevkou se zabu-
dovaným filtrem se sítkem s oky o velikosti
max. 0,12 mm.F0M0155m
Brzdová kapalina je toxická
a vysoce korozívní. Při ná-
hodném potřísnění omyjte zasažené
části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte
bez prodlení lékaře.
POZOR
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 176
