FIAT PUNTO 2020 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2020, Model line: PUNTO, Model: FIAT PUNTO 2020Pages: 215, velikost PDF: 9.5 MB
Page 181 of 215

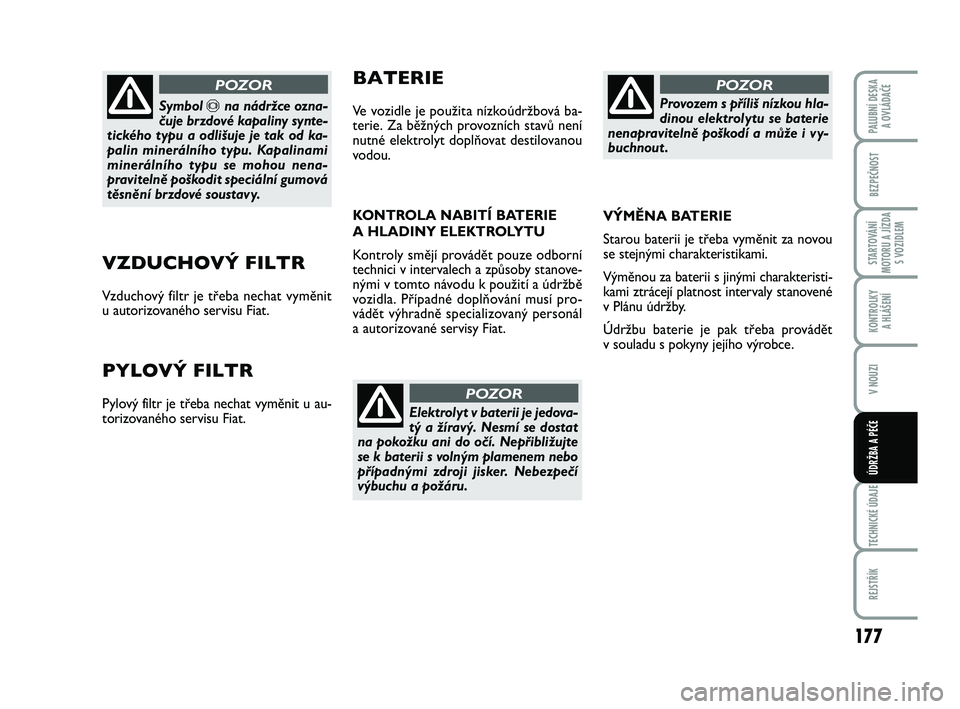

177
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
VZDUCHOVÝ FILTR
Vzduchový filtr je třeba nechat vyměnit
u autorizovaného servisu Fiat.
PYLOVÝ FILTR
Pylový filtr je třeba nechat vyměnit u au-
torizovaného servisu Fiat.
Symbol πna nádržce ozna-
čuje brzdové kapaliny synte-
tického typu a odlišuje je tak od ka-
palin minerálního typu. Kapalinami
minerálního typu se mohou nena-
pravitelně poškodit speciální gumová
těsnění brzdové soustavy.
POZORBATERIE
Ve vozidle je použita nízkoúdržbová ba-
terie. Za běžných provozních stavů není
nutné elektrolyt dopl\bovat destilovanou
vodou.
Elektrolyt v baterii je jedova-
tý a žíravý. Nesmí se dostat
na pokožku ani do očí. Nepřibližujte
se k baterii s volným plamenem nebo
případnými zdroji jisker. Nebezpečí
výbuchu a požáru.
POZOR
KONTROLA NABITÍ BATERIE
A HLADINY ELEKTROLYTU
Kontroly smějí provádět pouze odborní
technici v intervalech a způsoby stanove-
nými v tomto návodu k použití a údržbě
vozidla. Případné dopl\bování musí pro-
vádět výhradně specializovaný personál
a autorizované servisy Fiat.
Provozem s příliš nízkou hla-
dinou elektrolytu se baterie
nenapravitelně poškodí a může i vy-
buchnout .
POZOR
VÝMĚNA BATERIE
Starou baterii je třeba vyměnit za novou
se stejnými charakteristikami.
Výměnou za baterii s jinými charakteristi-
kami ztrácejí platnost intervaly stanovené
v Plánu údržby.
Údržbu baterie je pak třeba provádět
v souladu s pokyny jejího výrobce.
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 177
Page 182 of 215

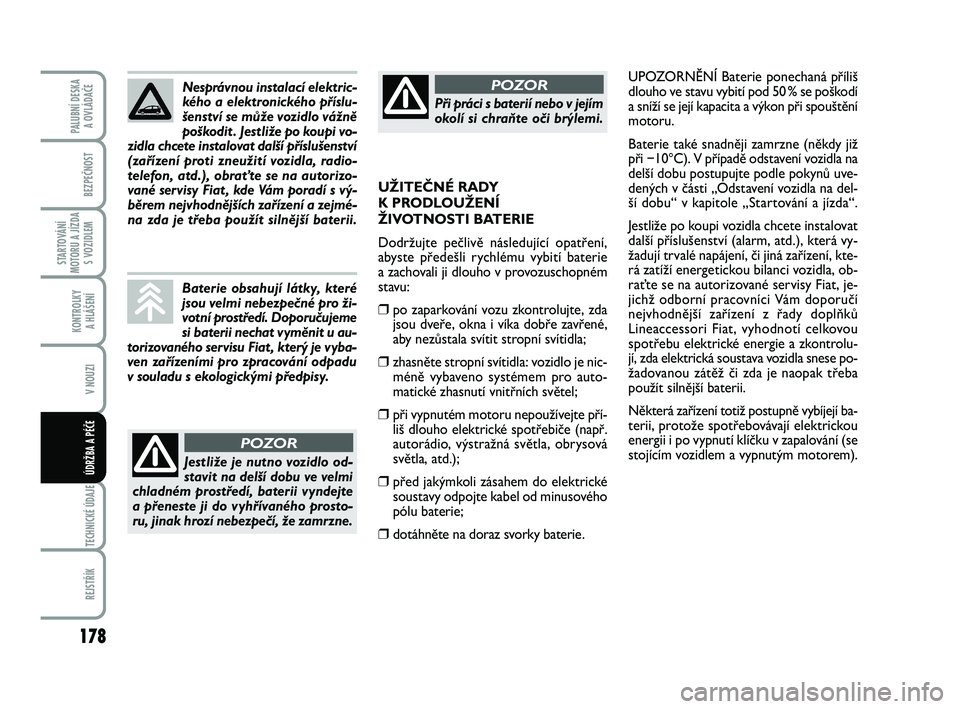

178
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se poškodí
a sníží se její kapacita a výkon při spouštění
motoru.
Baterie také snadněji zamrzne (někdy již
při −10°C). V případě odstavení vozidla na
delší dobu postupujte podle pokynů uve-
dených v části „Odstavení vozidla na del-
ší dobu“ v kapitole „Startování a jízda“.
Jestliže po koupi vozidla chcete instalovat
další příslušenství (alarm, atd.), která vy-
žadují trvalé napájení, či jiná zařízení, kte-
rá zatíží energetickou bilanci vozidla, ob-
raťte se na autorizované servisy Fiat, je-
jichž odborní pracovníci Vám doporučí
nejvhodnější zařízení z řady dopl\bků
Lineaccessori Fiat, vyhodnotí celkovou
spotřebu elektrické energie a zkontrolu-
jí, zda elektrická soustava vozidla snese po-
žadovanou zátěž či zda je naopak třeba
použít silnější baterii.
Některá zařízení totiž postupně vybíjejí ba-
terii, protože spotřebovávají elektrickou
energii i po vypnutí klíčku v zapalování (se
stojícím vozidlem a vypnutým motorem).
UŽITEČNÉ RADY
K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie
a zachovali ji dlouho v provozuschopném
stavu:
❒po zaparkování vozu zkontrolujte, zda
jsou dveře, okna i víka dobře zavřené,
aby nezůstala svítit stropní svítidla;
❒zhasněte stropní svítidla: vozidlo je nic-méně vybaveno systémem pro auto-
matické zhasnutí vnitřních světel;
❒při vypnutém motoru nepoužívejte pří-liš dlouho elektrické spotřebiče (např.
autorádio, výstražná světla, obrysová
světla, atd.);
❒před jakýmkoli zásahem do elektrickésoustavy odpojte kabel od minusového
pólu baterie;
❒dotáhněte na doraz svorky baterie.
Nesprávnou instalací elektric-
kého a elektronického příslu-
šenství se může vozidlo vážně
poškodit . Jestliže po koupi vo-
zidla chcete instalovat další příslušenství
(zařízení proti zneužití vozidla, radio-
telefon, atd.), obraťte se na autorizo-
vané servisy Fiat , kde Vám poradí s vý-
běrem nejvhodnějších zařízení a zejmé-
na zda je třeba použít silnější baterii.
Baterie obsahují látky, které
jsou velmi nebezpečné pro ži-
votní prostředí. Doporučujeme
si baterii nechat vyměnit u au-
torizovaného servisu Fiat , který je vyba-
ven zařízeními pro zpracování odpadu
v souladu s ekologickými předpisy.
Jestliže je nutno vozidlo od-
stavit na delší dobu ve velmi
chladném prostředí, baterii vyndejte
a přeneste ji do vyhřívaného prosto-
ru, jinak hrozí nebezpečí, že zamrzne.
POZOR
Při práci s baterií nebo v jejím
okolí si chraňte oči brýlemi.
POZOR
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 178
Page 183 of 215

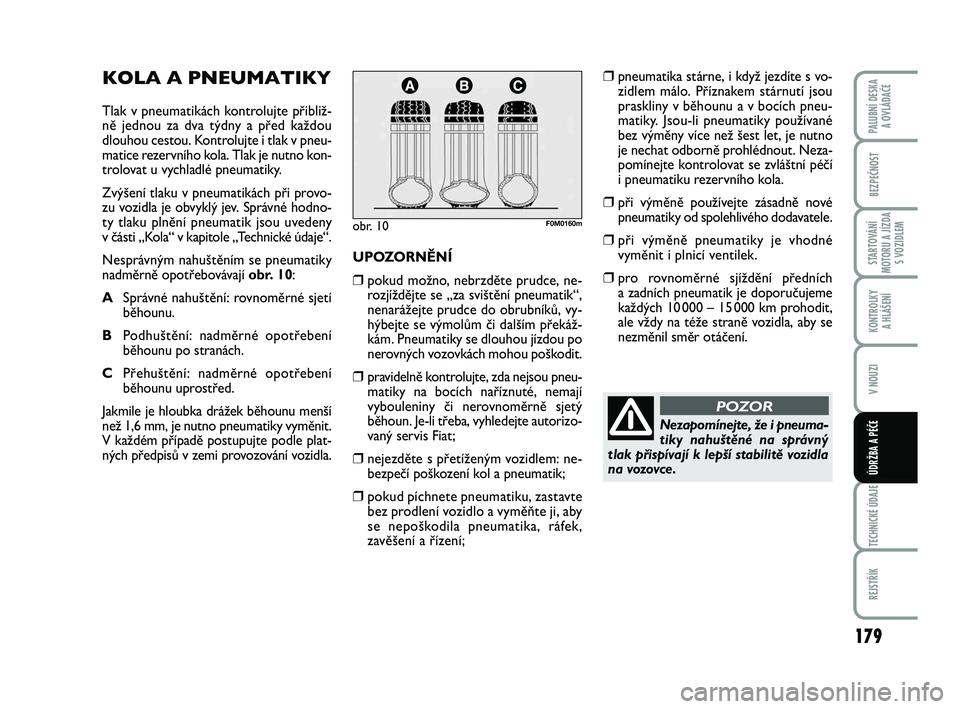

179
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
KOLA A PNEUMATIKY
Tlak v pneumatikách kontrolujte přibliž-
ně jednou za dva týdny a před každou
dlouhou cestou. Kontrolujte i tlak v pneu-
matice rezervního kola. Tlak je nutno kon-
trolovat u vychladlé pneumatiky.
Zvýšení tlaku v pneumatikách při provo-
zu vozidla je obvyklý jev. Správné hodno-
ty tlaku plnění pneumatik jsou uvedeny
v části „Kola“ v kapitole „Technické údaje“.
Nesprávným nahuštěním se pneumatiky
nadměrně opotřebovávají obr. 10:
A Správné nahuštění: rovnoměrné sjetí
běhounu.
B Podhuštění: nadměrné opotřebení
běhounu po stranách.
C Přehuštění: nadměrné opotřebení
běhounu uprostřed.
Jakmile je hloubka drážek běhounu menší
než 1,6 mm, je nutno pneumatiky vyměnit.
V každém případě postupujte podle plat-
ných předpisů v zemi provozování vozidla.
obr. 10F0M0160m
UPOZORNĚNÍ
❒pokud možno, nebrzděte prudce, ne- rozjíždějte se „za svištění pneumatik“,
nenarážejte prudce do obrubníků, vy-
hýbejte se výmolům či dalším překáž-
kám. Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou poškodit.
❒pravidelně kontrolujte, zda nejsou pneu-matiky na bocích naříznuté, nemají
vybouleniny či nerovnoměrně sjetý
běhoun. Je-li třeba, vyhledejte autorizo-
vaný servis Fiat;
❒nejezděte s přetíženým vozidlem: ne-bezpečí poškození kol a pneumatik;
❒pokud píchnete pneumatiku, zastavtebez prodlení vozidlo a vymě\bte ji, aby
se nepoškodila pneumatika, ráfek,
zavěšení a řízení;
❒pneumatika stárne, i když jezdíte s vo-zidlem málo. Příznakem stárnutí jsou
praskliny v běhounu a v bocích pneu-
matiky. Jsou-li pneumatiky používané
bez výměny více než šest let, je nutno
je nechat odborně prohlédnout. Neza-
pomínejte kontrolovat se zvláštní péčí
i pneumatiku rezervního kola.
❒při výměně používejte zásadně novépneumatiky od spolehlivého dodavatele.
❒při výměně pneumatiky je vhodné vyměnit i plnicí ventilek.
❒pro rovnoměrné sjíždění předních a zadních pneumatik je doporučujeme
každých 10 000 – 15 000 km prohodit,
ale vždy na téže straně vozidla, aby se
nezměnil směr otáčení.
Nezapomínejte, že i pneuma-
tiky nahuštěné na správný
tlak přispívají k lepší stabilitě vozidla
na vozovce.
POZOR
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 179
Page 184 of 215

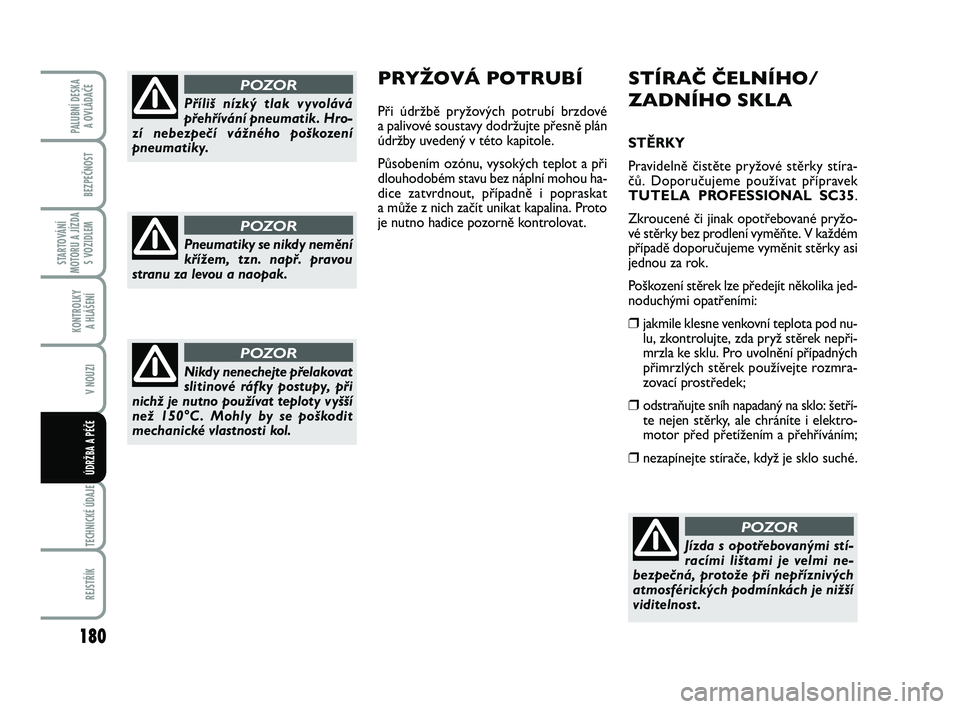

180
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
STÍRAČ ČELNÍHO/
ZADNÍHO SKLA
STĚRKY
Pravidelně čistěte pryžové stěrky stíra-
čů. Doporučujeme používat přípravek
TUTELA PROFESSIONAL SC35 .
Zkroucené či jinak opotřebované pryžo-
vé stěrky bez prodlení vymě\bte. V každém
případě doporučujeme vyměnit stěrky asi
jednou za rok.
Poškození stěrek lze předejít několika jed-
noduchými opatřeními:
❒jakmile klesne venkovní teplota pod nu-
lu, zkontrolujte, zda pryž stěrek nepři-
mrzla ke sklu. Pro uvolnění případných
přimrzlých stěrek používejte rozmra-
zovací prostředek;
❒odstra\bujte sníh napadaný na sklo: šetří-
te nejen stěrky, ale chráníte i elektro-
motor před přetížením a přehříváním;
❒nezapínejte stírače, když je sklo suché.
Jízda s opotřebovanými stí-
racími lištami je velmi ne-
bezpečná, protože při nepříznivých
atmosférických podmínkách je nižší
viditelnost .
POZOR
PRYŽOVÁ POTRUBÍ
Při údržbě pryžových potrubí brzdové
a palivové soustavy dodržujte přesně plán
údržby uvedený v této kapitole.
Působením ozónu, vysokých teplot a při
dlouhodobém stavu bez náplní mohou ha-
dice zatvrdnout, případně i popraskat
a může z nich začít unikat kapalina. Proto
je nutno hadice pozorně kontrolovat.Příliš nízký tlak vyvolává
přehřívání pneumatik. Hro-
zí nebezpečí vážného poškození
pneumatiky.
POZOR
Pneumatiky se nikdy nemění
křížem, tzn. např. pravou
stranu za levou a naopak.
POZOR
Nikdy nenechejte přelakovat
slitinové ráfky postupy, při
nichž je nutno používat teploty vyšší
než 150°C. Mohly by se poškodit
mechanické vlastnosti kol.
POZOR
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 180
Page 185 of 215

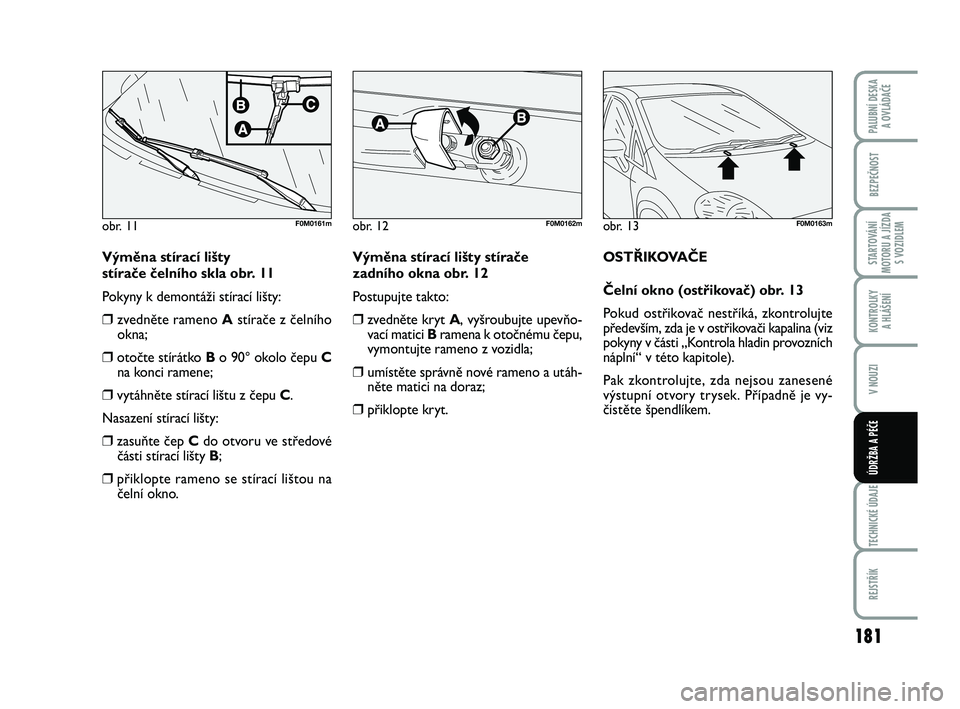

181
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Výměna stírací lišty
stíra\be \belního skla obr. 11
Pokyny k demontáži stírací lišty:
❒ zvedněte rameno A stírače z čelního
okna;
❒otočte stírátko B o 90° okolo čepu C
na konci ramene;
❒vytáhněte stírací lištu z čepu C.
Nasazení stírací lišty:
❒zasu\bte čep C do otvoru ve středové
části stírací lišty B;
❒přiklopte rameno se stírací lištou na
čelní okno.
obr. 11F0M0161m
Výměna stírací lišty stíra\be
zadního okna obr. 12
Postupujte takto:
❒zvedněte kryt A , vyšroubujte upev\bo-
vací matici B ramena k otočnému čepu,
vymontujte rameno z vozidla;
❒umístěte správně nové rameno a utáh- něte matici na doraz;
❒přiklopte kryt.
obr. 12F0M0162m
OSTŘIKOVAČE
Čelní okno (ostřikova\b) obr. 13
Pokud ostřikovač nestříká, zkontrolujte
především, zda je v ostřikovači kapalina (viz
pokyny v části „Kontrola hladin provozních
náplní“ v této kapitole).
Pak zkontrolujte, zda nejsou zanesené
výstupní otvory trysek. Případně je vy-
čistěte špendlíkem.
obr. 13F0M0163m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 181
Page 186 of 215

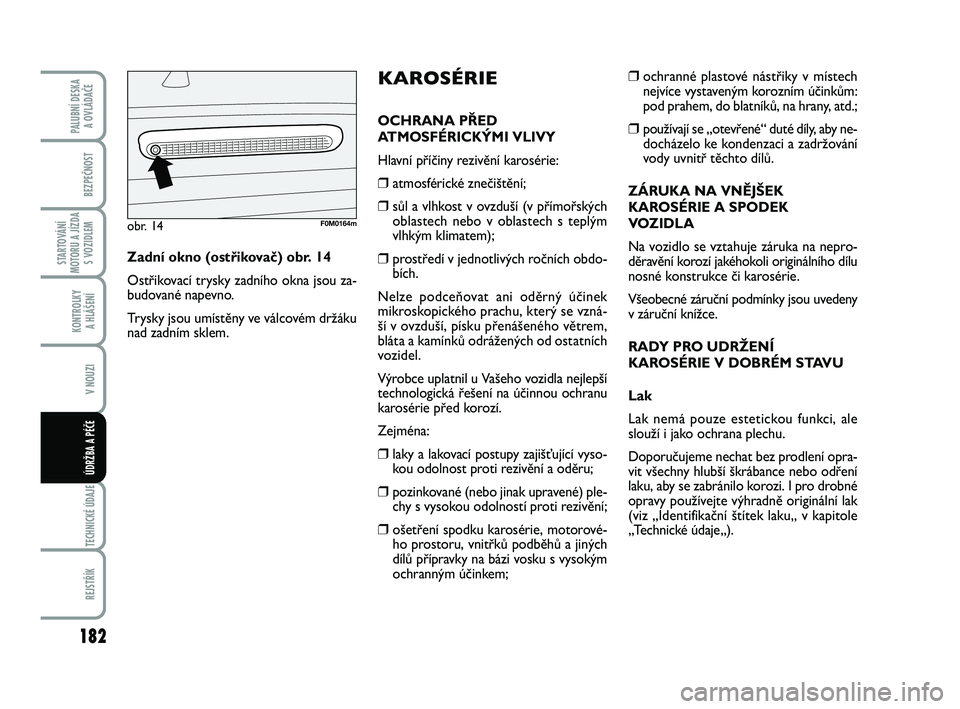

182
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
❒ochranné plastové nástřiky v místechnejvíce vystaveným korozním účinkům:
pod prahem, do blatníků, na hrany, atd.;
❒používají se „otevřené“ duté díly, aby ne-docházelo ke kondenzaci a zadržování
vody uvnitř těchto dílů.
ZÁRUKA NA VNĚJŠEK
KAROSÉRIE A SPODEK
VOZIDLA
Na vozidlo se vztahuje záruka na nepro-
děravění korozí jakéhokoli originálního dílu
nosné konstrukce či karosérie.
Všeobecné záruční podmínky jsou uvedeny
v záruční knížce.
RADY PRO UDRŽENÍ
KAROSÉRIE V DOBRÉM STAVU
Lak
Lak nemá pouze estetickou funkci, ale
slouží i jako ochrana plechu.
Doporučujeme nechat bez prodlení opra-
vit všechny hlubší škrábance nebo odření
laku, aby se zabránilo korozi. I pro drobné
opravy používejte výhradně originální lak
(viz „Identifikační štítek laku„ v kapitole
„Technické údaje„).
KAROSÉRIE
OCHRANA PŘED
ATMOSFÉRICKÝMI VLIVY
Hlavní příčiny rezivění karosérie:
❒atmosférické znečištění;
❒sůl a vlhkost v ovzduší (v přímořských oblastech nebo v oblastech s teplým
vlhkým klimatem);
❒prostředí v jednotlivých ročních obdo-bích.
Nelze podce\bovat ani oděrný účinek
mikroskopického prachu, který se vzná-
ší v ovzduší, písku přenášeného větrem,
bláta a kamínků odrážených od ostatních
vozidel.
Výrobce uplatnil u Vašeho vozidla nejlepší
technologická řešení na účinnou ochranu
karosérie před korozí.
Zejména:
❒laky a lakovací postupy zajišťující vyso- kou odolnost proti rezivění a oděru;
❒pozinkované (nebo jinak upravené) ple-chy s vysokou odolností proti rezivění;
❒ošetření spodku karosérie, motorové-ho prostoru, vnitřků podběhů a jiných
dílů přípravky na bázi vosku s vysokým
ochranným účinkem;
Zadní okno (ostřikova\b) obr. 14
Ostřikovací trysky zadního okna jsou za-
budované napevno.
Trysky jsou umístěny ve válcovém držáku
nad zadním sklem.
obr. 14F0M0164m
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 182
Page 187 of 215

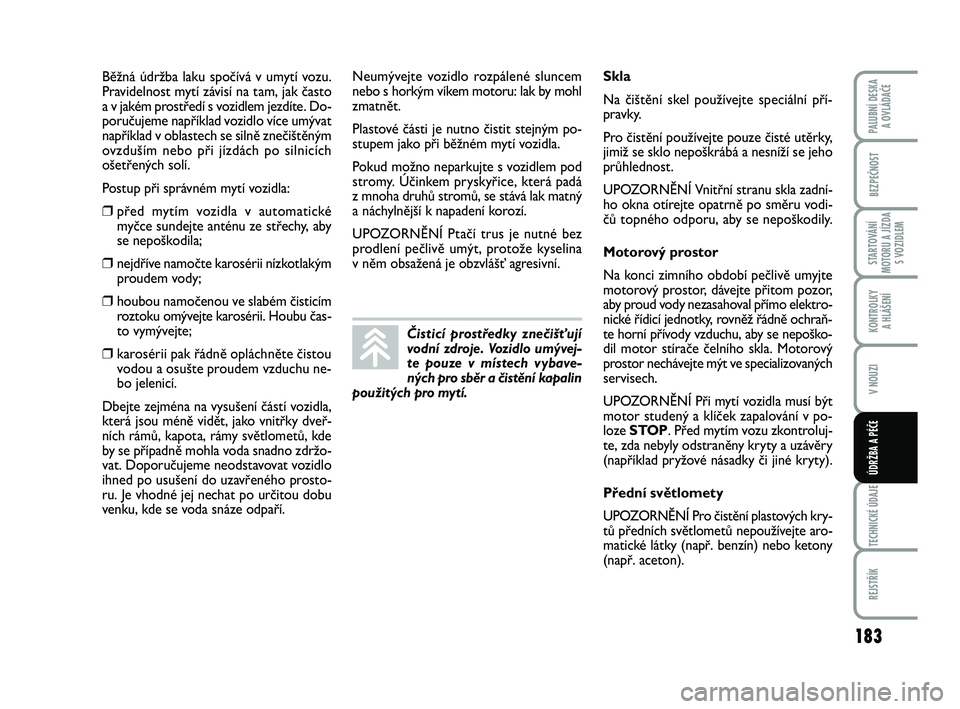

183
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Běžná údržba laku spočívá v umytí vozu.
Pravidelnost mytí závisí na tam, jak často
a v jakém prostředí s vozidlem jezdíte. Do-
poručujeme například vozidlo více umývat
například v oblastech se silně znečištěným
ovzduším nebo při jízdách po silnicích
ošetřených solí.
Postup při správném mytí vozidla:
❒před mytím vozidla v automatickémyčce sundejte anténu ze střechy, aby
se nepoškodila;
❒nejdříve namočte karosérii nízkotlakýmproudem vody;
❒houbou namočenou ve slabém čisticímroztoku omývejte karosérii. Houbu čas-
to vymývejte;
❒karosérii pak řádně opláchněte čistou vodou a osušte proudem vzduchu ne-
bo jelenicí.
Dbejte zejména na vysušení částí vozidla,
která jsou méně vidět, jako vnitřky dveř-
ních rámů, kapota, rámy světlometů, kde
by se případně mohla voda snadno zdržo-
vat. Doporučujeme neodstavovat vozidlo
ihned po usušení do uzavřeného prosto-
ru. Je vhodné jej nechat po určitou dobu
venku, kde se voda snáze odpaří. Neumývejte vozidlo rozpálené sluncem
nebo s horkým víkem motoru: lak by mohl
zmatnět.
Plastové části je nutno čistit stejným po-
stupem jako při běžném mytí vozidla.
Pokud možno neparkujte s vozidlem pod
stromy. Účinkem pryskyřice, která padá
z mnoha druhů stromů, se stává lak matný
a náchylnější k napadení korozí.
UPOZORNĚNÍ Ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je obzvlášť agresivní.
\bisticí prostředky znečišťují
vodní zdroje. Vozidlo umývej-
te pouze v místech vybave-
ných pro sběr a čistění kapalin
použitých pro mytí.
Skla
Na čištění skel používejte speciální pří-
pravky.
Pro čistění používejte pouze čisté utěrky,
jimiž se sklo nepoškrábá a nesníží se jeho
průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla zadní-
ho okna otírejte opatrně po směru vodi-
čů topného odporu, aby se nepoškodily.
Motorový prostor
Na konci zimního období pečlivě umyjte
motorový prostor, dávejte přitom pozor,
aby proud vody nezasahoval přímo elektro-
nické řídicí jednotky, rovněž řádně ochra\b-
te horní přívody vzduchu, aby se nepoško-
dil motor stírače čelního skla. Motorový
prostor nechávejte mýt ve specializovaných
servisech.
UPOZORNĚNÍ Při mytí vozidla musí být
motor studený a klíček zapalování v po-
loze STOP. Před mytím vozu zkontroluj-
te, zda nebyly odstraněny kryty a uzávěry
(například pryžové násadky či jiné kryty).
Přední světlomety
UPOZORNĚNÍ Pro čistění plastových kry-
tů předních světlometů nepoužívejte aro-
matické látky (např. benzín) nebo ketony
(např. aceton).
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 183
Page 188 of 215

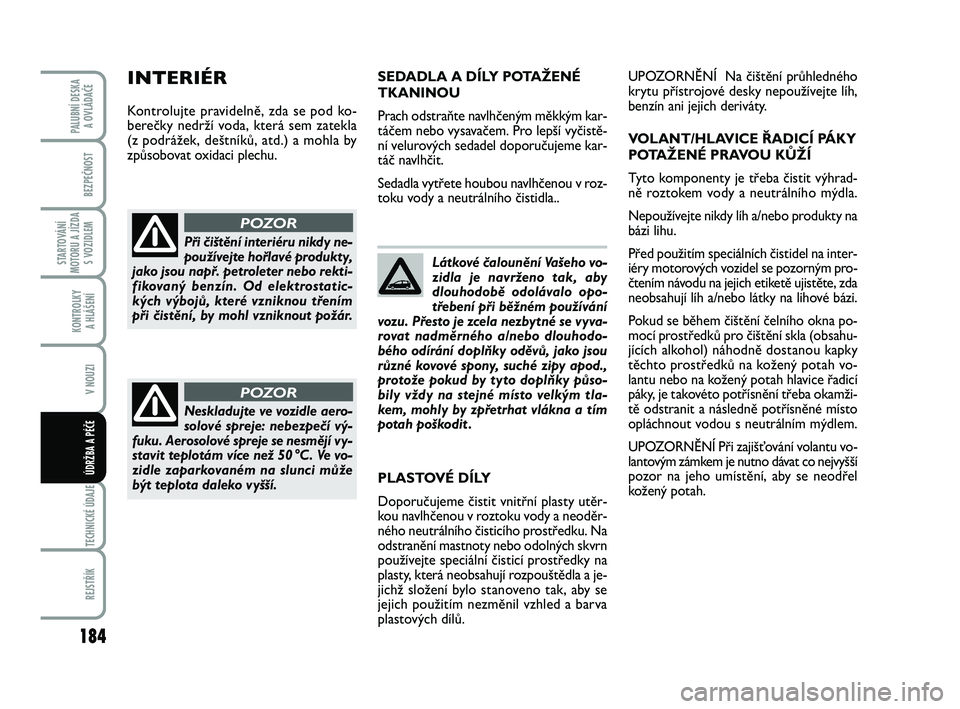

184
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
ÚDRŽBA A PÉČE
Látkové čalounění Vašeho vo-
zidla je navrženo tak, aby
dlouhodobě odolávalo opo-
třebení při běžném používání
vozu. Přesto je zcela nezbytné se vyva-
rovat nadměrného a/nebo dlouhodo-
bého odírání doplňky oděvů, jako jsou
různé kovové spony, suché zipy apod.,
protože pokud by tyto doplňky půso-
bily vždy na stejné místo velkým tla-
kem, mohly by zpřetrhat vlákna a tím
potah poškodit . SEDADLA A DÍLY POTAŽENÉ
TKANINOU
Prach odstra\bte navlhčeným měkkým kar-
táčem nebo vysavačem. Pro lepší vyčistě-
ní velurových sedadel doporučujeme kar-
táč navlhčit.
Sedadla vytřete houbou navlhčenou v roz-
toku vody a neutrálního čistidla..
Při čištění interiéru nikdy ne-
používejte hořlavé produkty,
jako jsou např. petroleter nebo rekti-
fikovaný benzín. Od elektrostatic-
kých výbojů, které vzniknou třením
při čistění, by mohl vzniknout požár.
POZOR
Neskladujte ve vozidle aero-
solové spreje: nebezpečí vý-
fuku. Aerosolové spreje se nesmějí vy-
stavit teplotám více než 50 °C. Ve vo-
zidle zaparkovaném na slunci může
být teplota daleko vyšší.
POZOR
INTERIÉR
Kontrolujte pravidelně, zda se pod ko-
berečky nedrží voda, která sem zatekla
(z podrážek, deštníků, atd.) a mohla by
způsobovat oxidaci plechu. UPOZORNĚNÍ Na čištění průhledného
krytu přístrojové desky nepoužívejte líh,
benzín ani jejich deriváty.
VOLANT/HLAVICE ŘADICÍ PÁKY
POTAŽENÉ PRAVOU KŮŽÍ
Tyto komponenty je třeba čistit výhrad-
ně roztokem vody a neutrálního mýdla.
Nepoužívejte nikdy líh a/nebo produkty na
bázi lihu.
Před použitím speciálních čistidel na inter-
iéry motorových vozidel se pozorným pro-
čtením návodu na jejich etiketě ujistěte, zda
neobsahují líh a/nebo látky na lihové bázi.
Pokud se během čištění čelního okna po-
mocí prostředků pro čištění skla (obsahu-
jících alkohol) náhodně dostanou kapky
těchto prostředků na kožený potah vo-
lantu nebo na kožený potah hlavice řadicí
páky, je takovéto potřísnění třeba okamži-
tě odstranit a následně potřísněné místo
opláchnout vodou s neutrálním mýdlem.
UPOZORNĚNÍ Při zajišťování volantu vo-
lantovým zámkem je nutno dávat co nejvyšší
pozor na jeho umístění, aby se neodřel
kožený potah.
PLASTOVÉ DÍLY
Doporučujeme čistit vnitřní plasty utěr-
kou navlhčenou v roztoku vody a neoděr-
ného neutrálního čisticího prostředku. Na
odstranění mastnoty nebo odolných skvrn
používejte speciální čisticí prostředky na
plasty, která neobsahují rozpouštědla a je-
jichž složení bylo stanoveno tak, aby se
jejich použitím nezměnil vzhled a barva
plastových dílů.
165-184 PUNTO POP 1ed CZ 07/04/14 09:40 Pagina 184
Page 189 of 215

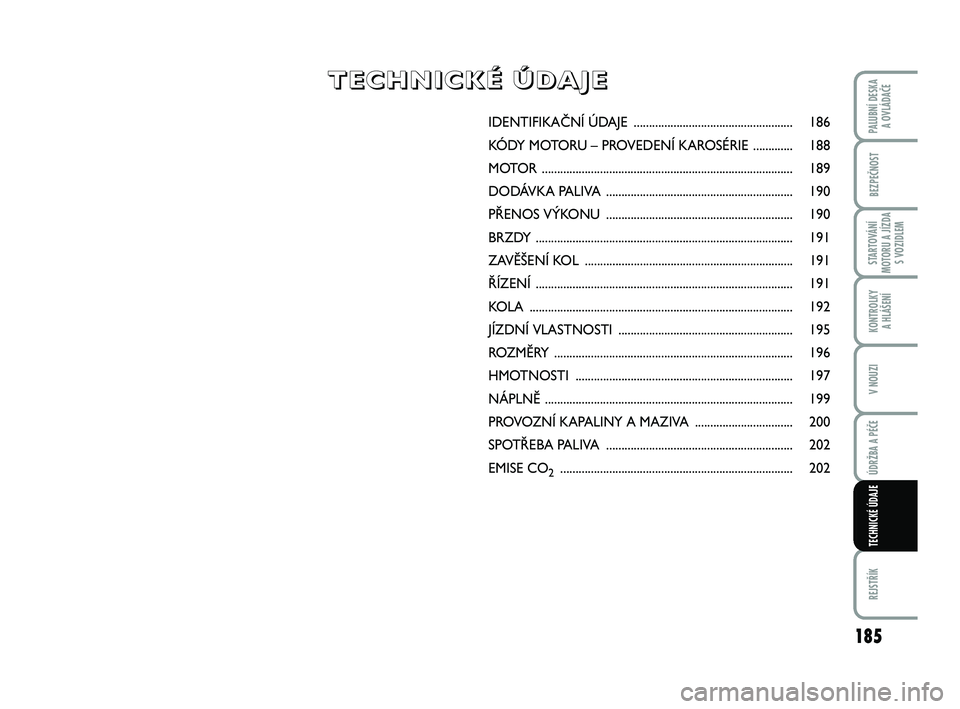

185
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
TECHNICKÉ ÚDAJE
IDENTIFIKAČNÍ ÚDAJE .................................................... 186
KÓDY MOTORU – PROVEDENÍ KAROSÉRIE ............. 188
MOTOR ........................................................................\
.......... 189
DODÁVKA P ALIVA ............................................................. 190
PŘENOS VÝKONU ............................................................. 190
BRZDY ........................................................................\
............ 191
ZAVĚŠENÍ K OL .................................................................... 191
ŘÍZENÍ ........................................................................\
............ 191
KOLA ........................................................................\
.............. 192
JÍZDNÍ VLASTNOSTI ......................................................... 195
ROZMĚRY ........................................................................\
...... 196
HMOTNOSTI ....................................................................... 197
NÁPLNĚ ........................................................................\
......... 199
PROVOZNÍ KAPALINY A MAZIVA ................................ 200
SPOTŘEBA P ALIVA ............................................................. 202
EMISE CO
2........................................................................\
.... 202
T
T
E
E
C
C
H
H
N
N
I
I
C
C
K
K
É
É
Ú
Ú
D
D
A
A
J
J
E
E
185-206 PUNTO POP 1ed CZ 26/03/14 13:09 Pagina 185
Page 190 of 215

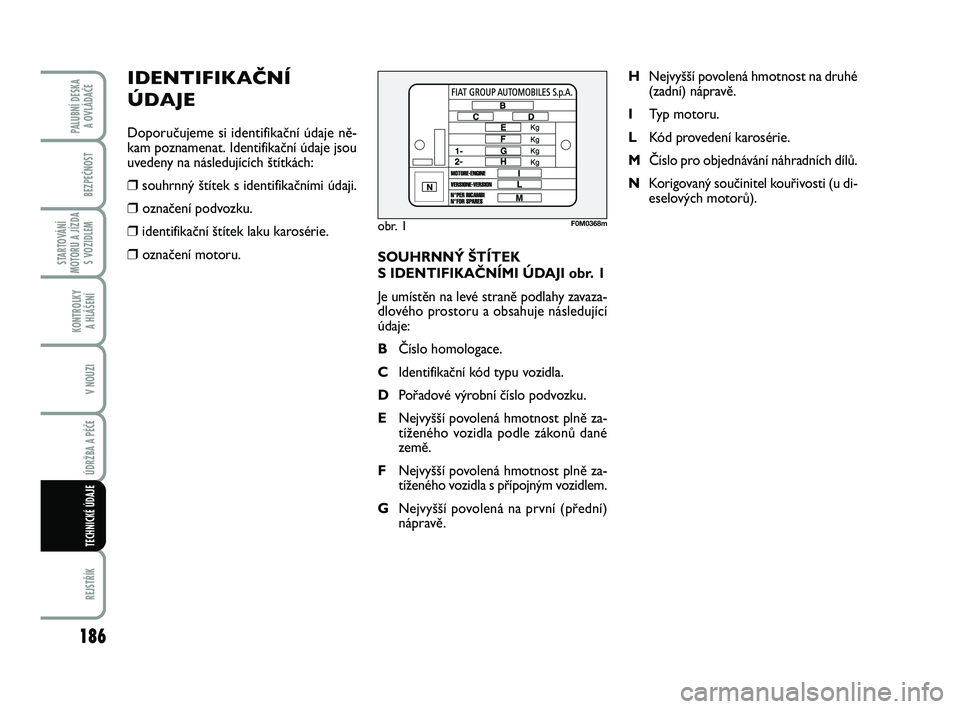

186
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
TECHNICKÉ ÚDAJE
SOUHRNNÝ ŠTÍTEK
S IDENTIFIKAČNÍMI ÚDAJI obr. 1
Je umístěn na levé straně podlahy zavaza-
dlového prostoru a obsahuje následující
údaje:
B Číslo homologace.
C Identifikační kód typu vozidla.
D Pořadové výrobní číslo podvozku.
E Nejvyšší povolená hmotnost plně za-
tíženého vozidla podle zákon\b dané
země.
F Nejvyšší povolená hmotnost plně za-
tíženého vozidla s přípojným vozidlem.
G Nejvyšší povolená na první (přední)
nápravě. H
Nejvyšší povolená hmotnost na druhé
(zadní) nápravě.
I Typ motoru.
L Kód provedení karosérie.
M Číslo pro objednávání náhradních díl\b.
N Korigovaný součinitel kouřivosti (u di-
eselových motor\b).
IDENTIFIKAČNÍ
ÚDAJE
Doporučujeme si identifikační údaje ně-
kam poznamenat. Identifikační údaje jsou
uvedeny na následujících štítkách:
❒souhrnný štítek s identifikačními údaji.
❒ označení podvozku.
❒identifikační štítek laku karosérie.
❒označení motoru.
obr. 1F0M0368m
185-206 PUNTO POP 1ed CZ 26/03/14 13:09 Pagina 186
