FIAT PUNTO 2020 Návod k použití a údržbě (in Czech)

47
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

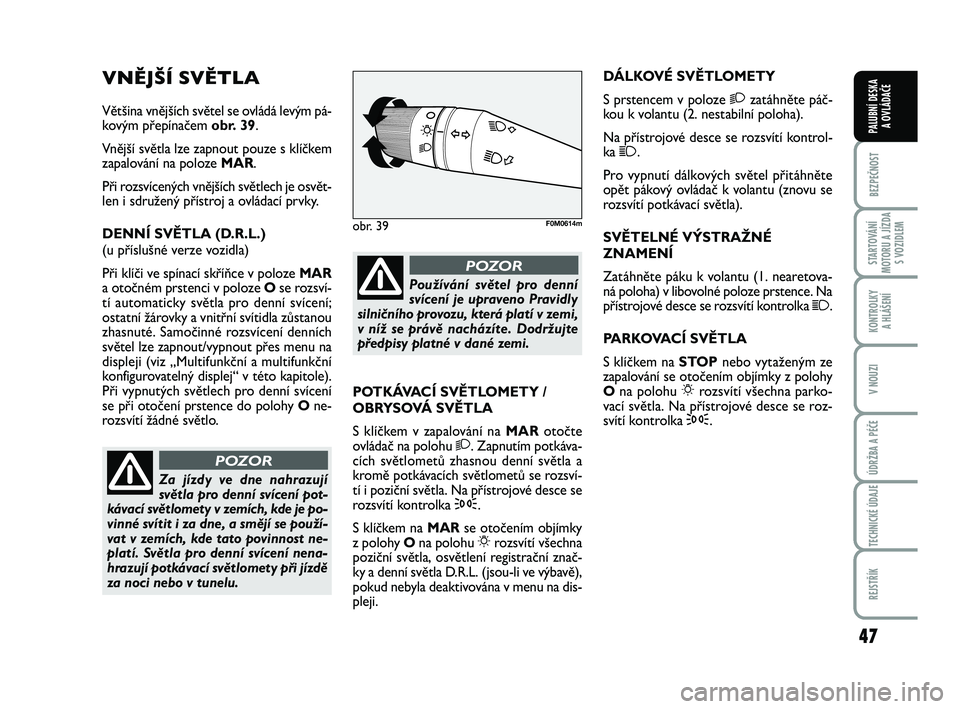

VNĚJŠÍ SVĚTLA
Většina vnějších světel se ovládá levým pá-
kovým přepínačem obr. 39.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Při rozsvícených vnějších světlech je osvět-
len i sdružený přístroj a ovládací prvky.
DENNÍ SVĚTLA (D.R.L.)
(u příslušné verze vozidla)
Při klíči ve spínací skříňce v poloze MAR
a otočném prstenci v poloze Ose rozsví-
tí automaticky světla pro denní svícení;
ostatní žárovky a vnitřní svítidla zůstanou
zhasnuté. Samočinné rozsvícení denních
světel lze zapnout/vypnout přes menu na
displeji (viz „Multifunkční a multifunkční
konfigurovatelný displej“ v této kapitole).
Při vypnutých světlech pro denní svícení
se při otočení prstence do polohy One-
rozsvítí žádné světlo. DÁLKOVÉ SVĚTLOMETY
S prstencem v poloze 2zatáhněte páč-
kou k volantu (2. nestabilní poloha).
Na přístrojové desce se rozsvítí kontrol-
ka
1.
Pro vypnutí dálkových světel přitáhněte
opět pákový ovládač k volantu (znovu se
rozsvítí potkávací světla).
SVĚTELNÉ VÝSTRAŽNÉ
ZNAMENÍ
Zatáhněte páku k volantu (1. nearetova-
ná poloha) v libovolné poloze prstence. Na
přístrojové desce se rozsvítí kontrolka
1.
PARKOVACÍ SVĚTLA
S klíčkem na STOP nebo vytaženým ze
zapalování se otočením objímky z polohy
O na polohu 6 rozsvítí všechna parko-
vací světla. Na přístrojové desce se roz-
svítí kontrolka 3.
obr. 39F0M0614m
POTKÁVACÍ SVĚTLOMETY /
OBRYSOVÁ SVĚTLA
S klíčkem v zapalování na MAR otočte
ovládač na polohu 2 . Zapnutím potkáva-
cích světlometů zhasnou denní světla a
kromě potkávacích světlometů se rozsví-
tí i poziční světla. Na přístrojové desce se
rozsvítí kontrolka 3.
S klíčkem na MARse otočením objímky
z polohy O na polohu 6 rozsvítí všechna
poziční světla, osvětlení registrační znač-
ky a denní světla D.R.L. (jsou-li ve výbavě),
pokud nebyla deaktivována v menu na dis-
pleji.
Za jízdy ve dne nahrazují
světla pro denní svícení pot-
kávací světlomety v zemích, kde je po-
vinné svítit i za dne, a smějí se použí-
vat v zemích, kde tato povinnost ne-
platí. Světla pro denní svícení nena-
hrazují potkávací světlomety při jízdě
za noci nebo v tunelu.
POZOR
Používání světel pro denní
svícení je upraveno Pravidly
silničního provozu, která platí v zemi,
v níž se právě nacházíte. Dodržujte
předpisy platné v dané zemi.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 47

48
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

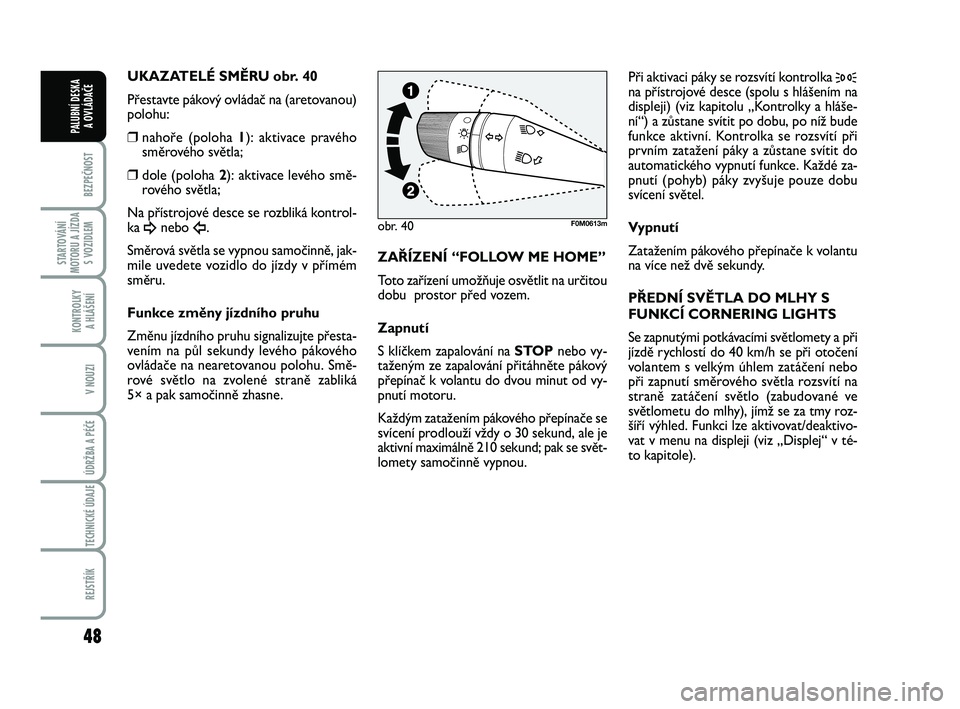

UKAZATELÉ SMĚRU obr. 40
Přestavte pákový ovládač na (aretovanou)
polohu:
❒nahoře (poloha 1 ): aktivace pravého
směrového světla;
❒dole (poloha 2): aktivace levého smě-
rového světla;
Na přístrojové desce se rozbliká kontrol-
ka
¥nebo Î.
Směrová světla se vypnou samočinně, jak-
mile uvedete vozidlo do jízdy v přímém
směru.
Funkce změny jízdního pruhu
Změnu jízdního pruhu signalizujte přesta-
vením na půl sekundy levého pákového
ovládače na nearetovanou polohu. Smě-
rové světlo na zvolené straně zabliká
5× a pak samočinně zhasne. ZAŘÍZENÍ “FOLLOW ME HOME”
Toto zařízení umožňuje osvětlit na určitou
dobu prostor před vozem.
Zapnutí
S klíčkem zapalování na STOP
nebo vy-
taženým ze zapalování přitáhněte pákový
přepínač k volantu do dvou minut od vy-
pnutí motoru.
Každým zatažením pákového přepínače se
svícení prodlouží vždy o 30 sekund, ale je
aktivní maximálně 210 sekund; pak se svět-
lomety samočinně vypnou. Při aktivaci páky se rozsvítí kontrolka
3na přístrojové desce (spolu s hlášením na
displeji) (viz kapitolu „Kontrolky a hláše-
ní“) a zůstane svítit po dobu, po níž bude
funkce aktivní. Kontrolka se rozsvítí při
prvním zatažení páky a zůstane svítit do
automatického vypnutí funkce. Každé za-
pnutí (pohyb) páky zvyšuje pouze dobu
svícení světel.
Vypnutí
Zatažením pákového přepínače k volantu
na více než dvě sekundy.
PŘEDNÍ SVĚTLA DO MLHY S
FUNKCÍ CORNERING LIGHTS
Se zapnutými potkávacími světlomety a při
jízdě rychlostí do 40 km/h se při otočení
volantem s velkým úhlem zatáčení nebo
při zapnutí směrového světla rozsvítí na
straně zatáčení světlo (zabudované ve
světlometu do mlhy), jímž se za tmy roz-
šíří výhled. Funkci lze aktivovat/deaktivo-
vat v menu na displeji (viz „Displej“ v té-
to kapitole).
obr. 40F0M0613m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 48

49
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

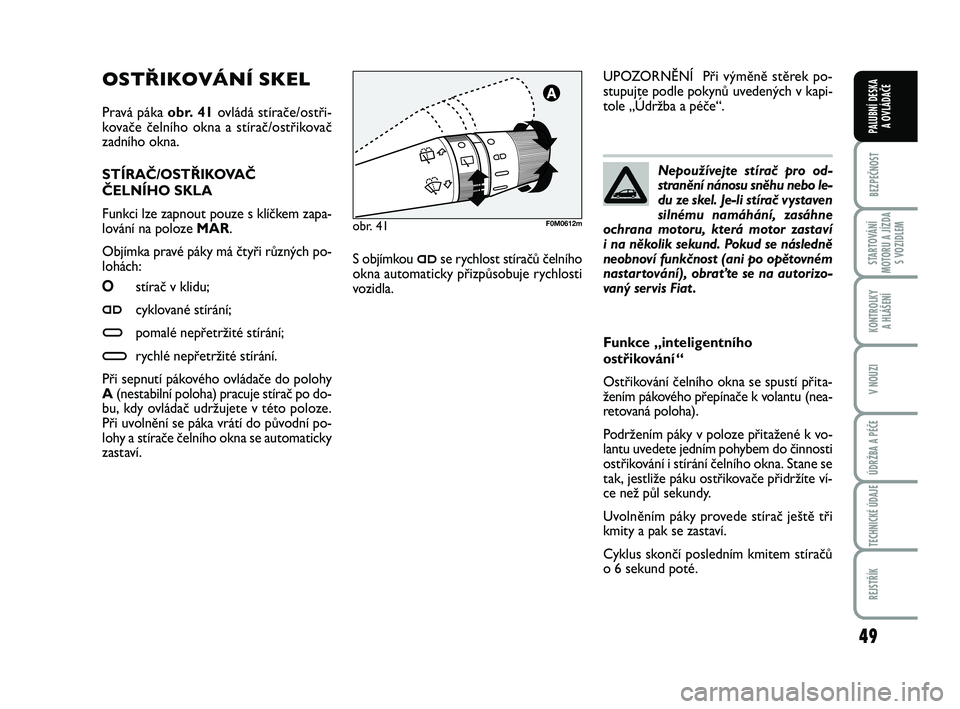

OSTŘIKOVÁNÍ SKEL
Pravá páka obr. 41 ovládá stírače/ostři-
kovače čelního okna a stírač/ostřikovač
zadního okna.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Objímka pravé páky má čtyři různých po-
lohách:
Ostírač v klidu;
≤ cyklované stírání;
≥ pomalé nepřetržité stírání;
¥ rychlé nepřetržité stírání.
Při sepnutí pákového ovládače do polohy
A (nestabilní poloha) pracuje stírač po do-
bu, kdy ovládač udržujete v této poloze.
Při uvolnění se páka vrátí do původní po-
lohy a stírače čelního okna se automaticky
zastaví. Nepoužívejte stírač pro od-
stranění nánosu sněhu nebo le-
du ze skel. Je-li stírač vystaven
silnému namáhání, zasáhne
ochrana motoru, která motor zastaví
i na několik sekund. Pokud se následně
neobnoví funkčnost (ani po opětovném
nastartování), obraťte se na autorizo-
vaný servis Fiat .
S objímkou ≤se rychlost stíračů čelního
okna automaticky přizpůsobuje rychlosti
vozidla. UPOZORNĚNÍ Při výměně stěrek po-
stupujte podle pokynů uvedených v kapi-
tole „Údržba a péče“.
obr. 41F0M0612m
Funkce „inteligentního
ostřikování “
Ostřikování čelního okna se spustí přita-
žením pákového přepínače k volantu (nea-
retovaná poloha).
Podržením páky v poloze přitažené k vo-
lantu uvedete jedním pohybem do činnosti
ostřikování i stírání čelního okna. Stane se
tak, jestliže páku ostřikovače přidržíte ví-
ce než půl sekundy.
Uvolněním páky provede stírač ještě tři
kmity a pak se zastaví.
Cyklus skončí posledním kmitem stíračů
o 6 sekund poté.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 49

50
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

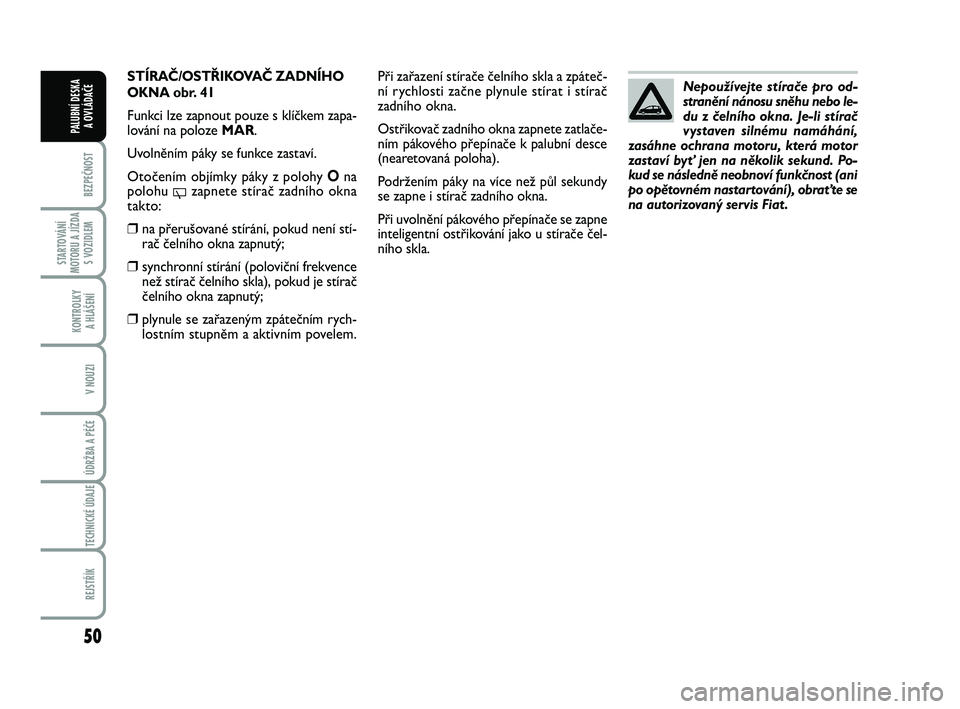

STÍRAČ/OSTŘIKOVAČ ZADNÍHO
OKNA obr. 41
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Uvolněním páky se funkce zastaví.
Otočením objímky páky z polohy
Ona
polohu
'zapnete stírač zadního okna
takto:
❒na přerušované stírání, pokud není stí- rač čelního okna zapnutý;
❒synchronní stírání (poloviční frekvencenež stírač čelního skla), pokud je stírač
čelního okna zapnutý;
❒plynule se zařazeným zpátečním rych-lostním stupněm a aktivním povelem. Nepoužívejte stírače pro od-
stranění nánosu sněhu nebo le-
du z čelního okna. Je-li stírač
vystaven silnému namáhání,
zasáhne ochrana motoru, která motor
zastaví byť jen na několik sekund. Po-
kud se následně neobnoví funkčnost (ani
po opětovném nastartování), obraťte se
na autorizovaný servis Fiat .
Při zařazení stírače čelního skla a zpáteč-
ní rychlosti začne plynule stírat i stírač
zadního okna.
Ostřikovač zadního okna zapnete zatlače-
ním pákového přepínače k palubní desce
(nearetovaná poloha).
Podržením páky na více než půl sekundy
se zapne i stírač zadního okna.
Při uvolnění pákového přepínače se zapne
inteligentní ostřikování jako u stírače čel-
ního skla.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 50

51
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

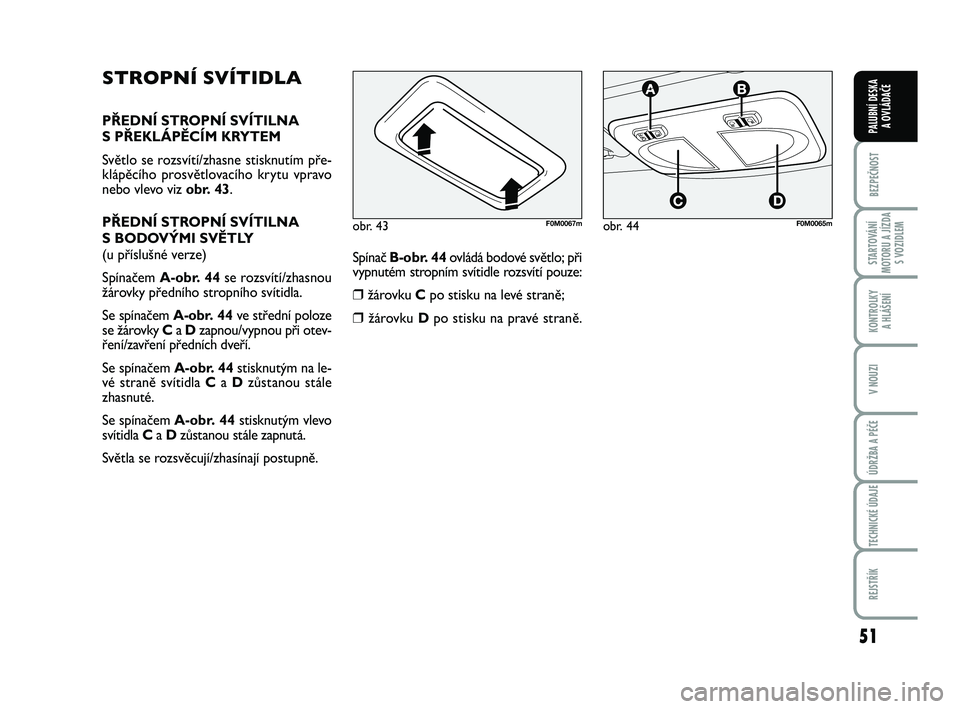

STROPNÍ SVÍTIDLA
PŘEDNÍ STROPNÍ SVÍTILNA
S PŘEKLÁPĚCÍM KRYTEM
Světlo se rozsvítí/zhasne stisknutím pře-
klápěcího prosvětlovacího krytu vpravo
nebo vlevo viz obr. 43.
PŘEDNÍ STROPNÍ SVÍTILNA
S BODOVÝMI SVĚTLY
(u příslušné verze)
Spínačem A-obr. 44 se rozsvítí/zhasnou
žárovky předního stropního svítidla.
Se spínačem A-obr. 44 ve střední poloze
se žárovky C a D zapnou/vypnou při otev-
ření/zavření předních dveří.
Se spínačem A-obr. 44 stisknutým na le-
vé straně svítidla C a D zůstanou stále
zhasnuté.
Se spínačem A-obr. 44stisknutým vlevo
svítidla Ca D zůstanou stále zapnutá.
Světla se rozsvěcují/zhasínají postupně. Spínač
B-obr. 44 ovládá bodové světlo; při
vypnutém stropním svítidle rozsvítí pouze:
❒ žárovku Cpo stisku na levé straně;
❒ žárovku Dpo stisku na pravé straně.
obr. 44F0M0065mobr. 43F0M0067m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 51

52
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

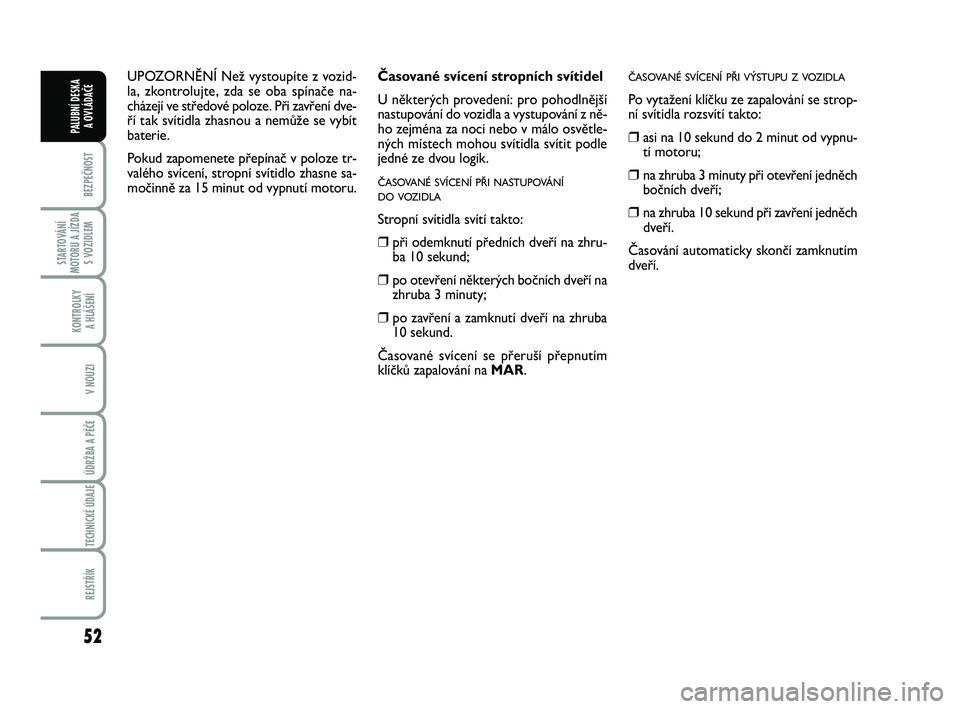

Časované svícení stropních svítidel
U některých provedení: pro pohodlnější
nastupování do vozidla a vystupování z ně-
ho zejména za noci nebo v málo osvětle-
ných místech mohou svítidla svítit podle
jedné ze dvou logik.
ČASOVANÉ SVÍCENÍ PŘI NASTUPOVÁNÍ
DO VOZIDLA
Stropní svítidla svítí takto:
❒při odemknutí předních dveří na zhru-ba 10 sekund;
❒po otevření některých bočních dveří nazhruba 3 minuty;
❒po zavření a zamknutí dveří na zhruba10 sekund.
Časované svícení se přeruší přepnutím
klíčků zapalování na MAR.
ČASOVANÉ SVÍCENÍ PŘI VÝSTUPU Z VOZIDLA
Po vytažení klíčku ze zapalování se strop-
ní svítidla rozsvítí takto:
❒asi na 10 sekund do 2 minut od vypnu- tí motoru;
❒na zhruba 3 minuty při otevření jedněchbočních dveří;
❒na zhruba 10 sekund při zavření jedněchdveří.
Časování automaticky skončí zamknutím
dveří.
UPOZORNĚNÍ Než vystoupíte z vozid-
la, zkontrolujte, zda se oba spínače na-
cházejí ve středové poloze. Při zavření dve-
ří tak svítidla zhasnou a nemůže se vybít
baterie.
Pokud zapomenete přepínač v poloze tr-
valého svícení, stropní svítidlo zhasne sa-
močinně za 15 minut od vypnutí motoru.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 52

53
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

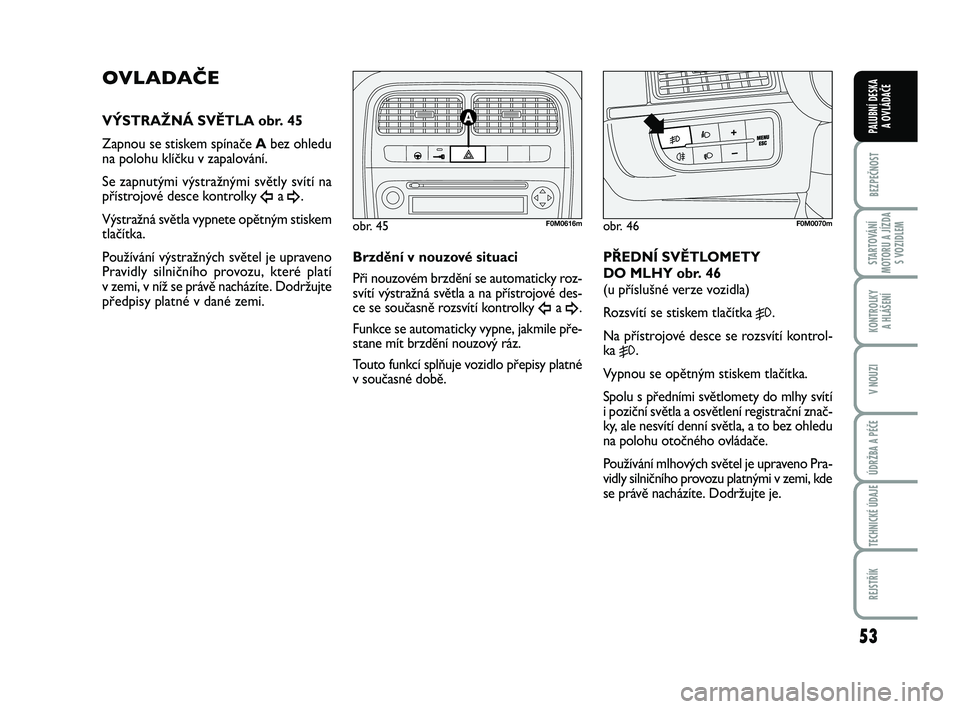

OVLADAČE
VÝSTRAŽNÁ SVĚTLA obr. 45
Zapnou se stiskem spínače Abez ohledu
na polohu klíčku v zapalování.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
Îa ¥.
Výstražná světla vypnete opětným stiskem
tlačítka.
Používání výstražných světel je upraveno
Pravidly silničního provozu, které platí
v zemi, v níž se právě nacházíte. Dodržujte
předpisy platné v dané zemi. Brzdění v nouzové situaci
Při nouzovém brzdění se automaticky roz-
svítí výstražná světla a na přístrojové des-
ce se současně rozsvítí kontrolky
Îa ¥.
Funkce se automaticky vypne, jakmile pře-
stane mít brzdění nouzový ráz.
Touto funkcí splňuje vozidlo přepisy platné
v současné době. PŘEDNÍ SVĚTLOMETY
DO MLHY obr. 46
(u příslušné verze vozidla)
Rozsvítí se stiskem tlačítka 5.
Na přístrojové desce se rozsvítí kontrol-
ka
5.
Vypnou se opětným stiskem tlačítka.
Spolu s předními světlomety do mlhy svítí
i poziční světla a osvětlení registrační znač-
ky, ale nesvítí denní světla, a to bez ohledu
na polohu otočného ovládače.
Používání mlhových světel je upraveno Pra-
vidly silničního provozu platnými v zemi, kde
se právě nacházíte. Dodržujte je.
obr. 45F0M0616mobr. 46F0M0070m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 53

54
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

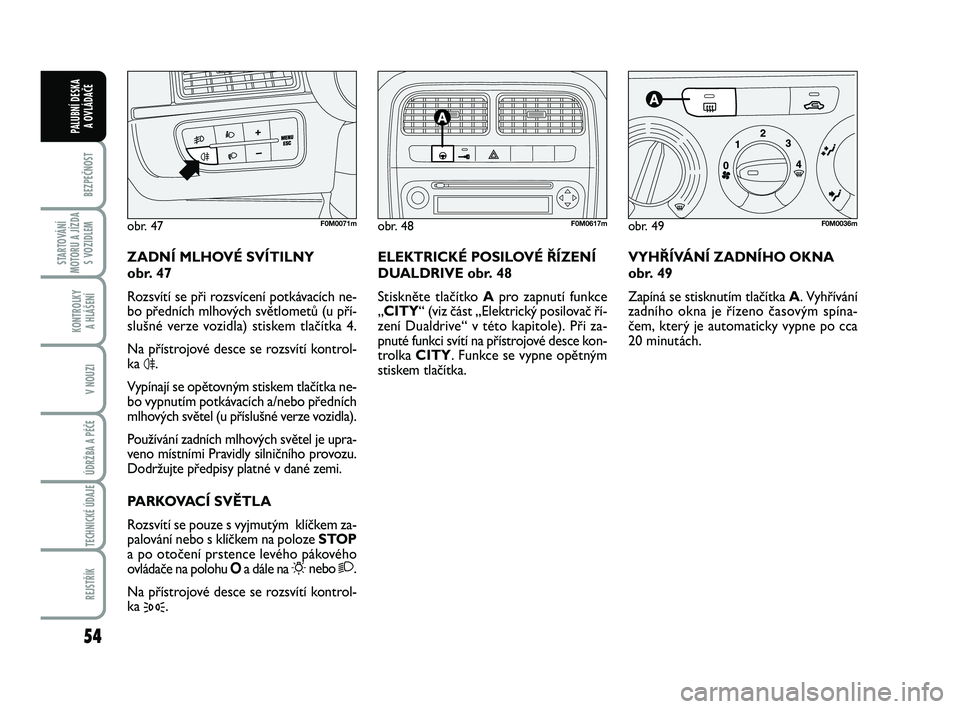

VYHŘÍVÁNÍ ZADNÍHO OKNA
obr. 49
Zapíná se stisknutím tlačítka A. Vyhřívání
zadního okna je řízeno časovým spína-
čem, který je automaticky vypne po cca
20 minutách.
obr. 49F0M0036m
ELEKTRICKÉ POSILOVÉ ŘÍZENÍ
DUALDRIVE obr. 48
Stiskněte tlačítko Apro zapnutí funkce
„ CITY“ (viz část „Elektrický posilovač ří-
zení Dualdrive“ v této kapitole). Při za-
pnuté funkci svítí na přístrojové desce kon-
trolka CITY. Funkce se vypne opětným
stiskem tlačítka.
obr. 48F0M0617m
ZADNÍ MLHOVÉ SVÍTILNY
obr. 47
Rozsvítí se při rozsvícení potkávacích ne-
bo předních mlhových světlometů (u pří-
slušné verze vozidla) stiskem tlačítka 4.
Na přístrojové desce se rozsvítí kontrol-
ka 4.
Vypínají se opětovným stiskem tlačítka ne-
bo vypnutím potkávacích a/nebo předních
mlhových světel (u příslušné verze vozidla).
Používání zadních mlhových světel je upra-
veno místními Pravidly silničního provozu.
Dodržujte předpisy platné v dané zemi.
PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem za-
palování nebo s klíčkem na poloze STOP
a po otočení prstence levého pákového
ovládače na polohu Oa dále na
6nebo 2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
obr. 47F0M0071m
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 54

55
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE

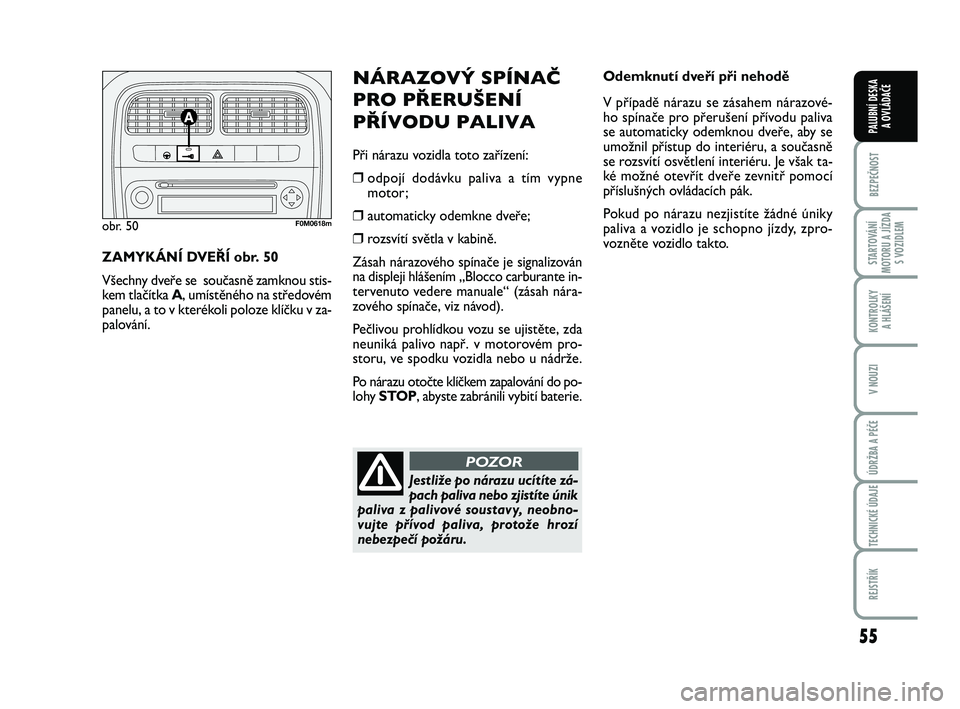

Odemknutí dveří při nehodě
V případě nárazu se zásahem nárazové-
ho spínače pro přerušení přívodu paliva
se automaticky odemknou dveře, aby se
umožnil přístup do interiéru, a současně
se rozsvítí osvětlení interiéru. Je však ta-
ké možné otevřít dveře zevnitř pomocí
příslušných ovládacích pák.
Pokud po nárazu nezjistíte žádné úniky
paliva a vozidlo je schopno jízdy, zpro-
vozněte v ozidlo takto.
ZAMYKÁNÍ DVEŘÍ obr. 50
Všechny dveře se současně zamknou stis-
kem tlačítka A , umístěného na středovém
panelu, a to v kterékoli poloze klíčku v za-
palování.NÁRAZOVÝ SPÍNAČ
PRO PŘERUŠENÍ
PŘÍVODU PALIVA
Při nárazu vozidla toto zařízení:
❒odpojí dodávku paliva a tím vypne motor;
❒automaticky odemkne dveře;
❒rozsvítí světla v kabině.
Zásah nárazového spínače je signalizován
na displeji hlášením „Blocco carburante in-
tervenuto vedere manuale“ (zásah nára-
zového spínače, viz návod).
Pečlivou prohlídkou vozu se ujistěte, zda
neuniká palivo např. v motorovém pro-
storu, ve spodku vozidla nebo u nádrže.
Po nárazu otočte klíčkem zapalování do po-
lohy STOP, abyste zabránili vybití baterie.obr. 50F0M0618m
Jestliže po nárazu ucítíte zá-
pach paliva nebo zjistíte únik
paliva z palivové soustavy, neobno-
vujte přívod paliva, protože hrozí
nebezpečí požáru.
POZOR
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 55

56
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S VOZIDLEM
KONTROLKY A HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
PALUBNÍ DESKA A OVLÁDAČE
obr. 52F0M0077m
obr. 51F0M0104m
obr. 53F0M0078m

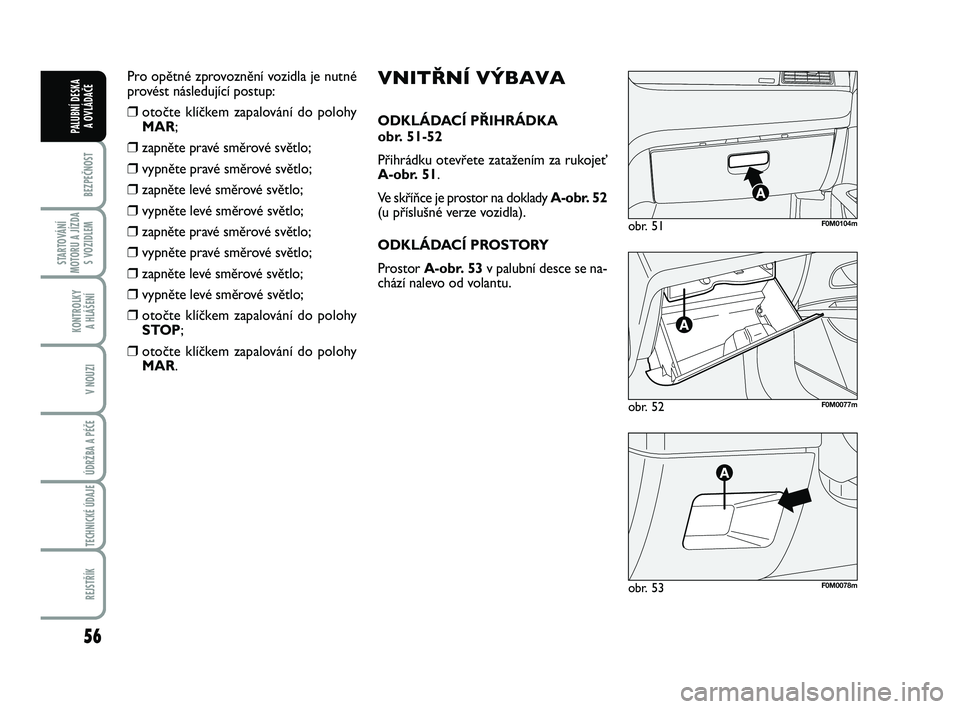

VNITŘNÍ VÝBAVA
ODKLÁDACÍ PŘIHRÁDKA
obr. 51-52
Přihrádku otevřete zatažením za rukoje\b
A-obr. 51.
Ve skříňce je prostor na doklady A-obr. 52
(u příslušné verze vozidla).
ODKLÁDACÍ PROSTORY
Prostor A-obr. 53 v palubní desce se na-
chází nalevo od volantu.
Pro opětné zprovoznění vozidla je nutné
provést následující postup:❒otočte klíčkem zapalování do polohy
MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočte klíčkem zapalování do polohySTOP;
❒otočte klíčkem zapalování do polohy MAR.
033-069 PUNTO POP 1ed CZ 09/10/13 08.41 Pagina 56
