dashboard FIAT PUNTO 2021 Instructieboek (in Dutch)

4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENINGDASHBOARD ......................................................................\
5
SYMBOLEN ........................................................................\
... 6
FIAT C ODE ........................................................................\
... 6
DE SLEUTELS .......................................................................\
. 8
DIEFSTALALARM ................................................................ 10
START-/CONTACTS LOT ................................................. 12

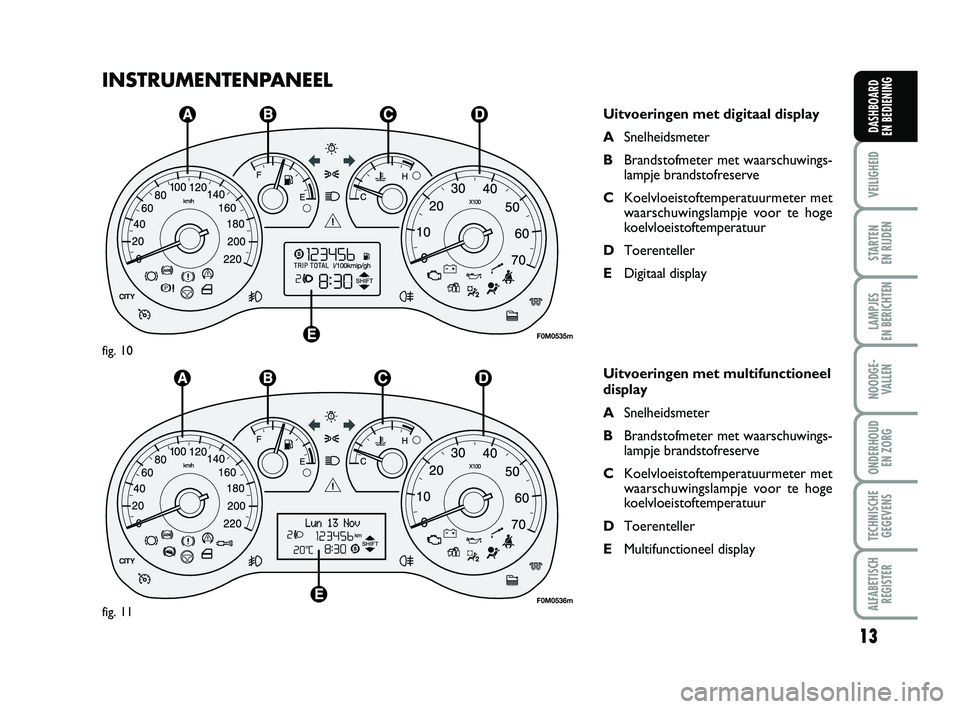

INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
DIGITAAL DISP LAY ............................................................ 16
MULTIFUNCTIONEEL DISPLAY ..................................... 21
TRIPCOMPUTER ................................................................. 30
ZITPLAATSEN VOOR ........................................................ 32
ZITPLAATSEN ACHTER ................................................... 33
HOOFDSTEUNEN .............................................................. 34
STUURWIEL ........................................................................\
. 35
SPIEGELS ........................................................................\
........ 35
VERWARMING EN VENTILATIE .................................... 37
HANDBEDIENDE AIRCONDITIONING ..................... 41
BUITENVERLICHTING ...................................................... 47
RUITEN REINIGEN ............................................................. 49
PLAFONDVERLICHTING ................................................. 51
BEDIENINGSKNOPPEN .................................................... 53
BRANDSTOFNOODSCHAKELING .............................. 55 INTERIEURUITRUSTING
................................................... 56
PORTIEREN .......................................................................\
... 60
RUITBEDIENING ................................................................. 63
BAGAGERUIMTE ................................................................. 65
MOTORKAP .......................................................................\
.. 68
IMPERIAAL/SKIDRAGER ................................................... 69
KOPLAMPEN .......................................................................\
. 70
ABS ........................................................................\
.................. 72
ESP-SYSTEEM .......................................................................\
. 73
EOBD-SYSTEEM ................................................................... 76
ELEKTRISCHE STUURBEKRACHTIGING
DUALDRIVE ......................................................................\
.... 77
START&STOP-SYSTEEM .................................................... 79
GEAR SHIFT INDICAT OR-SYSTEEM ............................. 84
AUTORADIO ....................................................................... 85
INBOUWVOORBEREIDING VOOR DRAAGBAAR
NAVIGATIESYSTEEM ........................................................ 86
EXTRA ACCESS OIRES ....................................................... 86
TANKEN .......................................................................\
......... 88
BESCHERMING VAN HET MILIEU .................................

89
D
D
A
A
S
S
H
H
B
B
O
O
A
A
R
R
D
D


E
E
N
N


B
B
E
E
D
D
I
I
E
E
N
N
I
I
N
N
G
G
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 4

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrument\
en en de controle-/waarschuwingslampjes kunnen per
uitvoering verschillen.
1.Verstelbare luchtroosters zijkant – 2.Vaste luchtroosters zijkant – 3.Linker hendel: bediening buitenverlichting – 4. Instrumen-
tenpaneel – 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, tripcomputer \
– 6. Bedieningsknoppen op het dashboard
– 7. Verstelbare luchtroosters midden – 8.Vast luchtrooster boven – 9.Frontairbag passagierszijde – 10.Dashboardkastje – 11.Au-
toradio (voor bepaalde uitvoeringen/markten) – 12.Bedieningsknoppen verwarming/ventilatie/airconditioning – 13.Contactslot
– 14. Frontairbag bestuurderszijde – 15. Hendel stuurwielverstelling – 16.Schakelaarpaneel: mistlampen voor/mistachterlicht/kop -
lampafstelling/digitaal display/multifunctioneel display.
5
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
F0M0606mfig. 1
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 5

6
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

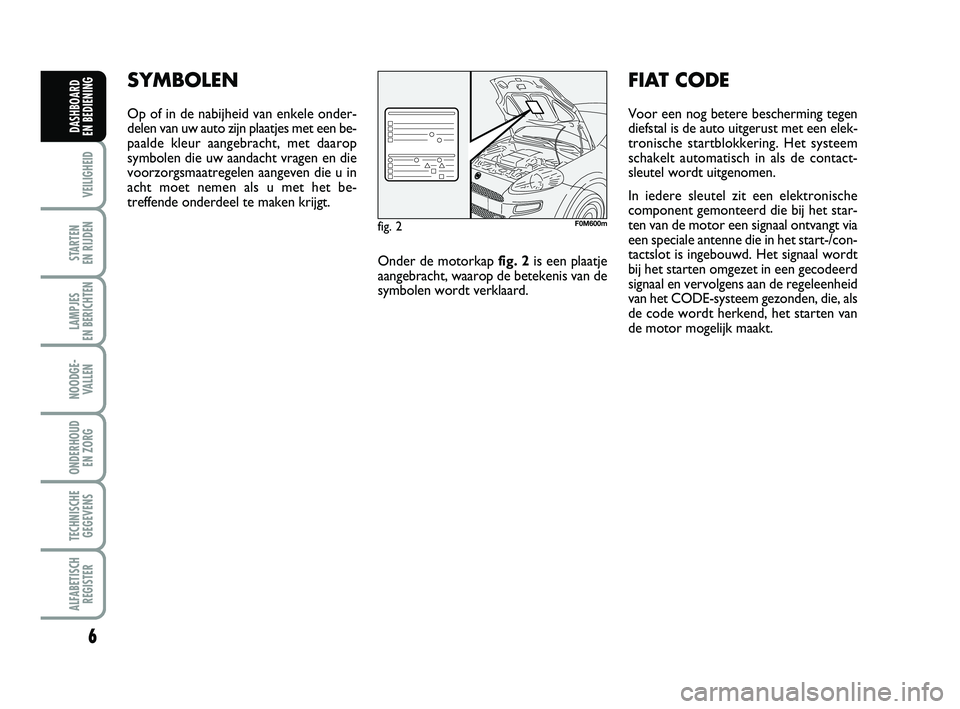

SYMBOLEN
Op of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een be-
paalde kleur aangebracht, met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen als u met het be-
treffende onderdeel te maken krijgt.
Onder de motorkap fig. 2is een plaatje
aangebracht, waarop de betekenis van de
symbolen wordt verklaard.
FIAT CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de contact-
sleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd
signaal en vervolgens aan de regeleenheid
van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van
de motor mogelijk maakt.
fig. 2F0M600m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 6

7
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

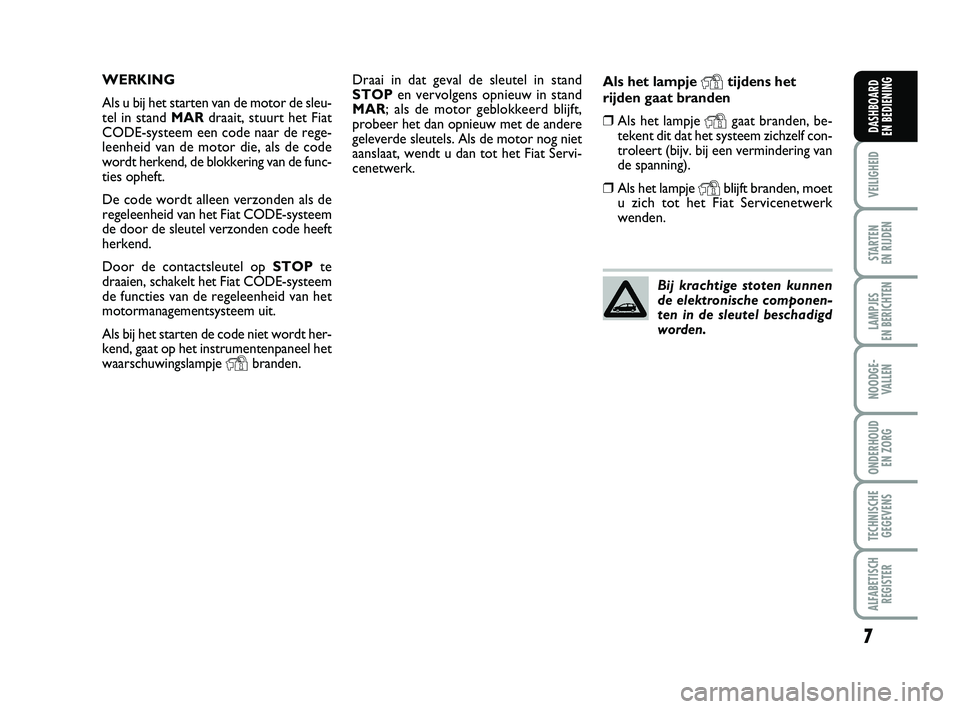

Draai in dat geval de sleutel in stand
STOP en vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot het Fiat Servi-
cenetwerk. Als het lampje Ytijdens het
rijden gaat branden
❒Als het lampje Ygaat branden, be-
tekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van
de spanning).
❒Als het lampje Yblijft branden, moet
u zich tot het Fiat Servicenetwerk
wenden.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MAR draait, stuurt het Fiat
CODE-systeem een code naar de rege-
leenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Door de contactsleutel op STOPte
draaien, schakelt het Fiat CODE-systeem
de functies van de regeleenheid van het
motormanagementsysteem uit.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje
Ybranden.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 7

8
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

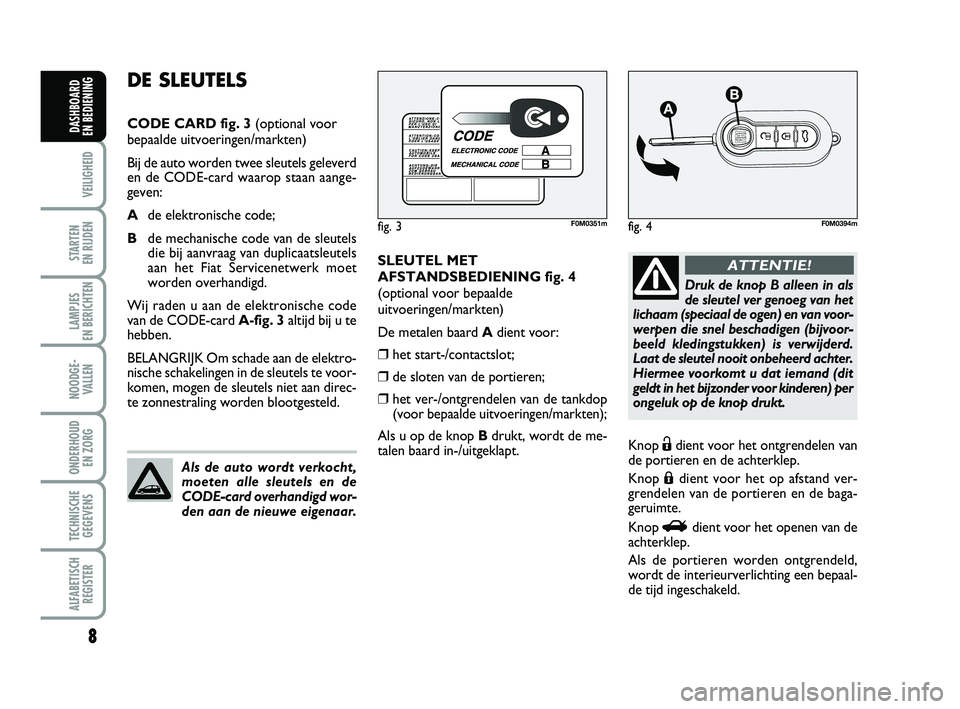

SLEUTEL MET
AFSTANDSBEDIENING fig. 4
(optional voor bepaalde
uitvoeringen/markten)
De metalen baard Adient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ver-/ontgrendelen van de tankdop
(voor bepaalde uitvoeringen/markten);
Als u op de knop B drukt, wordt de me-
talen baard in-/uitgeklapt. Knop
Ëdient voor het ontgrendelen van
de portieren en de achterklep.
Knop
Ádient voor het op afstand ver-
grendelen van de portieren en de baga-
geruimte.
Knop
Rdient voor het openen van de
achterklep.
Als de portieren worden ontgrendeld,
wordt de interieurverlichting een bepaal-
de tijd ingeschakeld.
DE SLEUTELS
CODE CARD fig. 3 (optional voor
bepaalde uitvoeringen/markten)
Bij de auto worden twee sleutels geleverd
en de CODE-card waarop staan aange-
geven:
A de elektronische code;
B de mechanische code van de sleutels
die bij aanvraag van duplicaatsleutels
aan het Fiat Servicenetwerk moet
worden overhandigd.
Wij raden u aan de elektronische code
van de CODE-card A-fig. 3 altijd bij u te
hebben.
BELANGRIJK Om schade aan de elektro-
nische schakelingen in de sleutels te voor-
komen, mogen de sleutels niet aan direc-
te zonnestraling worden blootgesteld.
Als de auto wordt verkocht,
moeten alle sleutels en de
CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
fig. 3F0M0351m
Druk de knop B alleen in als
de sleutel ver genoeg van het
lichaam (speciaal de ogen) en van voor-
werpen die snel beschadigen (bijvoor-
beeld kledingstukken) is verwijderd.
Laat de sleutel nooit onbeheerd achter.
Hiermee voorkomt u dat iemand (dit
geldt in het bijzonder voor kinderen) per
ongeluk op de knop drukt.
ATTENTIE!
fig. 4F0M0394mfig.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 8

9
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

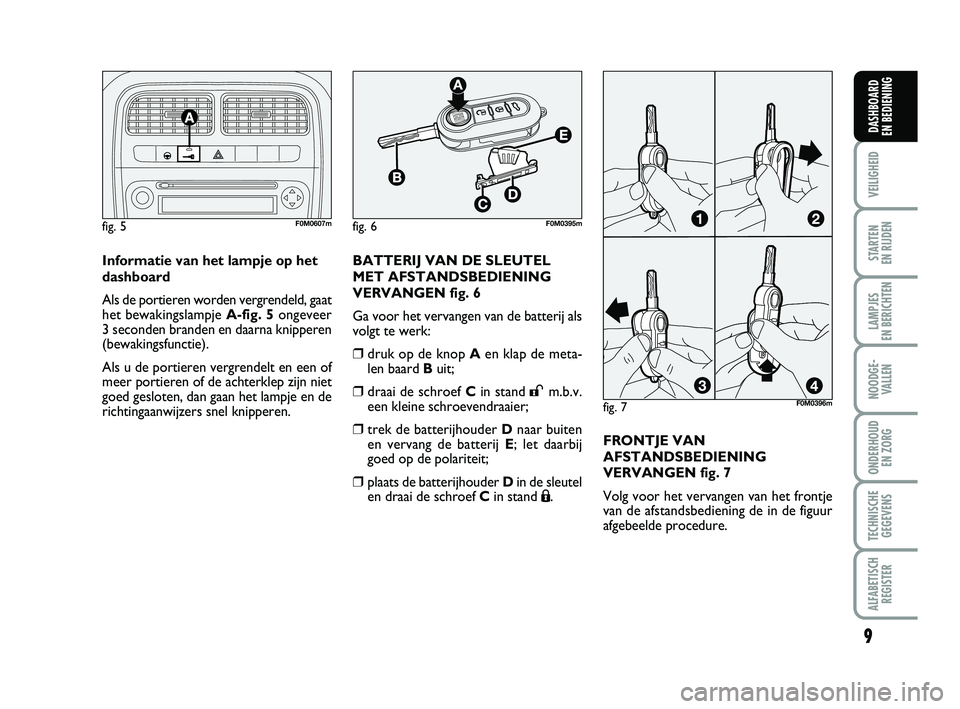

Informatie van het lampje op het
dashboard
Als de portieren worden vergrendeld, gaat
het bewakingslampje A-fig. 5 ongeveer
3 seconden branden en daarna knipperen
(bewakingsfunctie).
Als u de portieren vergrendelt en een of
meer portieren of de achterklep zijn niet
goed gesloten, dan gaan het lampje en de
richtingaanwijzers snel knipperen.
fig. 5F0M0607m
fig. 7
fig. 6F0M0395m
F0M0396m
BATTERIJ VAN DE SLEUTEL
MET AFSTANDSBEDIENING
VERVANGEN fig. 6
Ga voor het vervangen van de batterij als
volgt te werk:
❒druk op de knop Aen klap de meta-
len baard B uit;
❒draai de schroef Cin stand :m.b.v.
een kleine schroevendraaier;
❒trek de batterijhouder Dnaar buiten
en vervang de batterij E; let daarbij
goed op de polariteit;
❒plaats de batterijhouder D in de sleutel
en draai de schroef Cin stand Á. FRONTJE VAN
AFSTANDSBEDIENING
VERVANGEN fig. 7
Volg voor het vervangen van het frontje
van de afstandsbediening de in de figuur
afgebeelde procedure.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 9

10
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

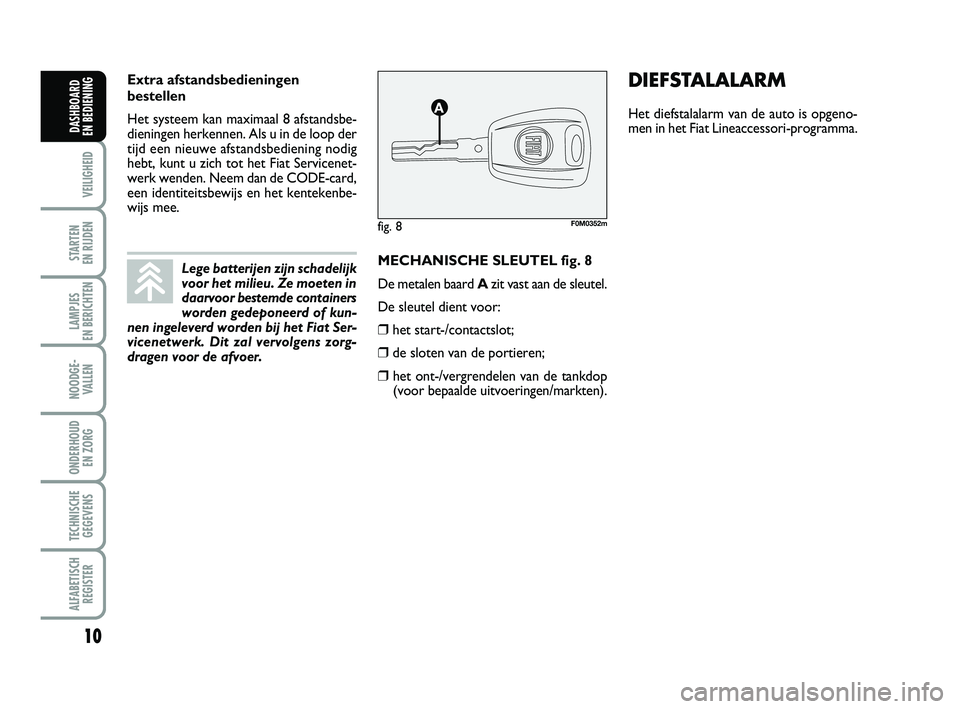

MECHANISCHE SLEUTEL fig. 8
De metalen baard Azit vast aan de sleutel.
De sleutel dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop (voor bepaalde uitvoeringen/markten).
fig. 8F0M0352m
DIEFSTALALARM
Het diefstalalarm van de auto is opgeno-
men in het Fiat Lineaccessori-programma.
Lege batterijen zijn schadelijk
voor het milieu. Ze moeten in
daarvoor bestemde containers
worden gedeponeerd of kun-
nen ingeleverd worden bij het Fiat Ser-
vicenetwerk. Dit zal vervolgens zorg-
dragen voor de afvoer.
Extra afstandsbedieningen
bestellen
Het systeem kan maximaal 8 afstandsbe-
dieningen herkennen. Als u in de loop der
tijd een nieuwe afstandsbediening nodig
hebt, kunt u zich tot het Fiat Servicenet-
werk wenden. Neem dan de CODE-card,
een identiteitsbewijs en het kentekenbe-
wijs mee.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 10

11
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

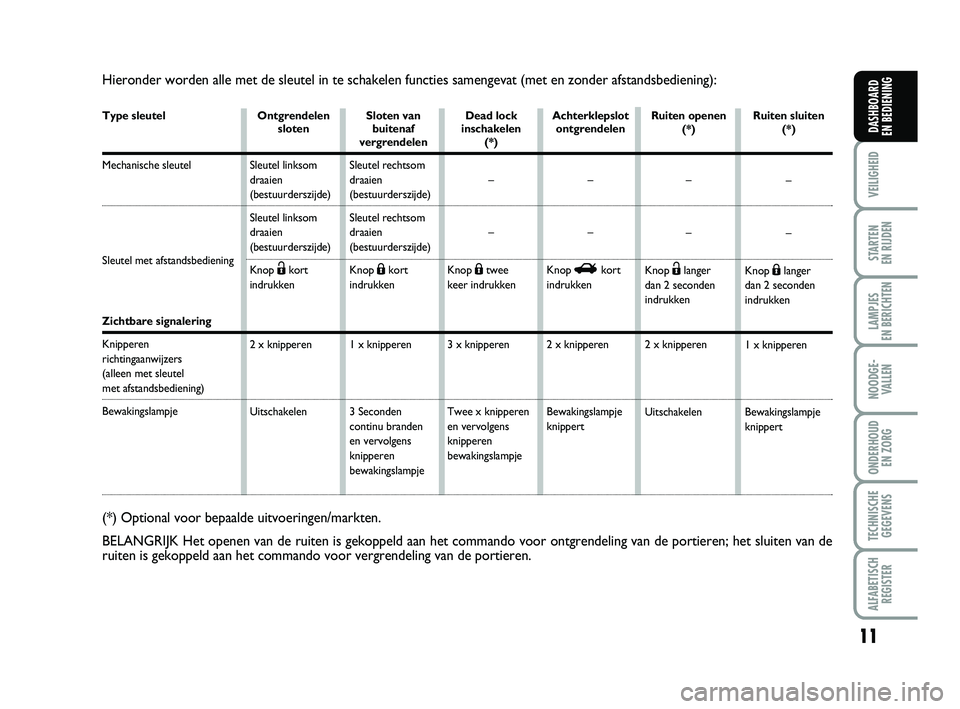

Hieronder worden alle met de sleutel in te schakelen functies samengevat\
(met en zonder afstandsbediening):
Type sleutel
Mechanische sleutel
Sleutel met afstandsbediening
Zichtbare signalering
Knipperen
richtingaanwijzers
(alleen met sleutel
met afstandsbediening)
Bewakingslampje
Dead lock
inschakelen (*)
–
–
Knop
Átwee
keer indrukken
3 x knipperen
Twee x knipperen
en vervolgens
knipperen
bewakingslampje Ruiten openen
(*)
–
–
Knop Ëlanger
dan 2 seconden
indrukken
2 x knipperen
Uitschakelen Ruiten sluiten
(*)
–
–
Knop Álanger
dan 2 seconden
indrukken
1 x knipperen
Bewakingslampje
knippert
Achterklepslot
ontgrendelen
–
–
Knop Rkort
indrukken
2 x knipperen
Bewakingslampje
knippert
Ontgrendelen
sloten
Sleutel linksom
draaien
(bestuurderszijde)
Sleutel linksom
draaien
(bestuurderszijde)
Knop Ëkort
indrukken
2 x knipperen
Uitschakelen Sloten van
buitenaf
vergrendelen
Sleutel rechtsom
draaien
(bestuurderszijde)
Sleutel rechtsom
draaien
(bestuurderszijde)
Knop Ákort
indrukken
1 x knipperen
3 Seconden
continu branden
en vervolgens
knipperen
bewakingslampje
(*) Optional voor bepaalde uitvoeringen/markten.
BELANGRIJK Het openen van de ruiten is gekoppeld aan het commando voor o\
ntgrendeling van de portieren; het sluiten van de
ruiten is gekoppeld aan het commando voor vergrendeling van de portieren\
.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 11

12
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

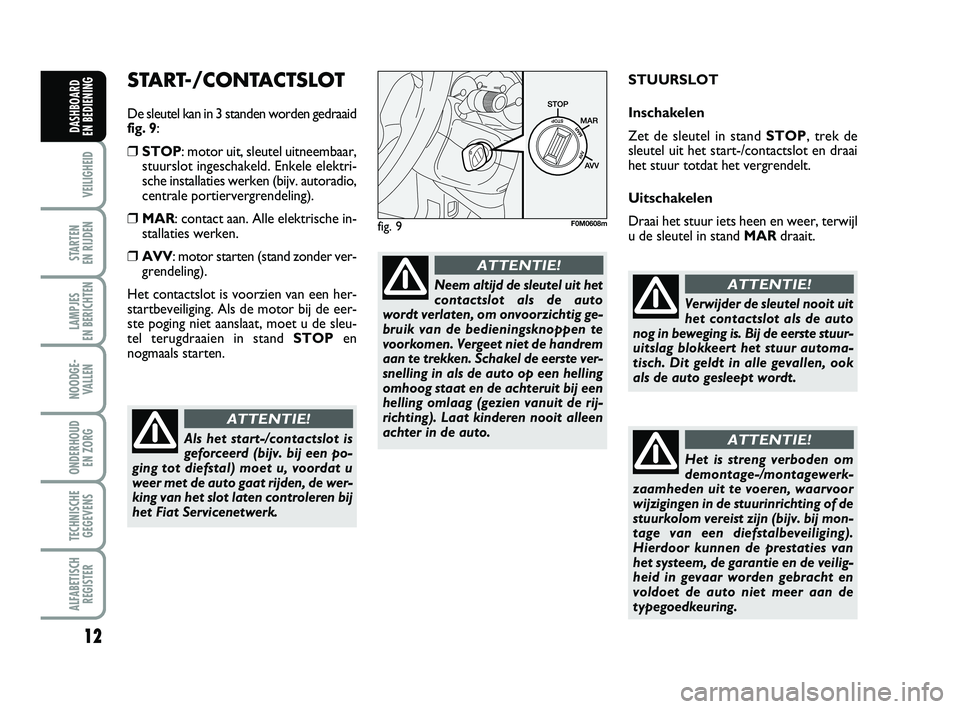

START-/CONTACTSLOT
De sleutel kan in 3 standen worden gedraaid
fig. 9:
❒STOP: motor uit, sleutel uitneembaar, stuurslot ingeschakeld. Enkele elektri-
sche installaties werken (bijv. autoradio,
centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische in-stallaties werken.
❒AVV: motor starten (stand zonder ver- grendeling).
Het contactslot is voorzien van een her-
startbeveiliging. Als de motor bij de eer-
ste poging niet aanslaat, moet u de sleu-
tel terugdraaien in stand STOPen
nogmaals starten. STUURSLOT
Inschakelen
Zet de sleutel in stand
STOP, trek de
sleutel uit het start-/contactslot en draai
het stuur totdat het vergrendelt.
Uitschakelen
Draai het stuur iets heen en weer, terwijl
u de sleutel in stand MARdraait.
Als het start-/contactslot is
geforceerd (bijv. bij een po-
ging tot diefstal) moet u, voordat u
weer met de auto gaat rijden, de wer-
king van het slot laten controleren bij
het Fiat Servicenetwerk.
ATTENTIE!
Neem altijd de sleutel uit het
contactslot als de auto
wordt verlaten, om onvoorzichtig ge-
bruik van de bedieningsknoppen te
voorkomen. Vergeet niet de handrem
aan te trekken. Schakel de eerste ver-
snelling in als de auto op een helling
omhoog staat en de achteruit bij een
helling omlaag (gezien vanuit de rij-
richting). Laat kinderen nooit alleen
achter in de auto.
ATTENTIE!
fig. 9F0M0608m
Verwijder de sleutel nooit uit
het contactslot als de auto
nog in beweging is. Bij de eerste stuur-
uitslag blokkeert het stuur automa-
tisch. Dit geldt in alle gevallen, ook
als de auto gesleept wordt.
ATTENTIE!
Het is streng verboden om
demontage-/montagewerk-
zaamheden uit te voeren, waarvoor
wijzigingen in de stuurinrichting of de
stuurkolom vereist zijn (bijv. bij mon-
tage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van
het systeem, de garantie en de veilig-
heid in gevaar worden gebracht en
voldoet de auto niet meer aan de
typegoedkeuring.
ATTENTIE!
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 12

13
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
INSTRUMENTENPANEEL
Uitvoeringen met digitaal display
A Snelheidsmeter
B Brandstofmeter met waarschuwings-
lampje brandstofreserve
C Koelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
D Toerenteller
E Digitaal display
Uitvoeringen met multifunctioneel
display
A Snelheidsmeter
B Brandstofmeter met waarschuwings-
lampje brandstofreserve
C Koelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
D Toerenteller
E Multifunctioneel display
F0M0535m
fig. 10
F0M0536mfig. 11
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 13
