trip computer FIAT PUNTO 2021 Instructieboek (in Dutch)

4
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER

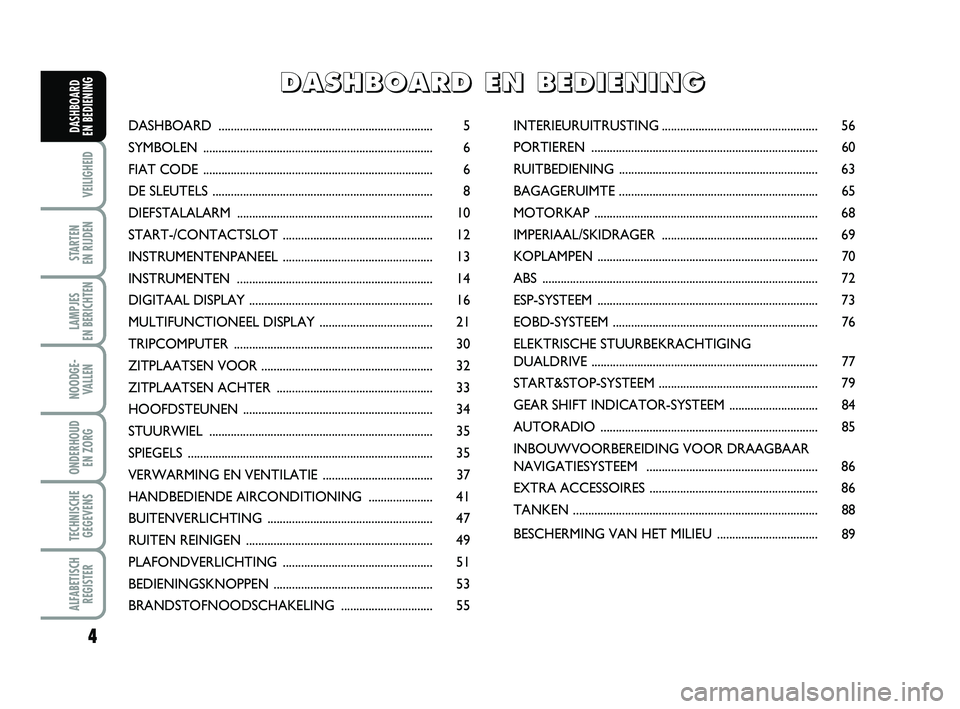

DASHBOARD
EN BEDIENINGDASHBOARD ......................................................................\
5
SYMBOLEN ........................................................................\
... 6
FIAT C ODE ........................................................................\
... 6
DE SLEUTELS .......................................................................\
. 8
DIEFSTALALARM ................................................................ 10
START-/CONTACTS LOT ................................................. 12
INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
DIGITAAL DISP LAY ............................................................ 16
MULTIFUNCTIONEEL DISPLAY ..................................... 21
TRIPCOMPUTER ................................................................. 30
ZITPLAATSEN VOOR ........................................................ 32
ZITPLAATSEN ACHTER ................................................... 33
HOOFDSTEUNEN .............................................................. 34
STUURWIEL ........................................................................\
. 35
SPIEGELS ........................................................................\
........ 35
VERWARMING EN VENTILATIE .................................... 37
HANDBEDIENDE AIRCONDITIONING ..................... 41
BUITENVERLICHTING ...................................................... 47
RUITEN REINIGEN ............................................................. 49
PLAFONDVERLICHTING ................................................. 51
BEDIENINGSKNOPPEN .................................................... 53
BRANDSTOFNOODSCHAKELING .............................. 55 INTERIEURUITRUSTING
................................................... 56
PORTIEREN .......................................................................\
... 60
RUITBEDIENING ................................................................. 63
BAGAGERUIMTE ................................................................. 65
MOTORKAP .......................................................................\
.. 68
IMPERIAAL/SKIDRAGER ................................................... 69
KOPLAMPEN .......................................................................\
. 70
ABS ........................................................................\
.................. 72
ESP-SYSTEEM .......................................................................\
. 73
EOBD-SYSTEEM ................................................................... 76
ELEKTRISCHE STUURBEKRACHTIGING
DUALDRIVE ......................................................................\
.... 77
START&STOP-SYSTEEM .................................................... 79
GEAR SHIFT INDICAT OR-SYSTEEM ............................. 84
AUTORADIO ....................................................................... 85
INBOUWVOORBEREIDING VOOR DRAAGBAAR
NAVIGATIESYSTEEM ........................................................ 86
EXTRA ACCESS OIRES ....................................................... 86
TANKEN .......................................................................\
......... 88
BESCHERMING VAN HET MILIEU .................................

89
D
D
A
A
S
S
H
H
B
B
O
O
A
A
R
R
D
D


E
E
N
N


B
B
E
E
D
D
I
I
E
E
N
N
I
I
N
N
G
G
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 4

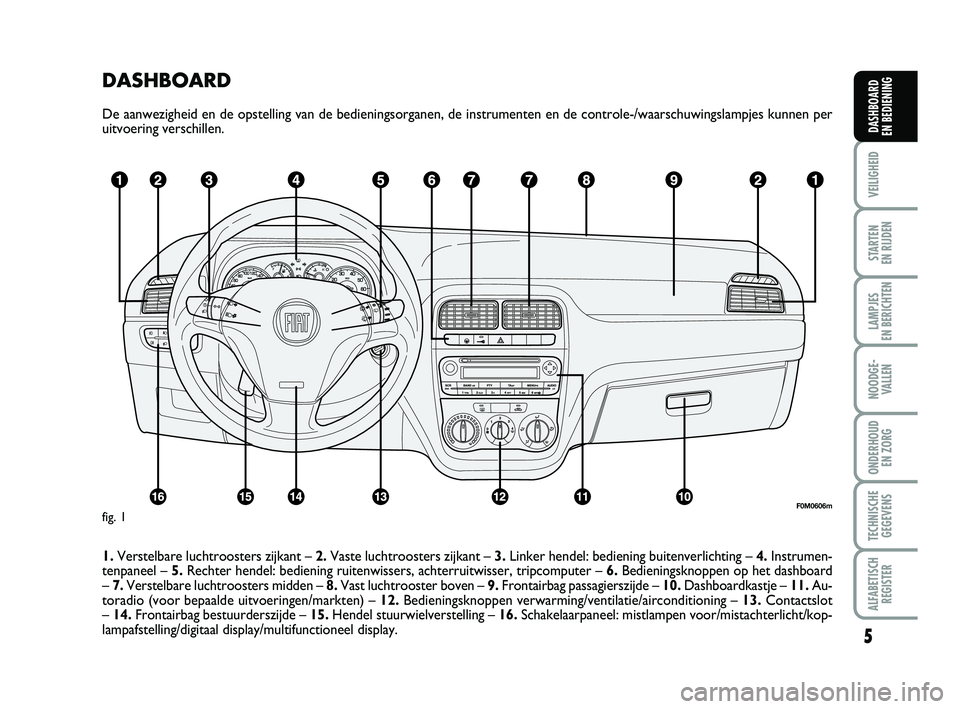

DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrument\
en en de controle-/waarschuwingslampjes kunnen per
uitvoering verschillen.
1.Verstelbare luchtroosters zijkant – 2.Vaste luchtroosters zijkant – 3.Linker hendel: bediening buitenverlichting – 4. Instrumen-
tenpaneel – 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, tripcomputer \
– 6. Bedieningsknoppen op het dashboard
– 7. Verstelbare luchtroosters midden – 8.Vast luchtrooster boven – 9.Frontairbag passagierszijde – 10.Dashboardkastje – 11.Au-
toradio (voor bepaalde uitvoeringen/markten) – 12.Bedieningsknoppen verwarming/ventilatie/airconditioning – 13.Contactslot
– 14. Frontairbag bestuurderszijde – 15. Hendel stuurwielverstelling – 16.Schakelaarpaneel: mistlampen voor/mistachterlicht/kop -
lampafstelling/digitaal display/multifunctioneel display.
5
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
F0M0606mfig. 1
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 5

16
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

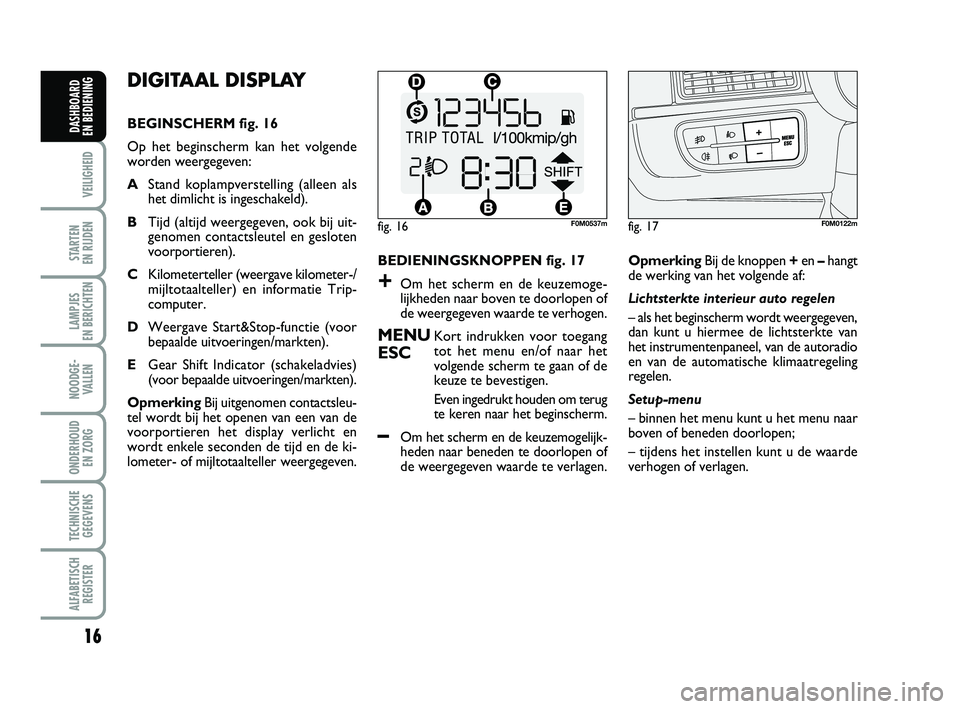

DIGITAAL DISPLAY
BEGINSCHERM fig. 16
Op het beginscherm kan het volgende
worden weergegeven:
A Stand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
B Tijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
C Kilometerteller (weergave kilometer- /
mijltotaalteller) en informatie Trip-
computer.
D Weergave Start&Stop-functie (voor
bepaalde uitvoeringen/markten).
E Gear Shift Indicator (schakeladvies)
(voor bepaalde uitvoeringen/markten).
Opmerking Bij uitgenomen contactsleu-
tel wordt bij het openen van een van de
voorportieren het display verlicht en
wordt enkele seconden de tijd en de ki-
lometer- of mijltotaalteller weergegeven. BEDIENINGSKNOPPEN fig. 17
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het
volgende scherm te gaan of de
keuze te bevestigen.
Even ingedrukt houden om terug
te keren naar het beginscherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.Opmerking
Bij de knoppen + en –hangt
de werking van het volgende af:
Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergegeven,
dan kunt u hiermee de lichtsterkte van
het instrumentenpaneel, van de autoradio
en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde
verhogen of verlagen.
fig. 16F0M0537mfig. 17F0M0122m
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 16

24
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

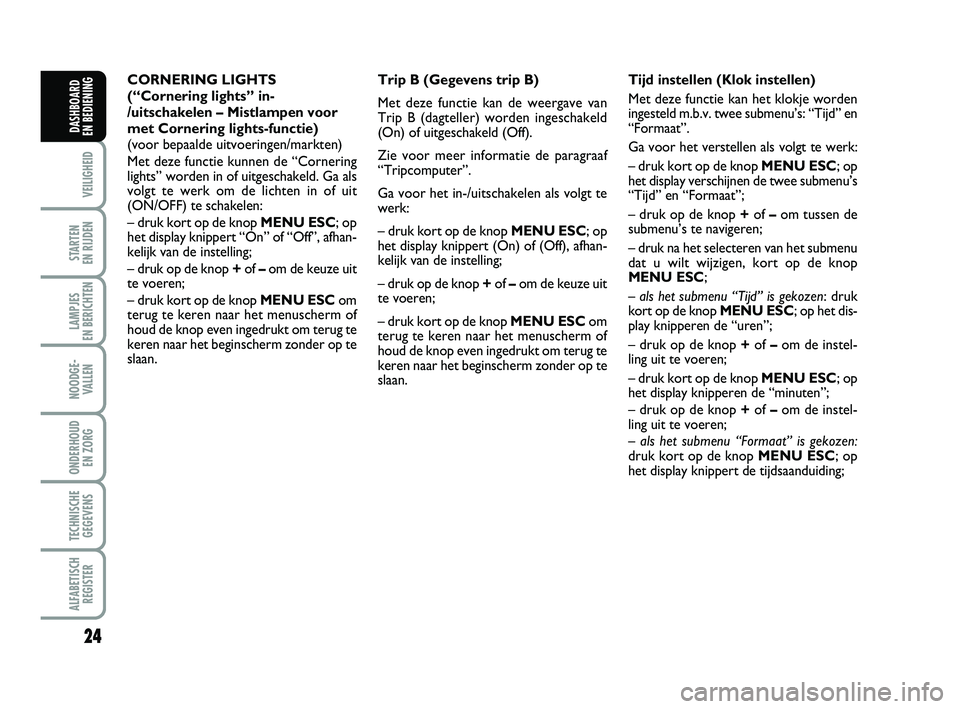

CORNERING LIGHTS
(“Cornering lights” in-
/uitschakelen – Mistlampen voor
met Cornering lights-functie)
(voor bepaalde uitvoeringen/markten)
Met deze functie kunnen de “Cornering
lights” worden in of uitgeschakeld. Ga als
volgt te werk om de lichten in of uit
(ON/OFF) te schakelen:
– druk kort op de knop MENU ESC; op
het display knippert “On” of “Off”, afhan-
kelijk van de instelling;
– druk op de knop +of –om de keuze uit
te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan. Trip B (Gegevens trip B)
Met deze functie kan de weergave van
Trip B (dagteller) worden ingeschakeld
(On) of uitgeschakeld (Off).
Zie voor meer informatie de paragraaf
“Tripcomputer”.
Ga voor het in-/uitschakelen als volgt te
werk:
– druk kort op de knop
MENU ESC; op
het display knippert (On) of (Off), afhan-
kelijk van de instelling;
– druk op de knop +of –om de keuze uit
te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan. Tijd instellen (Klok instellen)
Met deze functie kan het klokje worden
ingesteld m.b.v. twee submenu’s: “Tijd” en
“Formaat”.
Ga voor het verstellen als volgt te werk:
– druk kort op de knop
MENU ESC; op
het display verschijnen de twee submenu’s
“Tijd” en “Formaat”;
– druk op de knop + of –om tussen de
submenu’s te navigeren;
– druk na het selecteren van het submenu
dat u wilt wijzigen, kort op de knop
MENU ESC;
– als het submenu “Tijd” is gekozen : druk
kort op de knop MENU ESC; op het dis-
play knipperen de “uren”;
– druk op de knop + of –om de instel-
ling uit te voeren;
– druk kort op de knop MENU ESC; op
het display knipperen de “minuten”;
– druk op de knop + of –om de instel-
ling uit te voeren;
– als het submenu “Formaat” is gekozen:
druk kort op de knop MENU ESC; op
het display knippert de tijdsaanduiding;
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 24

30
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

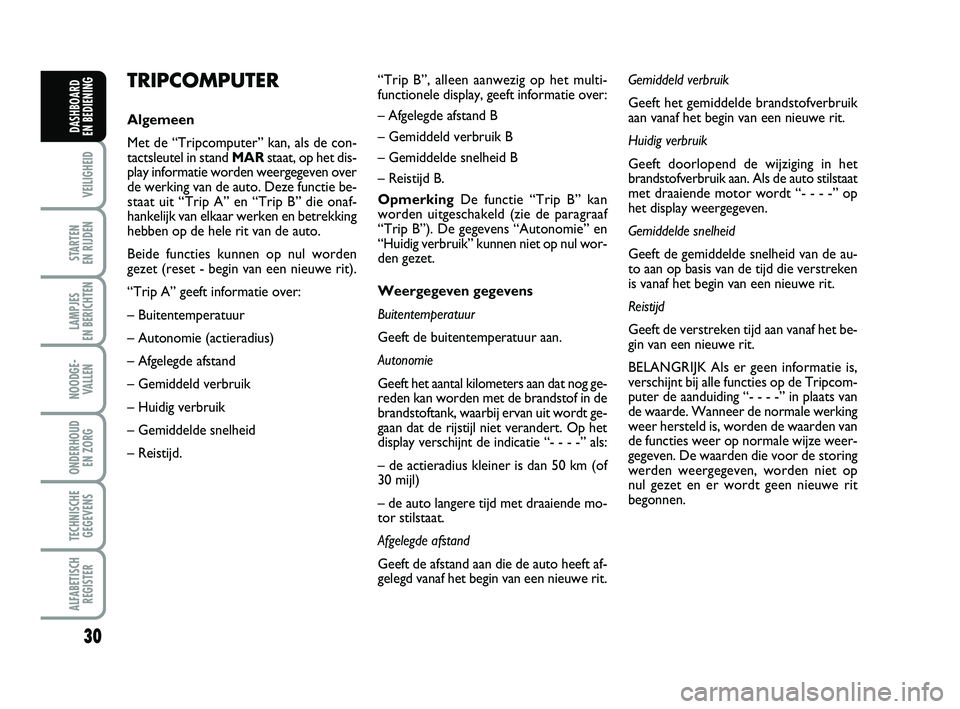

TRIPCOMPUTER
Algemeen
Met de “Tripcomputer” kan, als de con-
tactsleutel in stand MAR staat, op het dis-
play informatie worden weergegeven over
de werking van de auto. Deze functie be-
staat uit “Trip A” en “Trip B” die onaf-
hankelijk van elkaar werken en betrekking
hebben op de hele rit van de auto.
Beide functies kunnen op nul worden
gezet (reset - begin van een nieuwe rit).
“Trip A” geeft informatie over:
– Buitentemperatuur
– Autonomie (actieradius)
– Afgelegde afstand
– Gemiddeld verbruik
– Huidig verbruik
– Gemiddelde snelheid
– Reistijd. “Trip B”, alleen aanwezig op het multi-
functionele display, geeft informatie over:
– Afgelegde afstand B
– Gemiddeld verbruik B
– Gemiddelde snelheid B
– Reistijd B.
Opmerking
De functie “Trip B” kan
worden uitgeschakeld (zie de paragraaf
“Trip B”). De gegevens “Autonomie” en
“Huidig verbruik” kunnen niet op nul wor-
den gezet.
Weergegeven gegevens
Buitentemperatuur
Geeft de buitentemperatuur aan.
Autonomie
Geeft het aantal kilometers aan dat nog ge-
reden kan worden met de brandstof in de
brandstoftank, waarbij ervan uit wordt ge-
gaan dat de rijstijl niet verandert. Op het
display verschijnt de indicatie “- - - -” als:
– de actieradius kleiner is dan 50 km (of
30 mijl)
– de auto langere tijd met draaiende mo-
tor stilstaat.
Afgelegde afstand
Geeft de afstand aan die de auto heeft af-
gelegd vanaf het begin van een nieuwe rit. Gemiddeld verbruik
Geeft het gemiddelde brandstofverbruik
aan vanaf het begin van een nieuwe rit.
Huidig verbruik
Geeft doorlopend de wijziging in het
brandstofverbruik aan. Als de auto stilstaat
met draaiende motor wordt “- - - -” op
het display weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid van de au-
to aan op basis van de tijd die verstreken
is vanaf het begin van een nieuwe rit.
Reistijd
Geeft de verstreken tijd aan vanaf het be-
gin van een nieuwe rit.
BELANGRIJK Als er geen informatie is,
verschijnt bij alle functies op de Tripcom-
puter de aanduiding “- - - -” in plaats van
de waarde. Wanneer de normale werking
weer hersteld is, worden de waarden van
de functies weer op normale wijze weer-
gegeven. De waarden die voor de storing
werden weergegeven, worden niet op
nul gezet en er wordt geen nieuwe rit
begonnen.
001-032 PUNTO POP 1ed NL 31/03/14 09:08 Pagina 30

210
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN BERICHTEN
NOODGE - VALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING

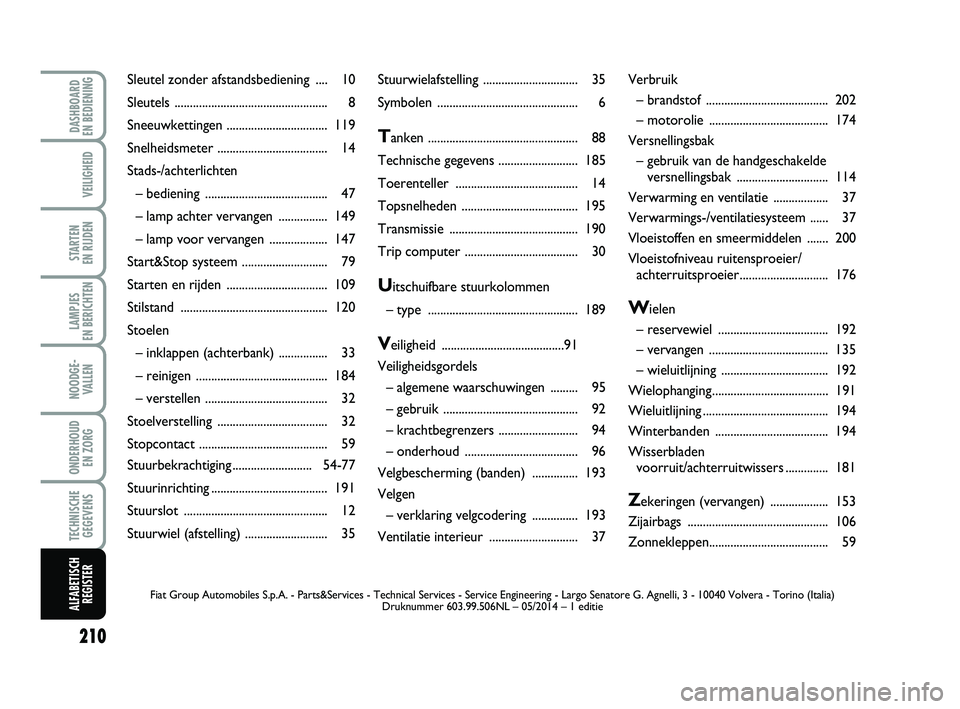

Stuurwielafstelling ............................... 35
Symbolen .............................................. 6
Tanken ................................................. 88
Technische gegev ens .......................... 185
Toerentelle r ........................................ 14
Topsnelheden ...................................... 195
Transmissie .......................................... 190
Trip computer ..................................... 30
Uitschuifbare stuurkolommen
– type ................................................. 189
Veiligheid ........................................91
Veiligheidsgordels – algemene waarschuwingen ......... 95
– gebruik ............................................ 92
– krachtbegrenzers .......................... 94
– onderhoud ..................................... 96
Velgbescherming (banden) ............... 193
Velgen – verklaring ve lgcodering ............... 193
Ventilatie interieur ............................. 37 Verbruik
– brandstof ........................................ 202
– motorolie ....................................... 174
Versnellingsbak – gebruik van de handgeschakelde versnellingsbak .............................. 114
Verwarming en ve ntilatie .................. 37
Verwarmings-/ventilatiesystee m ...... 37
Vloeistoffen en sm eermiddelen ....... 200
Vloeistofniveau ruitensproeier/ achterruitsproeier ............................. 176
Wielen
– reservewiel .................................... 192
– vervangen ....................................... 135
– wieluitlijning ................................... 192
Wielophanging ...................................... 191
Wieluitlijning ......................................... 194
Winterbanden ..................................... 194
Wisserbladen voorruit/achterruitwissers .............. 181
Zekeringen (verva ngen) ................... 153
Zijairbags .............................................. 106
Zonnekleppen....................................... 59
Sleutel zonder afstandsbediening .... 10
Sleutels .................................................. 8
Sneeuwkettingen
................................. 119
Snelheidsmeter .................................... 14
Stads-/achterlichten – bediening ........................................ 47
– lamp achter vervangen ................ 149
– lamp voor ve rvangen ................... 147
Start&Stop sy steem ............................ 79
Starten en rijden ................................. 109
Stilstand ................................................ 120
Stoelen – inklappen (achterbank) ................ 33
– reinigen ........................................... 184
– verstellen ........................................ 32
Stoelverste lling .................................... 32
Stopcontact .......................................... 59
Stuurbekrachtiging ..........................54-77
Stuurinrichting ...................................... 191
Stuurslot ............................................... 12
Stuurwiel (afstelling) ........................... 35
Fiat Group Automobiles S.p.A. - Parts&Services - Technical Services - Se\
rvice Engineering - Largo Senatore G. Agnelli, 3 - 1004 0 Volvera - Torino (Italia)
Druknummer 603.99.506NL – 05/2014 – 1 editie
207-210 PUNTO POP 1ed NL 25/03/14 16:40 Pagina 210
