service FIAT SCUDO 2010 Instructieboek (in Dutch)

50
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
RUITEN REINIGEN
Met de rechter hendel fig. 59kunt u de
ruitenwissers/-sproeiers en achterruit-
wisser/-sproeier (indien aanwezig) bedie-
nen.
RUITENWISSERS/SPROEIERS
Deze werken uitsluitend als de contact-
sleutel in stand Mstaat.
De draaiknop van de rechter hendel kan
in vier standen worden gezet:
0ruitenwissers uitgeschakeld;
Iwissen met interval;
1langzaam continu wissen;
2snel continu wissen.
STijdelijk wissen (een slag): als u de
hendel loslaat, springt deze direct
weer in stand 0 en schakelen de rui-
tenwissers automatisch uit.
Als u de hendel iets naar het stuur trekt
(onvergrendelde stand), schakelen de rui-
tensproeiers in, ongeacht de stand van de
draaiknop. Als het dimlicht of grootlicht
brandt, gaan gelijktijdig ook de koplamp-
sproeiers (indien aanwezig) werken. Ver-
volgens voeren de ruitenwissers een cy-
clus van drie slagen uit.Gebruik de ruitenwisser niet
om lagen sneeuw of ijs van de
voorruit te verwijderen. In die
omstandigheden grijpt, als de
ruitenwissers te zwaar worden belast, de
beveiliging in, die ervoor zorgt dat de rui-
tenwissers enkele seconden worden uit-
geschakeld. Als hierna de werking niet
wordt hervat (ook na een herstart van
de auto met de contactsleutel), wendt
u dan tot het Fiat Servicenetwerk.
Om het onderhoud (bijvoorbeeld het rei-
nigen van de voorruit of het vervangen van
de wisserbladen) eenvoudiger uit te kun-
nen voeren, gaan de ruitenwissers in een
verticale stand staan als de hendel naar be-
neden wordt bewogen binnen 60 secon-
den nadat de contactsleutel in stand Sis
gezet of is uitgenomen; de ruitenwissers
kunnen nu omhoog worden geklapt voor
het vervangen van de rubbers of voor het
reinigen.
BELANGRIJK Om eventuele schade aan
de carrosserie te voorkomen, mogen de
ruitenwissers uitsluitend omhoog worden
geklapt als ze eerst in verticale stand zijn
gezet volgens de hiervoor beschreven pro-
cedure.
fig. 59F0P0051m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 50

53
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

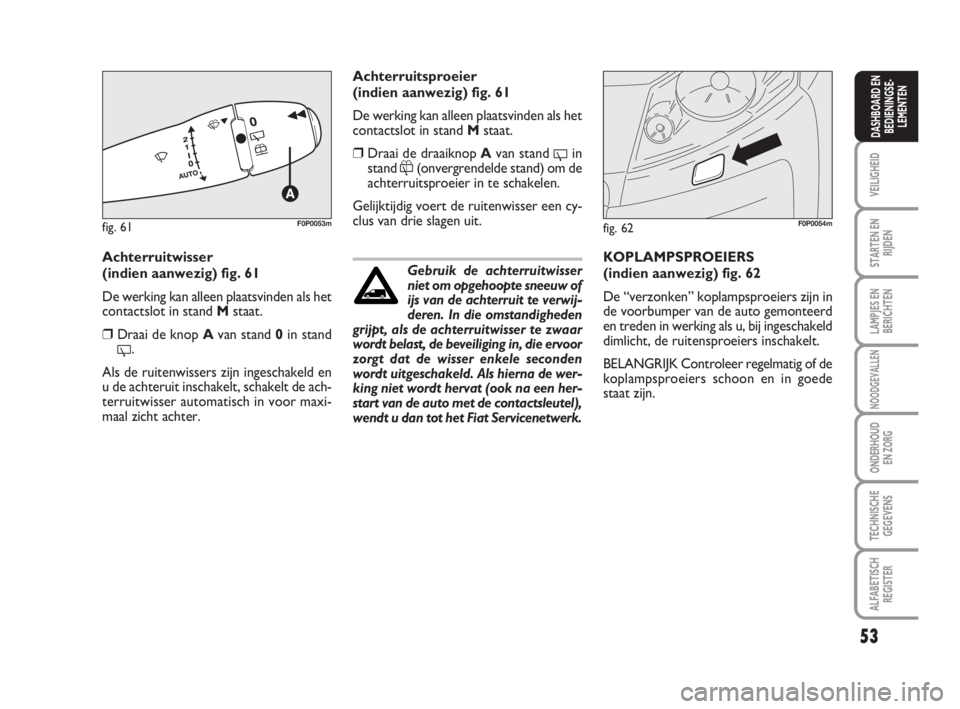

Achterruitwisser
(indien aanwezig) fig. 61
De werking kan alleen plaatsvinden als het
contactslot in stand Mstaat.
❒Draai de knop Avan stand 0in stand
'.
Als de ruitenwissers zijn ingeschakeld en
u de achteruit inschakelt, schakelt de ach-
terruitwisser automatisch in voor maxi-
maal zicht achter.KOPLAMPSPROEIERS
(indien aanwezig) fig. 62
De “verzonken” koplampsproeiers zijn in
de voorbumper van de auto gemonteerd
en treden in werking als u, bij ingeschakeld
dimlicht, de ruitensproeiers inschakelt.
BELANGRIJK Controleer regelmatig of de
koplampsproeiers schoon en in goede
staat zijn.
fig. 62F0P0054m
Gebruik de achterruitwisser
niet om opgehoopte sneeuw of
ijs van de achterruit te verwij-
deren. In die omstandigheden
grijpt, als de achterruitwisser te zwaar
wordt belast, de beveiliging in, die ervoor
zorgt dat de wisser enkele seconden
wordt uitgeschakeld. Als hierna de wer-
king niet wordt hervat (ook na een her-
start van de auto met de contactsleutel),
wendt u dan tot het Fiat Servicenetwerk.
Achterruitsproeier
(indien aanwezig) fig. 61
De werking kan alleen plaatsvinden als het
contactslot in stand Mstaat.
❒Draai de draaiknop Avan stand
'in
stand
&(onvergrendelde stand) om de
achterruitsproeier in te schakelen.
Gelijktijdig voert de ruitenwisser een cy-
clus van drie slagen uit.
fig. 61F0P0053m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 53

56
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Geprogrammeerde
snelheid wijzigen
Er zijn twee mogelijk-
heden om de gepro-
grammeerde snelheid
te verhogen:
Zonder gebruik van het gaspedaal:
❒druk op de knop Set +.
Kort indrukken verhoogt de snelheid
met 1 km/h.
Ingedrukt houden verhoogt de snelheid
in stappen van 5 km/h.
M.b.v. het gaspedaal:
❒verhoog de snelheid tot de gewenste
snelheid
❒druk op de knop Set + ofSet -.
Geprogrammeerde snelheid verlagen:
❒druk op de knop Set -.
Kort indrukken verlaagt de snelheid
met 1 km/h.
Ingedrukt houden verlaagt de snelheid
in stappen van 5 km/h.
F0P0330m F0P0336m
F0P0332m
F0P0337m F0P0325m
Functie uitschakelen
Zet de draaiknop in stand 0of verwijder
de contactsleutel uit het contactslot.
Geprogrammeerde snelheid
wissen
Als de auto stilstaat en de contactsleutel
uitgenomen is, dan wordt de snelheid uit
het geheugen van het systeem gewist.
F0P0328m
Storingen in de werking
De geprogrammeerde snelheid wordt ge-
wist en vervangen door drie streepjes.
Wendt u tot het Fiat Servicenetwerk om
het systeem te laten controleren.Correct gebruik
Let op als de geprogrammeerde snelheid
wordt gewijzigd door de knop ingedrukt
te houden, omdat de snelheid snel ver-
hoogd of verlaagd kan worden.
Gebruik de cruise-control niet tijdens het
rijden op gladde wegen of in druk verkeer.
Op steile afdalingen kan de cruise-control
niet verhinderen dat de auto sneller dan
de geprogrammeerde snelheid gaat rijden.
De cruise-control vormt in geen enkele si-
tuatie een ontheffing voor het negeren van
de wettelijke snelheidslimieten of een ver-
vanging voor de waakzaamheid en ver-
antwoordelijkheid van de bestuurder.
Voorkom dat de werking van de pedalen
wordt gehinderd:
– controleer of de vloermat correct ge-
plaatst is
– plaats niet meerdere vloermatten op el-
kaar.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 56

59
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
F0P0333m F0P0341m

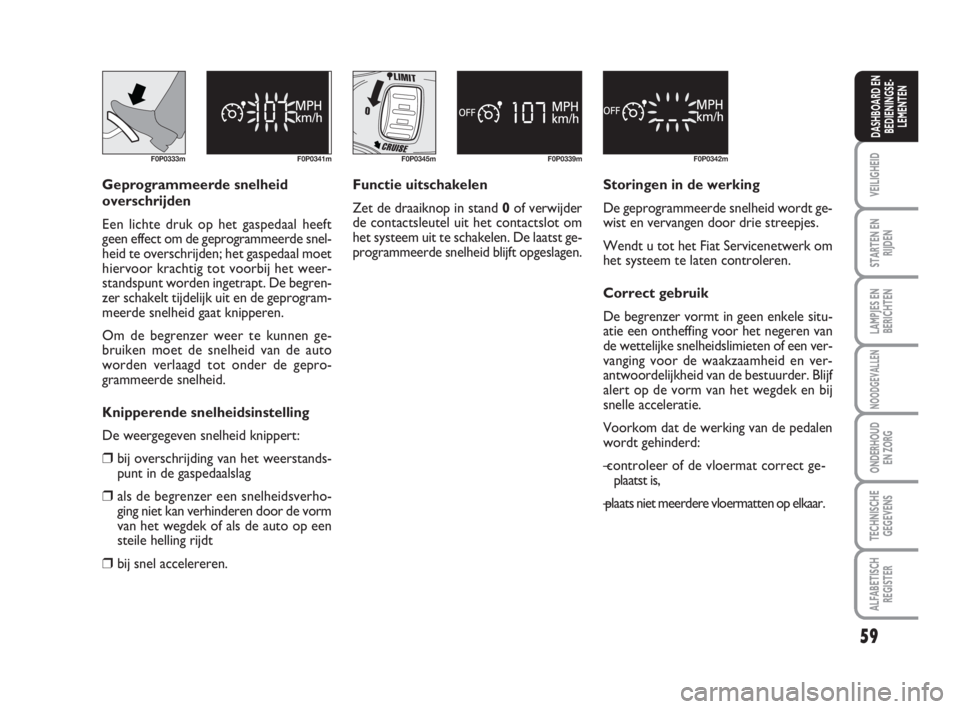

Geprogrammeerde snelheid
overschrijden
Een lichte druk op het gaspedaal heeft
geen effect om de geprogrammeerde snel-
heid te overschrijden; het gaspedaal moet
hiervoor krachtig tot voorbij het weer-
standspunt worden ingetrapt. De begren-
zer schakelt tijdelijk uit en de geprogram-
meerde snelheid gaat knipperen.
Om de begrenzer weer te kunnen ge-
bruiken moet de snelheid van de auto
worden verlaagd tot onder de gepro-
grammeerde snelheid.
Knipperende snelheidsinstelling
De weergegeven snelheid knippert:
❒bij overschrijding van het weerstands-
punt in de gaspedaalslag
❒als de begrenzer een snelheidsverho-
ging niet kan verhinderen door de vorm
van het wegdek of als de auto op een
steile helling rijdt
❒bij snel accelereren.Functie uitschakelen
Zet de draaiknop in stand 0of verwijder
de contactsleutel uit het contactslot om
het systeem uit te schakelen. De laatst ge-
programmeerde snelheid blijft opgeslagen.Storingen in de werking
De geprogrammeerde snelheid wordt ge-
wist en vervangen door drie streepjes.
Wendt u tot het Fiat Servicenetwerk om
het systeem te laten controleren.
Correct gebruik
De begrenzer vormt in geen enkele situ-
atie een ontheffing voor het negeren van
de wettelijke snelheidslimieten of een ver-
vanging voor de waakzaamheid en ver-
antwoordelijkheid van de bestuurder. Blijf
alert op de vorm van het wegdek en bij
snelle acceleratie.
Voorkom dat de werking van de pedalen
wordt gehinderd:
– controleer of de vloermat correct ge-
plaatst is,
– plaats niet meerdere vloermatten op elkaar.
F0P0345m F0P0339mF0P0342m
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 59

65
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 75F0P0066m
fig. 74F0P0065mfig. 76/aF0P0067m
INTERIEURUITRUSTING
DASHBOARDKASTJE
fig. 74-75
Trek aan de handgreep A-fig. 74om het
dashboardkastje te openen.
In de klep zitten uitsparingen waarin u als
de auto stilstaat bekers en blikjes kunt
plaatsen, en een pennenhouder.
Het dashboardkastje is voorzien van een
slot. U kunt het slot met de contactsleu-
tel bedienen.
OPBERGVAKKEN
Boven de zonnekleppen bevinden zich op-
bergvakken voor het snel opbergen van
lichte voorwerpen (bijv. documenten, we-
genkaarten enz.).
Afhankelijk van het uitrustingsniveau kun-
nen de opbergvakken zijn voorzien van
een klep A-fig. 76/a.
BELANGRIJKHet opbergvak is ont-
worpen voor een belasting tot maximaal 3
kg per zijde. Plaats er geen zwaardere
voorwerpen in en houdt u er niet aan vast.
Gebruik de handgrepen aan de zijkant
voor ondersteuning.
fig. 76/bF0P0346m
PASSENVAK
Beschikbaar afhankelijk van het uitrus-
tingsniveau van de auto. Het middelste vak sluit aan bij de “op-
bergtunnel” voor het vervoer van lange en
lichte voorwerpen (elektriciteitspijpen,
kunststof leidingen enz.): wendt u tot het
Fiat Servicenetwerk.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:55 Pagina 65

72
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 99F0P00906m
KINDERVEILIGHEIDSSLOT
Hierdoor kunnen de zijschuifdeuren niet
van binnenuit geopend worden.
Druk voor inschakeling op de knop A-fig. 99
op het schakelaarpaneel op de midden-
console.
Het lampje op de knop Agaat branden als
dit systeem wordt ingeschakeld.
Het systeem blijft ook ingeschakeld na het
elektrisch ontgrendelen van de portieren.
fig. 97F0P0085mfig. 98
B
F0P0352m
CENTRALE
PORTIERVERGRENDELING
Van buitenaf
Gebruik de afstandsbediening voor het
ver-/ontgrendelen van de auto.
Van binnenuit fig. 97
Als de knop Aeen keer wordt
ingedrukt, worden de portieren/deuren
centraal vergrendeld.
Door de knop nogmaals in te drukken
worden alle sloten ontgrendeld.
Deze knop werkt niet als de auto van bui-
tenaf is vergrendeld m.b.v. de afstandsbe-
diening of de sleutel.
∫
Overvalbeveiliging
Het systeem vergrendelt de portieren
automatisch zodra de auto sneller dan 10
km/h rijdt.
In-/uitschakelen
Houd bij contactsleutel in stand Mde
knopAeven ingedrukt om de functie in
of uit te schakelen.
Laadruimte
(indien aanwezig) fig. 98
Door het indrukken van knop Bkunnen
de achterdeuren worden ver-/ontgren-
deld. Deze functie is ingesteld op het mo-
ment dat de auto wordt afgeleverd. Het
onderscheid in de ontgrendeling tussen de
cabine en de laadruimte kan op verzoek
worden uitgeschakeld. Wendt u tot het
Fiat Servicenetwerk.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:56 Pagina 72

78
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
WIELOPHANGING MET
LUCHTVERING
Enkele uitvoeringen kunnen als optional
zijn uitgerust met achterwielophanging
met luchtvering.
Afhankelijk van de uitvoering kan de rij-
hoogte handmatig of automatisch worden
geregeld.
HANDMATIGE REGELING
De bedieningsknoppen fig. 109bevinden
zich rechtsachter in de auto.
Hoogteverstelling
De hoogteverstelling wijzigt van een
maximum hoogtevia een tussen-
hoogtenaar een minimum hoogte. Als
de twee uitersten, maximum of minimum,
worden bereikt, dan klinken er 3 “biep”-
geluiden.
Als twee keer op knop A(als de auto op
de minimum hoogte staat) of knop B(als
de auto op de maximum hoogte staat)
wordt gedrukt, dan regelt het systeem de
rijhoogte automatisch op de tussenstand.
fig. 109F0P0102m
Voordat u bij geopende por-
tieren overgaat tot handmati-
ge regeling, moet u ervoor
zorgen dat u rond de auto ge-
noeg ruimte hebt om deze handeling uit
te voeren.
Eerste gebruik
Druk om het systeem te initialiseren 2 se-
conden op de knop C-fig. 109.
Storingen in de werking
Als u de knoppen bedient en de niveau-
regeling werkt niet, dan klinken er 3 akoe-
stische signalen om een storing in het sys-
teem aan te geven. De storing kan de vol-
gende oorzaken hebben:
❒het rempedaal is ingetrapt en de con-
tactsleutel staat in stand M;
❒de handmatige regeling van het systeem
is te vaak gebruikt;
❒de accu is niet voldoende opgeladen (of
is volledig leeg);
❒een defect in de wielophanging met
luchtvering.
Als het akoestische signaal blijft klinken,
wendt u dan tot het Fiat Servicenetwerk. Bij stilstaande auto met draaiende of uit-
gezette motor, kan het gewenste niveau
worden ingesteld.
Bij uitgezette motor is de handmatige re-
geling alleen een beperkt aantal keren be-
schikbaar.
BELANGRIJK Voer deze handelingen al-
tijd uit bij stilstaande auto en:
❒gesloten voorportieren en zijdeuren;
❒aangetrokken handrem;
❒zonder het rempedaal in te trappen.
018-080 ScudoG9 NL:018-080 ScudoG9 NL 24-11-2008 10:56 Pagina 78

81
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de ko-
plampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot het
Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand Mstaat en de dimli-
chten zijn ingeschakeld. Als de auto bela-
den is, helt hij achterover. Het gevolg is dat
de lichtbundel meer naar boven schijnt. De
stand van de koplampen moet nu worden
gecorrigeerd.Koplampen afstellen fig. 112
Zet de regelknop fig. 112op een stand
die overeenkomt met de vervoerde
lading, zoals in onderstaande tabel is
aangegeven.
Stand 0- een of twee personen op de
voorstoelen;
Stand 1- vijf personen;
Stand 2- vijf personen + bagage in de ba-
gageruimte;
Stand 3- acht personen + bagage in de
bagageruimte of bestuurder +
maximale lading in de bagage-
ruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.
MISTLAMPEN VOOR
AFSTELLEN (indien aanwezig)
Wendt u voor controle of afstelling tot het
Fiat Servicenetwerk.
fig. 112F0F0103m
081-092 ScudoG9 NL:081-092 ScudoG9 NL 24-11-2008 10:57 Pagina 81

82
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers.
Bovendien zijn er wettelijke voorschriften
met betrekking tot de koplampafstelling.
Voor optimaal zicht en zichtbaarheid moe-
ten de koplampen op de juiste wijze zijn
afgesteld.
Wendt u voor controle of afstelling tot het
Fiat Servicenetwerk.ABS
Als u niet eerder in een auto met ABS hebt
gereden, raden wij u aan het systeem eer-
st een paar keer uit te proberen op een glad
wegdek. Verlies hierbij de veiligheid niet uit
het oog en houdt u aan de wetgeving van
het land waarin u zich bevindt. Bovendien
raden wij u aan de volgende aanwijzingen
aandachtig te lezen.
Het ABS dat geïntegreerd is in het remsy-
steem, voorkomt dat tijdens het remmen
de wielen blokkeren, ongeacht de condi-
tie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van
een of meerdere wielen. Hierdoor blijft de
auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking force Distribution), die
de remdruk verdeelt tussen de voor- en
achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode no-
dig van ongeveer 500 km (bij een nieuwe
auto of nadat de remblokken/-schijven zijn
vervangen): tijdens deze periode moet
bruusk, herhaaldelijk of langdurig remmen
worden voorkomen.Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen onno-
dige risico’s worden genomen.
ATTENTIE!
ACTIVERING VAN HET
SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk is uw
snelheid aan te passen aan de beschikbare
grip op het wegdek.
Als het ABS in werking
treedt , dan is de grip van de
banden op het wegdek beperkt : u
dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE!
081-092 ScudoG9 NL:081-092 ScudoG9 NL 24-11-2008 10:57 Pagina 82

83
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwing-
slampje
>op het instrumentenpaneel en
verschijnt er een melding op het multi-
functionele display (indien aanwezig), (zie
het hoofdstuk “Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de di-
chtstbijzijnde werkplaats van het Fiat Ser-
vicenetwerk om het systeem te laten con-
troleren.BRAKE ASSIST
(remregeling bij noodstops
geïntegreerd in ESP)
(indien aanwezig)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal wordt
ingetrapt) en verhoogt de druk in het rem-
circuit aanzienlijk, waardoor sneller en kra-
chtiger door het systeem wordt geremd.
De Brake Assist wordt, bij uitvoeringen die
zijn uitgerust met ESP, uitgeschakeld bij
een storing in het ESP (lampje
™brandt).
Als het ABS in werking
treedt , merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt ; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!
Storing in EBD
Bij een storing branden de waar-
schuwingslampjes
>,xen STOP op het
instrumentenpaneel en verschijnt er een
melding (indien aanwezig) op het multi-
functionele display (zie het hoofdstuk
“Lampjes en berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde werkplaats
van het Fiat Servicenetwerk om het sy-
steem te laten controleren.
Als alleen het waarschuwing-
slampje xop het instru-
mentenpaneel gaat branden (op het
multifunctionele display (indien
aanwezig) verschijnt ook een melding),
stop dan onmiddellijk en wendt u tot
het Fiat Servicenetwerk. Als er vloei-
stof lekt uit het hydraulische systeem,
wordt de werking van zowel het con-
ventionele remsysteem als het ABS in
gevaar gebracht .
ATTENTIE!
081-092 ScudoG9 NL:081-092 ScudoG9 NL 24-11-2008 10:57 Pagina 83
