Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat SCUDO.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructieboekje bevat in-
formatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat SCUDO volledig te benutten.
Wij raden u aan om de aanwijzingen en tips bij de onderstaande symbolen aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde “Service- en garantiehandleiding” vindt u de extra service van Fiat:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Fiat SCUDO beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting, de motoruitvoering
en het model van de auto die u gekocht hebt.
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 1
Page 3 of 210

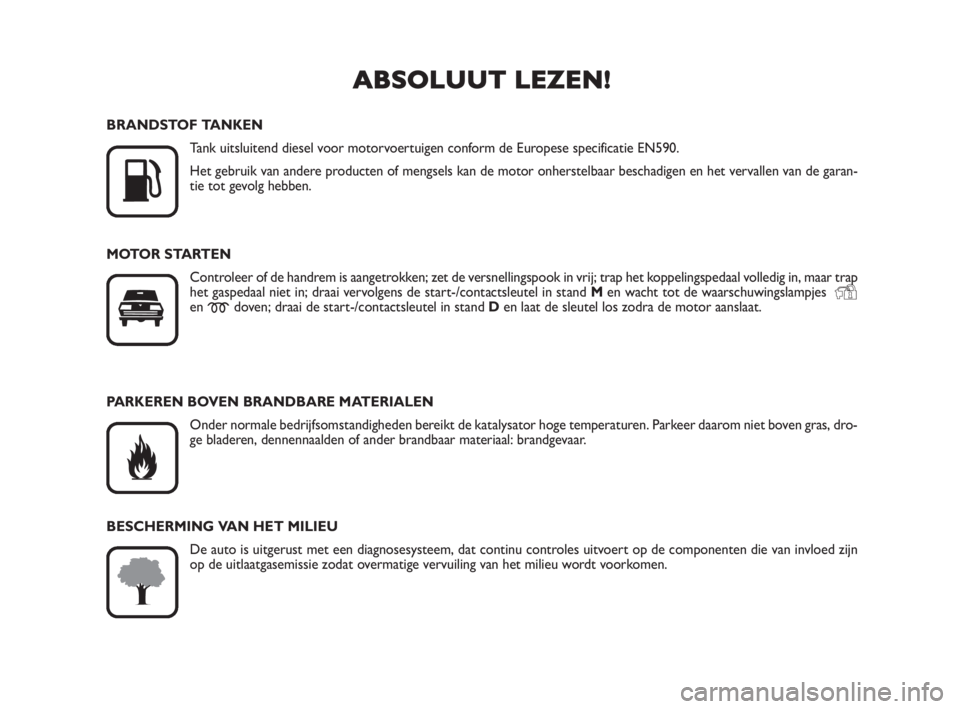

ABSOLUUT LEZEN!
K
BRANDSTOF TANKEN
Tank uitsluitend diesel voor motorvoertuigen conform de Europese specificatie EN590.
Het gebruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen van de garan-
tie tot gevolg hebben.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het koppelingspedaal volledig in, maar trap
het gaspedaal niet in; draai vervolgens de start-/contactsleutel in stand Men wacht tot de waarschuwingslampjes
Yenmdoven; draai de start-/contactsleutel in stand Den laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Parkeer daarom niet boven gras, dro-
ge bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat continu controles uitvoert op de componenten die van invloed zijn
op de uitlaatgasemissie zodat overmatige vervuiling van het milieu wordt voorkomen.
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 2
Page 4 of 210

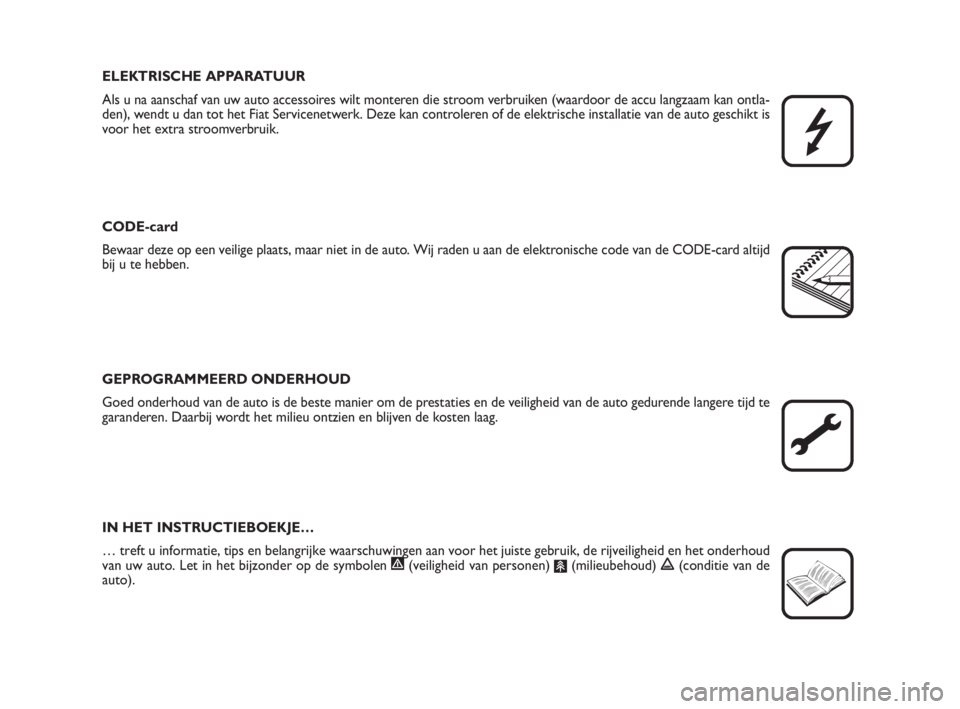

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken (waardoor de accu langzaam kan ontla-
den), wendt u dan tot het Fiat Servicenetwerk. Deze kan controleren of de elektrische installatie van de auto geschikt is
voor het extra stroomverbruik.
CODE-card
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan de elektronische code van de CODE-card altijd
bij u te hebben.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto is de beste manier om de prestaties en de veiligheid van de auto gedurende langere tijd te
garanderen. Daarbij wordt het milieu ontzien en blijven de kosten laag.
IN HET INSTRUCTIEBOEKJE…
… treft u informatie, tips en belangrijke waarschuwingen aan voor het juiste gebruik, de rijveiligheid en het onderhoud
van uw auto. Let in het bijzonder op de symbolen
"(veiligheid van personen) #(milieubehoud) !(conditie van de
auto).
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 3
Page 5 of 210
4
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTENDASHBOARD........................................................................ 5
SYMBOLEN........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ....................................................................... 7
DIEFSTALALARM ................................................................. 10
START-/CONTACTSLOT .................................................... 12
INSTRUMENTENPANEEL................................................. 13
INSTRUMENTEN................................................................ 14
DISPLAY................................................................................... 15
ONDERHOUDSMETER...................................................... 16
TRIP COMPUTER................................................................. 17
ZITPLAATSEN VOOR ......................................................... 17
ZITPLAATSEN ACHTER ..................................................... 20
OPSTELLING STOELEN..................................................... 22
HOOFDSTEUNEN.............................................................. 23
STUURWIEL .......................................................................... 24
SPIEGELS ................................................................................ 25
VERWARMING EN VENTILATIE ..................................... 27
AIRCONDITIONING, HANDBEDIEND....................... 31
KLIMAATREGELING, AUTOMATISCH
MET GESCHEIDEN REGELING........................................ 37
DRIEZONE-AIRCONDITIONING................................... 45
BUITENVERLICHTING...................................................... 47
RUITEN REINIGEN ............................................................. 50
SNELHEIDSREGELAAR (CRUISE-CONTROL)............... 54SNELHEIDSBEGRENZER.................................................... 57
PLAFONDVERLICHTING................................................. 60
BEDIENINGSKNOPPEN..................................................... 61
BRANDSTOFNOODSCHAKELAAR............................... 64
INTERIEURUITRUSTING.................................................... 65
PORTIEREN .......................................................................... 69
ROLHOES VOOR AFDEKKEN BAGAGERUIMTE ....... 73
RUITBEDIENING ................................................................. 74
MOTORKAP .......................................................................... 76
IMPERIAAL/SKIDRAGER................................................... 77
WIELOPHANGING MET LUCHTVERING.................... 78
AANWIJZINGEN VOOR HET LADEN .......................... 79
KOPLAMPEN ........................................................................ 81
ABS .......................................................................................... 82
ESP ........................................................................................... 84
EOBD ...................................................................................... 87
PARKEERSENSOREN......................................................... 88
AUTORADIO......................................................................... 89
EXTRA ACCESSOIRES ....................................................... 90
TANKEN MET DE AUTO................................................... 91
BESCHERMING VAN HET MILIEU ................................. 92
D D
A A
S S
H H
B B
O O
A A
R R
D D
E E
N N
B B
E E
D D
I I
E E
N N
I I
N N
G G
S S
E E
L L
E E
M M
E E
N N
T T
E E
N N
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 4
Page 6 of 210
5
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen per uit-
voering verschillen.
1.Verstelbare uitstroomopeningen zijkant - 2.Vaste uitstroomopeningen zijkant - 3.Linker hendel: bediening buitenverlichting - 4.In-
strumentenpaneel - 5.Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer - 6.Bedieningsknoppen op het dash-
board - 7.Verstelbare luchtroosters midden - 8.Frontairbag passagierszijde (indien aanwezig) - 9.Dashboardkastje - 10.Auto-
radio (indien aanwezig) - 11.Bedieningsknoppen verwarming/ventilatie/airconditioning - 12.Bedieningshendel autoradio (indien aan-
wezig) - 13.Frontairbag bestuurderszijde - 14.Hendel stuurwielverstelling
F0P0600mfig. 1
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 5
Page 7 of 210
6
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
SYMBOLEN
Op of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een
bepaalde kleur aangebracht met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen, als u met het be-
treffende onderdeel te maken krijgt.
FIAT CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de start-/con-
tactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd
signaal en vervolgens aan de regeleenheid
van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van
de motor mogelijk maakt.
Bij krachtige stoten kunnen de
elektronische componenten in
de sleutel beschadigd worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand Mdraait, dan stuurt het Fiat CO-
DE-systeem een code naar de regeleenheid
van de motor die, als de code wordt herkend,
de blokkering van de functies opheft.
De code wordt alleen verzonden als de re-
geleenheid van het Fiat CODE-systeem de
door de sleutel verzonden code heeft her-
kend.
Iedere keer als u de contactsleutel in stand
Szet, schakelt de Fiat CODE de functies
van de elektronische regeleenheid van de
motor uit.
In dat geval raden wij u aan de sleutel in
stand Sen vervolgens in stand Mte draai-
en; als de motor geblokkeerd blijft, probeer
het dan opnieuw met de andere geleverde
sleutels. Als de motor nog niet aanslaat,
wendt u dan tot het Fiat Servicenetwerk.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot het Fiat Servicenet-
werk wenden.
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 6
Page 8 of 210
7
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Ga voor het inklappen in de handgreep
als volgt te werk:
❒houd het knopje Bingedrukt en ver-
plaats de metalen baard A;
❒laat het knopje Blos en draai de
metalen baard Atotdat hij op de juis-
te wijze is ingeklapt en vergrendeld.
DE SLEUTELS
CODE-CARD fig. 2
Bij de auto worden twee sleutels geleverd
en de CODE-card waarop staat aangege-
ven:
Ade elektronische code;
Bde mechanische code van de sleutels
die bij de bestelling van duplicaat-
sleutels aan het Fiat Servicenetwerk
moet worden gemeld.
Wij raden u aan de elektronische code van
de CODE-card A-fig. 2altijd bij u te heb-
ben.
BELANGRIJK Om schade aan de elektro-
nische schakelingen in de sleutels te voor-
komen, mogen de sleutels niet aan direc-
te zonnestraling worden blootgesteld.
Als de auto wordt verkocht ,
moeten alle sleutels en de
CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
fig. 2F0P0003m
fig. 3F0P0004m
fig. 3aF0P0321m
SLEUTEL MET
AFSTANDSBEDIENING fig. 3/a
De metalen baard Abevindt zich in de
handgreep en dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tank-
dop.
Druk op het knopje Bvoor het uitklap-
pen van de metalen baard.
Druk het knopje B alleen in
als de sleutel ver genoeg van
het lichaam (speciaal de ogen) en van
voorwerpen die snel beschadigen (bij-
voorbeeld kledingstukken) is verwij-
derd. Laat de sleutel nooit onbeheerd
achter om te voorkomen dat anderen,
met name kinderen, de sleutel kunnen
gebruiken en per ongeluk op de knop
drukken.
ATTENTIE!
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 7
Page 9 of 210
8
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Als een voorportier geopend of niet
goed gesloten is, dan wordt de centrale
vergrendeling niet uitgevoerd.
Dead Lock (indien aanwezig)
Als u de knop
∫op de afstandsbediening
(indien aanwezig) twee keer binnen vijf se-
conden indrukt, schakelt het dead lock-
systeem in (supervergrendeling van de
portieren).
Als het dead lock-systeem wordt inge-
schakeld, gaan de richtingaanwijzers on-
geveer twee seconden branden.
Het dead lock-systeem verhindert de be-
diening van de handgrepen aan de binnen-
en buitenzijde van de portieren.
Informatie van het lampje op het
dashboard
Als u de portieren vergrendelt, gaat het
lampjeA-fig. 4knipperen (bewakings-
functie).
Als u de portieren vergrendelt en een of
meerdere portieren zijn niet goed geslo-
ten, dan gaat op het instrumentenpaneel
het lampje
9branden.
fig. 4F0P0006m
Cabineportieren ontgrendelen
Als deze knop een keer wordt
ingedrukt, worden uitsluitend de
portieren van de cabine ontgrendeld.
De richtingaanwijzers knipperen twee
keer. Door een tweede keer op deze
knop te drukken, worden ook de zij- en
achterdeuren ontgrendeld.
Deze selectieve ontgrendelwijze is
ingesteld op het moment dat de auto
wordt afgeleverd. Het onderscheid in de
ontgrendeling tussen de cabine en de
laadruimte kan op verzoek worden
uitgeschakeld. Wendt u tot het Fiat
Servicenetwerk.
Laadruimte ontgrendelen
Als u deze knop indrukt,
ontgrendelen alle achterdeuren.
Dit onderscheid in de vergrendeling tussen
de cabine en de laadruimte is een
praktische beveiliging, waardoor de toegang
tot een tijdelijk onbemand gedeelte van de
auto kan worden afgesloten.
Centrale vergrendeling
Als deze knop een keer wordt
ingedrukt, worden zowel de
cabineportieren als de achterdeuren
vergrendeld. De richtingaanwijzers
knipperen een keer.
∫
`
ª
Zorg dat er geen personen in
de auto zijn als de superver-
grendeling is ingeschakeld.
ATTENTIE!
BELANGRIJK Als het dead lock-systeem
vanuit het interieur van de auto is inge-
schakeld, dan wordt overgeschakeld op de
normale vergrendeling, zodra de motor
wordt gestart.
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 8
Page 10 of 210
9
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Lege batterijen zijn schadelijk
voor het milieu. Ze moeten in
een daarvoor bestemde che-
mobox of afvalbak worden
gedeponeerd. Ze kunnen ook ingeleverd
worden bij het Fiat Servicenetwerk, dat
vervolgens voor de afvoer zorgt .
fig. 5F0P0007mfig. 6F0P0008m
Extra afstandsbedieningen
bestellen
Het systeem kan maximaal 8 afstandsbe-
dieningen herkennen. Als u in de loop der
tijd een nieuwe afstandsbediening nodig
hebt, kunt u zich tot het Fiat Servicenet-
werk wenden. Neem dan de CODE-card,
een identiteitsbewijs en het kentekenbe-
wijs mee.
Batterij vervangen van de sleutel
met afstandsbediening
Ga voor het vervangen van de batterij als
volgt te werk:
❒open met behulp van een schroeven-
draaier de twee helften AenB-fig. 6
op het door de pijl fig. 5aangegeven
punt;
❒verwijder en vervang de batterij C-fig.
6;
❒plaats de twee helften weer op elkaar
en controleer of ze goed vastgeklikt zit-
ten.Afstandsbediening opnieuw
initialiseren
Als de batterij is vervangen of als de accu
(van de auto) losgekoppeld is geweest, dan
moet de afstandsbediening op de volgen-
de wijze worden geïnitialiseerd:
❒Wacht ten minste een minuut voordat
de afstandsbediening wordt gebruikt en
houd de afstandsbediening in stand A.
❒Steek de sleutel met de afstandsbedie-
ning in het contactslot.
❒Druk binnen tien seconden gedurende
ten minste 5 seconden op een van de
twee knoppen (
∫ofª).
❒Verwijder de sleutel met de afstands-
bediening uit het contactslot.
❒Wacht ten minste een minuut voordat
de afstandsbediening wordt gebruikt.
De afstandsbediening werkt nu weer.
001-017 ScudoG9 NL.qxp:001-017 ScudoG9 NL.qxp 24-11-2008 10:54 Pagina 9
