radio FIAT SCUDO 2010 Manual de Uso e Manutenção (in Portuguese)

4
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOSTABLIER PORTA-INSTRUMENTOS .............................. 5
SÍMBOLOS ............................................................................ 6
O SISTEMA FIAT CODE ................................................... 6
AS CHAVES .......................................................................... 7
ALARME ................................................................................. 10
DISPOSITIVO DE ARRANQUE ...................................... 12
QUADRO DE INSTRUMENTOS .................................... 13
INSTRUMENTOS DE BORDO ....................................... 14
DISPLAY .................................................................................. 15
INDICADOR DE MANUTENÇÃO ................................ 16
TRIP COMPUTER................................................................. 17
BANCOS DIANTEIROS .................................................... 17
BANCOS TRASEIROS ....................................................... 20
DISPOSIÇÕES INTERNAS DOS BANCOS ................. 22
APOIOS PARA A CABEÇA .............................................. 23
VOLANTE ............................................................................. 24
ESPELHOS RETROVISORES ............................................. 25
AQUECIMENTO E VENTILAÇÃO ................................ 27
CLIMATIZADOR MANUAL ............................................ 31
CLIMATIZADOR AUTOMÁTICO BI-ZONA ............. 37
CLIMATIZADOR TRI-ZONA ........................................... 45
LUZES EXTERNAS ............................................................. 47
LIMPEZA DOS VIDROS .................................................... 50REGULADOR DA VELOCIDADE CRUISE CONTROL 54
LIMITADOR DE VELOCIDADE "LIMIT" ...................... 57
PLAFONIERS ........................................................................ 60
COMANDOS ....................................................................... 61
INTERRUPTOR DE CORTE DE COMBUSTÍVEL ...... 64
EQUIPAMENTOS INTERNOS .......................................... 65
PORTAS ................................................................................. 69
CORTINA COBRE-BAGAGENS DE CORRER ............ 73
VIDROS ELECTRICOS ...................................................... 74
CAPOT DO MOTOR ........................................................ 76
PREDISPOSIÇÃO DO PORTA-BAGAGENS/
PORTA-ESQUIS ................................................................... 77
SUSPENSÕES PNEUMÁTICAS ......................................... 78
CONSELHOS PARA A CARGA ....................................... 79
FARÓIS ................................................................................... 81
SISTEMA ABS ....................................................................... 82
SISTEMA ESP ........................................................................ 84
SISTEMA EOBD ................................................................... 87
SENSORES DE ESTACIONAMENTO ........................... 88
AUTO-RÁDIO ..................................................................... 89
ACESSÓRIOS COMPRADOS PELO UTENTE ............ 90
ABASTECIMENTO DO VEÍCULO ................................. 91
PROTECÇÃO DO MEIO AMBIENTE ........................... 92
T T
A A
B B
L L
I I
E E
R R
E E
C C
O O
M M
A A
N N
D D
O O
S S

TABLIER PORTA-INSTRUMENTOS
A presença e a posição dos comandos, dos instrumentos e sinalizadores podem variar em função das versões.
1.Bocais de ar laterais orientáveis - 2.Bocais de ar laterais fixos - 3.Alavanca esquerda: comando das luzes externas - 4.Quadro
de instrumentos - 5.Alavanca direita: comandos do limpa pára-brisas, limpa vidro-traseiro, trip computer - 6.Comandos no tablier
- 7.Bocais de ar centrais orientáveis - 8.Air bag frontal lado passageiro (se previsto) - 9.Gaveta porta-objectos - 10.Auto-rádio
(se prevista) - 11.Comandos aquecimento/ventilação/climatização - 12.Alavanca de comandos do auto-rádio (se prevista)
13.Air bag frontal lado direcção - 14. Alavanca de regulação do volante
5
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
F0P0600mfig. 1

89
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
AVISOS GERAIS
❒Durante as manobras de estaciona-
mento prestar sempre a máxima
atenção aos obstáculos que podem en-
contrar-se sobre ou sob o sensor.
❒Os objectos situados a distância apro-
ximada, em algumas circunstâncias não
são de facto detectados pelo sistema
e portanto, podem danificar o veículo
ou ser danificados.
❒As sinalizações enviadas pelo sensor
podem ser alteradas pela danificação
dos sensores, pela sujeira, neve ou ge-
lo que se depositaram sobre os senso-
res ou por sistemas a ultrasons (por
ex.: travões pneumáticos de camiões ou
martelos pneumáticos) presentes nas
proximidades. Para o correcto funciona-
mento do sistema, é indis-
pensável que os sensores se-
jam sempre limpos da lama,
sujeira, neve ou gelo. Durante a lim-
peza dos sensores prestar a máxima
atenção a não arranhá-los ou danifi-
cá-los; evitar o uso de panos secos, ru-
gosos ou duros. Os sensores devem ser
lavados com água limpa, eventual-
mente com a adição de shampoo pa-
ra automóveis.
A responsabilidade do esta-
cionamento e de outras ma-
nobras perigosas é sempre e somente
do condutor. Ao efectuar estas mano-
bras, certifique-se sempre que no es-
paço de manobra não sejam presen-
tes nem pessoas (especialmente as
crianças) nem animais. Os sensores de
estacionamento constituem uma ajuda
para o condutor, o qual porém nunca
deve reduzir a atenção durante as ma-
nobras potencialmente perigosas mes-
mo se realizadas a baixa velocidade.
AVISO
FUNCIONAMENTO
COM ATRELADO
Desactive os sensores de estacionamento
em caso de uso do veículo com atrelado.AUTO-RÁDIO
(se previsto)
Por quanto concerne o funcionamento do
auto-rádio com leitor de Compact
Disc/Compact Disc MP3 (se previsto)
consulte o Suplemento em anexo ao pre-
sente Manual de Uso e Manutenção.
SISTEMA DE PREDISPOSIÇÃO
AUTO-RÁDIO (se previsto)
Por quanto concerne o auto-rádio insta-
lado no veículo e o relativo sistema, ver
quanto descrito no Suplemento “Auto-rá-
dio” em anexo a este Manual de Uso e
Manutenção.
Para a ligação à predispo-
sição presente no veículo, di-
rija-se à Rede de Assistência Fiat de
modo a prevenir qalquer possível in-
conveniente que possa comprometer
a segurança do veículo.
AVISO

90
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
TRANSMISSORES RÁDIO
E TELEMÓVEIS
Os aparelhos rádiotransmissores (tele-
móveis, e-tacs, CB e semelhantes) não po-
dem ser utilizados no interno do veículo,
a menos de utilizar uma antena separada
montada ao externo do veículo.
AVISO O uso destes dispositivos no in-
terno do habitáculo (sem antena externa)
pode causar, além de potenciais danos pa-
ra a saúde dos passageiros, funcionamen-
tos irregulares nos sistemas electrónicos
de cujo o veículo é equipado, compro-
metendo a segurança do veículo.
Além disso, a eficiência de transmissão e
de recepção destes aparelhos pode resul-
tar degradada pelo efeito de blindagem do
chassis do veículo.
Por quanto concerne o uso dos telemó-
veis (GSM, GPRS, UMTS) equipados de
homologação oficial CE, se recomenda de
repeitar sempre as instruções fornecidas
pelo fabricante do telemóvel.ACESSÓRIOS
COMPRADOS PELO
UTENTE
Se, depois da compra do veículo, se deseja
instalar a bordo acessórios eléctricos que
necessitam de alimentação eléctrica per-
manente (auto-rádio, anti-roubo por sa-
télite, etc.) ou sempre que gravam no ba-
lanço eléctrico, dirija-se à Rede de As-
sistência Fiat, que além de sugerir os dis-
positivos mais idóneos que pertencem à
Lineaccessori Fiat, verificará se o sistema
eléctrico do veículo é em grau de susten-
tar a carga pedida, ou se, ao contrário, se-
ja necessário integrá-la com uma bateria
aumentada.INSTALAÇÃO DE
DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS
Os dispositivos eléctricos/electrónicos ins-
talados depois da compra do veículo e no
âmbito do serviço de pós-venda devem
ser completos da marca:
A Fiat Auto S.p.A. autoriza a montagem
de aparelhons transrceptores, com a con-
dição que as instalações sejam realizadas
perfeitamente, respeitando as indicações
do fabricante, e num centro especializado.
AVISO A montagem de dispositivos que
comportem modificações das caracterís-
ticas do veículo, podem determinar o re-
tiro da autorização de circulação por par-
te das autoridades encarregadas e o even-
tual decaimento da garantia limitadamen-
te aos defeitos causados pela supradita
modificação ou a esta directamente ou in-
directamente reconduzíveis.
A Fiat Auto S.p.A. declina qualquer res-
ponsabilidade pelos danos derivantes da
instalação de acessórios não fornecidos ou
recomendados pela Fiat Auto S.p.A. e ins-
talados não em conformidades das pres-
crições fornecidas.

147
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

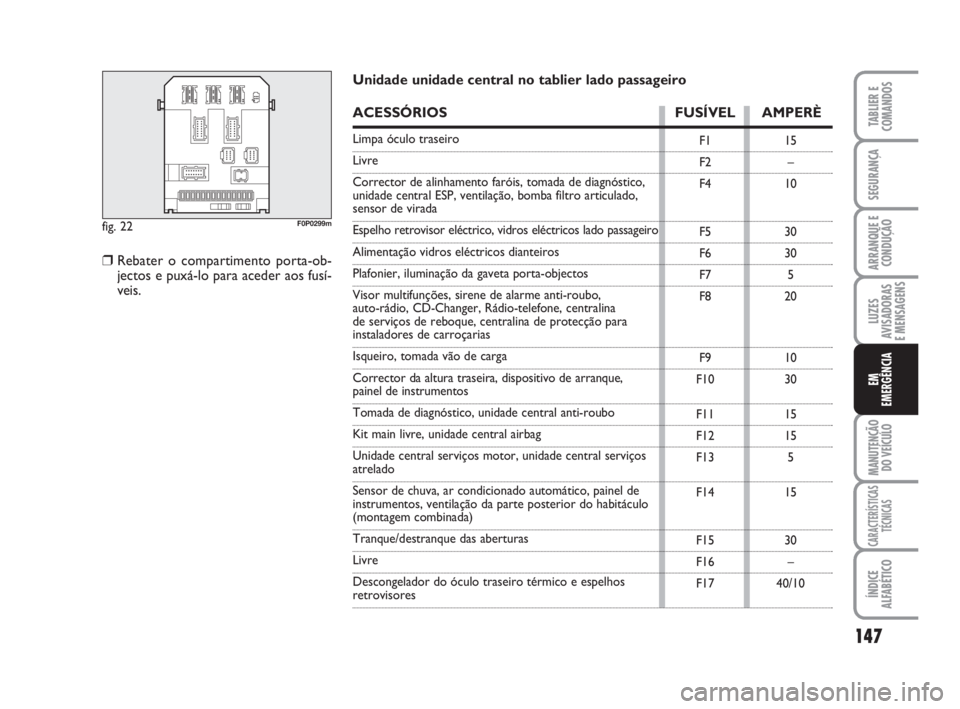

fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Unidade unidade central no tablier lado passageiro
ACESSÓRIOS FUSÍVEL AMPERÈ
Limpa óculo traseiro
Livre
Corrector de alinhamento faróis, tomada de diagnóstico,
unidade central ESP, ventilação, bomba filtro articulado,
sensor de virada
Espelho retrovisor eléctrico, vidros eléctricos lado passageiro
Alimentação vidros eléctricos dianteiros
Plafonier, iluminação da gaveta porta-objectos
Visor multifunções, sirene de alarme anti-roubo,
auto-rádio, CD-Changer, Rádio-telefone, centralina
de serviços de reboque, centralina de protecção para
instaladores de carroçarias
Isqueiro, tomada vão de carga
Corrector da altura traseira, dispositivo de arranque,
painel de instrumentos
Tomada de diagnóstico, unidade central anti-roubo
Kit main livre, unidade central airbag
Unidade central serviços motor, unidade central serviços
atrelado
Sensor de chuva, ar condicionado automático, painel de
instrumentos, ventilação da parte posterior do habitáculo
(montagem combinada)
Tranque/destranque das aberturas
Livre
Descongelador do óculo traseiro térmico e espelhos
retrovisores
❒Rebater o compartimento porta-ob-
jectos e puxá-lo para aceder aos fusí-
veis.
133-152 Nuovo ScudoG9 P:133-152 Nuovo ScudoG9 P 16-11-2009 14:08 Pagina 147

151
LUZES
AVISADORAS
E MENSAGENS
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA

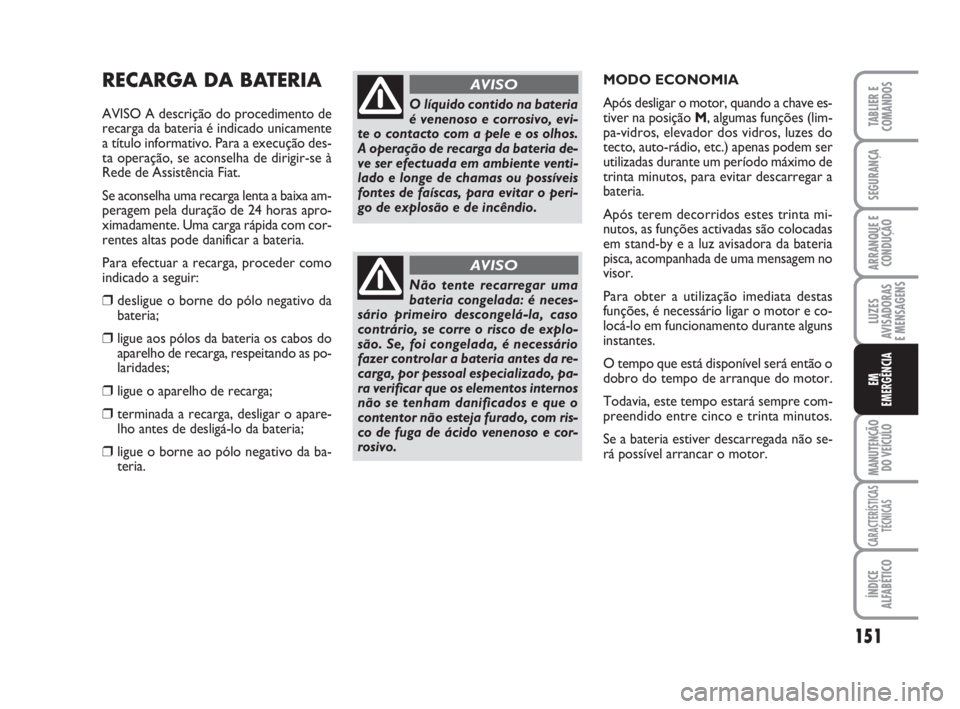

RECARGA DA BATERIA
AVISO A descrição do procedimento de
recarga da bateria é indicado unicamente
a título informativo. Para a execução des-
ta operação, se aconselha de dirigir-se à
Rede de Assistência Fiat.
Se aconselha uma recarga lenta a baixa am-
peragem pela duração de 24 horas apro-
ximadamente. Uma carga rápida com cor-
rentes altas pode danificar a bateria.
Para efectuar a recarga, proceder como
indicado a seguir:
❒ desligue o borne do pólo negativo da
bateria;
❒ligue aos pólos da bateria os cabos do
aparelho de recarga, respeitando as po-
laridades;
❒ligue o aparelho de recarga;
❒ terminada a recarga, desligar o apare-
lho antes de desligá-lo da bateria;
❒ligue o borne ao pólo negativo da ba-
teria.
O líquido contido na bateria
é venenoso e corrosivo, evi-
te o contacto com a pele e os olhos.
A operação de recarga da bateria de-
ve ser efectuada em ambiente venti-
lado e longe de chamas ou possíveis
fontes de faíscas, para evitar o peri-
go de explosão e de incêndio.
AVISO
Não tente recarregar uma
bateria congelada: é neces-
sário primeiro descongelá-la, caso
contrário, se corre o risco de explo-
são. Se, foi congelada, é necessário
fazer controlar a bateria antes da re-
carga, por pessoal especializado, pa-
ra verificar que os elementos internos
não se tenham danificados e que o
contentor não esteja furado, com ris-
co de fuga de ácido venenoso e cor-
rosivo.
AVISO
MODO ECONOMIA
Após desligar o motor, quando a chave es-
tiver na posição M, algumas funções (lim-
pa-vidros, elevador dos vidros, luzes do
tecto, auto-rádio, etc.) apenas podem ser
utilizadas durante um período máximo de
trinta minutos, para evitar descarregar a
bateria.
Após terem decorridos estes trinta mi-
nutos, as funções activadas são colocadas
em stand-by e a luz avisadora da bateria
pisca, acompanhada de uma mensagem no
visor.
Para obter a utilização imediata destas
funções, é necessário ligar o motor e co-
locá-lo em funcionamento durante alguns
instantes.
O tempo que está disponível será então o
dobro do tempo de arranque do motor.
Todavia, este tempo estará sempre com-
preendido entre cinco e trinta minutos.
Se a bateria estiver descarregada não se-
rá possível arrancar o motor.
133-152 Nuovo ScudoG9 P:133-152 Nuovo ScudoG9 P 16-11-2009 14:08 Pagina 151

165
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
AVISOSe aconselha de efectuar o con-
trolo do estado de carga da bateria a ca-
da ano, de preferência no início do Inver-
no, para evitar a possibilidade de conge-
lamento do electrólito. Este controlo de-
ve ser efectuado com maior frequência se
o veículo é utilizado predominantemente
para percursos breves, ou se é equipado
de acessórios com consumo permanente
com a chave removida, principalmente se
aplicados em after market.

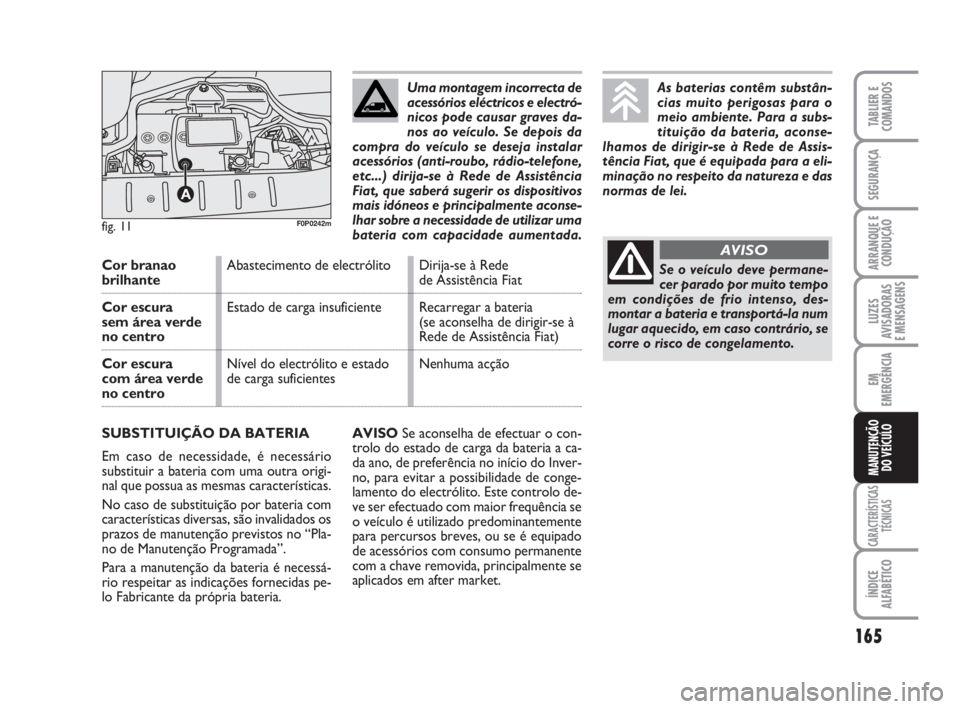

fig. 11
A
F0P0242m
Cor branaoAbastecimento de electrólito Dirija-se à Rede brilhantede Assistência Fiat
Cor escuraEstado de carga insuficiente Recarregar a bateria
sem área verde (se aconselha de dirigir-se à
no centroRede de Assistência Fiat)
Cor escura Nível do electrólito e estado Nenhuma acção
com área verde de carga suficientes
no centro
SUBSTITUIÇÃO DA BATERIA
Em caso de necessidade, é necessário
substituir a bateria com uma outra origi-
nal que possua as mesmas características.
No caso de substituição por bateria com
características diversas, são invalidados os
prazos de manutenção previstos no “Pla-
no de Manutenção Programada”.
Para a manutenção da bateria é necessá-
rio respeitar as indicações fornecidas pe-
lo Fabricante da própria bateria.Uma montagem incorrecta de
acessórios eléctricos e electró-
nicos pode causar graves da-
nos ao veículo. Se depois da
compra do veículo se deseja instalar
acessórios (anti-roubo, rádio-telefone,
etc...) dirija-se à Rede de Assistência
Fiat, que saberá sugerir os dispositivos
mais idóneos e principalmente aconse-
lhar sobre a necessidade de utilizar uma
bateria com capacidade aumentada.
As baterias contêm substân-
cias muito perigosas para o
meio ambiente. Para a subs-
tituição da bateria, aconse-
lhamos de dirigir-se à Rede de Assis-
tência Fiat, que é equipada para a eli-
minação no respeito da natureza e das
normas de lei.
Se o veículo deve permane-
cer parado por muito tempo
em condições de frio intenso, des-
montar a bateria e transportá-la num
lugar aquecido, em caso contrário, se
corre o risco de congelamento.
AVISO
153-172 Nuovo ScudoG9 P:153-172 Nuovo ScudoG9 P 16-11-2009 14:10 Pagina 165

166
LUZES
AVISADORAS
E MENSAGENS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO

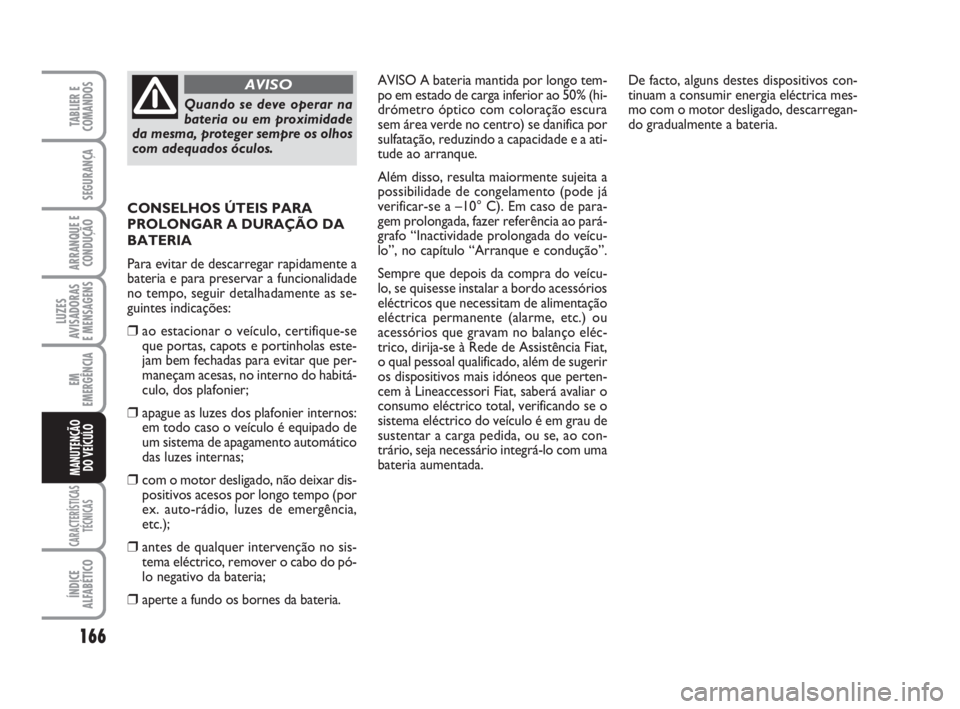

AVISO A bateria mantida por longo tem-
po em estado de carga inferior ao 50% (hi-
drómetro óptico com coloração escura
sem área verde no centro) se danifica por
sulfatação, reduzindo a capacidade e a ati-
tude ao arranque.
Além disso, resulta maiormente sujeita a
possibilidade de congelamento (pode já
verificar-se a –10° C). Em caso de para-
gem prolongada, fazer referência ao pará-
grafo “Inactividade prolongada do veícu-
lo”, no capítulo “Arranque e condução”.
Sempre que depois da compra do veícu-
lo, se quisesse instalar a bordo acessórios
eléctricos que necessitam de alimentação
eléctrica permanente (alarme, etc.) ou
acessórios que gravam no balanço eléc-
trico, dirija-se à Rede de Assistência Fiat,
o qual pessoal qualificado, além de sugerir
os dispositivos mais idóneos que perten-
cem à Lineaccessori Fiat, saberá avaliar o
consumo eléctrico total, verificando se o
sistema eléctrico do veículo é em grau de
sustentar a carga pedida, ou se, ao con-
trário, seja necessário integrá-lo com uma
bateria aumentada. CONSELHOS ÚTEIS PARA
PROLONGAR A DURAÇÃO DA
BATERIA
Para evitar de descarregar rapidamente a
bateria e para preservar a funcionalidade
no tempo, seguir detalhadamente as se-
guintes indicações:
❒ao estacionar o veículo, certifique-se
que portas, capots e portinholas este-
jam bem fechadas para evitar que per-
maneçam acesas, no interno do habitá-
culo, dos plafonier;
❒apague as luzes dos plafonier internos:
em todo caso o veículo é equipado de
um sistema de apagamento automático
das luzes internas;
❒com o motor desligado, não deixar dis-
positivos acesos por longo tempo (por
ex. auto-rádio, luzes de emergência,
etc.);
❒antes de qualquer intervenção no sis-
tema eléctrico, remover o cabo do pó-
lo negativo da bateria;
❒aperte a fundo os bornes da bateria.
Quando se deve operar na
bateria ou em proximidade
da mesma, proteger sempre os olhos
com adequados óculos.
AVISODe facto, alguns destes dispositivos con-
tinuam a consumir energia eléctrica mes-
mo com o motor desligado, descarregan-
do gradualmente a bateria.
153-172 Nuovo ScudoG9 P:153-172 Nuovo ScudoG9 P 16-11-2009 14:10 Pagina 166

200
LUZES
AVISADORAS
E MENSAGENS
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
– traseiros........................................... 20
Bateria
– arranque com bateria auxiliar ..... 134
– dados característicos ................... 180
– nível do líquido ............................. 164
– Modo economia ........................... 151
– recarga ............................................ 151
Caixa de velocidades
– uso da caixa de velocidades
manual ................................................... 117
Capot do motor .................................. 76
Características técnicas ..................... 173
Carroçaria
– manutenção .................................... 170
– versões ........................................... 173
Chaves .................................................. 7
Cintos de segurança
– avisos gerais ................................... 97
– manutenção ................................... 99
– regulação da altura ....................... 95
– utilização ........................................ 94
Cinzeiro ................................................ 67Climatizador manual........................... 31
Combustível
– indicador do nível ......................... 14
– interruptor de corte
do combustível ............................... 64
– tampa do depósito ....................... 91
Compartimento do motor................ 158
Conselhos para a carga ..................... 79
Consumo de combustível .................. 197
Consumo de óleo do motor ........... 160
Conta-rotações ................................... 14
Controlos periódicos.......................... 157
Correntes para a neve ...................... 121
Dados para a identificação .............. 174
Desembaciamento
– pára-brisas ...........................28-32-38
– vidros laterais dianteiros ... 28-32-38
– vidros traseiros ..................30-34-38
Difusores de ar laterais e centrais ... 28
Dimensões ........................................... 185
Direcção ............................................... 181
Direcção assistida
Abastecimentos.................................. 194
ABS ........................................................ 82
Acessórios adquiridos pelo Utente . 90
Airbag frontais...................................... 106
Airbag laterais ..................................... 109
Alavancas no volante........................... 47
Apoios para a cabeça ......................... 23
Aquecimento e ventilação ................ 27
Arranque do motor
– aquecimento do motor
depois do arranque............................. 115
– arranque com bateria auxiliar ..... 134
– arranque com manobras
por inércia............................................. 135
– dispositivo de arranque ............... 12
– procedimento de arranque ......... 114
Auto-rádio (Instalação) ..................... 89
Bancos .................................................. 18
– dianteiros......................................... 17
– Disposição interior dos bancos 22
– limpeza ............................................ 172
Í Í
N N
D D
I I
C C
E E
A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
200-208 Nuovo ScudoG9 P.qxd:200-208 Nuovo ScudoG9 P 10-12-09 15:13 Page 200
