service interval FIAT SCUDO 2011 Instructieboek (in Dutch)

16
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Klokje instellen op het display op
de middenconsole
Enkele uitvoeringen hebben een midden-
console met een display waarop de tijd
wordt aangegeven. Raadpleeg voor het in-
stellen van de tijd, de boordcomputer bij
“Tijd en datum instellen”.

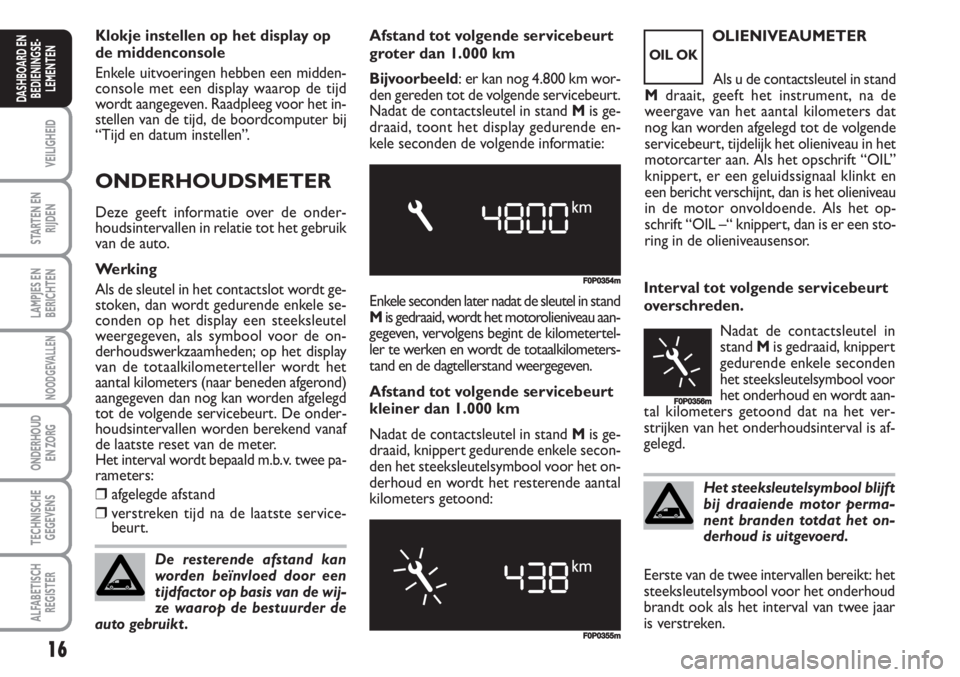

ONDERHOUDSMETER
Deze geeft informatie over de onder-
houdsintervallen in relatie tot het gebruik
van de auto.
Werking
Als de sleutel in het contactslot wordt ge-
stoken, dan wordt gedurende enkele se-
conden op het display een steeksleutel
weergegeven, als symbool voor de on-
derhoudswerkzaamheden; op het display
van de totaalkilometerteller wordt het
aantal kilometers (naar beneden afgerond)
aangegeven dan nog kan worden afgelegd
tot de volgende servicebeurt. De onder-
houdsintervallen worden berekend vanaf
de laatste reset van de meter.
Het interval wordt bepaald m.b.v. twee pa-
rameters:
❒afgelegde afstand
❒verstreken tijd na de laatste service-
beurt.Interval tot volgende servicebeurt
overschreden.
Nadat de contactsleutel in
stand Mis gedraaid, knippert
gedurende enkele seconden
het steeksleutelsymbool voor
het onderhoud en wordt aan-
tal kilometers getoond dat na het ver-
strijken van het onderhoudsinterval is af-
gelegd. Afstand tot volgende servicebeurt
groter dan 1.000 km
Bijvoorbeeld: er kan nog 4.800 km wor-
den gereden tot de volgende servicebeurt.
Nadat de contactsleutel in stand Mis ge-
draaid, toont het display gedurende en-
kele seconden de volgende informatie:
De resterende afstand kan
worden beïnvloed door een
tijdfactor op basis van de wij-
ze waarop de bestuurder de
auto gebruikt .
F0P0354m
F0P0355m
Enkele seconden later nadat de sleutel in stand
Mis gedraaid, wordt het motorolieniveau aan-
gegeven, vervolgens begint de kilometertel-
ler te werken en wordt de totaalkilometers-
tand en de dagtellerstand weergegeven.
Afstand tot volgende servicebeurt
kleiner dan 1.000 km
Nadat de contactsleutel in stand Mis ge-
draaid, knippert gedurende enkele secon-
den het steeksleutelsymbool voor het on-
derhoud en wordt het resterende aantal
kilometers getoond:Het steeksleutelsymbool blijft
bij draaiende motor perma-
nent branden totdat het on-
derhoud is uitgevoerd.
OLIENIVEAUMETER
Als u de contactsleutel in stand
Mdraait, geeft het instrument, na de
weergave van het aantal kilometers dat
nog kan worden afgelegd tot de volgende
servicebeurt, tijdelijk het olieniveau in het
motorcarter aan. Als het opschrift “OIL”
knippert, er een geluidssignaal klinkt en
een bericht verschijnt, dan is het olieniveau
in de motor onvoldoende. Als het op-
schrift “OIL –“ knippert, dan is er een sto-
ring in de olieniveausensor.
OIL OK
F0P0356m
Eerste van de twee intervallen bereikt: het
steeksleutelsymbool voor het onderhoud
brandt ook als het interval van twee jaar
is verstreken.

50
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

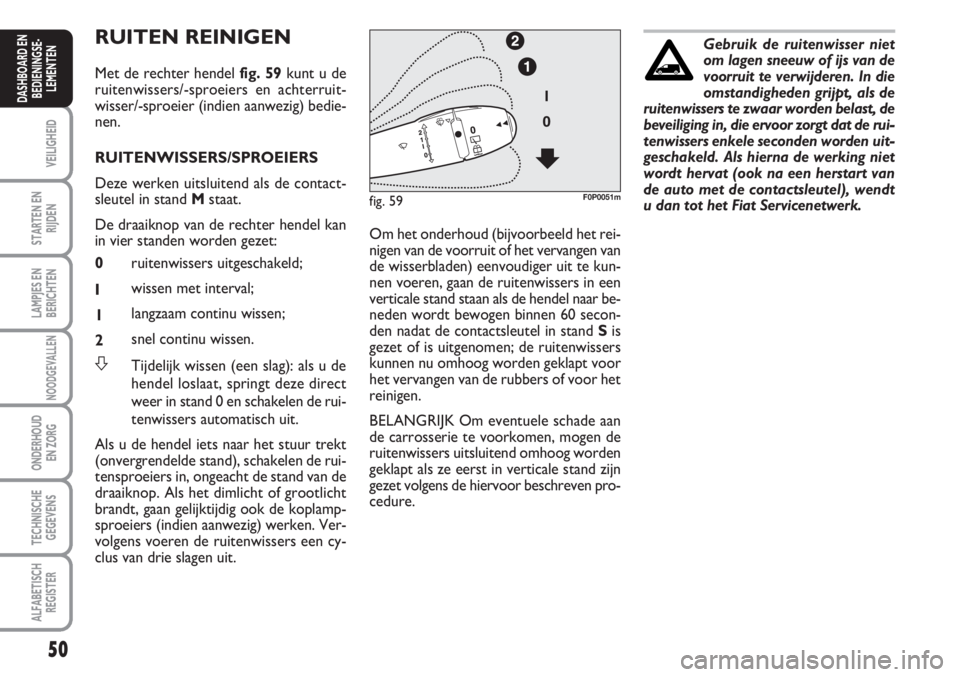

RUITEN REINIGEN
Met de rechter hendel fig. 59kunt u de
ruitenwissers/-sproeiers en achterruit-
wisser/-sproeier (indien aanwezig) bedie-
nen.
RUITENWISSERS/SPROEIERS
Deze werken uitsluitend als de contact-
sleutel in stand Mstaat.
De draaiknop van de rechter hendel kan
in vier standen worden gezet:
0ruitenwissers uitgeschakeld;
Iwissen met interval;
1langzaam continu wissen;
2snel continu wissen.
STijdelijk wissen (een slag): als u de
hendel loslaat, springt deze direct
weer in stand 0 en schakelen de rui-
tenwissers automatisch uit.
Als u de hendel iets naar het stuur trekt
(onvergrendelde stand), schakelen de rui-
tensproeiers in, ongeacht de stand van de
draaiknop. Als het dimlicht of grootlicht
brandt, gaan gelijktijdig ook de koplamp-
sproeiers (indien aanwezig) werken. Ver-
volgens voeren de ruitenwissers een cy-
clus van drie slagen uit.Gebruik de ruitenwisser niet
om lagen sneeuw of ijs van de
voorruit te verwijderen. In die
omstandigheden grijpt, als de
ruitenwissers te zwaar worden belast, de
beveiliging in, die ervoor zorgt dat de rui-
tenwissers enkele seconden worden uit-
geschakeld. Als hierna de werking niet
wordt hervat (ook na een herstart van
de auto met de contactsleutel), wendt
u dan tot het Fiat Servicenetwerk.
Om het onderhoud (bijvoorbeeld het rei-
nigen van de voorruit of het vervangen van
de wisserbladen) eenvoudiger uit te kun-
nen voeren, gaan de ruitenwissers in een
verticale stand staan als de hendel naar be-
neden wordt bewogen binnen 60 secon-
den nadat de contactsleutel in stand Sis
gezet of is uitgenomen; de ruitenwissers
kunnen nu omhoog worden geklapt voor
het vervangen van de rubbers of voor het
reinigen.
BELANGRIJK Om eventuele schade aan
de carrosserie te voorkomen, mogen de
ruitenwissers uitsluitend omhoog worden
geklapt als ze eerst in verticale stand zijn
gezet volgens de hiervoor beschreven pro-
cedure.
fig. 59F0P0051m

154
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
BELANGRIJK De servicebeurten van het
Geprogrammeerd Onderhoud zijn door
de fabrikant voorgeschreven. Het niet uit-
voeren van deze servicebeurten kan het
vervallen van de garantie tot gevolg heb-
ben.
De werkzaamheden van het Geprogram-
meerd Onderhoud kunnen door alle ves-
tigingen van het Fiat Servicenetwerk tegen
vaste tarieftijden worden uitgevoerd.
Eventuele reparaties die nodig blijken tij-
dens het uitvoeren van de diverse inspec-
ties en controles van het geprogrammeerd
onderhoud, worden uitsluitend na toe-
stemming van de klant uitgevoerd.BELANGRIJK Het is raadzaam eventuele
kleine defecten onmiddellijk door het Fiat
Servicenetwerk te laten verhelpen en
daarmee niet te wachten tot de volgende
servicebeurt.
Als de auto vaak wordt gebruikt voor het
trekken van aanhangers, moeten er kor-
tere intervallen worden aangehouden voor
de werkzaamheden van het geprogram-
meerd onderhoud.GEPROGRAMMEERD
ONDERHOUD
Doelmatig onderhoud is een beslissende
factor voor een lange levensduur, de bes-
te prestaties en een zo zuinig mogelijk ge-
bruik van de auto.
Om dit te realiseren heeft Fiat een reeks
controle- en onderhoudsbeurten samen-
gesteld die iedere 30.000 km moeten wor-
den uitgevoerd.
Onthoud echter dat het geprogrammeerd
onderhoud niet volledig toereikend is om
de auto in optimale staat te houden: zo-
wel in de beginperiode voor de service-
beurt bij 30.000 kilometer als daarna, tus-
sen twee servicebeurten in, moet regel-
matig wat aandacht aan de auto worden
geschonken. Controleer bijvoorbeeld re-
gelmatig de bandenspanning en de vloei-
stofniveaus en vul deze laatste zo nodig bij.

165
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
BELANGRIJKWij raden u aan de accu-
lading voor het begin van de winter te con-
troleren, om de mogelijkheid van bevrie-
zing van het elektrolyt te voorkomen. Voer
deze controle vaker uit als de auto over-
wegend voor korte trajecten wordt ge-
bruikt, of als accessoires zijn gemonteerd
die permanent, ook bij uitgeschakeld con-
tact, stroom verbruiken. Dit geldt in het
bijzonder voor achteraf aangebrachte ac-
cessoires.
fig. 11
A
F0P0242m
HelderwitteElektrolyt bijvullen Wendt u tot hetkleurFiat Servicenetwerk
Donkere kleurAccu onvoldoende geladen Accu opladen
zonder groen gebied (wendt u tot het Fiat
in het middenServicenetwerk)
Donkere kleur Elektrolytniveau en lading Geen actie
met groen gebied voldoende
in het midden
ACCU VERVANGEN
Als de accu vervangen wordt, moet een
originele accu met dezelfde specificaties
worden geïnstalleerd.
Als de accu vervangen wordt door een ac-
cu met andere specificaties, vervallen de
onderhoudsintervallen die in het “Gepro-
grammeerd Onderhoudsschema” staan
aangegeven.
Voor het onderhoud van de nieuwe accu
dient u zich strikt te houden aan de aan-
wijzingen van de fabrikant van de accu.Onoordeelkundige montage
van elektrische en elektronische
apparatuur kan ernstige scha-
de toebrengen aan de auto. Als
u na aanschaf van uw auto accessoires
wilt monteren (diefstalalarm, mobiele te-
lefoon enz.), wendt u dan tot het Fiat Ser-
vicenetwerk, dat kan u de meest ge-
schikte installaties aanraden en contro-
leren of het noodzakelijk is een accu met
een grotere capaciteit te monteren.
Accu’s bevatten zeer schade-
lijke stoffen voor het milieu.
Het is raadzaam om de accu
door het Fiat Servicenetwerk
te laten vervangen. Het Fiat Service-
netwerk beschikt over de uitrusting
voor het op milieuvriendelijke wijze en
conform de wettelijke bepalingen af-
voeren van de accu.
Als u de auto langere tijd
stalt in extreem koude om-
standigheden moet , om bevriezing te
voorkomen, de accu worden verwij-
derd en op een verwarmde plaats
worden bewaard.
ATTENTIE!

197
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
Volgens het Gepro-
grammeerde
Onderhoudsschema Motorolie SAE 5W- 40 op synthetische basis
met kwalificatie FIAT 9.55535-N2

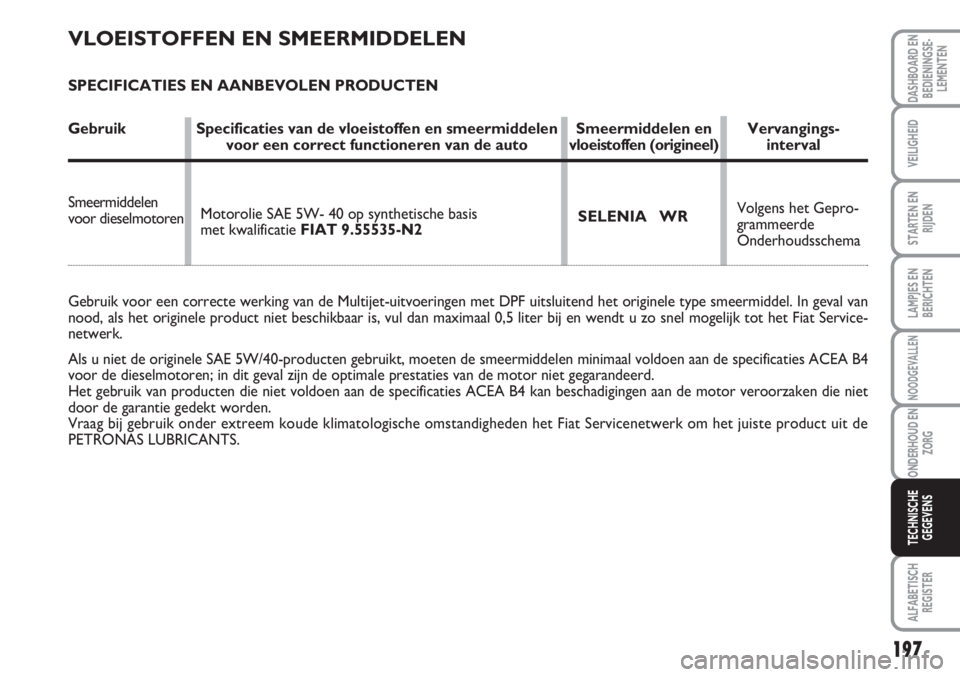

VLOEISTOFFEN EN SMEERMIDDELEN
SPECIFICATIES EN AANBEVOLEN PRODUCTEN
Gebruik Specificaties van de vloeistoffen en smeermiddelen Smeermiddelen en Vervangings-
voor een correct functioneren van de autovloeistoffen (origineel)interval
Smeermiddelen
voor dieselmotoren
Gebruik voor een correcte werking van de Multijet-uitvoeringen met DPF uitsluitend het originele type smeermiddel. In geval van
nood, als het originele product niet beschikbaar is, vul dan maximaal 0,5 liter bij en wendt u zo snel mogelijk tot het Fiat Service-
netwerk.
Als u niet de originele SAE 5W/40-producten gebruikt, moeten de smeermiddelen minimaal voldoen aan de specificaties ACEA B4
voor de dieselmotoren; in dit geval zijn de optimale prestaties van de motor niet gegarandeerd.
Het gebruik van producten die niet voldoen aan de specificaties ACEA B4 kan beschadigingen aan de motor veroorzaken die niet
door de garantie gedekt worden.
Vraag bij gebruik onder extreem koude klimatologische omstandigheden het Fiat Servicenetwerk om het juiste product uit de
PETRONAS LUBRICANTS.SELENIA WR
