INSTRUKTIONSBOG
FIATSCUDO
Page 2 of 210

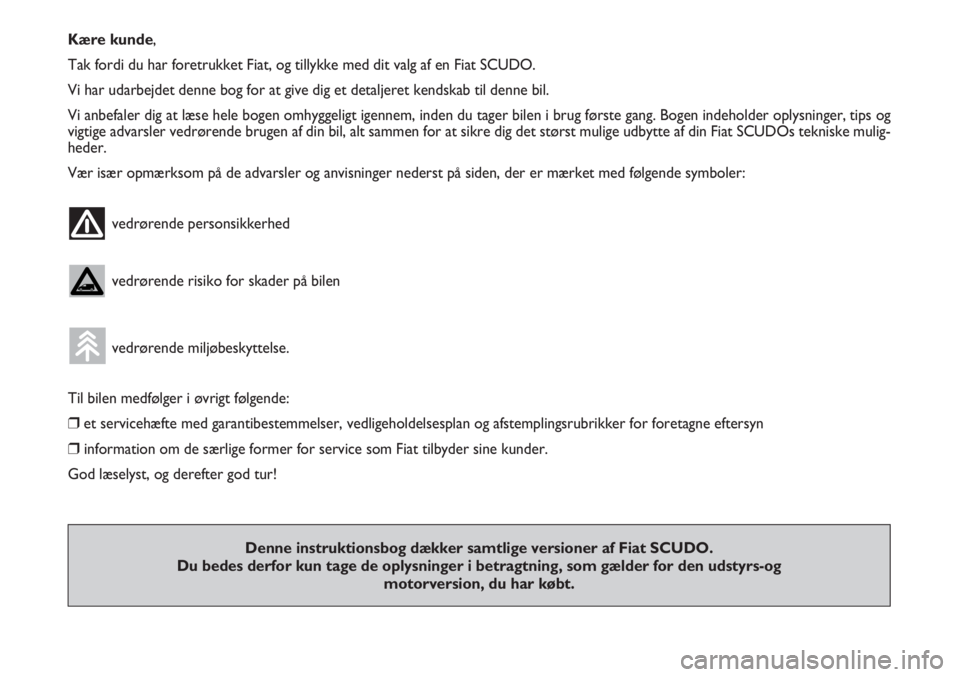

Kære kunde,
Tak fordi du har foretrukket Fiat, og tillykke med dit valg af en Fiat SCUDO.
Vi har udarbejdet denne bog for at give dig et detaljeret kendskab til denne bil.
Vi anbefaler dig at læse hele bogen omhyggeligt igennem, inden du tager bilen i brug første gang. Bogen indeholder oplysninger, tips og
vigtige advarsler vedrørende brugen af din bil, alt sammen for at sikre dig det størst mulige udbytte af din Fiat SCUDOs tekniske mulig-
heder.
Vær især opmærksom på de advarsler og anvisninger nederst på siden, der er mærket med følgende symboler:
vedrørende personsikkerhed
vedrørende risiko for skader på bilen
vedrørende miljøbeskyttelse.
Til bilen medfølger i øvrigt følgende:
❒et servicehæfte med garantibestemmelser, vedligeholdelsesplan og afstemplingsrubrikker for foretagne eftersyn
❒information om de særlige former for service som Fiat tilbyder sine kunder.
God læselyst, og derefter god tur!
Denne instruktionsbog dækker samtlige versioner af Fiat SCUDO.
Du bedes derfor kun tage de oplysninger i betragtning, som gælder for den udstyrs-og
motorversion, du har købt.
Page 3 of 210

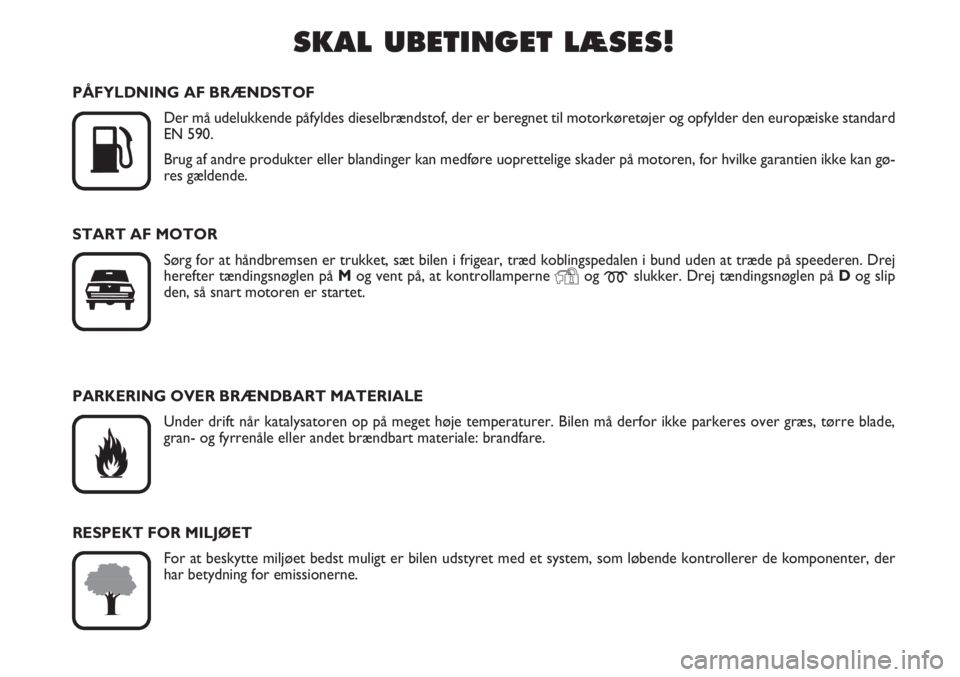

SKAL UBETINGET LÆSES!
K
PÅFYLDNING AF BRÆNDSTOF
Der må udelukkende påfyldes dieselbrændstof, der er beregnet til motorkøretøjer og opfylder den europæiske standard
EN 590.
Brug af andre produkter eller blandinger kan medføre uoprettelige skader på motoren, for hvilke garantien ikke kan gø-
res gældende.
START AF MOTOR
Sørg for at håndbremsen er trukket, sæt bilen i frigear, træd koblingspedalen i bund uden at træde på speederen. Drej
herefter tændingsnøglen på Mog vent på, at kontrollamperne
Yog mslukker. Drej tændingsnøglen på Dog slip
den, så snart motoren er startet.
PARKERING OVER BRÆNDBART MATERIALE
Under drift når katalysatoren op på meget høje temperaturer. Bilen må derfor ikke parkeres over græs, tørre blade,
gran- og fyrrenåle eller andet brændbart materiale: brandfare.
RESPEKT FOR MILJØET
For at beskytte miljøet bedst muligt er bilen udstyret med et system, som løbende kontrollerer de komponenter, der
har betydning for emissionerne.
Page 4 of 210

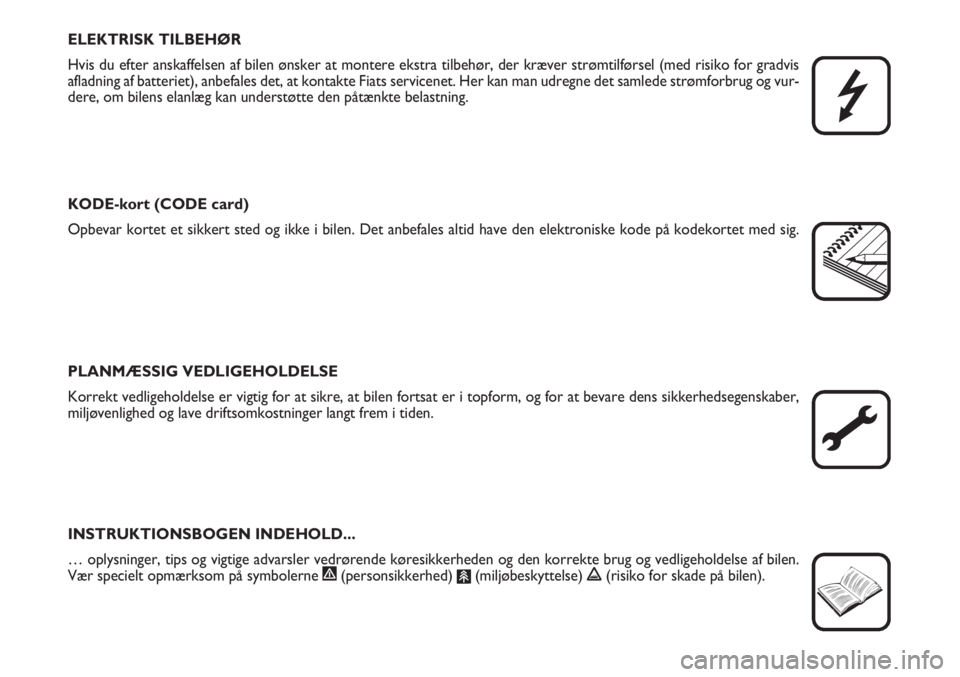

ELEKTRISK TILBEHØR
Hvis du efter anskaffelsen af bilen ønsker at montere ekstra tilbehør, der kræver strømtilførsel (med risiko for gradvis
afladning af batteriet), anbefales det, at kontakte Fiats servicenet. Her kan man udregne det samlede strømforbrug og vur-
dere, om bilens elanlæg kan understøtte den påtænkte belastning.
KODE-kort (CODE card)
Opbevar kortet et sikkert sted og ikke i bilen. Det anbefales altid have den elektroniske kode på kodekortet med sig.
PLANMÆSSIG VEDLIGEHOLDELSE
Korrekt vedligeholdelse er vigtig for at sikre, at bilen fortsat er i topform, og for at bevare dens sikkerhedsegenskaber,
miljøvenlighed og lave driftsomkostninger langt frem i tiden.
INSTRUKTIONSBOGEN INDEHOLD...
… oplysninger, tips og vigtige advarsler vedrørende køresikkerheden og den korrekte brug og vedligeholdelse af bilen.
Vær specielt opmærksom på symbolerne
"(personsikkerhed) #(miljøbeskyttelse) !(risiko for skade på bilen).
Page 5 of 210
4
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER

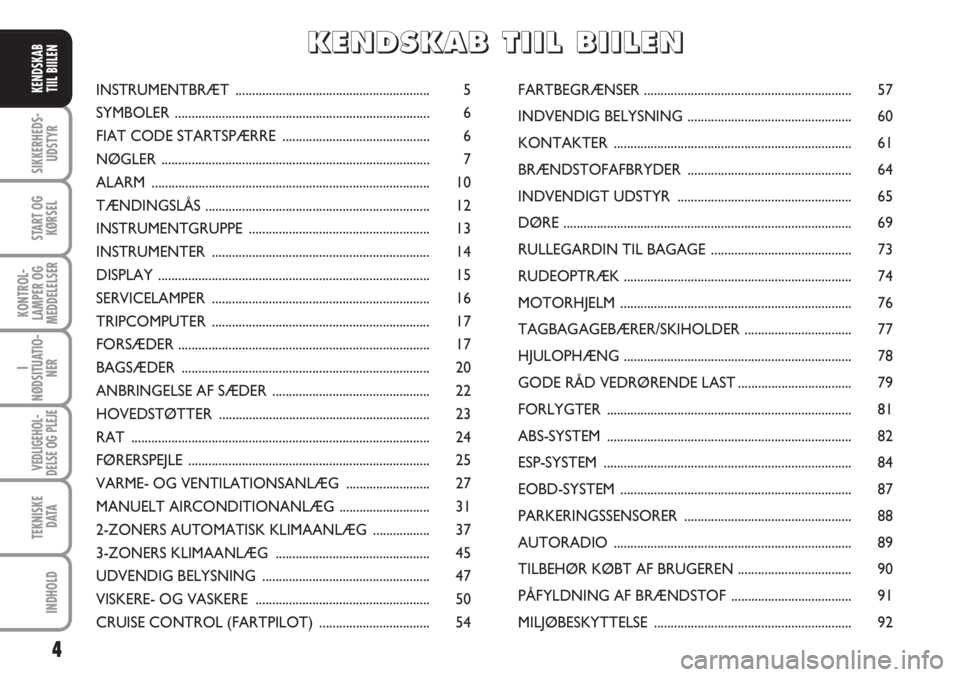

KENDSKAB
TIIL BIILENINSTRUMENTBRÆT .......................................................... 5
SYMBOLER ............................................................................ 6
FIAT CODE STARTSPÆRRE ............................................ 6
NØGLER ................................................................................ 7
ALARM ................................................................................... 10
TÆNDINGSLÅS ................................................................... 12
INSTRUMENTGRUPPE ...................................................... 13
INSTRUMENTER ................................................................. 14
DISPLAY ................................................................................. 15
SERVICELAMPER ................................................................. 16
TRIPCOMPUTER ................................................................. 17
FORSÆDER ........................................................................... 17
BAGSÆDER .......................................................................... 20
ANBRINGELSE AF SÆDER ............................................... 22
HOVEDSTØTTER ............................................................... 23
RAT ......................................................................................... 24
FØRERSPEJLE ........................................................................ 25
VARME- OG VENTILATIONSANLÆG ......................... 27
MANUELT AIRCONDITIONANLÆG ........................... 31
2-ZONERS AUTOMATISK KLIMAANLÆG ................. 37
3-ZONERS KLIMAANLÆG .............................................. 45
UDVENDIG BELYSNING .................................................. 47
VISKERE- OG VASKERE .................................................... 50
CRUISE CONTROL (FARTPILOT) ................................. 54FARTBEGRÆNSER .............................................................. 57
INDVENDIG BELYSNING ................................................. 60
KONTAKTER ....................................................................... 61
BRÆNDSTOFAFBRYDER ................................................. 64
INDVENDIGT UDSTYR .................................................... 65
DØRE ...................................................................................... 69
RULLEGARDIN TIL BAGAGE .......................................... 73
RUDEOPTRÆK .................................................................... 74
MOTORHJELM ..................................................................... 76
TAGBAGAGEBÆRER/SKIHOLDER ................................ 77
HJULOPHÆNG .................................................................... 78
GODE RÅD VEDRØRENDE LAST .................................. 79
FORLYGTER ......................................................................... 81
ABS-SYSTEM ......................................................................... 82
ESP-SYSTEM .......................................................................... 84
EOBD-SYSTEM ..................................................................... 87
PARKERINGSSENSORER .................................................. 88
AUTORADIO ....................................................................... 89
TILBEHØR KØBT AF BRUGEREN .................................. 90
PÅFYLDNING AF BRÆNDSTOF .................................... 91
MILJØBESKYTTELSE ........................................................... 92
K K
E E
N N
D D
S S
K K
A A
B B
T T
I I
I I
L L
B B
I I
I I
L L
E E
N N
Page 6 of 210

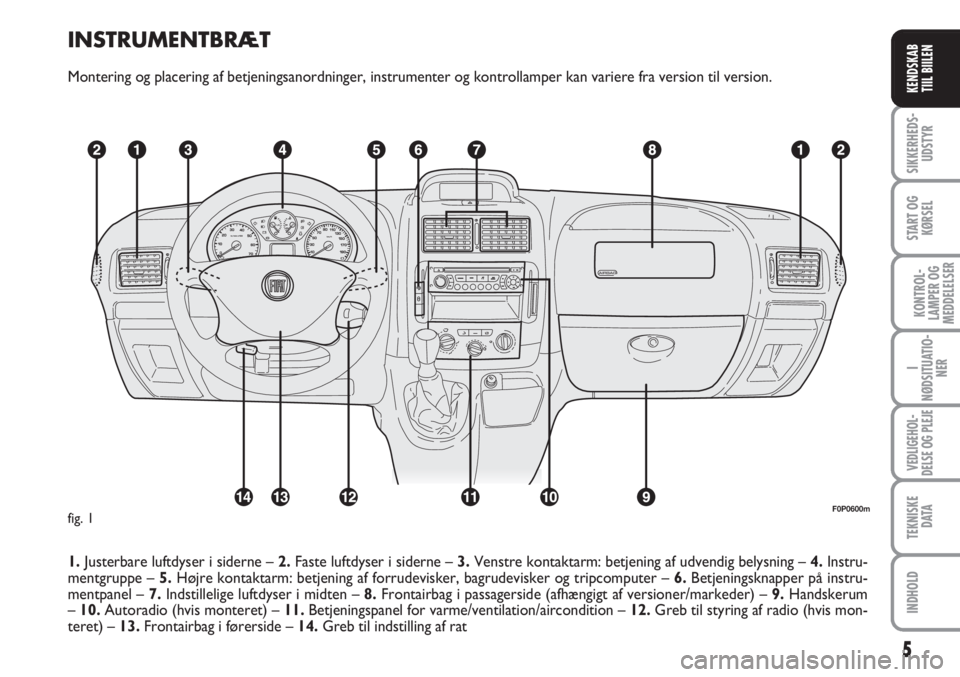

INSTRUMENTBRÆT
Montering og placering af betjeningsanordninger, instrumenter og kontrollamper kan variere fra version til version.
1.Justerbare luftdyser i siderne –2.Faste luftdyser i siderne –3.Venstre kontaktarm: betjening af udvendig belysning –4.Instru-
mentgruppe –5.Højre kontaktarm: betjening af forrudevisker, bagrudevisker og tripcomputer –6.Betjeningsknapper på instru-
mentpanel –7.Indstillelige luftdyser i midten –8.Frontairbag i passagerside (afhængigt af versioner/markeder) –9.Handskerum
–10.Autoradio (hvis monteret) –11.Betjeningspanel for varme/ventilation/aircondition –12.Greb til styring af radio (hvis mon-
teret) –13.Frontairbag i førerside –14. Greb til indstilling af rat
5
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
F0P0600mfig. 1
Page 7 of 210
6
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

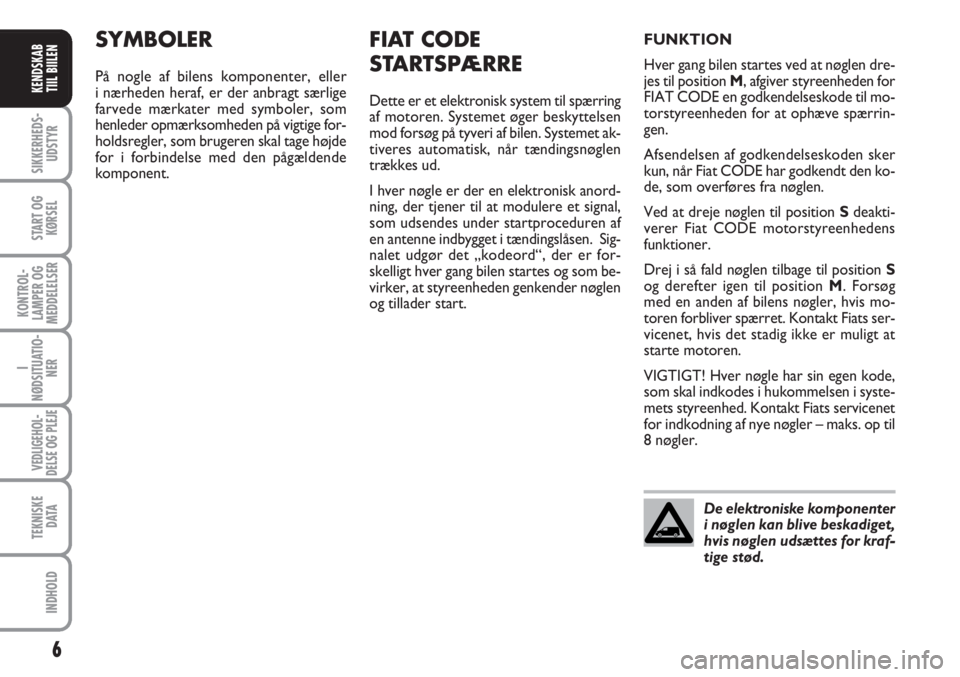

SYMBOLER
På nogle af bilens komponenter, eller
i nærheden heraf, er der anbragt særlige
farvede mærkater med symboler, som
henleder opmærksomheden på vigtige for-
holdsregler, som brugeren skal tage højde
for i forbindelse med den pågældende
komponent.
FIAT CODE
STARTSPÆRRE
Dette er et elektronisk system til spærring
af motoren. Systemet øger beskyttelsen
mod forsøg på tyveri af bilen. Systemet ak-
tiveres automatisk, når tændingsnøglen
trækkes ud.
I hver nøgle er der en elektronisk anord-
ning, der tjener til at modulere et signal,
som udsendes under startproceduren af
en antenne indbygget i tændingslåsen. Sig-
nalet udgør det „kodeord“, der er for-
skelligt hver gang bilen startes og som be-
virker, at styreenheden genkender nøglen
og tillader start.
De elektroniske komponenter
i nøglen kan blive beskadiget,
hvis nøglen udsættes for kraf-
tige stød.
FUNKTION
Hver gang bilen startes ved at nøglen dre-
jes til position M, afgiver styreenheden for
FIAT CODE en godkendelseskode til mo-
torstyreenheden for at ophæve spærrin-
gen.
Afsendelsen af godkendelseskoden sker
kun, når Fiat CODE har godkendt den ko-
de, som overføres fra nøglen.
Ved at dreje nøglen til position Sdeakti-
verer Fiat CODE motorstyreenhedens
funktioner.
Drej i så fald nøglen tilbage til position S
og derefter igen til position M. Forsøg
med en anden af bilens nøgler, hvis mo-
toren forbliver spærret. Kontakt Fiats ser-
vicenet, hvis det stadig ikke er muligt at
starte motoren.
VIGTIGT! Hver nøgle har sin egen kode,
som skal indkodes i hukommelsen i syste-
mets styreenhed. Kontakt Fiats servicenet
for indkodning af nye nøgler – maks. op til
8 nøgler.
Page 8 of 210
7
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

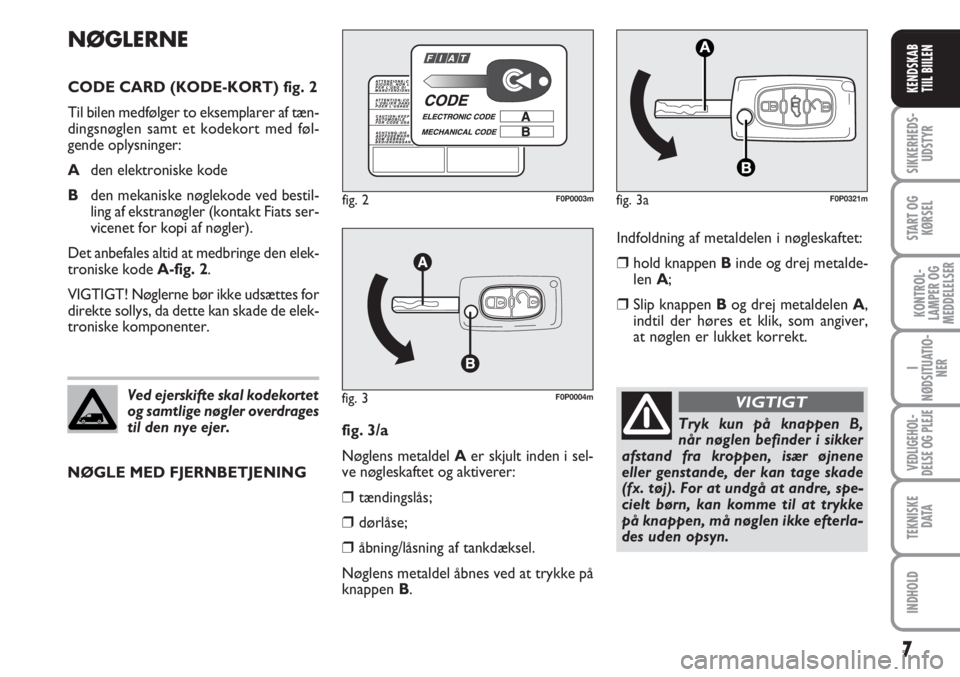

Indfoldning af metaldelen i nøgleskaftet:
❒hold knappen Binde og drej metalde-
len A;
❒Slip knappen Bog drej metaldelen A,
indtil der høres et klik, som angiver,
at nøglen er lukket korrekt.
NØGLERNE
CODE CARD (KODE-KORT) fig. 2
Til bilen medfølger to eksemplarer af tæn-
dingsnøglen samt et kodekort med føl-
gende oplysninger:
Aden elektroniske kode
Bden mekaniske nøglekode ved bestil-
ling af ekstranøgler (kontakt Fiats ser-
vicenet for kopi af nøgler).
Det anbefales altid at medbringe den elek-
troniske kode A-fig. 2.
VIGTIGT! Nøglerne bør ikke udsættes for
direkte sollys, da dette kan skade de elek-
troniske komponenter.
Ved ejerskifte skal kodekortet
og samtlige nøgler overdrages
til den nye ejer.
NØGLE MED FJERNBETJENING
fig. 2F0P0003m
fig. 3F0P0004m
fig. 3aF0P0321m
fig. 3/a
Nøglens metaldel Aer skjult inden i sel-
ve nøgleskaftet og aktiverer:
❒tændingslås;
❒dørlåse;
❒åbning/låsning af tankdæksel.
Nøglens metaldel åbnes ved at trykke på
knappen B.
Tryk kun på knappen B,
når nøglen befinder i sikker
afstand fra kroppen, især øjnene
eller genstande, der kan tage skade
(fx. tøj). For at undgå at andre, spe-
cielt børn, kan komme til at trykke
på knappen, må nøglen ikke efterla-
des uden opsyn.
VIGTIGT
Page 9 of 210
8
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

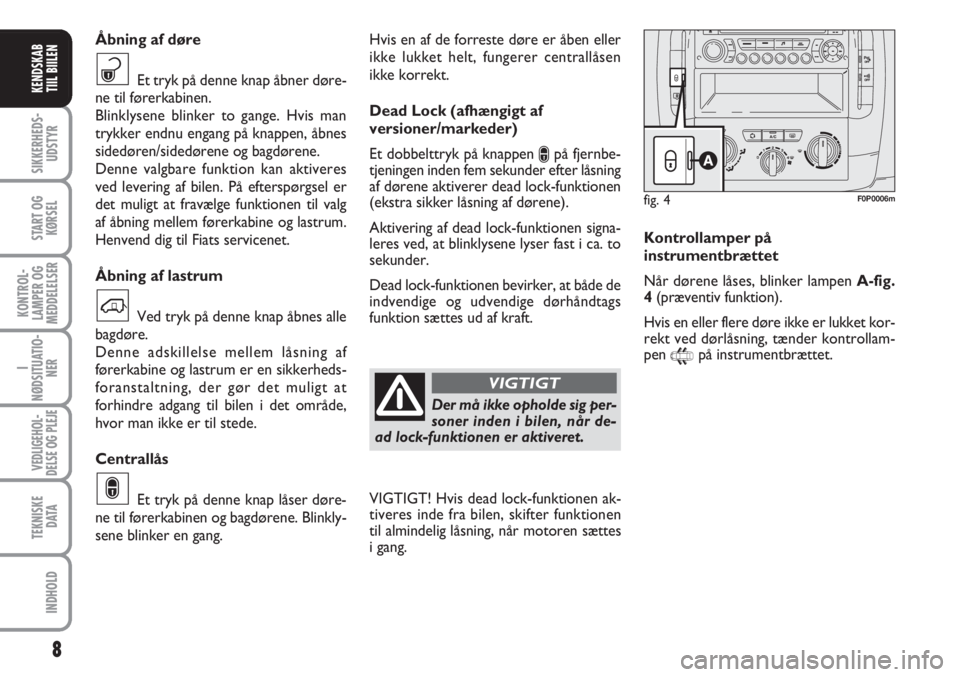

Hvis en af de forreste døre er åben eller
ikke lukket helt, fungerer centrallåsen
ikke korrekt.
Dead Lock (afhængigt af
versioner/markeder)
Et dobbelttryk på knappen
∫på fjernbe-
tjeningen inden fem sekunder efter låsning
af dørene aktiverer dead lock-funktionen
(ekstra sikker låsning af dørene).
Aktivering af dead lock-funktionen signa-
leres ved, at blinklysene lyser fast i ca. to
sekunder.
Dead lock-funktionen bevirker, at både de
indvendige og udvendige dørhåndtags
funktion sættes ud af kraft.
Kontrollamper på
instrumentbrættet
Når dørene låses, blinker lampen A-fig.
4(præventiv funktion).
Hvis en eller flere døre ikke er lukket kor-
rekt ved dørlåsning, tænder kontrollam-
pen
9på instrumentbrættet.
fig. 4F0P0006m
Åbning af døre
Et tryk på denne knap åbner døre-
ne til førerkabinen.
Blinklysene blinker to gange. Hvis man
trykker endnu engang på knappen, åbnes
sidedøren/ sidedørene og bagdørene.
Denne valgbare funktion kan aktiveres
ved levering af bilen. På efterspørgsel er
det muligt at fravælge funktionen til valg
af åbning mellem førerkabine og lastrum.
Henvend dig til Fiats servicenet.
Åbning af lastrum
Ved tryk på denne knap åbnes alle
bagdøre.
Denne adskillelse mellem låsning af
førerkabine og lastrum er en sikkerheds-
foranstaltning, der gør det muligt at
forhindre adgang til bilen i det område,
hvor man ikke er til stede.
Centrallås
Et tryk på denne knap låser døre-
ne til førerkabinen og bagdørene. Blinkly-
sene blinker en gang.
∫
`
ª
Der må ikke opholde sig per-
soner inden i bilen, når de-
ad lock-funktionen er aktiveret.
VIGTIGT
VIGTIGT! Hvis dead lock-funktionen ak-
tiveres inde fra bilen, skifter funktionen
til almindelig låsning, når motoren sættes
i gang.
Page 10 of 210
9
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Brugte batterier er skadelige
for miljøet. De skal derfor ka-
stes i særlige indsamlingsbe-
holdere i overensstemmelse
med gældende bestemmelser. Du kan
også aflevere dem til Fiats servicenet,
som da vil sørge for bortskaffelsen.

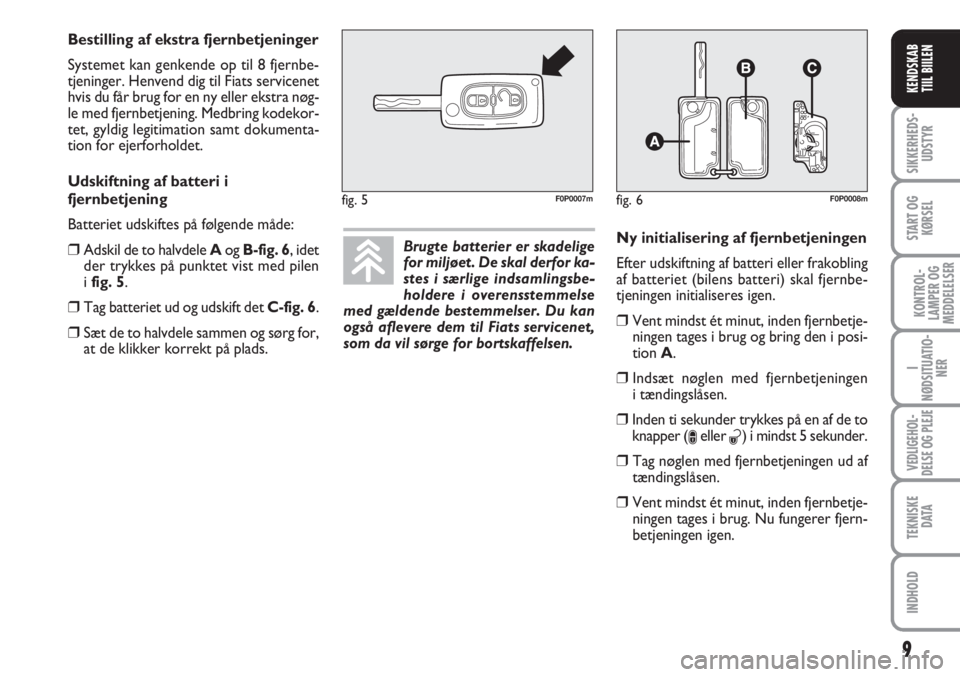

fig. 5F0P0007mfig. 6F0P0008m
Bestilling af ekstra fjernbetjeninger
Systemet kan genkende op til 8 fjernbe-
tjeninger. Henvend dig til Fiats servicenet
hvis du får brug for en ny eller ekstra nøg-
le med fjernbetjening. Medbring kodekor-
tet, gyldig legitimation samt dokumenta-
tion for ejerforholdet.
Udskiftning af batteri i
fjernbetjening
Batteriet udskiftes på følgende måde:
❒Adskil de to halvdele A ogB-fig. 6, idet
der trykkes på punktet vist med pilen
i fig. 5.
❒Tag batteriet ud og udskift det C-fig. 6.
❒Sæt de to halvdele sammen og sørg for,
at de klikker korrekt på plads.Ny initialisering af fjernbetjeningen
Efter udskiftning af batteri eller frakobling
af batteriet (bilens batteri) skal fjernbe-
tjeningen initialiseres igen.❒Vent mindst ét minut, inden fjernbetje-
ningen tages i brug og bring den i posi-
tion A.
❒Indsæt nøglen med fjernbetjeningen
i tændingslåsen.
❒Inden ti sekunder trykkes på en af de to
knapper (
∫eller ª) i mindst 5 sekunder.
❒Tag nøglen med fjernbetjeningen ud af
tændingslåsen.
❒Vent mindst ét minut, inden fjernbetje-
ningen tages i brug. Nu fungerer fjern-
betjeningen igen.
