VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS fig. 1
Ga goed rechtop zitten, steun tegen de
rugleuning en leg dan de gordel om.
Trek de gordel uit en maak de gordel vast
door de gesp Ain de sluiting Bte druk-
ken, totdat deze hoorbaar blokkeert.
Als tijdens het uittrekken van de gordel de
rolautomaat blokkeert, laat dan de gor-
del een stukje teruglopen en trek de gor-
del vervolgens weer geleidelijk uit.
Druk, om de gordel los te maken, op de
knopC. Begeleid de gordel tijdens het te-
ruglopen, zodat wordt voorkomen dat de
gordelband draait.
Via de oprolautomaat wordt de lengte van
de gordel automatisch aangepast aan het
postuur van de drager en wordt toch vol-
doende bewegingsvrijheid geboden.
Als de auto op een steile helling staat, kan
de rolautomaat blokkeren; dit is een nor-
maal verschijnsel. Bovendien blokkeert de
rolautomaat als u de gordel snel uittrekt.
Hij blokkeert ook bij hard remmen, bots-
ingen en bij hoge snelheden in bochten.
De achterbank is voorzien van driepunts-
veiligheidsgordels met rolautomaat.
fig. 1F0P0108m
fig. 2F0P0111m
fig. 3F0P0112m
Bedenk dat achterpassagiers
die geen gordel dragen, tij-
dens een ernstig ongeval niet alleen
zelf aan gevaar worden blootgesteld
maar ook gevaar opleveren voor de
inzittenden voor.
ATTENTIE!
Controleer of de rugleuning
aan beide zijden goed ver-
grendeld is om te voorkomen dat in
geval van bruusk remmen, de rugleu-
ning naar voren klapt en de passagiers
ver wondt .
ATTENTIE!

113
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN
MOTOR STARTEN ............................................................. 114
PARKEREN............................................................................ 116
GEBRUIK VAN DE HANDGESCHAKELDE
VERSNELLINGSBAK........................................................... 117
BRANDSTOFBESPARING................................................. 118
WINTERBANDEN.............................................................. 121
SNEEUWKETTINGEN....................................................... 121
AUTO LANGERE TIJD STALLEN.................................... 122
S S
T T
A A
R R
T T
E E
N N
E E
N N
R R
I I
J J
D D
E E
N N

118
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

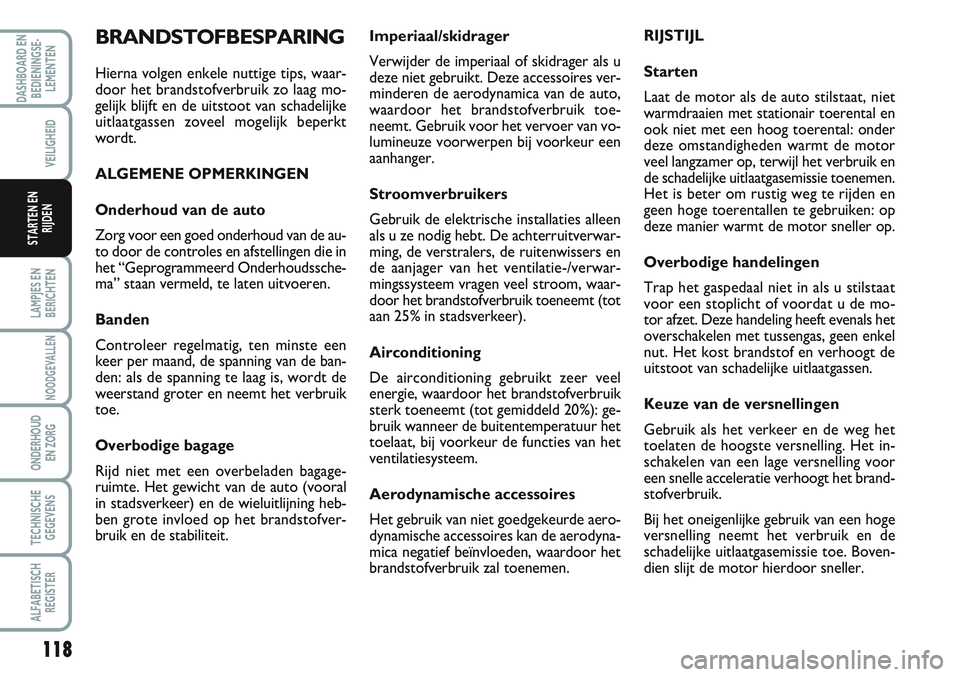

Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet gebruikt. Deze accessoires ver-
minderen de aerodynamica van de auto,
waardoor het brandstofverbruik toe-
neemt. Gebruik voor het vervoer van vo-
lumineuze voorwerpen bij voorkeur een
aanhanger.
Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, de verstralers, de ruitenwissers en
de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de mo-
tor afzet. Deze handeling heeft evenals het
overschakelen met tussengas, geen enkel
nut. Het kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het
toelaten de hoogste versnelling. Het in-
schakelen van een lage versnelling voor
een snelle acceleratie verhoogt het brand-
stofverbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Boven-
dien slijt de motor hierdoor sneller.BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen zoveel mogelijk beperkt
wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de au-
to door de controles en afstellingen die in
het “Geprogrammeerd Onderhoudssche-
ma” staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.

119
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN

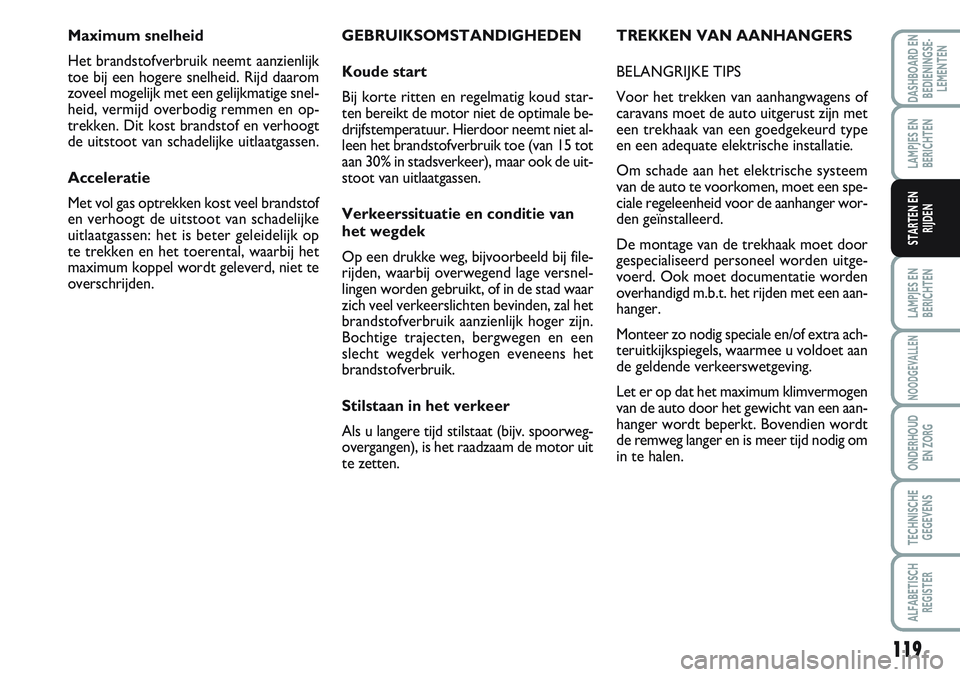

GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud star-
ten bereikt de motor niet de optimale be-
drijfstemperatuur. Hierdoor neemt niet al-
leen het brandstofverbruik toe (van 15 tot
aan 30% in stadsverkeer), maar ook de uit-
stoot van uitlaatgassen.
Verkeerssituatie en conditie van
het wegdek
Op een drukke weg, bijvoorbeeld bij file-
rijden, waarbij overwegend lage versnel-
lingen worden gebruikt, of in de stad waar
zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn.
Bochtige trajecten, bergwegen en een
slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorweg-
overgangen), is het raadzaam de motor uit
te zetten. Maximum snelheid
Het brandstofverbruik neemt aanzienlijk
toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een gelijkmatige snel-
heid, vermijd overbodig remmen en op-
trekken. Dit kost brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: het is beter geleidelijk op
te trekken en het toerental, waarbij het
maximum koppel wordt geleverd, niet te
overschrijden.TREKKEN VAN AANHANGERS
BELANGRIJKE TIPS
Voor het trekken van aanhangwagens of
caravans moet de auto uitgerust zijn met
een trekhaak van een goedgekeurd type
en een adequate elektrische installatie.
Om schade aan het elektrische systeem
van de auto te voorkomen, moet een spe-
ciale regeleenheid voor de aanhanger wor-
den geïnstalleerd.
De montage van de trekhaak moet door
gespecialiseerd personeel worden uitge-
voerd. Ook moet documentatie worden
overhandigd m.b.t. het rijden met een aan-
hanger.
Monteer zo nodig speciale en/of extra ach-
teruitkijkspiegels, waarmee u voldoet aan
de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen
van de auto door het gewicht van een aan-
hanger wordt beperkt. Bovendien wordt
de remweg langer en is meer tijd nodig om
in te halen.

120
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

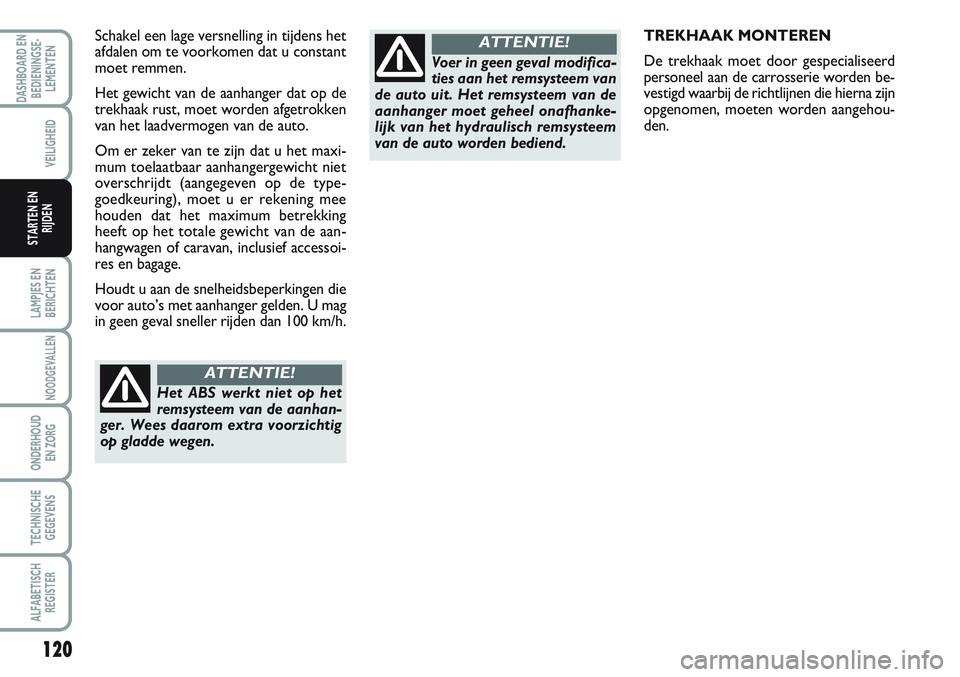

TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd
personeel aan de carrosserie worden be-
vestigd waarbij de richtlijnen die hierna zijn
opgenomen, moeten worden aangehou-
den. Schakel een lage versnelling in tijdens het
afdalen om te voorkomen dat u constant
moet remmen.
Het gewicht van de aanhanger dat op de
trekhaak rust, moet worden afgetrokken
van het laadvermogen van de auto.
Om er zeker van te zijn dat u het maxi-
mum toelaatbaar aanhangergewicht niet
overschrijdt (aangegeven op de type-
goedkeuring), moet u er rekening mee
houden dat het maximum betrekking
heeft op het totale gewicht van de aan-
hangwagen of caravan, inclusief accessoi-
res en bagage.
Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval sneller rijden dan 100 km/h.
Het ABS werkt niet op het
remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE!
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE!

121
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN

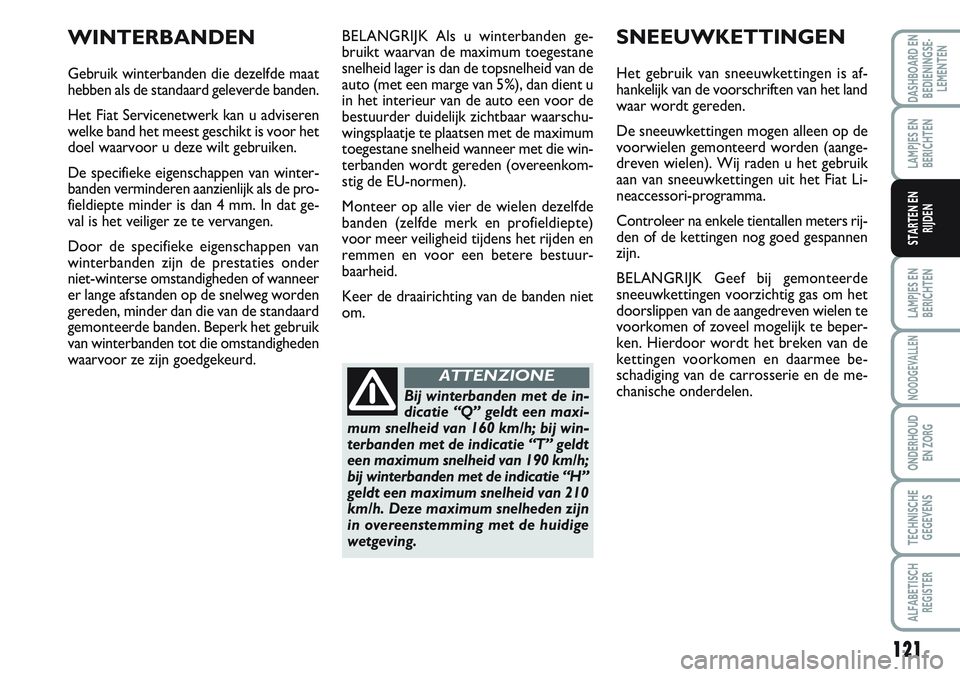

BELANGRIJK Als u winterbanden ge-
bruikt waarvan de maximum toegestane
snelheid lager is dan de topsnelheid van de
auto (met een marge van 5%), dan dient u
in het interieur van de auto een voor de
bestuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
remmen en voor een betere bestuur-
baarheid.
Keer de draairichting van de banden niet
om.SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen). Wij raden u het gebruik
aan van sneeuwkettingen uit het Fiat Li-
neaccessori-programma.
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
BELANGRIJK Geef bij gemonteerde
sneeuwkettingen voorzichtig gas om het
doorslippen van de aangedreven wielen te
voorkomen of zoveel mogelijk te beper-
ken. Hierdoor wordt het breken van de
kettingen voorkomen en daarmee be-
schadiging van de carrosserie en de me-
chanische onderdelen.
WINTERBANDEN
Gebruik winterbanden die dezelfde maat
hebben als de standaard geleverde banden.
Het Fiat Servicenetwerk kan u adviseren
welke band het meest geschikt is voor het
doel waarvoor u deze wilt gebruiken.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat ge-
val is het veiliger ze te vervangen.
Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
Bij winterbanden met de in-
dicatie “Q” geldt een maxi-
mum snelheid van 160 km/h; bij win-
terbanden met de indicatie “T” geldt
een maximum snelheid van 190 km/h;
bij winterbanden met de indicatie “H”
geldt een maximum snelheid van 210
km/h. Deze maximum snelheden zijn
in overeenstemming met de huidige
wetgeving.
ATTENZIONE

122
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
AUTO LANGERE TIJD
STALLEN
Tref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge en
zo mogelijk goed geventileerde ruimte;
❒schakel een versnelling in;
❒zorg ervoor dat de handrem is aange-
trokken;
❒maak de minklem los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iedere
drie maanden worden herhaald. Laad
de accu op als de optische meter een
donkere kleur heeft zonder een groen
middenstuk;
❒maak de gespoten plaatdelen schoon en
behandel ze met een beschermende
was;
❒reinig en conserveer de glimmende me-
talen delen met daarvoor geschikte
middelen;
❒smeer de wisserrubbers van de ruiten-
wissers en achterruitwisser in met talk-
poeder en laat ze los van de ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan niet
kan verdampen.
❒breng de bandenspanning + 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden en laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt; rijd
niet harder dan 50 km/h. Ver-
mijd kuilen, stoepranden en
andere obstakels en rijd, om
de auto en het wegdek niet te
beschadigen, geen lange stukken op
sneeuwvrije wegen.
ATTENTIE!

123
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN

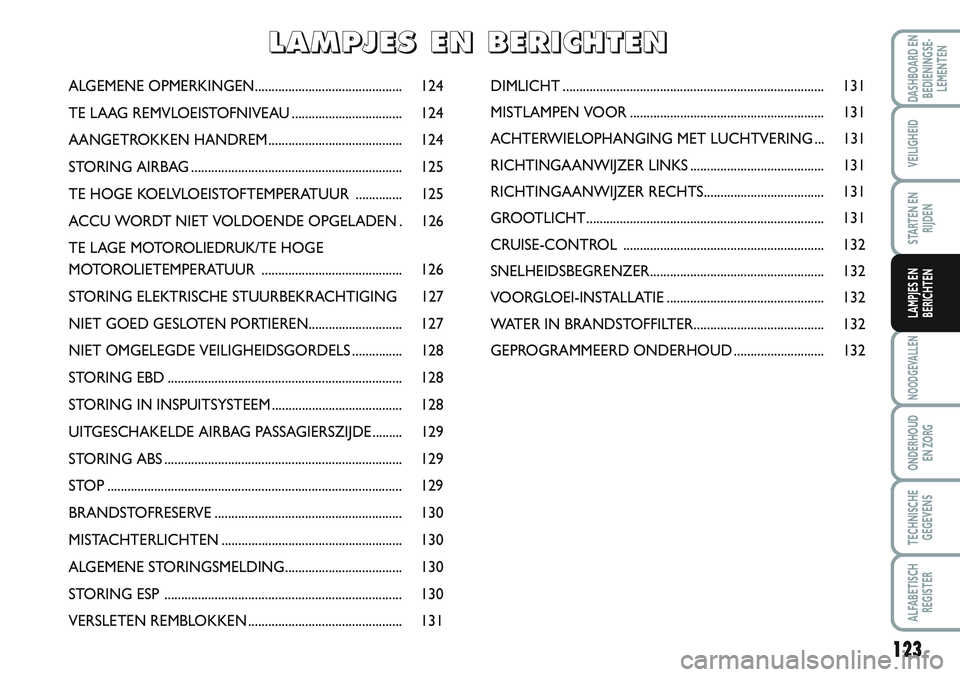

ALGEMENE OPMERKINGEN............................................ 124
TE LAAG REMVLOEISTOFNIVEAU................................. 124
AANGETROKKEN HANDREM........................................ 124
STORING AIRBAG ............................................................... 125
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 125
ACCU WORDT NIET VOLDOENDE OPGELADEN . 126
TE LAGE MOTOROLIEDRUK/TE HOGE
MOTOROLIETEMPERATUUR .......................................... 126
STORING ELEKTRISCHE STUURBEKRACHTIGING 127
NIET GOED GESLOTEN PORTIEREN............................ 127
NIET OMGELEGDE VEILIGHEIDSGORDELS............... 128
STORING EBD ...................................................................... 128
STORING IN INSPUITSYSTEEM ....................................... 128
UITGESCHAKELDE AIRBAG PASSAGIERSZIJDE ......... 129
STORING ABS ....................................................................... 129
STOP ........................................................................................ 129
BRANDSTOFRESERVE ........................................................ 130
MISTACHTERLICHTEN ...................................................... 130
ALGEMENE STORINGSMELDING................................... 130
STORING ESP ....................................................................... 130
VERSLETEN REMBLOKKEN.............................................. 131DIMLICHT.............................................................................. 131
MISTLAMPEN VOOR.......................................................... 131
ACHTERWIELOPHANGING MET LUCHTVERING ... 131
RICHTINGAANWIJZER LINKS........................................ 131
RICHTINGAANWIJZER RECHTS.................................... 131
GROOTLICHT....................................................................... 131
CRUISE-CONTROL ............................................................ 132
SNELHEIDSBEGRENZER.................................................... 132
VOORGLOEI-INSTALLATIE............................................... 132
WATER IN BRANDSTOFFILTER....................................... 132
GEPROGRAMMEERD ONDERHOUD ........................... 132
L L
A A
M M
P P
J J
E E
S S
E E
N N
B B
E E
R R
I I
C C
H H
T T
E E
N N

130
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
K

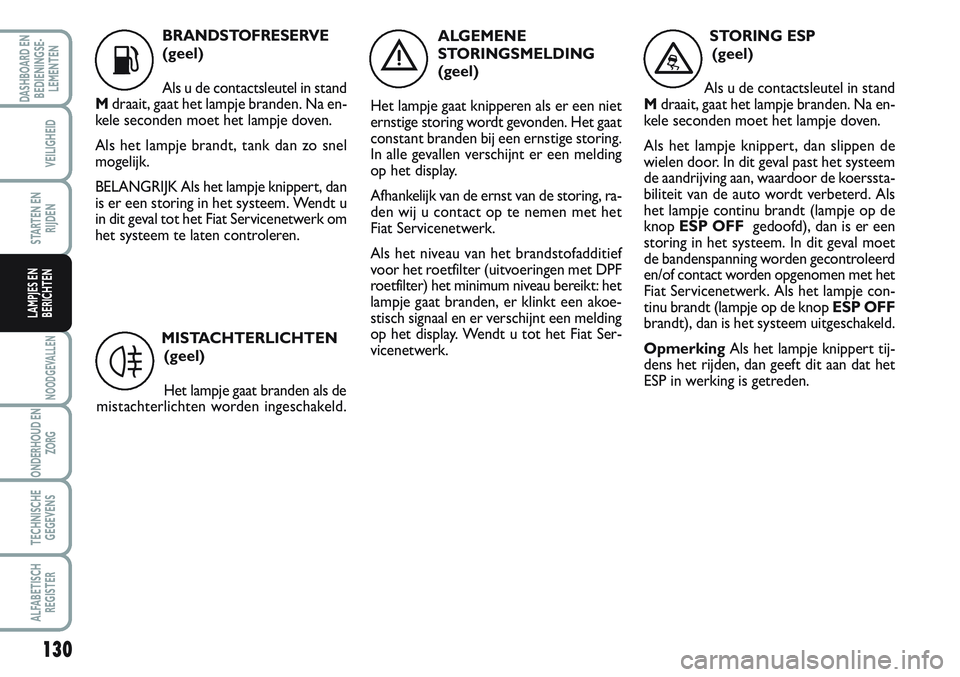

BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje brandt, tank dan zo snel
mogelijk.
BELANGRIJK Als het lampje knippert, dan
is er een storing in het systeem. Wendt u
in dit geval tot het Fiat Servicenetwerk om
het systeem te laten controleren.
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat knipperen als er een niet
ernstige storing wordt gevonden. Het gaat
constant branden bij een ernstige storing.
In alle gevallen verschijnt er een melding
op het display.
Afhankelijk van de ernst van de storing, ra-
den wij u contact op te nemen met het
Fiat Servicenetwerk.
Als het niveau van het brandstofadditief
voor het roetfilter (uitvoeringen met DPF
roetfilter) het minimum niveau bereikt: het
lampje gaat branden, er klinkt een akoe-
stisch signaal en er verschijnt een melding
op het display. Wendt u tot het Fiat Ser-
vicenetwerk.
è
STORING ESP
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje knippert, dan slippen de
wielen door. In dit geval past het systeem
de aandrijving aan, waardoor de koerssta-
biliteit van de auto wordt verbeterd. Als
het lampje continu brandt (lampje op de
knopESP OFF gedoofd), dan is er een
storing in het systeem. In dit geval moet
de bandenspanning worden gecontroleerd
en/of contact worden opgenomen met het
Fiat Servicenetwerk. Als het lampje con-
tinu brandt (lampje op de knop ESP OFF
brandt), dan is het systeem uitgeschakeld.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
™

147
LAMPJES EN
BERICHTEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Zekeringenkast op dashboard aan passagierszijde
VERBRUIKERS ZEKERING AMPÈRAGE
Achterruitwisser
Vrij
Koplampverstelling, diagnosestekker, ESP-regeleenheid,
ventilatie, additiefpomp roetfilter, stuurhoeksensor
Elektrische spiegel, ruitbediening passagierszijde
Voeding ruitbediening voor
Plafondverlichting, verlichting dashboardkastje
Multifunctioneel display, sirene diefstalalarm, autoradio,
CD-Changer, Autotelefoon, optionalregeleenheid aanhanger
beveiligingsregeleenheid carrosserie
Aansteker, stekkerdoos laadruimte
Elektronisch geregelde luchtvering achter, start-/contactslot,
instrumentenpaneel
Diagnosestekker, regeleenheid diefstalalarm
Handsfreeset, regeleenheid airbag
Regeleenheid motor, regeleenheid aanhanger
Regensensor, automatische klimaatregeling,
instrumentenpaneel, achterste aanjager in interieur
(combi-uitvoering)
Portierver-/ontgrendeling
Vrij
Verwarming achterruit en buitenspiegels
❒Kantel het opbergvak en trek het met
kracht los om de zekeringen te bereiken.
