FIAT SCUDO 2012 Manual de Empleo y Cuidado (in Spanish)
Manufacturer: FIAT, Model Year: 2012, Model line: SCUDO, Model: FIAT SCUDO 2012Pages: 219, tamaño PDF: 4.17 MB
Page 1 of 219
Los datos contenidos en esta publicación son a título indicativo.
Fiat podrá modificar en cualquier momento los modelos descritos en esta publicación por razones técnicas o comerciales.
El Cliente puede solicitar más información en los concesionarios de la Red de Asistencia Fiat.
Impreso en papel ecológico sin cloro.
EMPLEO Y CUIDADO
FIATSCUDO
ESPAÑOL
SCUDO UM SPA 19-06-2007 8:28 Pagina 1
Page 2 of 219

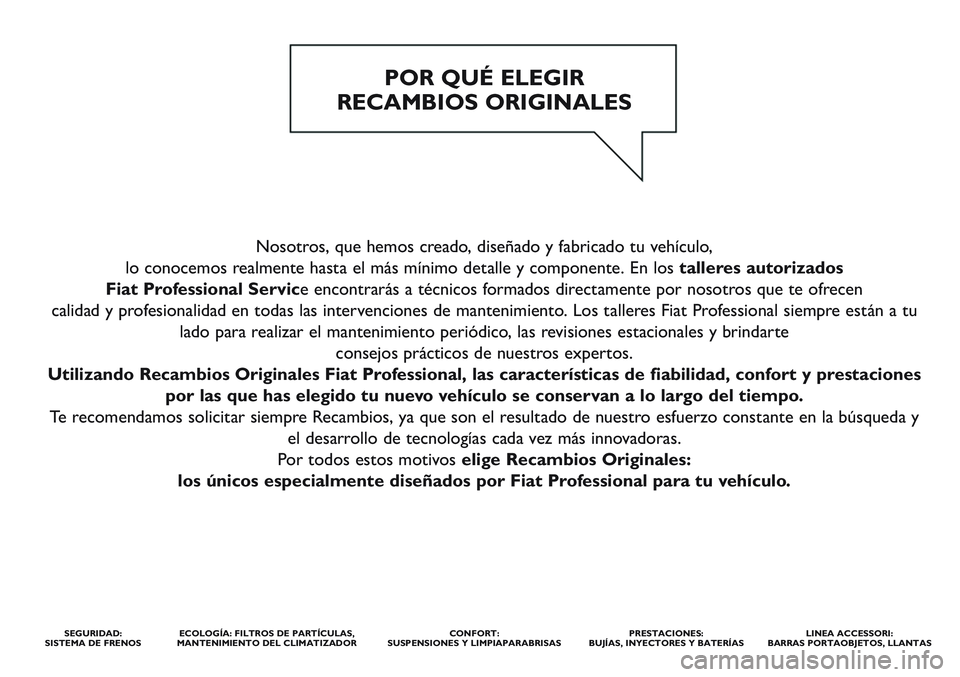

Nosotros, que hemos creado, diseñado y fabricado tu vehículo,
lo conocemos realmente hasta el más mínimo detalle y componente. En los talleres autorizados
Fiat Professional Service encontrarás a técnicos formados directamente por nosotros que te ofrecen
calidad y profesionalidad en todas las intervenciones de mantenimiento. Los talleres Fiat Professional siempre están a tu
lado para realizar el mantenimiento periódico, las revisiones estacionales y brindarte
consejos prácticos de nuestros expertos.
Utilizando Recambios Originales Fiat Professional, las características de fiabilidad, confort y prestaciones
por las que has elegido tu nuevo vehículo se conservan a lo largo del tiempo.
Te recomendamos solicitar siempre Recambios, ya que son el resultado de nuestro esfuerzo constante en la búsqueda y
el desarrollo de tecnologías cada vez más innovadoras.
Por todos estos motivos elige Recambios Originales:
los únicos especialmente diseñados por Fiat Professional para tu vehículo.
SEGURIDAD:
SISTEMA DE FRENOSECOLOGÍA: FILTROS DE PARTÍCULAS,
MANTENIMIENTO DEL CLIMATIZADORCONFORT:
SUSPENSIONES Y LIMPIAPARABRISASPRESTACIONES:
BUJÍAS, INYECTORES Y BATERÍASLINEA ACCESSORI:
BARRAS PORTAOBJETOS, LLANTAS
POR QUÉ ELEGIR
RECAMBIOS ORIGINALES
Page 3 of 219
ESCOGER RECAMBIOS
ORIGINALES
ES LA ELECCIÓN MÁS LÓGICA
PRESTACIONES
RECAMBIOS ORIGINALES
CONFORT
RECAMBIOS ORIGINALES
SEGURIDAD
RECAMBIOS ORIGINALES
MEDIO AMBIENTE
RECAMBIOS ORIGINALES
VALOR
RECAMBIOS ORIGINALES
ACCESORIOS
RECAMBIOS ORIGINALES
Page 4 of 219

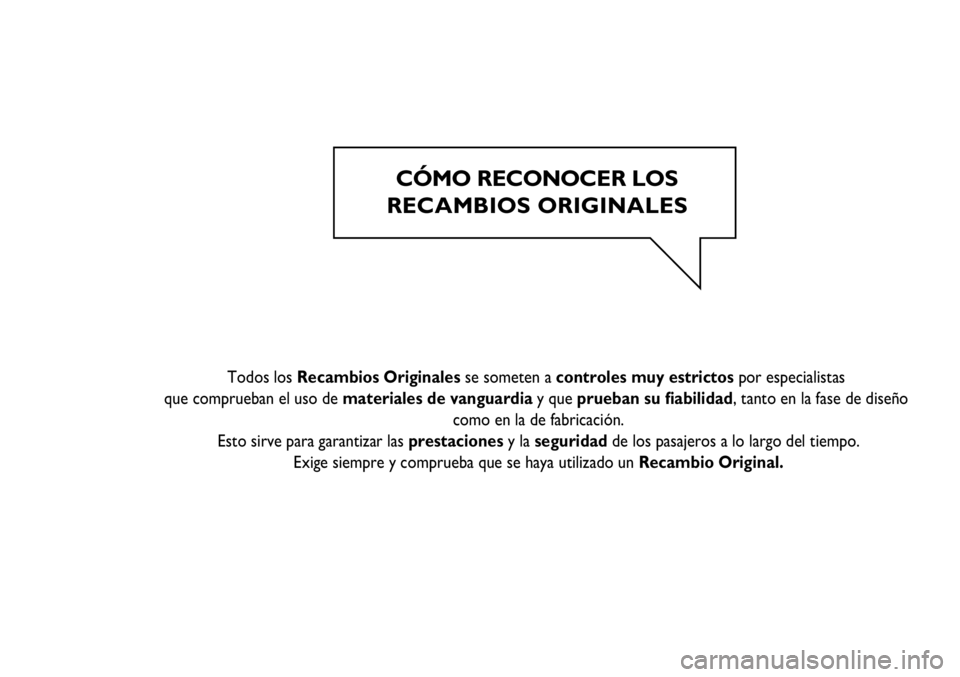

CÓMO RECONOCER LOS
RECAMBIOS ORIGINALES
Todos los Recambios Originales se someten a controles muy estrictos por especialistas
que comprueban el uso de materiales de vanguardia y que prueban su fiabilidad, tanto en la fase de diseño
como en la de fabricación.
Esto sirve para garantizar las prestaciones y la seguridad de los pasajeros a lo largo del tiempo.
Exige siempre y comprueba que se haya utilizado un Recambio Original.
Page 5 of 219

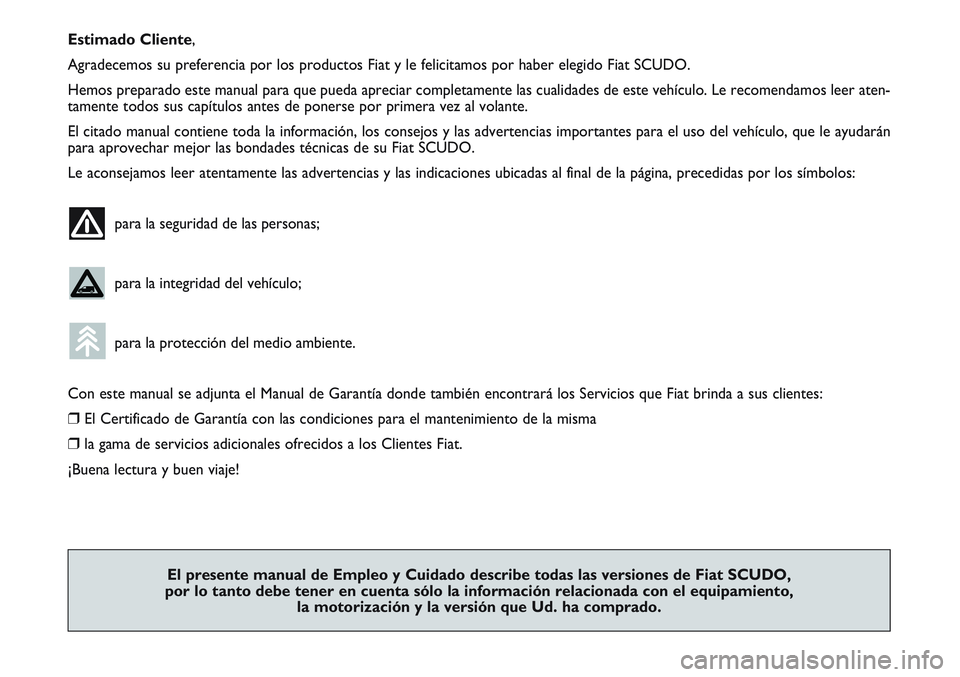

Estimado Cliente,
Agradecemos su preferencia por los productos Fiat y le felicitamos por haber elegido Fiat SCUDO.
Hemos preparado este manual para que pueda apreciar completamente las cualidades de este vehículo. Le recomendamos leer aten-
tamente todos sus capítulos antes de ponerse por primera vez al volante.
El citado manual contiene toda la información, los consejos y las advertencias importantes para el uso del vehículo, que le ayudarán
para aprovechar mejor las bondades técnicas de su Fiat SCUDO.
Le aconsejamos leer atentamente las advertencias y las indicaciones ubicadas al final de la página, precedidas por los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
Con este manual se adjunta el Manual de Garantía donde también encontrará los Servicios que Fiat brinda a sus clientes:
❒El Certificado de Garantía con las condiciones para el mantenimiento de la misma
❒la gama de servicios adicionales ofrecidos a los Clientes Fiat.
¡Buena lectura y buen viaje!
El presente manual de Empleo y Cuidado describe todas las versiones de Fiat SCUDO,
por lo tanto debe tener en cuenta sólo la información relacionada con el equipamiento,
la motorización y la versión que Ud. ha comprado.
Page 6 of 219

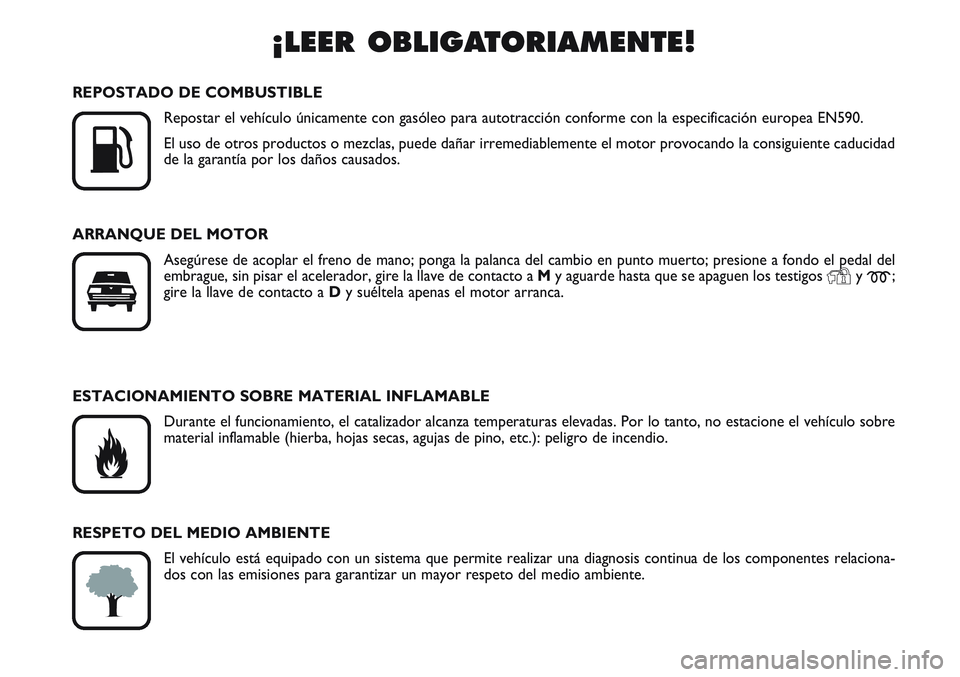

¡LEER OBLIGATORIAMENTE!
K
REPOSTADO DE COMBUSTIBLE
Repostar el vehículo únicamente con gasóleo para autotracción conforme con la especificación europea EN590.
El uso de otros productos o mezclas, puede dañar irremediablemente el motor provocando la consiguiente caducidad
de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Asegúrese de acoplar el freno de mano; ponga la palanca del cambio en punto muerto; presione a fondo el pedal del
embrague, sin pisar el acelerador, gire la llave de contacto a My aguarde hasta que se apaguen los testigos
Yy m;
gire la llave de contacto a Dy suéltela apenas el motor arranca.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el catalizador alcanza temperaturas elevadas. Por lo tanto, no estacione el vehículo sobre
material inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.
RESPETO DEL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite realizar una diagnosis continua de los componentes relaciona-
dos con las emisiones para garantizar un mayor respeto del medio ambiente.
Page 7 of 219

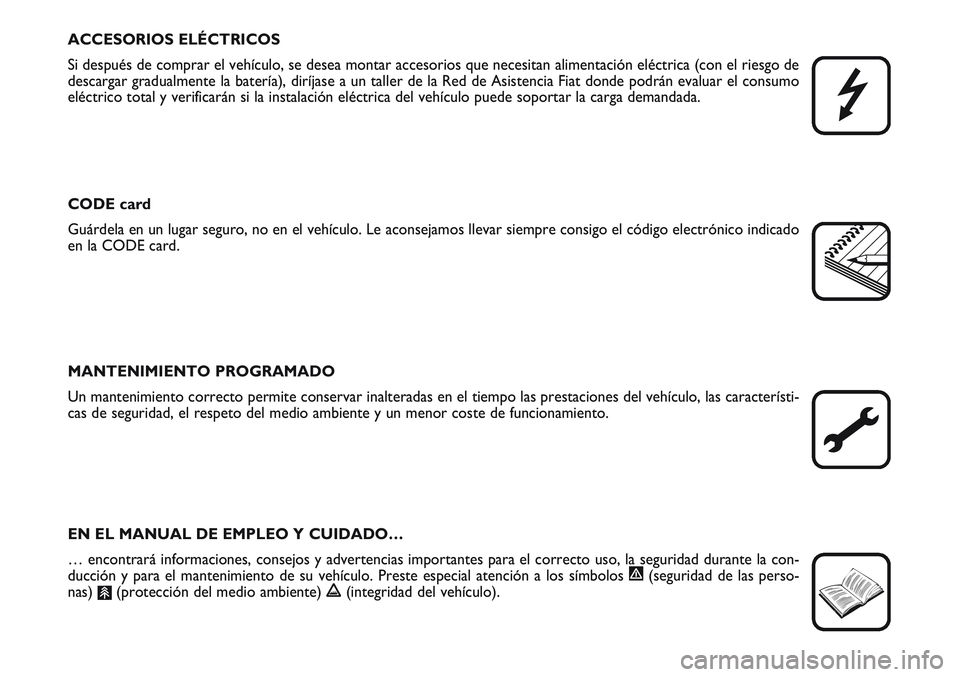

ACCESORIOS ELÉCTRICOS
Si después de comprar el vehículo, se desea montar accesorios que necesitan alimentación eléctrica (con el riesgo de
descargar gradualmente la batería), diríjase a un taller de la Red de Asistencia Fiat donde podrán evaluar el consumo
eléctrico total y verificarán si la instalación eléctrica del vehículo puede soportar la carga demandada.
CODE card
Guárdela en un lugar seguro, no en el vehículo. Le aconsejamos llevar siempre consigo el código electrónico indicado
en la CODE card.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inalteradas en el tiempo las prestaciones del vehículo, las característi-
cas de seguridad, el respeto del medio ambiente y un menor coste de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO…
… encontrará informaciones, consejos y advertencias importantes para el correcto uso, la seguridad durante la con-
ducción y para el mantenimiento de su vehículo. Preste especial atención a los símbolos
"(seguridad de las perso-
nas)
#(protección del medio ambiente) !(integridad del vehículo).
Page 8 of 219
4
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOSSALPICADERO .................................................................... 5
SIMBOLOGÍA ....................................................................... 6
EL SISTEMA FIAT CODE .................................................. 6
LAS LLAVES .......................................................................... 7
ALARMA ................................................................................ 10
CONMUTADOR DE ARRANQUE ................................ 12
TABLERO DE INSTRUMENTOS .................................... 13
INSTRUMENTOS DEL VEHÍCULO ............................... 14
PANTALLA............................................................................. 15
INDICADOR DE MANTENIMIENTO ............................ 16
TRIP COMPUTER................................................................. 17
REGULACIÓN ASIENTOS ................................................ 17
PLAZAS TRASERAS ............................................................. 20
DISPOSICIÓN INTERIOR DE LOS ASIENTOS ........... 22
REPOSACABEZA.................................................................. 23
VOLANTE ............................................................................. 24
ESPEJOS RETROVISORES .................................................. 25
CALEFACCIÓN Y VENTILACIÓN ................................ 27
CLIMATIZADOR MANUAL ............................................ 31
CLIMATIZADOR AUTOMÁTICO BI-ZONA ............. 37
CLIMATIZADOR TRI-ZONA ........................................... 45
LUCES EXTERIORES .......................................................... 47
LIMPIEZA CRISTALES ........................................................ 50REGULADOR DE VELOCIDAD
CRUISE CONTROL ........................................................... 54
LIMITADOR DE VELOCIDAD “LIMIT” ......................... 57
LUCES INTERIORES ........................................................... 60
MANDOS .............................................................................. 61
INTERRUPTOR DE BLOQUEO
DE COMBUSTIBLE ............................................................. 64
EQUIPAMIENTOS INTERIORES ...................................... 65
PUERTAS ............................................................................... 69
CORTINA CUBREEQUIPAJE CORREDIZA ................. 73
ELEVALUNAS ....................................................................... 74
CAPÓ....................................................................................... 76
PREDISPOSICIÓN BACA/PORTAESQUÍS .................... 77
SUSPENSIONES NEUMÁTICAS ....................................... 78
CONSEJOS PARA LA CARGA ......................................... 79
FAROS .................................................................................... 81
SISTEMA ABS ....................................................................... 82
SISTEMA ESP ........................................................................ 84
SISTEMA EOBD ................................................................... 87
SENSORES DE ESTACIONAMIENTO .......................... 88
EQUIPO DE RADIO .......................................................... 89
ACCESORIOS COMPRADOS POR EL USUARIO .... 90
REPOSTADO DEL VEHÍCULO ....................................... 91
PROTECCIÓN DEL MEDIO AMBIENTE ..................... 92
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O
Y Y
M M
A A
N N
D D
O O
S S
Page 9 of 219
5
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

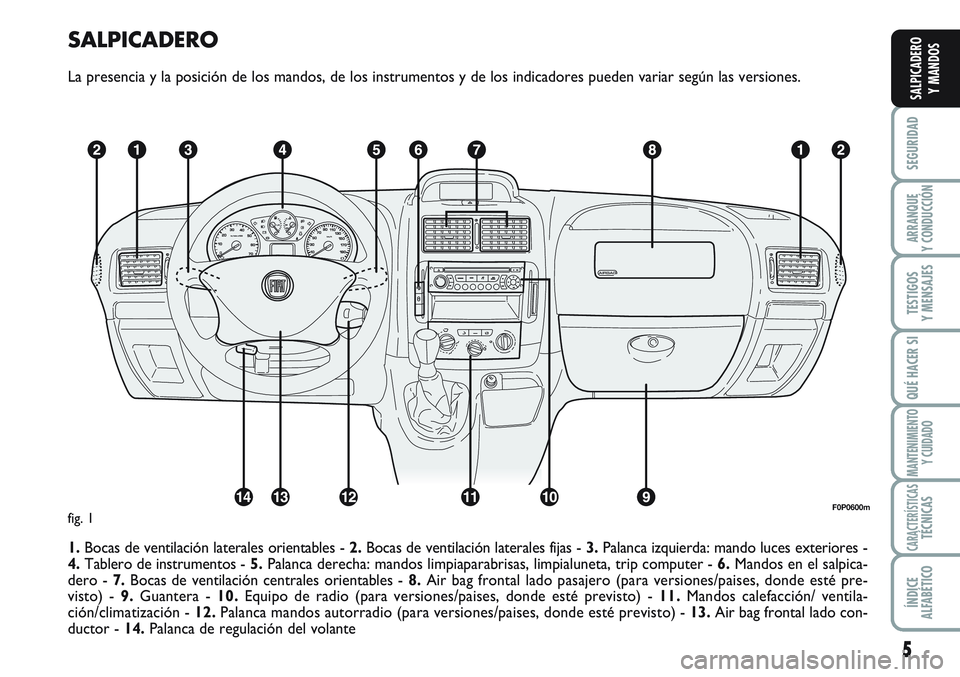

SALPICADERO
La presencia y la posición de los mandos, de los instrumentos y de los indicadores pueden variar según las versiones.
1.Bocas de ventilación laterales orientables - 2.Bocas de ventilación laterales fijas - 3.Palanca izquierda: mando luces exteriores -
4.Tablero de instrumentos -5.Palanca derecha: mandos limpiaparabrisas, limpialuneta, trip computer - 6.Mandos en el salpica-
dero - 7.Bocas de ventilación centrales orientables - 8.Air bag frontal lado pasajero (para versiones/paises, donde esté pre-
visto) - 9.Guantera - 10.Equipo de radio (para versiones/paises, donde esté previsto) - 11.Mandos calefacción/ ventila-
ción/climatización - 12.Palanca mandos autorradio (para versiones/paises, donde esté previsto) - 13.Air bag frontal lado con-
ductor - 14. Palanca de regulación del volante
F0P0600mfig. 1
Page 10 of 219
6
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS

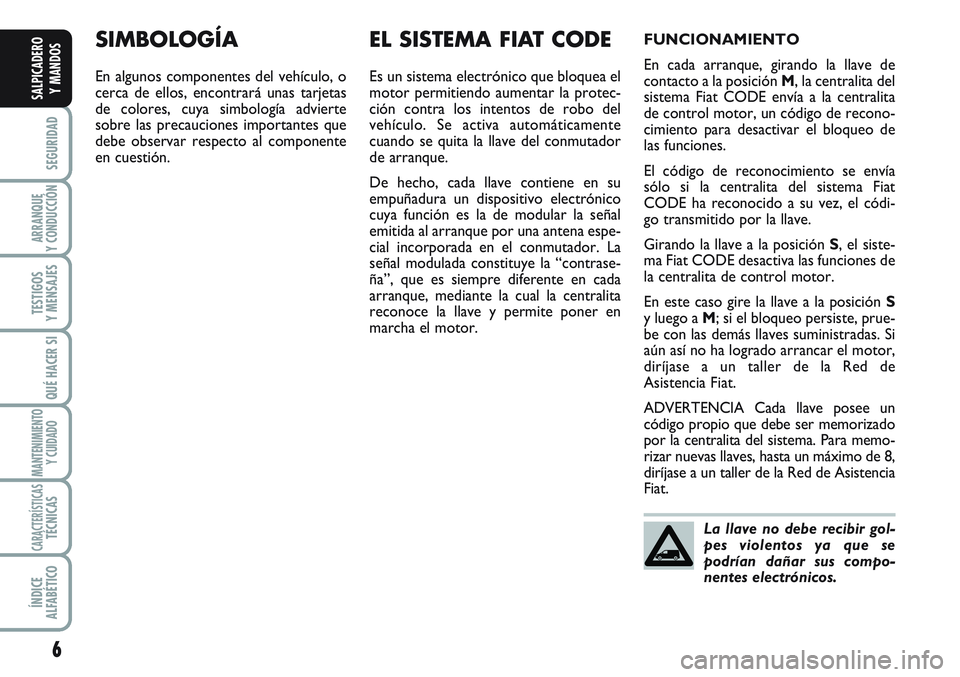

SIMBOLOGÍA
En algunos componentes del vehículo, o
cerca de ellos, encontrará unas tarjetas
de colores, cuya simbología advierte
sobre las precauciones importantes que
debe observar respecto al componente
en cuestión.
EL SISTEMA FIAT CODE
Es un sistema electrónico que bloquea el
motor permitiendo aumentar la protec-
ción contra los intentos de robo del
vehículo. Se activa automáticamente
cuando se quita la llave del conmutador
de arranque.
De hecho, cada llave contiene en su
empuñadura un dispositivo electrónico
cuya función es la de modular la señal
emitida al arranque por una antena espe-
cial incorporada en el conmutador. La
señal modulada constituye la “contrase-
ña”, que es siempre diferente en cada
arranque, mediante la cual la centralita
reconoce la llave y permite poner en
marcha el motor.
La llave no debe recibir gol-
pes violentos ya que se
podrían dañar sus compo-
nentes electrónicos.
FUNCIONAMIENTO
En cada arranque, girando la llave de
contacto a la posición M, la centralita del
sistema Fiat CODE envía a la centralita
de control motor, un código de recono-
cimiento para desactivar el bloqueo de
las funciones.
El código de reconocimiento se envía
sólo si la centralita del sistema Fiat
CODE ha reconocido a su vez, el códi-
go transmitido por la llave.
Girando la llave a la posición S, el siste-
ma Fiat CODE desactiva las funciones de
la centralita de control motor.
En este caso gire la llave a la posición S
y luego a M; si el bloqueo persiste, prue-
be con las demás llaves suministradas. Si
aún así no ha logrado arrancar el motor,
diríjase a un taller de la Red de
Asistencia Fiat.
ADVERTENCIA Cada llave posee un
código propio que debe ser memorizado
por la centralita del sistema. Para memo-
rizar nuevas llaves, hasta un máximo de 8,
diríjase a un taller de la Red de Asistencia
Fiat.
