FIAT SCUDO 2012 Libretto Uso Manutenzione (in Italian)

147
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Centralina plancia lato passeggero
UTILIZZATORI FUSIBILE AMPERE
Tergilunotto
Libero
Correttore assetto fari, presa diagnostica, centralina ESP,
ventilazione, pompa filtro articolato, sensore di sterzata
Specchietto retrovisore elettrico, alzacristalli lato passeggero
Alimentazione alzacristalli anteriori
Plafoniere, illuminazione cassetto portaoggetti
Dispaly multifunzione, sirena allarme antifurto, autoradio,
CD-Changer, Radiotelefono, centralina servizi rimorchio,
centralina protezione carrozzeri
Accendisigari, presa vano di carico
Correttore assetto posteriore, dispositivo di avviamento,
quadro strumenti
Presa diagnostica, centralina antifurto
Kit main libre, centralina airbag
Centralina servizi motore, centralina servizi rimorchio
Sensore pioggia, climatizzatore automatico quadro
strumenti, ventilazione parte posteriore abitacolo
(allestimento combinato)
Bloccaggio/sbloccaggio aperture
Libero
Sbrinatore lunotto termico e specchi retrovisori
❒Ribaltare il vano portaoggetti e tirarlo
con forza per accedere ai fusibili.

148
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

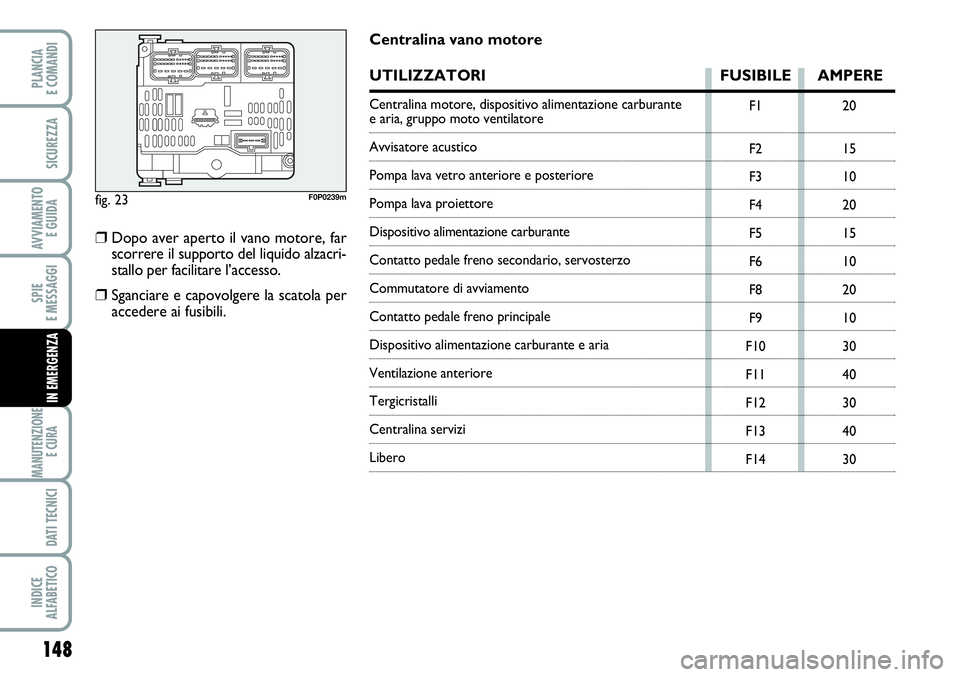

fig. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Centralina vano motore
UTILIZZATORI FUSIBILE AMPERE
Centralina motore, dispositivo alimentazione carburante e aria, gruppo moto ventilatore
Avvisatore acustico
Pompa lava vetro anteriore e posteriore
Pompa lava proiettore
Dispositivo alimentazione carburante
Contatto pedale freno secondario, servosterzo
Commutatore di avviamento
Contatto pedale freno principale
Dispositivo alimentazione carburante e aria
Ventilazione anteriore
Tergicristalli
Centralina servizi
Libero
❒Dopo aver aperto il vano motore, far
scorrere il supporto del liquido alzacri-
stallo per facilitare l’accesso.
❒Sganciare e capovolgere la scatola per
accedere ai fusibili.

149
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

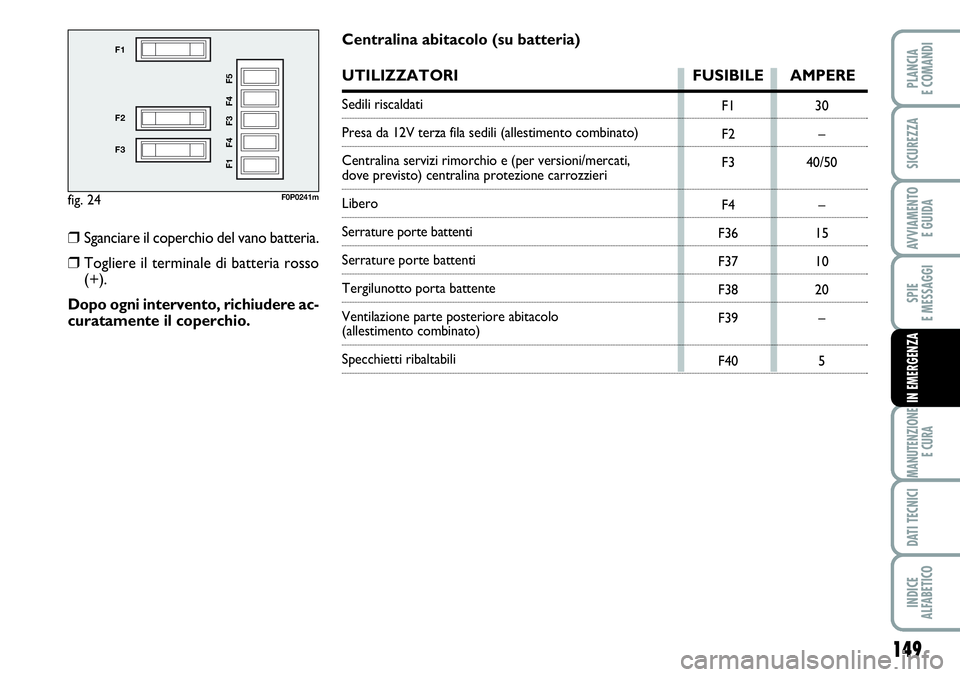

fig. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Centralina abitacolo (su batteria)
UTILIZZATORI FUSIBILE AMPERE
Sedili riscaldati
Presa da 12V terza fila sedili (allestimento combinato)
Centralina servizi rimorchio e (per versioni/mercati,
dove previsto) centralina protezione carrozzieri
Libero
Serrature porte battenti
Serrature porte battenti
Tergilunotto porta battente
Ventilazione parte posteriore abitacolo
(allestimento combinato)
Specchietti ribaltabili
❒Sganciare il coperchio del vano batteria.
❒Togliere il terminale di batteria rosso
(+).
Dopo ogni intervento, richiudere ac-
curatamente il coperchio.

150
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

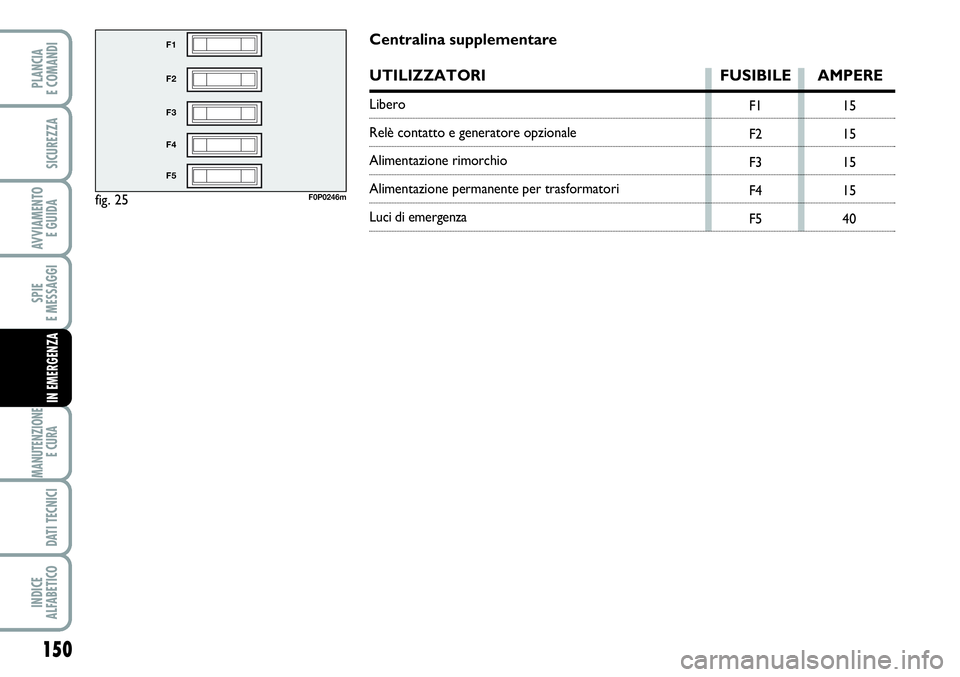

fig. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Centralina supplementare
UTILIZZATORI FUSIBILE AMPERE
Libero
Relè contatto e generatore opzionale
Alimentazione rimorchio
Alimentazione permanente per trasformatori
Luci di emergenza

151
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
RICARICA
DELLA BATTERIA
AVVERTENZA La descrizione della pro-
cedura di ricarica della batteria è riporta-
ta unicamente a titolo informativo. Per l’e-
secuzione di tale operazione, si racco-
manda di rivolgersi alla Rete Assistenzia-
le Fiat.
Si consiglia una ricarica lenta a basso am-
peraggio per la durata di circa 24 ore. Una
carica rapida con correnti elevate po-
trebbe danneggiare la batteria.
Per effettuare la ricarica, procedere come
segue:
❒scollegare il morsetto dal polo negati-
vo della batteria;
❒collegare ai poli della batteria i cavi del-
l’apparecchio di ricarica, rispettando le
polarità;
❒accendere l’apparecchio di ricarica;
Il liquido contenuto nella
batteria è velenoso e corro-
sivo, evitare il contatto con la pelle
e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata
in ambiente ventilato e lontano da
fiamme libere o possibili fonti di scin-
tille, per evitare il pericolo di scoppio
e d’incendio.
ATTENZIONE
❒terminata la ricarica, spegnere l’appa-
recchio prima di scollegarlo dalla bat-
teria;
❒ricollegare il morsetto al polo negati-
vo della batteria.
Non tentare di ricaricare
una batteria congelata: oc-
corre prima sgelarla, altrimenti si cor-
re il rischio di scoppio. Se vi è stato
congelamento, occorre far controlla-
re la batteria prima della ricarica, da
personale specializzato, per verifica-
re che gli elementi interni non si sia-
no danneggiati e che il contenitore
non si sia fessurato, con rischio di fuo-
riuscita di acido velenoso e corrosivo.
ATTENZIONE
MODO ECONOMIA
Dopo l’arresto del motore, quando la
chiave è sulla posizione M, alcune funzio-
ni (tergicristalli, alzacristalli, plafoniere, au-
toradio, ecc.) possono essere usate solo
per una durata massima di trenta minuti,
per evitare che la batteria si scarichi.
Una volta trascorsi questi trenta minuti, le
funzioni attive vengono messe in stand-
by e la spia della batteria lampeggia, ac-
compagnata da un messaggio sul display.
Per ritrovare l’uso immediato di queste
funzioni, occorre avviare il motore e far-
lo girare per alcuni istanti.
Il tempo di cui si dispone sarà allora il dop-
pio del tempo di avviamento del motore.
Tuttavia, questo tempo sarà sempre com-
preso tra cinque e trenta minuti.
Se la batteria è scarica non si può avviare
il motore.

152
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 26
A
F0P0243m
Durante il traino del veico-
lo non avviare il motore.
ATTENZIONE
Prima di avvitare l’anello pu-
lire accuratamente la rela-
tiva sede filettata. Prima di iniziare
il traino del veicolo accertarsi inoltre
di aver avvitato a fondo l’anello sul
perno filettato.
ATTENZIONE
Prima di effettuare il traino
disinserire il bloccasterzo (ve-
dere paragrafo “Dispositivo di avvia-
mento” nel capitolo “Plancia e co-
mandi”). Durante il traino ricordarsi
che non avendo l’ausilio del servofre-
no e del servosterzo per frenare è ne-
cessario esercitare un maggior sforzo
sul pedale e per sterzare è necessario
un maggior sforzo sul volante. Non uti-
lizzare cavi flessibili per effettuare il
traino, evitare gli strappi. Durante le
operazioni di traino verificare che il fis-
saggio del giunto alla vettura non dan-
neggi i componenti a contatto. Nel
trainare la vettura, è obbligatorio ri-
spettare le specifiche norme di circo-
lazione stradale, relative sia al dispo-
sitivo di traino, sia al comportamen-
to da tenere sulla strada.
ATTENZIONE
fig. 27F0P0608m
TRAINO DEL VEICOLO
L’anello di traino, fornito in dotazione con
il veicolo è ubicato nel vano motore co-
me illustrato in fig. 26.
FISSAGGIO DELL’ANELLO
DI TRAINO
Procedere come segue:
❒sollevare il cofano motore svincolare
l’anello A-fig. 26dalla sua sede;
❒asportare lo sportellino anteriore o
posteriore B-fig. 27utilizzando il cac-
ciavite in dotazione;
❒avvitare a fondo l’anello di traino sul
relativo perno filettato.

153
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

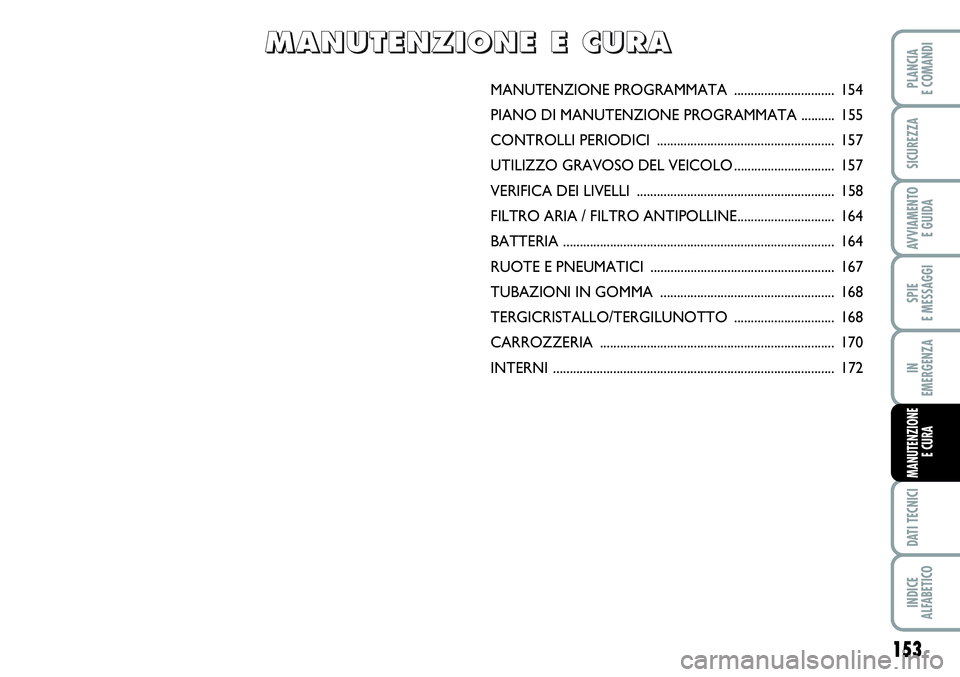

MANUTENZIONE PROGRAMMATA .............................. 154
PIANO DI MANUTENZIONE PROGRAMMATA .......... 155
CONTROLLI PERIODICI ..................................................... 157
UTILIZZO GRAVOSO DEL VEICOLO .............................. 157
VERIFICA DEI LIVELLI ........................................................... 158
FILTRO ARIA / FILTRO ANTIPOLLINE............................. 164
BATTERIA ................................................................................. 164
RUOTE E PNEUMATICI ....................................................... 167
TUBAZIONI IN GOMMA .................................................... 168
TERGICRISTALLO/TERGILUNOTTO .............................. 168
CARROZZERIA ...................................................................... 170
INTERNI .................................................................................... 172
M M
A A
N N
U U
T T
E E
N N
Z Z
I I
O O
N N
E E
E E
C C
U U
R R
A A

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Fiat eventuali
piccole anomalie di funzionamento, sen-
za attendere l’esecuzione del prossimo ta-
gliando.
Se il veicolo viene usato frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-

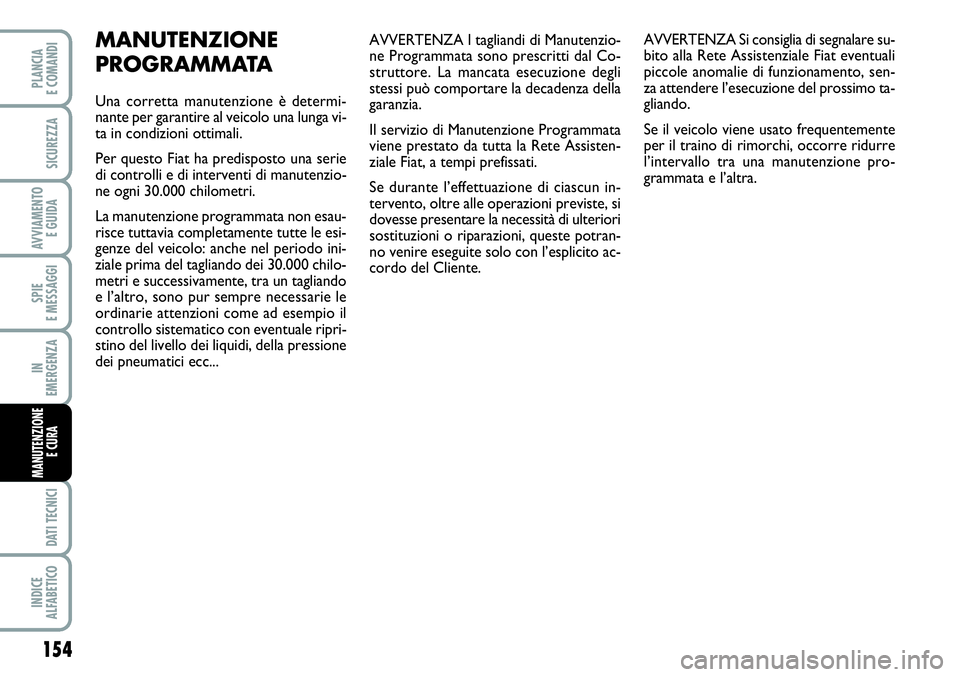

grammata e l’altra.MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire al veicolo una lunga vi-
ta in condizioni ottimali.
Per questo Fiat ha predisposto una serie
di controlli e di interventi di manutenzio-
ne ogni 30.000 chilometri.
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze del veicolo: anche nel periodo ini-
ziale prima del tagliando dei 30.000 chilo-
metri e successivamente, tra un tagliando
e l’altro, sono pur sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale ripri-
stino del livello dei liquidi, della pressione
dei pneumatici ecc...
154
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

155
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●● ●
●●●●● ●
●●
●●●●● ●
●●●●● ●
●●●●● ●

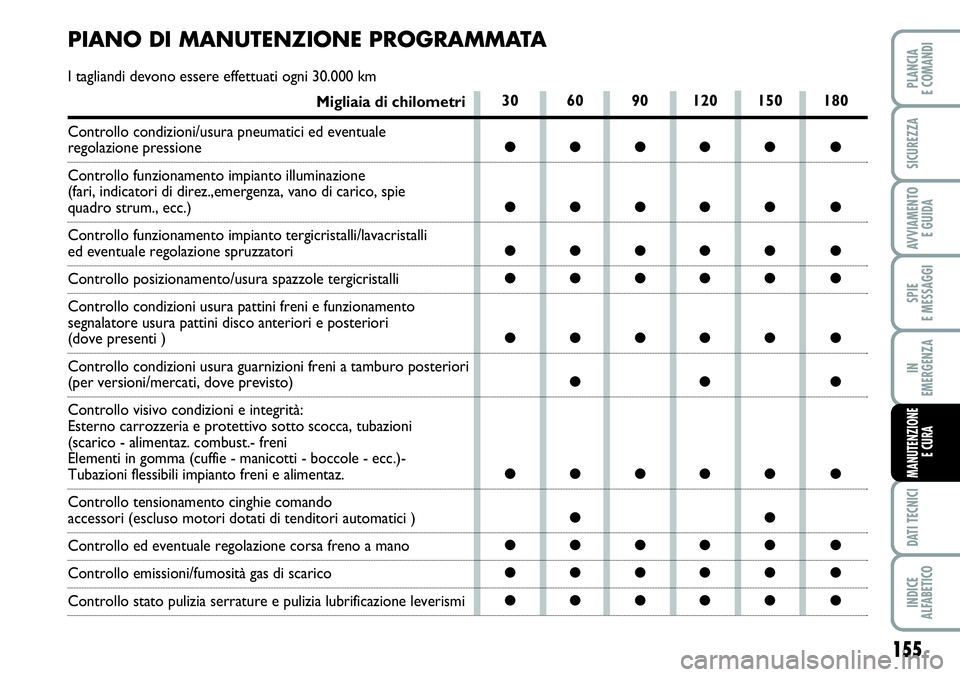

PIANO DI MANUTENZIONE PROGRAMMATA
I tagliandi devono essere effettuati ogni 30.000 km
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto illuminazione
(fari, indicatori di direz.,emergenza, vano di carico, spie
quadro strum., ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli
ed eventuale regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori
(dove presenti )
Controllo condizioni usura guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentaz. combust.- freni
Elementi in gomma (cuffie - manicotti - boccole - ecc.)-
Tubazioni flessibili impianto freni e alimentaz.
Controllo tensionamento cinghie comando
accessori (escluso motori dotati di tenditori automatici )
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi

30 60 90 120 150 180
●●●●● ●
●●●
●● ●
●● ●
●●●●● ●
●●●●● ●
●
●
●●●●● ●
●● ●
●●●●● ●
●
●
156
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

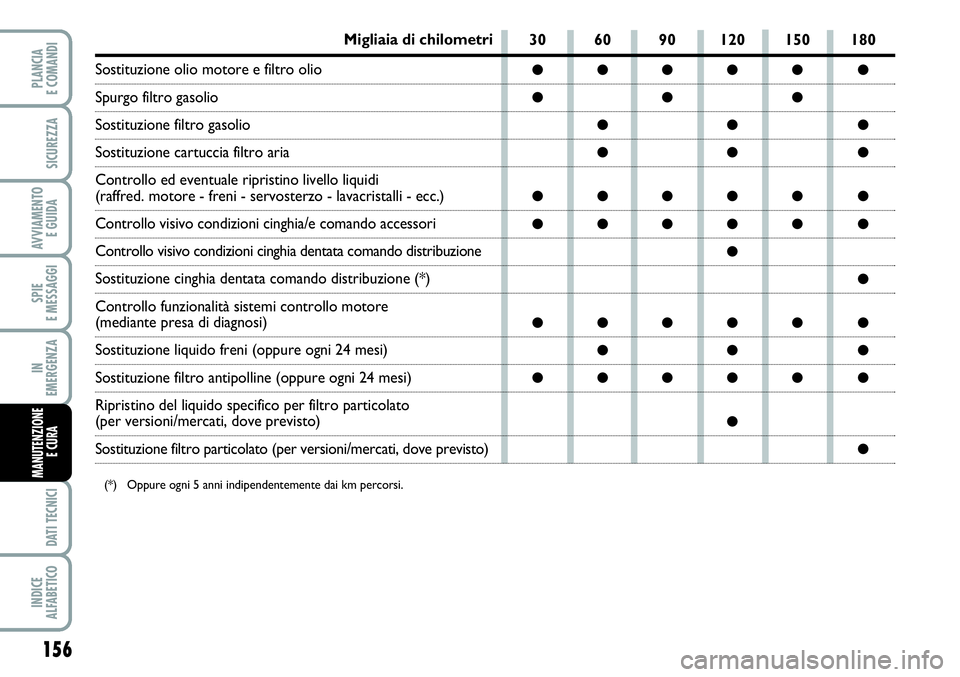

Migliaia di chilometri
Sostituzione olio motore e filtro olio
Spurgo filtro gasolio
Sostituzione filtro gasolio
Sostituzione cartuccia filtro aria
Controllo ed eventuale ripristino livello liquidi
(raffred. motore - freni - servosterzo - lavacristalli - ecc.)
Controllo visivo condizioni cinghia/e comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione
Sostituzione cinghia dentata comando distribuzione (*)
Controllo funzionalità sistemi controllo motore
(mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
Ripristino del liquido specifico per filtro particolato
(per versioni/mercati, dove previsto)
Sostituzione filtro particolato (per versioni/mercati, dove previsto)
(*) Oppure ogni 5 anni indipendentemente dai km percorsi.
