fig. 113
F0P0700m
ESC-SYSTEEM
(Electronic Stability
Control)
(indien aanwezig)Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESC is uitermate nut-
tig als de grip op het wegdek wisselt.
Naast het ESC- en ASR-systeem beschikt
de auto ook over MSR (regeling van het
afremmen op de motor tijdens terug-
schakelen) en HBA (automatische rem-
drukverhoger bij noodstops) (indien aan-
wezig).ACTIVERING VAN HET
SYSTEEM
Bij activering gaat het lampje B-fig. 113
op de knop knipperen om de bestuurder
er op te wijzen dat de auto de stabiliteit
en de grip dreigt te verliezen.
ESC-SYSTEEM UITSCHAKELEN
Als u op de knop A-fig. 113op de mid-
denconsole drukt, wordt het ESC-systeem
uitgeschakeld.
Als het systeem is uitgeschakeld, brandt
het lampje op de knop permanent.
Het systeem schakelt weer in:
❒
automatisch, boven 50 km/h
❒
handmatig, door de knop nogmaals in
te drukken.STORINGSMELDINGEN
Bij een storing in het ESC wordt het sys-
teem automatisch uitgeschakeld en gaat
het lampje
™
op het instrumentenpaneel
continu branden. Bovendien verschijnt een
melding op het display (zie hoofdstuk
“Lampjes en berichten”). Wendt u in dat
geval zo snel mogelijk tot het Fiat Servi-
cenetwerk.
De prestaties van het ESC-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
083-096 SCUDO LUM NL 03/12/13 09.55 Pagina 86

87
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trek-
kracht van de auto en grijpt automatisch
in als een of beide aangedreven wielen
dreigen door te slippen.
Afhankelijk van de oorzaak van het
doorslippen, worden er twee verschil-
lende regelsystemen geactiveerd:❒
als beide aangedreven wielen doorslip-
pen, vermindert het ASR-systeem het
motorvermogen;
❒
als slechts een aangedreven wiel
doorslipt, zorgt het ASR-systeem
ervoor dat het wiel automatisch
wordt afgeremd.
Voor een goede werking van
de ESC- en ASR-systemen is
het van groot belang de banden van
alle wielen van hetzelfde type, merk
en maat zijn en dat ze in perfecte con-
ditie zijn.
ATTENTIE!
Het ASR-systeem is vooral nuttig onder
de volgende omstandigheden:❒
doorslippen van het binnenste wiel in
bochten, door verandering van de
wielbelasting of door te felle accelera-
tie;
❒
te hoog vermogen naar de wielen,
ook in samenhang met de condities
van het wegdek;
❒
acceleratie op gladde wegen en bij
sneeuw en ijzel;
❒
verlies van grip op natte weggedeel-
ten (aquaplaning).
fig. 113/a
F0P0701m
In-/uitschakeling van het systeem
Het ASR-systeem schakelt automatisch in
als de motor wordt gestart.
Als het ESC-systeem wordt uitgeschakeld,
wordt automatisch ook het ASR-systeem
uitgeschakeld.
Tijdens het rijden kan de ASR worden uit-
geschakeld en vervolgens weer worden in-
geschakeld door de knop Aop het scha-
kelaarpaneel op het dashboard in te druk-
ken fig. 113.
Als het systeem wordt uitgeschakeld, gaat
het lampje B-fig. 113op de knop bran-
den en verschijnt er een melding op het
multifunctionele display (indien aanwezig).
Als het ASR-systeem tijdens het rijden
wordt uitgeschakeld, schakelt het auto-
matisch weer in als de auto opnieuw
wordt gestart.
Als u met sneeuwkettingen rijdt, dan kan
het nuttig zijn om het ASR-systeem uit te
schakelen: onder deze omstandigheden le-
vert het doorslaan van de aangedreven
wielen juist meer trekkracht op.
083-096 SCUDO LUM NL 03/12/13 09.55 Pagina 87

90VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
iTPMS-SYSTEEM(voor bepaalde versies/markten)
OMSCHRIJVING
Het voertuig kan uitgerust zijn met het
iTPMS (indirect Tyre Pressure Monitoring
System) dat via de wielsnelheidsensoren
de toestand van de bandenspanning con-
troleert.
Het systeem omvat een RF-zendersensor
die op elk wiel gemonteerd is (op de velg
in de band), die informatie over de span-
ningswaarde van elke band naar de rege-
leenheid stuurt.
Het systeem waarschuwt de bestuurder
als een of meer banden leeg zijn met een
waarschuwingslampje
n
en een waar-
schuwingsbericht op het display.
Als slechts een band leeg is, kan het sys-
teem aangeven om welke band het gaat:
het wordt in elk geval aanbevolen om de
spanning van alle vier de banden te con-
troleren.
WAARSCHUWINGAls het systeem een span-
ningsafname van een be-
paalde band aangeeft, wordt geadvi-
seerd om de spanning van alle vier de
banden te controleren.WAARSCHUWINGHet iTPMS ontslaat de be-
stuurder niet van de ver-
plichting om de bandenspanning elke
maand te controleren en mag niet be-
schouwd worden als een systeem dat
het onderhoud of een veiligheidssys-
teem vervangt.
WAARSCHUWINGDe bandenspanning moet ge-
controleerd worden als de
banden koud zijn. Als de banden-
spanning om welke reden dan ook bij
warme banden moet worden gecon-
troleerd, dan mag de druk niet worden
verlaagd, ook wanneer de gemeten
waarde hoger is dan de voorgeschre-
ven drukwaarde. Controleer de ban-
denspanning nadien nogmaals bij kou-
de banden.
WAARSCHUWINGHet iTPMS waarschuwt niet
bij een plotselinge afname
van de bandenspanning (bijvoorbeeld
bij een klapband). Rem in dergelijke
gevallen het voertuig voorzichtig en
vermijd bruuske stuurbewegingen.WAARSCHUWINGHet systeem waarschuwt al-
leen als de bandenspanning
laag is: het kan de banden niet op-
pompen.
WAARSCHUWINGEen te lage bandenspanning
verhoogt het brandstofver-
bruik, verlaagt de duur van het loop-
vlak en kan het vermogen om de au-
to op veilige manier te besturen beïn-
vloeden.
083-096 SCUDO LUM NL 03/12/13 09.55 Pagina 90

91
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
Te lage bandenspanning
Het waarschuwingslampje
n
gaat bran-
den en er verschijnt een speciaal bericht
op het display, om aan te geven dat de
bandenspanning lager is dan de aanbevo-
len waarde en/of dat de band langzaam
spanning verliest. Onder deze omstandig-
heden kunnen de optimale levensduur van
de banden en het benzineverbruik niet ge-
garandeerd worden.
Als twee of meerdere banden zich in voor-
noemde toestand bevinden, worden op het
display achtereenvolgens de aanwijzingen
voor elke band weergegeven.
❒
Verminder de snelheid onmiddellijk,
vermijd plotseling remmen en bruus-
ke stuurbewegingen.
❒
Stop zodra de verkeersomstandighe-
den dat toelaten.
❒
In het geval van een lekke band, de
snelle bandenreparatiekit gebruiken of
het reservewiel monteren (voor be-
paalde versies/markten);
of
❒
als u over een compressor beschikt,
bijvoorbeeld die van de snelle ban-
denreparatiekit, controleer dan de
spanning van alle vier de banden wan-
neer deze koud zijn;of
❒
als u de spanning niet onmiddellijk kunt
controleren, rijd dan heel voorzichtig
en langzaam.
Het alarm blijft actief tot de betreffende
band wordt opgepompt, gerepareerd of
vervangen.
Het reservewiel (noodreservewiel of sta-
len velg) heeft geen sensoren.
Het geconstateerde drukverlies betekent
niet altijd dat er een vervorming van de
band zichtbaar is. Vertrouw daarom niet
alleen op een visuele controle.Storing iTPMS
Wanneer er een storing in het iT.P.M.S.
wordt gedetecteerd, gaat het waarschu-
wingslampje
n
branden en vervolgens
knipperen, gaat ook het waarschuwings-
lampje
è
branden en wordt er boven-
dien een speciaal bericht weergegeven.
In dat geval, is de bewaking van de ban-
denspanning niet langer gegarandeerd.
Dit alarm wordt ook weergegeven als
minstens een van de wielen niet uitgerust
is met een sensor (bijv. met reservewiel,
noodreservewiel of type band met stalen
velg).
Neem contact op met het Fiat Service-
netwerk om het systeem te laten contro-
leren of, na een lekke band, monteer een
band voorzien van sensor op de oor-
spronkelijke velg.
083-096 SCUDO LUM NL 03/12/13 09.55 Pagina 91

92VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
PARKEERSENSOREN
(indien aanwezig)Deze bevinden zich in de achterbumper
van de auto fig. 114en attenderen de be-
stuurder via een repeterend geluidssignaal
op de aanwezigheid van obstakels achter
de auto.
Druk voor uitschakeling van de parkeer-
sensoren op de knop A-fig. 115op het
schakelaarpaneel op de middenconsole.
Als het systeem is uitgeschakeld, brandt
het lampje Bop de knop.
Druk voor inschakeling de knop Anog-
maals in.
Als de afstand tot het obstakel achter de
auto kleiner wordt, neemt de frequentie
van het geluidssignaal toe.
BELANGRIJK De instelling voor de par-
keersensoren (in- of uitgeschakeld) wordt
opgeslagen bij het uitzetten van de motor.AKOESTISCH
WAARSCHUWINGSSYSTEEM
Als bij ingeschakelde sensoren de achter-
uit wordt ingeschakeld, klinkt er automa-
tisch een onderbroken geluidssignaal.
De frequentie van het geluidssignaal:
❒
neemt toe als de afstand tot het ob-
stakel kleiner wordt;
❒
klinkt ononderbroken als de afstand tot
het obstakel minder is dan ongeveer 30
cm en stopt onmiddellijk als de afstand
tot het obstakel groter wordt;
❒
blijft constant als de gemeten afstand
onveranderd blijft, terwijl, als deze si-
tuatie zich voordoet bij de sensoren aan
de zijkant, het signaal na 3 seconden on-
derbroken wordt, om bijvoorbeeld sig-
nalen te voorkomen als u langs een
muur rijdt.STORINGSMELDINGEN
Een storing in de parkeersensoren wordt
tijdens het inschakelen van de achteruit
aangegeven door een geluidssignaal, een
brandend waarschuwingslampje B-fig.
115en een melding op het display.
fig. 114
F0P0605m
fig. 115
F0F0106m
083-096 SCUDO LUM NL 03/12/13 09.55 Pagina 92

121
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENLAMPJES EN
BERICHTENSTARTEN EN
RIJDEN
Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand Svoordat u opnieuw start.
Als met de contactsleutel in stand Mhet
lampje
m
op het display blijft branden,
raden wij u aan de sleutel in stand Ste
draaien en vervolgens weer in stand M; als
het lampje nog steeds blijft branden, pro-
beer het dan met de andere geleverde
sleutels.
BELANGRIJK Laat de start-/contactsleu-
tel niet in stand Mstaan als de motor is
uitgezet.
Als het lampje
m
gedurende
60 seconden gaat knipperen
na het starten of tijdens een
langdurige startpoging, dan
duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat,
kunt u de auto op de gewone manier
gebruiken, maar wendt u zo snel mo-
gelijk tot het Fiat Servicenetwerk.
MOTOR OPWARMEN NA HET
STARTEN
Ga als volgt te werk:❒
rijd rustig weg, laat de motor niet met
hoge toerentallen draaien en trap het
gaspedaal niet bruusk in;
❒
verlang de eerste kilometers geen maxi-
male prestaties. Wij raden u aan te
wachten tot de wijzernaald van de koel-
vloeistoftemperatuurmeter begint te
bewegen.
Houd er rekening mee dat de
rem- en de stuurbekrachtiging
niet werken zolang de motor
niet is aangeslagen, waardoor
meer kracht nodig is voor de bediening
van het rempedaal en het stuur.
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af te
laten rijden. Op die wijze kan
er onverbrande brandstof in de kata-
lysator komen, waardoor deze onher-
stelbaar wordt beschadigd.
MOTOR UITZETTEN
Draai de contactsleutel in stand Sterwijl
de motor stationair draait.
BELANGRIJK Het is beter om de motor
na een zware rit even “op adem” te laten
komen. Zet de motor niet onmiddellijk
uit, maar laat hem even stationair draaien.
Hierdoor kan de temperatuur in de mo-
torruimte dalen.
Gasgeven voordat u de motor
uitzet heeft geen enkel nut,
verspilt brandstof en is, voor-
al voor motoren met turbo-
compressor, schadelijk.
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 121

130NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTENALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er
bij bepaalde uitvoeringen ook een bijbe-
horende melding op het instrumentenpa-
neel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg
en moeten als een aanvulling worden ge-
zien en niet als alternatief voor de infor-
matie in dit instructieboekje. Wij raden u
daarom aan dit instructieboekje goed door
te lezen. Houdt u bij een storing altijd
aan de aanwijzingen die in dit hoofd-
stuk beschreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstige storingen.
De ernstigestoringen worden langdurig
“cyclisch” herhaald.De minder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
TE LAAG
REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
x
Als het lampje
x
tijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken. MELDINGEN EN LAMPJES OP HET INSTRUMENTENPANEEL
129-138 SCUDO LUM NL 09/12/13 09.42 Pagina 130

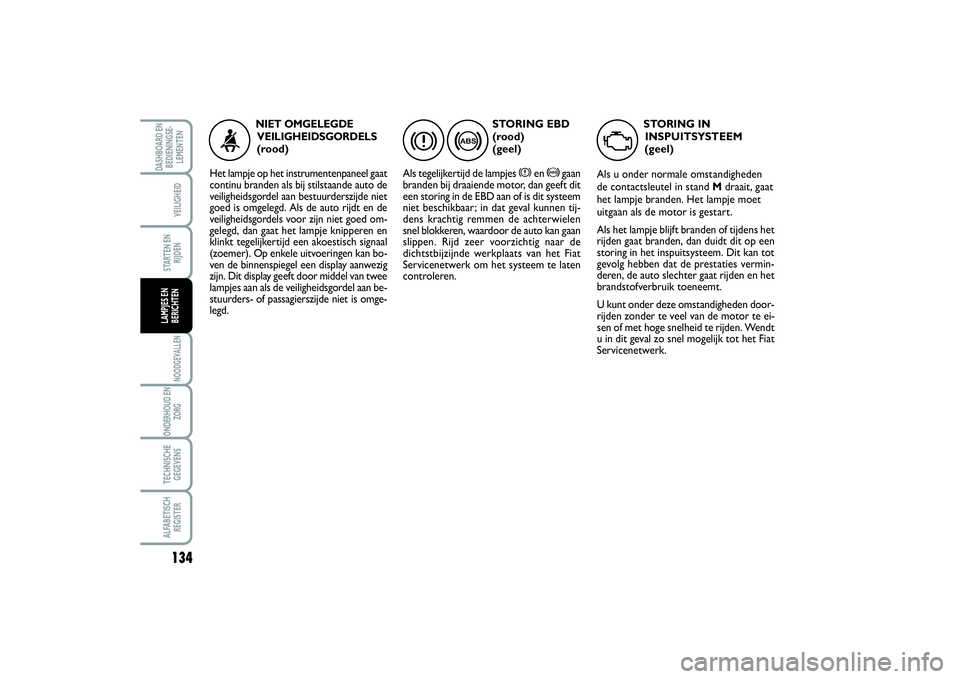

134NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
STORING EBD
(rood)
(geel)
Als tegelijkertijd de lampjes
x
en
>
gaan
branden bij draaiende motor, dan geeft dit
een storing in de EBD aan of is dit systeem
niet beschikbaar; in dat geval kunnen tij-
dens krachtig remmen de achterwielen
snel blokkeren, waardoor de auto kan gaan
slippen. Rijd zeer voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren.
x
>
NIET OMGELEGDE
VEILIGHEIDSGORDELS(rood)
Het lampje op het instrumentenpaneel gaat
continu branden als bij stilstaande auto de
veiligheidsgordel aan bestuurderszijde niet
goed is omgelegd. Als de auto rijdt en de
veiligheidsgordels voor zijn niet goed om-
gelegd, dan gaat het lampje knipperen en
klinkt tegelijkertijd een akoestisch signaal
(zoemer). Op enkele uitvoeringen kan bo-
ven de binnenspiegel een display aanwezig
zijn. Dit display geeft door middel van twee
lampjes aan als de veiligheidsgordel aan be-
stuurders- of passagierszijde niet is omge-
legd.
<
STORING IN
INSPUITSYSTEEM
(geel)
Als u onder normale omstandigheden
de contactsleutel in stand Mdraait, gaat
het lampje branden. Het lampje moet
uitgaan als de motor is gestart.
Als het lampje blijft branden of tijdens het
rijden gaat branden, dan duidt dit op een
storing in het inspuitsysteem. Dit kan tot
gevolg hebben dat de prestaties vermin-
deren, de auto slechter gaat rijden en het
brandstofverbruik toeneemt.
U kunt onder deze omstandigheden door-
rijden zonder te veel van de motor te ei-
sen of met hoge snelheid te rijden. Wendt
u in dit geval zo snel mogelijk tot het Fiat
Servicenetwerk.
U
129-138 SCUDO LUM NL 09/12/13 09.42 Pagina 134

136NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
K
BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje brandt, tank dan zo snel
mogelijk.
BELANGRIJK Als het lampje knippert, dan
is er een storing in het systeem. Wendt u
in dit geval tot het Fiat Servicenetwerk om
het systeem te laten controleren.
MISTACHTERLICHTEN
(geel)
Het lampje gaat branden als de
mistachterlichten worden ingeschakeld.
4
ALGEMENE
STORINGSMELDING
(geel)
Het lampje gaat knipperen als er een niet
ernstige storing wordt gevonden. Het gaat
constant branden bij een ernstige storing.
In alle gevallen verschijnt er een melding
op het display.
Afhankelijk van de ernst van de storing, ra-
den wij u contact op te nemen met het
Fiat Servicenetwerk.
Als het niveau van het brandstofadditief
voor het roetfilter (uitvoeringen met DPF
roetfilter) het minimum niveau bereikt: het
lampje gaat branden, er klinkt een akoe-
stisch signaal en er verschijnt een melding
op het display. Wendt u tot het Fiat Ser-
vicenetwerk.
è
STORING ESC
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje knippert, dan slippen de
wielen door. In dit geval past het systeem
de aandrijving aan, waardoor de koerssta-
biliteit van de auto wordt verbeterd. Als
het lampje continu brandt (lampje op de
knop ESC OFF gedoofd), dan is er een
storing in het systeem. In dit geval moet
de bandenspanning worden gecontroleerd
en/of contact worden opgenomen met het
Fiat Servicenetwerk. Als het lampje con-
tinu brandt (lampje op de knop ESC OFF
brandt), dan is het systeem uitgeschakeld.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESC in werking is getreden.
™
129-138 SCUDO LUM NL 09/12/13 09.42 Pagina 136

138NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
Water in het brandstofsysteem kan het inspuitsysteem ernstig beschadigen en
de motor kan onregelmatig gaan draaien. Als het lampje gaat branden, wendt
u dan zo snel mogelijk tot het Fiat Servicenetwerk om het systeem te laten af-
tappen. Als het lampje direct na het tanken gaat branden, bestaat de moge-
lijkheid dat er tijdens het tanken water in de brandstoftank is gekomen: zet in dat ge-
val onmiddellijk de motor uit en wendt u tot het Fiat Servicenetwerk.
MELDINGEN EN LAMPJES OP HET DISPLAYLampje MeldingÜm≈
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden
moet het lampje doven. Het lampje brandt als de Cruise-control is ingeschakeld.
Het lampje brandt als de snelheidsbegrenzer is ingeschakeld.
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Het lampje dooft als de
voorgloeibougies de vooraf ingestelde temperatuur hebben bereikt. Start de motor, zodra het
lampje gedoofd is.
BELANGRIJK Bij een hoge buitentemperatuur kan het lampje zeer kort branden.
Als u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden moet
het lampje doven. Het lampje gaat branden als er water in het dieselfilter zit.
Δ ƒ
CRUISE-CONTROL
SNELHEIDSBEGREN-
ZER
VOORGLOEI-
INSTALLATIE
WATER IN
BRANDSTOFFILTER
GEPROGRAMMEERD
ONDERHOUDAls u de contactsleutel in stand Mdraait, gaat het lampje branden. Na enkele seconden moet
het lampje doven. Het lampje gaat branden als er een onderhoudsbeurt moet worden uitge-
voerd.
129-138 SCUDO LUM NL 09/12/13 09.42 Pagina 138
