FIAT SCUDO 2015 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

177
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
DATI TECNICI
EYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ

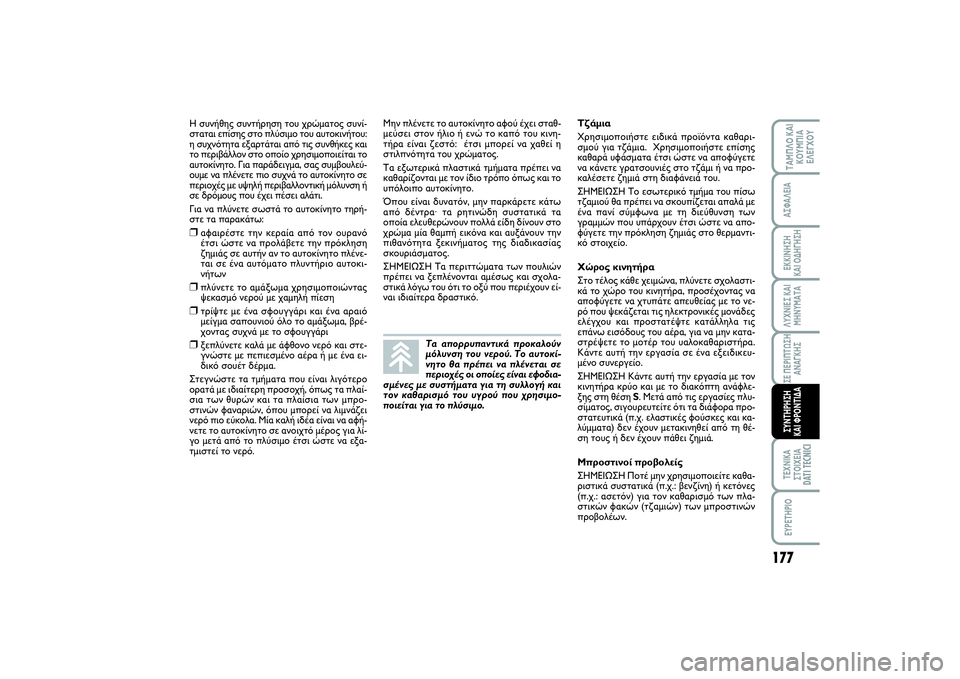

Η συνήθης συντήρηση του χρώματος συνί-
σταται επίσης στο πλύσιμο του αυτοκινήτου:
η συχνότητα εξαρτάται από τις συνθήκες και
το περιβάλλον στο οποίο χρησιμοποιείται το
αυτοκίνητο. Για παράδειγμα, σας συμβουλεύ-
ουμε να πλένετε πιο συχνά το αυτοκίνητο σε
περιοχές με υψηλή περιβαλλοντική μόλυνση ή
σε δρόμους που έχει πέσει αλάτι.
Για να πλύνετε σωστά το αυτοκίνητο τηρή-
στε τα παρακάτω:❒αφαιρέστε την κεραία από τον ουρανό
έτσι ώστε να προλάβετε την πρόκληση
ζημιάς σε αυτήν αν το αυτοκίνητο πλένε-
ται σε ένα αυτόματο πλυντήριο αυτοκι-
νήτων❒πλύνετε το αμάξωμα χρησιμοποιώντας
ψεκασμό νερού με χαμηλή πίεση❒τρίψτε με ένα σφουγγάρι και ένα αραιό
μείγμα σαπουνιού όλο το αμάξωμα, βρέ-
χοντας συχνά με το σφουγγάρι❒ξεπλύνετε καλά με άφθονο νερό και στε-
γνώστε με πεπιεσμένο αέρα ή με ένα ει-
δικό σουέτ δέρμα.
Στεγνώστε τα τμήματα που είναι λιγότερο
ορατά με ιδιαίτερη προσοχή, όπως τα πλαί-
σια των θυρών και τα πλαίσια των μπρο-
στινών φαναριών, όπου μπορεί να λιμνάζει
νερό πιο εύκολα. Μία καλή ιδέα είναι να αφή-
νετε το αυτοκίνητο σε ανοιχτό μέρος για λί-
γο μετά από το πλύσιμο έτσι ώστε να εξα-
τμιστεί το νερό.Μην πλένετε το αυτοκίνητο αφού έχει σταθ-
μεύσει στον ήλιο ή ενώ το καπό του κινη-
τήρα είναι ζεστό: έτσι μπορεί να χαθεί η
στιλπνότητα του χρώματος.
Τα εξωτερικά πλαστικά τμήματα πρέπει να
καθαρίζονται με τον ίδιο τρόπο όπως και το
υπόλοιπο αυτοκίνητο.
Όπου είναι δυνατόν, μην παρκάρετε κάτω
από δέντρα· τα ρητινώδη συστατικά τα
οποία ελευθερώνουν πολλά είδη δίνουν στο
χρώμα μία θαμπή εικόνα και αυξάνουν την
πιθανότητα ξεκινήματος της διαδικασίας
σκουριάσματος.
ΣΗΜΕΙΩΣΗ Τα περιττώματα των πουλιών
πρέπει να ξεπλένονται αμέσως και σχολα-
στικά λόγω του ότι το οξύ που περιέχουν εί-
ναι ιδιαίτερα δραστικό.
Τα απορρυπαντικά προκαλούν
μόλυνση του νερού. Το αυτοκί-
νητο θα πρέπει να πλένεται σε
περιοχές οι οποίες είναι εφοδια-
σμένες με συστήματα για τη συλλογή και
τον καθαρισμό του υγρού που χρησιμο-
ποιείται για το πλύσιμο.
Τζάμια
Χρησιμοποιήστε ειδικά προϊόντα καθαρι-
σμού για τζάμια. Χρησιμοποιήστε επίσης
καθαρά υφάσματα έτσι ώστε να αποφύγετε
να κάνετε γρατσουνιές στο τζάμι ή να προ-
καλέσετε ζημιά στη διαφάνειά του.
ΣΗΜΕΙΩΣΗ Το εσωτερικό τμήμα του πίσω
τζαμιού θα πρέπει να σκουπίζεται απαλά με
ένα πανί σύμφωνα με τη διεύθυνση των
γραμμών που υπάρχουν έτσι ώστε να απο-
φύγετε την πρόκληση ζημιάς στο θερμαντι-
κό στοιχείο.
Χώρος κινητήρα
Στο τέλος κάθε χειμώνα, πλύνετε σχολαστι-
κά το χώρο του κινητήρα, προσέχοντας να
αποφύγετε να χτυπάτε απευθείας με το νε-
ρό που ψεκάζεται τις ηλεκτρονικές μονάδες
ελέγχου και προστατέψτε κατάλληλα τις
επάνω εισόδους του αέρα, για να μην κατα-
στρέψετε το μοτέρ του υαλοκαθαριστήρα.
Κάντε αυτή την εργασία σε ένα εξειδικευ-
μένο συνεργείο.
ΣΗΜΕΙΩΣΗ Κάντε αυτή την εργασία με τον
κινητήρα κρύο και με το διακόπτη ανάφλε-
ξης στη θέση S. Μετά από τις εργασίες πλυ-
σίματος, σιγουρευτείτε ότι τα διάφορα προ-
στατευτικά (π.χ. ελαστικές φούσκες και κα-
λύμματα) δεν έχουν μετακινηθεί από τη θέ-
ση τους ή δεν έχουν πάθει ζημιά.
Μπροστινοί προβολείς
ΣΗΜΕΙΩΣΗ Ποτέ μην χρησιμοποιείτε καθα-
ριστικά συστατικά (π.χ.: βενζίνη) ή κετόνες
(π.χ.: ασετόν) για τον καθαρισμό των πλα-
στικών φακών (τζαμιών) των μπροστινών
προβολέων.
159-178 SCUDO LUM GR_153-172 ScudoG9 IT 12/12/13 14.05 Pagina 177

178ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ

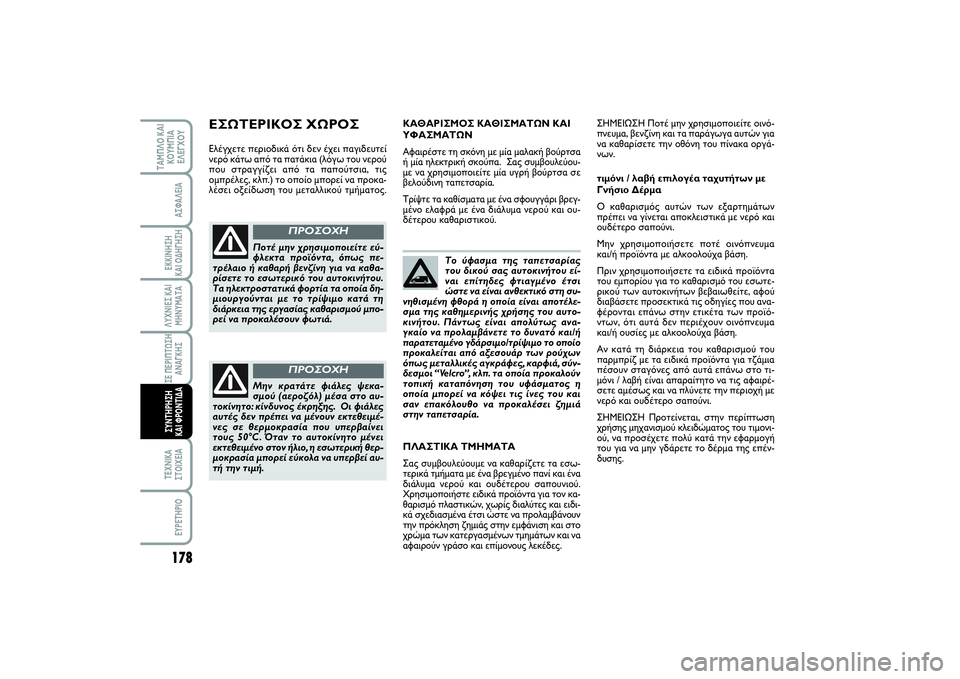

Το ύφασμα της ταπετσαρίας
του δικού σας αυτοκινήτου εί-
ναι επίτηδες φτιαγμένο έτσι
ώστε να είναι ανθεκτικό στη συ-
νηθισμένη φθορά η οποία είναι αποτέλε-
σμα της καθημερινής χρήσης του αυτο-
κινήτου. Πάντως είναι απολύτως ανα-
γκαίο να προλαμβάνετε το δυνατό και/ή
παρατεταμένο γδάρσιμο/τρίψιμο το οποίο
προκαλείται από αξεσουάρ των ρούχων
όπως μεταλλικές αγκράφες, καρφιά, σύν-
δεσμοι “Velcro”, κλπ. τα οποία προκαλούν
τοπική καταπόνηση του υφάσματος η
οποία μπορεί να κόψει τις ίνες του και
σαν επακόλουθο να προκαλέσει ζημιά
στην ταπετσαρία. ΚΑΘΑΡΙΣΜΟΣ ΚΑΘΙΣΜΑΤΩΝ ΚΑΙ
ΥΦΑΣΜΑΤΩΝ
Αφαιρέστε τη σκόνη με μία μαλακή βούρτσα
ή μία ηλεκτρική σκούπα. Σας συμβουλεύου-
με να χρησιμοποιείτε μία υγρή βούρτσα σε
βελούδινη ταπετσαρία.
Τρίψτε τα καθίσματα με ένα σφουγγάρι βρεγ-
μένο ελαφρά με ένα διάλυμα νερού και ου-
δέτερου καθαριστικού.
Ποτέ μην χρησιμοποιείτε εύ-
φλεκτα προϊόντα, όπως πε-
τρέλαιο ή καθαρή βενζίνη για να καθα-
ρίσετε το εσωτερικό του αυτοκινήτου.
Τα ηλεκτροστατικά φορτία τα οποία δη-
μιουργούνται με το τρίψιμο κατά τη
διάρκεια της εργασίας καθαρισμού μπο-
ρεί να προκαλέσουν φωτιά.
ΠΡΟΣΟΧΗ
Μην κρατάτε φιάλες ψεκα-
σμού (αεροζόλ) μέσα στο αυ-
τοκίνητο: κίνδυνος έκρηξης. Οι φιάλες
αυτές δεν πρέπει να μένουν εκτεθειμέ-
νες σε θερμοκρασία που υπερβαίνει
τους 50°C. Όταν το αυτοκίνητο μένει
εκτεθειμένο στον ήλιο, η εσωτερική θερ-
μοκρασία μπορεί εύκολα να υπερβεί αυ-
τή την τιμή.
ΠΡΟΣΟΧΗ
ΕΣΩΤΕΡΙΚΟΣ ΧΩΡΟΣΕλέγχετε περιοδικά ότι δεν έχει παγιδευτεί
νερό κάτω από τα πατάκια (λόγω του νερού
που στραγγίζει από τα παπούτσια, τις
ομπρέλες, κλπ.) το οποίο μπορεί να προκα-
λέσει οξείδωση του μεταλλικού τμήματος.ΣHMEIΩΣH Ποτέ μην χρησιμοποιείτε οινό-
πνευμα, βενζίνη και τα παράγωγα αυτών για
να καθαρίσετε την οθόνη του πίνακα οργά-
νων.
τιμόνι / λαβή επιλογέα ταχυτήτων με
Γνήσιο Δέρμα
Ο καθαρισμός αυτών των εξαρτημάτων
πρέπει να γίνεται αποκλειστικά με νερό και
ουδέτερο σαπούνι.
Μην χρησιμοποιήσετε ποτέ οινόπνευμα
και/ή προϊόντα με αλκοολούχα βάση.
Πριν χρησιμοποιήσετε τα ειδικά προϊόντα
του εμπορίου για το καθαρισμό του εσωτε-
ρικού των αυτοκινήτων βεβαιωθείτε, αφού
διαβάσετε προσεκτικά τις οδηγίες που ανα-
φέρονται επάνω στην ετικέτα των προϊό-
ντων, ότι αυτά δεν περιέχουν οινόπνευμα
και/ή ουσίες με αλκοολούχα βάση.
Αν κατά τη διάρκεια του καθαρισμού του
παρμπρίζ με τα ειδικά προϊόντα για τζάμια
πέσουν σταγόνες από αυτά επάνω στο τι-
μόνι λαβή είναι απαραίτητο να τις αφαιρέ-
σετε αμέσως και να πλύνετε την περιοχή με
νερό και ουδέτερο σαπούνι.
ΣΗΜΕΙΩΣΗ Προτείνεται, στην περίπτωση
χρήσης μηχανισμού κλειδώματος του τιμονι-
ού, να προσέχετε πολύ κατά την εφαρμογή
του για να μην γδάρετε το δέρμα της επέν-
δυσης. ΠΛΑΣΤΙΚΑ ΤΜΗΜΑΤΑ
Σας συμβουλεύουμε να καθαρίζετε τα εσω-
τερικά τμήματα με ένα βρεγμένο πανί και ένα
διάλυμα νερού και ουδέτερου σαπουνιού.
Χρησιμοποιήστε ειδικά προϊόντα για τον κα-
θαρισμό πλαστικών, χωρίς διαλύτες και ειδι-
κά σχεδιασμένα έτσι ώστε να προλαμβάνουν
την πρόκληση ζημιάς στην εμφάνιση και στο
χρώμα των κατεργασμένων τμημάτων και να
αφαιρούν γράσο και επίμονους λεκέδες.
159-178 SCUDO LUM GR_153-172 ScudoG9 IT 12/12/13 14.05 Pagina 178

179
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

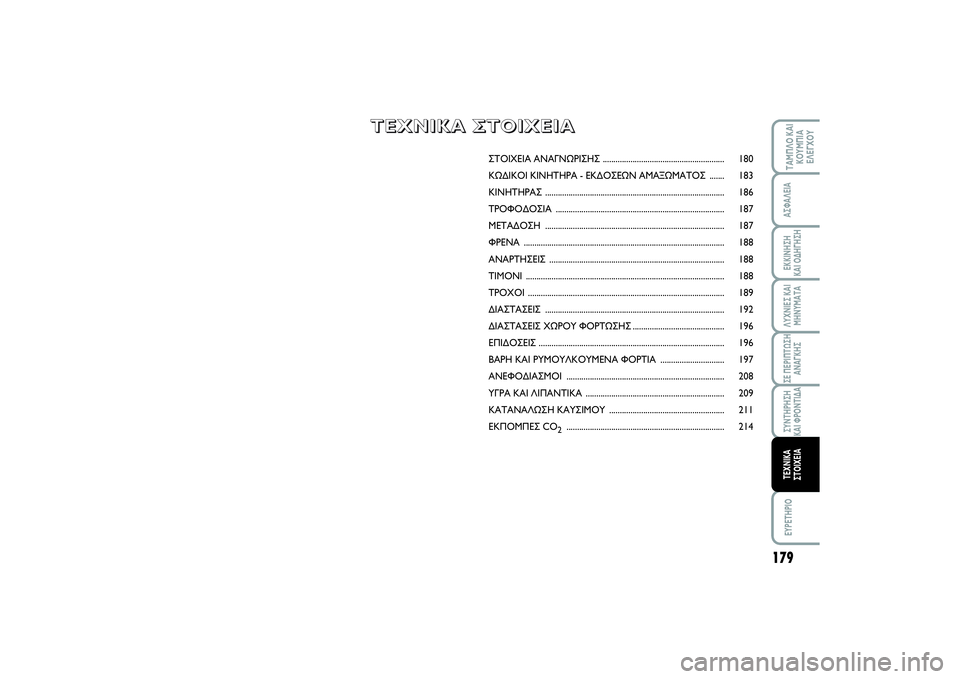

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ ......................................................... 180
ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ....... 183
ΚΙΝΗΤΗΡΑΣ .................................................................................... 186
ΤΡΟΦΟΔΟΣΙΑ ............................................................................... 187
ΜΕΤΑΔΟΣΗ .................................................................................... 187
ΦΡΕΝΑ .............................................................................................. 188
ΑΝΑΡΤΗΣΕΙΣ .................................................................................. 188
ΤΙΜΟΝΙ ............................................................................................. 188
ΤΡΟΧΟΙ ............................................................................................ 189
ΔΙΑΣΤΑΣΕΙΣ .................................................................................... 192
ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΟΥ ΦΟΡΤΩΣΗΣ........................................... 196
ΕΠΙΔΟΣΕΙΣ ....................................................................................... 196
ΒΑΡΗ ΚΑΙ ΡΥΜΟΥΛΚΟΥΜΕΝΑ ΦΟΡΤΙΑ .............................. 197
ΑΝΕΦΟΔΙΑΣΜΟΙ .......................................................................... 208
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ ................................................................. 209
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ ...................................................... 211
ΕΚΠΟΜΠΕΣ CO
2.......................................................................... 214
Τ Τ
Ε Ε
Χ Χ
Ν Ν
Ι Ι
Κ Κ
Α Α

Σ Σ
Τ Τ
Ο Ο
Ι Ι
Χ Χ
Ε Ε
Ι Ι
Α Α
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 179

180ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

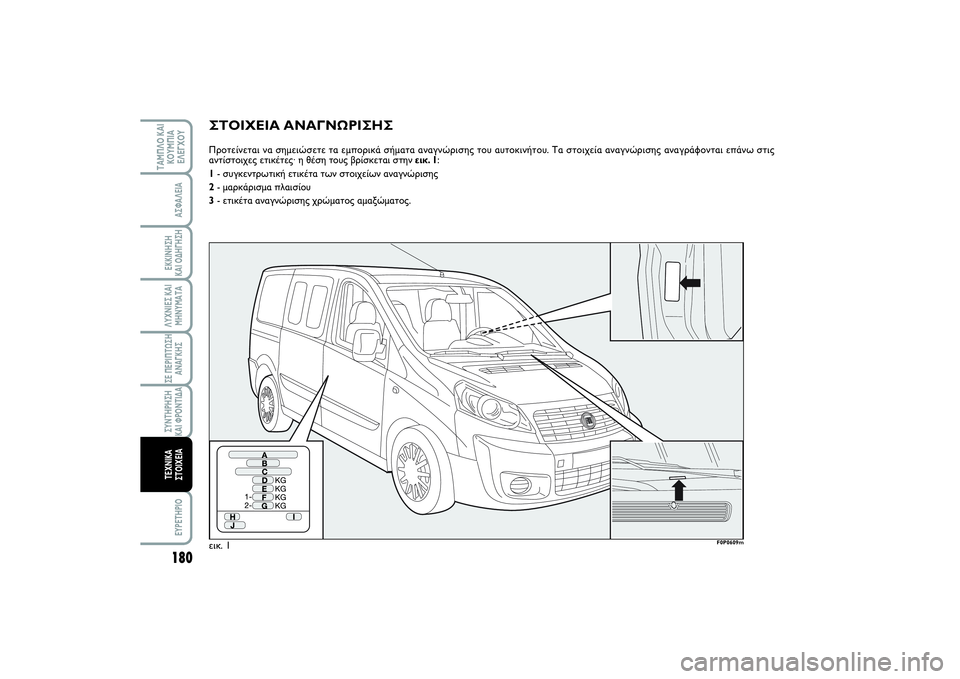

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣΠροτείνεται να σημειώσετε τα εμπορικά σήματα αναγνώρισης του αυτοκινήτου. Τα στοιχεία αναγνώρισης αναγράφονται επάνω στις
αντίστοιχες ετικέτες· η θέση τους βρίσκεται στην εικ. 1:
1- συγκεντρωτική ετικέτα των στοιχείων αναγνώρισης
2- μαρκάρισμα πλαισίου
3- ετικέτα αναγνώρισης χρώματος αμαξώματος.εικ. 1
F0P0609m
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 180

181
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

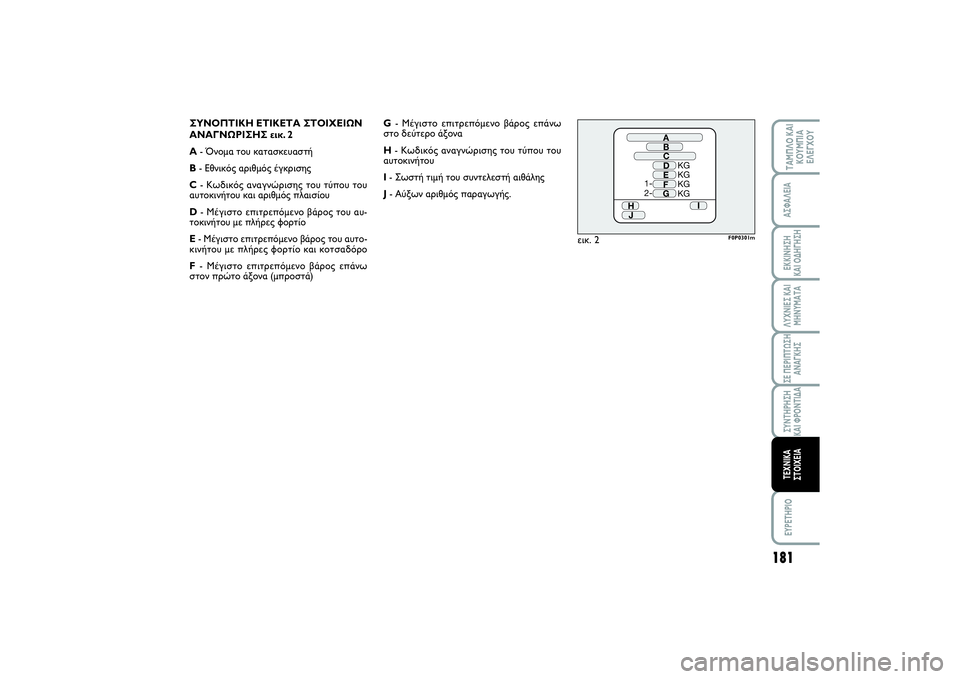

ΣΥΝΟΠΤΙΚΗ ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ
ΑΝΑΓΝΩΡΙΣΗΣ εικ. 2
A- Όνομα του κατασκευαστή
B- Εθνικός αριθμός έγκρισης
C- Κωδικός αναγνώρισης του τύπου του
αυτοκινήτου και αριθμός πλαισίου
D- Μέγιστο επιτρεπόμενο βάρος του αυ-
τοκινήτου με πλήρες φορτίο
E- Μέγιστο επιτρεπόμενο βάρος του αυτο-
κινήτου με πλήρες φορτίο και κοτσαδόρο
F- Μέγιστο επιτρεπόμενο βάρος επάνω
στον πρώτο άξονα (μπροστά)G- Μέγιστο επιτρεπόμενο βάρος επάνω
στο δεύτερο άξονα
H- Κωδικός αναγνώρισης του τύπου του
αυτοκινήτου
I- Σωστή τιμή του συντελεστή αιθάλης
J- Αύξων αριθμός παραγωγής.
εικ. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 181

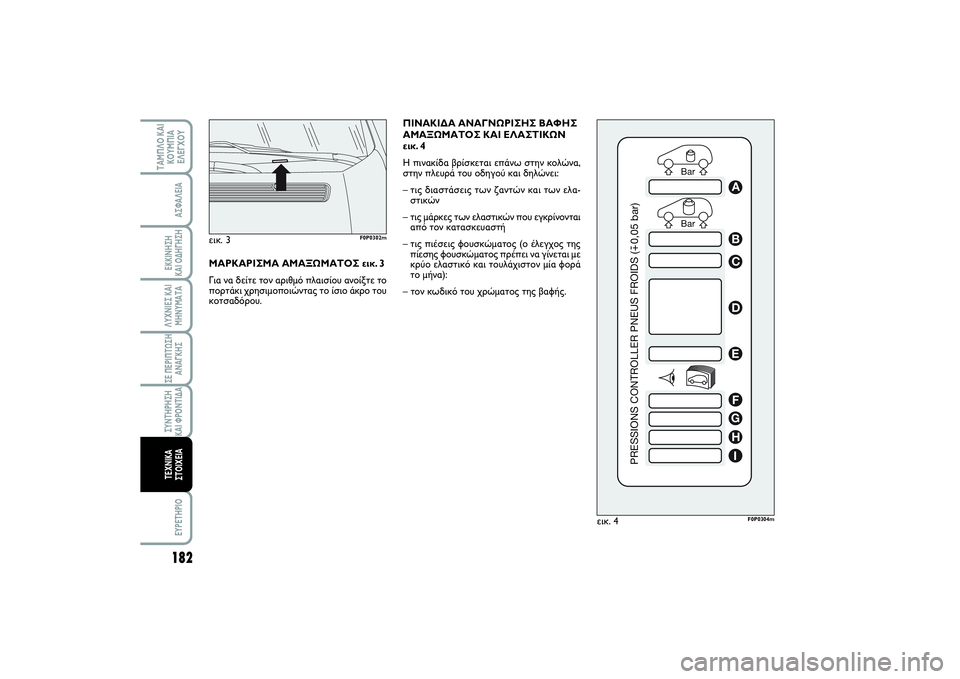

ΠΙΝΑΚΙΔΑ ΑΝΑΓΝΩΡΙΣΗΣ ΒΑΦΗΣ
ΑΜΑΞΩΜΑΤΟΣ ΚΑΙ ΕΛΑΣΤΙΚΩΝ
εικ. 4
Η πινακίδα βρίσκεται επάνω στην κολώνα,
στην πλευρά του οδηγού και δηλώνει:
– τις διαστάσεις των ζαντών και των ελα-
στικών
– τις μάρκες των ελαστικών που εγκρίνονται
από τον κατασκευαστή
– τις πιέσεις φουσκώματος (ο έλεγχος της
πίεσης φουσκώματος πρέπει να γίνεται με
κρύο ελαστικό και τουλάχιστον μία φορά
το μήνα):
– τον κωδικό του χρώματος της βαφής.
182ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
εικ. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
F0P0304m
ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ εικ. 3
Για να δείτε τον αριθμό πλαισίου ανοίξτε το
πορτάκι χρησιμοποιώντας το ίσιο άκρο του
κοτσαδόρου. εικ. 3
F0P0302m
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 182

Κινητήρας
90 Multijet(Euro 4)90 Multijet(Euro 5)(*) Εκδόσεις με DPF
183
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

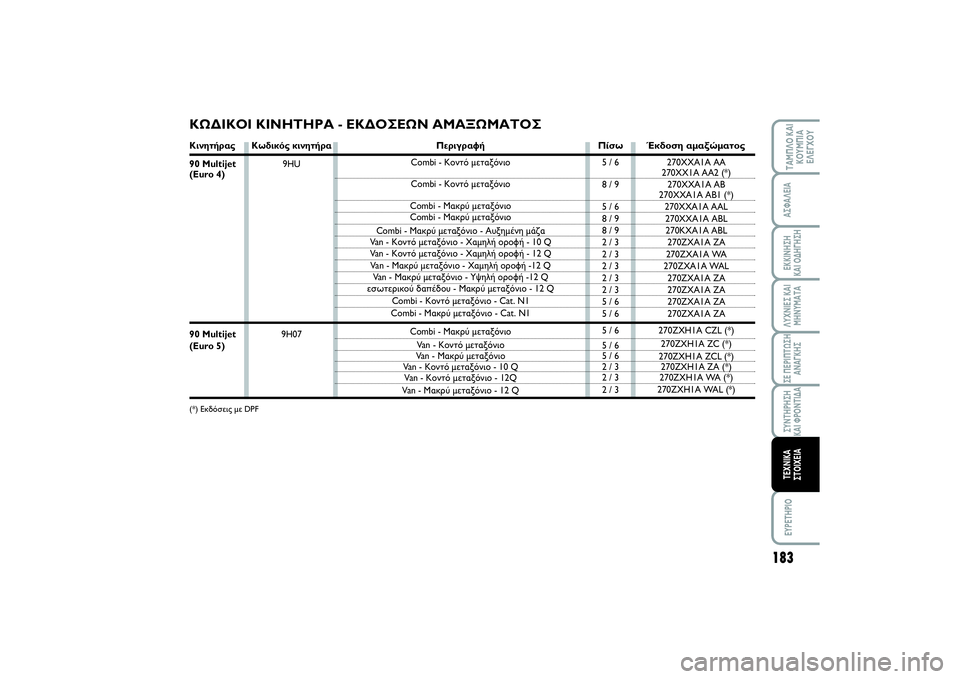

ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ
Κωδικός κινητήρα
9HU
9H07Περιγραφή
Combi - Κοντό μεταξόνιο
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο
Van - Κοντό μεταξόνιο
Van - Μακρύ μεταξόνιο
Van - Κοντό μεταξόνιο - 10 Q
Van - Κοντό μεταξόνιο - 12Q
Van - Μακρύ μεταξόνιο - 12 Q
Έκδοση αμαξώματος
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*)
Πίσω5 6
8 9
5 6
8 9
8 9
2 3
2 3
2 3
2 3
2 3
5 6
5 6
5 6
5 6
5 6
2 3
2 3
2 3
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 183

184ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
Κινητήρας
120 Multijet(*)
Εκδόσεις με DPF
Πίσω5 6
8 9
5 6
8 9
8 9
2 3
2 3
2 3
2 3
2 3
5 6
5 6
2 3
2 3
2 3
2 3
2 3
5 6
5 6
8 9
8 9
5 6
5 6
Κωδικός κινητήρα
RHKΠεριγραφή
Combi - Κοντό μεταξόνιο
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο - Cat. N1
Van - Κοντό μεταξόνιο - 10 Q
Van - Κοντό μεταξόνιο - 12 Q
Van - Μακρύ μεταξόνιο - 12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή 12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - 10 Q
Combi - Μακρύ μεταξόνιο - 10 Q
Combi - Κοντό μεταξόνιο - 10 Q
Combi - Μακρύ μεταξόνιο - 10 Q
Combi - Κοντό μεταξόνιο - 10 Q - Cat. N1
Combi - Μακρύ μεταξόνιο - 10 Q - Cat. N1
Έκδοση αμαξώματος
270XXC1B AA
270XXC1B AA2 (*)
270XXC1B AB
270XXC1B AB1 (*)
270XXC1B AAL
270XXC1B AAL2 (*)
270XXC1B ABL
270XXC1B ABL3 (*)
270KXC1B ABL
270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA
270ZXC1B WAL
270ZXC1B WBL
270YXA1A ZAL
270ZXA1A ZC
270ZXA1A ZCL
270ZXF1B ZA (*)
270ZXF1B WA (*)
270ZXF1B WAL (*)
270ZXF1B WBL (*)
270YXF1B WAL (*)
270XXF1B AA1 (*)
270XXF1B AAL1 (*)
270KXF1B AB1 (*)
270KXF1B AB2 (*)
270ZXF1B ZC (*)
270ZXF1B ZCL (*)
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 184

185
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIOΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

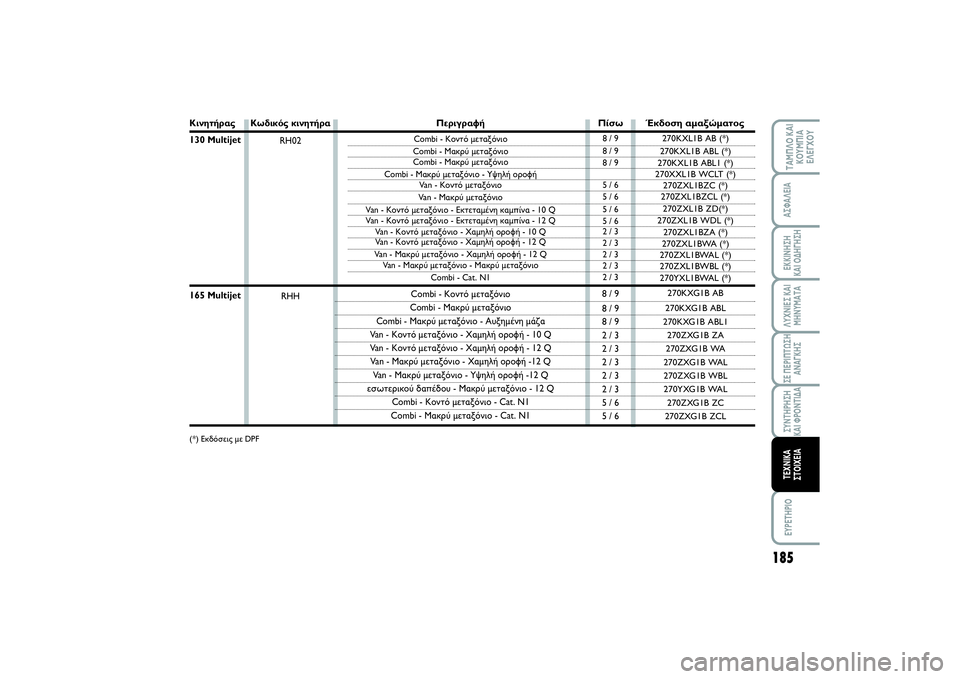

Κινητήρας130 Multijet 165 Multijet (*)
Εκδόσεις με DPF
Πίσω8 9
8 9
8 9
5 6
5 6
5 6
5 6
2 3
2 3
2 3
2 3
2 38 9
8 9
8 9
2 3
2 3
2 3
2 3
2 3
5 6
5 6 Κωδικός κινητήρα
RH02
RHHΠεριγραφή
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Υψηλή οροφή
Van - Κοντό μεταξόνιο
Van - Μακρύ μεταξόνιο
Van - Κοντό μεταξόνιο - Εκτεταμένη καμπίνα - 10 Q
Van - Κοντό μεταξόνιο - Εκτεταμένη καμπίνα - 12 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Μακρύ μεταξόνιο
Combi - Cat. N1Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο - Cat. N1
Έκδοση αμαξώματος
270KXL1B AB (*)
270KXL1B ABL (*)
270KXL1B ABL1 (*)
270XXL1B WCLT (*)
270ZXL1BZC (*)
270ZXL1BZCL (*)
270ZXL1B ZD(*)
270ZXL1B WDL (*)
270ZXL1BZA (*)
270ZXL1BWA (*)
270ZXL1BWAL (*)
270ZXL1BWBL (*)
270YXL1BWAL (*)
270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 185

186ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑEYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

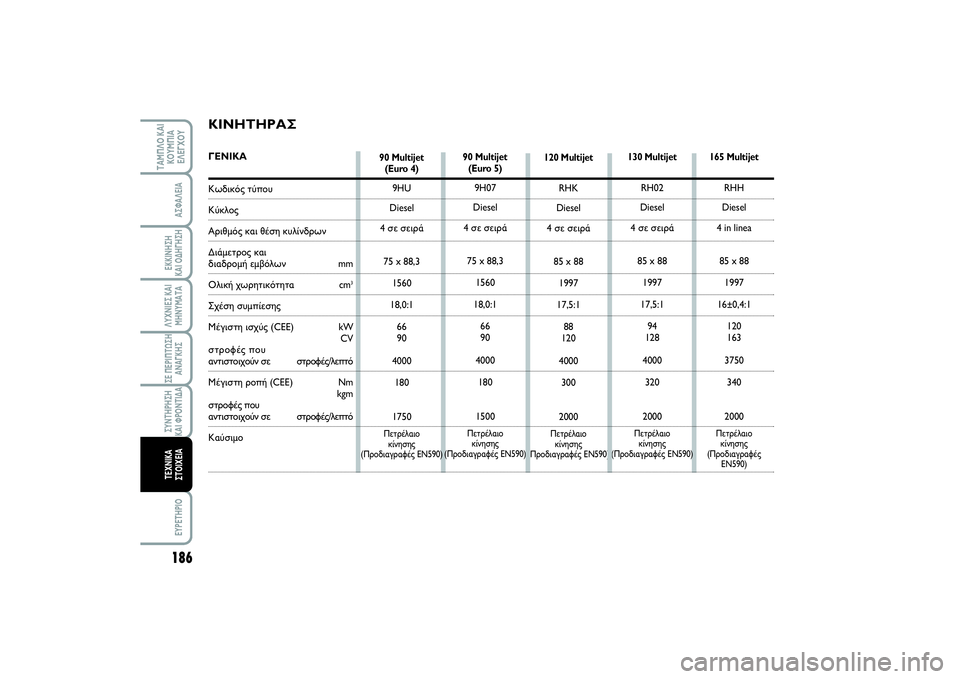

90 Multijet
(Euro 4)
9HU
Diesel
4 σε σειρά
75 x 88,3
1560
18,0:1
66
90
4000
180
1750Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
120 Multijet
RHK
Diesel
4 σε σειρά
85 x 88
1997
17,5:1
88
120
4000
300
2000Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
165 Multijet
RHH
Diesel
4 in linea
85 x 88
1997
16±0,4:1
120
163
3750
340
2000Πετρέλαιο
κίνησης
(Προδιαγραφές
EN590)
130 Multijet
RH02
Diesel
4 σε σειρά
85 x 88
1997
17,5:1
94
128
4000
320
2000Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
90 Multijet
(Euro 5)
9H07
Diesel
4 σε σειρά
75 x 88,3
1560
18,0:1
66
90
4000
180
1500Πετρέλαιο
κίνησης
(Προδιαγραφές EN590)
ΚΙΝΗΤΗΡΑΣΓΕΝΙΚΑΚωδικός τύπουΚύκλοςΑριθμός και θέση κυλίνδρων
Διάμετρος και διαδρομή εμβόλων mmΟλική χωρητικότητα cm
3
Σχέση συμπίεσης
Μέγιστη ισχύς (CEE) kW
CV
στροφές που αντιστοιχούν σεστροφές/λεπτό
Μέγιστη ροπή (CEE) Nm
kgm
στροφές που αντιστοιχούν σεστροφές/λεπτό
Καύσιμο
179-214 SCUDO LUM GR_173-199 ScudoG9 IT 12/12/13 13.55 Pagina 186
