FIAT SCUDO 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

97
START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

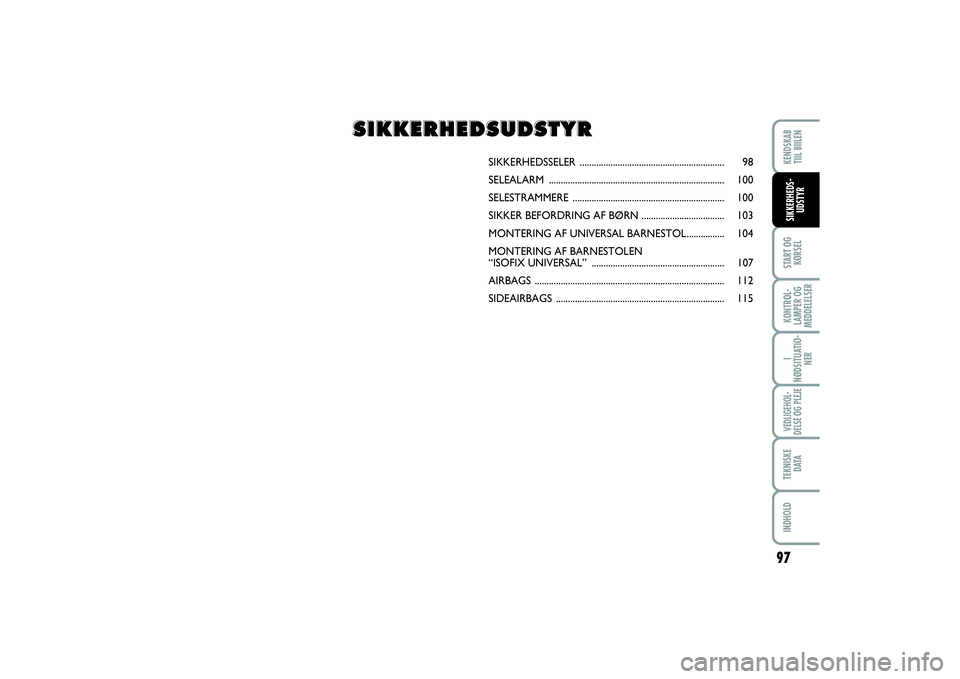

SIKKERHEDSSELER ............................................................. 98
SELEALARM .......................................................................... 100
SELESTRAMMERE ................................................................ 100
SIKKER BEFORDRING AF BØRN ................................... 103
MONTERING AF UNIVERSAL BARNESTOL................ 104
MONTERING AF BARNESTOLEN
“ISOFIX UNIVERSAL” ........................................................ 107
AIRBAGS ................................................................................ 112
SIDEAIRBAGS ....................................................................... 115
S S
I I
K K
K K
E E
R R
H H
E E
D D
S S
U U
D D
S S
T T
Y Y
R R
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 97

98START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR
SIKKERHEDSSELERBRUG AF
SIKKERHEDSSELERNE fig. 1
Ved anlæggelse af selen skal brugeren sid-
de opret med ryggen hvilende mod ryg-
lænet.
Sikkerhedsselen anlægges ved at man fat-
ter om spændet A
Aog fører det ind i åbnin-
gen B
B, indtil låsen klikker.
Hvis sikkerhedsselen blokerer, når den
trækkes ud, skal man lade den gå et lille
stykke tilbage og trække den ud igen uden
bratte bevægelser.
Frigørelse af sikkerhedsselen: Tryk på
knappen C
C. Hold på sikkerhedsselen un-
der oprulningen for at undgå at den snor.
Oprulleren tilpasser automatisk sikker-
hedsselen til brugerens krop, så vedkom-
mende kan bevæge sig frit.
Oprulleren kan blokere, når bilen holder
på stærkt skrånende vej. Dette er helt
normalt. Desuden blokerer oprulleren se-
len, hvis denne trækkes hurtigt ud samt i
tilfælde af hård opbremsning, kollision og
høj hastighed i sving.
Bagsædet er udstyret med trepunkts rul-
lesele.
fig. 1
F0P0108m
Tryk aldrig på knappen
C-fig. 1 under kørsel.
VIGTIGT
BRUG AF FORSÆDERNES
SIKKERHEDSSELER
Ved tilstedeværelse af frontairbag: fører
og passager (afhængigt af versioner/mar-
keder), er forsæderne udstyret med py-
rotekniske selestrammere og selekraftbe-
grænsere. Se afsnittene - selestrammere
og selekraftbegrænsere.
Hvis bilen er udstyret med et bænkesæ-
de fortil med 2 pladser, og der ikke er en
frontairbag i passagersiden, har sikker-
hedsselen til den midterste passagerplads
ikke pyroteknisk selestrammer.
Sikkerhedsselerne til forsæderne kan ju-
steres i højden, kan de kan tilpasses per-
sonernes kropsbygning. Denne forholds-
regel mindsker risikoen for personskade
i tilfælde af sammenstød væsentligt. Ind-
stillingen er korrekt, når selebåndet pas-
serer et punkt cirka midt mellem skul-
derrundingen og halsen. Justeringen fore-
tages ved at trykke på knappen A
Aog hæve
eller sænke beslaget.
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 98

99
START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

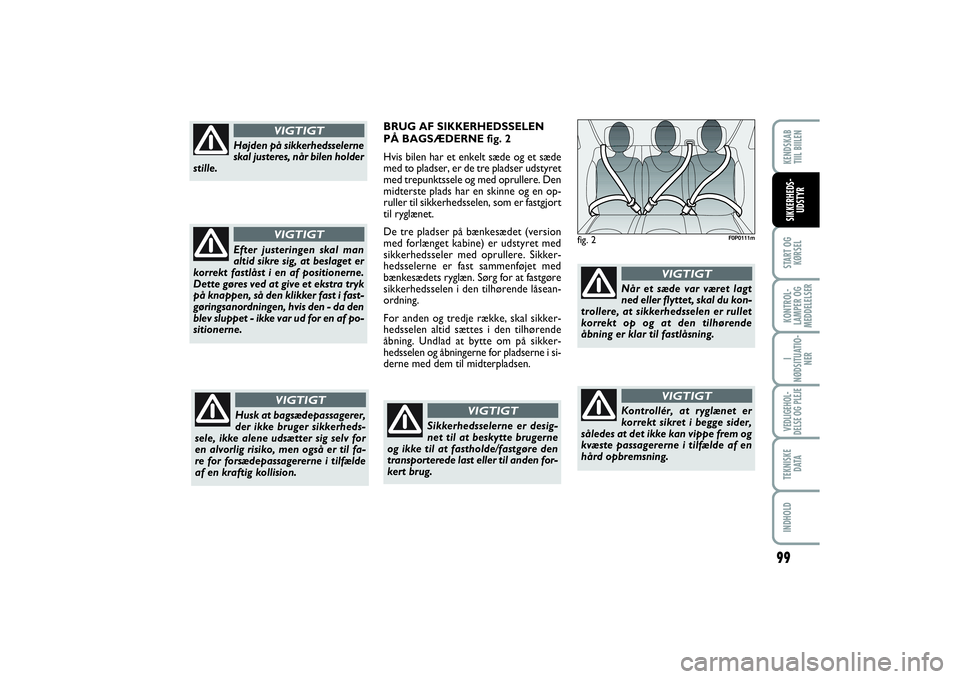

fig. 2
F0P0111m
Højden på sikkerhedsselerne
skal justeres, når bilen holder
stille.
VIGTIGT
Efter justeringen skal man
altid sikre sig, at beslaget er
korrekt fastlåst i en af positionerne.
Dette gøres ved at give et ekstra tryk
på knappen, så den klikker fast i fast-
gøringsanordningen, hvis den - da den
blev sluppet - ikke var ud for en af po-
sitionerne.
VIGTIGT
Sikkerhedsselerne er desig-
net til at beskytte brugerne
og ikke til at fastholde/fastgøre den
transporterede last eller til anden for-
kert brug.
VIGTIGT
BRUG AF SIKKERHEDSSELEN
PÅ BAGSÆDERNE fig. 2
Hvis bilen har et enkelt sæde og et sæde
med to pladser, er de tre pladser udstyret
med trepunktssele og med oprullere. Den
midterste plads har en skinne og en op-
ruller til sikkerhedsselen, som er fastgjort
til ryglænet.
De tre pladser på bænkesædet (version
med forlænget kabine) er udstyret med
sikkerhedsseler med oprullere. Sikker-
hedsselerne er fast sammenføjet med
bænkesædets ryglæn. Sørg for at fastgøre
sikkerhedsselen i den tilhørende låsean-
ordning.
For anden og tredje række, skal sikker-
hedsselen altid sættes i den tilhørende
åbning. Undlad at bytte om på sikker-
hedsselen og åbningerne for pladserne i si-
derne med dem til midterpladsen.
Når et sæde var været lagt
ned eller flyttet, skal du kon-
trollere, at sikkerhedsselen er rullet
korrekt op og at den tilhørende
åbning er klar til fastlåsning.
VIGTIGT
Kontrollér, at ryglænet er
korrekt sikret i begge sider,
således at det ikke kan vippe frem og
kvæste passagererne i tilfælde af en
hård opbremsning.
VIGTIGT
Husk at bagsædepassagerer,
der ikke bruger sikkerheds-
sele, ikke alene udsætter sig selv for
en alvorlig risiko, men også er til fa-
re for forsædepassagererne i tilfælde
af en kraftig kollision.
VIGTIGT
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 99

100START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR
Indgreb, der medfører stød, vi-
brationer eller lokaliseret op-
varmning (over 100°C i maks. 6 timer)
i området for selestrammeren, kan
medføre beskadigelser eller at sele-
strammeren udløses uønsket. Kontakt
Fiats servicenet, hvis der skal foretages
indgreb på disse dele.
VIGTIGT

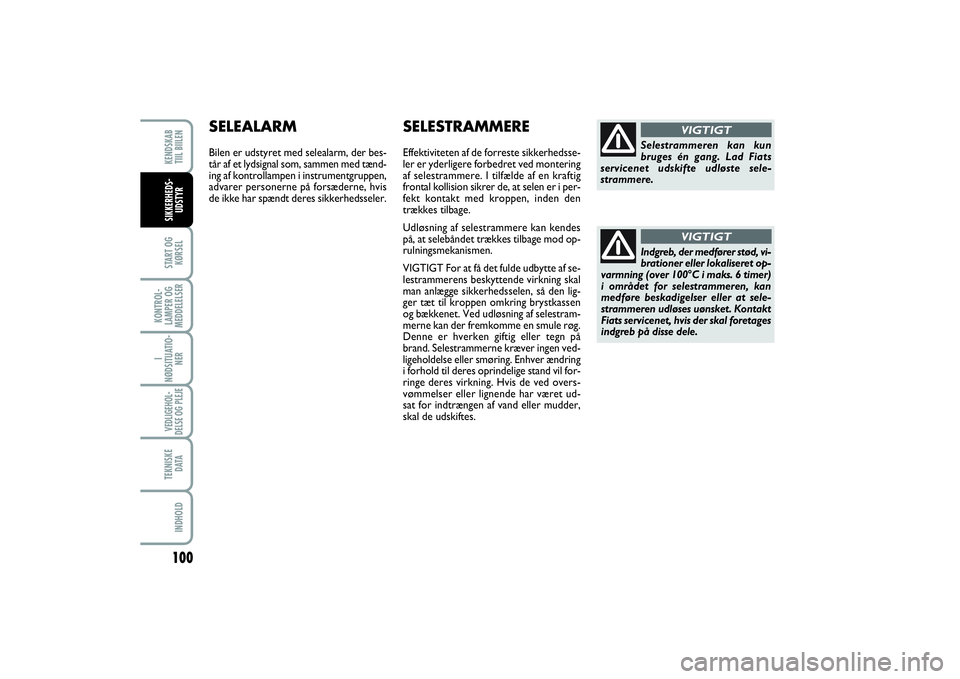

SELESTRAMMEREEffektiviteten af de forreste sikkerhedsse-
ler er yderligere forbedret ved montering
af selestrammere. I tilfælde af en kraftig
frontal kollision sikrer de, at selen er i per-
fekt kontakt med kroppen, inden den
trækkes tilbage.
Udløsning af selestrammere kan kendes
på, at selebåndet trækkes tilbage mod op-
rulningsmekanismen.
VIGTIGT For at få det fulde udbytte af se-
lestrammerens beskyttende virkning skal
man anlægge sikkerhedsselen, så den lig-
ger tæt til kroppen omkring brystkassen
og bækkenet. Ved udløsning af selestram-
merne kan der fremkomme en smule røg.
Denne er hverken giftig eller tegn på
brand. Selestrammerne kræver ingen ved-
ligeholdelse eller smøring. Enhver ændring
i forhold til deres oprindelige stand vil for-
ringe deres virkning. Hvis de ved overs-
vømmelser eller lignende har været ud-
sat for indtrængen af vand eller mudder,
skal de udskiftes.
Selestrammeren kan kun
bruges én gang. Lad Fiats
servicenet udskifte udløste sele-
strammere.
VIGTIGT
SELEALARMBilen er udstyret med selealarm, der bes-
tår af et lydsignal som, sammen med tænd-
ing af kontrollampen i instrumentgruppen,
advarer personerne på forsæderne, hvis
de ikke har spændt deres sikkerhedsseler.
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 100

101
START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

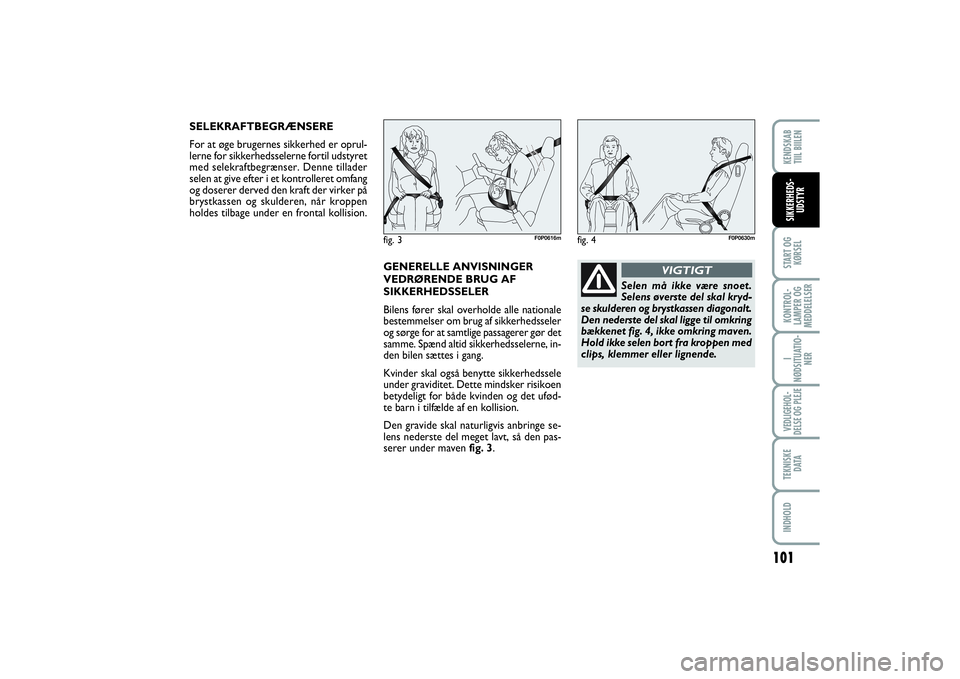

SELEKRAFTBEGRÆNSERE
For at øge brugernes sikkerhed er oprul-
lerne for sikkerhedsselerne fortil udstyret
med selekraftbegrænser. Denne tillader
selen at give efter i et kontrolleret omfang
og doserer derved den kraft der virker på
brystkassen og skulderen, når kroppen
holdes tilbage under en frontal kollision.
GENERELLE ANVISNINGER
VEDRØRENDE BRUG AF
SIKKERHEDSSELER
Bilens fører skal overholde alle nationale
bestemmelser om brug af sikkerhedsseler
og sørge for at samtlige passagerer gør det
samme. Spænd altid sikkerhedsselerne, in-
den bilen sættes i gang.
Kvinder skal også benytte sikkerhedssele
under graviditet. Dette mindsker risikoen
betydeligt for både kvinden og det ufød-
te barn i tilfælde af en kollision.
Den gravide skal naturligvis anbringe se-
lens nederste del meget lavt, så den pas-
serer under maven fig. 3.
fig. 3
F0P0616m
fig. 4
F0P0630m
Selen må ikke være snoet.
Selens øverste del skal kryd-
se skulderen og brystkassen diagonalt.
Den nederste del skal ligge til omkring
bækkenet fig. 4, ikke omkring maven.
Hold ikke selen bort fra kroppen med
clips, klemmer eller lignende.
VIGTIGT
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 101

102START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

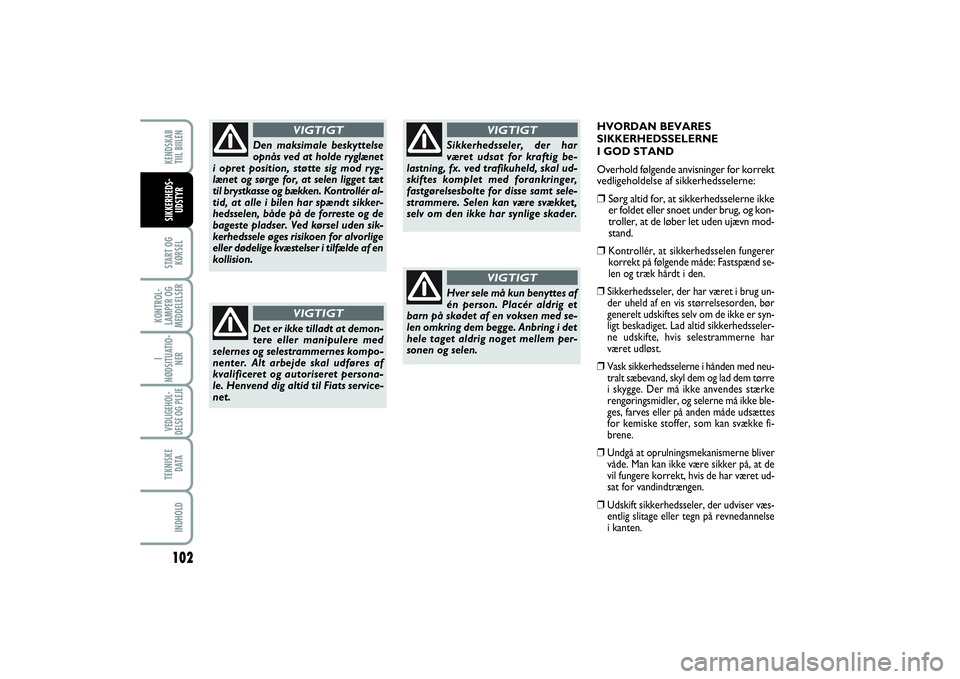

HVORDAN BEVARES
SIKKERHEDSSELERNE
I GOD STAND
Overhold følgende anvisninger for korrekt
vedligeholdelse af sikkerhedsselerne:❒
Sørg altid for, at sikkerhedsselerne ikke
er foldet eller snoet under brug, og kon-
troller, at de løber let uden ujævn mod-
stand.
❒
Kontrollér, at sikkerhedsselen fungerer
korrekt på følgende måde: Fastspænd se-
len og træk hårdt i den.
❒Sikkerhedsseler, der har været i brug un-
der uheld af en vis størrelsesorden, bør
generelt udskiftes selv om de ikke er syn-
ligt beskadiget. Lad altid sikkerhedsseler-
ne udskifte, hvis selestrammerne har
været udløst.
❒Vask sikkerhedsselerne i hånden med neu-
tralt sæbevand, skyl dem og lad dem tørre
i skygge. Der må ikke anvendes stærke
rengøringsmidler, og selerne må ikke ble-
ges, farves eller på anden måde udsættes
for kemiske stoffer, som kan svække fi-
brene.
❒Undgå at oprulningsmekanismerne bliver
våde. Man kan ikke være sikker på, at de
vil fungere korrekt, hvis de har været ud-
sat for vandindtrængen.
❒Udskift sikkerhedsseler, der udviser væs-
entlig slitage eller tegn på revnedannelse
i kanten.
Den maksimale beskyttelse
opnås ved at holde ryglænet
i opret position, støtte sig mod ryg-
lænet og sørge for, at selen ligget tæt
til brystkasse og bækken. Kontrollér al-
tid, at alle i bilen har spændt sikker-
hedsselen, både på de forreste og de
bageste pladser. Ved kørsel uden sik-
kerhedssele øges risikoen for alvorlige
eller dødelige kvæstelser i tilfælde af en
kollision.
VIGTIGT
Det er ikke tilladt at demon-
tere eller manipulere med
selernes og selestrammernes kompo-
nenter. Alt arbejde skal udføres af
kvalificeret og autoriseret persona-
le. Henvend dig altid til Fiats service-
net.
VIGTIGT
Sikkerhedsseler, der har
været udsat for kraftig be-
lastning, fx. ved trafikuheld, skal ud-
skiftes komplet med forankringer,
fastgørelsesbolte for disse samt sele-
strammere. Selen kan være svækket,
selv om den ikke har synlige skader.
VIGTIGT
Hver sele må kun benyttes af
én person. Placér aldrig et
barn på skødet af en voksen med se-
len omkring dem begge. Anbring i det
hele taget aldrig noget mellem per-
sonen og selen.
VIGTIGT
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 102

103
START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

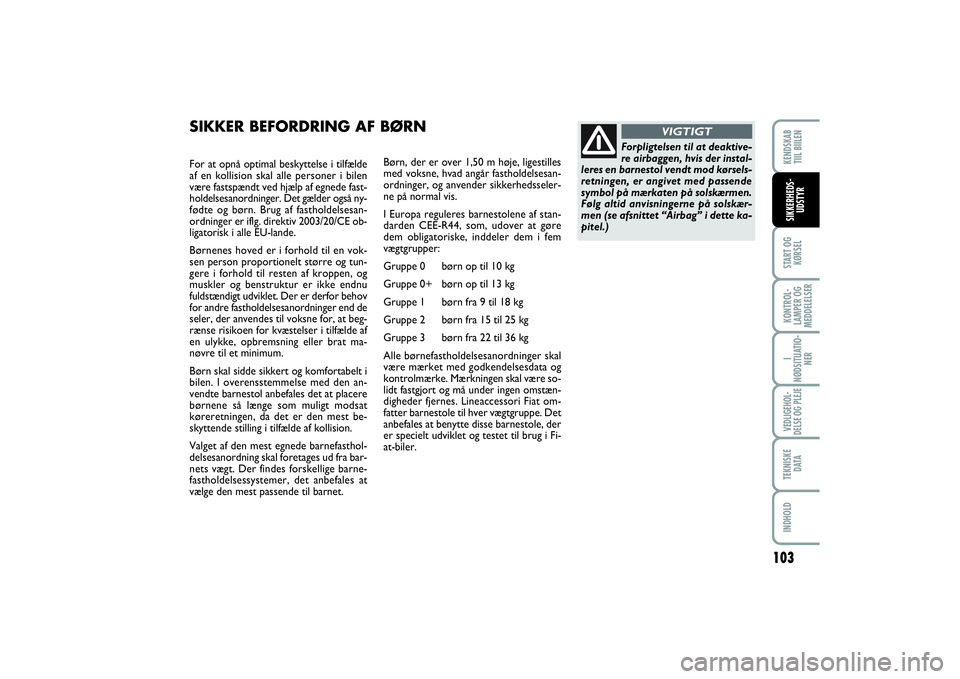

For at opnå optimal beskyttelse i tilfælde
af en kollision skal alle personer i bilen
være fastspændt ved hjælp af egnede fast-
holdelsesanordninger. Det gælder også ny-
fødte og børn. Brug af fastholdelsesan-
ordninger er iflg. direktiv 2003/20/CE ob-
ligatorisk i alle EU-lande.
Børnenes hoved er i forhold til en vok-
sen person proportionelt større og tun-
gere i forhold til resten af kroppen, og
muskler og benstruktur er ikke endnu
fuldstændigt udviklet. Der er derfor behov
for andre fastholdelsesanordninger end de
seler, der anvendes til voksne for, at beg-
rænse risikoen for kvæstelser i tilfælde af
en ulykke, opbremsning eller brat ma-
nøvre til et minimum.
Børn skal sidde sikkert og komfortabelt i
bilen. I overensstemmelse med den an-
vendte barnestol anbefales det at placere
børnene så længe som muligt modsat
køreretningen, da det er den mest be-
skyttende stilling i tilfælde af kollision.
Valget af den mest egnede barnefasthol-
delsesanordning skal foretages ud fra bar-
nets vægt. Der findes forskellige barne-
fastholdelsessystemer, det anbefales at
vælge den mest passende til barnet.Børn, der er over 1,50 m høje, ligestilles
med voksne, hvad angår fastholdelsesan-
ordninger, og anvender sikkerhedsseler-
ne på normal vis.
I Europa reguleres barnestolene af stan-
darden CEE-R44, som, udover at gøre
dem obligatoriske, inddeler dem i fem
vægtgrupper:
Gruppe 0 børn op til 10 kg
Gruppe 0+ børn op til 13 kg
Gruppe 1 børn fra 9 til 18 kg
Gruppe 2 børn fra 15 til 25 kg
Gruppe 3 børn fra 22 til 36 kg
Alle børnefastholdelsesanordninger skal
være mærket med godkendelsesdata og
kontrolmærke. Mærkningen skal være so-
lidt fastgjort og må under ingen omstæn-
digheder fjernes. Lineaccessori Fiat om-
fatter barnestole til hver vægtgruppe. Det
anbefales at benytte disse barnestole, der
er specielt udviklet og testet til brug i Fi-
at-biler.SIKKER BEFORDRING AF BØRN
Forpligtelsen til at deaktive-
re airbaggen, hvis der instal-
leres en barnestol vendt mod kørsels-
retningen, er angivet med passende
symbol på mærkaten på solskærmen.
Følg altid anvisningerne på solskær-
men (se afsnittet “Airbag” i dette ka-
pitel.)
VIGTIGT
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 103

104START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR
GRUPPE 0 og 0+
Børn op til 13 kg skal befordres med ryg-
gen mod kørselsretningen i en barnestol
af typen, der er vist i figur 5, som støtter
barnets hoved og ikke udsætter halsen for
påvirkninger i tilfælde af kraftig opbrems-
ning.
Barnestolen fastholdes af bilens sikker-
hedsseler f
fig. 5
, mens barnet fastspændes
med barnestolens egen sele.
fig. 5
F0P0310m
Hvad monteringen angår, er
figurerne kun vejledende.
Følg de anvisninger, der følger med
barnestolen.
VIGTIGT
fig. 6
F0P0617m
GRUPPE 1
Ved en vægt fra 9 til 18 kg kan børn be-
fordres fremadvendt fig. 6.
MONTERING AF UNIVERSAL BARNESTOL (med sikkerhedsseler)
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 104

105
START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

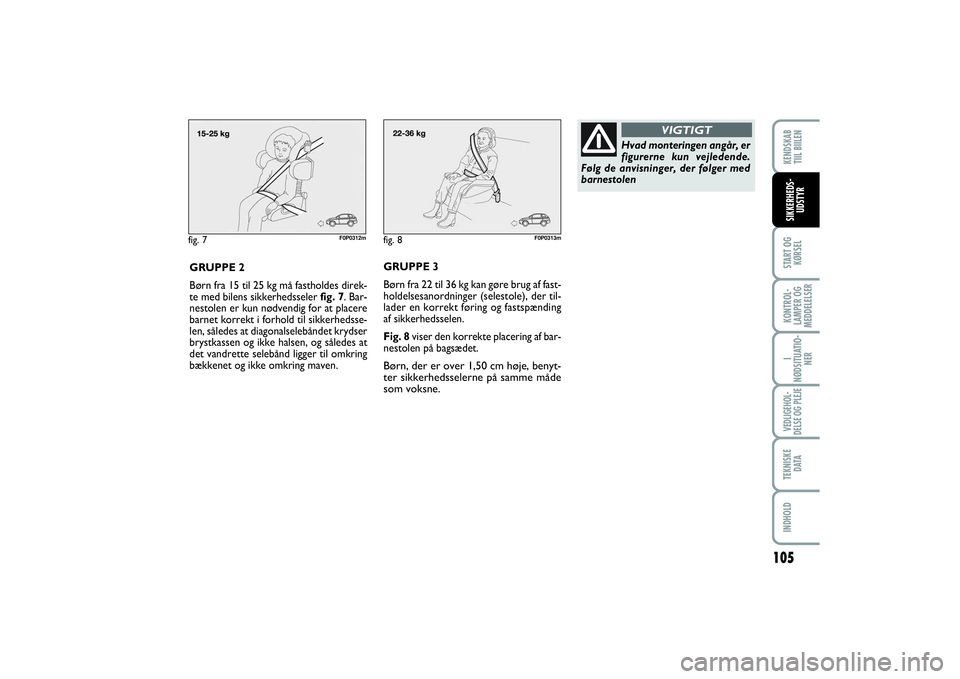

fig. 7
F0P0312m
GRUPPE 2
Børn fra 15 til 25 kg må fastholdes direk-
te med bilens sikkerhedsseler fig. 7. Bar-
nestolen er kun nødvendig for at placere
barnet korrekt i forhold til sikkerhedsse-
len, således at diagonalselebåndet krydser
brystkassen og ikke halsen, og således at
det vandrette selebånd ligger til omkring
bækkenet og ikke omkring maven.
Hvad monteringen angår, er
figurerne kun vejledende.
Følg de anvisninger, der følger med
barnestolen
VIGTIGT
GRUPPE 3
Børn fra 22 til 36 kg kan gøre brug af fast-
holdelsesanordninger (selestole), der til-
lader en korrekt føring og fastspænding
af sikkerhedsselen.
Fig. 8viser den korrekte placering af bar-
nestolen på bagsædet.Børn, der er over 1,50 cm høje, benyt-
ter sikkerhedsselerne på samme måde
som voksne.fig. 8
F0P0313m
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 105

106START OG
KØRSELKONTROL-
LAMPER OG
MEDDELELSERI
NØDSITUATIO-
NERVEDLIGEHOL-
DELSE OG PLEJE TEKNISKE
D ATAINDHOLDKENDSKAB
TIIL BIILENSIKKERHEDS-
UDSTYR

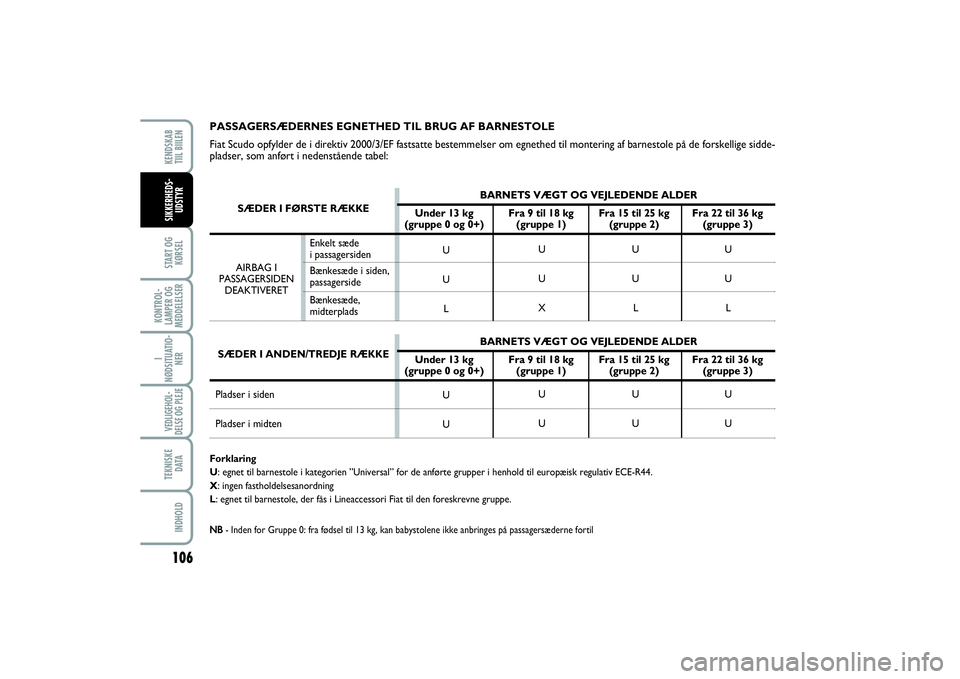

PASSAGERSÆDERNES EGNETHED TIL BRUG AF BARNESTOLE
Fiat Scudo opfylder de i direktiv 2000/3/EF fastsatte bestemmelser om egnethed til montering af barnestole på de forskellige sidde-
pladser, som anført i nedenstående tabel:Forklaring
U: egnet til barnestole i kategorien ”Universal” for de anførte grupper i henhold til europæisk regulativ ECE-R44.
X: ingen fastholdelsesanordning
L: egnet til barnestole, der fås i Lineaccessori Fiat til den foreskrevne gruppe. NB
- Inden for Gruppe 0: fra fødsel til 13 kg, kan babystolene ikke anbringes på passagersæderne fortil
U
U
L
U
UU
U
X
U
UU
U
L
U
UU
U
L
U
U
SÆDER I FØRSTE RÆKKE
Pladser i siden
Pladser i midten
BARNETS VÆGT OG VEJLEDENDE ALDER
Under 13 kg Fra 9 til 18 kg Fra 15 til 25 kg Fra 22 til 36 kg
(gruppe 0 og 0+) (gruppe 1) (gruppe 2) (gruppe 3)
BARNETS VÆGT OG VEJLEDENDE ALDER
Under 13 kg Fra 9 til 18 kg Fra 15 til 25 kg Fra 22 til 36 kg
(gruppe 0 og 0+) (gruppe 1) (gruppe 2) (gruppe 3)
Enkelt sæde
i passagersiden
Bænkesæde i siden,
passagerside
Bænkesæde,
midterplads AIRBAG I
PASSAGERSIDEN
DEAKTIVERET
SÆDER I ANDEN/TREDJE RÆKKE
097-118 SCUDO LUM DK 02/04/14 11:02 Pagina 106
