FIAT SCUDO 2015 Instructieboek (in Dutch)

De gegevens in deze publicatie zijn uitsluitend indicatief bedoeld.
Fiat behoudt zich het recht voor op elk moment de in deze publicatie beschreven modellen om technische of commerciële redenen te wijzigen.
Wendt u voor nadere informatie tot het Fiat Servicenetwerk.
Gedrukt op milieuvriendelijk chloorvrij papier.
NEDERLANDS
GEBRUIK EN ONDERHOUD
FIATSCUDO
SCUDO UM NL 23-06-2009 8:22 Pagina 1

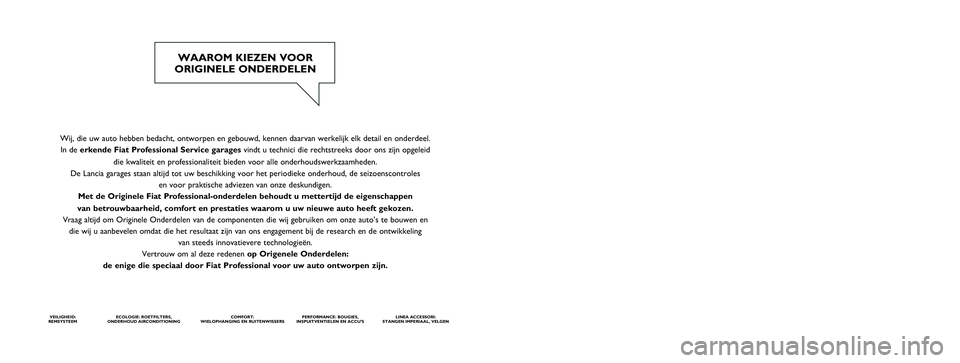

Wij, die uw auto hebben bedacht, ontworpen en gebouwd, kennen daarvan werkelijk elk detail en onderdeel.
In de erkende Fiat ProfessionalService garages vindt u technici die rechtstreeks door ons zijn opgeleid
die kwaliteit en professionaliteit bieden voor alle onderhoudswerkzaamheden.
De Lancia garages staan altijd tot uw beschikking voor het periodieke onderhoud, de seizoenscontroles
en voor praktische adviezen van onze deskundigen.
Met de Originele Fiat Professional-onderdelen behoudt u mettertijd de eigenschappen
van betrouwbaarheid, comfort en prestaties waarom u uw nieuwe auto heeft gekozen.
Vraag altijd om Originele Onderdelen van de componenten die wij gebruiken om onze auto’s te bouwen en
die wij u aanbevelen omdat die het resultaat zijn van ons engagement bij de research en de ontwikkeling
van steeds innovatievere technologieën.
Vertrouw om al deze redenen op Origenele Onderdelen:
de enige die speciaal door Fiat Professional voor uw auto ontworpen zijn.
VEILIGHEID:
REMSYSTEEMECOLOGIE: ROETFILTERS,
ONDERHOUD AIRCONDITIONINGCOMFORT:
WIELOPHANGING EN RUITENWISSERS PERFORMANCE: BOUGIES,
INSPUITVENTIELEN EN ACCU'SLINEA ACCESSORI:
STANGEN IMPERIAAL, VELGEN
WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN
SCUDO UM NL:SCUDO UM ITA 30-05-2011 14:30 Pagina 2

KIEZEN VOOR ORIGINELE
ONDERDELEN IS DE
MEEST LOGISCHE KEUZE
PERFORMANCECOMFORT VEILIGHEID MILIEU WAARDENACCESSOIRESORIGINELE ONDERDELENORIGINELE ONDERDELEN
ORIGINELE ONDERDELEN ORIGINELE ONDERDELEN
ORIGINELE ONDERDELENORIGINELE ONDERDELEN
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 1

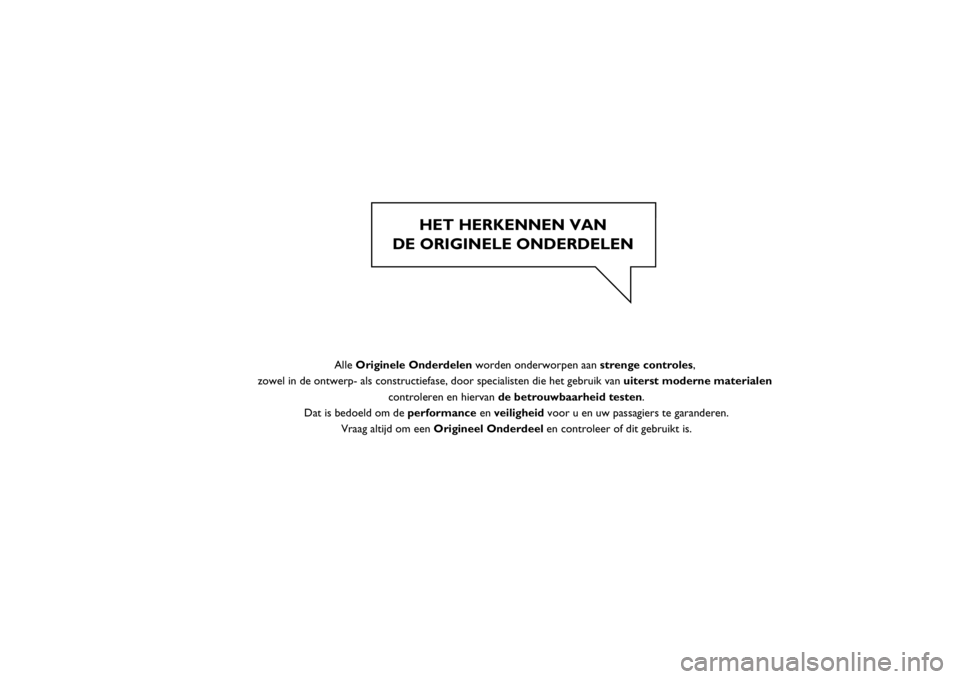

HET HERKENNEN VAN
DE ORIGINELE ONDERDELEN

Alle Originele Onderdelen worden onderworpen aan strenge controles,
zowel in de ontwerp- als constructiefase, door specialisten die het gebruik van uiterst moderne materialen
controleren en hiervan de betrouwbaarheid testen.
Dat is bedoeld om de performance en veiligheid voor u en uw passagiers te garanderen.
Vraag altijd om een Origineel Onderdeel en controleer of dit gebruikt is.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 2

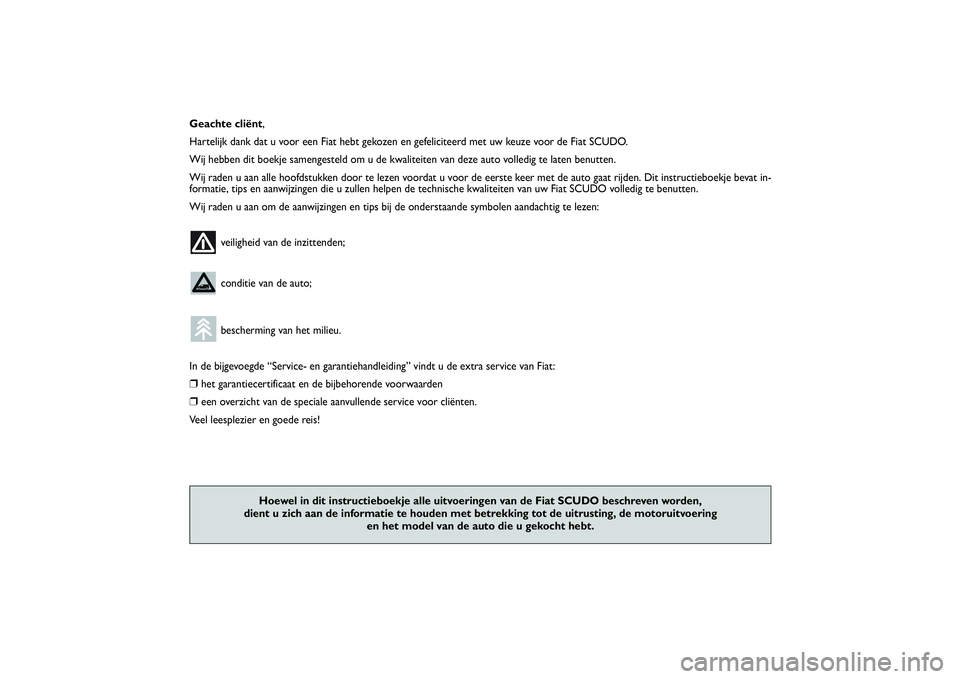

Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat SCUDO.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructieboekje bevat in-
formatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat SCUDO volledig te benutten.
Wij raden u aan om de aanwijzingen en tips bij de onderstaande symbolen aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde “Service- en garantiehandleiding” vindt u de extra service van Fiat:❒
het garantiecertificaat en de bijbehorende voorwaarden
❒
een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Fiat SCUDO beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting, de motoruitvoering
en het model van de auto die u gekocht hebt.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 1

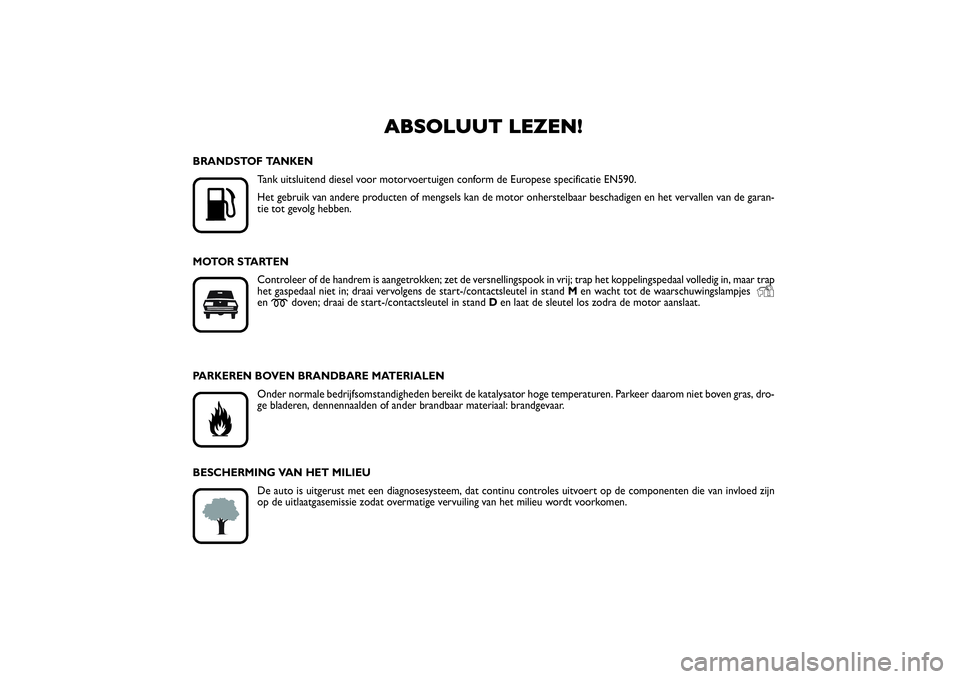

ABSOLUUT LEZEN!
K
BRANDSTOF TANKEN
Tank uitsluitend diesel voor motorvoertuigen conform de Europese specificatie EN590.
Het gebruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen van de garan-
tie tot gevolg hebben.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het koppelingspedaal volledig in, maar trap
het gaspedaal niet in; draai vervolgens de start-/contactsleutel in stand Men wacht tot de waarschuwingslampjes
Y
en
m
doven; draai de start-/contactsleutel in stand Den laat de sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Parkeer daarom niet boven gras, dro-
ge bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat continu controles uitvoert op de componenten die van invloed zijn
op de uitlaatgasemissie zodat overmatige vervuiling van het milieu wordt voorkomen.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 2

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbruiken (waardoor de accu langzaam kan ontla-
den), wendt u dan tot het Fiat Servicenetwerk. Deze kan controleren of de elektrische installatie van de auto geschikt is
voor het extra stroomverbruik.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto is de beste manier om de prestaties en de veiligheid van de auto gedurende langere tijd te
garanderen. Daarbij wordt het milieu ontzien en blijven de kosten laag.
IN HET INSTRUCTIEBOEKJE…
… treft u informatie, tips en belangrijke waarschuwingen aan voor het juiste gebruik, de rijveiligheid en het onderhoud van
uw auto. Let in het bijzonder op de symbolen
"
(veiligheid van personen)
#
(milieubehoud)
!
(conditie van de auto).

001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 3

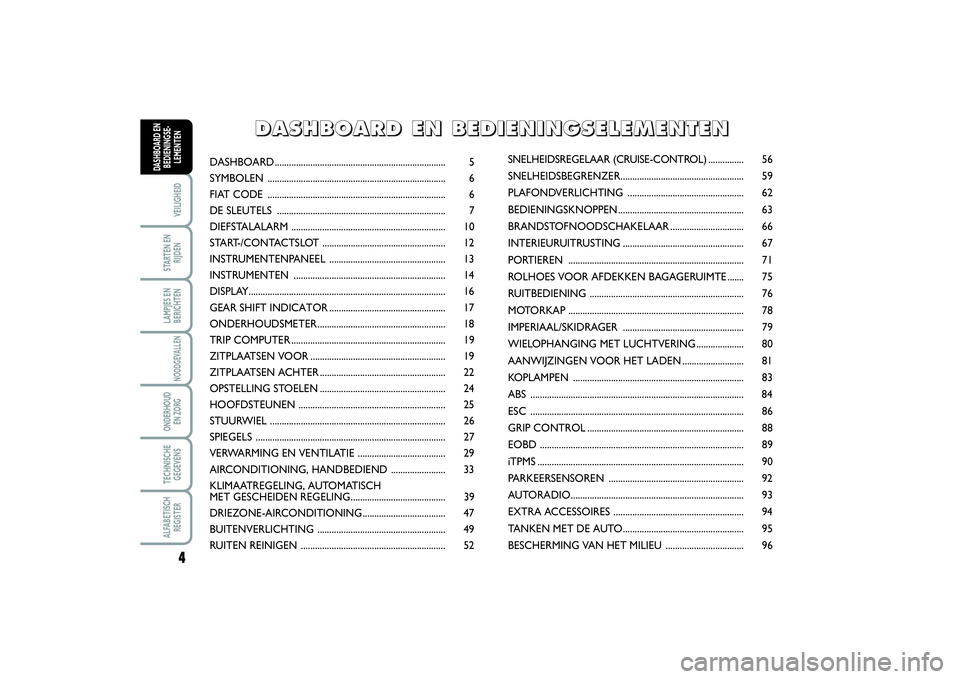

4VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
DASHBOARD........................................................................ 5
SYMBOLEN ........................................................................... 6
FIAT CODE ........................................................................... 6
DE SLEUTELS ....................................................................... 7
DIEFSTALALARM ................................................................. 10
START-/CONTACTSLOT .................................................... 12
INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
DISPLAY................................................................................... 16
GEAR SHIFT INDICATOR................................................. 17
ONDERHOUDSMETER...................................................... 18
TRIP COMPUTER................................................................. 19
ZITPLAATSEN VOOR ......................................................... 19
ZITPLAATSEN ACHTER..................................................... 22
OPSTELLING STOELEN..................................................... 24
HOOFDSTEUNEN .............................................................. 25
STUURWIEL .......................................................................... 26
SPIEGELS ................................................................................ 27
VERWARMING EN VENTILATIE ..................................... 29
AIRCONDITIONING, HANDBEDIEND ....................... 33
KLIMAATREGELING, AUTOMATISCH
MET GESCHEIDEN REGELING........................................ 39
DRIEZONE-AIRCONDITIONING................................... 47
BUITENVERLICHTING ...................................................... 49
RUITEN REINIGEN ............................................................. 52SNELHEIDSREGELAAR (CRUISE-CONTROL)............... 56
SNELHEIDSBEGRENZER.................................................... 59
PLAFONDVERLICHTING ................................................. 62
BEDIENINGSKNOPPEN..................................................... 63
BRANDSTOFNOODSCHAKELAAR............................... 66
INTERIEURUITRUSTING................................................... 67
PORTIEREN .......................................................................... 71
ROLHOES VOOR AFDEKKEN BAGAGERUIMTE ....... 75
RUITBEDIENING ................................................................. 76
MOTORKAP .......................................................................... 78
IMPERIAAL/SKIDRAGER ................................................... 79
WIELOPHANGING MET LUCHTVERING.................... 80
AANWIJZINGEN VOOR HET LADEN .......................... 81
KOPLAMPEN ........................................................................ 83
ABS .......................................................................................... 84
ESC .......................................................................................... 86
GRIP CONTROL.................................................................. 88
EOBD ...................................................................................... 89
iTPMS....................................................................................... 90
PARKEERSENSOREN ......................................................... 92
AUTORADIO......................................................................... 93
EXTRA ACCESSOIRES ....................................................... 94
TANKEN MET DE AUTO................................................... 95
BESCHERMING VAN HET MILIEU ................................. 96
D D
A A
S S
H H
B B
O O
A A
R R
D D

E E
N N

B B
E E
D D
I I
E E
N N
I I
N N
G G
S S
E E
L L
E E
M M
E E
N N
T T
E E
N N
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 4

5VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN

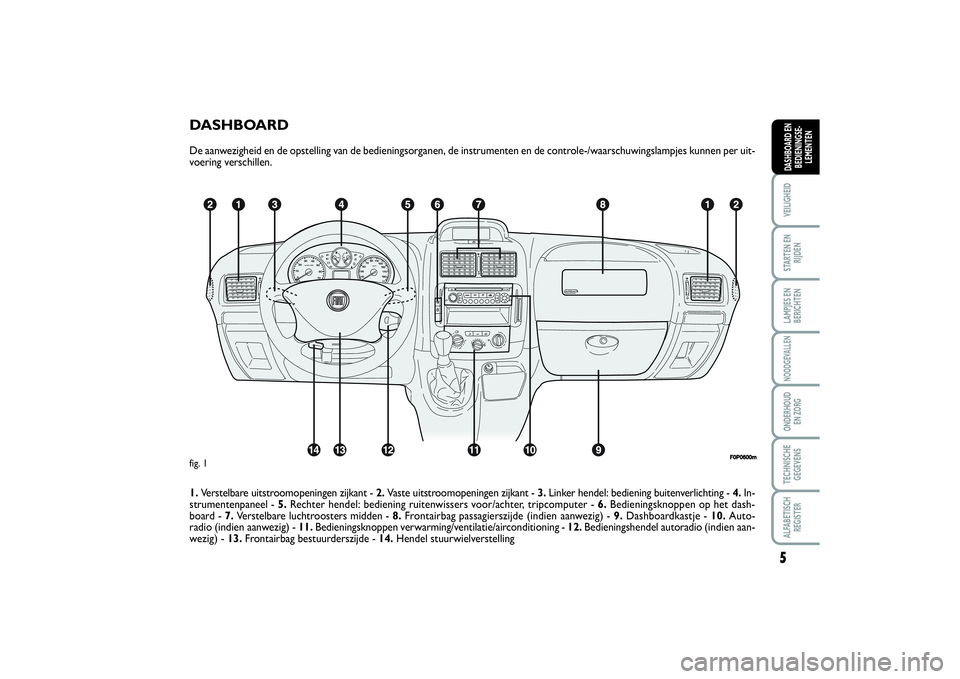

DASHBOARDDe aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen per uit-
voering verschillen.
1.Verstelbare uitstroomopeningen zijkant - 2.Vaste uitstroomopeningen zijkant - 3.Linker hendel: bediening buitenverlichting - 4.In-
strumentenpaneel - 5.Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer - 6.Bedieningsknoppen op het dash-
board - 7.Verstelbare luchtroosters midden - 8.Frontairbag passagierszijde (indien aanwezig) - 9.Dashboardkastje - 10.Auto-
radio (indien aanwezig) - 11.Bedieningsknoppen verwarming/ventilatie/airconditioning - 12.Bedieningshendel autoradio (indien aan-
wezig) - 13.Frontairbag bestuurderszijde - 14. Hendel stuurwielverstelling
FF0P0600m
fig. 1
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 5

6VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
SYMBOLENOp of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een
bepaalde kleur aangebracht met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen, als u met het be-
treffende onderdeel te maken krijgt.
FIAT CODEVoor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de start-/con-
tactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd
signaal en vervolgens aan de regeleenheid
van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van
de motor mogelijk maakt.
Bij krachtige stoten kunnen de
elektronische componenten in
de sleutel beschadigd worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand Mdraait, dan stuurt het Fiat CO-
DE-systeem een code naar de regeleenheid
van de motor die, als de code wordt herkend,
de blokkering van de functies opheft.
De code wordt alleen verzonden als de re-
geleenheid van het Fiat CODE-systeem de
door de sleutel verzonden code heeft her-
kend.
Iedere keer als u de contactsleutel in stand
Szet, schakelt de Fiat CODE de functies
van de elektronische regeleenheid van de
motor uit.
In dat geval raden wij u aan de sleutel in
stand Sen vervolgens in stand Mte draai-
en; als de motor geblokkeerd blijft, probeer
het dan opnieuw met de andere geleverde
sleutels. Als de motor nog niet aanslaat,
wendt u dan tot het Fiat Servicenetwerk.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot het Fiat Servicenet-
werk wenden.
001-019 SCUDO LUM NL 27/03/14 10:39 Pagina 6
