STALLENTref de volgende maatregelen als de au-
to enkele maanden niet wordt gebruikt:❒
zet de auto in een overdekte, droge en
zo mogelijk goed geventileerde ruimte;
❒
schakel een versnelling in;
❒
zorg ervoor dat de handrem is aange-
trokken;
❒
maak de minklem los van de accu en
controleer de acculading. Gedurende
het stallen moet deze controle iedere
drie maanden worden herhaald. Laad
de accu op als de optische meter een
donkere kleur heeft zonder een groen
middenstuk;
❒
maak de gespoten plaatdelen schoon en
behandel ze met een beschermende
was;
❒
reinig en conserveer de glimmende me-
talen delen met daarvoor geschikte
middelen;
❒
smeer de wisserrubbers van de ruiten-
wissers en achterruitwisser in met talk-
poeder en laat ze los van de ruit staan;
❒
zet de ruiten een klein stukje open;
❒
dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik
geen dichte plastic hoes, omdat het in
en op de auto aanwezige vocht dan niet
kan verdampen.
❒
breng de bandenspanning + 0,5 bar bo-
ven de normaal voorgeschreven span-
ning en controleer deze regelmatig;
❒
als u de accukabels niet loskoppelt,
moet de lading iedere maand gecon-
troleerd worden en laad de accu op als
de optische meter een donkere kleur
heeft zonder groen middenstuk;
❒
tap het koelsysteem van de motor niet
af.
BELANGRIJK Als de auto is uitgerust met
een diefstalalarm, schakel dan het alarm
uit met de afstandsbediening.
Beperk de snelheid als u
sneeuwkettingen gebruikt; rijd
niet harder dan 50 km/h. Ver-
mijd kuilen, stoepranden en
andere obstakels en rijd, om
de auto en het wegdek niet te
beschadigen, geen lange stukken op
sneeuwvrije wegen.
ATTENTIE!
119-128 SCUDO LUM NL 27/11/13 17.02 Pagina 128

146LAMPJES EN
BERICHTENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN

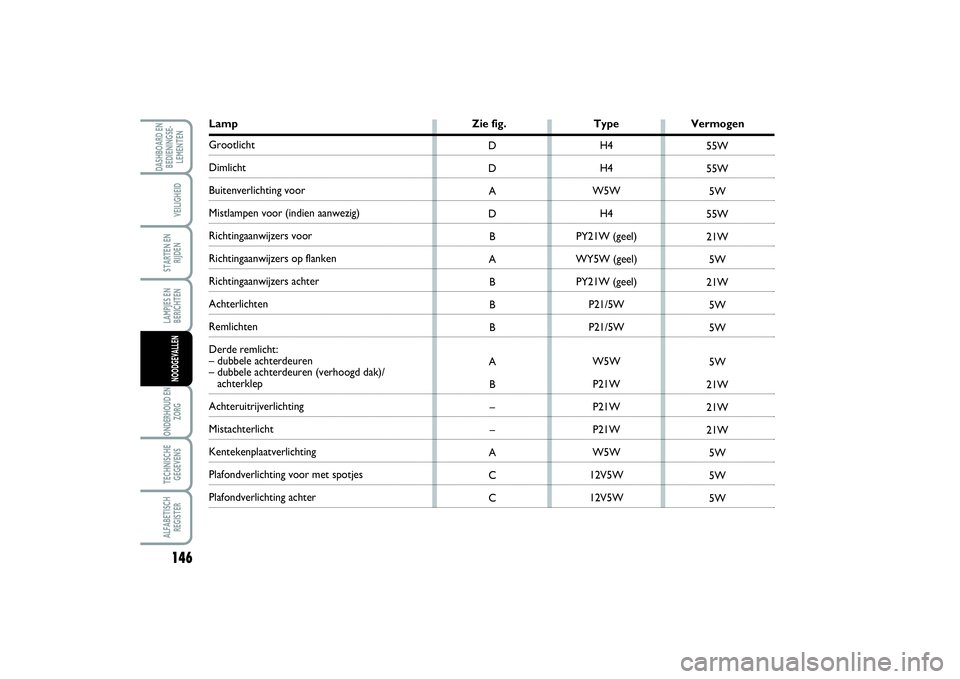

Lamp Zie fig. Type VermogenGrootlichtDimlicht Buitenverlichting voor Mistlampen voor (indien aanwezig)Richtingaanwijzers voor Richtingaanwijzers op flankenRichtingaanwijzers achter Achterlichten Remlichten
Derde remlicht:
– dubbele achterdeuren
– dubbele achterdeuren (verhoogd dak)/achterklepAchteruitrijverlichting Mistachterlicht Kentekenplaatverlichting Plafondverlichting voor met spotjesPlafondverlichting achterH4
H4
W5W
H4
PY21W (geel)
WY5W (geel)
PY21W (geel)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
139-158 SCUDO LUM NL 07/03/14 08.57 Pagina 146

169
LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD EN
ZORG
Voorkom, als u de dop los-
draait , contact tussen de zeer
corrosieve vloeistof en de lak.
Als remvloeistof wordt ge-
morst , moet de lak onmiddellijk met
water worden afgespoeld.De remvloeistof is giftig en
zeer corrosief. Als per onge-
luk remvloeistof wordt gemorst , moe-
ten de betreffende delen onmiddellijk
worden gewassen met water en neu-
trale zeep en daarna met veel water
worden afgespoeld. Bij inslikken dient
onmiddellijk een arts te worden ge-
raadpleegd.
ATTENTIE!
Het symbool
π
op het reser-
voir geeft aan dat syntheti-
sche remvloeistof en geen minerale
vloeistof moet worden gebruikt . Het
gebruik van minerale vloeistoffen moet
absoluut worden vermeden, omdat de
rubbers in het remsysteem door deze
vloeistoffen worden beschadigd.
ATTENTIE!
OLIE VAN DE
STUURBEKRACHTIGING
Controleer de olie van de stuurbekrachti-
ging bij een koude motor en als de auto op
een vlakke ondergrond staat. De olie moet
tussen het MIN- en MAX-merkteken op
het reservoir staan fig 12 enfig. 13.
Bij zeer warme olie kan het olieniveau bo-
ven het MAX-merkteken staan.
Indien nodig kan het niveau worden bij-
gevuld met olie, die dezelfde specificaties
moet hebben als de reeds in het systeem
aanwezige olie.fig. 12 - Uitvoering 90 Multijet
F0P0150m
fig. 13 - Uitvoeringen 120-130
en 165 Multijet
F0P0151m
Het olieverbruik van de stuur-
bekrachtiging is zeer laag; als
na het bijvullen de olie binnen
korte tijd weer moet worden
bijgevuld, moet het systeem door het
Fiat Servicenetwerk op eventuele lek-
kage worden gecontroleerd.Voorkom dat de olie voor de
stuurbekrachtiging in contact
komt met de warme delen van de mo-
tor: de olie is ontvlambaar.
ATTENTIE!
Voor de besteluitvoering wordt
aangeraden de remvloeistof
om de twee jaar te vervangen.
ATTENTIE!
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 169

176LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
ONDERHOUD EN
ZORG
❒
het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒
toepassing van “open” holle ruimtes om
condensvorming te voorkomen en bin-
nendringend water af te voeren, waar-
door roest van binnenuit wordt voor-
komen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende de-
len gegarandeerd.
Voor de specifieke voorwaarden van deze
garantie wordt verwezen naar de “Service-
en garantiehandleiding”.
TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de lak-
laag, zoals krassen, onmiddellijk worden bij-
gewerkt om roestvorming te voorkomen.
Het bijwerken dient met de originele lak te
worden uitgevoerd (zie “Plaatje met infor-
matie over de carrosserielak” in het hoofd-
stuk “Technische gegevens”).
CARROSSERIEBESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:❒
luchtverontreiniging;
❒
zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒
omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste techno-
logische oplossingen toegepast om de car-
rosserie efficiënt tegen roest te bescher-
men.
De belangrijkste zijn:
❒
de toepassing van aangepaste spuit-
technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen.
❒
het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge cor-
rosiebestendigheid;
❒
het aanbrengen van een gespoten be-
schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een
hoog beschermend vermogen; RUITENSPROEIERS
Voorruit (ruitensproeiers) fig. 18
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf “Ni-
veaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u
richten door de sproeiermonden af te stel-
len.
De stralen moeten op ongeveer
1/3van de
bovenkant van de ruit worden gericht.
Achterruit (achterruitsproeier)
De sproeiermond van de achterruitwisser
is op de achterruitwisser zelf geplaatst.
fig. 18
F0P0163m
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 176

177
LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD EN
ZORG

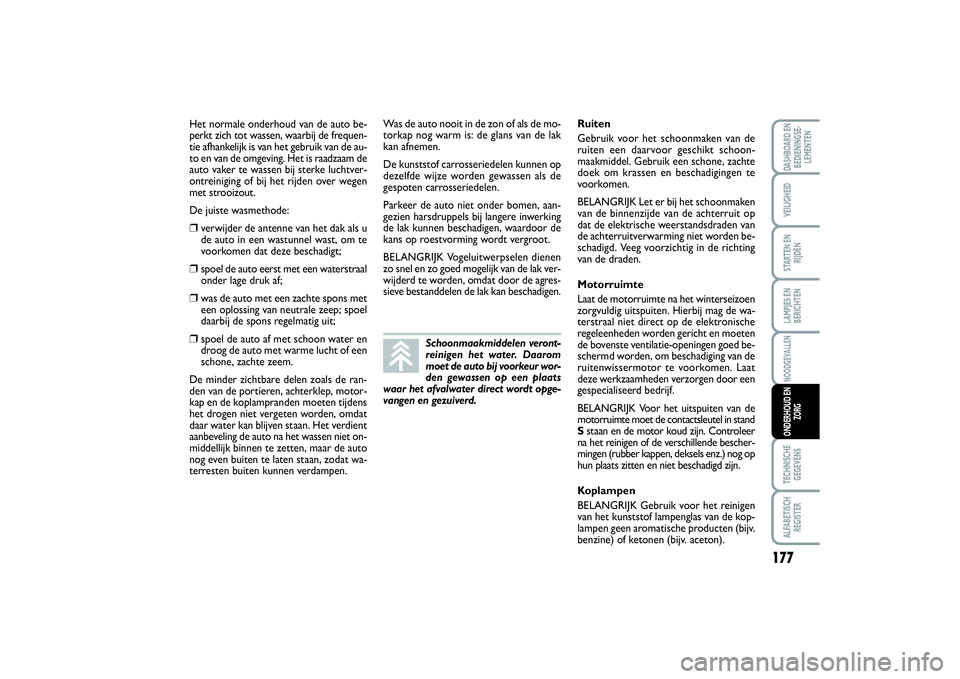

Het normale onderhoud van de auto be-
perkt zich tot wassen, waarbij de frequen-
tie afhankelijk is van het gebruik van de au-
to en van de omgeving. Het is raadzaam de
auto vaker te wassen bij sterke luchtver-
ontreiniging of bij het rijden over wegen
met strooizout.
De juiste wasmethode:❒
verwijder de antenne van het dak als u
de auto in een wastunnel wast, om te
voorkomen dat deze beschadigt;
❒
spoel de auto eerst met een waterstraal
onder lage druk af;
❒
was de auto met een zachte spons met
een oplossing van neutrale zeep; spoel
daarbij de spons regelmatig uit;
❒
spoel de auto af met schoon water en
droog de auto met warme lucht of een
schone, zachte zeem.
De minder zichtbare delen zoals de ran-
den van de portieren, achterklep, motor-
kap en de koplampranden moeten tijdens
het drogen niet vergeten worden, omdat
daar water kan blijven staan. Het verdient
aanbeveling de auto na het wassen niet on-
middellijk binnen te zetten, maar de auto
nog even buiten te laten staan, zodat wa-
terresten buiten kunnen verdampen.Was de auto nooit in de zon of als de mo-
torkap nog warm is: de glans van de lak
kan afnemen.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de
gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwerking
de lak kunnen beschadigen, waardoor de
kans op roestvorming wordt vergroot.
BELANGRIJK Vogeluitwerpselen dienen
zo snel en zo goed mogelijk van de lak ver-
wijderd te worden, omdat door de agres-
sieve bestanddelen de lak kan beschadigen.
Schoonmaakmiddelen veront-
reinigen het water. Daarom
moet de auto bij voorkeur wor-
den gewassen op een plaats
waar het afvalwater direct wordt opge-
vangen en gezuiverd.
Ruiten
Gebruik voor het schoonmaken van de
ruiten een daarvoor geschikt schoon-
maakmiddel. Gebruik een schone, zachte
doek om krassen en beschadigingen te
voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting
van de draden.
Motorruimte
Laat de motorruimte na het winterseizoen
zorgvuldig uitspuiten. Hierbij mag de wa-
terstraal niet direct op de elektronische
regeleenheden worden gericht en moeten
de bovenste ventilatie-openingen goed be-
schermd worden, om beschadiging van de
ruitenwissermotor te voorkomen. Laat
deze werkzaamheden verzorgen door een
gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in stand
Sstaan en de motor koud zijn. Controleer
na het reinigen of de verschillende bescher-
mingen (rubber kappen, deksels enz.) nog op
hun plaats zitten en niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten (bijv.
benzine) of ketonen (bijv. aceton).
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 177

VERKLARING VAN DE
CODERING OP DE VELGEN
Bijvoorbeeld: 7J x 16 ET39
7 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zij-
kanten waarop de band steunt) 2.
16 = montagediameter in inches (deze
correspondeert met dat van de
te monteren band) 3= Ø.
ET39 = diepte van de velgbolling (afstand
tussen het montagevlak van de
velg op de naaf en het velghart). Beladingsindex (draagvermogen)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Snelheidsindex
Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
Maximum snelheid bij
winterbanden
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
TECHNISCHE
GEGEVENSONDERHOUD
EN ZORGNOODGEVALLENSTARTEN EN
RIJDENVEILIGHEID
DASHBOARD EN
BEDIENINGSE-
LEMENTENALFABETISCH
REGISTERLAMPJES EN
BERICHTEN190
179-214 SCUDO LUM NL 12/12/13 11.16 Pagina 190

GEWICHTEN EN TREKGEWICHTENBESTEL-UITVOERING
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Aantal
zitplaatsen
2
3
2
3
2
3
2
3 Uitvoering
Leeggewicht
(kg)
1661
1673
1661
1673
1680
1712
1700
1712 90 Multijet
(Euro 4)
Lange
wielbasis
(12Q)
Verhoogd
dak (12Q)
Maximaal
toelaatbaar
gewicht
(kg)
2661
2661
2661
2661
2880
2860
2900
2900Maximaal
nuttig
laadvermogen
(kg)
1000
988
1000
988
1200
1148
1200
1188Nuttig
laadvermogen
zonder
bestuurder
(kg)
925
913
925
913
1125
1073
1125
1113Trekgewicht
bij geremde
aanhanger (*)
(kg)
1672
1672
1472
1472
1453
1453
1433
1433
(*) Het maximum trekgewicht bij een geremde aanhanger kan hoger zijn mits de lading van het trekkende voertuig met een even groot gewicht
wordt verlaagd, zodat wordt voorkomen dat het maximaal toegestane treingewicht wordt overschreden. Bij zeer hoge temperaturen kunnen de
motorprestaties tijdens het rijden afnemen om schade aan de motor te voorkomen. Bij een buitentemperatuur boven 37°C moet het trekge-
wicht worden beperkt tot 700 kg. Bij het trekken van aanhangers is het verboden sneller te rijden dan 100 km (respecteer de lokaal geldende
snelheidsbeperkingen).
Korte
wielbasis
(12Q) Korte
wielbasis
(10Q) Motor
ONDERHOUD
EN ZORGNOODGEVALLENSTARTEN EN
RIJDENVEILIGHEIDDASHBOARD EN
BEDIENINGSE-
LEMENTENALFABETISCH
REGISTERLAMPJES EN
BERICHTEN
197
TECHNISCHE
GEGEVENS
179-214 SCUDO LUM NL 12/12/13 11.16 Pagina 197

ONDERHOUD
EN ZORGNOODGEVALLENSTARTEN EN
RIJDENVEILIGHEIDDASHBOARD EN
BEDIENINGSE-
LEMENTENALFABETISCH
REGISTERLAMPJES EN
BERICHTEN
201
COMBI-UITVOERING
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Uitvoering Aantal
zitplaatsen
5
6
8
9
5
6
8
9
8
9Leeggewicht
(kg)
1745
1757
1887
1822
1776
1788
1842
1853
1857
1868Nuttig
laadvermogen
zonder
bestuurder
(kg)
845
833
797
786
829
817
797
786
920
909Trekgewicht
bij geremde
aanhanger
(kg)
1668
1668
2000
2000
1653
1653
2000
2000
2000
2000 Lange
wielbasis
Verstevigd90 Multijet
(Euro 4)Maximaal
nuttig
laadvermogen
(kg)
920
908
872
861
904
892
872
861
995
984 Maximaal
toelaatbaar
gewicht
(kg)
2665
2665
2759
2683
2680
2680
2714
2714
2852
2852 Korte
wielbasis Motor
TECHNISCHE
GEGEVENS
179-214 SCUDO LUM NL 12/12/13 11.16 Pagina 201

205
LAMPJES EN
BERICHTENALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENS
UITRUSTING BESTELWAGEN MET RUITEN
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Uitvoering
90 Multijet
Korte
wielbasis
(12 Q) Motor
Nuttig
laadvermogen
zonder
bestuurder
(kg)
925
913
1125
1113
1125
1113Trekgewicht
bij geremde
aanhanger
(kg)
1453
1453
1672
1672
1453
1672 Maximaal
nuttig
laadvermogen
(kg)
1000
988
1200
1188
1200
1188 Maximaal
toelaatbaar
gewicht
(kg)
2661
2661
2861
2861
2880
2880 Leeggewicht
(kg)
1661
1673
1661
1673
1680
1692 Aantal
zitplaatsen
2
3
2
3
2
3 Lange
wielbasis
(12Q)Korte
wielbasis
(10Q)
179-214 SCUDO LUM NL 12/12/13 11.16 Pagina 205

207
LAMPJES EN
BERICHTENALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENS
MotoreUITRUSTING BESTELWAGEN MET CABINE MET BODEMPLAAT
Raadpleeg voor meer informatie de typegoedkeuring van de auto.
De lokale wetgeving van elk land ten aanzien van de trekgewichten moet beslist worden gerespecteerd. Voor informatie over het
trekken van aanhangers en de maximaal toegestane gewichten: wendt u tot het Fiat Servicenetwerk.
Lading vervoeren
Het trekken van aanhangers is mogelijk mits het maximaal toegestane totaalgewicht niet wordt overschreden. In geen enkel geval
mag het maximaal toelaatbare aanhangergewicht en het maximum totaal geladen gewicht, dat in de typegoedkeuring is vastgelegd,
worden overschreden.
Respecteer het toegelaten aanhangergewicht van de auto.
Aantal
zitplaatsen
2
3
2
3Leeggewicht
(kg)
1538
1550
1553
1565Nuttig
laadvermogen
zonder
bestuurder
(kg)
1337
1325
1335
1323Trekgewicht
bij geremde
aanhanger
(kg)
1930
1930
1937
1937130 MultijetMaximaal
nuttig
laadvermogen
(kg)
1412
1400
1410
1398 Maximaal
toelaatbaar
gewicht
(kg)
2950
2950
2963
2963 165 Multijet
179-214 SCUDO LUM NL 12/12/13 11.16 Pagina 207
