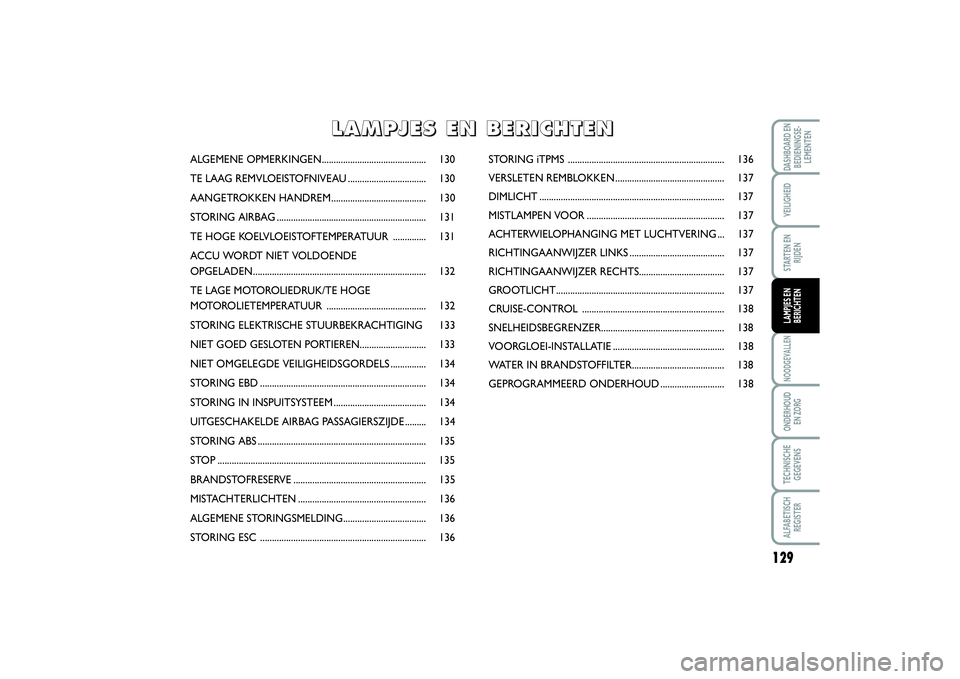

stop start FIAT SCUDO 2015 Instructieboek (in Dutch)

129
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN............................................ 130
TE LAAG REMVLOEISTOFNIVEAU................................. 130
AANGETROKKEN HANDREM........................................ 130
STORING AIRBAG ............................................................... 131
TE HOGE KOELVLOEISTOFTEMPERATUUR.............. 131
ACCU WORDT NIET VOLDOENDE
OPGELADEN......................................................................... 132
TE LAGE MOTOROLIEDRUK/TE HOGE
MOTOROLIETEMPERATUUR .......................................... 132
STORING ELEKTRISCHE STUURBEKRACHTIGING 133
NIET GOED GESLOTEN PORTIEREN............................ 133
NIET OMGELEGDE VEILIGHEIDSGORDELS............... 134
STORING EBD ...................................................................... 134
STORING IN INSPUITSYSTEEM....................................... 134
UITGESCHAKELDE AIRBAG PASSAGIERSZIJDE ......... 134
STORING ABS ....................................................................... 135
STOP ........................................................................................ 135
BRANDSTOFRESERVE........................................................ 135
MISTACHTERLICHTEN...................................................... 136
ALGEMENE STORINGSMELDING................................... 136
STORING ESC ...................................................................... 136STORING iTPMS .................................................................. 136
VERSLETEN REMBLOKKEN.............................................. 137
DIMLICHT.............................................................................. 137
MISTLAMPEN VOOR.......................................................... 137
ACHTERWIELOPHANGING MET LUCHTVERING ... 137
RICHTINGAANWIJZER LINKS........................................ 137
RICHTINGAANWIJZER RECHTS.................................... 137
GROOTLICHT....................................................................... 137
CRUISE-CONTROL ............................................................ 138
SNELHEIDSBEGRENZER.................................................... 138
VOORGLOEI-INSTALLATIE............................................... 138
WATER IN BRANDSTOFFILTER....................................... 138
GEPROGRAMMEERD ONDERHOUD........................... 138
L L
A A
M M
P P
J J
E E
S S

E E
N N

B B
E E
R R
I I
C C
H H
T T
E E
N N
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 129

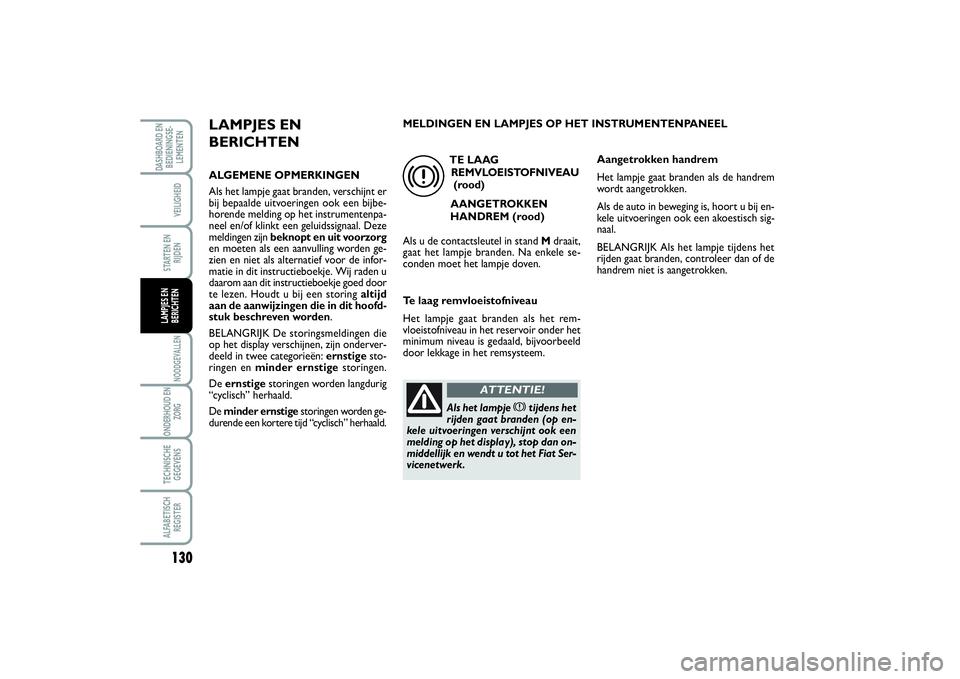

130NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTENALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er
bij bepaalde uitvoeringen ook een bijbe-
horende melding op het instrumentenpa-
neel en/of klinkt een geluidssignaal. Deze
meldingen zijn beknopt en uit voorzorg
en moeten als een aanvulling worden ge-
zien en niet als alternatief voor de infor-
matie in dit instructieboekje. Wij raden u
daarom aan dit instructieboekje goed door
te lezen. Houdt u bij een storing altijd
aan de aanwijzingen die in dit hoofd-
stuk beschreven worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstigesto-
ringen en minder ernstige storingen.
De ernstigestoringen worden langdurig
“cyclisch” herhaald.De minder ernstigestoringen worden ge-
durende een kortere tijd “cyclisch” herhaald.
TE LAAG
REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand Mdraait,
gaat het lampje branden. Na enkele se-
conden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
x
Als het lampje
x
tijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij en-
kele uitvoeringen ook een akoestisch sig-
naal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken. MELDINGEN EN LAMPJES OP HET INSTRUMENTENPANEEL
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 130

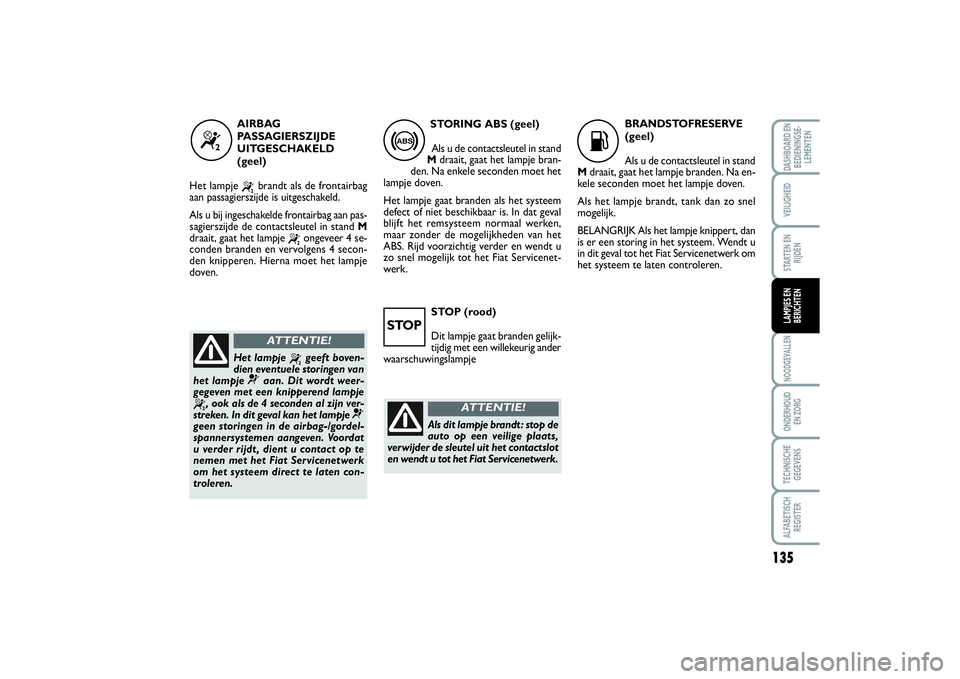

135
NOODGEVALLENONDERHOUD
EN ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENLAMPJES EN
BERICHTEN
STOP (rood)
Dit lampje gaat branden gelijk-
tijdig met een willekeurig ander
waarschuwingslampjeSTORING ABS (geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje bran-
den. Na enkele seconden moet het
lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Fiat Servicenet-
werk.
>
“
AIRBAG
PASSAGIERSZIJDE
UITGESCHAKELD
(geel)
Het lampje “
brandt als de frontairbag
aan passagierszijde is uitgeschakeld.
Als u bij ingeschakelde frontairbag aan pas-
sagierszijde de contactsleutel in stand M
draait, gaat het lampje
“
ongeveer 4 se-
conden branden en vervolgens 4 secon-
den knipperen. Hierna moet het lampje
doven.
Het lampje
“
geeft boven-
dien eventuele storingen van
het lampje
¬
aan. Dit wordt weer-
gegeven met een knipperend lampje
“
, ook als de 4 seconden al zijn ver-
streken. In dit geval kan het lampje
¬
geen storingen in de airbag-/gordel-
spannersystemen aangeven. Voordat
u verder rijdt , dient u contact op te
nemen met het Fiat Servicenetwerk
om het systeem direct te laten con-
troleren.
ATTENTIE!
STOP
Als dit lampje brandt : stop de
auto op een veilige plaats,
verwijder de sleutel uit het contactslot
en wendt u tot het Fiat Servicenetwerk.
ATTENTIE!
K
BRANDSTOFRESERVE
(geel)
Als u de contactsleutel in stand
Mdraait, gaat het lampje branden. Na en-
kele seconden moet het lampje doven.
Als het lampje brandt, tank dan zo snel
mogelijk.
BELANGRIJK Als het lampje knippert, dan
is er een storing in het systeem. Wendt u
in dit geval tot het Fiat Servicenetwerk om
het systeem te laten controleren.
129-138 SCUDO LUM NL 27/03/14 12:12 Pagina 135

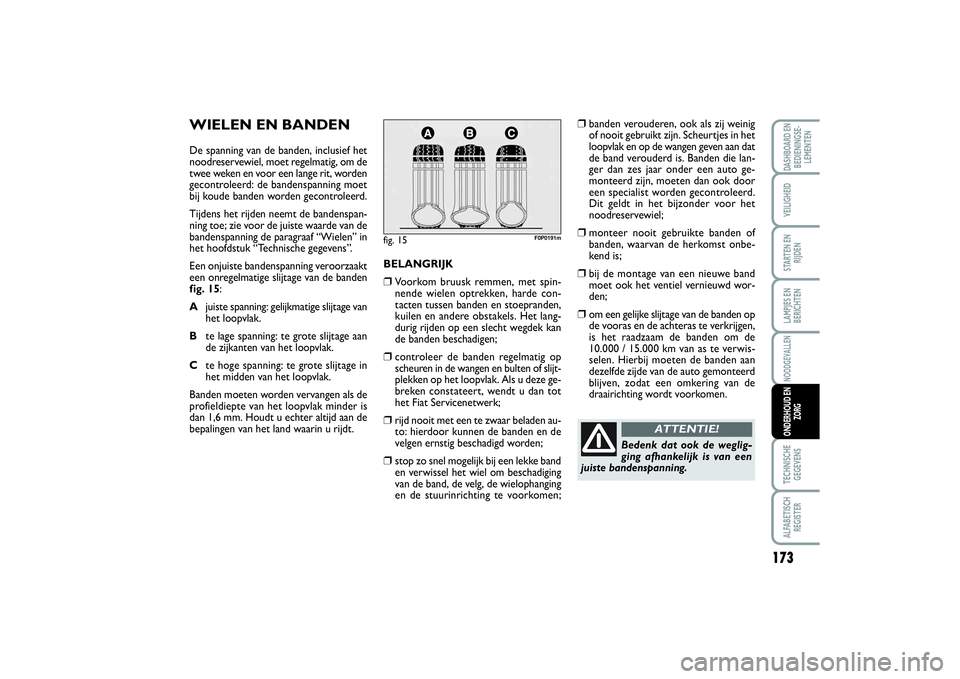

173
LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD EN
ZORG
WIELEN EN BANDENDe spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om de
twee weken en voor een lange rit, worden
gecontroleerd: de bandenspanning moet
bij koude banden worden gecontroleerd.
Tijdens het rijden neemt de bandenspan-
ning toe; zie voor de juiste waarde van de
bandenspanning de paragraaf “Wielen” in
het hoofdstuk “Technische gegevens”.
Een onjuiste bandenspanning veroorzaakt
een onregelmatige slijtage van de banden
fig. 15:
Ajuiste spanning: gelijkmatige slijtage van
het loopvlak.
Bte lage spanning: te grote slijtage aan
de zijkanten van het loopvlak.
Cte hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als de
profieldiepte van het loopvlak minder is
dan 1,6 mm. Houdt u echter altijd aan de
bepalingen van het land waarin u rijdt.
fig. 15
F0P0191m
BELANGRIJK❒
Voorkom bruusk remmen, met spin-
nende wielen optrekken, harde con-
tacten tussen banden en stoepranden,
kuilen en andere obstakels. Het lang-
durig rijden op een slecht wegdek kan
de banden beschadigen;
❒
controleer de banden regelmatig op
scheuren in de wangen en bulten of slijt-
plekken op het loopvlak. Als u deze ge-
breken constateert, wendt u dan tot
het Fiat Servicenetwerk;
❒
rijd nooit met een te zwaar beladen au-
to: hierdoor kunnen de banden en de
velgen ernstig beschadigd worden;
❒
stop zo snel mogelijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen;
❒
banden verouderen, ook als zij weinig
of nooit gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen geven aan dat
de band verouderd is. Banden die lan-
ger dan zes jaar onder een auto ge-
monteerd zijn, moeten dan ook door
een specialist worden gecontroleerd.
Dit geldt in het bijzonder voor het
noodreservewiel;
❒
monteer nooit gebruikte banden of
banden, waarvan de herkomst onbe-
kend is;
❒
bij de montage van een nieuwe band
moet ook het ventiel vernieuwd wor-
den;
❒
om een gelijke slijtage van de banden op
de vooras en de achteras te verkrijgen,
is het raadzaam de banden om de
10.000 / 15.000 km van as te verwis-
selen. Hierbij moeten de banden aan
dezelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de
draairichting wordt voorkomen.
Bedenk dat ook de weglig-
ging afhankelijk is van een
juiste bandenspanning.
ATTENTIE!
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 173

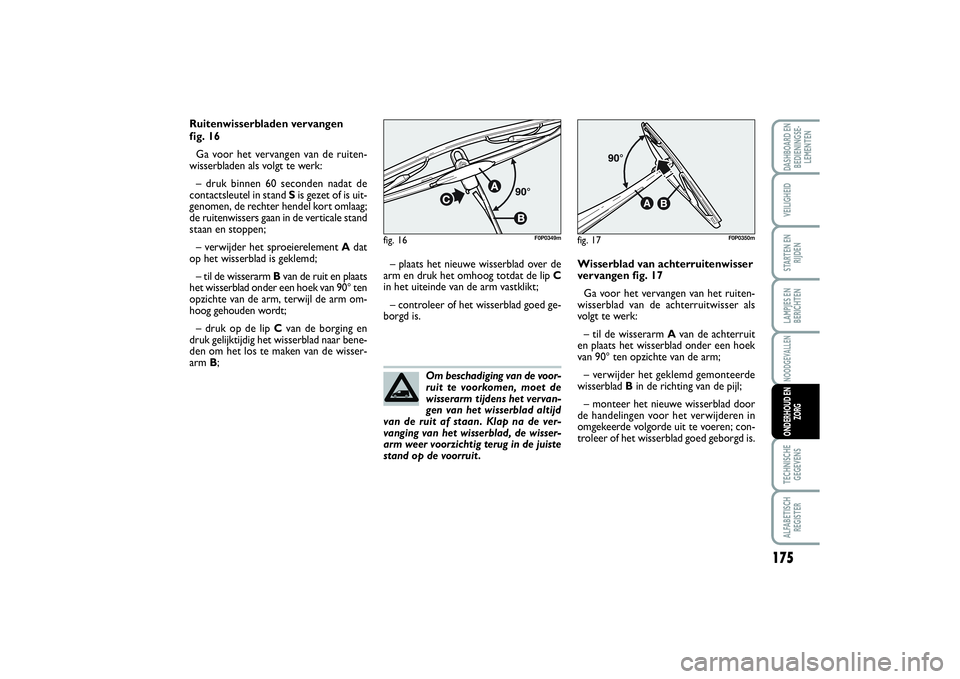

175
LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTENVEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLENONDERHOUD EN
ZORG
Om beschadiging van de voor-
ruit te voorkomen, moet de
wisserarm tijdens het vervan-
gen van het wisserblad altijd
van de ruit af staan. Klap na de ver-
vanging van het wisserblad, de wisser-
arm weer voorzichtig terug in de juiste
stand op de voorruit . Ruitenwisserbladen vervangen
fig. 16
Ga voor het vervangen van de ruiten-
wisserbladen als volgt te werk:
– druk binnen 60 seconden nadat de
contactsleutel in stand Sis gezet of is uit-
genomen, de rechter hendel kort omlaag;
de ruitenwissers gaan in de verticale stand
staan en stoppen;
– verwijder het sproeierelement Adat
op het wisserblad is geklemd;
– til de wisserarm Bvan de ruit en plaats
het wisserblad onder een hoek van 90° ten
opzichte van de arm, terwijl de arm om-
hoog gehouden wordt;
– druk op de lip Cvan de borging en
druk gelijktijdig het wisserblad naar bene-
den om het los te maken van de wisser-
arm B;
fig. 16
F0P0349m
– plaats het nieuwe wisserblad over de
arm en druk het omhoog totdat de lip C
in het uiteinde van de arm vastklikt;
– controleer of het wisserblad goed ge-
borgd is.
fig. 17
F0P0350m
Wisserblad van achterruitenwisser
vervangen fig. 17
Ga voor het vervangen van het ruiten-
wisserblad van de achterruitwisser als
volgt te werk:
– til de wisserarm Avan de achterruit
en plaats het wisserblad onder een hoek
van 90° ten opzichte van de arm;
– verwijder het geklemd gemonteerde
wisserblad Bin de richting van de pijl;
– monteer het nieuwe wisserblad door
de handelingen voor het verwijderen in
omgekeerde volgorde uit te voeren; con-
troleer of het wisserblad goed geborgd is.
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 175

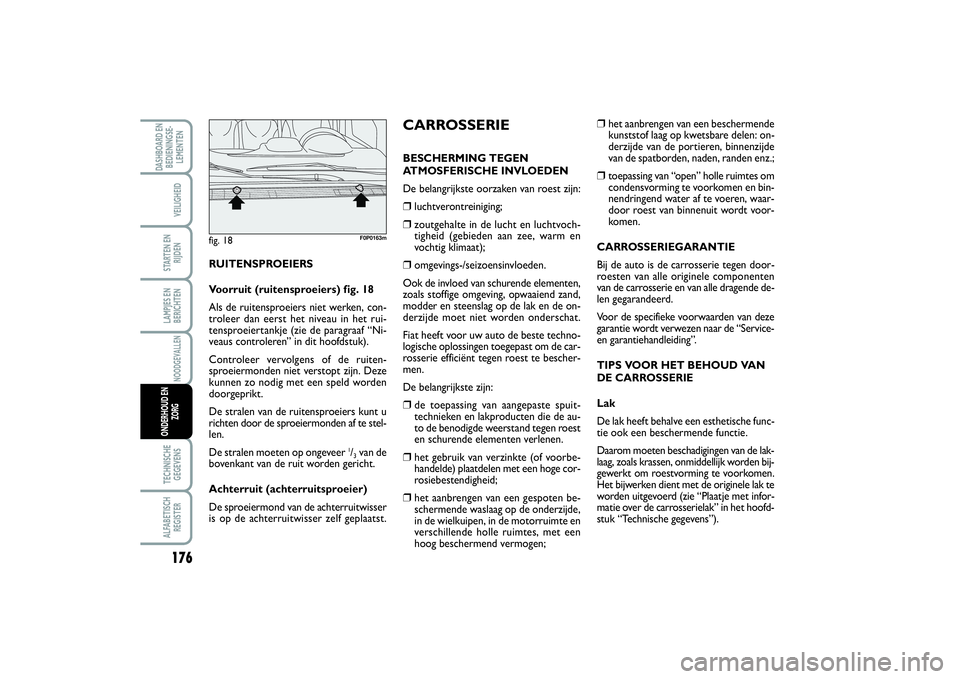

176LAMPJES EN
BERICHTENTECHNISCHE
GEGEVENSALFABETISCH
REGISTERDASHBOARD EN
BEDIENINGSE-
LEMENTEN
VEILIGHEIDSTARTEN EN
RIJDENNOODGEVALLEN
ONDERHOUD EN
ZORG
❒
het aanbrengen van een beschermende
kunststof laag op kwetsbare delen: on-
derzijde van de portieren, binnenzijde
van de spatborden, naden, randen enz.;
❒
toepassing van “open” holle ruimtes om
condensvorming te voorkomen en bin-
nendringend water af te voeren, waar-
door roest van binnenuit wordt voor-
komen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende de-
len gegarandeerd.
Voor de specifieke voorwaarden van deze
garantie wordt verwezen naar de “Service-
en garantiehandleiding”.
TIPS VOOR HET BEHOUD VAN
DE CARROSSERIE
Lak
De lak heeft behalve een esthetische func-
tie ook een beschermende functie.
Daarom moeten beschadigingen van de lak-
laag, zoals krassen, onmiddellijk worden bij-
gewerkt om roestvorming te voorkomen.
Het bijwerken dient met de originele lak te
worden uitgevoerd (zie “Plaatje met infor-
matie over de carrosserielak” in het hoofd-
stuk “Technische gegevens”).
CARROSSERIEBESCHERMING TEGEN
ATMOSFERISCHE INVLOEDEN
De belangrijkste oorzaken van roest zijn:❒
luchtverontreiniging;
❒
zoutgehalte in de lucht en luchtvoch-
tigheid (gebieden aan zee, warm en
vochtig klimaat);
❒
omgevings-/seizoensinvloeden.
Ook de invloed van schurende elementen,
zoals stoffige omgeving, opwaaiend zand,
modder en steenslag op de lak en de on-
derzijde moet niet worden onderschat.
Fiat heeft voor uw auto de beste techno-
logische oplossingen toegepast om de car-
rosserie efficiënt tegen roest te bescher-
men.
De belangrijkste zijn:
❒
de toepassing van aangepaste spuit-
technieken en lakproducten die de au-
to de benodigde weerstand tegen roest
en schurende elementen verlenen.
❒
het gebruik van verzinkte (of voorbe-
handelde) plaatdelen met een hoge cor-
rosiebestendigheid;
❒
het aanbrengen van een gespoten be-
schermende waslaag op de onderzijde,
in de wielkuipen, in de motorruimte en
verschillende holle ruimtes, met een
hoog beschermend vermogen; RUITENSPROEIERS
Voorruit (ruitensproeiers) fig. 18
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf “Ni-
veaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
De stralen van de ruitensproeiers kunt u
richten door de sproeiermonden af te stel-
len.
De stralen moeten op ongeveer
1/3van de
bovenkant van de ruit worden gericht.
Achterruit (achterruitsproeier)
De sproeiermond van de achterruitwisser
is op de achterruitwisser zelf geplaatst.
fig. 18
F0P0163m
159-178 SCUDO LUM NL 12/12/13 11.22 Pagina 176
