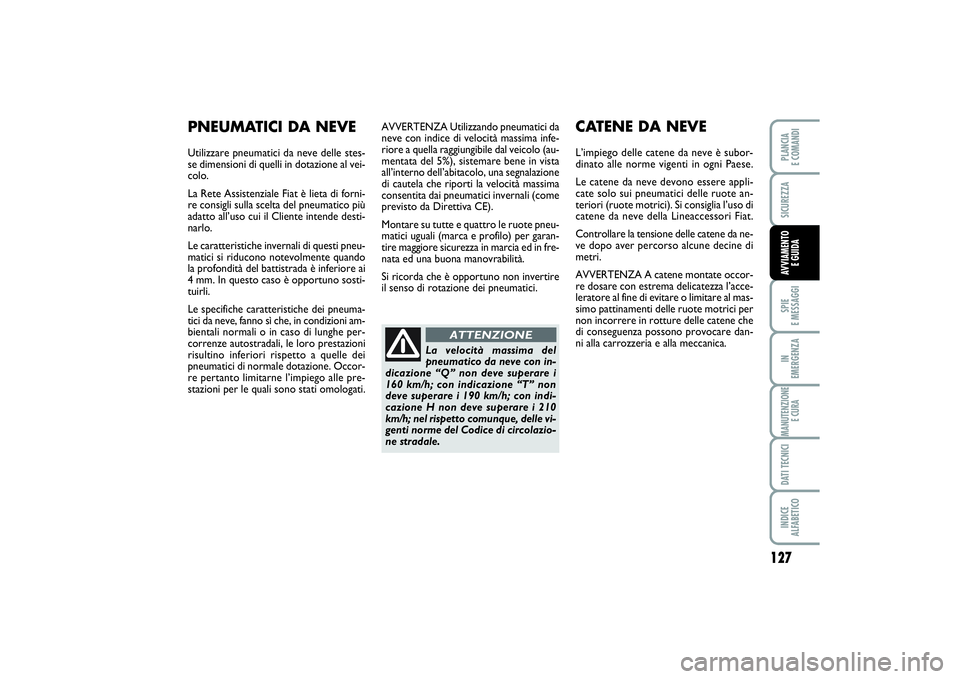

AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.
CATENE DA NEVEL’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
PNEUMATICI DA NEVEUtilizzare pneumatici da neve delle stes-
se dimensioni di quelli in dotazione al vei-
colo.
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE
119-128 SCUDO LUM I_113-122 ScudoG9 IT 14/11/13 10.00 Pagina 127

128SPIE
E MESSAGGIIN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDA

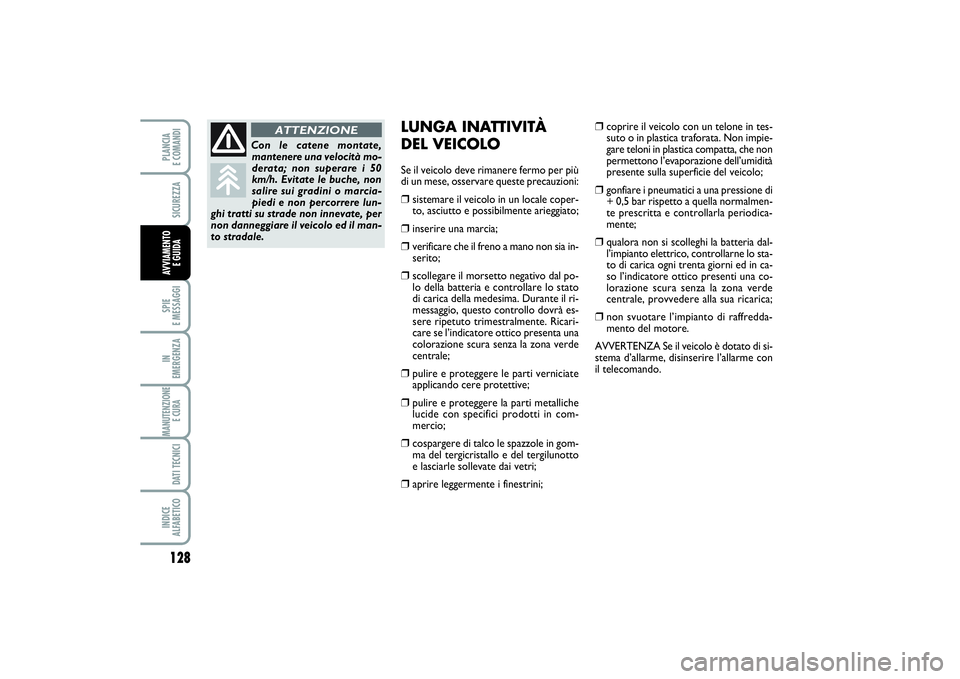

LUNGA INATTIVITÀ
DEL VEICOLOSe il veicolo deve rimanere fermo per più
di un mese, osservare queste precauzioni:❒
sistemare il veicolo in un locale coper-
to, asciutto e possibilmente arieggiato;
❒
inserire una marcia;
❒
verificare che il freno a mano non sia in-
serito;
❒
scollegare il morsetto negativo dal po-
lo della batteria e controllare lo stato
di carica della medesima. Durante il ri-
messaggio, questo controllo dovrà es-
sere ripetuto trimestralmente. Ricari-
care se l’indicatore ottico presenta una
colorazione scura senza la zona verde
centrale;
❒
pulire e proteggere le parti verniciate
applicando cere protettive;
❒
pulire e proteggere la parti metalliche
lucide con specifici prodotti in com-
mercio;
❒
cospargere di talco le spazzole in gom-
ma del tergicristallo e del tergilunotto
e lasciarle sollevate dai vetri;
❒
aprire leggermente i finestrini;
❒
coprire il veicolo con un telone in tes-
suto o in plastica traforata. Non impie-
gare teloni in plastica compatta, che non
permettono l’evaporazione dell’umidità
presente sulla superficie del veicolo;
❒
gonfiare i pneumatici a una pressione di
+ 0,5 bar rispetto a quella normalmen-
te prescritta e controllarla periodica-
mente;
❒
qualora non si scolleghi la batteria dal-
l’impianto elettrico, controllarne lo sta-
to di carica ogni trenta giorni ed in ca-
so l’indicatore ottico presenti una co-
lorazione scura senza la zona verde
centrale, provvedere alla sua ricarica;
❒
non svuotare l’impianto di raffredda-
mento del motore.
AVVERTENZA Se il veicolo è dotato di si-
stema d’allarme, disinserire l’allarme con
il telecomando.
Con le catene montate,
mantenere una velocità mo-
derata; non superare i 50
km/h. Evitate le buche, non
salire sui gradini o marcia-
piedi e non percorrere lun-
ghi tratti su strade non innevate, per
non danneggiare il veicolo ed il man-
to stradale.
ATTENZIONE
119-128 SCUDO LUM I_113-122 ScudoG9 IT 14/11/13 10.00 Pagina 128

129
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVVERTENZE GENERALI ................................................. 130
LIQUIDO FRENI INSUFFICIENTE .................................. 130
FRENO A MANO INSERITO ........................................... 130
AVARIA AIR BAG ................................................................ 131
ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE ..................................... 131
INSUFFICIENTE RICARICA BATTERIA ........................ 132
INSUFFICIENTE PRESSIONE/TEMPERATURA
ELEVATA OLIO MOTORE ............................................... 132

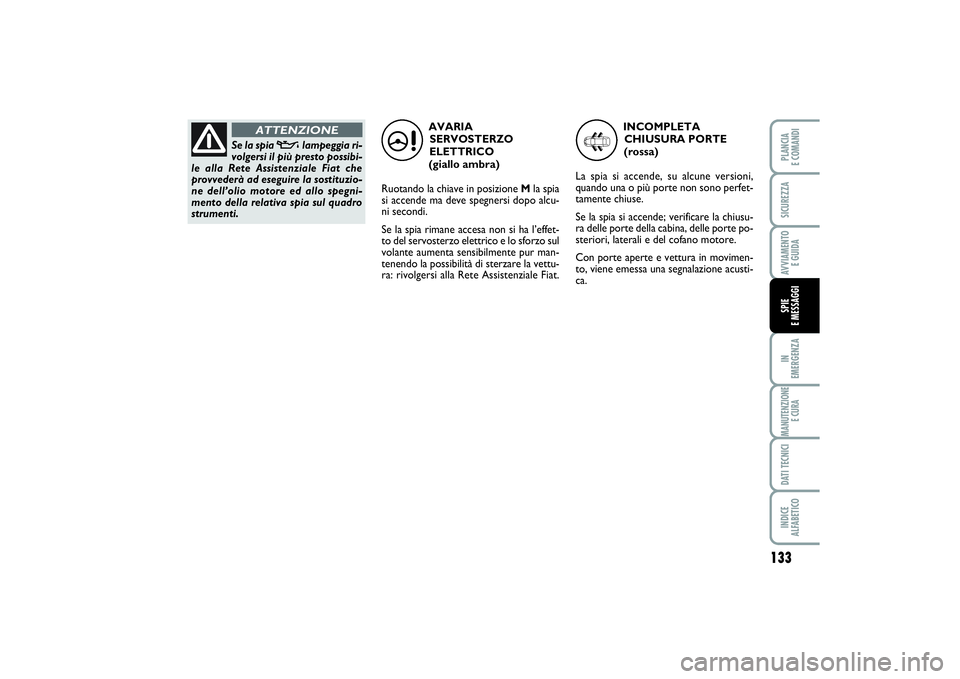

AVARIA SERVOSTERZO ELETTRICO ........................... 133
INCOMPLETA CHIUSURA PORTE ................................ 133

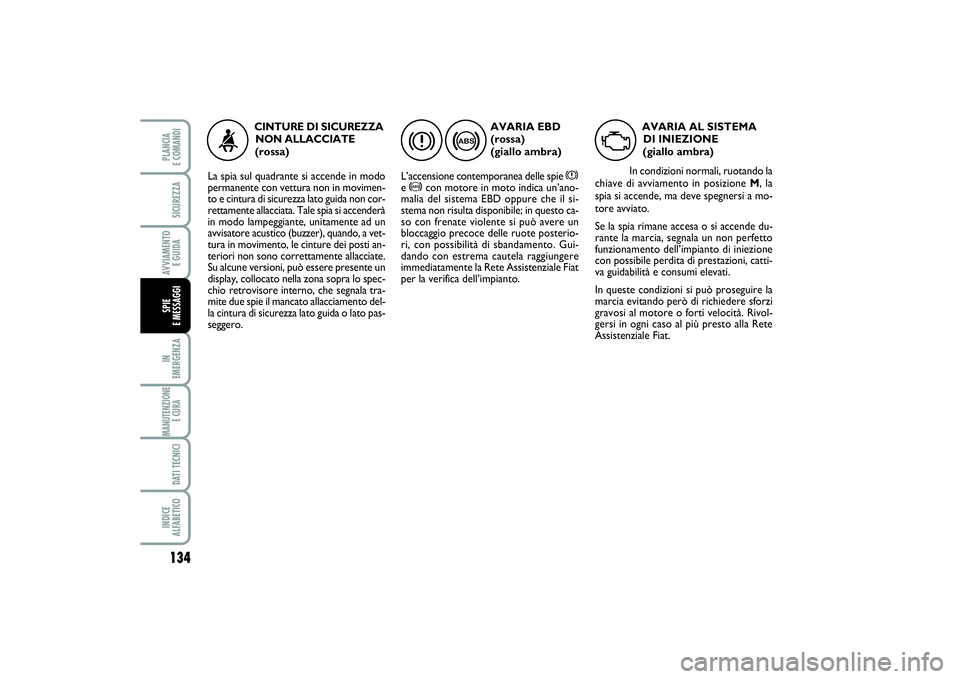

CINTURE DI SICUREZZA NON ALLACCIATE ......... 134
AVARIA EBD ......................................................................... 134
AVARIA AL SISTEMA DI INIEZIONE ............................. 134

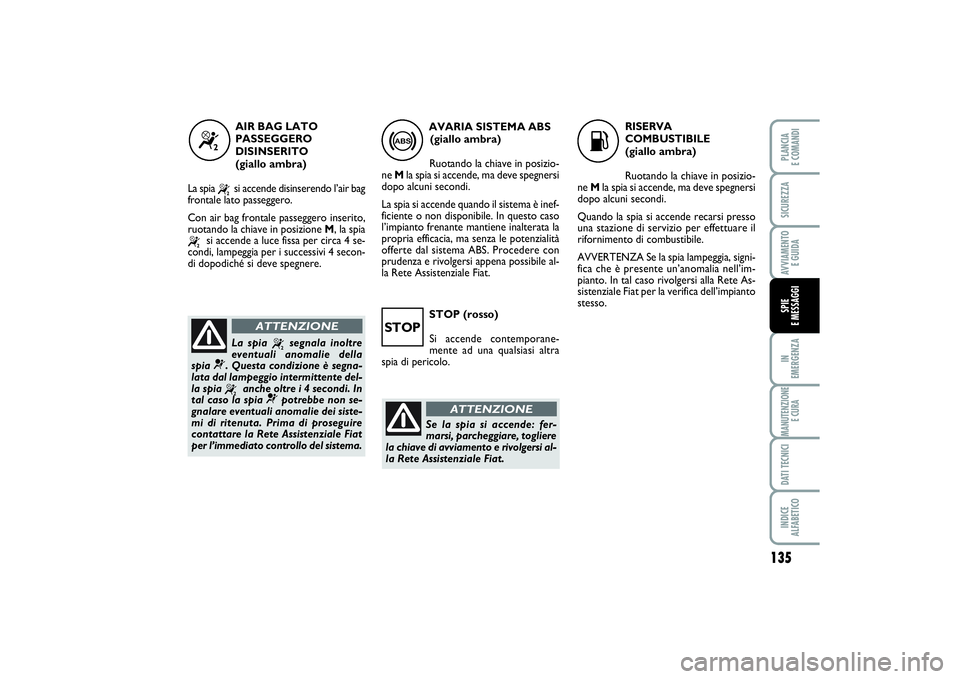

AIR BAG LATO PASSEGGERO DISINSERITO ............ 135
AVARIA SISTEMA ABS ....................................................... 135
STOP ........................................................................................ 135
RISERVA COMBUSTIBILE ................................................. 135

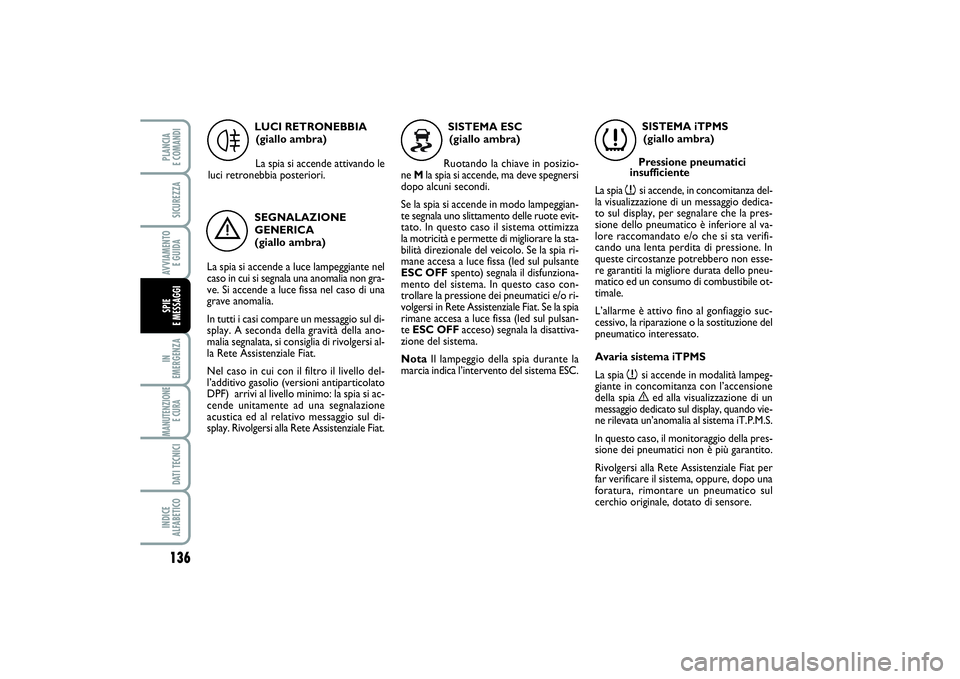

LUCI RETRONEBBIA ......................................................... 136
SEGNALAZIONE GENERICA .......................................... 136
SISTEMA ESC ........................................................................ 136SISTEMA iTPMS .................................................................... 136
USURA PASTIGLIE FRENO .............................................. 137
LUCI ANABBAGLIANTI..................................................... 137
LUCI FENDINEBBIA ........................................................... 137
SOSPENSIONI PNEUMATICHE POSTERIORI .............. 137
INDICATORE DI DIREZIONE SINISTRO .................... 137
INDICATORE DI DIREZIONE DESTRO ...................... 137
LUCI ABBAGLIANTI .......................................................... 137
CRUISE CONTROL............................................................. 138
LIMITATORE DI VELOCITÀ.............................................. 138
PRERISCALDO CANDELETTE......................................... 138
PRESENZA DI ACQUA NEL FILTRO GASOLIO ......... 138
MANUTENZIONE PROGRAMMATA............................. 138
S S
P P
I I
E E

E E

M M
E E
S S
S S
A A
G G
G G
I I
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 129

130IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI

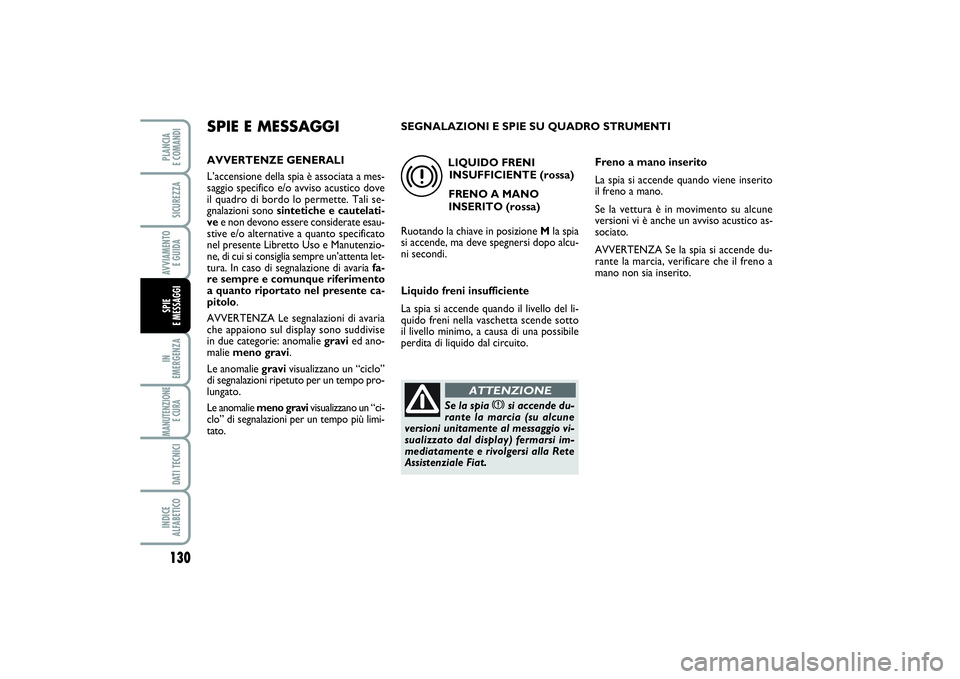

SPIE E MESSAGGIAVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi dopo alcu-
ni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
x
Se la spia
x
si accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se la vettura è in movimento su alcune
versioni vi è anche un avviso acustico as-
sociato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito. SEGNALAZIONI E SPIE SU QUADRO STRUMENTI
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 130

131
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI

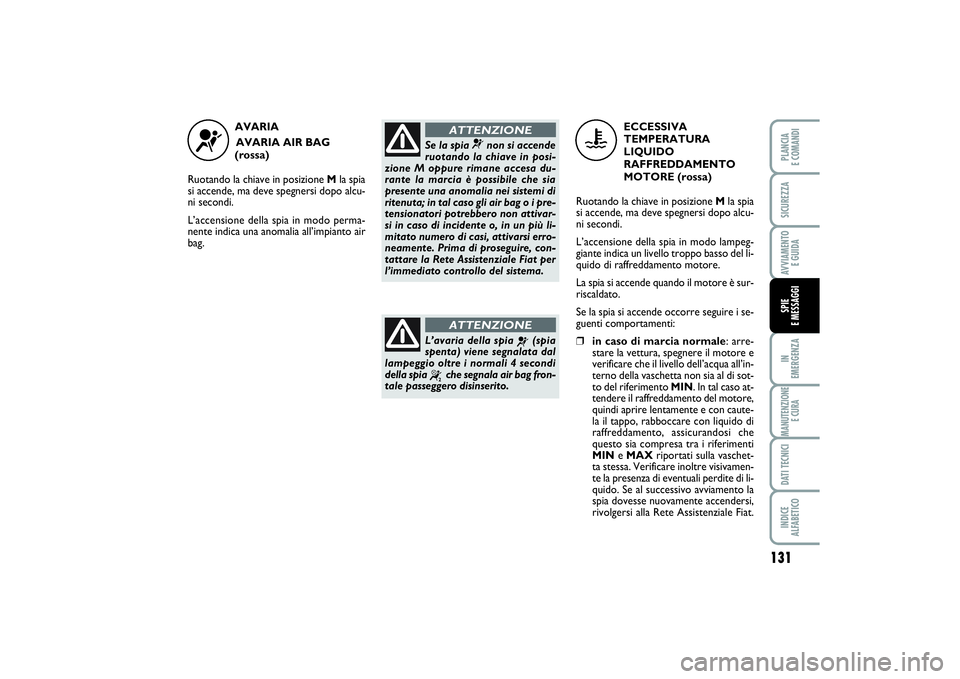

AVARIA
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi dopo alcu-
ni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
¬
Se la spia
¬
non si accende
ruotando la chiave in posi-
zione M oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia
¬
(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
“
che segnala air bag fron-
tale passeggero disinserito.ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi dopo alcu-
ni secondi.
L’accensione della spia in modo lampeg-
giante indica un livello troppo basso del li-
quido di raffreddamento motore.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare la vettura, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MINe MAXriportati sulla vaschet-
ta stessa. Verificare inoltre visivamen-
te la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Fiat.
u
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 131

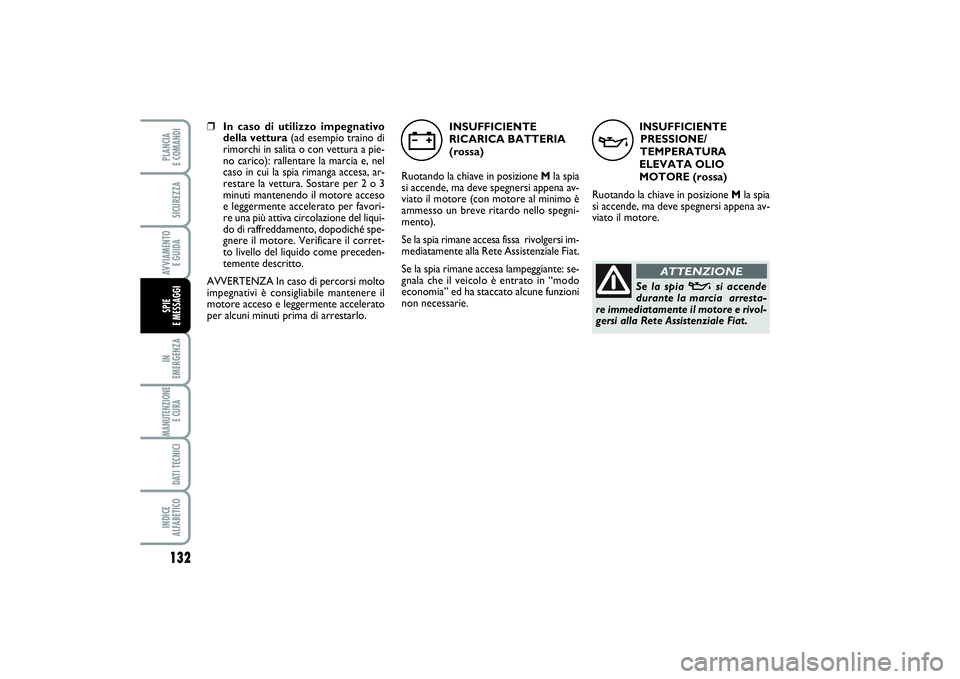

INSUFFICIENTE
PRESSIONE/
TEMPERATURA
ELEVATA OLIO
MOTORE (rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi appena av-
viato il motore.
v
Se la spia
v
si accende
durante la marcia arresta-
re immediatamente il motore e rivol-
gersi alla Rete Assistenziale Fiat.
ATTENZIONE
132IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
❒In caso di utilizzo impegnativo
della vettura(ad esempio traino di
rimorchi in salita o con vettura a pie-
no carico): rallentare la marcia e, nel
caso in cui la spia rimanga accesa, ar-
restare la vettura. Sostare per 2 o 3
minuti mantenendo il motore acceso
e leggermente accelerato per favori-
re una più attiva circolazione del liqui-
do di raffreddamento, dopodiché spe-
gnere il motore. Verificare il corret-
to livello del liquido come preceden-
temente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione Mla spia
si accende, ma deve spegnersi appena av-
viato il motore (con motore al minimo è
ammesso un breve ritardo nello spegni-
mento).
Se la spia rimane accesa fissa rivolgersi im-
mediatamente alla Rete Assistenziale Fiat.
Se la spia rimane accesa lampeggiante: se-
gnala che il veicolo è entrato in “modo
economia” ed ha staccato alcune funzioni
non necessarie.
w
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 132

133
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVARIA
SERVOSTERZO
ELETTRICO
(giallo ambra)
Ruotando la chiave in posizione Mla spia
si accende ma deve spegnersi dopo alcu-
ni secondi.
Se la spia rimane accesa non si ha l’effet-
to del servosterzo elettrico e lo sforzo sul
volante aumenta sensibilmente pur man-
tenendo la possibilità di sterzare la vettu-
ra: rivolgersi alla Rete Assistenziale Fiat.
Se la spia
v
lampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Fiat che
provvederà ad eseguire la sostituzio-
ne dell’olio motore ed allo spegni-
mento della relativa spia sul quadro
strumenti.
ATTENZIONE
»
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcune versioni,
quando una o più porte non sono perfet-
tamente chiuse.
Se la spia si accende; verificare la chiusu-
ra delle porte della cabina, delle porte po-
steriori, laterali e del cofano motore.
Con porte aperte e vettura in movimen-
to, viene emessa una segnalazione acusti-
ca.
9
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 133

134IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
x
e >
con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento. Gui-
dando con estrema cautela raggiungere
immediatamente la Rete Assistenziale Fiat
per la verifica dell’impianto.
x
>
CINTURE DI SICUREZZA
NON ALLACCIATE(rossa)
La spia sul quadrante si accende in modo
permanente con vettura non in movimen-
to e cintura di sicurezza lato guida non cor-
rettamente allacciata. Tale spia si accenderà
in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer), quando, a vet-
tura in movimento, le cinture dei posti an-
teriori non sono correttamente allacciate.
Su alcune versioni, può essere presente un
display, collocato nella zona sopra lo spec-
chio retrovisore interno, che segnala tra-
mite due spie il mancato allacciamento del-
la cintura di sicurezza lato guida o lato pas-
seggero.
<
AVARIA AL SISTEMA
DI INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la
chiave di avviamento in posizione M, la
spia si accende, ma deve spegnersi a mo-
tore avviato.
Se la spia rimane accesa o si accende du-
rante la marcia, segnala un non perfetto
funzionamento dell’impianto di iniezione
con possibile perdita di prestazioni, catti-
va guidabilità e consumi elevati.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. Rivol-
gersi in ogni caso al più presto alla Rete
Assistenziale Fiat.
U
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 134

STOP (rosso)
Si accende contemporane-
mente ad una qualsiasi altra
spia di pericolo.
135
IN
EMERGENZAMANUTENZIONE
E CURADATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizio-
ne Mla spia si accende, ma deve spegnersi
dopo alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Fiat.
>
“
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
La spia
“
si accende disinserendo l’air bag
frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione M, la spia
“
si accende a luce fissa per circa 4 se-
condi, lampeggia per i successivi 4 secon-
di dopodiché si deve spegnere.
La spia
“
segnala inoltre
eventuali anomalie della
spia
¬
. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia “
anche oltre i 4 secondi. In
tal caso la spia
¬
potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale Fiat
per l’immediato controllo del sistema.
ATTENZIONE
STOP
Se la spia si accende: fer-
marsi, parcheggiare, togliere
la chiave di avviamento e rivolgersi al-
la Rete Assistenziale Fiat.
ATTENZIONE
K
RISERVA
COMBUSTIBILE
(giallo ambra)
Ruotando la chiave in posizio-
ne Mla spia si accende, ma deve spegnersi
dopo alcuni secondi.
Quando la spia si accende recarsi presso
una stazione di servizio per effettuare il
rifornimento di combustibile.
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Fiat per la verifica dell’impianto
stesso.
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 135

136IN
EMERGENZAMANUTENZIONE
E CURA DATI TECNICIINDICE
ALFABETICOPLANCIA
E COMANDISICUREZZAAVVIAMENTO
E GUIDASPIE
E MESSAGGI
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le
luci retronebbia posteriori.
4
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende a luce lampeggiante nel
caso in cui si segnala una anomalia non gra-
ve. Si accende a luce fissa nel caso di una
grave anomalia.
In tutti i casi compare un messaggio sul di-
splay. A seconda della gravità della ano-
malia segnalata, si consiglia di rivolgersi al-
la Rete Assistenziale Fiat.
Nel caso in cui con il filtro il livello del-
l’additivo gasolio (versioni antiparticolato
DPF) arrivi al livello minimo: la spia si ac-
cende unitamente ad una segnalazione
acustica ed al relativo messaggio sul di-
splay. Rivolgersi alla Rete Assistenziale Fiat.
è
SISTEMA ESC
(giallo ambra)
Ruotando la chiave in posizio-
ne Mla spia si accende, ma deve spegnersi
dopo alcuni secondi.
Se la spia si accende in modo lampeggian-
te segnala uno slittamento delle ruote evit-
tato. In questo caso il sistema ottimizza
la motricità e permette di migliorare la sta-
bilità direzionale del veicolo. Se la spia ri-
mane accesa a luce fissa (led sul pulsante
ESC OFF spento) segnala il disfunziona-
mento del sistema. In questo caso con-
trollare la pressione dei pneumatici e/o ri-
volgersi in Rete Assistenziale Fiat. Se la spia
rimane accesa a luce fissa (led sul pulsan-
te ESC OFF acceso) segnala la disattiva-
zione del sistema.
NotaIl lampeggio della spia durante la
marcia indica l’intervento del sistema ESC.
SISTEMA iTPMS
(giallo ambra)
Pressione pneumatici
insufficiente
La spia
n
si accende, in concomitanza del-
la visualizzazione di un messaggio dedica-
to sul display, per segnalare che la pres-
sione dello pneumatico è inferiore al va-
lore raccomandato e/o che si sta verifi-
cando una lenta perdita di pressione. In
queste circostanze potrebbero non esse-
re garantiti la migliore durata dello pneu-
matico ed un consumo di combustibile ot-
timale.
L’allarme è attivo fino al gonfiaggio suc-
cessivo, la riparazione o la sostituzione del
pneumatico interessato.
Avaria sistema iTPMS
La spia
n
si accende in modalità lampeg-
giante in concomitanza con l’accensione
della spia è
ed alla visualizzazione di un
messaggio dedicato sul display, quando vie-
ne rilevata un’anomalia al sistema iT.P.M.S.
In questo caso, il monitoraggio della pres-
sione dei pneumatici non è più garantito.
Rivolgersi alla Rete Assistenziale Fiat per
far verificare il sistema, oppure, dopo una
foratura, rimontare un pneumatico sul
cerchio originale, dotato di sensore.
n
129-138 SCUDO LUM I 27/03/14 13:52 Pagina 136
