OBSERVERAByt endast ut locket
mot ett originallock för att inte även-
tyra funktionen på anläggningen som
avlägsnar bensinångor.Anordningarna för att minska ut-
släppen från bensinmotorer är tre:
– trestegskatalysator (katalysator);
– lambda-sond;
– förångningsanläggning.
Anordningarna för att minska ut-
släppen från bensinmotorer är tre:
– oxidationskatalysator;
– avgascirkulationssystem (EGR).
Detta innebär att Fiat Strada har en
bra fördel i förhållande till de sträng-
aste internationella standarderna ifråga
om förorening.MILJÖSKYDD
Fiat Strada har designats och kon-
struerats med tanke på miljöskyddet
under alla dess faser. Resultatet finns
i användningen av material och juste-
ring av anordningar som drastiskt kan
minska eller begränsa en skadlig ver-
kan på miljön.
008-080 Strada SV.qxd:008-080 Strada ITA 5.8.2010 11:26 Page 80

81
81Nero Magenta = 032 PANTONE TestoNome file:
R R
Ä Ä
T T
T T

A A
N N
V V
Ä Ä
N N
D D
N N
I I
N N
G G

A A
V V

F F
O O
R R
D D
O O
N N
E E
T T

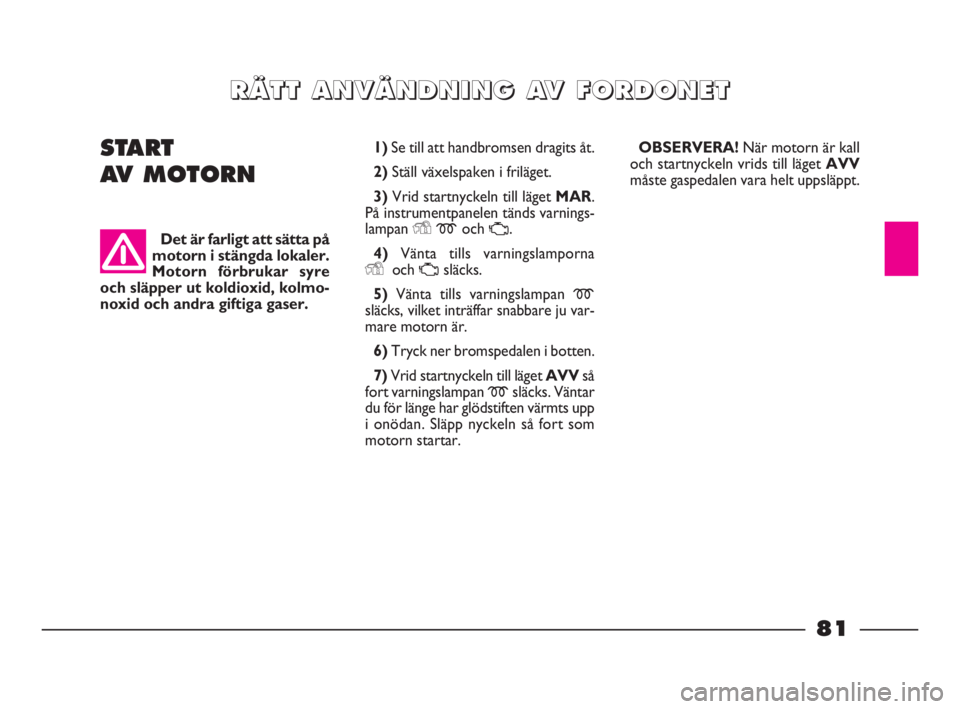

START
AV MOTORN
Det är farligt att sätta på
motorn i stängda lokaler.
Motorn förbrukar syre
och släpper ut koldioxid, kolmo-
noxid och andra giftiga gaser.1) Se till att handbromsen dragits åt.
2)Ställ växelspaken i friläget.
3)Vrid startnyckeln till läget MAR.
På instrumentpanelen tänds varnings-
lampan Ymoch U.
4)Vänta tills varningslamporna
Yoch Usläcks.
5) Vänta tills varningslampan
m
släcks, vilket inträffar snabbare ju var-
mare motorn är.
6)Tryck ner bromspedalen i botten.
7)Vrid startnyckeln till läget AVVså
fort varningslampan
msläcks. Väntar
du för länge har glödstiften värmts upp
i onödan. Släpp nyckeln så fort som
motorn startar.OBSERVERA! När motorn är kall
och startnyckeln vrids till läget AVV
måste gaspedalen vara helt uppsläppt.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 81

82
82Nero Magenta = 032 PANTONE TestoNome file:
UPPVÄRMNING
AV NYSTARTAD MOTOR
– Kör långsamt iväg och låt motorn
gå på medelhögt varvtal, utan häftiga
nedtryck av gaspedalen.
– Kräv inte en maximal prestanda av
fordonet under de första kilometrarna.
Det rekommenderas att vänta tills vat-
tentemperaturen nått 50 °C÷60 °C. Om varningslampan m
blinkar under 60 sekunder
efter starten eller under
en förlängd dragning, signalerar
detta ett funktionsfel på glödstif-
tens uppvärmningssystem. Om
motorn startar kan fordonet
användas på normalt sätt, men
kontakta så snabbt som möjligt
Fiats servicenät.Om motorn inte startar vid det för-
sta försöket, ställ nyckeln på läget
STOPinnan startproceduren uppre-
pas.
Om varningslampan
Yförblir tänd
på instrumentpanelen med nyckeln på
läget MARrekommenderas det att
ställa nyckeln på läget STOP och se-
dan på nytt på läget MAR. Om var-
ningslampan förblir tänd, försök på
nytt med de övriga nycklarna som er-
hålls.
Om motorn fortfarande inte startar,
kontakta Fiats servicenät.
VARNING!Lämna aldrig fordonet
med avstängd motor och startnyckeln
i läget MAR.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 82

83
83Nero Magenta = 032 PANTONE TestoNome file:

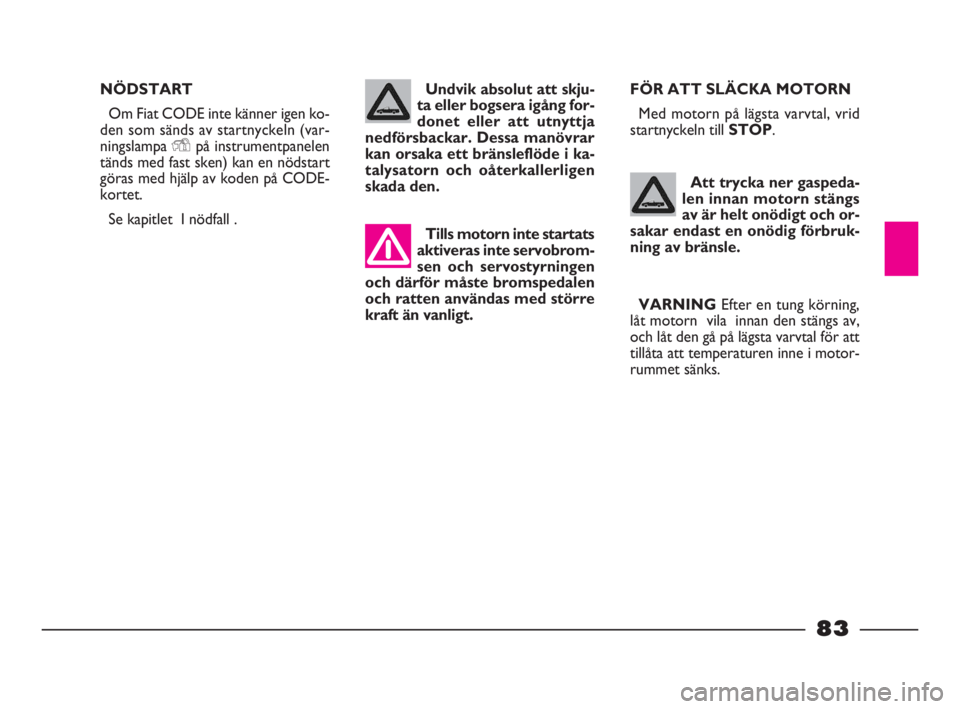

Att trycka ner gaspeda-
len innan motorn stängs
av är helt onödigt och or-
sakar endast en onödig förbruk-
ning av bränsle.
VARNINGEfter en tung körning,
låt motorn vila innan den stängs av,
och låt den gå på lägsta varvtal för att
tillåta att temperaturen inne i motor-
rummet sänks. Undvik absolut att skju-
ta eller bogsera igång for-
donet eller att utnyttja
nedförsbackar. Dessa manövrar
kan orsaka ett bränsleflöde i ka-
talysatorn och oåterkallerligen
skada den.
Tills motorn inte startats
aktiveras inte servobrom-
sen och servostyrningen
och därför måste bromspedalen
och ratten användas med större
kraft än vanligt.FÖR ATT SLÄCKA MOTORN
Med motorn på lägsta varvtal, vrid
startnyckeln till STOP.
NÖDSTART
Om Fiat CODE inte känner igen ko-
den som sänds av startnyckeln (var-
ningslampa
Ypå instrumentpanelen
tänds med fast sken) kan en nödstart
göras med hjälp av koden på CODE-
kortet.
Se kapitlet I nödfall .
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 83

84
84Nero Magenta = 032 PANTONE TestoNome file:
fig. 1
P4E01411
HANDBROMS fig. 1
Handbromsen är placerad mellan de
två framsätena.
För att dra åt handbromsen, dra den
uppåt för att garantera ett stopp av
fordonet. Det räcker normalt med fy-
ra eller fem hack på plan mark medan
det kan krävas nio eller tio hack i bran-
ta nedförsbackar och med lastat for-
donet.
VARNING!Om det inte är fallet,
kontakta Fiats servicenät för att ut-
föra inställningen.Med åtdragen handbroms och start-
nyckeln i läget MARtänds varnings-
lampan xpå instrumentpanelen.
För att dra åt handbromsen;
1)Lyft spaken lätt och tryck på fri-
göringsknappen A.
2)Håll knappen nertryckt och sänk
spaken. Varningslampan xsläcks.
3)För att undvika oavsiktliga rörel-
ser på fordonet, utför manövern med
nedtryckt bromspedal.
Lämna aldrig kvar barn
i fordonet utan tillsyn.PARKERING
Stäng av motorn, dra åt handbromsen,
lägg i 1:an i uppförsbackar eller backen
i nedförsbackar och lämna hjulen sväng-
da mot vägkanten eller trottoaren. Om
fordonet parkeras på vägen i en brant
nedförsbacke, rekommenderas det
även att blockera hjulen med en kil el-
ler en sten.
Lämna inte startnyckeln i läge MAR
eftersom det laddar ur batteriet.
När du stiger ur bilen, dra alltid ut
nyckeln.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 84

85
85Nero Magenta = 032 PANTONE TestoNome file:

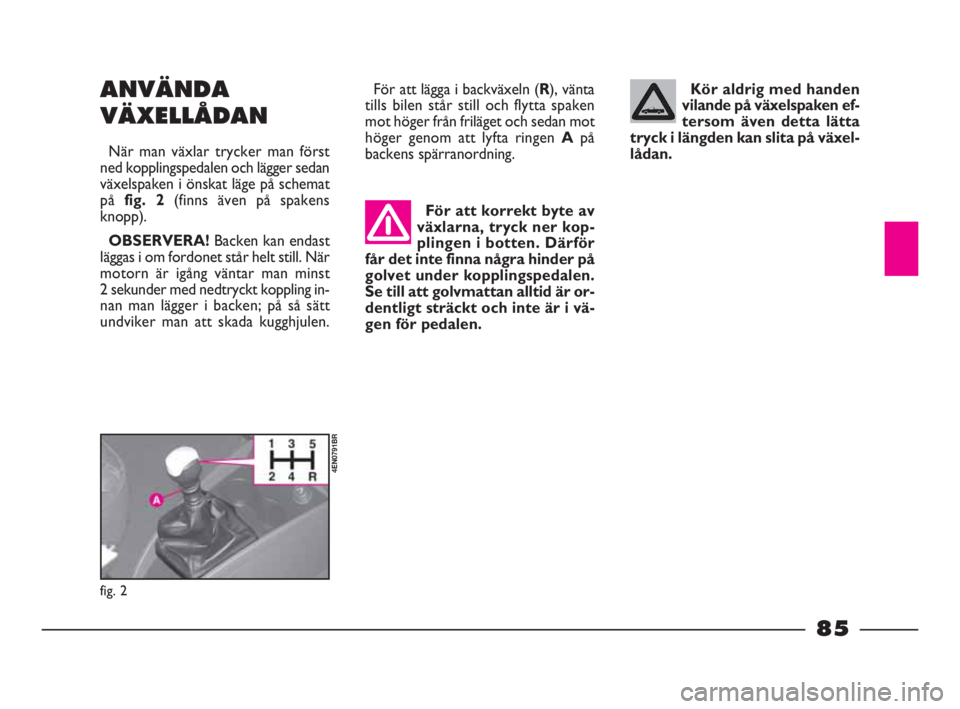

ANVÄNDA
VÄXELLÅDAN
När man växlar trycker man först
ned kopplingspedalen och lägger sedan
växelspaken i önskat läge på schemat
på fig. 2 (finns även på spakens
knopp).
OBSERVERA! Backen kan endast
läggas i om fordonet står helt still. När
motorn är igång väntar man minst
2 sekunder med nedtryckt koppling in-
nan man lägger i backen; på så sätt
undviker man att skada kugghjulen.
fig. 2
4EN0791BR
För att korrekt byte av
växlarna, tryck ner kop-
plingen i botten. Därför
får det inte finna några hinder på
golvet under kopplingspedalen.
Se till att golvmattan alltid är or-
dentligt sträckt och inte är i vä-
gen för pedalen.För att lägga i backväxeln (R), vänta
tills bilen står still och flytta spaken
mot höger från friläget och sedan mot
höger genom att lyfta ringen A på
backens spärranordning.
Kör aldrig med handen
vilande på växelspaken ef-
tersom även detta lätta
tryck i längden kan slita på växel-
lådan.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 85

86
86Nero Magenta = 032 PANTONE TestoNome file:

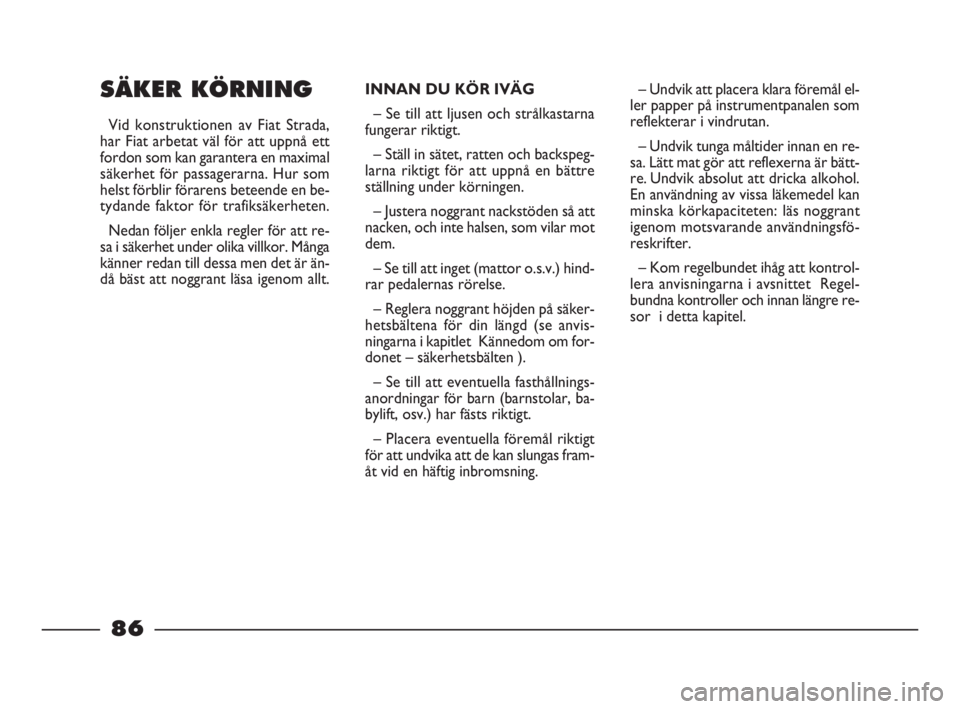

– Undvik att placera klara föremål el-
ler papper på instrumentpanalen som
reflekterar i vindrutan.
– Undvik tunga måltider innan en re-
sa. Lätt mat gör att reflexerna är bätt-
re. Undvik absolut att dricka alkohol.
En användning av vissa läkemedel kan
minska körkapaciteten: läs noggrant
igenom motsvarande användningsfö-
reskrifter.
– Kom regelbundet ihåg att kontrol-
lera anvisningarna i avsnittet Regel-
bundna kontroller och innan längre re-
sor i detta kapitel.SÄKER KÖRNING
Vid konstruktionen av Fiat Strada,
har Fiat arbetat väl för att uppnå ett
fordon som kan garantera en maximal
säkerhet för passagerarna. Hur som
helst förblir förarens beteende en be-
tydande faktor för trafiksäkerheten.
Nedan följer enkla regler för att re-
sa i säkerhet under olika villkor. Många
känner redan till dessa men det är än-
då bäst att noggrant läsa igenom allt. INNAN DU KÖR IVÄG
– Se till att ljusen och strålkastarna
fungerar riktigt.
– Ställ in sätet, ratten och backspeg-
larna riktigt för att uppnå en bättre
ställning under körningen.
– Justera noggrant nackstöden så att
nacken, och inte halsen, som vilar mot
dem.
– Se till att inget (mattor o.s.v.) hind-
rar pedalernas rörelse.
– Reglera noggrant höjden på säker-
hetsbältena för din längd (se anvis-
ningarna i kapitlet Kännedom om for-
donet – säkerhetsbälten ).
– Se till att eventuella fasthållnings-
anordningar för barn (barnstolar, ba-
bylift, osv.) har fästs riktigt.
– Placera eventuella föremål riktigt
för att undvika att de kan slungas fram-
åt vid en häftig inbromsning.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 86

87
87Nero Magenta = 032 PANTONE TestoNome file:

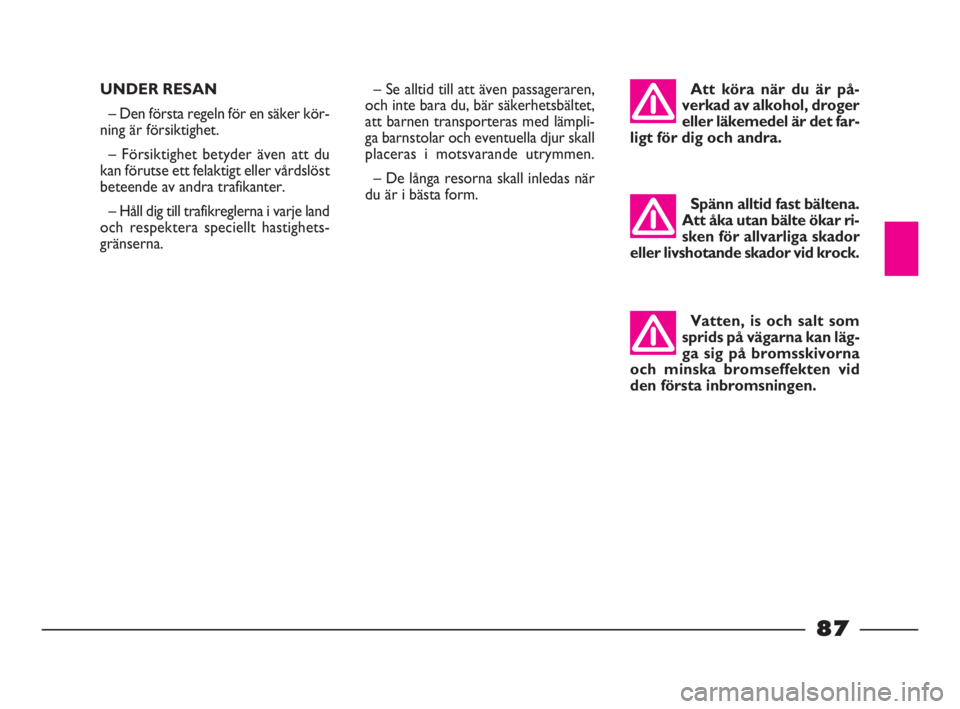

Att köra när du är på-
verkad av alkohol, droger
eller läkemedel är det far-
ligt för dig och andra.
Vatten, is och salt som
sprids på vägarna kan läg-
ga sig på bromsskivorna
och minska bromseffekten vid
den första inbromsningen.Spänn alltid fast bältena.
Att åka utan bälte ökar ri-
sken för allvarliga skador
eller livshotande skador vid krock.UNDER RESAN
– Den första regeln för en säker kör-
ning är försiktighet.
– Försiktighet betyder även att du
kan förutse ett felaktigt eller vårdslöst
beteende av andra trafikanter.
– Håll dig till trafikreglerna i varje land
och respektera speciellt hastighets-
gränserna.– Se alltid till att även passageraren,
och inte bara du, bär säkerhetsbältet,
att barnen transporteras med lämpli-
ga barnstolar och eventuella djur skall
placeras i motsvarande utrymmen.
– De långa resorna skall inledas när
du är i bästa form.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 87

88
88Nero Magenta = 032 PANTONE TestoNome file:
Res inte med föremål på
golvet, framför förarsä-
tet: vid en inbromsning
kan de blockera pedalerna och
det går inte att accelerera eller
bromsa.– Kör inte i många timmar i streck,
utan gör regelbundna uppehåll för att
röra och ta igen dig.
– Se till att det finns ett konstant luft-
utbyte i passagerarutrymmet.
– Åk aldrig i backar med släckt mo-
tor: du kan inte använda servobrom-
sen och servostyrningen. Därför är det
nödvändigt att trycka mer på broms-
pedalen och ratten blir trög.
KÖRNING UNDER NATTEN
Nedan följer huvudsakliga anvisning-
ar som skall följas under en nattkör-
ning.
– Var speciellt försiktig: under natten
är sikten dåligare.
– Sänk farten, speciellt på vägar utan
belysning.
– Vid första symptom på sömn, stan-
na upp: att fortsätta är risk för dig och
för andra. Fortsätt körningen endast
efter att du vilat riktigt. Var försiktig vid en mon-
tering av en extra spoiler,
lättmetallhjul och hjulnav
som inte är standard. Det kan
minska ventilationen av bromsar-
na och därmed deras brom-
sverkan vid häftiga och upprepa-
de inbromsningar, eller vid långa
nedförsbackar.
Var försiktig att skydd-
smattorna inte skapar
hinder: ett problem, även
litet, på bromssystemet kan krä-
va en större rörelse av pedalen
i förhållande till det normala.
– Håll ett säkert avstånd, som skall
vara längre än under dagen, i förhål-
lande till fordonen framför: det är svårt
att uppskatta hastigheten på övriga for-
don när du endast ser ljusen.
– Se till att strålkastarna är riktigt in-
riktade: om de är för låga minskas sik-
ten vilket tröttar synen. Om de är för
höga kan det störa andra förare.
– Använd helljusen utanför städerna
och när du är säker på att det inte stör
andra förare.
– När du möter en annan bil, stäng
av helljusen i tid (om det är tända) och
tänd halvljusen.
– Håll ljusen och strålkastarna rena.
– Utanför städer, var försiktig efter-
som djur kan gå över vägen.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 88

89
89Nero Magenta = 032 PANTONE TestoNome file:
KÖRNING I REGN
Regnet och våta vägar innebär fara.
På en våt väg är alla manövrar myck-
et svårare eftersom hjulens friktion på
asfalten betydligen minskas. Därför
förlängs bromsavstånden betydligt och
väghållningen minskas.
Här kommer några råd som skall föl-
jas vid regn:
– Minska farten och håll ett större sä-
kerhetsavstånd från fordonen framför.
– Om det regnar kraftigt minskas
även sikten. I dessa fall tänd halvljusen,
även om det är dag, så att du lättare
kan ses av andra.
– Kör inte över pölar i hög hastig-
het och håll stadigt i ratten: en pöl som
körs över i hög hastighet kan medfö-
ra att du förlorar kontrollen över bi-
len ( vattenplaning ).
– Placera ventilationsreglagen på
avimning (se kapitel Kännedom om
fordonet ), för att inte ha problem
med sikten.– Kontrollera regelbundet tillståndet
på vindrutetorkarbladen.
KÖRNING I DIMMA
– Om dimman är tjock, undvik att
köra iväg om det är möjligt.
Vid en körning i dis, jämn dimma el-
ler möjlig lokal återkommande dimma:
– Håll en måttlig hastighet.
– Tänd även under dagen halvljusen
och eventuella främre dimljus. Använd
inte helljusen.
– Placera ventilationsreglagen på
avimning (se kapitel Kännedom om
fordonet ), för att inte ha problem
med sikten.
– Kom ihåg att dimma medför även
fukt på asfalten och därför större svå-
righet för alla slags manövrar och för-
längning av bromsavstånden.
– Håll ett säkerhetsavstånd från for-
donet framför.– Undvik plötsliga hastighetsänd-
ringar.
– Undvik om möjligt att köra om
andra fordon.
– Vid ett tvingat stopp av fordonet
(skador, möjlighet att fortsätta på
grund av svår sikt, osv.), försök först
och främst att stanna upp utanför kör-
fältet. Du kan tända varningsljusen och,
om möjligt, halvljusen. Tuta regelbun-
det om du upptäcker att ett fordon
närmar sig.
KÖRA I BERGEN
– använd motorbromsen i nedförs-
backar genom att lägga i låga växlar för
att inte överhetta bromsarna.
– Kör absolut inte i nedförsbackar
med släckt motor eller i friläget, och
speciellt inte med utdragen start-
nyckel.
– Kör på måttlig hastighet och und-
vik att skära kurvorna.
081-098 Strada SW.qxd:081-098 Strada ITA 11-08-2010 16:04 Pagina 89
