FIAT STRADA 2011 Návod na použitie a údržbu (in Slovak)

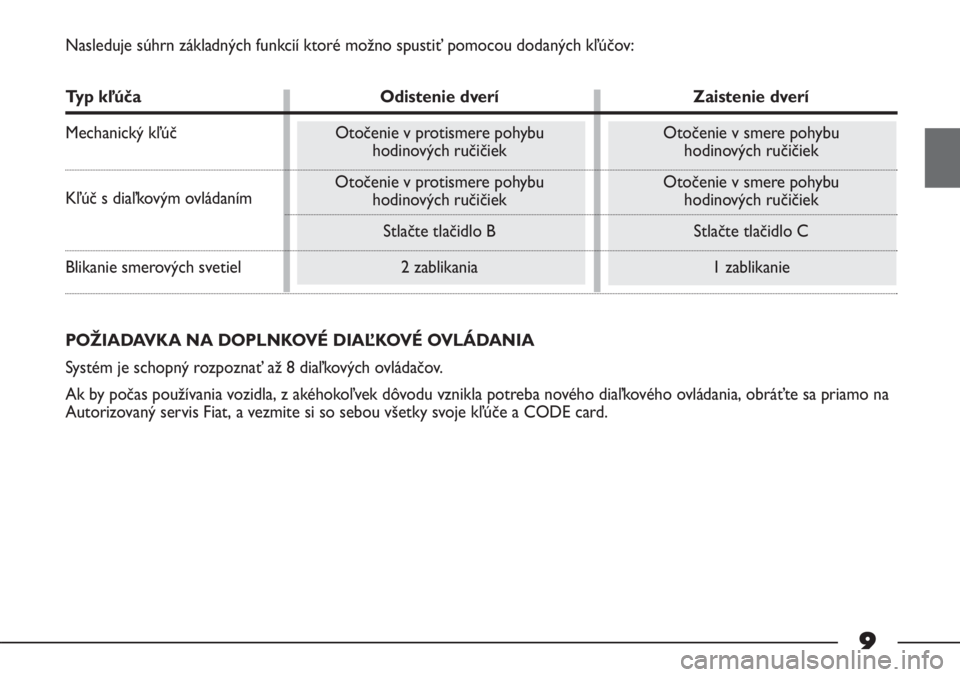

9
Nasleduje súhrn základných funkcií ktoré možno spustiť pomocou dodaných kľúčov:
Typ kľúča Odistenie dverí Zaistenie dverí
Mechanický kľúč Otočenie v protismere pohybu Otočenie v smere pohybu
hodinových ručičiek hodinových ručičiek
Kľúč s diaľkovým ovládanímOtočenie v protismere pohybu Otočenie v smere pohybu
hodinových ručičiek hodinových ručičiek
Stlačte tlačidlo B Stlačte tlačidlo C
Blikanie smerových svetiel 2 zablikania 1 zablikanie
POŽIADAVKA NA DOPLNKOVÉ DIAĽKOVÉ OVLÁDANIA
Systém je schopný rozpoznať až 8 diaľkových ovládačov.
Ak by počas používania vozidla, z akéhokoľvek dôvodu vznikla potreba nového diaľkového ovládania, obráťte sa priamo na
Autorizovaný servis Fiat, a vezmite si so sebou všetky svoje kľúče a CODE card.

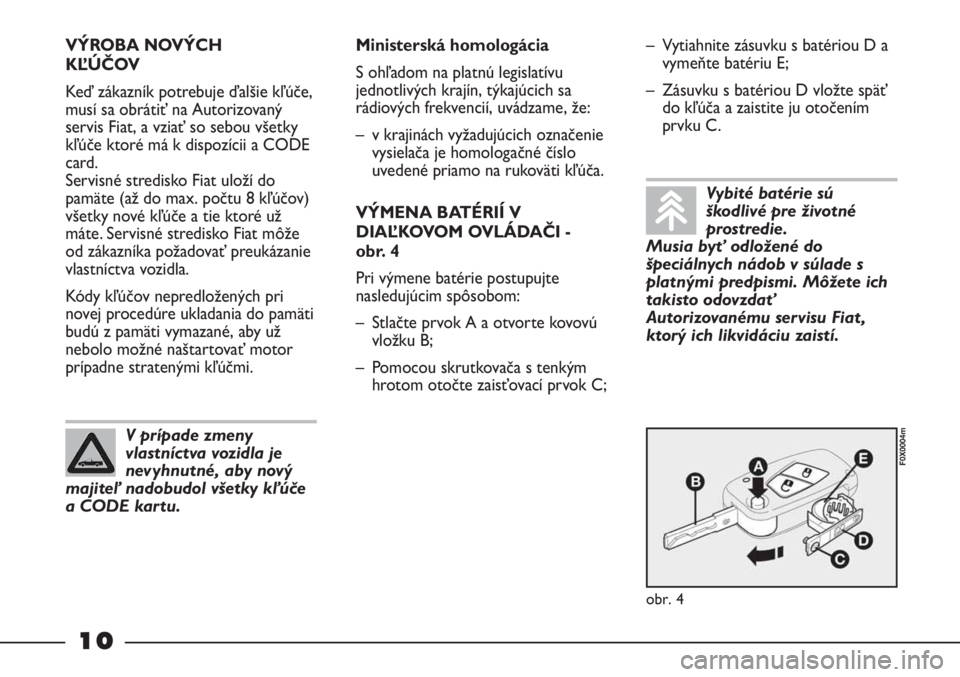

10
VÝROBA NOVÝCH
KĽÚČOV
Keď zákazník potrebuje ďalšie kľúče,
musí sa obrátiť na Autorizovaný
servis Fiat, a vziať so sebou všetky
kľúče ktoré má k dispozícii a CODE
card.
Servisné stredisko Fiat uloží do
pamäte (až do max. počtu 8 kľúčov)
všetky nové kľúče a tie ktoré už
máte. Servisné stredisko Fiat môže
od zákazníka požadovať preukázanie
vlastníctva vozidla.
Kódy kľúčov nepredložených pri
novej procedúre ukladania do pamäti
budú z pamäti vymazané, aby už
nebolo možné naštartovať motor
prípadne stratenými kľúčmi.– Vytiahnite zásuvku s batériou D a
vymeňte batériu E;
– Zásuvku s batériou D vložte späť
do kľúča a zaistite ju otočením
prvku C.
obr. 4
F0X0004m
V prípade zmeny
vlastníctva vozidla je
nevyhnutné, aby nový
majiteľ nadobudol všetky kľúče
a CODE kartu.
Ministerská homologácia
S ohľadom na platnú legislatívu
jednotlivých krajín, týkajúcich sa
rádiových frekvencií, uvádzame, že:
– v krajinách vyžadujúcich označenie
vysielača je homologačné číslo
uvedené priamo na rukoväti kľúča.
VÝMENA BATÉRIÍ V
DIAĽKOVOM OVLÁDAČI -
obr. 4
Pri výmene batérie postupujte
nasledujúcim spôsobom:
– Stlačte prvok A a otvorte kovovú
vložku B;
– Pomocou skrutkovača s tenkým
hrotom otočte zaisťovací prvok C;
Vybité batérie sú
škodlivé pre životné
prostredie.
Musia byť odložené do
špeciálnych nádob v súlade s
platnými predpismi. Môžete ich
takisto odovzdať
Autorizovanému servisu Fiat ,
ktorý ich likvidáciu zaistí.

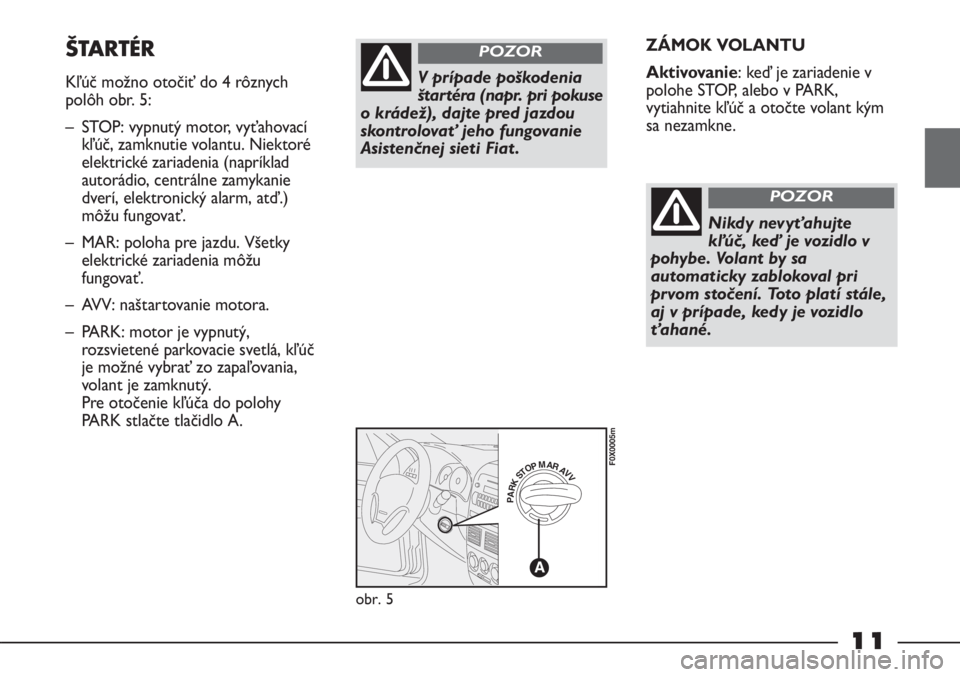

11
ZÁMOK VOLANTU
Aktivovanie: keď je zariadenie v
polohe STOP, alebo v PARK,
vytiahnite kľúč a otočte volant kým
sa nezamkne.ŠTARTÉR
Kľúč možno otočiť do 4 rôznych
polôh obr. 5:
– STOP: vypnutý motor, vyťahovací
kľúč, zamknutie volantu. Niektoré
elektrické zariadenia (napríklad
autorádio, centrálne zamykanie
dverí, elektronický alarm, atď.)
môžu fungovať.
– MAR: poloha pre jazdu. Všetky
elektrické zariadenia môžu
fungovať.
– AVV: naštartovanie motora.
– PARK: motor je vypnutý,
rozsvietené parkovacie svetlá, kľúč
je možné vybrať zo zapaľovania,
volant je zamknutý.
Pre otočenie kľúča do polohy
PARK stlačte tlačidlo A.
PARKSTOPMARAVV
A
obr. 5
F0X0005m
V prípade poškodenia
štartéra (napr. pri pokuse
o krádež), dajte pred jazdou
skontrolovať jeho fungovanie
Asistenčnej sieti Fiat .
POZOR
Nikdy nevyťahujte
kľúč, keď je vozidlo v
pohybe. Volant by sa
automaticky zablokoval pri
prvom stočení. Toto platí stále,
aj v prípade, kedy je vozidlo
ťahané.
POZOR

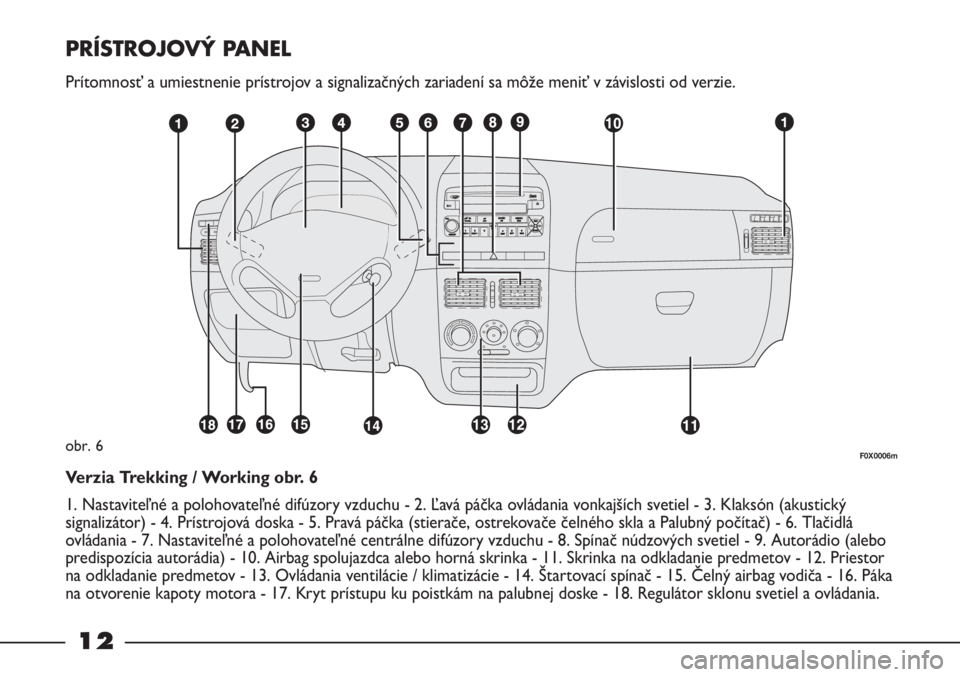

12
PRÍSTROJOVÝ PANEL
Prítomnosť a umiestnenie prístrojov a signalizačných zariadení sa môže meniť v závislosti od verzie.
obr. 6
Verzia Trekking / Working obr. 6
1. Nastaviteľné a polohovateľné difúzory vzduchu - 2. Ľavá páčka ovládania vonkajších svetiel - 3. Klaksón (akustický
signalizátor) - 4. Prístrojová doska - 5. Pravá páčka (stierače, ostrekovače čelného skla a Palubný počítač) - 6. Tlačidlá
ovládania - 7. Nastaviteľné a polohovateľné centrálne difúzory vzduchu - 8. Spínač núdzových svetiel - 9. Autorádio (alebo
predispozícia autorádia) - 10. Airbag spolujazdca alebo horná skrinka - 11. Skrinka na odkladanie predmetov - 12. Priestor
na odkladanie predmetov - 13. Ovládania ventilácie / klimatizácie - 14. Štartovací spínač - 15. Čelný airbag vodiča - 16. Páka
na otvorenie kapoty motora - 17. Kryt prístupu ku poistkám na palubnej doske - 18. Regulátor sklonu svetiel a ovládania.
F0X0006m

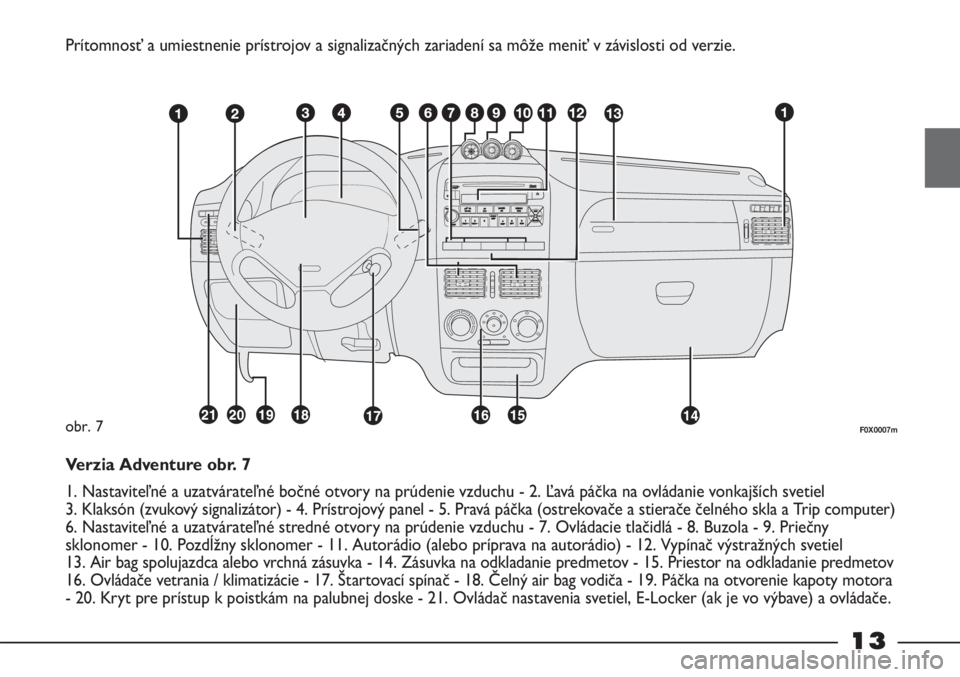

13
Prítomnosť a umiestnenie prístrojov a signalizačných zariadení sa môže meniť v závislosti od verzie.
F0X0007mobr. 7
Verzia Adventure obr. 7
1. Nastaviteľné a uzatvárateľné bočné otvory na prúdenie vzduchu - 2. Ľavá páčka na ovládanie vonkajších svetiel
3. Klaksón (zvukový signalizátor) - 4. Prístrojový panel - 5. Pravá páčka (ostrekovače a stierače čelného skla a Trip computer)
6. Nastaviteľné a uzatvárateľné stredné otvory na prúdenie vzduchu - 7. Ovládacie tlačidlá - 8. Buzola - 9. Priečny
sklonomer - 10. Pozdĺžny sklonomer - 11. Autorádio (alebo príprava na autorádio) - 12. Vypínač výstražných svetiel
13. Air bag spolujazdca alebo vrchná zásuvka - 14. Zásuvka na odkladanie predmetov - 15. Priestor na odkladanie predmetov
16. Ovládače vetrania / klimatizácie - 17. Štartovací spínač - 18. Čelný air bag vodiča - 19. Páčka na otvorenie kapoty motora
- 20. Kryt pre prístup k poistkám na palubnej doske - 21. Ovládač nastavenia svetiel, E-Locker (ak je vo výbave) a ovládače.

14

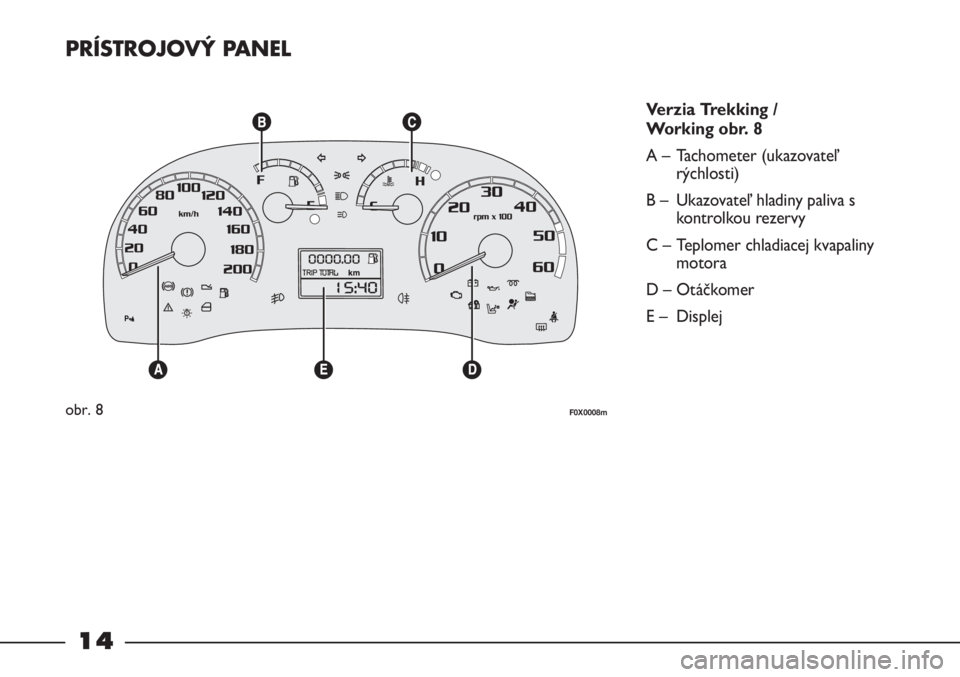

PRÍSTROJOVÝ PANEL
Verzia Trekking /
Working obr. 8
A – Tachometer (ukazovateľ
rýchlosti)
B – Ukazovateľ hladiny paliva s
kontrolkou rezervy
C – Teplomer chladiacej kvapaliny
motora
D – Otáčkomer
E – Displej
obr. 8F0X0008m

15
obr. 9F0X0009m

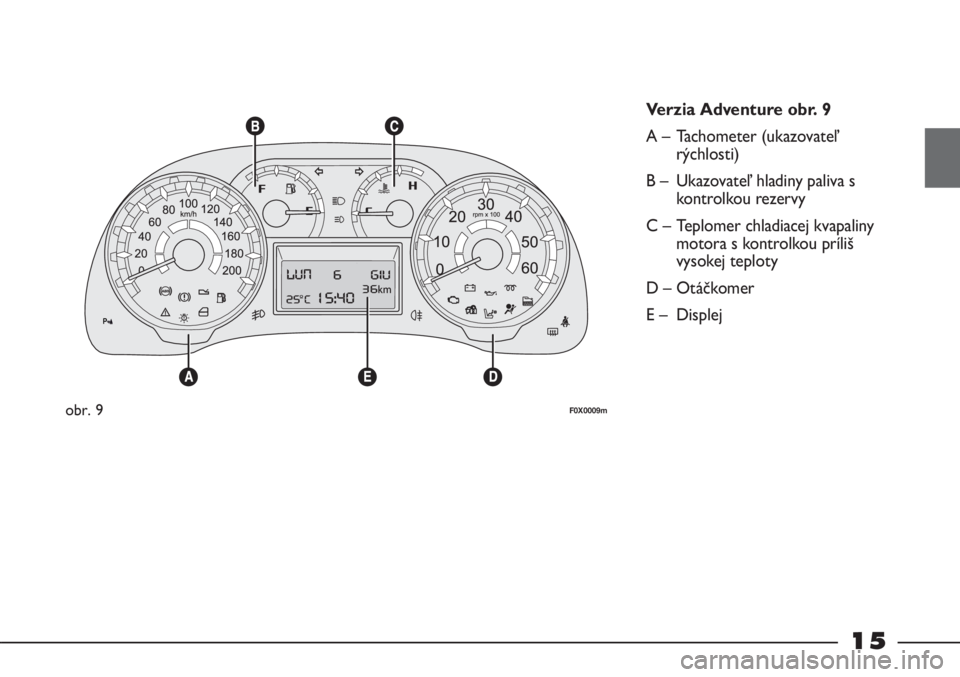

Verzia Adventure obr. 9
A – Tachometer (ukazovateľ
rýchlosti)
B – Ukazovateľ hladiny paliva s
kontrolkou rezervy
C – Teplomer chladiacej kvapaliny
motora s kontrolkou príliš
vysokej teploty
D – Otáčkomer
E – Displej

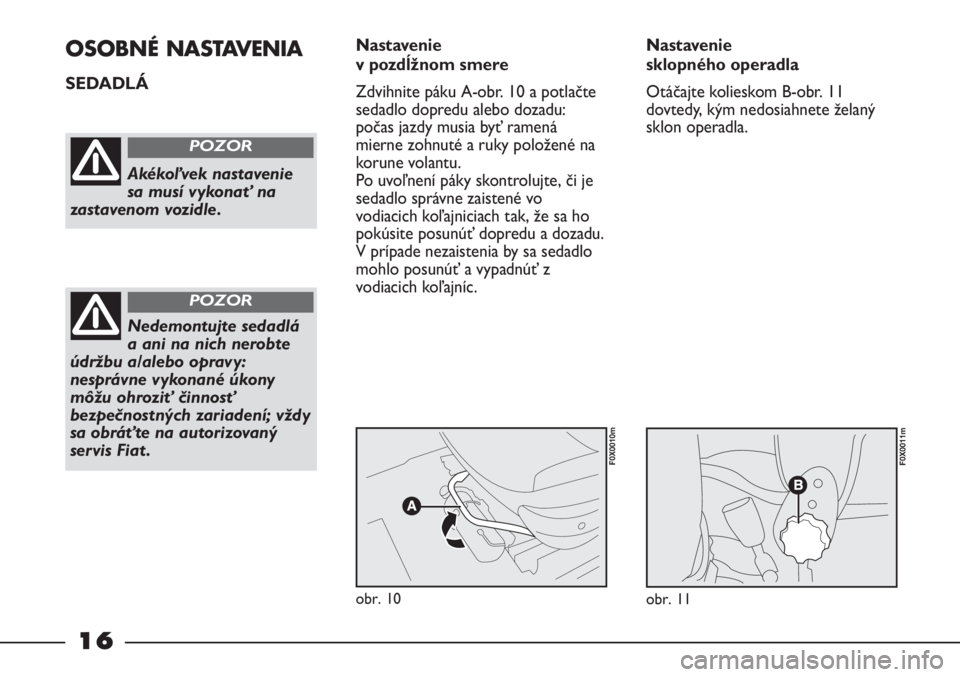

16
OSOBNÉ NASTAVENIA
SEDADLÁ Nastavenie
v pozdĺžnom smere
Zdvihnite páku A-obr. 10 a potlačte
sedadlo dopredu alebo dozadu:
počas jazdy musia byť ramená
mierne zohnuté a ruky položené na
korune volantu.
Po uvoľnení páky skontrolujte, či je
sedadlo správne zaistené vo
vodiacich koľajniciach tak, že sa ho
pokúsite posunúť dopredu a dozadu.
V prípade nezaistenia by sa sedadlo
mohlo posunúť a vypadnúť z
vodiacich koľajníc.
Akékoľvek nastavenie
sa musí vykonať na
zastavenom vozidle.
POZOR
Nedemontujte sedadlá
a ani na nich nerobte
údržbu a/alebo opravy:
nesprávne vykonané úkony
môžu ohroziť činnosť
bezpečnostných zariadení; vždy
sa obráťte na autorizovaný
servis Fiat .
POZOR
obr. 10
F0X0010m
obr. 11
F0X0011m
Nastavenie
sklopného operadla
Otáčajte kolieskom B-obr. 11
dovtedy, kým nedosiahnete želaný
sklon operadla.

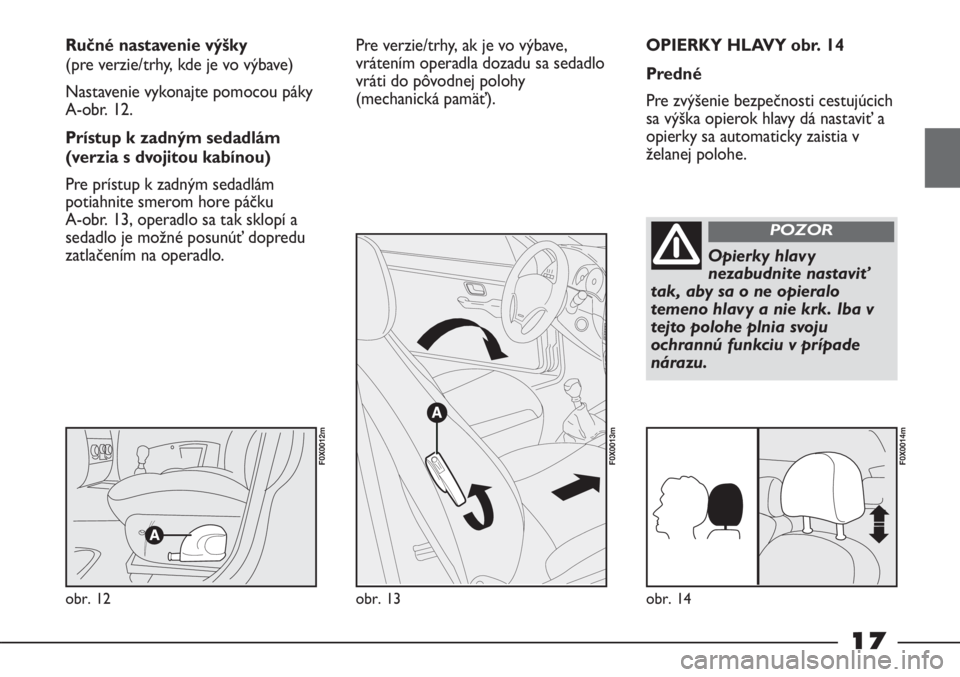

17
OPIERKY HLAVY obr. 14
Predné
Pre zvýšenie bezpečnosti cestujúcich
sa výška opierok hlavy dá nastaviť a
opierky sa automaticky zaistia v
želanej polohe. Ručné nastavenie výšky
(pre verzie/trhy, kde je vo výbave)
Nastavenie vykonajte pomocou páky
A-obr. 12.
Prístup k zadným sedadlám
(verzia s dvojitou kabínou)
Pre prístup k zadným sedadlám
potiahnite smerom hore páčku
A-obr. 13, operadlo sa tak sklopí a
sedadlo je možné posunúť dopredu
zatlačením na operadlo.
obr. 12
F0X0012m
obr. 13
F0X0013m
obr. 14
F0X0014m
Pre verzie/trhy, ak je vo výbave,
vrátením operadla dozadu sa sedadlo
vráti do pôvodnej polohy
(mechanická pamäť).
Opierky hlavy
nezabudnite nastaviť
tak, aby sa o ne opieralo
temeno hlavy a nie krk. Iba v
tejto polohe plnia svoju
ochrannú funkciu v prípade
nárazu.
POZOR

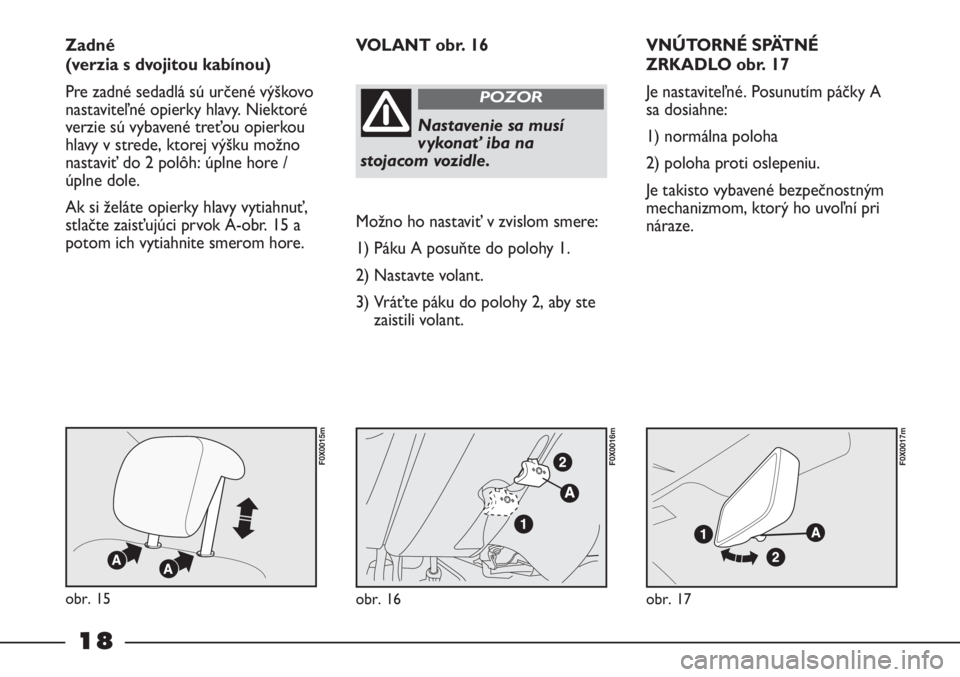

18
VNÚTORNÉ SPÄTNÉ
ZRKADLO obr. 17
Je nastaviteľné. Posunutím páčky A
sa dosiahne:
1) normálna poloha
2) poloha proti oslepeniu.
Je takisto vybavené bezpečnostným
mechanizmom, ktorý ho uvoľní pri
náraze. Možno ho nastaviť v zvislom smere:
1) Páku A posuňte do polohy 1.
2) Nastavte volant.
3) Vráťte páku do polohy 2, aby ste
zaistili volant. VOLANT obr. 16
obr. 17
F0X0017m
obr. 16
F0X0016m
obr. 15
F0X0015m
Zadné
(verzia s dvojitou kabínou)
Pre zadné sedadlá sú určené výškovo
nastaviteľné opierky hlavy. Niektoré
verzie sú vybavené treťou opierkou
hlavy v strede, ktorej výšku možno
nastaviť do 2 polôh: úplne hore /
úplne dole.
Ak si želáte opierky hlavy vytiahnuť,
stlačte zaisťujúci prvok A-obr. 15 a
potom ich vytiahnite smerom hore.
Nastavenie sa musí
vykonať iba na
stojacom vozidle.
POZOR
