14
INSTRUMENTENPANEEL
Trekking / Working versie fig. 8
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
D – Toerenteller
E – Display
fig. 8F0X0008m

15
fig. 9F0X0009m
Adventure versie fig. 9
A – Snelheidsmeter
B – Brandstofmeter met
reservelampje
C – Koelvloeistoftemperatuurmeter
met waarschuwingslampje
oververhitting
D – Toerenteller
E – Display

27
INSTRUMENTEN
SNELHEIDSMETER fig. 33-34
Afhankelijk van de versie kan het
meetbereik van de snelheidsmeter
verschillen.
fig. 34
F0X0037m
fig. 33
F0X0018m
BRANDSTOFMETER
fig. 35-36
De wijzer geeft de hoeveelheid
brandstof in de tank aan.
fig. 35
F0X0300m
Het reservelampje A gaat branden
wanneer er nog circa 5,5-7,5 liter
brandstof in de tank is.
Bij sommige versies wordt dezelfde
aanduiding door het knipperende
waarschuwingslampje B op de display
gegeven.
Rijd niet met een bijna lege tank: een
onregelmatige brandstoftoevoer kan
de katalysator schade toebrengen.
E - tank leeg.
F - tank vol.
fig. 36
F0X0039m

28
KOELVLOEISTOF-
TEMPERATUURMETER
fig. 37-38
Als het waarschuwingslampje A op
het instrumentenpaneel gaat
branden, dan is de temperatuur van
de koelvloeistof te hoog. Onder
normale gebruiksomstandigheden
kan de wijzer op verschillende
posities binnen het meetbereik
staan. Dit hangt af van de
gebruiksomstandigheden van de auto
en van de zelfregulerende werking
van het motorkoelsysteem.
De wijzer mag in elk geval niet in de
rode gevarenzone staan.
fig. 37
F0X0301m
BELANGRIJK Als de meter een lege
brandstoftank aangeeft en het
waarschuwingslampje van de
brandstofreserve A-fig. 35-36
knippert, dan duidt dit op een
storing in het systeem. Bij sommige
versies wordt dezelfde
storingsmelding door het knipperen
van de schaal C op de display
gegeven. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.BELANGRIJK Als de wijzernaald aan
het begin van de schaal staat (lage
temperatuur) en het
waarschuwingslampje A voor een te
hoge koelvloeistoftemperatuur
brandt, dan is er een storing in het
systeem. Neem in dat geval contact
op met het Fiat Servicenetwerk om
het systeem te laten controleren.
De wijzernaald kan ook in het rode
gebied komen als te langzaam bij
zeer hoge buitentemperaturen
wordt gereden. In dit geval wordt
geadviseerd te stoppen en de motor
af te zetten.
Start de motor vervolgens opnieuw
en geef iets gas.
fig. 38
F0X0302m

31
Instrumenten opnieuw
kalibreren (kompas en
hellingmeters)
De rode leds beginnen te knipperen
als een van deze instrumenten een
storing vertoont.
In dit geval moeten de instrumenten
opnieuw gekalibreerd worden.
Ga als volgt te werk:
– parkeer de auto in een vlakke en
ruime zone (geschikt om de auto
een complete cirkel te laten
rijden);
– controleer of de auto volledig stil
staat.
– start de motor;
– gebruik de hendel om het
stadslicht 3 keer binnen 15
seconden in te schakelen;
– de leds van de hellingmeters
knipperen om aan te geven dat
het kalibratieproces is gestart,
waarna ook de leds van het
kompas knipperen;– rijd nu 2 complete cirkels met de
auto en stop exact in het
startpunt;
– de leds van het kompas houden
op met knipperen: schakel nu het
stadslicht 3 keer binnen 15
seconden uit;
– de leds van het kompas zullen
even branden, waarna de display
van het instrumentenpaneel een
speciale melding met het resultaat
van het kalibratieproces toont.BELANGRIJK Voer de
kalibratieprocedure niet in de buurt
van sterke magnetische velden of
energiebronnen uit.
Om een correcte kalibratie te
verkrijgen, moet de procedure
uitgevoerd worden met rijklaar
voertuig zonder extra lading.

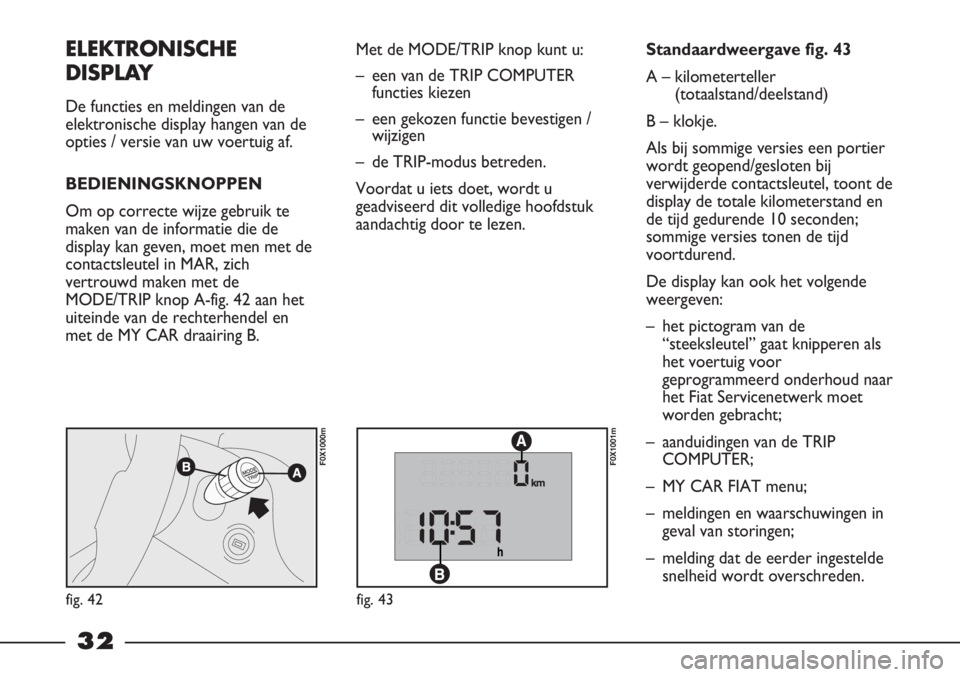

32
Standaardweergave fig. 43
A – kilometerteller
(totaalstand/deelstand)
B – klokje.
Als bij sommige versies een portier
wordt geopend/gesloten bij
verwijderde contactsleutel, toont de
display de totale kilometerstand en
de tijd gedurende 10 seconden;
sommige versies tonen de tijd
voortdurend.
De display kan ook het volgende
weergeven:
– het pictogram van de
“steeksleutel” gaat knipperen als
het voertuig voor
geprogrammeerd onderhoud naar
het Fiat Servicenetwerk moet
worden gebracht;
– aanduidingen van de TRIP
COMPUTER;
– MY CAR FIAT menu;
– meldingen en waarschuwingen in
geval van storingen;
– melding dat de eerder ingestelde
snelheid wordt overschreden. Met de MODE/TRIP knop kunt u:
– een van de TRIP COMPUTER
functies kiezen
– een gekozen functie bevestigen /
wijzigen
– de TRIP-modus betreden.
Voordat u iets doet, wordt u
geadviseerd dit volledige hoofdstuk
aandachtig door te lezen.ELEKTRONISCHE
DISPLAY
De functies en meldingen van de
elektronische display hangen van de
opties / versie van uw voertuig af.
BEDIENINGSKNOPPEN
Om op correcte wijze gebruik te
maken van de informatie die de
display kan geven, moet men met de
contactsleutel in MAR, zich
vertrouwd maken met de
MODE/TRIP knop A-fig. 42 aan het
uiteinde van de rechterhendel en
met de MY CAR draairing B.
fig. 42
F0X1000m
fig. 43
F0X1001m

33
SET-UP MENU - MY CAR FIAT
Dit menu zorgt voor personalisatie
van de voertuigconfiguratie.
De functies en meldingen van de
elektronische display fig. 43 hangen
van de opties / versie van uw
voertuig af.
Men adviseert om de
gewenste configuratie
in veiligheid uit te voeren;
d.w.z. uitsluitend bij stilstaand
voertuig.
WAARSCHUWING
Begincontroles
Door de contactsleutel in de stand
MAR te draaien, verschijnen op de
display de resterende kilometers tot
de volgende servicebeurt.Neem contact op met het Fiat
Servicenetwerk om de
werkzaamheden van het
“Geprogrammeerd
onderhoudsschema” te laten
verrichten en de melding te
resetten. Toegang tot menufuncties
Na de begincontroles heeft men
toegang tot de menufuncties:
– bij rijdend voertuig: toegang tot
beperkt menu;
– bij stilstaand voertuig: toegang tot
alle menufuncties.
F0X1002mF0X1039m
Opmerking Het “geprogrammeerde
onderhoudsschema” voorziet elke
35.000 km een servicebeurt; deze
weergave verschijnt automatisch,
met de sleutel in de stand MAR,
wanneer 2000 km tot de volgende
servicebeurt ontbreken en wordt
elke 200 km opnieuw getoond.
Wanneer het onderhoudsinterval
bijna is vervallen en de sleutel in de
stand MAR wordt gedraaid,
verschijnt het
õpictogram op de
display, gevolgd door het aantal
resterende kilometers tot de
volgende servicebeurt.

34
Draai aan de MY CAR ring om de
snelheidslimiet te wijzigen: de
waarde knippert.
De waarde kan variëren op een
schaal van OFF (uit) tot 220 km/h.
Wanneer de gewenste waarde is
bereikt: bevestig door op
MODE/TRIP te drukken.
Als de ring langer dan 2 seconden
gedraaid wordt gehouden, neemt de
waarde snel toe/af.
Als deze functie geselecteerd is,
toont de display het pictogram
Ü.
Dimmer
Met deze functie kan de lichtsterkte
van enkele instrumenten op het
dashboard ingesteld worden:
instrumentenpaneel,
boordinstrumenten, display van de
autoradio etc. Waarschuwing open portieren
Deze waarschuwing verschijnt
automatisch op de display bij een
hogere voertuigsnelheid dan 4 km/h,
als een van de portieren niet goed
gesloten is. Bij sommige versies gaat
tegelijkertijd het controlelampje
´
branden.
Ingestelde snelheidslimiet
overschreden
Met deze functie kan de
snelheidslimiet (km/h) van het
voertuig ingesteld worden. Wanneer
deze overschreden wordt, wordt de
bestuurder gewaarschuwd door een
geluidssignaal en de melding SPEED
LIMIT op de display.
Draai aan de MY CAR ring om door
het menu te navigeren. Gebruik de
MODE/TRIP knop om instellingen te
maken en op te slaan.
F0X1004m
F0X1005m
▼
F0X1012m
MODE
TRIP
F0X1005m
▼
MODE
TRIP
F0X1007m
F0X1008m
▼
MODE
TRIP
F0X1009m
▼
MODE
TRIP
F0X1010m
F0X1011m
▼
MODE
TRIP MODE
TRIP

35
Geluidssignaal (zoemer)
Het geluidssignaal dat wordt
afgegeven wanneer op de
MODE/TRIP knop wordt gedrukt of
aan de MY CAR ring wordt gedraaid,
kan uitgeschakeld (OFF) of
ingeschakeld (ON) worden, door
het volgende schema te volgen.Waarschuwing
geprogrammeerd onderhoud
De display toont de resterende
kilometers tot de volgende
servicebeurt voorzien door het Fiat
Servicenetwerk.
F0X1015mF0X1013m
F0X1014m
▼
MODE
TRIP
Het “geprogrammeerde
onderhoudsschema” voorziet elke
35.000 km een servicebeurt; deze
weergave verschijnt automatisch,
met de sleutel in de stand MAR,
wanneer 2000 km tot de volgende
servicebeurt ontbreken en wordt
elke 200 km opnieuw getoond.
Wanneer het onderhoudsinterval
bijna is vervallen en de sleutel in de
stand MAR wordt gedraaid,
verschijnt het pictogram
õop de
display, gevolgd door het aantal
resterende kilometers tot de
volgende servicebeurt.
Neem contact op met het Fiat
Servicenetwerk om de
werkzaamheden van het
“Geprogrammeerd
onderhoudsschema” te laten
verrichten en de melding te resetten.

36
Klok (tijd instellen)
Ga als volgt te werk om de tijd in te
stellen:
– draai aan de MY CAR ring om de
klok te selecteren.
– druk op de MODE/TRIP knop: de
geselecteerde waarde van de uren
knippert;
– draai aan de MY CAR ring om de
gewenste tijd in te stellen;
– ga op dezelfde manier te werk om
de minuten in te stellen.Als de ring langer dan 2 seconden
gedraaid wordt gehouden, neemt de
waarde snel toe/af.
Trip Computer
De functies van de Trip Computer
worden in de volgende volgorde op
de display getoond: Afgelegde
afstand – Huidig verbruik –
Gemiddeld verbruik– Actieradius –
Gemiddelde snelheid – Reistijd.AFGELEGDE AFSTAND
Weergave van het aantal gereden
kilometers sinds de laatste keer dat
de Trip Computer gereset werd.
HUIDIG VERBRUIK
Weergave van het brandstofverbruik
op dat precieze moment. Dit
gegeven wordt elke seconde
automatisch bijgewerkt.
F0X1025m
F0X1019m
F0X1020m
▼
MODE
TRIP
F0X1021m
▼
MODE
TRIP
F0X1022m
F0X1023m
▼
MODE
TRIP
F0X1024m
▼
MODE
TRIP
F0X1016m
F0X1017m
▼
MODE
TRIP
F0X1018m
▼
MODE
TRIP
F0X1026m
F0X1027m
▼
MODE
TRIP
